实验三双绞线制作与测试
计算机网络实验报告双绞线制作与测试
计算机网络实验报告-双绞线制作与测试一、实验目的1.掌握双绞线的制作方法；2.学会使用测试工具进行双绞线的测试；3.理解双绞线在计算机网络中的作用。
二、实验设备与工具1.双绞线（Cat 5e）；2.RJ-45水晶头；3.压线钳；4.网络测试仪。
三、实验步骤与操作过程1.材料准备：选取合适的双绞线（Cat 5e），检查线材无损坏后，准备水晶头和压线钳；2.剪裁双绞线：根据需要，使用压线钳将双绞线剪裁为合适的长度，去掉线头处的保护套；3.制作水晶头：将双绞线插入水晶头，确保线序正确，然后用压线钳压制，确保水晶头与双绞线紧密连接；4.测试制作好的双绞线：使用网络测试仪测试双绞线的连通性，观察测试结果；5.分析结果：根据测试结果，判断双绞线的制作是否成功，分析可能存在的问题。
四、实验结果与分析1.实验结果：在本次实验中，我们成功制作了多条双绞线，并且使用网络测试仪测试了它们的连通性。
所有制作好的双绞线都通过了测试，证明它们在物理层面上是连通的。
2.结果分析：通过本次实验，我们验证了双绞线的制作方法，掌握了使用压线钳和网络测试仪的技巧。
同时，也理解了双绞线在计算机网络中的基础作用，为后续的网络配置和故障排查打下了基础。
五、结论与建议1.结论：通过本次实验，我们成功掌握了双绞线的制作方法，学会了使用网络测试仪进行双绞线的测试。
实验结果表明，我们制作的双绞线在物理层面上是连通的，可以满足计算机网络的基本需求。
2.建议：在今后的学习和实践中，我们可以进一步研究不同类型和规格的双绞线，了解它们的特点和应用场景。
同时，还可以通过更多的实践操作，提高我们的制作速度和准确性。
此外，为了更好地理解和应用双绞线，我们还应该学习相关的网络知识，例如网络拓扑结构、交换机原理等。
这将有助于我们更好地理解双绞线在计算机网络中的作用和价值。
六、参考文献1.《网络综合布线系统实训教程（第2版）》，清华大学出版社。
2.《网络综合布线与组网实战指南》，人民邮电出版社。
双绞线的制作实验
实验2 双绞线的制作与测试一、实验目的：1. 掌握使用压线钳制作具有RJ45接头的双绞线的技能；2. 能够使用网线测试仪测试双绞线的连通性；3.培养初步的协同工作能力。
二、实验设备：1. RJ45压线钳一把2. 超5类双绞线若干3. 测线仪一个4. 水晶头若干三、实训任务任务1：制作一条5类双绞线的直通线任务2：制作一条5类双绞线的交叉线四、实训步骤（一）制作标准与跳线类型每条双绞线中都有8根导线，导线的排列顺序必须遵循一定的规律，否则就会导致链路的连通性故障，或影响网络传输速率。
1. T568-A与T568-B标准目前，最常用的布线标准有两个，分别是EIA/TIA T568-A和EIA/TIA T568-B两种。
在一个综合布线工程中，可采用任何一种标准，但所有的布线设备及布线施工必须采用同一标准。
通常情况下，在布线工程中采用EIA/TIA T568-B标准。
（1）按照T568B标准布线水晶头的8针（也称插针）与线对的分配如图1.1所示。
线序从左到右依次为：1-白橙、2-橙、3-白绿、4-蓝、5-白蓝、6-绿、7-白棕、8-棕。
4对双绞线电缆的线对2插入水晶头的1、2针，线对3插入水晶头的3、6针。
（2）按照T568A标准布线水晶头的8针与线对的分配如图1.2所示。
线序从左到右依次为：1-白绿、2-绿、3-白橙、4-蓝、5-白蓝、6-橙、7-白棕、8-棕。
4对双绞线对称电缆的线对2接信息插座的3、6针，线对3接信息插座的1、2针。
2. 判断跳线线序只有搞清楚如何确定水晶头针脚的顺序，才能正确判断跳线的线序。
将水晶头有塑料弹簧片的一面朝下，有针脚的一方向上，使有针脚的一端指向远离自己的方向，有方型孔的一端对着自己，此时，最左边的是第1脚，最右边的是第8脚，其余依次顺序排列。
3. 跳线的类型按照双绞线两端线序的不同，通常划分两类双绞线。
（1）直通线根据EIA/TIA 568-B 标准，两端线序排列一致，一一对应，即不改变线的排列，称为直通线。

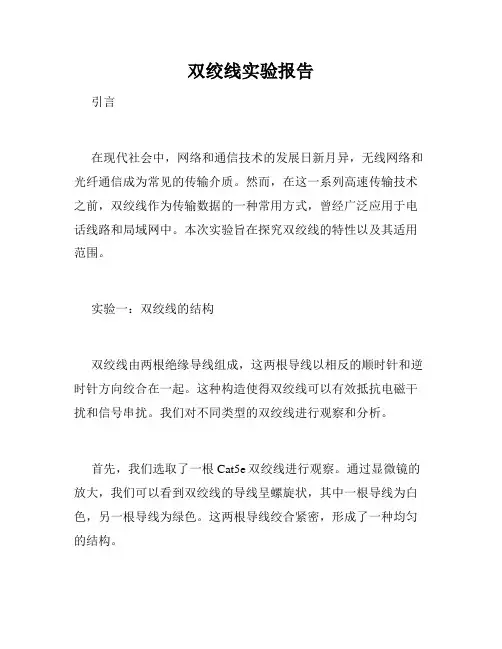

双绞线实验报告
双绞线实验报告引言在现代社会中，网络和通信技术的发展日新月异，无线网络和光纤通信成为常见的传输介质。
然而，在这一系列高速传输技术之前，双绞线作为传输数据的一种常用方式，曾经广泛应用于电话线路和局域网中。
本次实验旨在探究双绞线的特性以及其适用范围。
实验一：双绞线的结构双绞线由两根绝缘导线组成，这两根导线以相反的顺时针和逆时针方向绞合在一起。
这种构造使得双绞线可以有效抵抗电磁干扰和信号串扰。
我们对不同类型的双绞线进行观察和分析。
首先，我们选取了一根Cat5e双绞线进行观察。
通过显微镜的放大，我们可以看到双绞线的导线呈螺旋状，其中一根导线为白色，另一根导线为绿色。
这两根导线绞合紧密，形成了一种均匀的结构。
接下来，我们选取了一根Cat6双绞线。
与Cat5e双绞线类似，Cat6双绞线内部的导线也呈螺旋状排列，一根导线为橙色，另一根导线为白橙色。
然而，与Cat5e相比，Cat6双绞线的导线更加精细并且绞合更加紧密，以提供更高的传输速率和更低的信号损耗。
实验二：双绞线的传输特性为了了解双绞线的传输特性，我们进行了一系列实验。
首先，我们测试了不同长度的双绞线的传输速率。
我们将一台电脑连接到交换机上，交换机通过一根双绞线连接到路由器。
使用网络测试工具，我们测试了分别为5米、10米和20米的双绞线的传输速率。
实验结果显示，5米的双绞线传输速率最高，而20米的传输速率最低。
这是因为随着双绞线长度的增加，信号衰减也随之增加，导致传输速率下降。
这一实验结果表明，在设计网络布线时，双绞线的长度需谨慎考虑，避免信号的衰减。
然后，我们对双绞线在不同环境下的表现进行了测试。
我们分别将双绞线暴露在电磁辐射、高温、潮湿和机械干扰的环境中，并测试其传输性能。
实验结果显示，双绞线在电磁辐射下表现出很好的抗干扰能力，在高温环境下表现出较差的传输性能。
而在潮湿和机械干扰的环境下，双绞线的传输性能会有所折损。
这些结果对于选择适当的传输介质和布线环境提供了重要的指导。

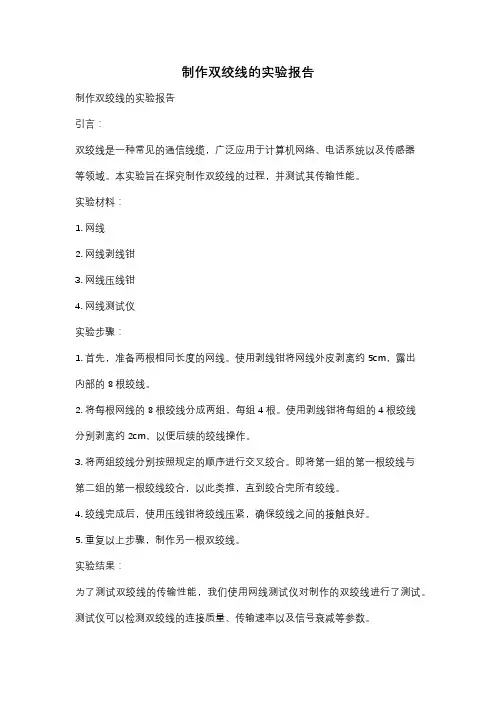

制作双绞线的实验报告
制作双绞线的实验报告制作双绞线的实验报告引言：双绞线是一种常见的通信线缆，广泛应用于计算机网络、电话系统以及传感器等领域。
本实验旨在探究制作双绞线的过程，并测试其传输性能。
实验材料：1. 网线2. 网线剥线钳3. 网线压线钳4. 网线测试仪实验步骤：1. 首先，准备两根相同长度的网线。
使用剥线钳将网线外皮剥离约5cm，露出内部的8根绞线。
2. 将每根网线的8根绞线分成两组，每组4根。
使用剥线钳将每组的4根绞线分别剥离约2cm，以便后续的绞线操作。
3. 将两组绞线分别按照规定的顺序进行交叉绞合。
即将第一组的第一根绞线与第二组的第一根绞线绞合，以此类推，直到绞合完所有绞线。
4. 绞线完成后，使用压线钳将绞线压紧，确保绞线之间的接触良好。
5. 重复以上步骤，制作另一根双绞线。
实验结果：为了测试双绞线的传输性能，我们使用网线测试仪对制作的双绞线进行了测试。
测试仪可以检测双绞线的连接质量、传输速率以及信号衰减等参数。
首先，我们将一根双绞线的一端连接到测试仪的发送端口，另一端连接到接收端口。
然后，启动测试仪进行测试。
测试结果显示，双绞线的连接质量良好，传输速率稳定。
在不同距离下的信号衰减测试中，双绞线表现出较低的衰减率，能够有效地传输数据信号。
讨论：本实验通过制作双绞线并测试其传输性能，验证了双绞线在通信领域的应用价值。
双绞线通过绞合两组绞线，可以减少电磁干扰，提高信号传输的稳定性和可靠性。
同时，双绞线的制作过程相对简单，成本较低，适用于各种规模的通信系统。
然而，需要注意的是，双绞线的传输性能也受到一些因素的影响。
例如，双绞线的长度、绞线的质量以及连接头的质量等都会对传输性能产生一定的影响。
因此，在实际应用中，我们需要根据具体情况选择合适的双绞线，并注意保持连接的良好状态。
结论：通过本实验，我们成功制作了一对双绞线，并测试了其传输性能。
双绞线具有良好的连接质量、传输速率稳定以及较低的信号衰减率等特点，适用于各种通信系统的应用。

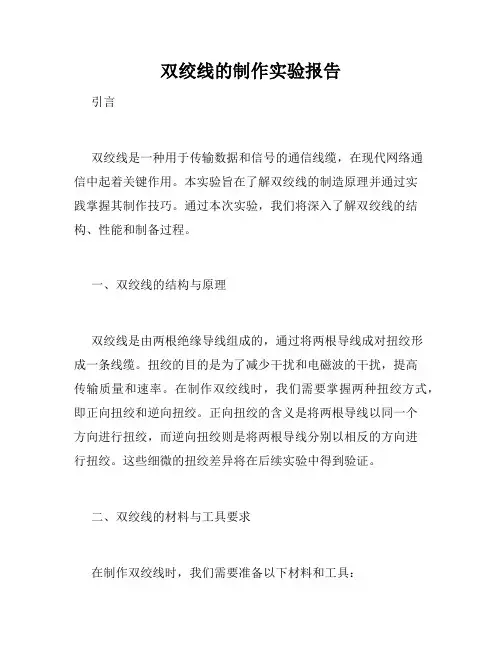

双绞线的制作实验报告
双绞线的制作实验报告引言双绞线是一种用于传输数据和信号的通信线缆，在现代网络通信中起着关键作用。
本实验旨在了解双绞线的制造原理并通过实践掌握其制作技巧。
通过本次实验，我们将深入了解双绞线的结构、性能和制备过程。
一、双绞线的结构与原理双绞线是由两根绝缘导线组成的，通过将两根导线成对扭绞形成一条线缆。
扭绞的目的是为了减少干扰和电磁波的干扰，提高传输质量和速率。
在制作双绞线时，我们需要掌握两种扭绞方式，即正向扭绞和逆向扭绞。
正向扭绞的含义是将两根导线以同一个方向进行扭绞，而逆向扭绞则是将两根导线分别以相反的方向进行扭绞。
这些细微的扭绞差异将在后续实验中得到验证。
二、双绞线的材料与工具要求在制作双绞线时，我们需要准备以下材料和工具：1. 铜线：铜线是理想的导体材料，我们选择直径为0.5毫米的铜丝。
2. 绝缘材料：一种良好的绝缘材料可以保护铜线时将电信号传输。
我们选择PVC（聚氯乙烯）作为绝缘材料。
3. 剥线工具：剥线工具用于剥去铜线上的绝缘层，将其暴露出来以便后续的接线操作。
4. 扭绞工具：扭绞工具是用于将两根铜线进行扭绞，制作成双绞线。
5. 魔术胶带：魔术胶带可用于固定线缆的连接，保持线缆整洁，防止扭绞的线材松弛。
三、双绞线的制作步骤1. 剥去绝缘层：使用剥线工具，小心地将绝缘层从铜线上剥离，同时留出一小段裸露的铜线。
2. 进行扭绞：将两根铜线用扭绞工具进行扭绞，这里我们可以尝试正向扭绞和逆向扭绞两种方式，并记录两种方式下的扭绞效果和差异。
3. 固定线缆：使用魔术胶带将扭绞后的线缆固定在一起，确保连接牢固并保持线缆整洁。
4. 测试性能：将制作完成的双绞线连接到测试仪器上，进行性能测试。
通过测试仪器，我们可以分析双绞线的传输速率、信号干扰情况以及连接质量。
四、实验结果与讨论根据我们的实验结果，我们可以得出以下结论：1. 扭绞方式的影响：我们发现，正向扭绞方式能够减少电磁波的干扰，提高双绞线的传输质量和速率。
双绞线的制作及测试
双绞线的制作及测试一、双绞线的制作1.准备工作制作双绞线前，需要准备以下材料和工具：-双绞线线圈-隔离套管-剪线钳-绞线器-测试仪器2.制作双绞线-在线圈上拉下一段双绞线，通常长度为所需长度的两倍，以确保空隙长度充足。
-使用剪线钳将线圈两端的绞线剪断，注意保持两边长度一致。
-轻轻旋转绞线器，将两根绞线绞合在一起。
这样可以增加电磁干扰的抑制效果。
-将绞好的双线对剥开一段绝缘皮，暴露出金属导体。
-用剪线钳将导线末端剪平，并用绞线器将导线插入隔离套管中。
-重复以上步骤制作另外一端。
3.提示-在制作双绞线时，注意绞线的方向和绞合程度要一致。
这样可以确保电磁干扰的抑制效果。
-若需要连接器，可以在绞线末端加装连接器。
二、双绞线的测试1.连接测试仪器-首先，将测试仪器的一端连接到待测双绞线的一端。
-将测试仪器的另一端连接到待测双绞线的另一端。
2.进行测试-打开测试仪器，设置合适的参数进行测试。
-常见的双绞线测试参数包括电阻、电容、绝缘电阻等。
根据需要选择相应的测试参数。
-按下测试按钮，测试仪器会对双绞线进行测试，并输出结果。
3.分析测试结果-根据测试结果，可以判断双绞线的质量和性能。
-如果测试结果在正常范围内，说明双绞线没有问题。
-如果测试结果超出正常范围，可能存在线路故障或其他问题。
需要进一步检查和修复。
总结：双绞线的制作和测试是保证信号传输质量的重要环节。
在制作双绞线时，需要使用适当的工具和材料，并注意绞线方向和程度的一致性。
测试过程中，使用测试仪器进行各项参数的测试，并根据测试结果分析双绞线的质量和性能。
只有通过制作和测试的双重检验，才能保证双绞线的稳定性和可靠性。
实验 双绞线的制作与测试
实验 双绞线的制作与测试实验目的1、认识和熟练应用网线制作的专用工具。
2、进一步了解网络硬件的组成及各部之间的关系。
3、掌握双绞线中直通线、交叉线的制作方法。
学会使用专业测线工具检测制作好的双绞线 的各种性能参数。
4、探索 Fluke 专业网络测试仪的使用，掌握影响线缆质量的几个主要因素。
实验环境双绞线线，水晶头，PC 机两台，交换机一台，普通测线仪，Fluke 专业测线仪。
实验原理双绞线线分为屏蔽双绞线和非屏蔽双绞线,非屏蔽双绞线内有 4 对（8 根）铜丝线,每对 铜线绞合在一起用以降低线对之间的串扰。
每一条铜线都裹着不同颜色的塑料绝缘体,是最 常用的局域网使用的网络介质，直径小,价格低廉,安装十分方便。
基于双绞线连接的以太网 网卡使用 RJ-45 接口，共有 8 个引脚对应于双绞线的 8 根线。
对于常用的 10Base-T 和 100M-Tx 以太网而言，PC 机网卡上的 8 个引脚中，1,2 引脚用于发数据，3,6 引脚用于收数据。
此外， 1,3 引脚使用高电平，2,6 引脚使用低电平。
两个设备如果使用以太网双绞线连接，某一根线 的一端连接到高电平发送数据的引脚，另一端必须连接到高电平接收数据的引脚。
由于集线 器，交换机等设备使用与 PC 机相反的引脚发收策略，即 1,2 引脚收，3,6 引脚发，所以主机 和交换机之间的连线两端顺序一致，这种线称为直通线。
而主机与主机之间用双绞线直连， 需要将一端连接引脚 1，2 的线连与另一端的 3,6 引脚，这种线成为交叉线。
一般来说，直通线用于不同类型设备之间的连接，如主机-交换机之间，主机-集线器之 间。
交叉线用于相同或相近的设备之间的连接，如主机-主机之间，交换机-交换机之间，主 机-路由器之间。
由于部分设备具有引脚收发自适应功能，即能够根据对方的收发引脚确定 自身的收发引脚。
这类设备之间的连线使用直通线和交叉线均可正常通信。
直通线两头都使用 T568B，而交叉线一头使用 T568B，一头使用 T568A。
双绞线的制作及测试
双绞线的制作及测试一、双绞线制作流程：1.准备工作在开始双绞线的制作之前，我们需要准备以下工具和材料：- 双绞线（常用的有Cat 5、Cat 5e、Cat 6等）-RJ45插口-剪线钳-探线仪-打线钳2.根据需要测量和剪断双绞线根据需要的长度，使用剪线钳测量并剪断双绞线。
确保每对线芯长度相同。
3.层剥线使用剥线器，剥开双绞线外部的绝缘层，露出线芯。
4.整齐排列线芯将每对线芯的绝缘层修整整齐，确保线芯之间没有交叉。
5.交叉对绞根据规范要求，将一对线芯逆时针绞合，再将另一对线芯顺时针绞合，以减少干扰和串扰。
6.剪短对绞部分使用剪线钳，将对绞部分剪短，使其与绝缘层齐平。
7.插入RJ45插口将剪短的对绞部分插入RJ45插口，确保线芯与插口中的引脚对齐。
8.使用打线钳压接使用打线钳，将RJ45插口与线芯压接在一起。
确保每个线芯都与相应的插口引脚连接。
9.结束制作检查制作好的双绞线是否连接牢固，没有松动的线芯。
确保线芯与插口引脚连接正确。
二、双绞线的测试：1.使用探线仪测试连接性将制作好的双绞线的一端连接到网络设备上，将另一端连接到探线仪。
打开探线仪的电源，观察是否有信号灯亮起。
如果灯亮起，表示双绞线连接正确，可以进行下一步测试。
2.进行线路测试使用网络线路测试仪将其中一个线头插入制作好的双绞线的一个连接头中，将另一个线头插入另一个连接头的相应位置。
启动测试仪，它将对双绞线进行连通性测试、串扰测试等，输出测试结果。
根据测试结果判断双绞线的质量是否符合标准。
3.检查测试结果根据测试仪的显示结果，检查双绞线的联通性、串扰等参数是否符合标准。
如果检测结果正常，则双绞线可以投入使用。
如果检测结果不正常，需要重新制作或更换双绞线。
总结：双绞线的制作主要包括测量和剪断线材、剥离绝缘层、整齐排列线芯、交叉对绞、剪短和压接RJ45插头等步骤。
测试双绞线的主要方法是使用探线仪和网络线路测试仪进行连接性和质量的测试。
制作和测试双绞线需要严格按照规范进行操作，以确保双绞线的质量和性能。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
河南机电高等专科学校生实验报实验课程名称 计算机网络技术实验项目名称 双绞线制作系、部电子系 年级111专业班 通网 学生姓名 刘欢欢学号 110412137实验时间20 12 年10月仃日一实验目的及要求1. 了解局域网的组网方式以及双绞线双绞线的两种制作规范；2. 利用网络设备，学生自己组成局域网，培养学生的动手能力，熟练掌握双绞线的制作方 法和制作技巧。
3. 使学生进一步了解局域网组网技术，培养分析问题、解决问题的能力，提高查询资料和 撰写书面文件的能力。
二实验环境(设备)1. 2. 3. 4. 5.三实验内容首先先建立起服务器和客户机， 双绞线作为传输介质的网络中 集线设备与计算机；对于大中型网络而言 备与跳线设备与跳线板。
级手艺。
1. RJ — 45 接头RJ — 45接头前端有 简称“ 8C (Contact ) ”, 是电话线使用的接头， 常可以看到标着“ 4P2C 或“ 4P4C'的接头，也叫水晶头或网头。
从侧面观察RJ — 45接头，可见到平行排列的金属片，一共有 8片，每片金属片前端都 有一个突出透明框的部分，从外表来看就是一个金属接点。
按金属片的形状来区分，又有“二 叉式RJ — 45”和“三叉式 RJ- 45”。
二叉式的金属片只有两只侧刀，三叉式的金属片则有三只侧刀。
金属片的前端有一小部 分分穿出RJ-45塑料壳，形成和RJ-45插槽接触的金属脚。
在压接网线的过程中， 金属片的 侧刀必须刺入双绞线的芯线， 并与芯线中的铜质内j 笛接触，以连通整个网线。
通常差数越多，接触面越大，导通的效果较好，因此三叉式接头比二叉式接头更适合高速网络。
2. 双绞线制作标准目前在10BaseT 、100BaseT 以及1000BaseT 网络中，最常使用的布线标准有两个，即EIA /TIA568A 标准和EIA /TIA568B 标准。
EIA /TIA568A 标准描述的线序从左到右依次为 白绿、绿、白橙、蓝、白蓝、橙、白棕、棕； EIA /TIA568B 标准描述的线序从左到右依次 为：白橙、橙、白绿、蓝、白蓝、绿、白棕、棕。
如下表2-1所示：实验双绞线制作RJ-45压线钳双绞线剥线器RJ-45水晶头双绞线 网线测试仪在一个小型的局域网里， 一般传输介质是双绞线， 在以 ,跳线的制作与测试非常重要。
对于小型网络而言，跳线连接着 ,跳线既连接着信息插座与计算机，也连接着集线设 总之,无论如何，跳线的制作与测试是网络管理员一定要学会的入门 8个凹槽，简称“ 8P (Position ) ”，凹槽内的金属接点共有8个， 因而有“ 8P8C'的别称。
常见的和 RJ — 45很相近的有 RJ —11接头, 它虽然有4个槽，但仅有2或4个金属接点，因此在普通电器商店中，一条网线两端 RJ-45头中的线序排列完全相同的网线， 称为直连线（平行线）（Straight Cable ），直连线一般均采用 EIA /TIA568B 标准,通常只适用于计算机到集线设备之间的连接。
当使用双绞线直接连接两台计算或连接两台集线设备时，另一端的线序应作相应的调整，即第1, 2线和第3, 6线对调，制作为交叉线（Crossover Calble 标准。
平行线和交叉线的线序如图2-1所示:），采用 EIA / TIA568ASide 1 Side 1 Side 2123456781=白/橙 2=橙 3=白/绿 4=蓝 5=白/蓝 6=绿 123456787=白/棕 7=白/棕 Side 2 8=棕8=棕Side 1Side 1 Side 21=白/橙 2=橙 3=白/绿 4=蓝 5=白/蓝6=绿123456781=白/橙1=白/绿2=橙2=绿3=白/绿3=白/橙4=蓝4=蓝5=白/蓝5=白/蓝6=绿6=橙12345678 7=白/棕7=白/棕Side 2 8=棕8=棕图2-1平行线和交叉线的线序图四网线的制作方法（剥一一理一一插一一压）1. 直连线的制作步骤1 :禾U 用压线钳的剪线刀口剪取适当长度的网线。
至少 0.6米，最多不超过100 米。
然后再利用双绞线剥线器（实际用什么剪都可以） 用剥线钳子将外部橡胶将双绞线的外皮除去2 -3厘米，注意不要将里面的细线割破，以免短路。
如图2-2所示：有一些双绞线电缆上含有一条柔软的尼龙绳（防止拉伸），如果您在剥除双绞线的外皮时，觉得裸露出的部分太短，而不利于制作RJ- 45接头时，可以紧握双绞线的外皮，再捏住尼龙线往外皮的下方剥开，就可以得到较长的裸露线。
（如图2-3、2-4所示）图2-3双绞线步骤2:剥线完成后的双绞线电缆如图所示。
步骤3:接下来就要进行拨线的操作。
将裸露的双绞线中的橙色对线拨向自己的前方， 棕色对线拨向自己的方向，绿色对线剥向左方，蓝色对线剥向右方，如右图所示。
步骤4:将绿色对线与蓝色对线放在中间位置，而橙色对线与棕色对线保持不动， 即放在靠外的位置，如图所示。
左一：橙左二：绿左三：蓝左四：棕步骤5:小心的剥开每一对线，因为我们是遵循 EIA /TIA 568B 的标准来制作接头，所以线对颜色是有一定顺序的（如右图所示）。
需要特别注意的是，绿色条线应该跨越蓝色对 线。
这里最容易犯错的地方就是将白绿线与绿线相邻放在一起， 这样会造成串扰，使传输效率降低。
白绿/蓝/白蓝/绿/白棕/棕常见的错误接法是将绿色线放到第 4只脚的位置（如下图所示）。
应该将绿色线放在第 6只脚的位置才是正确的，因为在 100BaseT 网络中，第3只脚与第6只脚是同一对的，所 以需要使用同一对残。
（见标准 EIA / TIA 568B ）左起：白橙/橙/白绿/绿/白蓝/蓝/白棕/棕 步骤6 :将裸露出的双绞线用剪刀或斜口钳剪下只剩约14mm 的长度，之所以留下这个 长度是为了符合EIA /TIA 的标准，您可以参考有关用 RJ-45接头和双绞线制作标准的介绍。
图2-4剥开的双绞线图2-2剪线0,-------- ---- 逹'_..最后再将双绞线的每一根线依序放入RJ- 45接头的引脚内，第一只引脚内应该放白橙色的线，其余类推，尽量将芯线顶到接头的前端，如图注意：压过的RJ-45接头的8只金属脚会比未压过的低，用手一摸应该和外框是平的， 这样 才能插入到网卡插槽里。
市面上还有一种RJ - 45接头的保护套，可以防止接头在拉扯时造成接触不良。
使用这种保护套时，需要在压接RJ -45接头之前就将这种胶套插在双绞线电缆上，如右图所示。
步骤&重复步骤2到步骤7,再制作另一端的 RJ - 45接头。
因为工作站与集线器之间 是直接对接，所以另一端 RJ - 45接头的引脚接法完全一样。
完成后的连接线两端的 RJ- 45接头无论引脚和颜色都完全一样，这种连接方法适用于工作站与集线器之间的连接。
步骤9:将做好的双绞线用双绞线测试仪进行测试， 发射器和接收器两端的灯同时亮为正常；也可利用另外一种简易测试仪进行测试： 如果测试仪的4个指示灯按从上到下的顺序循环呈现绿灯，则说明连线制作正确；如果 4个指示灯中有的呈现绿灯，有的呈现红灯，则说明双绞线线序出现问题；如果4个指示灯中有的呈现绿灯，有的不亮，则说明双绞线存在接触不良的冋题。
如图 2-9、2-10所示：2-5、2-6 图2-5水晶头步骤7:检查芯线的排列顺序正确， 接头放入压线器的插槽中， 一面将线往接头前端顶住， 头凸起的尾巴对准网卡插槽轻轻一插，听到“喀”的一声就可以了。
拨出接头也应不费力。
如果插入、 松开并取出图2-6理线确定双绞线的每根线已经正确放置之后，将 RJ-45一面用力将压线钳夹紧。
将做好的接拔出不顺，说明接头压得不紧, RJ-45接头，此时网线和 再用压线器用力夹一夹 压紧接头后将压线钳 如图2-7、2-8所示。
RJ-45接头连接好。
溺綽汀所示。
A图2-7插线图2-8压线图 2-9 制作好的双绞线 2．交叉线的制作 交叉线的制作步骤与直通线的制作步骤相同，只是双绞线的一端应采用 标准，另一端则采用 EIA ／ TIA568B 标准。
3 . 实际连接应用1) 制作 RJ-45 插头用于网卡连接。
2) 利用网卡连接两台微机。
3) 制作 RJ-45 插头用于连接到集线器。
4．制作网线连接器应注意的问题(1) 双绞线颜色和 RJ —45 接头的脚位是否相同。
(2) 双绞线头是否顶到了 RJ-45 接头的顶端。
若没有， 则该线的接触会较差， 需要重 新压接一次。
(3) 观察 RJ-45 侧面，看金属片是否已刺入绞线之中 ?若没有， 则容易造成线路不通， 只能重新再做。
(4) 观察双绞线外皮去掉的地方， 看使用剥线工具时是否切断了绞线。
若是， 则造成 线路不通，需要重新制作一次。
(5) 确认双绞线外皮是否需要交叉。
(6) 确认双绞线是否需要交叉。
五 实训报告要求实训题目实训目的 实训环境(设备) 实训内容实训总结(心得体会) 根据实验内容按照上面的格式写实训报告，以班为单位交至网络技术实验室。
六 思考题1. 双绞线的两个布线标准线序如何？2. 网线的连接为什么分为级连接法和直连接法?什么时候用平行线？什么时候用交叉线？图 2-10 测试仪EIA ／TIA568A4.网线连接器接好后，直接插到微机的网卡上，是否就算网络连通，互相能共享，并彼此 访问对方？一、实训目的1.掌握网线的色谱剥线方法预留长度和压接顺序。
2.掌握通信配线架模块的端接原理和方法，常见端接故障的排除。
3. 掌握常用工具和操作技巧。
、实训器材UTP 双绞线，打线式信息模块，免打式信息模块。
三、实训步骤:1.在引出端用专用剥线工具剥除一段网线外包皮，注意不要损伤内部的线。
2.把剥除了外包皮的网线放入到信息模块中间的空位置(如下图:图!□ 把早馬^了夕卜也吃的网錨fifl 几汨」 棋块的中间仝峻位块的卡线槽中。
4. 用打线工具把已卡入到卡线槽中的芯线打入到卡线槽的底部，以使芯线与卡线槽接触良好、稳固。
对准相应芯线，往下压，当卡到底时会有 意打线工具的卡线缺口旋转位置。
综合布线工具箱中的剥线钳、压线钳、110打线工具。
8条芯3.对照所采用的接入标准和模块上所标注的色标把8条芯线依次初步卡入到模"咔"的声响。
注5.全部打完线后再对照模块上的色标检查一次，对于打错位置的芯线用打线工具的线钩勾出，重新打线。
对于还未打到底的芯线，可用打线工具的压线刀口重新压一次（如下图）。
ii~ K ；三■-------- 鼻田12 用打魄工具把在姪打A爭」卡饅巌EC E 13 Jem首位萱的斓用打^*工具《«個勾出来6.打线全部完工后，用网线钳的剪线刀口或者其他剪线工具剪除在模块卡线槽两侧多余的芯线。
