Origin8使用教程
Origin8教程4数据分析
报告撰写与展示
确定报告目标
明确报告的目的、受众和关键信息，确保报告 的针对性。
组织报告结构
合理安排报告的章节、段落和布局，使报告条 理清晰、易于阅读。
使用图表和可视化
利用图表、图像和表格等可视化工具，直观展示数据和分析结果。
实际应用场景分析
1 2
商业决策支持
利用数据分析结果为商业决策提供依据和支持。
按照某一列的值将数据分 组。
数据异常值处理
统计学方法
如Z-score,IQR (四分位距) 等。
机器学习方法
如孤立森林(Isolation Forest)等。
数据异常值处理
异常值处理
用平均值、中位数等填充 异常值。
删除含有异常值的行或列。
根据业务逻辑对异常值进 行处理。
02 数据分析方法
描述性统计分析
选择合适的图表类型
根据数据的特性和分析目的选 择合适的图表类型。
统一风格
确保图表中的字体、颜色、线 条等风格一致，提高可读性。
可视化案例展示
用户行为分析
使用折线图和柱状图展示用户在一段时间内的访问量、点击量等 行为数据，分析用户活跃度和趋势。
市场占比分析
使用饼图展示不同品牌在市场中的占比情况，分析市场份额和竞争 格局。
数据清洗
对数据进行预处理，包括缺失值处理、异常值处 理等。
数据转换
对数据进行适当的转换，以便更好地进行后续分析 。
建立模型
选择合适的多元统计分析方法，建立模型来描述 变量之间的关系。
结果解释
根据分析结果，解释变量之间的关系和规律，并给出相 应的结论和建议。
03 数据可视化
图表类型选择
柱状图
origin8.0应用详解
4.三角图的绘制
说明：三角图显示的是一个相对比值，同一行数据自动按比例归一化
【Plot】→【Specialized】→【Ternary】
5.同一幅面中散点和线性二维图形的绘制
如何实现坐标非线性 如何在同一幅面中绘制散点和线性共存的图形 导入数据 绘制草图-【Plot】→【Line】→【Line】（逐个选择线形添加，或者 右键曲线→【 Change Plot To 】） 定制坐标轴
1．转化为二值图(Binary)
转化为二值图，顾名思义就是把图像转化成只有两种颜色的图，如黑白图。
2．彩色图转化为灰度图(ColortoGray)
彩色图转化为灰度图，即将彩色图转化为只含亮度信息、不含色彩信息。
? 3．转化(Palette)
转化主要是为了获得某一特定色系下的图像，以便于在该色系下处理。
9．FunctionLUT表(Lookuptable,LUT)
函数的查询表(LUT)功能丰要是用函数来调整某 一像素的强度。
调整图像对比度(Contrast) 调整图像中颜色的强度（Gamma） 调整图像的色名(Hue) 图像转换(Invert)
通过调整直方图增强对比度(Histogram Contrast)
Origin 图形绘制及 数据分析基础
一、Origin 基础知识及应用
基本操作
导入数据
绘制草图-【plot】-【line】-【Sactter】
导入数据 绘制草图-【plot】-【Multi-Curve】-【Vertical 2 Panel】
二、绘制二维图形
1.单因素多水平线形图的绘制
导入数据-（右键菜单可添加新行） 绘制草图-【Plot】→【Line】→【Line】 定制图形-坐标轴、线形形状、色彩、粗细、标识及边框 导出图形-在Graph窗口激活状态下，【File】→【Export Graphs】
Origin8.0处理xrd数据简单使用说明
软件界面
菜单栏
包含文件、编辑、视图等常用 菜单，方便用户进行操作。
工具栏
提供常用功能的快捷按钮，提 高用户的工作效率。
工作区
显示用户当前处理的数据和图 表。
状态栏
显示当前软件的状态和提示信 息。
02 XRD数据处理流程
数据导入
打开Origin8.0软件，选择 "File"菜单下的"Import"选项。
直观易用
软件界面友好，操作简单，用Leabharlann 可以快速上手。多平台兼容性
Origin8.0可以在多种操作系统上运行，方便用户在不同环境下使 用。
软件功能
数据导入导出
支持多种格式的数据导入导出，方便用户与其他 软件进行数据交换。
数据拟合
可以对XRD数据进行拟合，得到更好的数据处理 结果。
数据可视化
支持多种图表类型，方便用户对数据进行可视化 分析。
详细描述
确保数据处理方法正确，如平滑处理、背景扣除、峰拟合等步骤无误。样品应均匀一致，以提高定量 分析的准确性。实验条件应保持稳定，如温度、压力等参数应恒定，以确保实验结果的可靠性。
05 结论与展望
Origin8.0在XRD数据处理中的优势
高效的数据处理速度
Origin8.0具备强大的数据处 理能力，能够快速完成XRD数
据的导入、处理和分析。
丰富的数据处理功能
Origin8.0提供了多种数据处 理工具，如平滑、滤波、去卷 积等，方便用户对XRD数据进
行处理。
直观的用户界面
Origin8.0的用户界面友好， 易于上手，降低了使用门槛， 方便用户快速掌握数据处理方
法。
Origin8.0的局限性

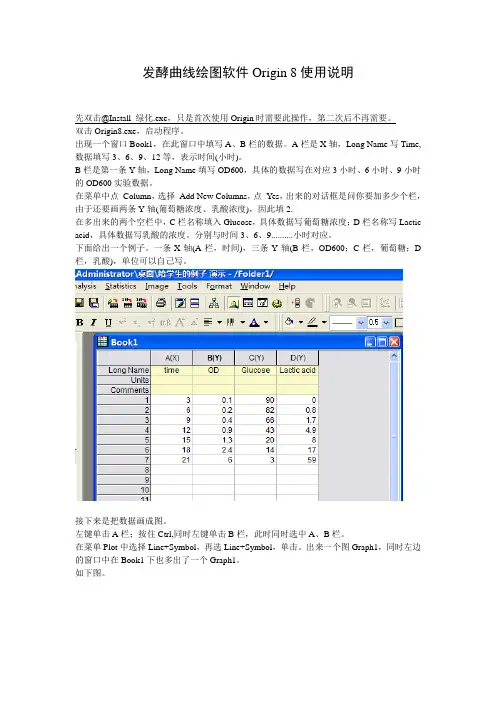

Origin 8使用说明
发酵曲线绘图软件Origin 8使用说明先双击@Install_绿化.exe，只是首次使用Origin时需要此操作，第二次后不再需要。
双击Origin8.exe，启动程序。
出现一个窗口Book1，在此窗口中填写A、B栏的数据。
A栏是X轴，Long Name写Time, 数据填写3、6、9、12等，表示时间(小时)。
B栏是第一条Y轴，Long Name填写OD600，具体的数据写在对应3小时、6小时、9小时的OD600实验数据。
在菜单中点Column，选择Add New Columns，点Yes，出来的对话框是问你要加多少个栏，由于还要画两条Y轴(葡萄糖浓度、乳酸浓度)，因此填2.在多出来的两个空栏中，C栏名称填入Glucose，具体数据写葡萄糖浓度；D栏名称写Lactic acid，具体数据写乳酸的浓度。
分别与时间3、6、9..........小时对应。
下面给出一个例子。
一条X轴(A栏，时间)，三条Y轴(B栏，OD600；C栏，葡萄糖；D 栏，乳酸)，单位可以自己写。
接下来是把数据画成图。
左键单击A栏；按住Ctrl,同时左键单击B栏，此时同时选中A、B栏。
在菜单Plot中选择Line+Symbol，再选Line+Symbol，单击。
出来一个图Graph1，同时左边的窗口中在Book1下也多出了一个Graph1。
如下图。
此时画出的图是A栏与B栏的Line+Symbol图。
左键双击坐标轴，可以修改坐标轴的字体、原点等。
要把C栏与D栏的数据也画进图中，首先要增加层layer。
在菜单Graph中选择New Layer(Axes)，再选(Linked) Right Y，意思是增加一层(layer 2)，第2层中有与前图连接的右Y轴，此Y轴为第二条Y轴。
此时Graph1的图左上角出现了一个2，表示此时的操作针对第2层(第1层是先前已经做的A栏与B栏的Line+Symbol图)。
在2的位置单击右键，选layer contents，出现一个对话框，意思是问你工作簿Book1中的哪一栏要用来画第2层(即第2条Y轴)，选C栏(book1_c)，左键单击=>，如下图。
origin8.0绘图方法简述
Origin8.0基本绘图技巧启动通过以下两种方式可以启动Origin8.0软件：1.通过开始菜单启动，如图所示：2.在桌面上创建快捷方式，origin8.0初始界面Origin8.0界面启动后，如图所示。
Origin8.0初始界面工作表的完善初始界面左侧，“book”中用来储存需要绘图的数据。
“book”对应的工作界面为表格，如图所示。
A(X)列用来存储X轴坐标，B(Y)列用来存储Y轴坐标。
其中纵坐标（Y）列可以根据绘图需要进行添加。
添加方法：右键单击工作界面空白处，在弹出的下拉菜单中点击“Add New Column”按钮，则工作界面中自动添加一列，如图所示。
更改列名称方法：以A(X)为例，双击列名，弹出“Column Properties”界面，如图所示。
“Column Properties”界面该界面中可以修改列名称，命名该列的“Short name”、“Long name”和“Units”，并根据需要完善Comments中的内容，作为对对应系列值的解释。
A(X)列中存储的是时间系列值，将“Short name”命名为“T”，“Long name”栏中填“time”, “Units”栏中填“hour”。
其他各列根据实际需要在对应位置填入适当的值。
该步操作目的在于提前设置各列名称、单位，绘图时只要用到对应列的数值，其名称和单位都可以自动显示，对应图例也可以自动生成(以Long name作为对应图例名称)。
如果自动生成的图例、单位等如果不满足要求，也可以进行手工调整，这一点比excel 灵活。
在Origin8.0初始界面基础上插入新列选取2005年6月10日降雨洪水系列，绘制降雨流量过程图。
重命名工作表：右键单击“book1”，在弹出的下拉菜单中点击“Raname”按钮，或者直接点击“book1”，使其处于高亮状态，都可以对工作表进行重命名。
将水文数据中的时间序列复制到T(X)中，将B(Y)和C(Y)分别重命名为“M(Y)”和“F(Y)”，其对应的“Long name”分别命名为“measured flow”和“forecasting discharge”，其单位均为“m3/s”。
Origin8.0基本用法经验
2015.4.13
主要内容
一、常用数据导入方法 1.Txt-关于分列 2.excel-双Y轴曲线快捷方法 二、坐标轴的设置 1.坐标轴分度设置 2.使坐标轴闭合成矩形且上方和右边的坐标轴无 刻度 3.坐标轴加单位
一、常用数据导入方法
1.txt-关于分列 txt上的数据有多列并用分号隔开时要粘贴到 excel中进行分列
Txt数据
粘贴到excel中，选择数据、分列选项，得到下 图
下一步把分号框框打钩
2.excel-双Y轴曲线快捷方法
全选，复制，粘贴到origin的表格B1，像 Excel一样选中Y列数据。点击下方的一排 按钮的第5个。
还需要调整一下 选择第一个直线按钮调整曲线
二、坐标轴的设置
坐标轴分度设置 双击坐标轴弹出选项框
Frorr和to表示坐标轴起点和终点值 Increment表示一大格刻度值 Minor ticks表示把坐标轴划分几次，两等分就填1，五等分就填4，十等分填9
2.双击坐标轴按下图设置可使坐标轴闭合成矩 形且上方和右边的坐标轴无刻度。
2.坐标轴加单位
2.1添加文本框 通常会坐标轴会有文本框（上图的A、C、D） 出现，不小心删掉可以点击左侧的T按钮，然 后在坐标轴附近点一下就会出现新文本框
2.2单位上的平方等指数添加方法
Origin8.0基础教程-3分解
2018/11/13
④ 在弹出的" 在峰中心双击" 提示框上单击【确定】按钮。 ⑤ 返回到图形窗口， 然后在多个峰的中心逐次双击。 2018/11/13
2018/11/13
创建基线
示例准备: 导入Spectroscopy 文件夹中的Peaks on Exponential Baseline.dat 文件数据， 然后选中B 列绘制线
③展开【Plot】选项， 然后勾选"Amplitude" 并取消其他选
项
2018/11/13
2018/11/13
三、数据的回归、拟合
在离散数据处理中，求的因变量对自变量的近似表达 式，就是数据的回归和拟合。
导入数据curve fitting/linear fit.dat，第一列作散点图
线性拟合
面及其峰分析预览窗口完成。
添加基线定位点步骤如下。 ① 在【Baseline Mode 】或【Create Baseline 】页面取消
【Enable Auto Find 】选项的勾选
2018/11/13
2018/11/13
② 单击【Add 】按钮返回到【Peak Analyzer Preview 】窗口，
2018/11/13
2018/11/13
多峰拟合
示例准备: 导入Curve Firting 文件夹中Multiple Peaks.dat 文 件数据， 然后选中B 并绘制线图。 多峰拟合步骤如下。
① 将Graph l 图形窗口设置为活动窗口。
② 单击菜单命令【Analysis 】→ 【 Fitting】→ 【Fit Multiple Peak 】， ③ 在打开的【Spectroscopy: fitpeaks 】对话框中选择峰的类 型和个数，然后单击【OK 】按钮。
origin8教程 中科大物理实验origin8使用简明教程
O r i g i n8.0简明教程中国科学技术大学管理学院学生会●网络部独家推出本教程由中国科学技术大学管理学院学生会网络部创作，本教程主要是针对o r i g i n8.0的初学者，特别是针对正在进行大学物理实验（一级）的学生。
本教程仅用于学习与交流用，严禁用于其他用途。
本教程主要是进行针对性的运用讲解，对一级大学物理实验中所用到的技巧进行一些介绍，换句话说，这个教程最适合急于交实验报告而又从没有学过o r i g i n8.0的同学。
由于作者水平所限，教程中难免会有一些错误，请多多包涵！！！这里我们就开始origin8.0的教程。
首先我们得讲一下origin的版本，现在用的一般有三个版本：origin7.0，origin7.5，origin8.0.其中7.0与7.5的差别不大，网上教程多的是。
但8.0相对之前的版本就有了比较大的改变，网上的教程就显得不那么适合了，况且现在大家都在用8.0，所以我们就专门针对8.0来做一个教程。
本教程主要针对一级实验中所涉及的相关操作，也就是说这是针对大一学生来说的。
一． 几个重要按钮这里介绍几个对一级实验数据处理中非常重要的按钮，而且这其中有很多是与7.X版本中的不同。
图1以上就是origin8.0的菜单栏，表面上看跟7.X版本的没有什么不同，别急，慢慢就知道了。
对我们来说，最重要的按钮就是“File”“Edit”和“Analysis”，其中最最重要的又是变化得最多的就是“Analysis”按钮，它的作用说白了就是进行拟合。
“File”的作用就不用多说了，就是对文件的操作（比如打开、保存文件等）。
“Edit”中最有作用的就是“copy page”选项，就是把所绘的图复制，如果想把图导出到其他地方去（如word），那就得用它了！！！这和“copy”不同，“copy”只能在软件内部实现图的复制，并不能导出外部。
在软件界面下方还有一排按钮：图2其中前四个我们最有可能用到，分别为：“线形图”“散点图”“线形+散点”“柱状图”。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
三维表面图
三维等高线
图形数据点操作
缩放坐标轴 数据、坐标读取 屏蔽数据点 绘制和删除数据点 图形对象绘制
其他图形精要
科技作图：图形输出
布局窗口, 排版，对象管理
图形导出：格式选择和参数
图形导出：与Word协同工作
点线图设置*
坐标轴详细设置**
图例、文本
函数作图
建立多层图形
例子： C:\Program Files\OriginLab\Origin8\Samples\Graphing\Multiple Axes.dat
科技作图：图形进阶
增加 和管 理新 图层
调整图层
数据(内容)管理
矩阵窗口，工作表转换
Origin 8 数据处理与科学作图
Data Analysis & Scientific Graphing
授 课：肖 信
科技作图：二维基础
图:\Program Files\OriginLab\Origin8\Samples\Graphing\Group.DAT
