tekla建模出图通用方法
TEKLA出钢结构图经验记录
1、打开TEKLA 18.0，选择结构深化模块。
2、导入数据“建模配置—截面前缀转换”中，CP前面的两个星号去掉。
3、导入模型以后，在视图中“鼠标右键—适合工作区域到整个模型”之后，不要再调整工作区域，因为如果调整的不好很难逆向调整，且返回键对视图调整无效。
4、修改截面：如果最终选择的构件截面跟STEEL中计算出的截面不同，出图前应将TEKLA模型中的相应构件改成实际选择的构件截面。
如果不提前修改的话，出图以后在CAD图中改很麻烦。
5、显示截面：如果构件截面软件截面库中没有，则模型中该构件显示为一条细线，并不显示截面。
此时可以在“建模—截面型材—截面库”中新建添加该截面，然后选中构件，“右键—以精确线显示”，则模型中会显示构件的具体截面，此过程不可逆。
如将截面库中该截面删掉，则“右键—以精确线显示”后构件再次变成一条线。
6、构件延伸：有些导入的模型中边梁与悬臂梁之间没有连接，可以选中该边梁，“右键—修改”，左键点中要延伸的一端，拖动到目标位置。
7、构件移动：选中构件，“右键—移动”。
8、如果出单线图，TEKLA中可以不进行节点连接，因为进行节点连接后出的图中节点部位比较复杂，还要再删掉，多此一举。
9、编号设置：出图前应编号，先编号设置，然后修改编号。
模型中有修改需要重新出图时可重新编号，重复上步骤。
10、出图时，应先根据图形大小选择合适的图纸（图纸属性—布置）和比例（图纸属性—视图）。
同时应该注意出平面图、立面图1、立面图A时应该选择相应的图属性和视图布置属性，并读取、确认。
11、输出DWG格式图时，在“输出图纸—选项”中调整图纸比例，默认为1:100。
[精品文档]tekla图纸操作
![[精品文档]tekla图纸操作](https://img.taocdn.com/s3/m/cc5de8295627a5e9856a561252d380eb62942379.png)
XSTEEL图纸操作手册一、出图前准备工作1、图纸中背景颜色的设置：软件系统默认的图纸背景颜色是白色，如果要把图纸背景颜色改为黑色，可对系统文件中（系统文件和系统文件夹是指TeklaStructures文件夹内的版本文件夹，下同）china_env.bat文件进行修改，在文件汇总添加“SETXS_BLACK_DRAWING_BACKGROUND=TRUE”这一句语句。
（引号不用写入，下同）2、在系统文件中legend_text.fields文件中添加“XMM CHARACTER 15”这一句语句。
3、在系统文件中objects.inp文件中/*Project attributes*/行内容中添加attribute(“XMMC”,“项目名称”，string. “%s”,no,none,”0.0” ,”0.0”{value(””,0)}4、把模板文件“材料清单.rpt”、“构件清单.rpt”、“螺栓材料清单.rpt”、“螺栓发货清单.rpt”、“制作清单.rpt”、“版本.tpl”、“布置图构建表.tpl”、“构件位置.tpl”、“抗萧钢构布置图图名.tpl”、“抗萧钢构构件表.tpl”、“抗萧钢构螺栓表.tpl”、“抗萧钢构栓钉表.tpl”、“抗萧钢构图名.tpl”、“图名2.tpl”5、把布局文件“抗萧布置图.lay”、“抗萧多构件图.lay”、“抗萧钢构梁图.lay”、“抗萧钢构柱图.lay”、放入模型文件夹中的attributes文件夹中。
6、启动XSTEEL程序，点击工具栏里的绘图按钮，打开绘图页面。
点击边框按钮，按下图内容设置，然后点应用和确认。
（注意：第6条必须在设置完后，在设置里运行保存默认值。
）7、点击属性菜单下的工程项目，填写一下内容。
点击用户定义属性，填写以下内容。
二、柱图纸布置设置。
1、打开下拉菜单属性中构件图纸，点击布置这一项，打开图纸尺寸栏按下图修改并应用。
打开比例栏，把自动设置比例改为否打开比例栏，如果在图纸中包含零件图，就把零件改为是。
tekla建模出图常用方法
01、教你如何将定义好的工程截面用于其它工程1）在已定义好的工程模型中有一个文件“PROFDB”，将该文件复制到其他工程模型中即可。
2）也可以复制到系统目录中02、节点是否可以进行自动切割我在画柱脚腹板肋板时，由于钢柱腹板厚度不一致，所以我把肋板画到了H型钢的中心轴线上。
期望在焊接时，系统会自动切割掉与H型钢腹板的交叉部位。
但从材料表的尺寸上来看，系统并没有按我想像的那样进行切割。
有一些柱脚，系统没有相对应的节点。
就只有自己创建吗好像自定义节点很麻烦的。
楼上，你的原理就错了，建议你出图前执行一下碰撞校对，呵呵，会看出问题来的。
03、自定义截面的演示版（原创实例）附件:1）此截面为C型钢与T型钢的组合形式，下面通过实例介绍此组合截面的做法2）文件--目录--截面型材--定义横截面, 然后依次点选各转角点附件:3）当点选截面封闭后，点击鼠标中键，屏幕右下脚显示要求选择截面的中心点，点选轴线的交点处为此截面的中心，自动弹出如图所示的对话框，输入自定义截面的名称 101 ，然后确定，保存改变到模型文件夹4）文件--目录--截面型材--修改，激活一个截面，修改截面名为20005）在截面类型中，选择用户定义的固定的，在下面的截面图表类型中，选中刚才6）创建梁，选择刚才的截面名 2000 ，创建自定义的型材7）成果展示，渲染图04、装配数目序列重叠, 请问该如何解决附件:出现的错误如图片，请指点把所有的物体选中，然后指定全部从1开始编号，可以解决你的问题05、手把手教新手自定义接点！手把手教新手自定义接点！（新手蹭威望）1、按住alt选中要定义接点的所有部件，包括切割线2、菜单-细部-自定义接点单元3、把名称取好，位置一般选终端面4、点下一步，选对象（已经选好），再下一步5、选住部件，选次部件，ok06、1）几个明明有碰撞的零件在运行“碰撞校核”命令时却被报告没有碰撞原因：这几个零件属于节点内的对象，而在选择时打开了“选择父对象”开关，导致零件没有实际被选中解决方法：选择时打开“选择节点中的目标”开关2）在图纸中无法选中圆孔的中心原因：用零件切割或多边形切割得到的圆孔实际上都是多边形孔模拟的，所以没有实际的圆心解决方法：用开螺栓孔的方法开圆孔3）视图在渲染模式下表现很难看，画面支离破碎原因： Xsteel是基于OpenGL的软件，一些对OpenGL标准支持有问题的显卡在绘图时会出错解决方法：编辑\TeklaStructures\\bat\environment目录下的文件（我们假定用户使用的是中国环境），找到rem set XS_USE_SOFTWARE_RENDERING=TRUE将前面的rem去掉，重新启动软件即可4）渲染视图的背景是黑色的，但我们希望将其改为白色解决方法：编辑\TeklaStructures\\bat\environment目录下的文件，找到rem set XS_BACKGROUND_COLOR= ，改为set XS_BACKGROUND_COLOR= 重新启动软件即可5）明明在模型中搭建了梁、柱或是定位点，但是却看不见a、可能原因：视图使用了显示过滤解决方法：双击相应视图，点击“过滤”按钮，将过滤选项关闭b、可能原因：搭建的对象位于当前视图景深以外解决方法：双击相应视图，调大其显示深度（我们强烈建议用户到相应标高或立面的视图上搭建对象，不要在其它视图面中进行）c、可能原因：搭建的对象位于工作区域以外解决方法：选中视图，右击鼠标，在菜单中选择“适合工作区域”07、1）我图纸中的焊接H型钢都是用"HI~~~~"表示的,我想用"BH~~~~"表示,有办法吗2）做详图的朋友都知道,当两个构件相对于某个平面对称时叫做"正反件",出图时仅出一种构件,其对称件可只注明对称该构件即可.请问XSTEEL中是如何出正反件的3）菜单"细部/增加零件"可以把工字型的三块板变成一个构件,请问这样做有什么意义这样做在材料表里会怎样显示构件的型号好象只是一块板吧!我想把三块板直接焊起来不就结了吗4）我做门刚全是在AUTOCAD里画出一条一条直线再导到XSTEEL里.但是我发现转到XSTEEL里后线的位置会有一些变化,很小,大约毫米不到,请问这是为什么5）两个零件不该焊的被我焊起来了,怎么找到那个焊缝符号啊难道一个一个的找答: 1>只能用自定义截面或输入CHS的截面型材来解决.2>在部件标记属性处添加适合(NS/FS).3>添加零件是创建一个零件以附加到所选择的主构件上,是属于预制部件.4>这样的误差在钢结构中是没有问题的.5>在视图属性把焊接显示为精确,焊缝可以精确显示在三维图中,在三维图中就可以找到多增加的焊缝.你可在渲染图中选择焊缝不显示,然后你把多焊的构件删除，然后撤销，与此构件相关的焊缝就会显示出来，这样你有利于你找到多余的焊缝。
tekla建模出图常用方法
01、教你如何将定义好的工程截面用于其它工程1）在已定义好的工程模型中有一个文件“PROFDB”，将该文件复制到其他工程模型中即可。
2）也可以复制到系统目录中02、节点是否可以进行自动切割我在画柱脚腹板肋板时，由于钢柱腹板厚度不一致，所以我把肋板画到了H型钢的中心轴线上。
期望在焊接时，系统会自动切割掉与H型钢腹板的交叉部位。
但从材料表的尺寸上来看，系统并没有按我想像的那样进行切割。
有一些柱脚，系统没有相对应的节点。
就只有自己创建吗？好像自定义节点很麻烦的。
楼上，你的原理就错了，建议你出图前执行一下碰撞校对，呵呵，会看出问题来的。
03、自定义截面的演示版（原创实例）附件:1）此截面为C型钢与T型钢的组合形式，下面通过实例介绍此组合截面的做法2）文件--目录--截面型材--定义横截面, 然后依次点选各转角点附件:3）当点选截面封闭后，点击鼠标中键，屏幕右下脚显示要求选择截面的中心点，点选轴线的交点处为此截面的中心，自动弹出如图所示的对话框，输入自定义截面的名称 101 ，然后确定，保存改变到模型文件夹4）文件--目录--截面型材--修改，激活一个截面，修改截面名为20005）在截面类型中，选择用户定义的固定的，在下面的截面图表类型中，选中刚才6）创建梁，选择刚才的截面名 2000 ，创建自定义的型材7）成果展示，渲染图04、装配数目序列重叠, 请问该如何解决附件:出现的错误如图片，请指点把所有的物体选中，然后指定全部从1开始编号，可以解决你的问题05、手把手教新手自定义接点！手把手教新手自定义接点！（新手蹭威望）1、按住alt选中要定义接点的所有部件，包括切割线2、菜单-细部-自定义接点单元3、把名称取好，位置一般选终端面4、点下一步，选对象（已经选好），再下一步5、选住部件，选次部件，ok06、1）几个明明有碰撞的零件在运行“碰撞校核”命令时却被报告没有碰撞原因：这几个零件属于节点内的对象，而在选择时打开了“选择父对象”开关，导致零件没有实际被选中解决方法：选择时打开“选择节点中的目标”开关2）在图纸中无法选中圆孔的中心原因：用零件切割或多边形切割得到的圆孔实际上都是多边形孔模拟的，所以没有实际的圆心解决方法：用开螺栓孔的方法开圆孔3）视图在渲染模式下表现很难看，画面支离破碎原因： Xsteel是基于OpenGL的软件，一些对OpenGL标准支持有问题的显卡在绘图时会出错解决方法：编辑\TeklaStructures\10.0\bat\environment目录下的china_env.bat文件（我们假定用户使用的是中国环境），找到 rem set XS_USE_SOFTWARE_RENDERING=TRUE将前面的rem去掉，重新启动软件即可4）渲染视图的背景是黑色的，但我们希望将其改为白色解决方法：编辑\TeklaStructures\10.0\bat\environment目录下的china_env.bat文件，找到rem set XS_BACKGROUND_COLOR=0.0 0.0 0.0，改为set XS_BACKGROUND_COLOR=1.0 1.0 1.0 重新启动软件即可5）明明在模型中搭建了梁、柱或是定位点，但是却看不见a、可能原因：视图使用了显示过滤解决方法：双击相应视图，点击“过滤”按钮，将过滤选项关闭b、可能原因：搭建的对象位于当前视图景深以外解决方法：双击相应视图，调大其显示深度（我们强烈建议用户到相应标高或立面的视图上搭建对象，不要在其它视图面中进行）c、可能原因：搭建的对象位于工作区域以外解决方法：选中视图，右击鼠标，在菜单中选择“适合工作区域”07、1）我图纸中的焊接H型钢都是用"HI~~~~"表示的,我想用"BH~~~~"表示,有办法吗?2）做详图的朋友都知道,当两个构件相对于某个平面对称时叫做"正反件",出图时仅出一种构件,其对称件可只注明对称该构件即可.请问XSTEEL中是如何出正反件的?3）菜单"细部/增加零件"可以把工字型的三块板变成一个构件,请问这样做有什么意义?这样做在材料表里会怎样显示构件的型号?好象只是一块板吧!我想把三块板直接焊起来不就结了吗?4）我做门刚全是在AUTOCAD里画出一条一条直线再导到XSTEEL里.但是我发现转到XSTEEL里后线的位置会有一些变化,很小,大约0.05毫米不到,请问这是为什么?5）两个零件不该焊的被我焊起来了,怎么找到那个焊缝符号啊?难道一个一个的找?答: 1>只能用自定义截面或输入CHS的截面型材来解决.2>在部件标记属性处添加适合(NS/FS).3>添加零件是创建一个零件以附加到所选择的主构件上,是属于预制部件.4>这样的误差在钢结构中是没有问题的.5>在视图属性把焊接显示为精确,焊缝可以精确显示在三维图中,在三维图中就可以找到多增加的焊缝.你可在渲染图中选择焊缝不显示,然后你把多焊的构件删除，然后撤销，与此构件相关的焊缝就会显示出来，这样你有利于你找到多余的焊缝。
tekla使用技巧
tekla使用技巧一、Tekla是什么？Tekla Structures是一款建筑信息建模（BIM）软件，由芬兰的Tekla Corporation开发。
它可以在建筑设计、制造和施工等各个阶段应用，包括结构分析、设计和详细制图。
二、基本操作技巧1. 快捷键熟练掌握Tekla的快捷键可以大大提高工作效率。
例如，Ctrl + S用于保存模型，Ctrl + Z用于撤销上一步操作，Ctrl + C用于复制选定对象等。
2. 鼠标操作鼠标的使用也是非常重要的。
左键拖动可选择对象，在选中状态下左键单击可编辑对象属性，在未选中状态下右键单击可进行快捷操作等。
3. 视图控制在模型中使用鼠标滚轮可以进行缩放操作，按住鼠标滚轮并移动可以进行平移操作。
同时还可以使用快捷键Ctrl + 1~9来切换不同视图。
4. 属性编辑器属性编辑器是Tekla中非常重要的一个工具。
通过它可以对选定对象进行属性设置和修改，例如材料、尺寸、颜色等。
同时还可以通过属性过滤器来筛选出符合条件的对象。
三、高级技巧1. 自定义组件库Tekla自带了大量的组件库，但是在实际工作中，我们可能需要自己创建一些特定的组件。
此时可以通过自定义组件库来实现。
首先需要创建一个新的组件库，然后将需要的对象复制到该库中即可。
2. 宏录制宏录制是一种非常方便的工具，可以将一系列操作记录下来并保存为宏文件。
在以后需要进行相同操作时，只需打开该宏文件即可自动执行这些操作。
3. 常用命令Tekla中有很多常用命令可以帮助我们快速完成工作，例如：（1）Create beam：创建梁；（2）Create column：创建柱子；（3）Create plate：创建板材。
熟练掌握这些命令可以大大提高工作效率。
4. 高级选项除了基本操作外，Tekla还有一些高级选项可以帮助我们更好地完成工作。
例如：（1）Modeling aid：建模辅助功能，包括网格线、坐标系、对齐等功能；（2）Clash check：冲突检测，用于检查模型中是否存在冲突；（3）Assembly drawing：装配图纸生成器，用于生成装配图纸等。
钢结构框架建模方法(tekla软件)
简易钢结构框架tekla软件建模、出图详解说明：本文详细介绍如何用TEKLA软件建模、出图。
下面通过一个小钢平台，逐步讲解钢结构详图软件建模的方式方法，本文简单，通俗易懂，目的在于有CAD画图基础的工程师快速上手学会建模，同时对建模中的困惑、注意事项、检查方法、各个命令的使用等做了一一解答，通过这个模型让你熟悉建模流程，出图方法。
逐步揭开tekla软件的神秘面纱。
三百六十行行行出状元，世上无难事只怕有心人，只要你用心从头看到尾，学到尾，我保证以后这种简单的结构您就可以建模出图，以此为基准由浅入深，活学活用慢慢成为详图高手，水平有限，只对新手传授经验及方法，大神勿喷。
一、新建模型打开TEKLA软件，点击新建，定义名称，选择保存位置，模型类型选单用户如下：二、创建轴线在CAD识图时用心查看轴线间距、标签等，必要时用草稿纸备注一下，复核后在TEKLA中输入，输入前切记，XY轴为相对尺寸，Z轴为绝对尺寸。
（重点说一下轴线是TEKLA软件的灵魂，这里输入时千万别嫌麻烦，为什么要用草稿纸备注就是要弄清、捋顺作为复核依据，一个模型中最不能错的就是轴线，这个是重中之重）注意一定要勾选磁性轴线，一定一定目的是如果后期轴线有变更对应构件会自动随轴线变化而变化，不会出现轴线改了，梁或长或短的现象。
三、生成视图右单击轴线下拉菜单，点击创建视图，选沿着轴线点击生成右侧对话框，单击显示调出视图属性对话框，这里面角度勾选改为平面，显示深度按照常规，改为200左右，其它可以不用调整，调整这个对话框主要目的在于，生成的所有视图属性统一，不用在一一调整了，如有特殊需要可以进行单项的微调。
依次点击修改、应用、确认，然后在轴线生成对话框点击创建，创建好的视图可以下面视图列表中查看。
在视图对话框依次打开1轴立面图，4.38米标高平面图，重点来了，这一步是对所创建的轴线进一步核查，不要嫌麻烦，当年老师傅教导我，永远记住一句话，费事就是省事，这一步做好，后面即使有点问题也可以好解决，如果轴线错了，模型搭的再好也白费，什么是师傅，师傅就是知道那是重点，必须死磕，哪些不重要可以放过。
tekla建模出图常用方法
01、教您如何将定义好的工程截面用于其它工程1)在已定义好的工程模型中有一个文件“PROFDB”,将该文件复制到其她工程模型中即可。
2)也可以复制到系统目录中02、节点就是否可以进行自动切割我在画柱脚腹板肋板时,由于钢柱腹板厚度不一致,所以我把肋板画到了H型钢的中心轴线上。
期望在焊接时,系统会自动切割掉与H型钢腹板的交叉部位。
但从材料表的尺寸上来瞧,系统并没有按我想像的那样进行切割。
有一些柱脚,系统没有相对应的节点。
就只有自己创建不？好像自定义节点很麻烦的。
楼上,您的原理就错了,建议您出图前执行一下碰撞校对,呵呵,会瞧出问题来的。
03、自定义截面的演示版(原创实例)附件:1) 此截面为C型钢与T型钢的组合形式,下面通过实例介绍此组合截面的做法2) 文件--目录--截面型材--定义横截面, 然后依次点选各转角点附件:3) 当点选截面封闭后,点击鼠标中键,屏幕右下脚显示要求选择截面的中心点,点选轴线的交点处为此截面的中心, 自动弹出如图所示的对话框, 输入自定义截面的名称 101 ,然后确定,保存改变到模型文件夹4) 文件--目录--截面型材--修改,激活一个截面,修改截面名为20005) 在截面类型中,选择用户定义的固定的,在下面的截面图表类型中,选中刚才6)创建梁,选择刚才的截面名 2000 ,创建自定义的型材7) 成果展示,渲染图04、装配数目序列重叠, 请问该如何解决附件:出现的错误如图片,请指点把所有的物体选中,然后指定全部从1开始编号,可以解决您的问题05、手把手教新手自定义接点！手把手教新手自定义接点！(新手蹭威望)1、按住alt选中要定义接点的所有部件,包括切割线2、菜单-细部-自定义接点单元3、把名称取好,位置一般选终端面4、点下一步,选对象(已经选好),再下一步5、选住部件,选次部件,ok06、1)几个明明有碰撞的零件在运行“碰撞校核”命令时却被报告没有碰撞原因:这几个零件属于节点内的对象,而在选择时打开了“选择父对象”开关, 导致零件没有实际被选中解决方法:选择时打开“选择节点中的目标”开关2)在图纸中无法选中圆孔的中心原因:用零件切割或多边形切割得到的圆孔实际上都就是多边形孔模拟的,所以没有实际的圆心解决方法:用开螺栓孔的方法开圆孔3)视图在渲染模式下表现很难瞧,画面支离破碎原因: Xsteel就是基于OpenGL的软件,一些对OpenGL标准支持有问题的显卡在绘图时会出错解决方法:编辑\TeklaStructures\10、0\bat\environment目录下的china_env、bat文件(我们假定用户使用的就是中国环境),找到 rem set XS_USE_SOFTWARE_RENDERING=TRUE将前面的rem去掉,重新启动软件即可4)渲染视图的背景就是黑色的,但我们希望将其改为白色解决方法:编辑\TeklaStructures\10、0\bat\environment目录下的china_env、bat文件,找到rem set XS_BACKGROUND_COLOR=0、0 0、0 0、0,改为set XS_BACKGROUND_COLOR=1、0 1、0 1、0 重新启动软件即可5)明明在模型中搭建了梁、柱或就是定位点,但就是却瞧不见a、可能原因:视图使用了显示过滤解决方法:双击相应视图,点击“过滤”按钮,将过滤选项关闭b、可能原因:搭建的对象位于当前视图景深以外解决方法:双击相应视图,调大其显示深度 (我们强烈建议用户到相应标高或立面的视图上搭建对象,不要在其它视图面中进行)c、可能原因:搭建的对象位于工作区域以外解决方法:选中视图,右击鼠标,在菜单中选择“适合工作区域”07、1)我图纸中的焊接H型钢都就是用"HI~~~~"表示的,我想用"BH~~~~"表示,有办法不?2)做详图的朋友都知道,当两个构件相对于某个平面对称时叫做"正反件",出图时仅出一种构件,其对称件可只注明对称该构件即可、请问XSTEEL中就是如何出正反件的?3)菜单"细部/增加零件"可以把工字型的三块板变成一个构件,请问这样做有什么意义?这样做在材料表里会怎样显示构件的型号?好象只就是一块板吧!我想把三块板直接焊起来不就结了不?4)我做门刚全就是在AUTOCAD里画出一条一条直线再导到XSTEEL里、但就是我发现转到XSTEEL里后线的位置会有一些变化,很小,大约0、05毫米不到,请问这就是为什么?5)两个零件不该焊的被我焊起来了,怎么找到那个焊缝符号啊?难道一个一个的找?答: 1>只能用自定义截面或输入CHS的截面型材来解决、2>在部件标记属性处添加适合(NS/FS)、3>添加零件就是创建一个零件以附加到所选择的主构件上,就是属于预制部件、4>这样的误差在钢结构中就是没有问题的、5>在视图属性把焊接显示为精确,焊缝可以精确显示在三维图中,在三维图中就可以找到多增加的焊缝、您可在渲染图中选择焊缝不显示,然后您把多焊的构件删除,然后撤销,与此构件相关的焊缝就会显示出来,这样您有利于您找到多余的焊缝。
tekla建模出图常用方法
01、教您如何将定义好的工程截面用于其它工程1)在已定义好的工程模型中有一个文件“PROFDB”,将该文件复制到其她工程模型中即可。
2)也可以复制到系统目录中02、节点就是否可以进行自动切割我在画柱脚腹板肋板时,由于钢柱腹板厚度不一致,所以我把肋板画到了H型钢的中心轴线上。
期望在焊接时,系统会自动切割掉与H型钢腹板的交叉部位。
但从材料表的尺寸上来瞧,系统并没有按我想像的那样进行切割。
有一些柱脚,系统没有相对应的节点。
就只有自己创建不？好像自定义节点很麻烦的。
楼上,您的原理就错了,建议您出图前执行一下碰撞校对,呵呵,会瞧出问题来的。
03、自定义截面的演示版(原创实例)附件:1) 此截面为C型钢与T型钢的组合形式,下面通过实例介绍此组合截面的做法2) 文件--目录--截面型材--定义横截面, 然后依次点选各转角点附件:3) 当点选截面封闭后,点击鼠标中键,屏幕右下脚显示要求选择截面的中心点,点选轴线的交点处为此截面的中心, 自动弹出如图所示的对话框, 输入自定义截面的名称 101 ,然后确定,保存改变到模型文件夹4) 文件--目录--截面型材--修改,激活一个截面,修改截面名为20005) 在截面类型中,选择用户定义的固定的,在下面的截面图表类型中,选中刚才6)创建梁,选择刚才的截面名 2000 ,创建自定义的型材7) 成果展示,渲染图04、装配数目序列重叠, 请问该如何解决附件:出现的错误如图片,请指点把所有的物体选中,然后指定全部从1开始编号,可以解决您的问题05、手把手教新手自定义接点！手把手教新手自定义接点！(新手蹭威望)1、按住alt选中要定义接点的所有部件,包括切割线2、菜单-细部-自定义接点单元3、把名称取好,位置一般选终端面4、点下一步,选对象(已经选好),再下一步5、选住部件,选次部件,ok06、1)几个明明有碰撞的零件在运行“碰撞校核”命令时却被报告没有碰撞原因:这几个零件属于节点内的对象,而在选择时打开了“选择父对象”开关, 导致零件没有实际被选中解决方法:选择时打开“选择节点中的目标”开关2)在图纸中无法选中圆孔的中心原因:用零件切割或多边形切割得到的圆孔实际上都就是多边形孔模拟的,所以没有实际的圆心解决方法:用开螺栓孔的方法开圆孔3)视图在渲染模式下表现很难瞧,画面支离破碎原因: Xsteel就是基于OpenGL的软件,一些对OpenGL标准支持有问题的显卡在绘图时会出错解决方法:编辑\TeklaStructures\10、0\bat\environment目录下的china_env、bat文件(我们假定用户使用的就是中国环境),找到 rem set XS_USE_SOFTWARE_RENDERING=TRUE将前面的rem去掉,重新启动软件即可4)渲染视图的背景就是黑色的,但我们希望将其改为白色解决方法:编辑\TeklaStructures\10、0\bat\environment目录下的china_env、bat文件,找到rem set XS_BACKGROUND_COLOR=0、0 0、0 0、0,改为set XS_BACKGROUND_COLOR=1、0 1、0 1、0 重新启动软件即可5)明明在模型中搭建了梁、柱或就是定位点,但就是却瞧不见a、可能原因:视图使用了显示过滤解决方法:双击相应视图,点击“过滤”按钮,将过滤选项关闭b、可能原因:搭建的对象位于当前视图景深以外解决方法:双击相应视图,调大其显示深度 (我们强烈建议用户到相应标高或立面的视图上搭建对象,不要在其它视图面中进行)c、可能原因:搭建的对象位于工作区域以外解决方法:选中视图,右击鼠标,在菜单中选择“适合工作区域”07、1)我图纸中的焊接H型钢都就是用"HI~~~~"表示的,我想用"BH~~~~"表示,有办法不?2)做详图的朋友都知道,当两个构件相对于某个平面对称时叫做"正反件",出图时仅出一种构件,其对称件可只注明对称该构件即可、请问XSTEEL中就是如何出正反件的?3)菜单"细部/增加零件"可以把工字型的三块板变成一个构件,请问这样做有什么意义?这样做在材料表里会怎样显示构件的型号?好象只就是一块板吧!我想把三块板直接焊起来不就结了不?4)我做门刚全就是在AUTOCAD里画出一条一条直线再导到XSTEEL里、但就是我发现转到XSTEEL里后线的位置会有一些变化,很小,大约0、05毫米不到,请问这就是为什么?5)两个零件不该焊的被我焊起来了,怎么找到那个焊缝符号啊?难道一个一个的找?答: 1>只能用自定义截面或输入CHS的截面型材来解决、2>在部件标记属性处添加适合(NS/FS)、3>添加零件就是创建一个零件以附加到所选择的主构件上,就是属于预制部件、4>这样的误差在钢结构中就是没有问题的、5>在视图属性把焊接显示为精确,焊缝可以精确显示在三维图中,在三维图中就可以找到多增加的焊缝、您可在渲染图中选择焊缝不显示,然后您把多焊的构件删除,然后撤销,与此构件相关的焊缝就会显示出来,这样您有利于您找到多余的焊缝。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。

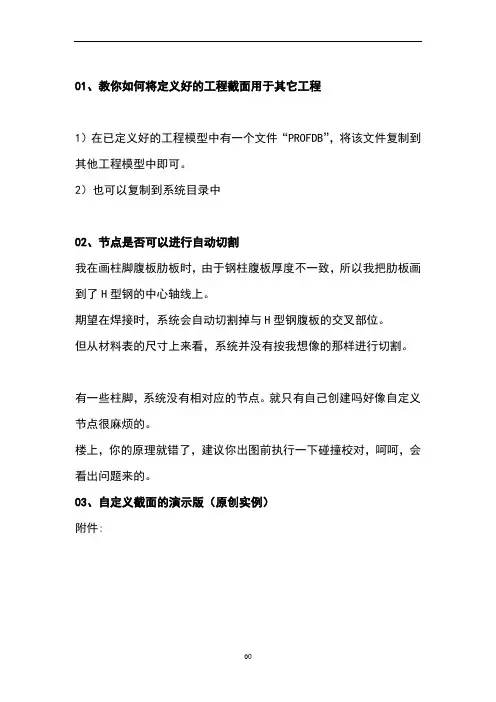

01、教你如何将定义好的工程截面用于其它工程1）在已定义好的工程模型中有一个文件“PROFDB”，将该文件复制到其他工程模型中即可。
2）也可以复制到系统目录中02、节点是否可以进行自动切割我在画柱脚腹板肋板时，由于钢柱腹板厚度不一致，所以我把肋板画到了H型钢的中心轴线上。
期望在焊接时，系统会自动切割掉与H型钢腹板的交叉部位。
但从材料表的尺寸上来看，系统并没有按我想像的那样进行切割。
有一些柱脚，系统没有相对应的节点。
就只有自己创建吗？好像自定义节点很麻烦的。
楼上，你的原理就错了，建议你出图前执行一下碰撞校对，呵呵，会看出问题来的。
03、自定义截面的演示版（原创实例）附件:1）此截面为C型钢与T型钢的组合形式，下面通过实例介绍此组合截面的做法2）文件--目录--截面型材--定义横截面, 然后依次点选各转角点附件:3）当点选截面封闭后，点击鼠标中键，屏幕右下脚显示要求选择截面的中心点，点选轴线的交点处为此截面的中心，自动弹出如图所示的对话框，输入自定义截面的名称 101 ，然后确定，保存改变到模型文件夹4）文件--目录--截面型材--修改，激活一个截面，修改截面名为20005）在截面类型中，选择用户定义的固定的，在下面的截面图表类型中，选中刚才6）创建梁，选择刚才的截面名 2000 ，创建自定义的型材7）成果展示，渲染图04、装配数目序列重叠, 请问该如何解决附件:出现的错误如图片，请指点把所有的物体选中，然后指定全部从1开始编号，可以解决你的问题05、手把手教新手自定义接点！手把手教新手自定义接点！（新手蹭威望）1、按住alt选中要定义接点的所有部件，包括切割线2、菜单-细部-自定义接点单元3、把名称取好，位置一般选终端面4、点下一步，选对象（已经选好），再下一步5、选住部件，选次部件，ok06、1）几个明明有碰撞的零件在运行“碰撞校核”命令时却被报告没有碰撞原因：这几个零件属于节点内的对象，而在选择时打开了“选择父对象”开关，导致零件没有实际被选中解决方法：选择时打开“选择节点中的目标”开关2）在图纸中无法选中圆孔的中心原因：用零件切割或多边形切割得到的圆孔实际上都是多边形孔模拟的，所以没有实际的圆心解决方法：用开螺栓孔的方法开圆孔3）视图在渲染模式下表现很难看，画面支离破碎原因： Xsteel是基于OpenGL的软件，一些对OpenGL标准支持有问题的显卡在绘图时会出错解决方法：编辑\TeklaStructures\10.0\bat\environment目录下的china_env.bat文件（我们假定用户使用的是中国环境），找到 rem set XS_USE_SOFTWARE_RENDERING=TRUE将前面的rem去掉，重新启动软件即可4）渲染视图的背景是黑色的，但我们希望将其改为白色解决方法：编辑\TeklaStructures\10.0\bat\environment目录下的china_env.bat文件，找到rem set XS_BACKGROUND_COLOR=0.0 0.0 0.0，改为set XS_BACKGROUND_COLOR=1.0 1.0 1.0 重新启动软件即可5）明明在模型中搭建了梁、柱或是定位点，但是却看不见a、可能原因：视图使用了显示过滤解决方法：双击相应视图，点击“过滤”按钮，将过滤选项关闭b、可能原因：搭建的对象位于当前视图景深以外解决方法：双击相应视图，调大其显示深度（我们强烈建议用户到相应标高或立面的视图上搭建对象，不要在其它视图面中进行）c、可能原因：搭建的对象位于工作区域以外解决方法：选中视图，右击鼠标，在菜单中选择“适合工作区域”07、1）我图纸中的焊接H型钢都是用"HI~~~~"表示的,我想用"BH~~~~"表示,有办法吗?2）做详图的朋友都知道,当两个构件相对于某个平面对称时叫做"正反件",出图时仅出一种构件,其对称件可只注明对称该构件即可.请问XSTEEL中是如何出正反件的?3）菜单"细部/增加零件"可以把工字型的三块板变成一个构件,请问这样做有什么意义?这样做在材料表里会怎样显示构件的型号?好象只是一块板吧!我想把三块板直接焊起来不就结了吗?4）我做门刚全是在AUTOCAD里画出一条一条直线再导到XSTEEL里.但是我发现转到XSTEEL里后线的位置会有一些变化,很小,大约0.05毫米不到,请问这是为什么?5）两个零件不该焊的被我焊起来了,怎么找到那个焊缝符号啊?难道一个一个的找?答: 1>只能用自定义截面或输入CHS的截面型材来解决.2>在部件标记属性处添加适合(NS/FS).3>添加零件是创建一个零件以附加到所选择的主构件上,是属于预制部件.4>这样的误差在钢结构中是没有问题的.5>在视图属性把焊接显示为精确,焊缝可以精确显示在三维图中,在三维图中就可以找到多增加的焊缝.你可在渲染图中选择焊缝不显示,然后你把多焊的构件删除，然后撤销，与此构件相关的焊缝就会显示出来，这样你有利于你找到多余的焊缝。
第一条,XSTEEL本身有BH,你找找看,我记得是在UESR***什么什么的那个参数截面里面,不好意思,我现在这电脑没有XSTEEL,说得含糊了. 另外，即使没有，那也没有关系,因为这个是可以添加的,很方便。
XSTEEL本身就是很灵活的。
1>型钢在料表的表示方式是根据profiles内定义时的表示方式来写的,你若不喜欢它的写法可以把你要的型钢资料用你喜欢的表示方式储存,在来取用即可2>xsteel无法将oppo.的构件用注明的方式表示,需分放不同图中,你说的是传统用手工绘图偷懒得方式,在图上标OPPO.水平差的工人也容易做错3〉一般工做实务上对组合式的H型钢,都是先组立,再焊附件,设计图上也是用组合型钢称呼,所以材料表中若能用型钢的表示方示来表示是最合理的,你用铁板焊,料表会捡3块铁板4〉为何不直接在XSTEEL中建,AUTOCAD与XSTEEL间会有微小的误差5〉你也可以选焊错那块料-->右键-->INQUIRE--->WELD PARTS--->TO,该件的焊接符号会变高亮度,杀掉它08、如何设置XSTEEL的打印线宽？？想把红色线定义为.4打开文件\目录\打印\修改的装置目录,选择颜色表格进行打印线宽的设置.09、问：我现在做了一个工程，甲方要求曲梁做成变截面的，但是我在创建时，图形显示总是等截面的．我又试着用它画了一个直线梁，这时显示是等截面的．那位大师帮我解答一下．答：用三块板来搭，不要用参数化的PHI...问：三块板搭成后，如何能形成整体梁的属性答：三块板用部件增加这个命令，组合起来，就变成一个零件了。
但我个人认为，如此复杂的梁，加工厂也是很难加工的，我建议你与加工厂联系一下，看看他们的实际需求，分为三块板加工，这样大家都方便吗，对不对？用上海话讲，准确得不得了。
这种情况工厂肯定是用三块版来做的，所以你只需要把模型里三块板焊接到一起就好了。
建议焊接时腹板作为主零件。
20、问：用S53做门式刚架,柱总分成两截,且翼缘板的宽度也不一样，这是为什么呢？用S53创建门架，我发现一个问题：不好自动创建隅撑,如图，是不是只有手工创建了呢答：这是因为柱有一个排料长度,如果不想排料,在"柱"页中将排料长度设定大于你的柱高就可以了.翼缘板的宽厚可在"部件"页设定.在做隅撑时,首先选择变截面梁上翼缘板(或腹板,不要选择下翼板),再选择檩条即可,很方便. 怎么不直接用S2问:模型建好出图后,感觉尺寸标注太杂(变截面梁或柱的构件图),一张一张的修改感觉太累,请问楼主有什么好的方法?答：可以充分利用连接图纸视图的命令。
举个例子：比如你有好多根柱子，其差别只有一点点，你就不必每一张图纸都重新作一遍每个剖面图，可以从已经作好的图纸中把需要的试图复制过来。
这样就和CAD中有些相似了。
但主视图可就没办法了，只能重新标注一遍了。
问：xsteel中有没有直接输入坐标的功能,然后生成点或线,谢谢!(我自己都是一个点作两条辅助线,特烦)答：当然有了，这是个很常用的命令啊，你试试创建”点阵列“看看，肯定可以很迅速的创建你所有的需要的点的！1、怎么将一个工程定义好的截面用于另外一个工程中？你可以在模型目录下看到一个文件 PROFDB.BIN，它记录了你的截面信息。
你可以把它复制到系统目录下，D:\TeklaStructures\10.0\environments\china\profil2、如何使用参考模型？在下拉菜单属性——钢结构——参考模型里设置好参考模型的路径和文件名，再到零件——参考对象里把它导进来。
3、是否可以将一个模型的部分构件复制到另外一个模型？用下拉菜单编辑——复制——从模型命令，其中它会要求你填要复制进来的模型的状态编号，你可以事先到被复制模型中将需要复制的部分设置一个特殊的状态编号，比如555，默认都是1的。
修改状态编号到属性——状态编号里去改。
4、如何将定制好的一些数据（如模板、轴线、节点参数等）用于以后的工程？还有就是为什么我定制好的构件图纸、整体布置图等属性，在XSTEEL重启后，就完全恢复到未定制之前，是不是因为我修改完后没有用小写standard保存？你希望保存下来就需要给各种设置起个名字保存起来，需要启动是自动读取的话就必须用小写standard保存，所有这些文件都位于模型的ATTRIBUTES目录下，可以复制到系统目录下D:\TeklaStructures\10.0\environments\china\system以对其他模型起作用。
5、如何修改用户自定义节点的名称？没有办法改6、为何“布置...”完成表格后创建的图纸中所有表格均不见了，怎么解决？其中只要有一个位置关联不正确就会全部消失，这一般发生你修改原来的布置，例如原来B是基于A定位的，你把A换成C，却没有更新B的定位，就会发生什么都看不见的情况。
7、怎么将已存在的一个节点中的零件与其它构件连接定制参数化节点？在定制自定义节点时单选这个零件就可以，不过应该先把节点炸掉8、图纸创建完后所有视图都跑图框外了，挪好之后，右键“重置视图”其又恢复原状，是否可以将其固定不动？还有就是能否控制其在图框之内？所有的都跑到外面可能是因为你的整个图框本身是一个模板，XSTEEL 的图纸内容默认是不可以放在模板内部的，你需要去布置里将图框模板的“透明”选项打开。
视图手工拖过之后不要运行“放置视图”命令，否则会跑掉的。
9、为什么构件编号出现不连续的情况，是不是有些构件号编错了？可能是因为你在建模一半时编过号，然后删除了其中某些零件，在XSTEEL里默认删掉杆件后其编号是空缺的，你可以去设置——编号里将重新使用老编号选项打开。
