第1章习题1-1 绘出图1-7所示的唧筒机构的机构运动简图。
1-2 绘出图1-8所示叶片式油泵的机构运动简图。
1-3 绘出图1-9所示回转柱塞泵的机构运动简图。
1-4 绘出图1-10所示冲床架机构的机构运动简图。
1-5 试判断图1-11、图1-12所示运动链能否成为机构，并说明理由。
若不能成为机构，请提出修改办法。
1-6 计算图1-13至图1-20所示各机构的自由度，并指出其中是否含有复合铰链、局部自由度或虚约束，说明计算自由度时应做何处理。
1-7 计算图1-21至图1-26所示各机构的自由度，用低副代替高副，并确定机构所含杆组的数目和级别以及机构的级别。
第1章综合测试题1-1 填空题及简答题(1)平面机构中若引入一个高副将带入个约束，而引入一个低副将带入人约束。
（2）高副低代必须满足的条件是，。
（3）何谓运动链？运动链具备什么条件才具有运动的可能性？具备什么条件才具有运动的确定性？运动链具备什么条件才能成为机构？（4）何谓机构运动简图？绘制的步骤如何？（5）机构具有确定运动的条件是什么？（6）在计算平面机构自由度时应注意哪些事项？（7）杆给具有什么特点？如何确定杆组的级别？（8）如果确定机构的级别？选择不同原动件对机构的级别有无影响？1-2 画出图1-27所示油泵的机构运动简图，并计算其自由度。
1-3 判别图1-28、图1-29所示运动链能否成为机构，并说明理由。
如果有复合铰链、局部自由度或虚约束，需一一指出。
1-4 试用低副代替图1-30所示机构中的高副，并说明高副低代的一般方法。
1-5 图1-31所示为一机构的初拟设计方案，试从机构自由度的概念分析其设计是否会理，并提出修改措施。
又问，在此初似设计方案中，是否存在复合铰链、局部自由度和虚约束？1-6 计算图1-32所示机构的自由度，并在高副低代后，确定机构所含杆组的数目和级别并判断机构的级别。
第1章习题参考答案1-5 F=0，机构不能运动F=0，机构不能运动1-6 F=1F=1F=1F=2F=1F=1F=1F=11-7 F=1，Ⅱ级机构F=1，Ⅱ级机构F=1，Ⅱ级机构F=1，Ⅲ级机构，一个Ⅱ级杆组，一个Ⅱ级杆组F=1，Ⅱ级机构F=1，Ⅲ级机构第1章综合测试题参考答案1-2 F=11-3 F=0，不能成为机构；F=1，能成为机构，F（G）为虚约束1-5 E为虚约束，B为局部自由度1-6 F=1，一个Ⅲ级杆组，一个Ⅰ级杆组，Ⅲ级机构。
机械原理期末考试试卷及答案
机械原理试卷一、填空及选择题（每空1分，共20分）1．机器的制造单元是______，运动单元是__________；机构具有确定运动的条件是其自由度数等于_________数。
2．曲柄摇杆机构有死点位置时，__________是主动件，此时_______与__________共线。
3．一对渐开线标准直齿圆柱齿轮正确啮合的条件是_____________。
4．斜齿轮的模数和压力角在__________（法面、端面、轴面）内取标准值；锥齿轮当量齿数Z V=______________。
5．蜗杆机构传动的主动件是__________（蜗杆、蜗轮、蜗杆蜗轮皆可）。
6．移动副中驱动力作用于______内将发生自锁；传动副中驱动力为一单力且作用于_______内将发生自锁。
7．质量分布在同一平面内的回转体，经静平衡后_______________（一定、不一定、一定不）满足动平衡，经动平衡后___________（一定、不一定、一定不）满足静平衡；质量分布于不同平回转面内的回转体，经静平衡后____________（一定、不一定、一定不）满足动平衡，经动平衡后____________（一定、不一定、一定不）满足静平衡。
8．机器周期性速度波动的调节方法一般是加装________________，非周期性速度波动调节方法是除机器本身有自调性的外一般加装____________。
9. 说出两种变回转运动为直线运动的机构：______，_______。
1.零件、构件、原动件-------------------------------------------------------------------3分2.摇杆连杆从动曲柄----------------------------------------------------------------3分3.模数相等，压力角相等----------------------------------------------------------------1分4.法面Z / cosδ------------------------------------------------------------------------1分5.蜗杆蜗轮皆可----------------------------------------------------------------------------1分6.摩擦角摩擦圆------------------------------------------------------------------------2分7.一定一定不一定一定----------------------------------------------------------1分8.飞轮调速器----------------------------------------------------------------------------2分9.曲柄滑块齿轮齿条----------------------------------------------------------------2分二、计算图示机构的自由度（5分）F=3×7－2×10－0＝1三、如下图所示行程速度变化系数为1 的曲柄摇杆机构，已知曲柄连架杆固定铰链中心处图示机架平面（直线OO’）位置上，并已知摇杆的两个极限位置C1D，C2D及摇杆长度CD= C1D=C2D，求其余三个构件的杆长。
机械原理期末考试及答案
《机械原理》试卷参考答案开课单位：机械工程学院，考试形式：闭卷，允许带 计算器、绘图仪器 入场一、是非题（共10分，每小题2分，对者在括号内打“√”，错者打“×”1、(× ) 当机构的自由度数小于机构的原动件数时，机构将具有确定的相对运动。
2、(√ ) 不论刚性转子上有多少个不平衡质量，也不论它们如何分布，只需在任意选定的两个平面内，分别适当地加一平衡质量，即可达到动平衡。
3、(× ) 在其他参数不变的前提下，槽面摩擦较平面摩擦的摩擦力较大，是因为前者摩擦系数较大。
4、(√) 在移动副中，当驱动力作用线在摩擦锥之内，则发生自锁。
5、(√ ) 对于单自由度的机械系统，若选定等效构件为移动件时，其等效质量是按等效前后动能相等的条件进行计算的。
二、填空题（共10分，每空11、飞轮主要用以调节 周期性 速度波动，若不考虑其他因素，只为了减小飞轮尺寸和重量，应将其安装在 高速 轴上。
2、刚性转子的静平衡就是要使 惯性力 之和为零；而刚性转子的动平衡则要使 惯性力 之和及 惯性力偶矩 之和均为零。
3、三个彼此作平面相对运动的构件共有 3 个瞬心，且必位于 同一直线 上。
4、在机构运动分析的速度多边形中，机架的速度影像是 极点 。
速度影像和加速度影像原理只适用 于 同一构件 。
5、当机械的效率0≤η时，机构则发生 自锁 。
三、（共10分）计算图1所示机构的自由度，并判断机构的运动确定性，如机构中存在复合铰链、局部自由度图1虚约束局部自由度复合铰链复合铰链b)a)四、（共20分）图2所示为铰链四杆机构的机构运动简图，已知连架杆1为主动件，匀速转动，角速度101=ωrad/s ，转向如图示。
各构件长度分别为：AB=30，BC=40，CD=50，AD=60 (单位为：mm)，构件AB 的方位角为60o ，ABE 为等边三角形。
试用图解法求解该运动位置： 1）构件1的速度影像；2）找出该瞬时在连杆2和摇杆3上，与连架杆1上E 2和E 3。
机械原理考试试题与答案

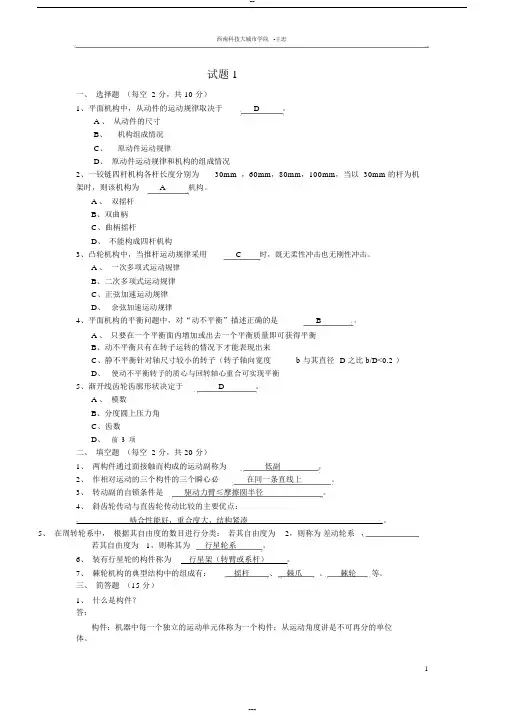

西南科技大城市学院-王忠试题 1一、选择题（每空 2 分，共 10 分）1、平面机构中，从动件的运动规律取决于D。
A 、从动件的尺寸B、机构组成情况C、原动件运动规律D、原动件运动规律和机构的组成情况2、一铰链四杆机构各杆长度分别为30mm ，60mm，80mm，100mm，当以 30mm 的杆为机架时，则该机构为A机构。
A 、双摇杆B、双曲柄C、曲柄摇杆D、不能构成四杆机构3、凸轮机构中，当推杆运动规律采用C时，既无柔性冲击也无刚性冲击。
A 、一次多项式运动规律B、二次多项式运动规律C、正弦加速运动规律D、余弦加速运动规律4、平面机构的平衡问题中，对“动不平衡”描述正确的是B。
A 、只要在一个平衡面内增加或出去一个平衡质量即可获得平衡B、动不平衡只有在转子运转的情况下才能表现出来C、静不平衡针对轴尺寸较小的转子（转子轴向宽度 b 与其直径 D 之比 b/D<0.2 ）D、使动不平衡转子的质心与回转轴心重合可实现平衡5、渐开线齿轮齿廓形状决定于D。
A 、模数B、分度圆上压力角C、齿数D、前3项二、填空题（每空 2 分，共 20 分）1、两构件通过面接触而构成的运动副称为低副。
2、作相对运动的三个构件的三个瞬心必在同一条直线上。
3、转动副的自锁条件是驱动力臂≤摩擦圆半径。
4、斜齿轮传动与直齿轮传动比较的主要优点：啮合性能好，重合度大，结构紧凑。
5、在周转轮系中，根据其自由度的数目进行分类：若其自由度为2，则称为差动轮系，若其自由度为1，则称其为行星轮系。
6、装有行星轮的构件称为行星架（转臂或系杆）。
7、棘轮机构的典型结构中的组成有：摇杆、棘爪、棘轮等。
三、简答题（15 分）1、什么是构件？答：构件：机器中每一个独立的运动单元体称为一个构件；从运动角度讲是不可再分的单位体。
2、何谓四杆机构的“死点”？答：当机构运转时，若出现连杆与从动件共线时，此时γ =0，主动件通过连杆作用于从动件上的力将通过其回转中心，从而使驱动从动件的有效分力为零，从动件就不能运动，机构的这种传动角为零的位置称为死点。
机械原理考试题目含答案
机械原理考试题⽬含答案⼀、单项选择题1．斜齿轮的标准模数和压⼒⾓在（ B ）上。
A. 端⾯B. 法⾯C. 轴⾯ D．前⾯的答案都不对2．由4个构件组成的复合铰链，共有（C ）个转动副。
A．1 B．2C．3 D．43．离基圆越近，渐开线曲率半径（ C ）。
A．越⼤ B．不变 C．越⼩ D．减⼩或不变4．渐开线齿轮的压⼒⾓指的是( C ) P202A．基圆上的压⼒⾓ B．齿根圆上的压⼒⾓C．分度圆上的压⼒⾓ D．齿顶圆上的压⼒⾓5．⼀对渐开线斜齿圆柱齿轮在啮合传动过程中，⼀对齿廓上的接触线长度是变化的。
( C )A．由⼩到⼤逐渐变化 B.由⼤到⼩逐渐变化C．由⼩到⼤再到⼩逐渐变化 D.始终保持定值6．⽆急回特性的平⾯连杆机构中，⾏程速⽐系数( B )。
A K=0.5B K=1C K=1.5 D. K=27．（ B ）为⽆穷⼤引起的冲击为刚性冲击。
P171A.速度B.加速度C.加速度的导数 D．前⾯的答案都不对8．曲柄摇杆机构中，摇杆的两个极限位置出现在（ C ）。
A．曲柄和机架共线的两个位置B．摇杆和连杆共线的两个位置C．曲柄和连杆共线的两个位置 D．摇杆和机架共线的两个位置9．⼀对标准渐开线直齿圆柱齿轮传动中，若实际中⼼距⼤于标准中⼼距，那么其传动⽐( B )P200A．增⼤ B．不变 C．变⼩ D．变⼩或不变10．已知⼀渐开线标准直齿圆柱齿轮，齿数25，齿顶⾼系数为1，顶圆直径135 mm，则其模数⼤⼩应为 ( C )da=(z+2ha*)mA.2 mmB.4 mmC.5 mmD.6 mm11．两构件组成运动副的必备条件是[ A ]。
A．直接接触且具有相对运动；B．直接接触但⽆相对运动；C．不接触但有相对运动；D．不接触也⽆相对运动。
12．在平⾯连杆机构中，若满⾜“最短杆长度+最长杆长度≤其余两杆之和”的条件，使机构成摇杆机构，应[ B ]。
P132A．固定最短杆 B．固定最短杆的邻边C．固定最长杆 D．固定最短杆的对边13．要使机构具有确定的相对运动，其条件是[ C ]。
机械原理期末考试测试题及答案详解
机械原理测试题一．判断题（正确的填写“ T”，错误的填写“ F”）1、依据渐开线性质，基圆内无渐开线，所以渐开线齿轮根圆一定设计比基圆大。
（ F）2、对心的曲柄滑块机构，其行程速比系数K 必定等于一。
（ T）3、在平面机构中，一个高副引入二个拘束。
（ F）4、在直动从动件盘形凸轮机构中，若从动件运动规律不变，增大基圆半径，则压力角将减小（ T）5、在铰链四杆机构中，只需知足杆长和条件，则该机构必定有曲柄存在。
（ F）6、滚子从动件盘形凸轮的本质轮廓曲线是理论轮廓曲线的等距曲线。
（ T ）7、在机械运动中，总有摩擦力存在，所以，机械功总有一部分耗费在战胜摩擦力上。
（ T）8、任何机构的从动件系统的自由度都等于零。
（ T）9、一对直齿轮啮合传动，模数越大，重合度也越大。
（ F）10、在铰链四杆机构中，若以曲柄为原动件时，机构会出现死点地点。
（ F）11、一对相啮合的标准齿轮，小轮的齿根厚度比大轮的齿根厚度大。
（ F）12、在曲柄滑块机构中，只需原动件是滑块，就必定有死点存在。
（ T）13、两构件之间以点、线接触所构成的平面运动副称为高副，它产生两个拘束，而保存一个自由度。
（ F）14、一对直齿轮啮合传动，模数越大，重合度也越大。
（ F ）15、平面四杆机构有无急回特征取决于极位夹角能否大于零。
（ T）16、关于刚性转子，已知足动均衡者，也必知足静均衡。
（ T）17、滚子从动件盘形凸轮的基圆半径和压力角应在凸轮的理论轮廓上胸怀。
（ T ）18、在考虑摩擦的转动副中，当匀速转动时，总反力作用线永久切于摩擦圆。
（T）19、当机构的自由度数大于零，且等于原动件数，则该机构拥有确立的相对运动。
（T）20、关于单个标准齿轮来说，节圆半径就等于分度圆半径。
（ F ）二、选择题1、为了减小机器运行中周期性速度颠簸的程度，应在机器中安装（B）。
A）调速器； B ）飞轮； C ）变速装置。
2、重合度εα = 1.6表示在本质啮合线上有（ C ）长度属于双齿啮合区。
(完整版)机械原理期末题库(附答案)
（完整版）机械原理期末题库（附答案）(完整版)机械原理期末题库(附答案) 机械原理期末题库（本科类）一、填空题：1.机构具有确定运动的条件是机构的自由度数等于。
2.同一构件上各点的速度多边形必于对应点位置组成的多边形。
3.在转子平衡问题中，偏心质量产生的惯性力可以用相对地表示。
4.机械系统的等效力学模型是具有，其上作用有的等效构件。
5.无急回运动的曲柄摇杆机构，极位夹角等于，行程速比系数等于。
6.平面连杆机构中，同一位置的传动角与压力角之和等于。
7.一个曲柄摇杆机构，极位夹角等于36o，则行程速比系数等于。
8.为减小凸轮机构的压力角，应该凸轮的基圆半径。
9.凸轮推杆按等加速等减速规律运动时，在运动阶段的前半程作运动，后半程作运动。
10.增大模数，齿轮传动的重合度；增多齿数，齿轮传动的重合度。
11.平行轴齿轮传动中，外啮合的两齿轮转向相，内啮合的两齿轮转向相。
12.轮系运转时，如果各齿轮轴线的位置相对于机架都不改变，这种轮系是轮系。
13.三个彼此作平面运动的构件共有个速度瞬心，且位于。
14.铰链四杆机构中传动角γ为，传动效率最大。
15.连杆是不直接和相联的构件；平面连杆机构中的运动副均为。
16.偏心轮机构是通过由铰链四杆机构演化而来的。
17.机械发生自锁时，其机械效率。
18.刚性转子的动平衡的条件是。
19.曲柄摇杆机构中的最小传动角出现在与两次共线的位置时。
20.具有急回特性的曲杆摇杆机构行程速比系数k 1。
21.四杆机构的压力角和传动角互为，压力角越大，其传力性能越。
22.一个齿数为Z，分度圆螺旋角为β的斜齿圆柱齿轮，其当量齿数为。
23.设计蜗杆传动时蜗杆的分度圆直径必须取值，且与其相匹配。
24.差动轮系是机构自由度等于的周转轮系。
25.平面低副具有个约束，个自由度。
26.两构件组成移动副，则它们的瞬心位置在。
27.机械的效率公式为，当机械发生自锁时其效率为。
28.标准直齿轮经过正变位后模数，齿厚。
【机械原理期末复习题库】经典题目集锦1
【机械原理期末复习题库】经典题⽬集锦1《机械原理》题库1绪论⼀、单选题1、下列不属于机器或机械的是_________。
A、内燃机B、连杆C、数控车床D、计算机2、下列通常情况不属于构件的是_________。
A、曲柄B、滑块C、螺钉D、连杆3、下列说法中正确的是_________。
A、机构具有确定的功能B、机器只有传递运动和动⼒的功能C、机构是由机器组成的D、机器是由机构组成的4、下列说法中不正确的是_________。
A、构件是运动的单元B、零件是制造的单元C、构件是由零件组成的D、螺栓通常作为⼀种构件⼆、多选题1、下列属于机器特征的是（）A、⼈造的实物组合体B、各部分之间具有确定的相对运动C、具有确定的功能D、具有特定的结构2、下列属于机器和机构共同特征的是（）A、⼈造的实物组合体B、各部分之间具有确定的相对运动3、根据⼯作类型或⽤途的不同，机器可分为哪⼏类？（）A、动⼒机器B、加⼯机器C、运输机器D、信息机器4、⼀台现代化机器的组成部分包括（）A、动⼒部分B、执⾏部分C、传动部分D、控制部分三、填空题1、现代机械⼀般由动⼒部分、传动部分、执⾏系统、控制部分四个部分组成。
2、根据⼯作类型或⽤途的不同，机器可分为动⼒机器、加⼯机器、运输机器、信息机器。
3、各部分具有确定的相对运动，⽤来传递运动和动⼒的实物组合体称为机构。
4、各部分具有确定的相对运动，并具有确定功能的实物组合体称为机器。
2机构的组成和结构分析⼀、单选题1、下列说法中不正确的是_________。
A、构件是运动的单元B、零件是制造的单元C、构件是由零件组成的D、螺栓通常作为⼀种构件2、两构件通过点或线接触⽽构成的运动副称为_________。
A、凸轮副B、齿轮副C、⾼副D、低副3、下列属于平⾯低副的是_________。
A、转动副B、螺旋副C、凸轮副D、齿轮副4、下列属于空间运动副的是_________。
A、转动副5、机构具有确定运动的条件是_________。
