显微镜法测试粉体粒度、粒度分布及形貌-(1)教学提纲
显微镜法测试粉体粒度、粒度分布及形貌-
(1)
实验二显微镜法测试粉体粒度、粒度分布
及形貌
一、目的意义
显微镜是少数能对单个颗粒同时进行观测和测量的方法。
除颗粒大小外，它还可以对颗粒的形状(球形、方形、条形、针形、不规则多边形等)、颗粒结构状况（实心、空心、疏松状、多孔状等）以及表面形貌等有一个认识和了解。
因此显微镜法是一种最基本也是最实用的测量方法，常被用来作为对其他测量方法的一种校验甚至确定的方法。
本实验的目的：
通过使用生物显微镜观察粉末的形状和粒度掌握：
1、制样方法及计算方法
2、数据处理
3、粒度分布曲线的描绘
二、方法实质
生物显微镜是透光式光学显微镜的一种。
用生物显微镜法检测粉末是一般材料实验室中通用的方法。
虽然计算颗粒数目有限。
粒度数据往往缺乏代表性，但它是唯一的对单个颗粒进行测量的粒度分析方法。
此法还具有直观性可以研究颗粒外表形态。
因此称为粒度分析的基本方法之一。
测试时首先将欲测粉末样品分散在载玻片上。
并将载玻片置于显微镜载物台上。
通过选择适当的物镜目镜放大倍数和配合调节焦距到粒子的轮廓清晰。
粒径的大小用标定过的目镜测微尺度量，样品粒度的范围过宽时，可通过变换镜
头放大倍数或配合筛分法进行。
观测若干视场，当计数粒子足够多时，测量结果可反映粉末的粒度组成，进而还可以计算粉末平均粒度。
三、仪器与原材料
物镜测微尺、标准测微尺、生物显微镜、分散剂（酒精、环乙醇等）、玻璃棒、吸管粉末试样（雾化粉、电解粉）
四、测试方法
1、显微镜使用前的准备
将目镜测微尺放入所选用的目镜中，并将目镜和物镜安装在显微镜上，将标准测微尺（每小格10微米）置于载物台上通过旋转公降螺钉（注意：不得使物镜接触载玻片1），调节焦距标定目镜测微尺一格比代表的长度（u）。
2、样品的制备
用显微镜测试的粉末应经过筛分，否则由于粉末粒度范围过宽，测试中需经常更换物镜或目镜，不仅造成测试工作的不便而且由于视场范围的变化引起测试的不准确。
粉末样品由于具有发达的表面积，因而有较高的表面能，使粉末颗粒产生聚集，形成团块，影响粉末粒度的测定，所以制样过程中应使颗粒聚集体分散成单个颗粒，一般是将少量粉末样品（0.01克左右）放置在干净的载玻片上，滴上数滴分散介质，用另一干净载玻片覆盖其上。
进行对磨并观察情况然后平行对拉将两片玻璃载玻片分开，即得测试用样品，待分散介质挥发后放于显微镜载物台上进行观测。
对分散介质要求：
（1）对粉末润湿性好且与所测粉末不起化学作用。
（2）介质应易挥发且挥发的蒸汽对显微镜镜头无腐蚀性。
对需长期保存的试样可采用有机玻璃或纤维素溶液进行覆盖，待覆盖膜干燥后颗粒即被固定。
3、观测方法
理想的试样片应便于观测计数，即一个视场内颗粒数不应过多。
且各视场颗粒分布情况应尽量均匀。
实验采用垂直投影法，即所测颗粒在视场内同一个方向移动、顺序地、无选择地逐个进行测量。
当颗粒形状不规则时测量这一方向上的最大尺寸如图1所示。
颗粒在视场中作上下运动而且目镜测微尺处于水平位置，测试中注意不要对某一颗粒重复计数或漏掉某些颗粒。
图1 垂直投影法测量粒度
4、记录方法
为记录方便，观测时一般计数视场中粉末颗粒占据测微尺的格数，原始记录可依表1形式进行登记。
为了简便可采取画“正”字进行计数，属于同一区间的颗粒数相加得N1、N2、…….Ni。
总颗粒数为ΣNi。
为使颗粒计数结果具有一定的统计意义。
对规则形状如球形颗粒一般计数300个左右，对非球形颗粒则应多于300.一般500～1000个。
表1 粒度测定原始记录表
五、数据处理
1、计算：按照表2将表1所得原始数据进行计算：
表中：δ——测微尺每格的实际长度
Ni——对应（i-1）～i级颗粒个数。
i=1、2……
f——（i-1）～i颗粒数据占所统计总颗粒的百分数
d——对应（i-1）～i区间的算术；平均尺度（u）
Vi——称为体积因子，其中（i—0.5）3,表示对应（i-1）～i区间颗粒的平均体积。
Vi=Kd31, K为颗粒形态系数di=（i—0.5）δ对同种粉末Kδ为常数，在后面的计算中被消掉，故称（i—0.5）3为体积因子。
Φ——对应（i-1）～i区间的颗粒体积占总颗粒的百分数。
2．作图
1.5计算的粒度分布数据可在直角坐标纸上描绘出粒径di——颗粒百分数fi和di——体积%Φi的曲线。
如图2所示，称为粒度分布曲线（也称频度分布曲线），描绘粒度di——累积％Σfi和di——累积％ΣΦi的曲线如图3所示称为累积分布曲线。
在图3中的累积曲线有两条，曲线①称负累积曲线从小于某粒级的含量累加到最大粒级的含量达到100％而曲线②称为正累积曲线从大于某一粒级含量累加粒级最小的百分含量总累积量也为100％。
在图2中峰值对应的直径A称为最多径，在图3的累积曲线上含量50％所对应的直径称作中位径。
表示大于或小于该直径的粉末各有一半，若体积计算表示大于或小于该直径的粉末体积各占一半。
图2 粒度分布曲线图3 累积分布曲线
根据计算与作图可了解粉末的粒度范围，组成情况及平均粒度级，进而可以决定粉末的制取工艺是否合理。
作为粉末冶金产品的原料是否符合要求。
六、实验报告要求
1、按表1、表2格式记录并计算观测结果
2、绘制粒度分布曲线及累积分布曲线
3、比较按颗粒百分数和按体积百分数计算的粒度分布曲线的峰值所对应的粒度
值有何不同？原因是什么？
七、思考题
1、显微镜法测粒度有何优缺点？
2、显微镜法适合于研究何种粒度范围何形状的粉末？为什么？
表2 粒度组成计算表格。

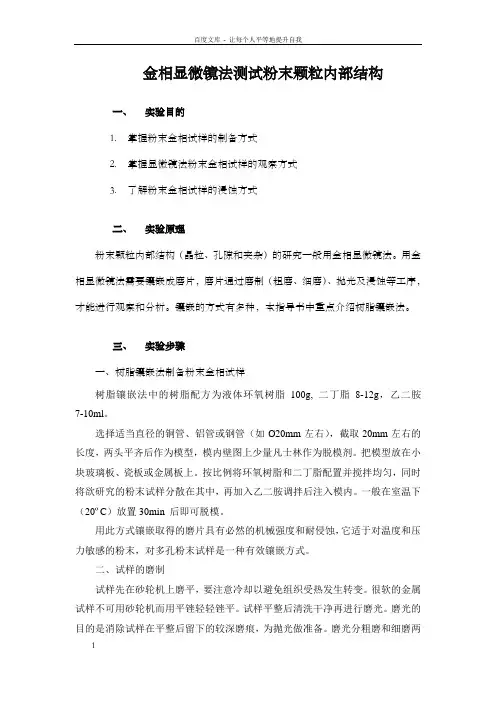

金相显微镜法测试粉末颗粒内部结构材料科学与工程技术基础实验指导书
金相显微镜法测试粉末颗粒内部结构一、实验目的1.掌握粉末金相试样的制备方式2.掌握显微镜法粉末金相试样的观察方式3.了解粉末金相试样的浸蚀方式二、实验原理粉末颗粒内部结构（晶粒、孔隙和夹杂）的研究一般用金相显微镜法。
用金相显微镜法需要镶嵌成磨片，磨片通过磨制（粗磨、细磨）、抛光及浸蚀等工序，才能进行观察和分析。
镶嵌的方式有多种，本指导书中重点介绍树脂镶嵌法。
三、实验步骤一、树脂镶嵌法制备粉末金相试样树脂镶嵌法中的树脂配方为液体环氧树脂100g, 二丁脂8-12g，乙二胺7-10ml。
选择适当直径的铜管、铝管或钢管（如Ø20mm左右），截取20mm左右的长度，两头平齐后作为模型，模内壁图上少量凡士林作为脱模剂。
把模型放在小块玻璃板、瓷板或金属板上。
按比例将环氧树脂和二丁脂配置并搅拌均匀，同时将欲研究的粉末试样分散在其中，再加入乙二胺调拌后注入模内。
一般在室温下（20ºC）放置30min 后即可脱模。
用此方式镶嵌取得的磨片具有必然的机械强度和耐侵蚀，它适于对温度和压力敏感的粉末，对多孔粉末试样是一种有效镶嵌方式。
二、试样的磨制试样先在砂轮机上磨平，要注意冷却以避免组织受热发生转变。
很软的金属试样不可用砂轮机而用平锉轻轻锉平。
试样平整后清洗干净再进行磨光。
磨光的目的是消除试样在平整后留下的较深磨痕，为抛光做准备。
磨光分粗磨和细磨两道工序。
粗磨表面的不平度约在10~100µm范围内，细磨表面的不平度约为1~10µm.磨光的方式可分为手工磨光和机械磨光。
（1）手工磨光手工磨光是将砂纸平铺在平板或玻璃板上，左手按紧砂纸，右手将试样磨面轻压在砂纸上，并平稳地向前推动，使试样磨面在砂纸上进行磨削。
回程时将试样提起，不与砂纸磨擦。
这样来回进行指导磨面上仅留下一个方向的均匀磨痕为止。
磨光进程中砂纸应从粗到细按顺序进行调换，试样的磨削方向应和上道工序的磨痕垂直或呈必然的角度。
（2）机械磨光机械磨光是最常常利用的方式，它适于制备大量的金相试样，通过电动机带动磨盘旋转，不但试样的磨光速度快，而且磨光质量也好。
粉末粒度分布的测量
工程材料实验教学中心
五、实验内容 1.测量待测粉末样品的粒度大小； 2.记录粉末粒度的详细分布（包括D50、D10 、D90、
Dav、 S/V：比表面积） 3.分析超声处理对测量结果的影响； 4.假定待测微粒为球体颗粒，由粒度值计算其比表面
积。
整理课件
工程材料实验教学中心
六、注意事项 1.超声池中无分散液时不能开启超声系统，分散液温度不 得超过60度，分散液不能有腐蚀性； 2.接通讯电缆时,仪器必须处于断电状态，否则可能损坏 通讯口； 3.实验结束后清洗时要开启循环泵，以保证循环系统得到 充分清洗； 4.实验结束时一定要按下软件结束按钮，才可关闭软件， 否则下次使用时软件易发生通讯错误； 5.仪器长时间不使用要切断总电源，用罩罩住仪器。
整理课件
工程材料实验教学中心
4. 点进入测试按钮，使测试软件进入基准测量状态，系 统自动记录10次基准的测量平均结果。刷新完10次后，按 下下步按钮，系统进入动态测试状态； 5. 关闭循环泵和搅拌，抬起搅拌面板，将适量样品（根 据遮光比控制加入样品的量）放入样品池中，如有必要可 加入相应的分散剂； 6. 启动超声，并根据被测样品的分散难易程度选择适当 的超声时间（一般为1-10分钟）；
整理课件
工程材料实验教学中心
b 软件介绍
粒度分布图
整理课件
工程材料实验教学中心
曲线1：微分分布曲线 曲线2：积分分布曲线 D50：表示粒径分布中占50%所对应的粒径，又称中位径 D10：表示粒径分布中占10%所对应的粒径 D90：表示粒径分布中占90%所对应的粒径 Dav：表示粒径分布的平均粒径 S/V：比表面积，系统可以选择体积比表面或重量比表面 标称值：每种标准样都有一个标准的经过认可的粒径 平均值：多次测量结果求平均后的结果标准偏差
筛分析法测试粉体粒度及粒度分布
筛分析法测试粉体粒度及粒度分布粒度分布通常是指某一粒径或某一粒径范围的颗粒在整个粉体中占多大的比例。
它可用简单的表格、绘图和函数形式表示颗粒群粒径的分布状态。
颗粒的粒度、粒度分布及形状能显著影响粉末及其产品的性质和用途。
例如，水泥的凝结时间、强度与其细度有关，陶瓷原料和坯釉料的粒度及粒度分布影响着许多工艺性能和理化性能，磨料的粒度及粒度分布决定其质量等级等。
为了掌握生产线的工作情况和产品是否合格，在生产过程中必须按时取样并对产品进行粒度分布的检验，粉碎和分级也需要测量粒度。
粒度测定方法有多种，常用的有筛析法、沉降法、激光法、小孔通过法、吸附法等。
本实验用筛析法和沉降法，以及激光法测粉体粒度分布。
一、实验目的筛析法是最简单的也是用得最早和应用最广泛的粒度测定方法，利用筛分方法不仅可以测定粒度分布，而且通过绘制累积粒度特性曲线，还可得到累积产率50％时的平均粒度。
本实验用筛析法测粉体粒度，其实验的目的是：1、了解筛析法测粉体粒度分布的原理和方法。
2、根据捣分析数据绘制粒度积累原产曲线和频率分布曲线。
二、基本原理1、测试方法详述筛析法是让粉体试样通过一系列不同筛孔的标准筛，将其分离成若干个粒级，分别称重，求得以质量分数表示的粒度分布。
筛析法适用于约10mm至20μm之间的粒度分布测量。
如采用电成形筛（微孔筛），其筛孔尺寸可小至5μm,甚至更小。
过去，筛孔的大小用“目”则表示，其含义就是每英寸（25.4mm）长度上筛孔的数目，也有价值1cm长度上的孔数或1cm2捣面上的孔数则表示的，除了的轻易用筛孔的尺寸去则表示。
筛析法常采用标准套捣，标准捣的筛制按国际标准化组织（iso）所推荐的筛孔为1mm的筛子做为基筛，以优先系数及20/3居多序列，其筛孔为1.40(化整值），再以r20或r40/3作为辅助序列，其筛孔分别为 1.12，或31.192。
筛析法有干法与施法两种，测定粒度分布时，一般用干法筛分，若试样含水较多，颗粒凝聚性较强时，则应当用湿法筛分（精度比干法筛分高），特别是颗粒较细的物料，若允许与水混合时，最好使用湿法。
粉体粒度及其分布测定
粉体粒度及其分布测定一．实验目的1．掌握粉体粒度测试的原理及方法；2．了解影响粉体粒度测试结果的主要因素，掌握测试样品制备的步骤和注意要点；3．学会对粉体粒度测试结果数据处理及分析。
二．实验原理图1：微纳激光粒度分析仪工作原理框图粉体粒度及其分布是粉体的重要性能之一，对材料的制备工艺、结构、性能均产生重要的影响，凡采用粉体原料来制备材料者，必须对粉体粒度及其分布进行测定。
粉体粒度的测试方法有许多种：筛分法、显微镜法、沉降法和激光法等。
激光粒度测试是利用颗粒对激光产生衍射和散射的现象来测量颗粒群的粒度分布的，其基本原理为：激光经过透镜组扩束成具有一定直径的平行光，照射到测量样品池中的颗粒悬浮液时，产生衍射，经傅氏（傅立叶）透镜的聚焦作用，在透镜的焦平面上形成一中心圆斑和围绕圆斑的一系列同心圆环，圆环的直径随衍射角的大小即随颗粒的直径而变化，粒径越小，衍射角越大，圆环直径亦大；在透镜的后焦平面位置设有一多元光电探测器，能将颗粒群衍射的光通量接收下来，光--电转换信号再经模数转换，送至计算机处理，根据夫朗和费衍射原理关于任意角度下衍射光强度与颗粒直径的公式，进行复杂的计算，并运用最小二乘法原理处理数据，最后得到颗粒群的粒度分布。
激光粒度测试法具有适应广、速度快、操作方便、重复性好的优点，测量范围为：0.1—几百微米。
但当粒径与所用光的波长相当时，夫朗和费衍射理论的运用有较大误差，需应用米氏理论来修正。
三．仪器设备济南微纳颗粒技术有限公司Winner2000Z智能型激光粒度分析仪、微型计算机、打印机。
四．实验步骤4.1测试前的准备工作1.开启激光粒度分析仪，预热10～15分钟。
启动计算机，并运行相对应的软件。
2.清洗循环系统。
首先，进入控制系统的人工模式，不选择自动进水点击排水，把与被测样品相匹配的分散介质加入样品桶，待管路及样品窗中都充满介质后，再点击排水，关闭排水。
其次，按下冲洗，洗完后，自动排出。
粉体粒度测试实验报告
粉体粒度测试实验报告粉体粒度测试实验报告引言粉体粒度是指粉体颗粒的大小分布情况，对于许多工业领域来说，粉体粒度的控制和测试是非常重要的。
本实验旨在通过不同的测试方法和仪器，对不同粉体样品的粒度进行测量和分析，以便深入了解粉体的物理性质和应用特点。
实验设备和方法1. 设备本实验使用了激光粒度仪和电子显微镜两种主要设备。
激光粒度仪能够通过散射光的方式，快速准确地测量粉体粒度分布。
电子显微镜则可以提供更加详细的粉体颗粒形貌和表面特征信息。
2. 样品准备我们选择了三种不同类型的粉体样品进行测试，分别是金属粉末、陶瓷粉末和食品添加剂。
每种样品都经过精细研磨和筛分处理，以确保样品的均匀性和可靠性。
3. 测试步骤首先，我们使用激光粒度仪对样品进行测试。
将样品放入仪器中，通过激光的照射，测量粉体颗粒的散射光强度，并根据散射光的特征计算出粉体的粒度分布。
然后，我们使用电子显微镜对样品进行观察和拍摄，以获取更加详细的粒度和形貌信息。
实验结果与分析1. 金属粉末经过测试，金属粉末的粒度分布主要集中在10-50微米之间，呈现出较为均匀的分布特征。
电子显微镜观察发现，金属粉末颗粒表面较为光滑，形状规则，没有明显的凹凸和气孔。
这种粉末粒度适中，适合用于金属材料的加工和制备。
2. 陶瓷粉末陶瓷粉末的粒度分布相对较宽，主要分布在1-100微米之间。
电子显微镜观察发现，陶瓷粉末颗粒形状不规则，表面粗糙，存在一定数量的微小颗粒和孔隙。
这种粉末粒度分布广泛，适合用于陶瓷材料的制备和涂料的添加。
3. 食品添加剂食品添加剂的粉体粒度要求相对较高，需要粒度分布较为均匀，颗粒形状规则。
经过测试，食品添加剂的粒度主要分布在1-100微米之间，整体呈现出较为均匀的分布特征。
电子显微镜观察发现，食品添加剂颗粒表面光滑，形状规则，没有明显的杂质和气孔。
这种粉末粒度适中，适合用于食品加工和调味品的制备。
结论通过本次实验，我们成功地使用了激光粒度仪和电子显微镜对不同类型的粉体样品进行了粒度测试和分析。

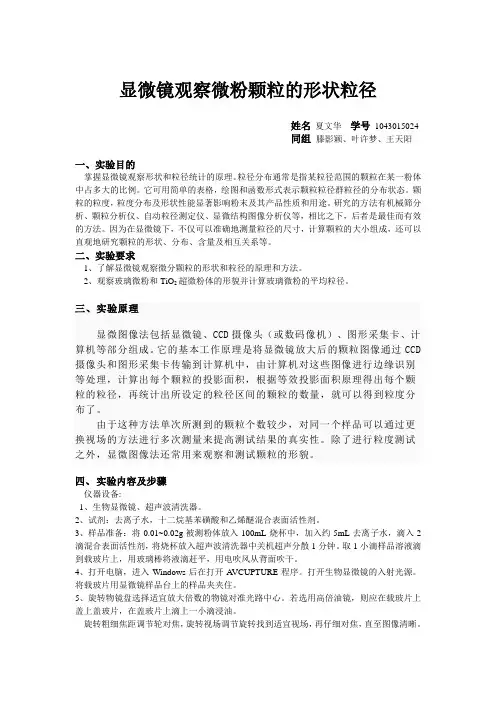

XWH显微观察微粉颗粒的形状粒径
