酒精燃烧法测粗细集料含水率试验规程
论砂含水的快速检测方法
论砂含水的快速检测方法摘要：砂的含水率测定，目前应用的主要检测方法有标准法（烘干法）、快速法(炒干法)、酒精燃烧法、微波干燥法。
把砂含水试验检测与不同工作环境相结合，做到室内和现场检测相结合，以“标准法”为基础，以“快速法”、“酒精燃烧法”、“微波干燥法”为辅助，既保证数据可靠有效，又节省检测时间，提高检测效率。
关键词：砂含水快速检测1.前言砂又称细骨料，是一种粒径相对较小的骨料，粒径通常在4.75mm以下，砂的应用非常广泛，主要应用于各类基建施工中，如水利工程、建筑工程、公路与桥梁工程等。
是混凝土中不可缺少的重要组成部分，其主要作用是起到骨架填充，从而增加混凝土和易性、粘度等。
砂含水的测定是确定混凝土和易性重要指标之一。
及时、准确检测砂含水，是控制施工质量优劣的重要参数，是确保施工质量过程控制的重要保障。
2、砂含水快速检测原理测定砂的含水率试验，是将自然潮湿状态下的砂试样，通过规定方式取样、制样、分样、检样的流程，将自然潮湿试样，烘干、炒干或烧干至恒重的试样，然后通过公式计算得出砂的含水率。
把砂含水试验检测与不同工作环境相结合，做到室内和现场检测相结合，以“标准法”为基础，以“快速法”、“酒精燃烧法”、“微波干燥法”为辅助，既保证数据可靠有效，又节省检测时间，提高检测效率。
3、砂含水快速检测流程试样制备（分料器法\人工四分法）→试验条件判别→试验准备→试验(烘干法\炒干法\酒精燃烧法\微波干燥法)→试验数据处理4、砂含水快速检测操作要点4.1试样制备在料堆或运输车辆上取样时，取样部位应均匀分布。
取样前，先将取样部位表层铲除，然后从不同部位随机抽取大致等量的砂8份，组成一组样品密封；从皮带运输机上取样时，用与皮带等宽的接料器在皮带运输机机头出料处全断面定时随机抽取大致等量的砂4份，组成一组样品密封。
4.2试验条件判别本方法共表述了烘干法、炒干法、酒精燃烧法、微波干燥法四种砂含水率检测方法。
在开展砂含水率试验前，可根据不同的检测环境、条件，选择不同的检测方法，从而达到可操作性强，快速、准确简单、安全等。
试验作业指导书
1 目的、适用范围
本试验方法适用于粒径大于0.075mm的土颗粒组成。对于粒径大于60mm的土样，本试验方法不适用。
2 仪器设备
2.1标准筛。
2.2天平。
2.3摇筛机。
2.4烘箱、筛刷、烧杯、木碾、研钵及杵等。
3 试样
从风干、松散的土样中，用四分法按规定取有代表性的试样。
作业指导书目录
序号
文件名称
文件编号
1
土的颗粒分析试验方法（筛分法）
QDJC/ZY201-2011
2
土的含水率试验方法（烘干法）
QDJC/ZY202-2011
3
土的含水率试验方法（酒精燃烧法）
QDJC/ZY203-2011
4
界限含水率试验方法（液塑和塑限联合测定法）
QDJC/ZY204-2011
5
土的击实试验方法
QDJC/ZY225-2011
26
水泥胶砂强度检验方法（ISO法）
QDJC/ZY226-2011
27
水泥细度检验方法(负压筛法)
QDJC/ZY227-2011
28
水泥比表面积测定方法（勃氏法）
QDJC/ZY228-2011
29
混凝土立方体抗压强度试验方法
QDJC/ZY229-2011
30
混凝土抗折强度试验方法
QDJC/ZY215-2011
16
粗集料含泥量及泥块含量试验方法
QDJC/ZY216-2011
17
细集料筛分试验方法
QDJC/ZY217-2011
18
细集料压碎指标试验方法
QDJC/ZY218-2011
19
细集料表观密度试验方法（容量瓶法）
酒精燃烧法和烘干法测定含水率比对确认表
酒精燃烧法和烘干法测定含水率比对确认表
土样分类
预加含水率（%）
实测含水率（%）
标准差
极差（%）
允许
误差（%）
酒精法
实测
差值
烘干法
实测
差值
黏土质砂SC
8.0
8.1
0.1
8.0
0.0
0.07
0.1
≤1%
12.0
12.0
0.0
12.1
0.1
0.07
0.1
≤1%
黏土质砾SG
8.0
12.0
含砂低液限粉土MLS
12.0
含细粒土砂SF
12.0
含细粒土砾GF
12.0
试验：复核：
第页，共页
酒精燃烧法和烘干法测定含水率比对确认表附表1
试验日期:
土样分类
预加含水率（%）
酒精燃烧法（0.01g）
实测含水率（%）
烘干法（0.01g）
实测含水率（%）
盒号
铝盒重
盒+湿土重
盒+干土重
盒号
铝盒重
盒+湿土重
11.9
0.1
0.07
0.1
≤1%
含砂低液限粘土CLS
8.0
7.8
0.2
8.0
0.0
0.14
0.2
≤1%
12.0
12.1
0.1
12.2
0.2
0.07
0.1
≤1%
含砂低液限粉土MLS
8.0
7.8
0.2
8.1
0.1
0.21
0.3
≤1%
粗细集料试验方法
粗细集料试验方法集料的概念及分类集料（骨料）是指在混合料中起骨架和填充作用的粒料，包括碎石、砾石、机制砂、石屑、砂等。
集料的类型：根据集料形成的过程可分为经自然风化、地质作用形成的卵石、砂砾石；人工机械加工而成的碎石；工业生产副产品矿渣根据粒径大小可分为粗集料和细集料；根据化学成分分为酸性集料和碱性集料。
粗细集料划分的粒径：在水泥混凝土中，粗、细集料的界限尺寸为4.75mm，但在沥青混合料中，界限尺寸通常为2.36mm。
标准筛对颗粒性材料进行筛分试验用的符合标准形状和尺寸规格要求的系列样品筛。
标准筛筛孔为正方形（方孔筛）。
筛孔尺寸依次为：单位：mm集料的取样量和试验用量集料取样量的多少取决于要进行的试验项目、集料公称粒径的大小。
不同试验项目需要不同的试验数量，同时随公称粒径的增加，相应的试验项目所需的集料用量随之加大。
集料筛分试验粗集料及集料混合料的筛分试验（1）目的与适用范围1）测定粗集料（碎石、砾石、矿渣等）的颗粒组成。
对水泥混凝土用粗集料可采用干筛法筛分，对沥青混合料及基层用粗集料必须采用水洗法试验。
2）该法也适用于同时含有粗集料、细集料、矿粉的筛分试验。
如未筛碎石、级配碎石、天然砂砾、级配砂砾、无机结合料稳定基层材料、沥青拌和楼的冷料混合料、热料仓材料、沥青混合料经溶剂抽提后的矿料等（2）仪具与材料l）试验筛：根据需要选用规定的标准筛；2）摇筛机；3）天平或台秤：感量不大于试样质量的0.1%；4）其它：盘子、铲子、毛刷等。
（3）试验准备：按规定将来料用分料器或四分法缩分至筛分试验所要求的试样质量，风干后备用。
根据需要可按要求的集料最大公称粒径的筛孔尺寸过筛，除去超粒径部分颗粒后，再进行筛分。
（4）水泥混凝土用粗集料筛分试验(干筛法) 1）试验步骤①取试样一份置105℃士5℃ 烘箱中烘干至恒重，称取干燥集料试样的总质量（m3）, 准确至0.1%。
②用搪瓷盘作筛分容器，按筛孔大小排列顺序逐个将集料过筛。

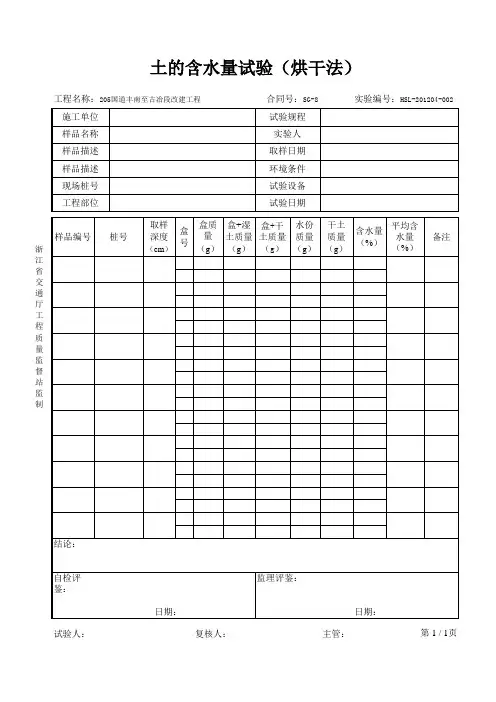

含水量试验(烘干法、酒精燃烧法)
实验编号：HSL-201204-002
样品编号
浙 江 省 交 通 厅 工 程 质 量 监 督 站 监 制
桩号
取样 深度
（cm）
盒 号
盒质 盒+湿 盒+干 量 土质量 土质量
（g） （g） （g）
水份 质量 （g）
干土 质量 （g）
含水量 （%）
平均含 水量 （%）
备注
结论： 自检评 鉴：
试验人：
监理评鉴：
日期： 复核人：
日期： 主管：
第 1 / 1页
土的含水量试验烘干法施工单位试验规程样品名称实验人样品描述取样日期样品描述环境条件现场桩号试验设备工程部位试验日期样品编号工程名称
土的含水量试验（烘干法）
工程名称：205国道丰南至古冶段改建工程 施工单位 样品名称 样品描述 样品描述 现场桩号 工程部位
合同号：SG-8 试验规程 实验人 取样日期 环境条件 试验设备 试验日期

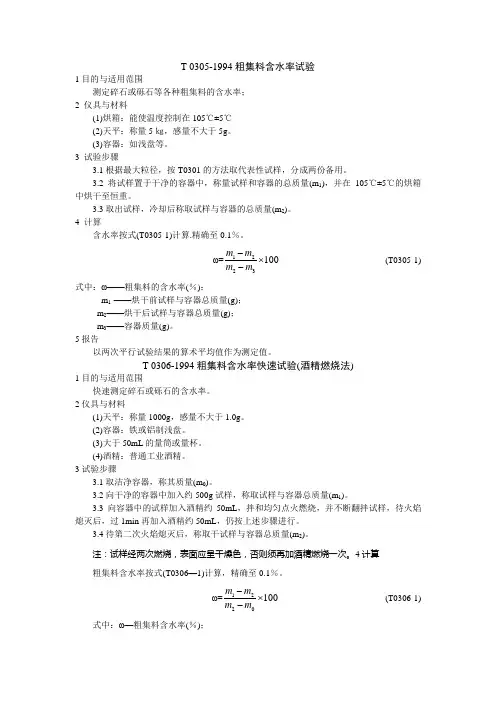

粗集料含水率试验
T 0305-1994粗集料含水率试验1目的与适用范围测定碎石或砾石等各种粗集料的含水率；2 仪具与材料(1)烘箱：能使温度控制在105℃±5℃(2)天平：称量5㎏，感量不大于5g 。
(3)容器：如浅盘等。
3 试验步骤3.1根据最大粒径，按T0301的方法取代表性试样，分成两份备用。
3.2将试样置于干净的容器中，称量试样和容器的总质量(m 1)，并在105℃±5℃的烘箱中烘干至恒重。
3.3取出试样，冷却后称取试样与容器的总质量(m 2)。
4 计算含水率按式(T0305-1)计算.精确至0.1％。
ω=1223100m m m m -⨯- (T0305-1) 式中：ω——粗集料的含水率(％)；m 1-——烘干前试样与容器总质量(g)；m 2——烘干后试样与容器总质量(g)；m 3——容器质量(g)。
5报告以两次平行试验结果的算术平均值作为测定值。
T 0306-1994粗集料含水率快速试验(酒精燃烧法)1目的与适用范围快速测定碎石或砾石的含水率。
2仪具与材料(1)天平：称量1000g ，感量不大于1.0g 。
(2)容器：铁或铝制浅盘。
(3)大于50mL 的量筒或量杯。
(4)酒精：普通工业酒精。
3试验步骤3.1取洁净容器，称其质量(m 0)。
3.2向干净的容器中加入约500g 试样，称取试样与容器总质量(m 1)。
3.3向容器中的试样加入酒精约50mL ，拌和均匀点火燃烧，并不断翻拌试样，待火焰熄灭后，过1min 再加入酒精约50mL ，仍按上述步骤进行。
3.4待第二次火焰熄灭后，称取干试样与容器总质量(m 2)。
注：试样经两次燃烧，表面应呈干燥色，否则须再加酒精燃烧一次。
4计算粗集料含水率按式(T0306—1)计算，精确至0.1％。
ω=1220100m m m m -⨯- (T0306-1) 式中：ω—粗集料含水率(％)；m 0——容器质量(g)；m1——烧干前试样与容器总质量(g)；m2——烘干后试样与容器总质量(g)。
细集料性能检测—细集料技术性能指标(建筑材料检测)
•
两次试验结果平均值，精确至0.1%。
含水率试验记录表
试验方法
酒精燃烧法
试样名称
砂
碎石4.75mm-16mm
盒号
12
1
盒+湿试样质 量(g)
492.8
500.2
892.4
盒+干试样质 量(g)
488.9
496.2
887.2
盒质量(g) 388.6 388.9 388.3
2 895.2 892.2 388.9
会增加水泥的用量，降低混凝土的强度。（ ）
3.石粉含量指人工砂中粒径小于
mm的颗√ 粒含
量。
0.075
4.适量的石粉可以改善混凝土的流动性，但是过多
石粉与过多的含泥量一样影响混凝土的强度。（ ）
√
小结
1、砂的含泥量是什么？ 2、砂的泥块含量是什么？
砂子技术性能
含泥量、石粉含量和泥块含量 表观密度、堆积密度、空隙率
有害物质含量 碱的含量
粗细程度和颗粒级配
坚固性
3.含泥量，泥块含量和石粉含量。 （1）含泥量指天然砂中粒径小于0.075mm的颗
粒含量。
问题：含泥量在工程中有何危害？
答：包裹在砂颗粒表面，妨碍水泥浆与砂的粘 结，使混凝土的强度降低，泥土的比表面积 较大，含量多会减低拌合物的流动性（或说 使保持流动性不变的话，增加水和水泥用 量），从而导致混凝土的强度，耐久性降 低，干缩、徐变增大。
• （3）将容器置于烘箱中烘干至恒重【酒精燃烧 法：：加入酒精6—8毫升，均匀地浸润容器中的
试样，点燃酒精，待燃烧快尽时，用小刀沿容器
周围向中心轻轻拨动试样，并来回翻拨，助其燃
烧均匀。重复2-3遍】，冷却后称重m2；
2022年试验检测师(助理)《道路工程》真题
2022年试验检测师（助理）《道路工程》真题2022年试验检测师（助理）《道路工程》真题单选题（共41题，共41分）1.以下关于酒精燃烧法测定粗集料含水率试验的描述正确的是()。
A.一份试验的质量需要按照集料公称最大粒径确定,集料公称最大粒径越大,试样质量越大B.向容器中加入酒精直至完全浸没试样,拌合均匀后点火燃烧,并不断翻拌试样C.第二次加酒精时,为了减少酒精损失,宜降大桶中酒精直接加入容器中D.试样经过两次燃烧后,若表面未呈现干燥色,须再加酒精燃烧2.以下不属于水泥物理性能指标的是()。
A.细度B.烧失量C.安定性D.凝结时间3.在水泥混凝土坍落度试验中,从开始装料到提坍落度筒的整个过程应连续并在()。
A.50SB.100SC.150SD.200S4.石灰有效氧化钙和氧化镁含量的简易测定试验步骤包括：1、三角瓶口上插一短颈漏斗,使用带电阻电炉加热5min(调到最高档),但勿使液体沸腾,放入冷水中迅速冷却；2、称取0.8g-1.0g石灰试样放入300mL 三角瓶中并记录试样质量；3、向三角瓶中滴入酚酞指示剂2滴,记录滴定管中盐酸标准溶液体积；4、在不断摇动下以盐酸标准溶液滴定,控制速度为2-3滴/秒,至粉红色完全消失,稍停,又出现红色,继续滴入盐酸,如此重复几次,直至5min内不再出现红色为止,记录滴定管中盐酸标准溶液体积；5、向三角瓶中加入150mL新煮沸并已冷却的蒸馏水和10颗玻璃珠。
以下试验步骤的顺序正确的是()。
A.12531B.12543C.25134D.251435.土工合成材料单位面积质量试验中需要试样()块。
A.3B.5C.8D.106.土的CBR试验贯入量为5mm时的承载比大于贯入量为2.5mm时的承载比,重新试验后结果依然如此,则()。
A.试验无效B.试验结果取贯入量为2.5mm时的承载比C.试验结果取贯入量为5mm时的承载比D.试验结果取贯入量为2.5mm和5mm时承载比的平均值7.标定罐砂筒下部圆锥体内砂质量时,应重复测量()次以上,最后取其平均值。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
粗集料含水率快速试验(酒精燃烧法)试验步骤
1?、取洁净容器，称其质量(m0)。
2?、向干净的窗口中加入约500g试样，称取试样与容器合质量(m1)。
3?、向容器中的试样加入酒精约50mL，拌和均匀点火燃烧，并不断翻拌试样，待火焰熄灭后，过1min再加入酒精约50mL，仍按上述步骤进行。
4?、待第二次火焰熄灭后，称取干试样与容器总质量(m2).
注:试样经两次燃烧，表面应呈干燥色，否则须再加酒精燃烧一次。
细集料含水率快速试验(酒精燃烧法)试验步骤
1、取干净容器，称取其质量(m1)。
2、将约100g试样置于容器中，称取试样和容器的总量(m2)。
3、向容器中的试样加入约20mL酒精，拌和均匀后点火燃烧并不断翻拌试样，待火焰熄灭后，过1min再加入约20mL酒精，仍按上述步骤进行。
4、待第二次火焰熄灭后，称取干样与容器总质量(m3)。
注：试样经两次燃烧后，表面应呈干燥颜色，否则须再加酒精燃烧一次。
计算
1、细集料(砂)的含水率按式(T0343-1)计算，精确至0.1％。
ω=（m2-m3）/（m3-m1）×100??????????????（T0343-1）
式中：ω——砂的含水率(％)；
? m1——容器质量(g)；
? m2——燃烧前试样与容器总质量(g)；
? m3——燃烧后干试样与容器总质量(g)。
2、以两次平行试验结果的算术平均值作为测定值。
