施工图审查意见回复
施工图审查意见回复
施工图审查专家意见回复1、建议优化管网整体设计，进一步局部优化管线布置，细化配套结构物设计详图；回复：考虑到后期运营的问题，管网设计中尽量少采用泵提升及压力管输送污水的方式，图纸中W124井为主管网提升井，主管网设计考虑仅一次提升，其余主管网管线均能通过重力自流，支管网设计以现场施工实际情况为准，部分居民污水排放标高无法满足自流入主管网的设计要求，可考虑集中收集后，泵送至污水主管网。
2、拦截坝应根据水工建筑物设计规范及强制性条文要求，准确复核设计洪水（设防）标准；回复：根据《防洪标准》（GB50201-2014），对于保护人口少于20万的乡村防护区，防洪标准为10年一遇，拦截坝设计洪水取值符合规范要求。
专家提到建坝溪沟最大洪水流量可达40~60m3/s，此时的洪峰流量可能为超设计标准洪水，不应作为此次设计的标准。
3、修正拦截坝常水位、坝高、坝坡、泄洪曲线等参数；回复：本次设计采用的堰型为实用堰，相比于宽顶堰，实用堰的泄流能力更强，断面更小，在满足泄流能力和堰体稳定的情况下，采用实用堰对行洪安全更有利，造价也更经济。
4、结合地勘参数、详细复核坝工建筑物安全系数；回复：根据地勘提供的物理参数，经过复核（已3#拦截坝为例），校核工况下水流产生的滑移力为206.72kPa，坝体自重产生的抗滑力为984.00kPa，抗滑安全系数为4.76，规范要求的安全系数为2.5，坝工建筑物的安全性满足规范要求。
5、着重论证筑坝后洪水位抬高对周边公路等设施的影响。
回复：通过对比设计洪水位和两侧路面高程，1#、2#、3#拦截坝两侧的公路高程为183m~189m，1#、2#、3#拦截坝的对应的校核洪水位为179.43m~184.42m，均低于公路高程几米，筑坝后的洪水位抬高不会对公路产生影响。
6、拦截坝、挡墙等大体积建筑物应进一步结合地材情况，合理优化设计材料。
回复：拦截坝基础为花岗岩，考虑到利用开挖岩石，拦截坝两侧挡墙均采用浆砌石挡墙。
房屋建筑和市政基础设施工程(勘察设计)文件施工图审查意见告知书 (2)
序号图号/页
号
初审意见问题类型
1 3、4 本工程拟建场地有高差，须先治坡，后建筑，并进行建筑
稳定性验算，请复核并修改。
回复：同意审图意见。
在基础说明第1条补充了要求，“场
地内存在的边坡、陡坎，应进行有效治理（由具有专业设
计、施工资质分别进行设计、施工），并应遵循“先治水、
后治坡、再治基”的原则，场地治理好场地的边坡及排水
系统后，并由专业的支护设计单位进行整个场地建筑稳定
性验算满足规范后，方可进行工程建设。
”
地基基础
2 计算本工程抗浮设计水位较高，提升泵房、综合泵房、1#提升
泵站地下室有抗浮要求，地下室应进行抗浮承载力验算，
抗浮工程设计等级为乙级进行计算，请复核并修改。
回复：同意审图意见。
设计时已考虑抗浮，基础计算结果
中抗浮稳定性满足不小于1.05。
提升泵房如下：
综合泵房如下：
1#提升泵站如下：
地基基础。
施工图设计审查意见答复(范例)
G-05
1、取消说明5，另见G-06说明5。
2、屋面板板上表面未配筋部分配置Φ6@150双向温度钢筋，与原有钢筋搭接长度为300mm，见设计变更。
3、女儿墙内构造柱间距改为不大于3米，见设计变更。
4、砌体工程的顶层和底层窗台标高处设置通长现浇钢筋混凝土窗台梁，高度为120mm，纵筋4Φ10，箍筋Φ6@200。其它层窗台标高处设置通长现浇钢筋混凝土板带，厚度为60mm，纵向钢筋为3Φ8，混凝土强度等级为C20，顶层过梁伸入两端墙内每边不小于600mm，见设计变更。
2、说明9.1、9.4改为沿墙高每500mm设2Φ6水平钢筋和Φ4分布短筋平面内点焊组成的拉结网片。
G-02
1、SN1水暖入口为1000X1000。
G-03、04、05
2、轴右侧内角位置，雨篷板伸出1.5米，室内板改为120mm。
3、楼板端开间设双层双向钢筋，上表面未配筋部分配置Φ8@200钢筋，与原有钢筋搭接长度为300mm。
设计单位（盖章）:技术负责人：设计负责人：
佳木斯市建筑设计研究院
设计单位（盖章）:技术负责人：设计负责人：
佳木斯市建筑设计研究院
设计变更通知单
工程名称：北焦化47#专业：结构
主送
新时代城投公司
编号
G-06
抄送
杨旭杰
日期
2011年5月19日
事项：根据审查中心专家意见做如下变更：
设计单位（盖章）:技术负责人：设计负责人：
佳木斯市建筑设计研究院
施工图设计审查意见答复
设计单位：（盖章）
增补8.7端开间和温度缝两侧现浇板上表面未配筋部分配置%%1308@200双向钢筋。

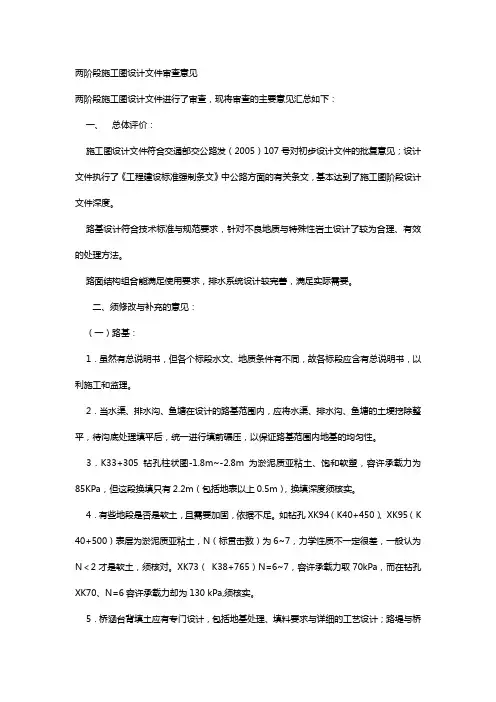

两阶段施工图设计文件审查意见
两阶段施工图设计文件审查意见两阶段施工图设计文件进行了审查，现将审查的主要意见汇总如下：一、总体评价：施工图设计文件符合交通部交公路发（2005）107号对初步设计文件的批复意见；设计文件执行了《工程建设标准强制条文》中公路方面的有关条文，基本达到了施工图阶段设计文件深度。
路基设计符合技术标准与规范要求，针对不良地质与特殊性岩土设计了较为合理、有效的处理方法。
路面结构组合能满足使用要求，排水系统设计较完善，满足实际需要。
二、须修改与补充的意见：（一）路基：1．虽然有总说明书，但各个标段水文、地质条件有不同，故各标段应含有总说明书，以利施工和监理。
2．当水渠、排水沟、鱼塘在设计的路基范围内，应将水渠、排水沟、鱼塘的土埂挖除整平，待沟底处理填平后，统一进行填前碾压，以保证路基范围内地基的均匀性。
3．K33+305钻孔柱状图-1.8m~-2.8m为淤泥质亚粘土、饱和软塑，容许承载力为85KPa，但这段换填只有2.2m（包括地表以上0.5m），换填深度须核实。
4．有些地段是否是软土，且需要加固，依据不足。
如钻孔XK94（K40+450）、XK95（K 40+500）表层为淤泥质亚粘土，N（标贯击数）为6~7，力学性质不一定很差，一般认为N＜2才是软土，须核对。
XK73（ K38+765）N=6~7，容许承载力取70kPa，而在钻孔XK70、N=6容许承载力却为130 kPa,须核实。
5．桥涵台背填土应有专门设计，包括地基处理、填料要求与详细的工艺设计；路堤与桥台、涵洞、通道连接处应设过渡段，并在纵向挖台阶，同时加铺土工合成材料，以利路堤的连续均匀性、稳定性，减少或消除桥头跳车。
6．涵洞上方土工格栅铺设位置，设计图中特殊路基要求路面下0.3m铺设，示意图附注说明底基层下0.2m铺设，设计应统一。
（二）路面1．沥青路面上面层粗集料设计为下庙砂岩，依据JTG F40—2004《公路沥青路面施工技术规范》表4.8.5粗集料与沥青的粘附性、磨光值的技术要求，就是按半干旱的3区，磨光值38即可。
建筑施工类范本-施工图纸审查意见回复范本
建筑施工类范本-施工图纸审查意见回复范本审查意见回复概述本文档旨在提供一份建筑施工类范本，用于回复施工图纸审查意见。
在建筑项目的各个阶段，如设计、施工等，都需要经过相关部门的审查和批准。
其中，施工图纸审查是确保建筑项目安全、合规性和质量的重要环节。
编写一份准确、详细的施工图纸审查意见回复是建设方与监管部门之间进行沟通和协调的关键。
标题：施工图纸审查意见回复范本1. 项目信息在此部分填写项目名称、地址、责任单位及联系方式等相关信息。
这些信息应清晰明确，以确保双方能够正确追溯到具体项目。
2. 目前状态说明简要描述当前项目所处状态，包括已完成或正在进行的设计、评审和审查程序等。
此部分可以用来介绍项目进展情况，并为后续内容提供背景知识。
3. 审查意见总结根据监管部门对施工图纸进行的详细审查，列出所有相关意见。
对每一项审查意见进行编号，并简要描述该意见的内容。
确保所有审查意见都被准确记录，以便进行回复和解决。
4. 意见回复说明根据每个审查意见，在此部分提供项目方对于相关问题的回答和解决方案。
必须保持回复内容清晰、具体和实用。
对每一项审查意见回复时，可以采取以下结构： - 问题描述：精确定义与该审查意见相关的问题。
- 解决方案：详细叙述项目方为解决该问题所采取的具体措施，包括技术、工艺或方法等。
- 时间计划表：为了明确处理进度，提供一个时间计划表，列出各步骤的开始和结束日期。
5. 审查后续工作安排在此部分描述项目方将如何配合监管部门进行后续工作。
这包括提交修改后的图纸、重新评估文件、安排会议讨论等事项。
6. 建议和注意事项向监管部门提出值得注意的建议或补充信息，以增加沟通和协调效果。
可以就改善设计、施工质量或安全性等方面提出专业建议。
结束语本文档提供了一份简单的施工图纸审查意见回复范本，以满足建筑项目施工过程中与监管部门进行有效沟通和协调的需求。
建设方可以根据具体项目的情况进行修改和适应，以确保回复内容准确、详实并符合法律法规要求。

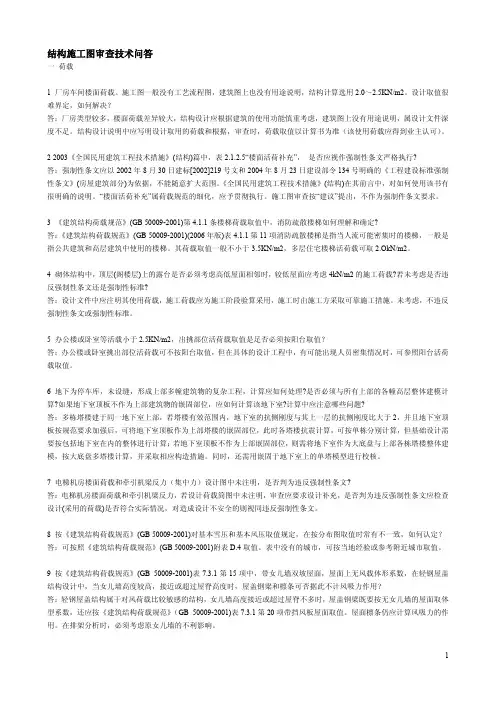

结构专业施工图审查意见回复技巧
结构施工图审查技术问答一荷载1 厂房车间楼面荷载。
施工图一般没有工艺流程图，建筑图上也没有用途说明，结构计算选用2.0～2.5KN/m2。
设计取值很难界定，如何解决？答：厂房类型较多，楼面荷载差异较大，结构设计应根据建筑的使用功能慎重考虑，建筑图上没有用途说明，属设计文件深度不足。
结构设计说明中应写明设计取用的荷载和根据，审查时，荷载取值以计算书为准（该使用荷载应得到业主认可）。
2 2003《全国民用建筑工程技术措施》(结构)篇中，表2.1.2.5“楼面活荷补充”，是否应视作强制性条文严格执行?答：强制性条文应以2002年8月30日建标[2002]219号文和2004年8月23日建设部令134号明确的《工程建设标准强制性条文》(房屋建筑部分)为依据，不能随意扩大范围。
《全国民用建筑工程技术措施》(结构)在其前言中，对如何使用该书有很明确的说明。
“楼面活荷补充”属荷载规范的细化，应予贯彻执行。
施工图审查按“建议”提出，不作为强制件条文要求。
3 《建筑结构荷载规范》(GB 50009-2001)第4.1.1条楼梯荷载取值中，消防疏散楼梯如何理解和确定?答：《建筑结构荷载规范》(GB 50009-2001)(2006年版)表4.1.1第11项消防疏散楼梯是指当人流可能密集时的楼梯，一般是指公共建筑和高层建筑中使用的楼梯。
其荷载取值一般不小于3.5KN/m2，多层住宅楼梯活荷载可取2.OkN/m2。
4 砌体结构中，顶层(阁楼层)上的露台是否必须考虑高低屋面相邻时，较低屋面应考虑4kN/m2的施工荷载?若未考虑是否违反强制性条文还是强制性标准?答：设计文件中应注明其使用荷载，施工荷载应为施工阶段验算采用，施工时由施工方采取可靠施工措施。
未考虑，不违反强制性条文或强制性标准。
5 办公楼或卧室等活载小于2.5KN/m2，出挑部位活荷载取值是足否必须按阳台取值？答：办公楼或卧室挑出部位活荷载可不按阳台取值，但在具体的设计工程中，有可能出现人员密集情况时，可参照阳台活荷载取值。
设计单位对施工图设计文件审查意见的回复
机构பைடு நூலகம்
意见
设计单位
相关人员
签名
回复人：
审核人：
年月日
2、按《建筑照明设计标准》GB50034-2004第3.1.2条之3“大面积场所宜设置值班照明“。建议将厂房内部分灯具单独控制，兼作值班照明的光源。
1回复：同意审图意见，将1/4图中”主要电气材料及设备表“序号4灯具名称改为“大功率节能灯灯具”。
2回复：由于车间单层面积不是太大，因此设计未设置值班照明。如甲方认为有必要设置值班照明，每层可以用1至2个回路作为值班照明回路。
附件2：施工图审查意见回复表
工程
设计单位对施工图设计文件审查意见的回复
（审图报告编号：）
（设计项目编号：）
设计单位：
资质等级：
资质印章（出图章）：（签章）
设计单位负责人：（签字）
日期：年月日
专业分类
设计单位对审查意见的回复内容
电气专业
审图意见：
1、按现行《建筑法》第五十七条“建筑设计单位对设计文件选用的建筑材料、建筑构配件和设备不得指定生产厂、供应商。1/4图中”主要电气材料及设备表“序号4灯具名称中不应标出厂名。请改正。
建筑施工图审图意见回复
建筑施工图审图意见回复尊敬的审图机构：首先，我们对大家的审图意见表示衷心的感谢，我们已经收到大家关于建筑施工图的审核报告。
在审核过程中，您对我们的设计提出了宝贵的建议和修改意见，我们深感荣幸并高度重视。
我们完全理解这些意见对提高我们工程的质量和安全性至关重要。
针对您的审核意见，我们已经组织专业的设计团队进行全面的分析和评估，并已经制定了详细的修改方案。
我们计划在接下来的几个工作日内完成这些修改，并重新提交图纸供您审核。
我们深知施工图设计的重要性，因此我们将严格按照您提出的建议和要求进行修改，以确保工程质量符合预期，同时兼顾施工效率。
在此，我们再次对您的审图工作表示感谢，并期待您对我们的新图纸进行再次审核。
我们相信，在您的专业指导下，我们的工程将会更加完善。
最后，我们衷心感谢您对我们的支持和帮助，期待与您的进一步合作。
敬祝商祺！[大家的名字] [大家的职务] [大家的联系信息]施工图审图意见施工图审图意见施工图审图是建筑工程施工前的重要环节，通过对施工图的审查，可以发现并纠正图纸中的错误，提高工程施工的质量和安全性。
本文将介绍施工图审图的主要内容和常见问题，并提出相应的解决方案。
一、施工图审图的重要性施工图审图是对建筑工程施工图的合法性、规范性、技术性和经济性进行审查的过程。
它不仅可以发现并纠正图纸中的错误，还可以优化施工方案，提高工程质量和安全性。
在施工前进行施工图审图，可以避免因设计问题导致返工或质量事故，从而保证工程的顺利进行。
二、施工图审图的主要内容1、合法性审查：检查施工图是否符合国家法律法规和工程建设标准，是否存在违法设计和违法施工的情况。
2、规范性审查：检查施工图是否符合工程设计规范和技术标准，包括建筑、结构、电气、给排水、暖通等专业的设计是否符合规范要求。
3、技术性审查：审查施工图的设计方案是否合理，是否满足工程安全、功能和质量的要求，是否存在技术上的问题和隐患。
4、经济性审查：审查施工图的经济性，包括材料、人工、施工周期等方面的成本预算是否合理，是否存在浪费和不合理的情况。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
施工图审查意见回复单
专业结构第 1 次回复
注：请建设单位协调勘察、设计单位将审查意见相关专业逐条回复，以加快审查进度。
1.屋面顶标高结构图上为2
2.5建筑图上为22.8,以哪个为准？
答：暂按结构标高计入
2.板配筋图上1/A、B、C轴上板负筋只示意一跨？其余跨是否有？
答：暂按图布置
3.结构图没有具体大样详图？
答：暂参照建筑图大样
4.屋面女儿墙没有压顶？（因为没有结构具体大样详图）
答:暂参照结构说明女儿墙压顶大样
5.基础梁平面图B轴JKL11(5)梁没有截面和配筋？
答：暂参照JKL11(8)截面和配筋计入
6. 基础梁平面图12交E轴JL2(1)梁没有截面和配筋？
答：暂参照JL3(1)截面和配筋计入
[此文档可自行编辑修改，如有侵权请告知删除，感谢您的支持，我们会努力把内容做得更好]。
