锂电池-注液车间工作指引
注液车间工作指引
1、生产操作时必须穿戴好劳保用品 2、必须做好首件三检工作 3、生产过程中要定时自检 4、生产中如有要异常及时反馈
真空烘烤
• 作业步骤
一பைடு நூலகம்启动真空烘箱电源预热，将待烘烤的电池按批号放入烘烤箱内。要求 物料盒与烘箱壁的相距不少于15mm，盒与盒之间相距不少于15mm。
二、工艺要求：真空烘箱的温度为80±5℃真空烘箱的时间为12h，空真度 为－0.0095±0.05Mpa。
1、正式注液前要作自检作业，抽真空及补氩气要达到规定。 2、调节好夹具高度，使电池与注液针之间即气密性良好，又易取放。 3、自动注液过程完成后，要让电池在夹具上停留1~2秒，再取下电池，以
保证注液量准确，取下电池到胶纸封口时间不长于5秒钟。 4、注完液后要装上空壳。 5、电解液在管路中停滞超过3天必须全部排掉,不能使用。
三 、 自 动 注 液 过 程 ： 启 动 → 抽 真 空 （ 6~9 秒 ） 注 液 （ 1~3 秒 ） → 抽 真 空 （6~12秒）→加氩气（3~6秒）→停止，完成自动注液过程。
四、取下已注液的电池，立即将注液孔周围的电解液擦干净，迅速贴胶， 放入周转盒转下一道工序。
作业完毕，需进行“5S”工作。 • 作业要点
注液后封胶
• 取下已注液的电池，立即将注液孔 周围的电解液擦干净，迅速贴胶， 放入周转盒转下一道工序。
注液后称重
•作 业 步 骤 一、打开电子称开关，预热5分钟。 二、根据注液前的重量和注液后的重量，算出注液量是否符合
要求。 三、将已贴胶纸的电池逐个称重，放置在相应的物料盒中。 四、若合格则转入下一工序，不合格则补注液，补注液量按工
转化成工序
5、烘箱温度以玻璃温度计实测温度为准。
注液前封胶
• 烘烤时间达到后分批取出电池，转 注液房，并6mmopp胶纸封住注液孔， 转下一工序。
测短路
• 作业步骤 一、插上YD2681/82A形绝缘测试仪，将面板电源开关至ON位置，预热5
分钟； 二、选择倍率的档位： 102 三、选择电压的档位： 10V/*0.1 四、功能选择档位： 讯响 五、预置选择： 20 六、电池逐个进行测量，将出现讯响指针超过20M欧姆的电池挑出，为
四、烘烤时间达到后分批取出电池，转注液房，并用胶纸封住注液孔，转 下一工序。
• 作业要点
1、真空烘烤房有专人看护，并记录电池出入时间，烘烤过程中温度、时间、 真空度。
2、电池装盒时，注液孔方向要一致排列，以便于贴OPP胶纸。 3、转入的电池及时放入烘箱干燥，电池放置不能倾斜。 4、注意保护电池的外观，严禁人为的损伤电池。
艺要求量减去已注入电解液量。 五、作业完毕，需进行“5S”工作。 • 作业要点 1、称重要准确。 2、称重时要待电子称稳定后，方可读数。 3、操作时要戴好手套。
压纸巾
•作 业 步 骤 一、将称重合格的电池直立。 二、把纸条放在注液孔上，并用胶圈压紧 三、把套好胶圈的电池整齐放入物料盒中。 四、作业完毕，需进行“5S”工作 • 作业要点 1、直径40mm胶圈要套2圈。 2、直径20mm胶圈套1圈。 3、操作时请戴好手指套。
短路电池 七、作业完后进行5S。 • 作业要点 1、所有测试仪的选择按纽均已封存，不得擅自调节。 3、注意保护电池外观。
注液
• 作业步骤
一、打开注液机电源、气源空转几圈，确定注液机运转平稳定位准确，检 查注液设备管道的气密性良好。
二、打开氩气阀，保证压力为0.01~0.05MPa，打开电解液阀，抽真空阀， 真空度为-0.09±0.05MPa。合格后装上电池开始注液。
锂电池-制片车间工作指引
1、生产操作时必须穿戴好劳保用品 2、必须做好首件三检工作 3、生产过程中要定时自检 4、生产中如有要异常及时反馈
正极分切
作 业 步 骤
一、卡尺定好极片放在分切机上的位置，取2片试裁，符合要 艺标准为准，同时做好定位标识。
二、用分切机对极片进行分切处理，允许公差（正负0.5mm） ，边沿2~4边料为宜。
正极对辊
作业步骤
一、打开电源，启动开机使机器正常运转。
二、根据极片型号，档次，按工艺厚度要求进行压片，调节缝距使其满足 工艺要求。然后确定极片每次对辊数量N。
三、一次取N片，将其平直放入对辊机。 四、待极片压过后，接片人员将极片叠放整齐，同时及时清洗辊轮表面的
粘敷物。
五、将压好且合格的极片转入下一工序。
五、在极片做完后，即放入烘箱进行上述操作，不用考虑下工序的需求时间，完 成之后，还不能转入下工序时，可在真空下保存。到下工序使用时，重新烘烤 。
作业要点
1、作业时注意温度变化。 2、严格控制真空度、温度和烘烤时间 3、注意电、气及相关物料的安人使用。 4、极片放进烘烤箱后，实际温度达到工艺范围方可烘烤。 5、操作时戴好劳保用品。
负极分档Байду номын сангаас
作 业 步 骤 一、对电子称清零，检查是否正常。
二、将待称的极片逐一放到电子称上称量，称量时注意不要抢 快，待数字稳定后再将极片取下，然后称下一片。
三、根据重量，划分档次，根据工艺标准划分，并整理好放齐 。
四、填写随序标示单。 五、作业完毕，进行5S工作。 作业要点 1、严禁不戴手套用手直接触摸极片。 2、取放片时注意不要折断，轻拿轻放。 3、档次不可混淆。
五、做好5S工作。
作业要点
电池注液的方法

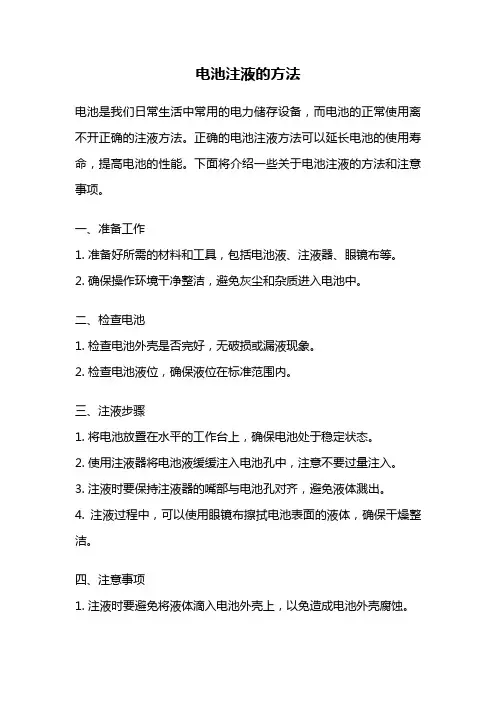

电池注液的方法电池是我们日常生活中常用的电力储存设备，而电池的正常使用离不开正确的注液方法。
正确的电池注液方法可以延长电池的使用寿命，提高电池的性能。
下面将介绍一些关于电池注液的方法和注意事项。
一、准备工作1. 准备好所需的材料和工具，包括电池液、注液器、眼镜布等。
2. 确保操作环境干净整洁，避免灰尘和杂质进入电池中。
二、检查电池1. 检查电池外壳是否完好，无破损或漏液现象。
2. 检查电池液位，确保液位在标准范围内。
三、注液步骤1. 将电池放置在水平的工作台上，确保电池处于稳定状态。
2. 使用注液器将电池液缓缓注入电池孔中，注意不要过量注入。
3. 注液时要保持注液器的嘴部与电池孔对齐，避免液体溅出。
4. 注液过程中，可以使用眼镜布擦拭电池表面的液体，确保干燥整洁。
四、注意事项1. 注液时要避免将液体滴入电池外壳上，以免造成电池外壳腐蚀。
2. 注液时要小心，避免将液体滴入眼睛或皮肤上，如不慎接触，应立即用大量清水冲洗并就医。
3. 注液后，应及时将注液器内的残余液体倒空，以免造成污染。
4. 注液后，应将电池盖盖紧，确保电池内部密封。
五、常见问题解答1. 电池可以使用普通自来水作为电池液吗？答：不可以。
普通自来水中含有杂质和矿物质，会对电池产生不良影响。
应使用专用的电池液。
2. 电池注液时是否需要戴手套？答：建议戴手套进行操作，以保护皮肤和防止液体接触。
3. 电池注液后可以立即使用吗？答：电池注液后，一般需要等待一段时间，让电池内部充分吸收液体后再使用。
4. 电池液位过低怎么办？答：如果电池液位过低，可以使用注液器添加适量的电池液，但要注意不要过量。
六、总结正确的电池注液方法可以保证电池的正常使用，延长电池的寿命。
在注液过程中，要注意操作规范，避免液体接触皮肤和眼睛。
同时，要定期检查电池液位，及时添加电池液。
希望以上内容能够帮助大家正确地进行电池注液操作，确保电池的使用寿命和性能。
锂电池装配车间工作指引
套壳
• 作 业 步 骤 一、一手拿铝壳，一手拿卷芯。 二、捏住卷芯底部，将卷芯底部放入铝壳中。 三、用手轻按住卷芯顶部，轻推卷芯进入铝壳。 四、套壳后将电芯置于物料盒中。 五、作业完后进行“5S”。 • 作业要点 1、套壳时，需做到“轻”，谨防套破卷芯。 2、严防人为短路。 3、套壳过程中，谨防刮伤铝壳表面，引起表面不良。 4、操作时要戴好手套、手指套。
负极扫粉
• 作 业 步 骤 一、将烘烤完毕的负极片从托盘中取出平放在工作台上（在右手处）； 二、前身稍向右倾斜，用左手拿起极片一端（负极耳刮粉处），用右手拿 起极片的另一端（刮长处）将极片从左至右引到工作台面上。 三、用毛刷从左至右将极片上的浮动的颗粒和粉尘轻轻的掸刷1遍。 四、刷完一面，再将极片轻轻的反转至另一面（同上述第三项作业方法） 五、把刷好的极片整齐、平整的放入干净的托盘中。 六、刷粉完毕后进行5S 工作。 • 作业要点 1、操作时必须带劳保用品； 2、在操作过程中不定时清理工作台面，保持工作台面清洁； 3 、取、放及刷粉过程中要轻拿轻放避免极片起皱或刷粉力度太大导致极 片人为破损； 4、每次每叠放置极片不能超过200pcs； 5、标示后转下一道工序。
放垫片
• 作 业 步 骤 • 一、待放垫片电芯整齐置于物料盒中，保证所有 电芯负极耳在同一侧。 • 二、逐个电芯放入垫片，垫片规格按工艺要求 • 作业要点 • 1、禁止用手直接接触垫片，以免沾上汗液。 • 2、不能弄断，弄裂垫片。 • 3、放垫片时，注意轻放，防止弄破隔膜纸。 4、操作时要戴好手指套。
负极点焊
• 作 业 步 骤
一、戴好手套，开启手提点焊机，试焊，调试充电电压至最佳焊接效果； 二、左手拿电芯，右手一直拿焊接头，右手将盖板平放于铜板上； 三、使电芯的负极镍带对准负极铆钉的连接片，然后右手拿焊接头轻放 于负极镍带上，踩下脚踏开关，使镍带焊于负极负极铆钉的连接片 上，相同操作焊接3~4个点，焊完后放于中周转盒内； 四、作业完毕，进行“5S”工作。
锂电池-注液车间工作指引
注液前封胶
• 烘烤时间达到后分批取出电池，转 注液房，并6mmopp胶纸封住注液孔， 转下一工序。
测短路
• 作 业 步 骤 一、插上YD2681/82A形绝缘测试仪，将面板电源开关至ON位置，预热5 分钟； 二、选择倍率的档位： 102 三、选择电压的档位： 10V/*0.1 四、功能选择档位： 讯响 五、预置选择： 20 六、电池逐个进行测量，将出现讯响指针超过 20M 欧姆的电池挑出，为 短路电池 七、作业完后进行5S。 • 作业要点 1、所有测试仪的选择按纽均已封存，不得擅自调节。 3、注意保护电池外观。
三烘箱温度1h内达到80时抽真空00095005mpa并维持20min充氩气至005mpa并维持20min再抽真空00095005mpa重复3个循环后保持真空烘烤状态直到取出前1小时再做一次循环

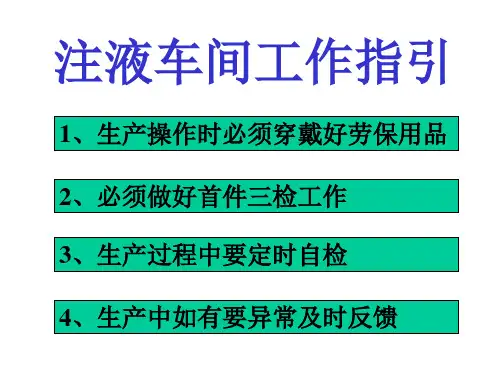

注液车间工作指引
1、生产操作时必须穿戴好劳保用品
2、必须做好首件三检工作 3、生产过程中要定时自检
4、生产中如有要异常及时反馈
注液
• 作 业 步 骤 一、打开注液机电源、气源空转几圈，确定注液机运转平稳定位准确，检 查注液设备管道的气密性良好。 二、打开氩气阀，保证压力为 0.01~0.05MPa ，打开电解液阀，抽真空阀， 真空度为-0.09±0.05MPa。合格后装上电池开始注液。 三 、 自 动 注 液 过 程 ： 启 动 → 抽 真 空 （ 6~9 秒 ） 注 液 （ 1~3 秒 ） → 抽 真 空 （6~12秒）→加氩气（3~6秒）→停止，完成自动注液过程。 四、取下已注液的电池，立即将注液孔周围的电解液擦干净，迅速贴胶， 放入周转盒转下一道工序。 作业完毕，需进行“5S”工作。 • 作业要点 1、正式注液前要作自检作业，抽真空及补氩气要达到规定。 2、调节好夹具高度，使电池与注液针之间即气密性良好，又易取放。 3 、自动注液过程完成后，要让电池在夹具上停留 1~2 秒，再取下电池，以 保证注液量准确，取下电池到胶纸封口时间不长于5秒钟。 4、注完液后要装上空壳。 5、电解液在管路中停滞超过3天必须全部排掉,骤 一、启动真空烘箱电源预热，将待烘烤的电池按批号放入烘烤箱内。要求 物料盒与烘箱壁的相距不少于15mm，盒与盒之间相距不少于15mm。 二、工艺要求：真空烘箱的温度为 80±5℃真空烘箱的时间为 12h ，空真度 为－0.0095±0.05Mpa。 三 、 烘 箱 温 度 1h 内 达 到 80℃ 时 ， 抽 真 空 （ － 0.0095±0.05MPa ） 并 维 持 20min ， 充 氩 气 至 － 0.05MPa ， 并 维 持 20min ， 再 抽 真 空 （ － 0.0095±0.05MPa），重复3个循环后保持真空烘烤状态，直到取出前1小 时再做一次循环。 四、烘烤时间达到后分批取出电池，转注液房，并用胶纸封住注液孔，转 下一工序。 • 作业要点 1、真空烘烤房有专人看护，并记录电池出入时间，烘烤过程中温度、时间、 真空度。 2、电池装盒时，注液孔方向要一致排列，以便于贴OPP胶纸。 3、转入的电池及时放入烘箱干燥，电池放置不能倾斜。 4、注意保护电池的外观，严禁人为的损伤电池。 5、烘箱温度以玻璃温度计实测温度为准。
聚合物锂电池注液工艺

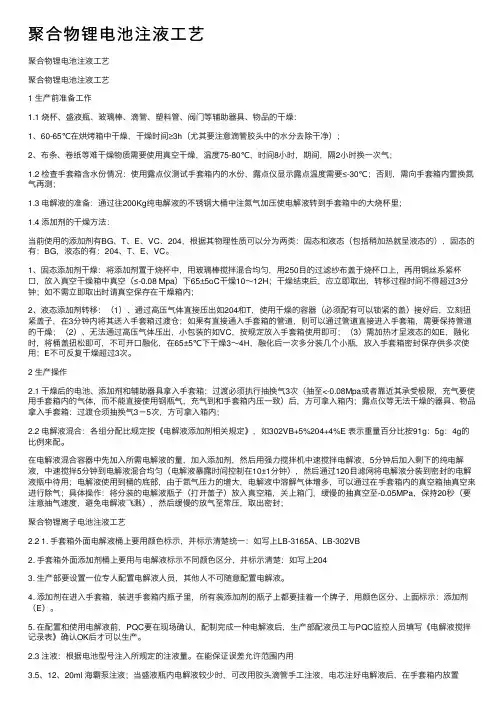

聚合物锂电池注液⼯艺聚合物锂电池注液⼯艺聚合物锂电池注液⼯艺1 ⽣产前准备⼯作1.1 烧杯、盛液瓶、玻璃棒、滴管、塑料管、阀门等辅助器具、物品的⼲燥：1、60-65℃在烘烤箱中⼲燥，⼲燥时间≥3h（尤其要注意滴管胶头中的⽔分去除⼲净）；2、布条、卷纸等难⼲燥物质需要使⽤真空⼲燥，温度75-80℃，时间8⼩时，期间，隔2⼩时换⼀次⽓；1.2 检查⼿套箱含⽔份情况：使⽤露点仪测试⼿套箱内的⽔份，露点仪显⽰露点温度需要≤-30℃；否则，需向⼿套箱内置换氮⽓再测；1.3 电解液的准备：通过往200Kg纯电解液的不锈钢⼤桶中注氮⽓加压使电解液转到⼿套箱中的⼤烧杯⾥；1.4 添加剂的⼲燥⽅法：当前使⽤的添加剂有BG、T、E、VC、204，根据其物理性质可以分为两类：固态和液态（包括稍加热就呈液态的），固态的有：BG，液态的有：204、T、E、VC。
1、固态添加剂⼲燥：将添加剂置于烧杯中，⽤玻璃棒搅拌混合均匀，⽤250⽬的过滤纱布盖于烧杯⼝上，再⽤铜丝系紧杯⼝，放⼊真空⼲燥箱中真空（≤-0.08 Mpa）下65±5oC⼲燥10～12H；⼲燥结束后，应⽴即取出，转移过程时间不得超过3分钟；如不需⽴即取出时请真空保存在⼲燥箱内；2、液态添加剂转移：（1）、通过⾼压⽓体直接压出如204和T，使⽤⼲燥的容器（必须配有可以锁紧的盖）接好后，⽴刻扭紧盖⼦，在3分钟内将其送⼊⼿套箱过渡仓；如果有直接通⼊⼿套箱的管道，则可以通过管道直接进⼊⼿套箱，需要保持管道的⼲燥；（2）、⽆法通过⾼压⽓体压出，⼩包装的如VC，按规定放⼊⼿套箱使⽤即可；（3）需加热才呈液态的如E，融化时，将桶盖扭松即可，不可开⼝融化，在65±5℃下⼲燥3～4H，融化后⼀次多分装⼏个⼩瓶，放⼊⼿套箱密封保存供多次使⽤；E不可反复⼲燥超过3次。
2 ⽣产操作2.1 ⼲燥后的电池、添加剂和辅助器具拿⼊⼿套箱：过渡必须执⾏抽换⽓3次（抽⾄<-0.08Mpa或者靠近其承受极限，充⽓要使⽤⼿套箱内的⽓体，⽽不能直接使⽤钢瓶⽓，充⽓到和⼿套箱内压⼀致）后，⽅可拿⼊箱内；露点仪等⽆法⼲燥的器具、物品拿⼊⼿套箱：过渡仓须抽换⽓3－5次，⽅可拿⼊箱内；2.2 电解液混合：各组分配⽐规定按《电解液添加剂相关规定》，如302VB+5%204+4%E 表⽰重量百分⽐按91g：5g：4g的⽐例来配。
电池车间操作指导收藏

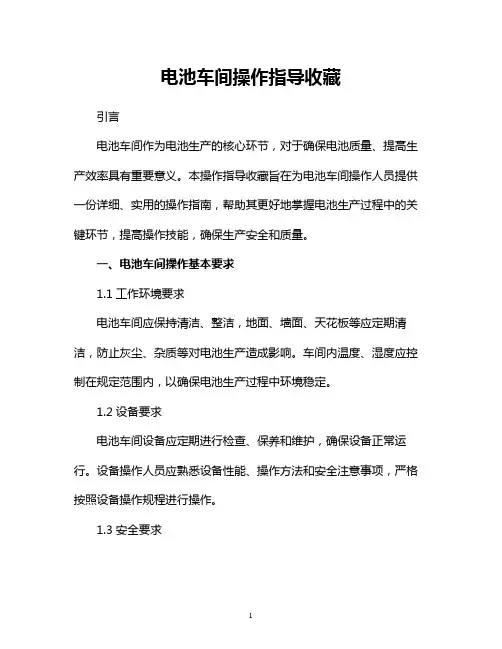

电池车间操作指导收藏引言电池车间作为电池生产的核心环节，对于确保电池质量、提高生产效率具有重要意义。
本操作指导收藏旨在为电池车间操作人员提供一份详细、实用的操作指南，帮助其更好地掌握电池生产过程中的关键环节，提高操作技能，确保生产安全和质量。
一、电池车间操作基本要求1.1工作环境要求电池车间应保持清洁、整洁，地面、墙面、天花板等应定期清洁，防止灰尘、杂质等对电池生产造成影响。
车间内温度、湿度应控制在规定范围内，以确保电池生产过程中环境稳定。
1.2设备要求电池车间设备应定期进行检查、保养和维护，确保设备正常运行。
设备操作人员应熟悉设备性能、操作方法和安全注意事项，严格按照设备操作规程进行操作。
1.3安全要求电池车间操作人员应严格遵守安全生产规定，佩戴个人防护用品，如防护眼镜、口罩、手套等。
车间内禁止吸烟、饮食，禁止携带易燃、易爆物品进入。
车间应配备消防设施，并定期进行消防演练。
二、电池生产关键环节操作指南2.1混合工序混合工序是电池生产过程中的重要环节，对于电池性能具有直接影响。
操作人员应按照工艺要求，准确称量各原材料，并采用合适的混合设备进行混合。
混合过程中，应确保混合均匀，避免出现结块、偏析等现象。
2.2涂布工序涂布工序是电池生产过程中的关键环节，对于电池性能和安全性具有直接影响。
操作人员应熟悉涂布设备的性能和操作方法，严格按照工艺要求进行操作。
涂布过程中，应确保涂布均匀，避免出现气泡、划痕等缺陷。
2.3裁片工序裁片工序是将涂布好的电池材料切割成规定尺寸的环节。
操作人员应熟悉裁片设备的性能和操作方法，严格按照工艺要求进行操作。
裁片过程中，应确保裁片尺寸准确，避免出现毛刺、破损等缺陷。
2.4装配工序装配工序是将裁片好的电池材料组装成电池的环节。
操作人员应熟悉装配设备的性能和操作方法，严格按照工艺要求进行操作。
装配过程中，应确保电池结构牢固，避免出现短路、漏液等安全隐患。
2.5化成工序化成工序是电池生产过程中的关键环节，对于电池性能和安全性具有直接影响。
锂电池注液工艺流程
锂电池注液工艺流程
步骤一、将注液器设置于锂离子电池的上方，并将所述注液器
的下端与锂离子电池的注液孔密封连接；
步骤二、开启所述注液嘴封闭结构，通过所述排气口对所述注液器和所述锂离子电池的内部进行抽真空，直至真空度达到预定真空度；
步骤三、关闭所述注液嘴封闭结构，恢复所述注液器内部的气压至常压状态，通过所述注液泵向所述注液器的内部泵入第一计量的电解液；
步骤四、开启所述注液嘴封闭结构，待所述注液器内部的电解液流入所述锂离子电池的内部；关闭所述注液嘴封闭结构，对所述锂离子电池施加振动，持续第一时间；
步骤五、通过所述注液泵向所述注液器的内部泵入第二计量的电解液；
步骤六、开启所述注液嘴封闭结构，待所述注液器内部的电解液流入所述锂离子电池的内部，静置第二时间。
优选的是，所述的锂离子电池的注液方法中，所述步骤二中，开启所述注液嘴封闭结构，通过所述排气口对所述注液器和所述锂离子电池的内部进行抽真空，直至真空度达到预定真空度。
锂电池注液工艺介绍
锂电池注液工艺介绍一、概述锂电池注液工艺是锂电池生产过程中的关键环节，主要涉及到电解液、有机溶剂等化学物质的注入。
本文将对锂电池注液工艺进行详细介绍，包括其作用、原理、工艺流程及设备等。
二、注液工艺的作用注液工艺在锂电池中的作用主要体现在以下几个方面：1. 填充电池内部空间：注液工艺通过将电解液注入电池内部，填充电池的空间，确保电池内部结构的稳定。
2. 形成电极反应界面：电解液与正负极材料发生反应，形成电极反应界面，是电池正常工作的基础。
3. 传导电流：电解液作为离子导体，传导电流，使电池内部形成闭合回路。
三、注液工艺原理注液工艺的原理主要基于电解液的物理和化学性质。
电解液在一定温度和压力下，通过注液孔注入电池内部。
在注入过程中，电解液与电极材料发生反应，形成电极反应界面。
同时，电解液中的离子在电场作用下定向移动，传导电流。
四、注液工艺流程锂电池注液工艺流程包括以下步骤：1. 准备工作：检查电池外观，确保无损伤；清洗电池，去除表面的污垢和异物；对电池进行真空干燥处理，确保电池内部无水分。
2. 注液：将电解液加入注液机中，在一定温度和压力下，通过注液孔注入电池内部。
3. 静置：注液完成后，将电池静置一段时间，使电解液充分渗透到电极材料中。
4. 密封：对电池进行密封处理，防止电解液泄漏。
5. 检测：对电池进行检测，确保其性能符合要求。
6. 包装：将合格品进行包装，准备出厂。
五、注液设备锂电池注液设备是实现注液工艺的关键设备，主要包括以下几类：1. 注液机：用于将电解液注入电池内部的设备，一般采用自动化控制技术，实现注液过程的自动化。
注液机一般由储液罐、注液泵、过滤器、温度控制装置、压力控制装置等组成。
2. 干燥设备：用于对电池进行真空干燥处理，去除电池内部的水分和气体。
干燥设备一般由真空泵、加热装置、冷凝器等组成。
3. 检测设备：用于对电池性能进行检测的设备，如电压表、电流表、电阻测试仪等。
检测设备一般采用自动化技术，实现检测过程的自动化。
锂电池-制片车间工作指引
• 作 业 步 骤 打开电源，启动开机使机器正常运转。 一、打开电源，启动开机使机器正常运转。 根据极片型号，档次，按工艺厚度要求进行压片， 二、根据极片型号，档次，按工艺厚度要求进行压片，调节缝距使其满足 工艺要求。然后确定极片每次对辊数量N。 工艺要求。然后确定极片每次对辊数量 。 一次取N片 将其平直放入对辊机。 三、一次取 片，将其平直放入对辊机。 待极片压过后，接片人员将极片叠放整齐， 四、待极片压过后，接片人员将极片叠放整齐，同时及时清洗辊轮表面的 粘敷物。 粘敷物。 将压好且合格的极片转入下一工序。 五、将压好且合格的极片转入下一工序。 六、作业完毕进行5S工作，清洗辊轮表面。并关闭辊压机电源。 作业完毕进行 工作，清洗辊轮表面。 关闭辊压机电源。 工作 • 作业要点 1、将对辊轮清洗干净。 、将对辊轮清洗干净。 2、极片必须经品管首检确定。 、极片必须经品管首检确定。 3、片时极片应平行垂直推进轧机。 、片时极片应平行垂直推进轧机。 4、严禁投双极片压边现象。 、严禁投双极片压边现象。 5、各种型号极片厚度尺寸要求见技术部标准文件。 、各种型号极片厚度尺寸要求见技术部标准文件。 6、严禁不戴手套用手直接触摸极片。 、严禁不戴手套用手直接触摸极片。 7、连续 片报废，应停机并上报。 片报废， 、连续5片报废 应停机并上报。 8、操作时要戴好劳保用品：手套、口罩。 、操作时要戴好劳保用品：手套、口罩。
负极分切
• 作 业 步 骤 卡尺定好极片放在分切机上的位置， 片试裁， 一 、 卡尺定好极片放在分切机上的位置 ， 取 2片试裁， 符合要 片试裁 艺标准为准，同时做好定位标识。 艺标准为准，同时做好定位标识。 用分切机对极片进行分切处理，允许公差（正负0.5mm）， 二、用分切机对极片进行分切处理，允许公差（正负 ） 边沿4~5边料为宜。 边料为宜。 边沿 边料为宜 三、将裁好的极片整理好放齐，目视测量分类，填写随序标识 将裁好的极片整理好放齐，目视测量分类， 转入下一工序。 转入下一工序。 作业完毕，进行5S工作 工作。 四、作业完毕，进行 工作。 • 作业要点 1、作业前首先确认分切刀的尺寸，严格按工艺要求分切。 、作业前首先确认分切刀的尺寸，严格按工艺要求分切。 2、切后的极片不应堆的太高 ， 以免小片与小片边缘之间碰折。 、 切后的极片不应堆的太高，以免小片与小片边缘之间碰折。 3、严禁将手指放入辊刀切片处。 、严禁将手指放入辊刀切片处。 操作时要戴好劳保用品：手套、手指套。 4、操作时要戴好劳保用品：手套、手指套。
锂电池注液工艺控制要点
锂电池注液工艺控制要点
锂电池注液工艺控制的要点包括以下几个方面：
1. 注液设备的选择和保养：选择优质的注液设备，并按照操作指南进行正确使用和保养，确保设备的正常运行和液体注入的准确性。
2. 注液操作的环境控制：注液过程应在净化和温度适宜的环境下进行，以减少污染和保证注液的精确性。
同时，应监控环境湿度和温度，并进行必要的调整。
3. 注液剂的质量控制：要选择质量稳定、符合规定的注液剂，并按照厂家提供的标准和方法进行质量检验。
检验项目可以包括浓度、PH值、粘度等指标。
4. 注液操作的工艺控制：操作人员应严格按照注液工艺的操作规程进行操作，确保每个环节的准确性和流程的合理性。
包括注液剂的配比、注液速度和压力的控制等。
5. 注液过程的监控和记录：对注液过程中的关键参数进行监控和记录，包括注液剂的消耗量、注液时间、注液温度等，以便后续分析和追溯。
6. 注液工艺的改进和优化：根据注液过程中的数据和分析结果，及时调整和改进注液工艺，提高注液的准确性和工艺的稳定性。
并对工艺改进进行评估和记录。
总结来说，锂电池注液工艺控制的要点是选择好的设备，控制好环境条件，保证注液剂的质量，严格按照工艺规程进行操作，并且监控和记录关键参数，及时改进和优化工艺。
