UIT-201照度仪操作说明书解析
UIT-201照度仪操作说明书解析
操作说明书感谢您这次购买UIT-201紫外线照度计，本说明书是对UIT-201紫外线照度计的概要、操作方法、规格等进行介绍的。
为了能够随时翻阅本操作说明书请妥善保管。
作为操作说明书的辅助资料，敝公司特意准备了《光测量指南》，有关详细内容请咨询敝公司的销售部门。
操作注意在操作注意中，记述了为安全正确使用本产品必须遵守的内容和需要注意的内容，请充分理解其含义之后再阅读正文。
！警告此表示是指我们预想的一些内容会导致人员伤亡。
！注意此表示是指我们预想的一些内容会发生人员伤害或测量仪损坏。
！重要在此表示中，记载了操作·维修保养时必须事先掌握的一些测量仪性能和容易发生错误操作的内容，以及不遵守说明规定、不校正测量仪的话会损伤测量仪的事项。
！警告请必须阅读下述警告事项之后再使用测量仪●从紫外线照射装置泄露出的光在短时间内可灼伤眼睛和皮肤。
在光泄露的地方测量时请配带保护眼镜，不要使皮肤裸露在外。
以下是保护眼睛的保护用具。
·保护眼镜：RS-24U （SPL3～5）理研镜片有限公司·保护面具：防紫外线面具（图号2046-1981）屋西奥电机有限公司！注意请必须阅读下述注意事项之后再使用测量仪●感光器是由光学部件构成的，请注意使用环境（温度·适度）。
特别是光学滤光片，它只能在规定的温度·湿度环境下发挥其性能。
在超出规定的环境下工作时，就不能发挥其应有的性能，有可能导致元器件老化。
请保管在可以管理温度湿度的干燥地方。
●禁止碰撞UIT-201主体以及感光器。
测量仪受到碰撞会导致内部元器件发生破损或引起不良动作。
●请使用酒精祛除UIT-201主体污垢。
请不要使用信纳水（香蕉水）、丙酮等有机溶剂擦拭本机，会损伤机器外观。
●请不要使用敝公司指定以外的感光器。
！重要请必须阅读下述重要事项之后再使用测量仪●本照度计测量范围虽然到1999，但在光强的情况下有时会导致感光器线性变坏。
有时会导致您使用的感光器测量范围变窄，敬请注意。
照度计操作规程
照度计操作规程一、引言照度计是一种用于测量光照强度的仪器，广泛应用于建筑、照明设计、植物生长研究等领域。
为了保证照度计的准确性和可靠性，制定本操作规程，旨在指导操作人员正确使用照度计，确保测量结果的准确性。
二、适用范围本操作规程适用于所有使用照度计进行光照强度测量的操作人员。
三、设备准备1. 照度计：确保照度计处于正常工作状态，电池电量充足。
2. 校准板：使用已校准的标准照度板，确保其表面干净无污染。
3. 清洁布：用于擦拭照度计和校准板，确保表面清洁。
四、操作步骤1. 打开照度计：按下电源开关，确保照度计正常启动。
2. 校准照度计：将照度计放置在标准照度板上，按下校准按钮，等待照度计显示出稳定的校准值。
3. 测量光照强度：将照度计对准待测区域，确保照度计与被测区域的距离适当，按下测量按钮，等待照度计显示出稳定的测量值。
4. 记录测量结果：将测量值记录在测量记录表中，包括测量时间、位置、测量值等信息。
5. 清洁照度计：使用清洁布轻轻擦拭照度计表面，确保表面无污染。
6. 关闭照度计：按下电源开关，确保照度计完全关闭。
五、操作注意事项1. 在进行测量前，确保照度计处于正常工作状态，电池电量充足。
2. 在进行校准前，确保使用已校准的标准照度板，并确保其表面干净无污染。
3. 在进行测量时，确保照度计与被测区域的距离适当，避免遮挡或反射光线。
4. 在进行测量时，尽量避免手部接触照度计的光敏元件，以免影响测量结果。
5. 在进行测量时，等待照度计显示出稳定的测量值后再记录结果。
6. 在进行清洁时，使用清洁布轻轻擦拭照度计表面，避免使用有酸碱成分的清洁剂。
7. 在不使用照度计时，将其存放在干燥、通风的环境中，避免受潮或受热。
六、常见问题及解决方法1. 照度计无法启动：检查电池电量是否充足，如电池电量不足，请更换新电池。
2. 照度计显示异常值：检查是否进行了正确的校准，如未进行校准或校准不准确，请重新校准照度计。
3. 照度计测量值不稳定：检查被测区域是否存在干扰光源，如存在干扰光源，请将照度计对准待测区域重新测量。
照度计的使用说明
照度计的使用说明照度计，是个什么东西呢？简而言之，它就是用来测量光线强度的小工具。
咦，别看它长得不咋样，功能可真不少！要是你在家里布置照明，或者做一些拍摄、设计、园艺等活儿，照度计能帮你了解光线的具体情况。
它能告诉你，哦，现在这个地方亮不亮，光线是够用了没。
可别小看它，一旦掌握了它的使用方法，照度计就像是你眼睛的好帮手，随时给你提供光线的详细报告，省得你白费劲，也不至于把家里弄得像白昼那样亮，或者光线昏暗，像是在拍恐怖片。
说到照度计，首先得搞清楚它的基本操作。
其实它的使用比你想象的还简单，你只需要打开它，选择你想测量的光源，然后把它对准光线源，按下测量按钮，就能得到一个数字。
这些数字代表了环境中光的强度。
是不是挺简单的？它们的单位叫做“勒克斯”（Lux），听起来好像挺高大上的，其实就是表示每平方米所接收到的光量。
简单说，就是“亮不亮”的程度。
这时候你可能会问，照度计是不是就只能拿来测亮度？其实也不是。
照度计不仅能帮你测量室内外的亮度，还能让你更精确地调节光源，避免因为照明不当而影响工作和生活。
比如你在办公室里工作，想要确保光线不太刺眼也不太昏暗，照度计就能帮你找到最佳的光线强度。
如果你是摄影师或者设计师，照度计则能帮助你在拍摄过程中掌控光线，保证色彩的还原度。
这东西用得好，简直能让你的工作事半功倍。
不过呢，照度计也不是万能的。
你拿它来测光，没说一定能保证你拍出好照片，或者做出超美的设计。
它只是提供了一个参考值，最后决定一切的还是你自己的审美和技术。
要是你想通过照度计来调节房间的亮度，那可得小心了。
过强的光线会让你眼睛不舒服，过弱的光线又会让人眼花缭乱，弄得头晕目眩，整个人昏昏沉沉的，啥事儿也做不成。
你想想啊，家里有时会碰到这种情况，晚上回家，想要打开灯光找点东西，一开灯，哎呦，咋像是在开演唱会一样，光刺得我睁不开眼！用照度计测一测才知道，原来那灯光强得吓人，照度计一给它打个分，数字蹭蹭往上升，才知道原来这灯该换个更柔和一点的了。
照度计操作规程
照度计操作规程一、引言照度计是一种用于测量光照强度的仪器，广泛应用于建造、照明设计、工业生产等领域。
为了确保照度计的正常使用，提高测量结果的准确性，制定本操作规程。
二、仪器准备1. 照度计的选择：根据实际需求选择合适的照度计，确保其测量范围和精度满足要求。
2. 仪器校准：在使用前，应对照度计进行校准，确保其准确度符合标准要求。
3. 电源和电池：确保照度计有足够的电源供应，如果使用电池，请检查电池电量是否充足。
三、操作步骤1. 准备工作：a. 确保测试场所的光源正常工作，没有遮挡物阻挡光线。
b. 将照度计打开，并根据需要调整测量范围和单位。
c. 如果需要，将照度计放置在三脚架上，以保持稳定性。
2. 测量过程：a. 将照度计的感光头对准待测区域的光源，确保感光头与光源之间没有遮挡物。
b. 等待照度计稳定后，记录显示屏上的照度数值。
c. 如果需要多点测量，可以重复上述步骤，确保测量点覆盖整个待测区域。
3. 测量结束：a. 关闭照度计，并将其放置在干燥、通风的地方。
b. 根据需要将测量结果记录下来，可以使用电子表格或者其他数据记录工具。
四、注意事项1. 避免遮挡：在测量过程中，确保照度计的感光头与光源之间没有遮挡物，以免影响测量结果的准确性。
2. 稳定性：在测量过程中，确保照度计的稳定性，避免挪移或者震动仪器，以免影响测量结果。
3. 测量范围：根据实际需求选择合适的测量范围，避免超出照度计的测量范围，以免影响测量结果的准确性。
4. 校准周期：定期对照度计进行校准，校准周期可根据使用频率和精度要求确定。
5. 清洁和保养：定期清洁照度计的感光头，确保其表面干净，避免灰尘或者污渍影响测量结果。
6. 电源管理：对于使用电池供电的照度计，及时更换电池，确保电量充足，避免因电量不足导致测量错误。
五、常见问题及解决方法1. 照度计显示屏上的数值不稳定怎么办？可能是由于测量环境不稳定或者照度计本身存在问题。
可以尝试将照度计放置在稳定的位置进行测量，或者进行照度计的校准和维修。

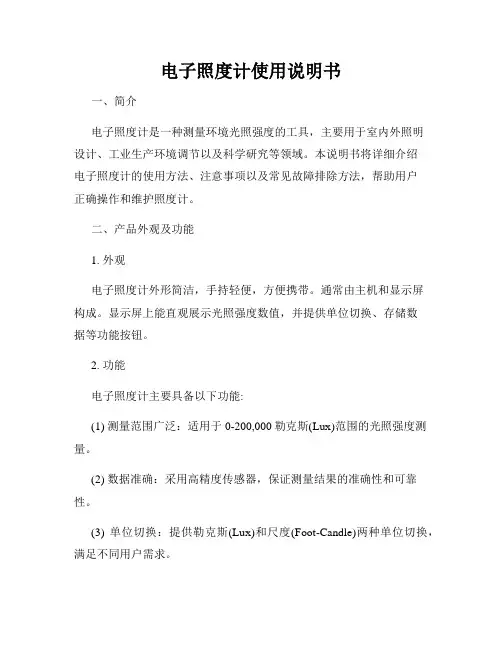

电子照度计使用说明书
电子照度计使用说明书一、简介电子照度计是一种测量环境光照强度的工具，主要用于室内外照明设计、工业生产环境调节以及科学研究等领域。
本说明书将详细介绍电子照度计的使用方法、注意事项以及常见故障排除方法，帮助用户正确操作和维护照度计。
二、产品外观及功能1. 外观电子照度计外形简洁，手持轻便，方便携带。
通常由主机和显示屏构成。
显示屏上能直观展示光照强度数值，并提供单位切换、存储数据等功能按钮。
2. 功能电子照度计主要具备以下功能:(1) 测量范围广泛：适用于0-200,000勒克斯(Lux)范围的光照强度测量。
(2) 数据准确：采用高精度传感器，保证测量结果的准确性和可靠性。
(3) 单位切换：提供勒克斯(Lux)和尺度(Foot-Candle)两种单位切换，满足不同用户需求。
(4) 数据存储：照度计可存储一定数量的测量数据，并具备数据查询功能。
三、使用方法1. 准备工作(1) 打开电子照度计主机，确保电池电量充足。
(2) 确认照度计的测量范围满足被测光照强度的要求。
2. 测量操作(1) 将电子照度计指向待测光源，保持垂直角度，避免阳光或其他光源的干扰。
(2) 在显示屏上即可直观显示当前光照强度数值。
3. 单位切换(1) 按下单位切换按钮，可在勒克斯(Lux)和尺度(Foot-Candle)之间进行切换。
(2) 根据实际需求选择合适的度量单位，以方便数据的理解和应用。
4. 数据存储(1) 照度计可存储多组测量数据，方便用户查阅历史记录。
(2) 按下存储数据按钮，当前测量结果将存储在内置存储器中。
四、注意事项1. 在测量时，避免使照度计直接接触光源，以免影响测量结果的准确性。
2. 避免照度计受到强烈的震动或冲击，可影响其正常工作和测量精度。
3. 定期校准照度计，确保测量结果的准确性和可靠性。
4. 当长时间不使用照度计时，请关闭电源，以延长电池寿命。
五、常见故障排除1. 无法正常启动(1) 检查电池是否充电，如有必要更换电池。

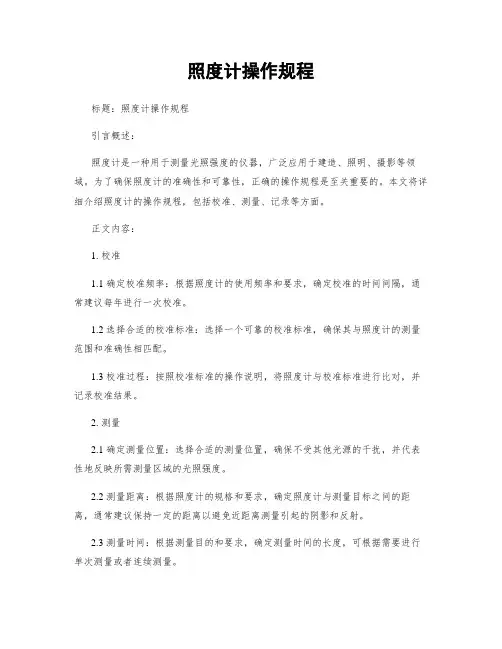

照度计操作规程
照度计操作规程标题：照度计操作规程引言概述：照度计是一种用于测量光照强度的仪器，广泛应用于建造、照明、摄影等领域。
为了确保照度计的准确性和可靠性，正确的操作规程是至关重要的。
本文将详细介绍照度计的操作规程，包括校准、测量、记录等方面。
正文内容：1. 校准1.1 确定校准频率：根据照度计的使用频率和要求，确定校准的时间间隔，通常建议每年进行一次校准。
1.2 选择合适的校准标准：选择一个可靠的校准标准，确保其与照度计的测量范围和准确性相匹配。
1.3 校准过程：按照校准标准的操作说明，将照度计与校准标准进行比对，并记录校准结果。
2. 测量2.1 确定测量位置：选择合适的测量位置，确保不受其他光源的干扰，并代表性地反映所需测量区域的光照强度。
2.2 测量距离：根据照度计的规格和要求，确定照度计与测量目标之间的距离，通常建议保持一定的距离以避免近距离测量引起的阴影和反射。
2.3 测量时间：根据测量目的和要求，确定测量时间的长度，可根据需要进行单次测量或者连续测量。
2.4 测量记录：记录测量结果，包括测量时间、位置、距离以及测量值等信息。
3. 数据处理3.1 数据分析：对测量结果进行分析，包括计算平均值、最大值、最小值等统计指标，以及绘制图表等。
3.2 结果比对：将测量结果与相应的标准或者要求进行比对，判断是否符合要求，并进行结果评估。
3.3 报告撰写：根据测量结果和比对分析，撰写测量报告，包括测量目的、测量条件、结果分析和结论等内容。
4. 保养与维护4.1 清洁：定期清洁照度计的外壳和测量窗口，确保测量的准确性和可靠性。
4.2 保护：避免照度计受到撞击、震动或者过度暴光等可能影响其性能的因素，妥善保管和使用照度计。
4.3 定期检查：定期检查照度计的功能和性能，确保其正常工作，并进行必要的维修和更换。
5. 安全注意事项5.1 避免直接观察太阳：照度计不应直接对准太阳进行测量，以免对眼睛造成伤害。
5.2 防止电磁干扰：避免照度计与其他电子设备或者电源接触，以免干扰测量结果。
灯光仪操作手册.pptx
灯箱摄像头调整 （二）
1)
.
2)
,.
3) .
4) (F14 F16), .
灯箱摄像头调整 （三）
5) (11.5"x15") , a 4
灯箱地址设置 （九）
修改完临时地址后，要修改激光头正确的地址，点击右 上角【 】按钮，如下图所示：
灯箱地址设置
（十）
点击点击右上角【 】按钮，该对话框会变成如下图所 示：
灯箱地址设置 （十一）
选择 ，可以看出，原来阴影的文本框变 成了可编辑的 文本框。 将上面的 改成 。 现在可以将需要配置的正确的地址和子网掩码，网管输入 到文本框中。每个位置的激光头都有相应的地址，配置规 则如下所示：
灯箱地址设置 （十二）
名称及地址的设置规则参考如下所示：
名称： 地址：10.254.100.10 子网掩码：255.255.255.0 默认网关：10.254.100.1
工控机对应的地址可参考设置为： 地址：10.254.100.1 子网掩码：255.255.255.0
灯箱地址设置 （十三）
打开激光头图像查看软件，可以通过开始>程序> > 2.0> 打开该软件。
检测软件启动 （二）
在程序启动时，要进行连接、灯箱摄像头网络连接、检查设 备的传感器状态。此时请注意以下内容：
1. 所有机械模块是否归位。
2. 如果启动软件时报类似 13弹出错误窗口，则条码枪未 连接上，请检查条码枪与模块电源及网络是否畅通。
检测软件启动 （三）
照度仪的使用方法
照度仪的使用方法照度仪（Illuminance Meter）是一种测量光照强度的仪器，广泛应用于照明工程、建筑设计、植物生长研究等领域。
下面将介绍照度仪的使用方法，帮助大家正确、高效地使用照度仪。
一、照度仪的基本结构和原理照度仪通常由光敏元件、测量电路和显示器组成。
光敏元件是照度仪的核心部件，负责将光照转化为电信号。
常见的光敏元件有硅光电二极管、硒光电池和光敏电阻等。
测量电路对光敏元件的信号进行放大、转换和处理，然后通过显示器显示出光照强度的数值。
二、照度仪的操作步骤1. 准备工作：将照度仪放置在待测区域，保证仪器与所测光源保持垂直。
2. 打开照度仪：按下电源开关，待仪器启动后，显示器将显示当前环境的光照强度数值。
3. 调整测量范围：根据实际需要，选择合适的测量范围。
照度仪通常具有多档测量范围，可以手动切换或自动调节。
4. 进行测量：将照度仪指向待测区域，保持一定距离，观察并记录显示器上的光照强度数值。
注意避免遮挡光线，保持仪器与光源的垂直。
5. 多点测量：如果需要对不同位置进行测量，可以按照需要在不同位置进行多次测量，并记录下每个位置的光照强度数值。
6. 记录和分析数据：将测量得到的光照强度数值进行记录，并根据实际需要进行数据分析和处理。
三、照度仪的注意事项1. 避免干扰：在测量过程中，尽量避免干扰光源，如手遮挡、光线反射等，以确保测量结果的准确性。
2. 室内外差异：室内和室外的光照强度会有所不同，使用照度仪时需要根据具体情况进行调整和比较。
3. 测量范围选择：根据实际需要选择合适的测量范围，避免过大或过小的范围导致测量结果不准确。
4. 仪器校准：定期对照度仪进行校准，以确保测量结果的准确性和稳定性。
5. 环境要求：在测量过程中，保持测试环境的稳定性，避免温度、湿度等因素对测量结果的影响。
四、照度仪的应用领域照度仪广泛应用于照明工程、建筑设计、植物生长研究等领域。
在照明工程中，可以通过照度仪对室内外的光照强度进行测量，以评估照明效果和照明设备的性能。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
操作说明书感谢您这次购买UIT-201紫外线照度计，本说明书是对UIT-201紫外线照度计的概要、操作方法、规格等进行介绍的。
为了能够随时翻阅本操作说明书请妥善保管。
作为操作说明书的辅助资料，敝公司特意准备了《光测量指南》，有关详细内容请咨询敝公司的销售部门。
操作注意在操作注意中，记述了为安全正确使用本产品必须遵守的内容和需要注意的内容，请充分理解其含义之后再阅读正文。
！警告此表示是指我们预想的一些内容会导致人员伤亡。
！注意此表示是指我们预想的一些内容会发生人员伤害或测量仪损坏。
！重要在此表示中，记载了操作·维修保养时必须事先掌握的一些测量仪性能和容易发生错误操作的内容，以及不遵守说明规定、不校正测量仪的话会损伤测量仪的事项。
！警告请必须阅读下述警告事项之后再使用测量仪●从紫外线照射装置泄露出的光在短时间内可灼伤眼睛和皮肤。
在光泄露的地方测量时请配带保护眼镜，不要使皮肤裸露在外。
以下是保护眼睛的保护用具。
·保护眼镜：RS-24U （SPL3～5）理研镜片有限公司·保护面具：防紫外线面具（图号2046-1981）屋西奥电机有限公司！注意请必须阅读下述注意事项之后再使用测量仪●感光器是由光学部件构成的，请注意使用环境（温度·适度）。
特别是光学滤光片，它只能在规定的温度·湿度环境下发挥其性能。
在超出规定的环境下工作时，就不能发挥其应有的性能，有可能导致元器件老化。
请保管在可以管理温度湿度的干燥地方。
●禁止碰撞UIT-201主体以及感光器。
测量仪受到碰撞会导致内部元器件发生破损或引起不良动作。
●请使用酒精祛除UIT-201主体污垢。
请不要使用信纳水（香蕉水）、丙酮等有机溶剂擦拭本机，会损伤机器外观。
●请不要使用敝公司指定以外的感光器。
！重要请必须阅读下述重要事项之后再使用测量仪●本照度计测量范围虽然到1999，但在光强的情况下有时会导致感光器线性变坏。
有时会导致您使用的感光器测量范围变窄，敬请注意。
关于测量范围请确认感光器的规格说明。
●在使用灵敏度12.0～1500μA/（W/cm2）以外的感光器进行测量，直接读出光能值时，请按照各自的感光器说明书进行灵敏度的补正。
●UIT-201即便在电源OFF情况下，也有少量的电流从电池里流出。
在长期不使用本机时请将电池取出。
●感光部粘有灰尘油污时会产生测量误差。
在测量开始前请确认在感光部是否粘有灰尘油污，在有灰尘油污时请用纱布浸湿酒精进行擦拭。
●在开机时请不要使光进入感光部。
本照度计在开机时要进行初始化运转，照度值清0。
为此在有光进入感光部的状态下进行开机时照度值也会清0。
所以请注意以后测量显示的值为含有误差的值（有偏差的值）。
●测量照度超过最大显示照度值（满刻度）时，显示窗显示表示已超出显示范围。
此时请调高测量档（范围）再进行测量。
●显示窗显示时，表示电池电压异常。
表示电池的电已耗尽请更换电池。
必须在关机后更换电池。
●在测量仪里放入电池的同时使用AC电源时，不要在电源ON的情况下直接切换[电源切换开关]，会导致故障和发生异常。
●本感光器是由单色光进行灵敏度校正的。
同型号数个感光器在测量指定的单色光源时显示同一数值。
光源拥有某一波长分布时请考虑本说明书15页显示的本感光器的光谱灵敏度特性。
这个光谱灵敏度特性为代表值。
在测量某一波长分布的一般光源时，请注意由于光谱灵敏度特性的偏差会导致同型号数个感光器之间显示的数值发生偏差。
●根据国外外汇管理以及国外贸易法规定，本测量仪以及使用本测量仪的装置和有关本测量仪的技术属于安全保障贸易管理限制出口的货物和技术。
为此，带出日本时需要办理出口许可申请等必要的手续。
目录操作注意 (i)目录 (1)1、概要 (2)2、构成 (3)3、各部分名称 (4)4、操作方法 (6)4-1、测量前的准备 (6)4-1-1、电池的安装.更换 (6)4-1-2、AC电源的安装 (6)4-1-3、感光器的安装.更换 (7)4-2测量方法 (8)4-2-1、开机 (8)4-2-2、关机 (8)4-2-3灵敏度调整 (8)4-2-4照度测量 (8)4-3测量结果的输出 (9)5、报警显示 (11)6、故障检查 (12)7、质保.修理 (13)7-1质保 (13)7-2修理 (13)7-3校正（主体以及感光部） (13)8、规格 (14)9、免责事项 (15)1、概要UIT-201是袖珍型紫外线照度计。
通过与感光器（UVU-365PD，UVD-405PD）组合可以测量各种波长区域的光的强度。
本照度计为袖珍便携型，数字显示可以直接读出以mW/cm2为单位的光能量，为此在现场可以轻松准确地进行测量。
另外，对于本照度计用感光器的感光面积，已设计成小面积，所以可以进行强光的点测量。
本照度计电源可以使用干电池或AC电源（选购件）。
UIT-201主体2、构成请确认附件[UIT-201]UIT-201主体操作说明书专用箱模拟输出信号线[1.5m]7号电池3节（2441-7687）连接器型号：HP10-7P-6P（广濑行星式）[选购件]感光器2m延长线AC电源（UVD-365PD，UVD-405PD等）（2441-7711）（6003-3042）3、各部分名称主体模拟信号输出线感光器①UIT-201主体②传感器连接器（连接感光器）③模拟信号输出端子（输出模拟信号）④模拟零调整旋钮（进行模拟输出的零调整）⑤感光器灵敏度值（CAI值）调整旋钮（在进行灵敏度调整时使用）⑥感光器灵敏度切换开关（在进行灵敏度调整时使用）⑦显示窗（显示照度值和灵敏度值）⑧H档指示灯（在测量照度时如选择H档的话该指示灯闪烁）⑨M档指示灯（在测量照度时如选择M档的话该指示灯闪烁）⑩L档指示灯（在测量照度时如选择L档的话该指示灯闪烁）※⑧～⑩指示灯在灵敏度调整方式下全部闪烁⑪H/M/L开关（进行切换测量档（范围））⑫HOLD（保持）开关（保持显示照度值）⑬Irradiance（照度）/CAL开关（用于照度测量模式/灵敏度值调整模式的切换）⑭POWER（电源）开关（用于电源的ON/OFF）⑮电源切换开关进行驱动本体电源的切换BATT：使用电池时调到该位置DC IN：使用外部电源（如AC电源等）时调到该位置⑯AC电源连接端子（连接AC电源（选购件）等外部电源）⑰电池盒（安装7号电池3节）⑱模拟信号输出线（与记录仪等连接）⑲感光器4、操作方法4-1、测量前的准备本照度计是由电池或AC电源（选购件）进行驱动的。
请按照以下各自的顺序进行安装4-1-1、电池的安装·更换本照度计是靠3节7号电池进行工作的，在交付您本照度计时未安装电池。
请按照以下顺序安装随机附带的电池。
①卸下主体背面的电池盒盖。
②按照照度计主体所标的正负极装入3节7号电池。
③安装电池盒盖。
④将[电源切换开关]设定到“BATT”4-1-2、AC电源的安装在本照度计上设置了作为选配的AC电源连接器。
在利用外部电源进行测量时，请另外购买AC电源。
①将AC电源的连接器与照度计的连接端子连接。
②将[电源切换开关]设定到“DC IN”。
4-1-3、感光器的安装·更换UIT-201通过更换感光器可以测量各种波长区域的紫外线照度。
·感光器的安装①确认已将电源OFF②将感光器的连接器插入照度计上的传感器连接器上。
·感光器的拆卸①确认已将电源OFF②捏住感光器连接器的壳体笔直地向后拔出。
4-2、测量方法4-2-1、开机①在不使光进入感光面的状态下按开关。
·显示窗显示4-2-2、关机①按开关1秒左右。
·显示窗口的数字消失。
·切断电源。
4-2-3灵敏度调整UIT-201在开机后为H档（范围）的照度测量模式。
在测量前，请按照以下顺序确认感光器检验成绩单中记载的感光器灵敏度与主体显示窗显示的数据大致一致。
①确认使用的感光器灵敏度·灵敏度在感光器附属的检验成绩单中有记载。
·感光器附属的检验成绩单记载的单位如果不是μA/（W/cm2）的话，请换算成μA/（W/cm2）。
②灵敏度值有差异时，按开关。
·移向灵敏度调整模式。
·显示窗旁边的指示灯全部闪烁。
·显示窗显示现在的灵敏度。
③请切换主体侧面上的[感光器灵敏度切换开关]。
④用一字螺丝刀旋转[感光器灵敏度值调整旋钮]进行调整。
·使感光器灵敏度与显示器显示数值相差不超过±2% 。
⑤调整结束后，不要使光进入感光器，再次按开关。
·进行新灵敏度值的零补正·此时显示窗显示。
⑥补正结束后，返回移向灵敏度调整模式前的测量档（范围）。
4-2-4照度测量在照度测量模式下根据所测光的强弱可切换选用H档（范围）、M档（范围）、L 档（范围）进行测量。
H档（范围）测强光，L档（范围）测弱光。
此时被选择档的指示灯闪烁。
显示超过“1999”时，显示窗显示，请变更测量档（范围）进行测量。
①在变更测量档（范围）时，按开关。
·每按一次按照H档（范围）→M档（范围）→L档（范围）→H档（范围）顺序进行递进来变换测量档（范围）。
·被变更的档（范围）的指示灯闪烁。
②光变化激烈不便读出显示数字时，按开关。
·显示窗显示的数字被保持。
·被选择档（范围）的指示灯发亮。
·通过再次按开关就可以解除保持。
4-3测量结果的输出模拟输出在利用记录计（示波仪、笔尖记录器等）记录光变化时使用。
请利用附属模拟信号线使本机与目的记录仪连接。
①将模拟信号线与模拟信号输出端子连接，·将模拟信号线的橙色线以及白色线与记录计的（示波仪、笔尖记录器等）＋、－相连接。
·满刻度时为2V。
·模拟输出响应速度为50msec.。
②在进行输出零调整时，使用一字螺丝刀旋转[模拟零调整旋钮]。
5、报警显示UIT-201根据情况不同有2种报警显示。
在显示窗显示报警。
※在显示报警时，按开关可以解除的显示。
此时到电源OFF之前不显示报警，请注意电池的剩余电量。
6、故障修理在认为有故障时，请确认以下项目进行处置。
出现以下症状时需要维修，请及时与敝公司联系7、质保·修理7-1、质保屋西奥电机有限公司在出厂前对本测量仪进行了充分的检查，并确认其性能已满足规格要求。
对于由本机材质的问题以及在制造上有明显不当之处引起的故障、或者是由于运输事故引起的故障，请与敝公司联系。
本机保修期新品为一年，维修过的产品为3个月。
在保修期内被判明是由于敝公司原因所造成的，敝公司将无偿修理或更换。
请注意，违反本说明书规定，错误使用测量仪或使用不当引发的故障、对本测量仪进行改造以及天灾引起的故障不保修。
7-2修理在认为有故障或有不明之处时，请将型号、名称、制造编号以及症状等尽可能详细具体地与敝公司联系。
