51单片机c程序编写下载调试
51单片机下载原理
51单片机下载原理
51单片机下载原理：
51单片机下载是将程序从计算机下载到51单片机中的过程。
下载过程主要分为以下几步：
1. 硬件准备：首先需要将计算机和51单片机通过串口或者并口进行连接。
通常情况下，串口方式下载最常见。
确保电源供应正常，连接正确，即使有些情况下需要使用下载电路。
2. 初始化下载模式：通过特定的命令或者动作，激活51单片机的下载模式。
一般通过将PSEN（程序存储器使能）引脚拉低或者给其它特定信号。
3. 启动下载软件：在计算机上运行相应的下载软件，例如Keil 等。
选择正确的下载设备型号，设置好相关参数。
4. 发送下载文件：将编写好的程序文件通过计算机的串口发送到51单片机中。
下载软件会将程序以二进制的形式发送，将程序一次写入相应的存储空间中。
5. 下载成功判断：下载软件会判断下载是否成功，如果成功则会显示相应的提示信息。
如果失败，则需要重新检查连接、设置等。
6. 调试和运行：下载成功后，可以对程序进行调试和运行。
通过单步执行、设置断点等功能，对程序进行检查和测试。
总结：以上是51单片机下载的基本原理。
通过连接、设置下
载模式、启动下载软件、发送程序、判断成功与否以及调试等步骤，可以完成程序的下载和运行。
下载过程中需要注意连接的正确性、设置参数的准确性，以及及时处理可能出现的错误。
51单片机的串口通信程序(C语言)
51单片机的串口通信程序(C语言) 51单片机的串口通信程序(C语言)在嵌入式系统中，串口通信是一种常见的数据传输方式，也是单片机与外部设备进行通信的重要手段之一。
本文将介绍使用C语言编写51单片机的串口通信程序。
1. 硬件准备在开始编写串口通信程序之前，需要准备好相应的硬件设备。
首先，我们需要一块51单片机开发板，内置了串口通信功能。
另外，我们还需要连接一个与单片机通信的外部设备，例如计算机或其他单片机。
2. 引入头文件在C语言中，我们需要引入相应的头文件来使用串口通信相关的函数。
在51单片机中，我们需要引入reg51.h头文件，以便使用单片机的寄存器操作相关函数。
同时，我们还需要引入头文件来定义串口通信的相关寄存器。
3. 配置串口参数在使用串口通信之前，我们需要配置串口的参数，例如波特率、数据位、停止位等。
这些参数的配置需要根据实际需要进行调整。
在51单片机中，我们可以通过写入相应的寄存器来配置串口参数。
4. 初始化串口在配置完串口参数之后，我们需要初始化串口，以便开始进行数据的发送和接收。
初始化串口的过程包括打开串口、设置中断等。
5. 数据发送在串口通信中，数据的发送通常分为两种方式：阻塞发送和非阻塞发送。
阻塞发送是指程序在发送完数据之后才会继续执行下面的代码，而非阻塞发送是指程序在发送数据的同时可以继续执行其他代码。
6. 数据接收数据的接收与数据的发送类似，同样有阻塞接收和非阻塞接收两种方式。
在接收数据时，需要不断地检测是否有数据到达，并及时进行处理。
7. 中断处理在串口通信中，中断是一种常见的处理方式。
通过使用中断，可以及时地响应串口数据的到达或者发送完成等事件，提高程序的处理效率。
8. 串口通信实例下面是一个简单的串口通信实例，用于在51单片机与计算机之间进行数据的传输。
```c#include <reg51.h>#include <stdio.h>#define BAUDRATE 9600#define FOSC 11059200void UART_init(){TMOD = 0x20; // 设置定时器1为模式2SCON = 0x50; // 设置串口为模式1，允许接收TH1 = 256 - FOSC / 12 / 32 / BAUDRATE; // 计算波特率定时器重载值TR1 = 1; // 启动定时器1EA = 1; // 允许中断ES = 1; // 允许串口中断}void UART_send_byte(unsigned char byte){SBUF = byte;while (!TI); // 等待发送完成TI = 0; // 清除发送完成标志位}unsigned char UART_receive_byte(){while (!RI); // 等待接收完成RI = 0; // 清除接收完成标志位return SBUF;}void UART_send_string(char *s){while (*s){UART_send_byte(*s);s++;}}void main(){UART_init();UART_send_string("Hello, World!"); while (1){unsigned char data = UART_receive_byte();// 对接收到的数据进行处理}}```总结：通过以上步骤，我们可以编写出简单的51单片机串口通信程序。
51单片机C语言编程入门(详讲版)
中国科学技术大学业余无线电协会编目 录§1 前言 (1)§2 单片机简介 (2)2.1 数字电路简介 (2)2.2 MCS-51单片机简介 (2)2.3 Easy 51 Kit Pro简介 (5)2.4 Easy 51 Kit Pro电路功能分析 (5)§3 MCS-51单片机的C语言编程 (8)3.1 汇编语言 (8)3.2 建立你的第一个C项目 (8)3.3 生成hex文件 (12)3.4 Keil C语言 (14)3.5 单片机I/O (18)3.6 中断 (25)3.7 定时器/计数器 (27)3.8 定时器的应用举例 (29)3.9 外部中断 (34)3.10 串行通信 (38)3.11 定时器2 (43)3.12 看门狗 (47)3.13 空闲模式和掉电模式 (50)§4 MCS-51单片机C语言编程应用进阶 (51)4.1 扫描式键盘 (51)4.2 EEPROM芯片AT93C46的读写 (55)4.3 Keil C的高级使用 (63)§5 编写高质量的单片机C程序 (64)5.1 文件结构 (64)5.2 程序的版式 (66)5.3 单片机程序命名规则与变量选择 (70)5.4 表达式和基本语句 (73)5.5 函数设计 (77)5.6 单片机程序框架 (79)附图：Easy 51 Kit Pro电路图（最小系统板） (80)附图：Easy 51 Kit Pro电路图（学习板） (81)§1 前言什么是单片机，目前还没有一个确切的定义。
普通认为单片机是将CPU、RAM、ROM、定时器/计数器以及输入输出（I／O）接口电路等计算机主要部件集成在一块芯片上，这样所组成的芯片级微型计算机称为单片微型计算机（Single Chip Microcomputer）。
简称为单片微机或单片机。
利用单片机程序，可以实现对硬件系统的小型化的智能控制。
51单片机基础综合实验板_实验指导书ok(C和汇编程序综合版)
MCS-51单片机基础合实验板实验指导书李家庆2009年11月目录第1章实验箱功能简介1.1 实验箱外观 (1)1.2 实验箱配置 (2)1.3 仿真下载使用说明 (3)1.4 电路图 (4)第2章实验箱使用快速入门2.1 KEIL C51 简介 (5)2.2 uVision使用入门 (5)2.3 实验箱的仿真 (10)2.4 实验箱的下载 (13)第3章单片机实验3.1 基本实验 (23)实验一熟悉Keil C51开发环境 (23)实验二熟悉实验箱的仿真与下载 (26)实验三 I/O口延时实现流水灯 (27)实验四蜂鸣器驱动实验 (29)实验五定时器中断实验 (32)实验六外部中断实验 (33)实验七数码管显示123456 (34)实验八 8155扩展实验 (35)实验九 ADC0809实验 (37)实验十 DAC0832实验 (41)实验十一串口通信实验 (42)3.2 高级实验 (51)实验十二 100位计数器实验 (51)实验十三矩阵键盘实验 (53)实验十四实时时钟实验 (56)实验十五数字温度计实验 (64)实验十六 I2C总线实验 (68)实验十七单片机实钟实验 (74)注：实验书只是提供了部分参考实验，供用户初次使用时熟悉各模块电路，更多实验源代码详见光盘，另外，您也可根据自己的思路编写各种各样的实验代码，均可以非常方便的在此实验箱上运行。
其它相关资料，请参考光盘第1章 实验板功能简介1.1 单片机实验板概览实物图如图1.1所示：1.2 实验箱配置 基础板配置：1、STC89C51支持在线下载程序。
.2、8位LED 发光二极管（可做流水灯实验）。
3、4位数码管（可做动态扫描及静态显示实验）。
图1.1 单片机实验板实物图 8155 8LED 数码管 外扩256 DA0832 AD0809 单片机 IIC IIC Beep 矩阵 键盘下载 图1.2 单片机实验板功能组成4、4 *4矩阵键盘。

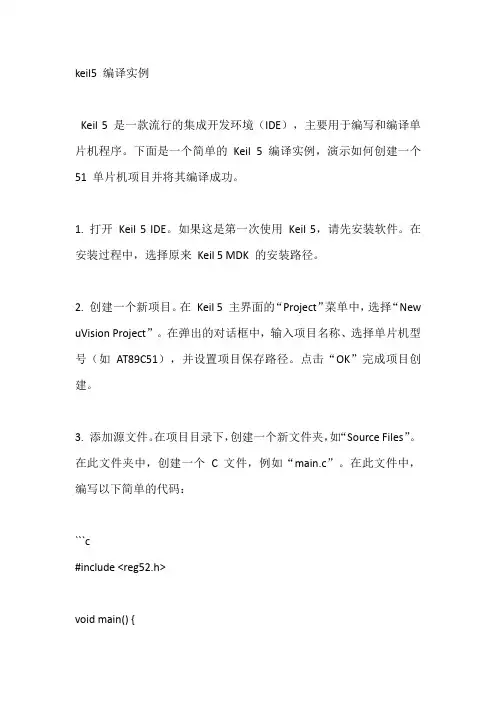

keil5 编译实例
keil5 编译实例Keil 5 是一款流行的集成开发环境（IDE），主要用于编写和编译单片机程序。
下面是一个简单的Keil 5 编译实例，演示如何创建一个51 单片机项目并将其编译成功。
1. 打开Keil 5 IDE。
如果这是第一次使用Keil 5，请先安装软件。
在安装过程中，选择原来Keil 5 MDK 的安装路径。
2. 创建一个新项目。
在Keil 5 主界面的“Project”菜单中，选择“New uVision Project”。
在弹出的对话框中，输入项目名称、选择单片机型号（如AT89C51），并设置项目保存路径。
点击“OK”完成项目创建。
3. 添加源文件。
在项目目录下，创建一个新文件夹，如“Source Files”。
在此文件夹中，创建一个 C 文件，例如“main.c”。
在此文件中，编写以下简单的代码：```c#include <reg52.h>void main() {while (1) {P1 = 0xfe; // 点亮P1 口的LEDdelay(1000); // 延时1 秒P1 = 0x00; // 熄灭P1 口的LEDdelay(1000); // 延时1 秒}}```4. 配置项目。
在项目目录下，找到“Keil uVision2”文件夹，双击“Options for Target 'Target 1'”打开配置对话框。
在“Output”选项卡中，确保“Assembly Output”和“C/C++ Output”均选中。
在“C/C++ Output”选项卡中，选中“Include path”并设置项目目录下的“Header Files”文件夹路径。
点击“OK”保存配置。
5. 编译项目。
点击Keil 5 主界面上的“Build”按钮或按F7 键开始编译项目。
编译完成后，查看“Output”窗口，如果显示“Build Finished”且没有错误和警告，说明编译成功。
C52单片机下载程序教程
CX-51（STC89C52）系列开发板下载程序说明一、认识实验开发板CX-51二、实验开发板常用配件USB供电线（标配） 串口处长线（标配）温度传感器（标配）USB转串口线 步进电机红遥控器液晶1602 12864 USB下载器选择用S系列单片机使用三、检查实验开发板主要检查实验开发板在运输过中有没有明显的压示痕迹，如果没有请用USB供电线与实验开发板通电，按下电源开关，确认有没一个跑马灯程序在运行，电源开关如下所示：以上如全部正常说明检查通过。
四、程序下载步骤如果使用USB转串口线烧写程序的话，应该选择安装USB驱动程序。
使用用串口处长线（USB转口线）连接PC机与CX-51实验开发板，连接图如下如示：打开光盘资料中下载软件中STC-ISP下载软件，具体操作是双击该图标出现如下界面：3、设置MCU type。
选择“STC89C52RC”打开程序文件；选择单片机光盘中峰鸣器选择串口，我们电脑用USB转的是COM3，注这个需根据自己电脑COM号选择。
保持默认设置直接烧写（点击步骤5里面Download/下载）。
会出现步骤3中COM后面绿灯变亮。
说明串口驱动安装正常，串口正常工作。
等待出现如下图：出现上图画面后，按下左下角的带锁电源开关，会出现下面画面：亲爱的同学们：大学四年稍纵即释，我们要珍惜每一分钟时间，不要觉得大学学的知识很快会过时。
别的学科我不敢保证，像电子类专业的一些基础知识是永远不会过时的。
《电路》《模电》《数电》这些课程要好好学，有些学生说是学不懂，抽象。
那请你别把课本当废纸卖了，留着。
等到你课程设计，毕业设计，或者用实验板学习时，你再回过头去查你所需要的知识，到时候你会觉得一切都突然开朗。
在做实验时碰到问题先要独立思考。
不要遇到任何问题都毫不思索的求助别人，这样是永远学不好单片机的。
祝愿各位都能学有所成！。
51单片机实训报告
51单片机实训报告一、引言51单片机是一种常用的微控制器，具有体积小、功耗低、功能强大等优点，广泛应用于各种电子设备中。
本文将介绍本次实训的目标、实验步骤、实验结果以及实训中遇到的问题及解决方案。
二、实训目标本次实训的目标是通过51单片机的学习和实践，掌握单片机的基本原理和编程技巧。
具体来说，我们需要实现以下几个功能：1. 熟悉51单片机的硬件组成和工作原理；2. 学习使用Keil C编译器进行单片机程序的编写和调试；3. 掌握基本的输入输出控制方法，如LED灯的控制、数码管的显示等；4. 学习使用定时器、中断等功能模块，实现一些实际应用，如蜂鸣器的发声、电机的控制等。
三、实验步骤1. 硬件准备：将51单片机与外围电路进行连接，如连接LED灯、数码管、蜂鸣器等；2. 编写程序：使用Keil C编译器编写相应的程序，包括引入头文件、定义宏、声明变量、编写主函数等；3. 调试程序：将程序下载到51单片机中，通过单片机的调试功能进行程序的调试，排除可能存在的错误；4. 运行程序：将调试好的程序运行在51单片机上，观察实验结果是否符合预期。
四、实验结果在本次实训中，我们顺利完成了以下几个实验：1. LED灯闪烁：通过控制51单片机的输出口，使LED灯以一定频率进行闪烁；2. 数码管显示：通过控制51单片机的输出口，使数码管显示指定的数字或字符；3. 蜂鸣器发声：通过控制51单片机的输出口，产生一定频率的方波信号，使蜂鸣器发出相应的声音；4. 电机控制：通过控制51单片机的输出口，控制电机的转动方向和速度。
五、实训中遇到的问题及解决方案在实训过程中，我们遇到了一些问题，但通过团队的共同努力和老师的指导，最终都得到了解决。
下面列举了其中的几个问题及解决方案：1. 问题：LED灯无法闪烁；解决方案：检查LED灯的连接是否正确，确认是否存在接触不良或短路等问题。
2. 问题：数码管无法正常显示；解决方案：检查数码管的连接是否正确，确认是否存在引脚连接错误或接触不良等问题。
51单片机计数器程序c语言
下面是一个51单片机计数器的简单程序，使用C语言编写。
c
#include <reg51.h>
// 定义计数器的值
volatile unsigned int counter = 0;
// 定义外部中断0的服务函数
void INT0_Handler() interrupt 0 {
// 清除外部中断0标志位
EX0 = 0;
// 计数器值加1
counter++;
}
void main() {
// 设置外部中断0触发方式为下降沿触发
IT0 = 1;
// 使能外部中断0
EX0 = 1;
// 全局中断使能
EA = 1;
while(1) {
// 在此处添加处理计数器值的代码，例如：
// if (counter >= 100) {
// // 计数器值达到100，执行某些操作
// counter = 0; // 计数器清零
// }
}
}
此代码实现了51单片机的外部中断0的计数器功能。
当INT0引脚检测到下降沿时，会触发外部中断0，并执行INT0_Handler()函数，使counter值加1。
在main()函数中，可以添加处理counter值的代码。
例如，当counter值达到某个阈值时，可以执行特定的操作。
注意，这只是一个基础的示例，具体的代码可能会因具体硬件和应用需求而略有不同。
51单片机1秒定时C语言程序(通过调试)
51单片机1秒定时C语言程序(通过调试)#include // 晶振为12MHz,#include #include #include/**************************** 定义硬件引脚连接****************************/sbit p1_0=P1;/**************************定义全局变量***********************/// Byte data intrCounter; // 计时器中断次数// Byte data beginNum; // 开始倒计时的时间//Byte data counterBack; // 将中断次数放在里面以备后用unsigned char intrCounter;unsigned char beginNum;unsigned char counterBack;void IT0_Init(void);void Timer0_Overflow();void GetCounter(void);void main(){p1_0=1;GetCounter() ;每一秒改变一次;p1_0=!p1_0;;}/********************************** GetCounter** Description: 取得预先设置的倒计时时间*******************************/void GetCounter(void){//beginNum=1;//在所有开关都没有拨动的时候倒计时为1 秒,比设置为0 秒要好intrCounter=20;//每一秒对应的中断次数为20 次}/****************************** IT0_Init* Description: 初始化计时器T0 的状态********************************/voidIT0_Init(void){TMOD=0x01;//设置T0 在方式1 下工作TH0=0x3C;TL0=0xAF;//这两个寄存器存的是计数器的计数开始的值,计算发现这两个值累加至溢出后正好是50msET0=1;//使T0 中断可以溢出EA=1;//开启总中断TF0=0;//溢出位清零TR0=1;//开启T0}/******************************* Timer0_Overflow() interrupt 1* Description: 中断溢出服务程序, 采用的是中断方式1, 后面最好不加using 选择寄存器组以免与系统用在主程序的寄存器冲突*********************************/void Timer0_Overflow() interrupt。
片机教程51系列单片机读写IIC总线
测试步骤和注意事项
测试步骤和注意事项
01
3. 发送IIC总线读写命令，检查数据传输是否正确。
02
4. 重复测试，验证稳定性。
注意事项
03
1. 确保电源稳定，避免因电源波动导致IIC总线不稳定。
2. 确保连接线缆质量良好，避免因线缆问题导致信号传输错误。
3. 在测试过程中，避免频繁开关电源或拔插线缆。
51系列单片机读写IIC总线调试与测试
软件工具
串口调试助手、IIC调试器等。
调试方法
通过观察IIC总线的信号波形、电压值等参数，判断IIC总线是否正常工作。
硬件工具
万用表、示波器、逻辑分析仪等。
调试工具和方法
1
2
3
测试步骤
1. 连接IIC总线，确保单片机、传感器等设备正确连接。
2. 配置单片机IIC总线参数，如地址、速率等。
是8051的改进版，增加了一些功能，如更多的I/O端口、定时器等。
是8051的增强版，具有更高的处理速度和更大的内存。0302源自0151系列单片机介绍
SDA（串行数据）：用于传输数据。
SCL（串行时钟）：用于同步数据传输。
双向数据线：SDA线是双向的，可以用于发送和接收数据。
IIC总线硬件接口
为单片机提供稳定的电源。
工业控制实例
在医疗设备中，以血压计为例，通过51单片机读写IIC总线，实现血压数据的采集、处理和显示，同时可将数据传输至云平台进行分析。
医疗设备实例
应用实例解析
应用前景展望
随着物联网技术的不断发展，51系列单片机读写IIC总线的应用将更加广泛，特别是在智能家居、工业控制等领域，具有广阔的市场前景。
IIC总线具有寻址能力，可以通过地址码识别目标设备。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
51单片机的程序编写下载入门
（本讲解是在win7旗舰版系统下实现的）
首先在PC要安装好
1、keil4软件开发环境
2、stcisp程序下载软件
3、usb转串口的驱动程序
一、新建工程：
打开keil uVision4→Project→New uVision Project
→选择工程文件存放地址，给工程命名（存放地址和工程名不一定要一致！）
→选择芯片类型（一般选择Atmel下的AT89C52）
→添加启动文件？选择“否”
新建文件，可以从File里面建，也可以直接按Ctrl+N
新建完文件紧接着就保存（Ctrl+S），注意后缀名要是.c
然后就要将新建的文件添加到工程中去
选择刚刚新建好的c文件，单击Add，单击Close。
当左侧的窗口显示如下就说明添加成功了
接下来就可以编辑程序了！
二、编辑编译
刚装上的keil软件编辑的字体是很小的而且看着很不舒服，下面就来调节字体。
根据自己的喜好选择字体和大小吧，最后点击ok就行了。
终于可以开始敲击程序了！
经过一番辛勤的耕耘，代码终于敲好了。
可是要让硬件去实现功能还有不少的事情要做啊！不用担心，你会很享受这个过程的！
自己敲好的代码一般会存在两个方面的问题。
一是c语言的语法上的问题。
这个可以通过keil的编译器帮助查出，进行修改。
点击下图圆形中的图标进行编译。
在界面的下方会出现这个框，显示编译结果。
我们最终要得到以下图椭圆中的字样。
但是一般情况下编译后会有以下的问题：1、error C202: 'led': undefined
identifier——这是没有定义led这个
量。
2、error C141: syntax error near '}'—
—这表明在'}'附近有句法错误，一般情
况下是附近少了分号。
3、warning C206: 'DelayMs': missing
function-prototype——这是DelayMs
函数没有在主函数前声明。
4、*** WARNING L16: UNCALLED SEGMENT,
IGNORED FOR OVERLAY PROCESS——这是
有定义的子函数在主函数或其他函数里
没有得到调用，对于程序而言这个子程序是多余的。
…………………
这些只是一些很常见的错误，给大家看看。
当大家遇到没见过的问题的时候，可用谷歌百度一下~
另一个问题是程序逻辑上面的错误。
这个错误表现是当程序编译后出现了以上椭圆中的字样后，而且硬件方面完全没有问题的情况下，下载后硬件无法实现功能，或者实现混乱。
这时就要我们不停地进行排查了，此处就不具体展开了。
有待大家以后自己探索了！
接下来便是要生成单片机可执行的hex 文件，点击下图中圆形圈出的图标
这时会弹出以下窗口，选择Output，勾选上Create HEX File一项，点击ok！重新编译一次即可
重新编译以后出现以下的字样就行了
当我们的程序编译没有问题后，下面就是要将其下载到我们的单片机中了。
这是我们使
用的是stcisp.exe软件，打开软件后，选择芯片的类型，打开生成的hex文件，选择好com口就可以下载程序了。
（com口可以右击“计算机”选择“管理”，再选“设备管理器”，在右边“端口”下找到）。
