采暖设计说明
采暖设计说明书
目录一、设计题目 (5)二、原始资料 (5)三、热负荷计算 (5)1. 有关的气象资料 (5)2. 计算热负荷 (6)3. 建筑物供暖热指标计算 (12)四、系统布置及散热器选择 (12)五、水力计算 (14)六、选择系统的附属设备和器具 (15)八、参考书目及资料 (16)七、附表及附图 (17)围护结构耗热量计算表...........................................................散热器计算表...........................................................................系统简图...................................................................................管段局部阻力系数表...............................................................水力计算表...............................................................................管路压力平衡分析图................................................................室内采暖系统课程设计说明书一、设计题目牡丹江某3层办公楼采暖课程设计二、原始资料1.建筑物修建地区：牡丹江2.公建资料：建筑物的平面图（见附图一）；三、热负荷计算1. 有关的气象资料(1) 大气压力：100.46Kp(2) 室外计算（干球）温度：﹣24℃(3) 冬季主导风向及其频率：SW 13%; C 34%(4) 冬季主导风向的平均风速：2.5m/s(5) 冬季室外平均风速：2.4m/s(6) 最大冻土深度：189cm(7) 冬季日照率：66%其它资料热源：独立锅炉房；资用压头：1m；设计供回水温度：95/70℃；建筑周围环境：室内、无遮挡2. 热负荷计算(1) 围护结构基本耗热量计算房间编号说明：房间编号由三个数字与一个字母组成，例如房间A101，字母A表示该房间属于A单元，（此建筑总分为三层，一个单元）字母A后的数字1表示该房间所属楼层为一楼，01则是该房间的编号。
住宅采暖设计规范及说明《住宅设计规范 GB50096-2011》
《住宅设计规范GB50096-2011》住宅采暖设计规范及说明8．3．1 严寒和寒冷地区的住宅宜设集中采暖系统。
夏热冬冷地区住宅采暖方式应根据当地能源情况，经技术经济分析，并根据用户对设备运行费用的承担能力等因素确定。
8．3．2 除电力充足和供电政策支持，或建筑所在地无法利用其他形式的能源外，严寒和寒冷地区、夏热冬冷地区的住宅不应设计直接电热作为室内采暖主体热源。
8．3．3 住宅采暖系统应采用不高于95℃的热水作为热媒，并应有可靠的水质保证措施。
热水温度和系统压力应根据管材、室内散热设备等因素确定。
8．3．4 住宅集中采暖的设计，应进行每一个房间的热负荷计算。
8．3．5 住宅集中采暖的设计应进行室内采暖系统的水力平衡计算，并应通过调整环路布置和管径，使并联管路（不包括共同段）的阻力相对差额不大于15％；当不满足要求时，应采取水力平衡措施。
8. 3. 6 设置采暖系统的普通住宅的室内采暖计算温度，不应低于表8. 3. 6的规定。
表8.3.6 室内采暖计算温度8．3．7 设有洗浴器并有热水供应设施的卫生间宜按沐浴时室温为25℃设计。
8．3．8 套内采暖设施应配置室温自动调控装置。
8．3．9 室内采用散热器采暖时，室内采暖系统的制式宜采用双管式；如采用单管式，应在每组散热器的进出水支管之间设置跨越管。
8．3．10 设计地面辐射采暖系统时，宜按主要房间划分采暖环路。
8．3．11 应采用体型紧凑、便于清扫、使用寿命不低于钢管的散热器，并宜明装，散热器的外表面应刷非金属性涂料。
8．3．12 采用户式燃气采暖热水炉作为采暖热源时，其热效率应符合现行国家标准《家用燃气快速热水器和燃气采暖热水炉能效限定值及能效等级》GB 20665中能效等级3级的规定值。
【说明】8．3．1 “采暖设施”包括集中采暖系统和分户或分室设置的采暖系统或采暖设备。
“集中采暖”系指热源和散热设备分别设置，由集中热源通过管道向各个建筑物或各户供给热量的采暖方式。
供热工程设计说明书
目录摘要........................................................ .2 第1章设计概况................................................. .2第2章设计依据.. (3)2.1设计参数 (3)2.2采暖设备要求 (3)2.3维护结构传热系数 (3)2.4方案比较 (3)第3章供暖热负荷计算 (4)3.1 房间围护结构耗热量计算 (4)3.2 房间围护结构耗热量计算表 (6)第4章散热器的选型及安装形式 (6)4.1 散热器的选择 (6)4.2 散热器的布置 (6)4.3散热器的安装尺寸要求 (6)4.4散热器片数计算 (7)第5章管道布置 (7)5.1 采暖系统的选择 (7)5.2 水力计算步骤 (7)5.3 水力计算结果 (9)第6章参考文献 (9)附表...........................................................摘要本工程共六层，每层3单元。
建筑总供暖面积约3050.64平方米。
系统与室外管网连接，.该工程采用接外热网机械循环下供下回式热水供暖系统，楼梯间独立立管供热。
参考有关文献资料对该楼的供热调系统进行系统负荷计算、规划、设计计算和设备选型。
第一章设计概况本次设计的任务是布置楼内的采暖系统，具体设计的步骤有：负荷的计算，散热器的选择，散热器片数确定，散热器的布置，水力计算。
第2章设计依据2.1设计参数室外气象参数采暖室外计算(干球)温度为tw =-23℃，；室内温度为tn=18℃冬季室外平均风速为vw=4.2m/s。
室内设计温度由《实用供热空调设计手册》中表4.1-1可以查得本设计所用到的民用建筑供暖室内计算温度，整理后列于下表中：表2.1 不同房间供暖室内计算温度2.2采暖设备要求散热器要求散热性能好，金属热强度大，承压能力高，价格便宜，经久耐用，使用寿命长。
采暖设计说明书
采暖设计说明书(总31页)--本页仅作为文档封面，使用时请直接删除即可----内页可以根据需求调整合适字体及大小--暖通空调课程设计说明书设计任务：河南郑州某五层办公楼采暖设计学院：城市建设学院专业：建筑环境与设备工程年级：指导教师：姓名：学号：设计时间：摘要本工程是位于河南省郑州市的一栋五层办公楼，设计任务是做采暖系统，主要的内容有：热负荷的计算、散热器型式选择、散热器面积和片数的计算、系统形式的选择、绘图、水力计算。
本工程选用的是4柱813型散热器，系统为单管上供下回同程式系统。
供水立管从管道井内通向顶层，因本建筑没有地下室，所以底层回水管需设专门的地沟。
关键词：热负荷；散热器；上供下回目录摘要..........................................................错误!未定义书签。
第1章工程概况..............................................错误!未定义书签。
工程概况...............................................错误!未定义书签。
设计范围...............................................错误!未定义书签。
建筑设计条件...........................................错误!未定义书签。
第2章采暖热负荷计算.........................................错误!未定义书签。
热负荷计算概述...........................................错误!未定义书签。
热负荷计算表.............................................错误!未定义书签。
第3章采暖系统的选择与确定...................................错误!未定义书签。
采暖设计说明书. 3
课程设计说明书1.设计题目B、某小学学校教学楼采暖系统设计2.原始资料1、建筑物修建地点：银川市。
2、建筑物朝向：南。
3、土建资料：建筑物的平、立面图。
4、其他资料：热源：独立的锅炉房；资用压头：10000Pa；设计供回水温度：95℃/70℃；建筑物周围环境：市内、无遮挡；3.设计内容和要求1、设计应包括以下主要内容：（1）计算供暖设计热负荷（2）布置管道和散热设备、选择计算散热设备（3）管道的水力计算及附属设备的选择2、说明书要阐述设计方案主要依据和基本计算公式。
说明书的文字要简练，字迹要工整。
说明书中要有以下几张表格和附图：（1）房间围护结构耗热量计算表（2）散热器计算表（3）管路水力计算表、局部阻力系数统计表（4）管路水力计算简图3、绘制的图纸图面要清洁，图中各项内容符合制图要求，要有文字说明，要有以下图纸：（1）采暖系统平面图（2）采暖系统图本设计涉及到的规范有：（1）《采暖通风与空气调节规范》GB 50019-2003；（2）《采暖与卫生工程施工及验收规范》GB50242-2002；（3）《暖通空调制图标准》GB/T 5014-2001；（4）《民用建筑节能设计标准》JGJ26-95（5）《集气罐制作与安装》T903；（6）《散热器系统安装》K402-1～2；（7）《方形伸缩器》N106。
目录1 原始资料................................................................................................... - 1 - 1.1自然条件.. (1)1.1.1气象条件（银川市）： (1)1.1.2设计热媒： (1)1.2土建资料 (1)1.2.1建筑平面图(已知) (1)1.2.2屋顶构造图： (1)1.3墙体构造 (2)2 热负荷的计算............................................................................................- 2 - 2.1围护结构耗热量.. (3)2.1.1围护结构的热系数的校核计算 (4)2.1.2室内温度设计=18℃ (5)2.1.3室外温度的确定 (5)2.2围护结构的附加耗热量 (5)2.2.1朝向修正耗热量： (5)2.2.2风力附加耗热量： (5)2.3门窗缝隙渗入冷空气的耗热量 (6)2.4冷风侵入耗热量 (7)2.5建筑物采暖热指标的计算 (7)2.6热负荷计算 (8)3 采暖热媒和采暖系统的选择 ...................................................................- 9 -3.1采暖热媒的选择 (9)3.2采暖系统的确定 (10)4.散热器的选择与计算.............................................................................. - 10 - 4.1散热器的计算. (10)4.1.1散热面积的计算 (10)4.1.2散热器内热媒平均温度 (11)4.1.3散热器传热系数 (11)4.1.4散热器片数的确定 (11)4.2散热器的计算实例 (11)5 水力计算................................................................................................. - 12 - 5.1水力计算的基本原理. (12)5.2水力计算的方法 (13)5.3水力计算 (13)6 辅助设备的选择与计算.............................................. 错误！未定义书签。
地暖设计说明

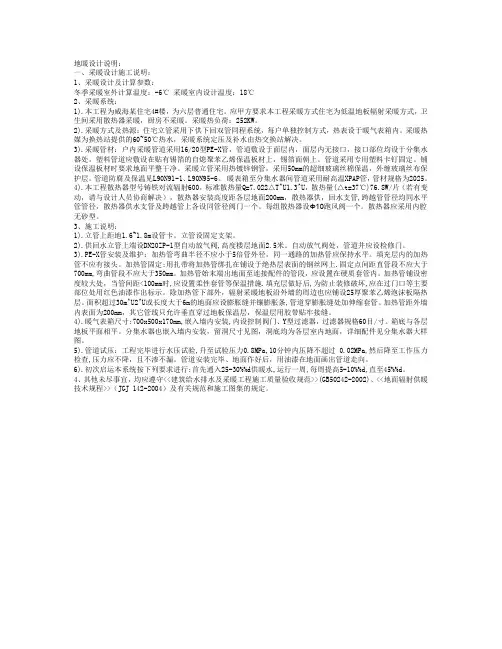

地暖设计说明：一、采暖设计施工说明：1、采暖设计及计算参数：冬季采暖室外计算温度：-6℃采暖室内设计温度：18℃2、采暖系统：1).本工程为威海某住宅4#楼，为六层普通住宅。
应甲方要求本工程采暖方式住宅为低温地板辐射采暖方式，卫生间采用散热器采暖，厨房不采暖。
采暖热负荷：252KW。
2).采暖方式及热源：住宅立管采用下供下回双管同程系统，每户单独控制方式，热表设于暖气表箱内。
采暖热媒为换热站提供的60~50℃热水，采暖系统定压及补水由热交换站解决。
3).采暖管材：户内采暖管道采用16/20型PE-X管，管道敷设于面层内，面层内无接口，接口部位均设于分集水器处。
塑料管道应敷设在贴有锡箔的自熄聚苯乙烯保温板材上，锡箔面朝上。
管道采用专用塑料卡钉固定。
铺设保温板材时要求地面平整干净。
采暖立管采用热镀锌钢管，采用50mm的超细玻璃丝棉保温，外缠玻璃丝布保护层。
管道防腐及保温见L90N91-1、L90N95-6。
暖表箱至分集水器间管道采用耐高温XPAP管，管材规格为2025。
4).本工程散热器型号铸铁对流辐射600，标准散热量Q=7.022△T^U1.3^U，散热量(△t=37℃)76.8W/片（若有变动，请与设计人员协商解决），散热器安装高度距各层地面200mm，散热器供，回水支管,跨越管管径均同水平管管径，散热器供水支管及跨越管上各设同管径阀门一个。
每组散热器设Φ10跑风阀一个。
散热器应采用内腔无砂型。
3、施工说明：1).立管上距地1.6~1.8m设管卡。
立管设固定支架。
2).供回水立管上端设DN20ZP-1型自动放气阀,高度楼层地面2.5米。
自动放气阀处，管道井应设检修门。
3).PE-X管安装及维护：加热管弯曲半径不应小于5倍管外径，同一通路的加热管应保持水平。
填充层内的加热管不应有接头。
加热管固定:用扎带将加热管绑扎在铺设于绝热层表面的钢丝网上.固定点间距直管段不应大于700mm,弯曲管段不应大于350mm。
地暖方案设计说明
地暖方案说明一、设计依据：1、《采暖通风及空调调节设计规范》2、《建筑给水排水及采暖工程施工质量验收规范》3、《家用燃气快速热水器国家标准》4、《燃气容积式热水器国家标准》5、《采暖散热器散热量制定方法》6、《建筑电气安装工程质量验收规范》7、《低温地板辐射采暖应用技术规范》8、中华人民共和国行业标准《地面辐射供暖技术规程》9、中华人民共和国国家标准《地面辐射供暖技术规程JGJ142-2004》三、设计参数：1、冬季室外温度：-4℃供暖进水温度：60℃2、冬季室内温度：20℃供暖回水温度：45℃3、地表蓄热温度：26-28℃蓄热层厚度：50mm4、排管平均管间距：150-200mm5、地暖盘管规格DN20 （外径20mm，内径16mm）6、高密度挤塑板（厚：20mm，密度30-40kg/cm3四、系统介绍：地暖系统：热水地面采暖系统由壁挂炉、分集水器、地暖管及配件构成，供水不超过60℃的低温热水为热媒，通过埋设在地面下地暖盘管把地板加热，均匀的向室内辐射热量，使房间达到舒适的温度。
系统优点：1、舒适度高、室内空气洁净。
2、节省空间、干净大方。
3、操作简单、分户控制。
4、维护费用低、使用寿命长。
5、节约能源、运行费用低。
五、装潢配合说明：为保证整个系统安装准备无误，为用户创造更加舒适的生活环境，设计人员务必于装潢设计师良好沟通，以便为采暖、热水系统预留水电及煤气管路，并避免与家装设计冲突，请务必对此加以重视。
1）地暖施工步骤及安装前要求：一、装修设计施工图纸有关技术文件齐全。
二、施工安装前要求：1、施工现场具有供水或供电条件，有储放材料的临时设施2、内部墙体结构改动完毕。
3、厨房，卫生间应做完闭水实验并经过验收。
4、相关水电预埋工程已完毕。
5、如有地面局部抬高，应施工完毕。
6、需按我方提供的采暖炉管道接口示意图，排设水管及煤气管。
如有温控装置的，需按我方提供的温控位置示意，预留86暗盒及线槽。
7、请将施工地面清理干净。
采暖设计说明书范文
采暖设计说明书范文一、设计目的该采暖设计说明书的目的是为了确保建筑物在冬季提供舒适的室内温度，保障人们在寒冷的天气中的生活和工作条件。
同时，为了降低能源消耗和环境污染，提高建筑的能源利用效率，采取合理的采暖系统设计方案。
二、建筑概况三、采暖系统设计1.供暖方式本次设计采用集中供暖方式，通过一个集中供热系统向建筑物的每个房间提供热水供暖。
2.采暖设备本次设计使用燃气锅炉作为采暖设备，燃气锅炉的供热功率为1000kW，能够满足建筑物的采暖需求。
3.供热管道设计供热管道采用预制直埋供热管道，采用钢管材质，管道埋设在地下。
供热管道的直径根据建筑物的热负荷和供水温度来确定，根据计算，本次设计采用直径为DN200的供热管道。
4.室内散热器设计本次设计采用水暖散热器作为室内散热设备，散热器的型号和数量根据各个房间的热负荷来确定。
散热器与供热管道之间采用水泵进行水循环，保证热水能够被均匀地输送到每个散热器。
5.控制系统设计本次设计采用智能控制系统，通过温度传感器实时监测建筑物的室温，并根据设定的温度调节燃气锅炉的工作状态和水泵的运行状态，以保持建筑物的室温在设定值附近。
四、工程施工本次采暖系统的工程施工需要按照相关的建筑规范进行，包括施工设计、管道安装、散热器安装、控制系统测试、系统调试等。
五、经济效益和环保效益根据计算，本次集中供暖系统能够满足建筑物的采暖需求，同时采用智能控制系统能够调整供暖设备的工作状态，以提高能源利用效率。
相比于分散供暖系统，本次设计能够减少能源消耗和环境污染，达到良好的经济效益和环保效益。
六、总结通过本次采暖设计说明书，我们提供了一个合理高效的集中供暖系统设计方案，该方案能够满足建筑物的采暖需求，减少能源消耗和环境污染，同时提供舒适的室内温度和工作条件。
在工程施工过程中，需要按照相关规范进行施工，保证系统的正常运行和安全性。
最终，该设计方案将为建筑物提供经济效益和环保效益。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
暖通设计说明
一、工程概况
1、本工程位于辽宁省沈阳市，地上三层，冬季采用散热器采暖。
2、设计参数
室外采暖计算温度： -18 C
室外冬季平均风速： 2.3m/s
办公室室内计算温度： 20℃
门厅、楼梯间室内计算温度： 16℃
会议室、接待室、多功能厅室内计算温度： 18℃
休息室室内计算温度： 20℃
走廊、卫生间室内计算温度： 16℃
3、.管网布置：采暖系统采用上供下回异程式系统。
. 4、计算方法：等温降法。
5、采暖热媒为锅炉房送来的95℃/70℃热水。
6、采暖设计热负荷共120990W,总流量4158.96kg/h 。
二、散热器及管材
1.散热器型式：所有散热器均采用森德二柱钢管2050型散热器。
2.采暖管道采用焊接钢管及管件，DN<40为丝接，DN>40为焊接。
三、管道系统安装
1、阀门：热水采暖系统干管采用闸阀，立支管用截止阀，均采用铜镀
铬阀门。
2、穿越建筑物隔墙或楼板的管道应设套管，套管两端应与墙面相平，
套管与管道之间用非燃性保温材料填实.穿楼板套管应高出地面20mm。
3、管活动支架间距：当DN<40mm时，不大于3米；DN>50mm时,不大于
4米；多管共架时以小管为准；活动支架应保证管道伸缩自如，不得卡死。
4、支架作法详见辽2002T901,采用托架时用双腿U形卡子紧死，吊管
时另加角钢作固定粱，支、吊、托架按省标（辽2002T901）制作与安装。
5、暖入口做法见辽2002T901-14，带过滤器，室内设800X800型砖砌
检查井，做法详见辽91T903。
四、防锈与保温
1.明露金属管道、管卡和支架均刷防锈底漆两道，银粉漆两道；散热
器则刷防锈底漆一道,浅色非金属漆两道（色彩与建筑协调）；保温管道只刷两道防锈底漆。
2.室外的采暖管道应做保温，保温作法为50mm厚岩棉套管，每100mm
用 1mm铁丝绑一道，外密纹缠玻璃丝布两道，布外刷调合漆两道。
上供下回--单管系统的特点：施工方便、造价低、垂直失调小。
异程式：介质流经各环路的路程不相等，近环路阻力小，流量大，其暖气片会产生过热，远环路阻力大，流量小，暖气片将出现偏冷现象；中环路暖气片温度适合，特别是在环路较多的大系统中，这种热的不平衡现象更易发生，且难调节。
但异程系统能节约管材，但采暖系统作用半径小。
由于受管材规格的限制，热水供暖系统中并联立管环路之间不可避免的存在着压力损失的不平衡。
为了控制房间空气温度，《采暖通风与空气调接设计规范》对设计计算各个立管间的计算压力损失不平衡率规定不得超过±15％。
