鲁班奖工程建筑资料整理要求.
鲁班奖项目工程资料管理计划
鲁班奖项目工程资料管理计划你们知道吗？鲁班奖可是建筑工程界很厉害的一个奖呢。
就像我们在学校参加比赛，得了第一名会有大奖状一样，建筑工程要是得了鲁班奖，那可就是超级棒的建筑啦。
那这个工程资料管理计划就像是这个超级棒建筑的成长日记。
比如说，有一个要去争鲁班奖的大楼建设项目。
从一开始挖地基的时候，就得把资料管理起来。
工人叔叔们每天挖了多深的地基，遇到了什么石头或者土的类型，这些都得记下来。
这就像我们写日记，今天在学校操场发现了一只小蚂蚁，我们就把这件事写下来一样。
在盖楼的过程中，用了多少块砖，什么颜色的砖，从哪里运来的砖，这些信息也都要写进资料里。
就好比我们做手工，用了多少张彩纸，红色的还是蓝色的，从哪个文具店买的彩纸，都要清楚记录。
要是有一天，有人想知道这个大楼为什么这么牢固，就可以翻这些资料找答案啦。
那这个管理计划里还得有关于建筑材料质量的记录。
就像我们搭积木，如果积木质量不好，搭起来的房子就容易倒。
建筑材料也是一样的道理。
比如说钢筋，它有多粗，有多结实，是哪个厂家生产的，这些资料都要好好保存。
而且，建筑过程中的每一步骤的照片也很重要。
就像我们出去旅游，看到美丽的风景就拍照留念。
建筑工程里，大楼盖到一层的时候拍个照片，盖到十层的时候再拍个照片。
这样，大家看资料的时候就能很清楚地看到大楼是怎么一点点长高的。
在这个计划里，还得安排专门的人来管理这些资料。
这个人就像资料的小管家。
他要把资料整理得整整齐齐的，就像我们把自己的书本在书包里摆放得井井有条一样。
如果资料乱七八糟的，就像我们书包里的书本乱成一团，到时候找东西就很难啦。
对于这些资料，还得找个安全的地方放着。
不能随随便便放在一个角落，万一被雨水淋湿或者被老鼠咬坏了，那可就糟糕了。
就像我们珍惜的小玩具，要放在干净、安全的盒子里一样。
争创鲁班奖工程资料的收集整理方案11
争创鲁班奖工程资料的收集整理方案9.1工程资料的要求整理完整的工程资料室确保得奖的一项重要工作。
工程资料是复查小组工作中的重要环节。
在施工过程中，对工程资料的收集和整理应注意工程资料的全面性、可追溯性、真实性、准确性。
9.1.1工程资料的全面性工程资料必须要有总目录、分册目录、页码清楚便于查找，装订整洁美观。
一项鲁班奖工程，从立项、审批、勘测、设计、施工、监理、竣工、交付使用，到报评鲁班奖过程中，涉及到众多的环节和众多的部门，这就要求工程资料齐全完整。
应会同建设单位收集、整理一并归入档案。
如有关计划、规划、土地、环保、人防、消防、供电、电信、燃气、供水、绿化、劳动、技监、档案等部门检测、验收或出具的证明。
常见的有：公安消防部门对审计的审查意见书，工程验收资料意见书，消防技术检测部门的检测报告，施工单位的消防施工许可证。
变电工程的施工资料，环保部门的检测记录，劳动（技监）部门对电梯的管理等资料。
各种设备的安装资料，如制冷机组、空调机组的安装；按规定应检测和抽检的实验记录，如阀门、闭式喷头、气体灭火、系统组件等检验报告。
上述资料有的是前期管理资料，有的是施工中建设单位指定分包施工或者行业垄断施工的单位的资料，作为主承建单位申报项目的鲁班奖工程，收集这些资料的确有很大的难度，但无论怎样，鲁班奖工程的资料必须是全面的、齐全的、完整的。
9.1.2工程资料的可追溯性“根据记载的标识、追踪实体的历史，应用情况和所处场所的能力。
”对于鲁班奖来讲主要是：原材料、设备的来源和施工（安装）过程中形成的资料。
涉及到产品的合格证，质量证明书，检验实验报告等。
进货时供应商提供是原件的应归入工程档案；提供抄件的应要求供应商在抄件上加盖印章，注明所供数量、供货日期、原件在何处,抄件人应签字。
重要部位的使用材料应在原件或抄件上注明用途，使其具有追溯性。
如设备运转记录应一机一表。
设备安装的记录表格也不能只有一个试运转表格，安装各程序的情况均应进行记录，如设备基础验收、设备开箱检查、划线定位、找正找平、拆卸清洗，联轴器同心度、隐蔽工程等均不可缺少。

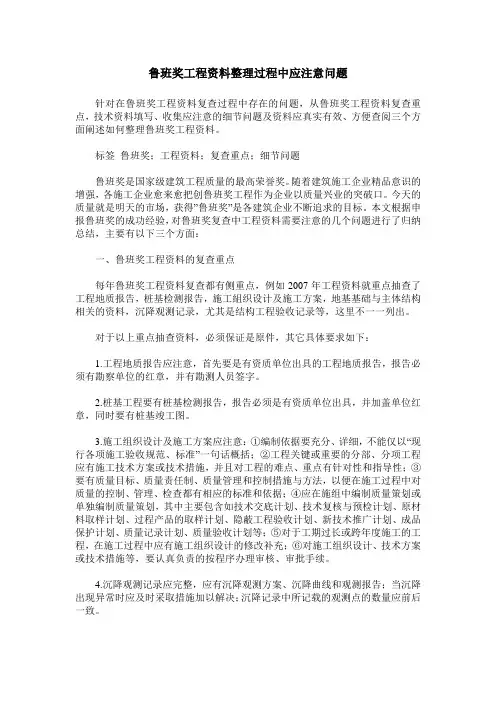

鲁班奖工程资料整理过程中应注意问题
鲁班奖工程资料整理过程中应注意问题针对在鲁班奖工程资料复查过程中存在的问题，从鲁班奖工程资料复查重点，技术资料填写、收集应注意的细节问题及资料应真实有效、方便查阅三个方面阐述如何整理鲁班奖工程资料。
标签鲁班奖；工程资料；复查重点；细节问题鲁班奖是国家级建筑工程质量的最高荣誉奖。
随着建筑施工企业精品意识的增强，各施工企业愈来愈把创鲁班奖工程作为企业以质量兴业的突破口。
今天的质量就是明天的市场，获得”鲁班奖”是各建筑企业不断追求的目标。
本文根据申报鲁班奖的成功经验，对鲁班奖复查中工程资料需要注意的几个问题进行了归纳总结，主要有以下三个方面：一、鲁班奖工程资料的复查重点每年鲁班奖工程资料复查都有侧重点，例如2007年工程资料就重点抽查了工程地质报告，桩基检测报告，施工組织设计及施工方案，地基基础与主体结构相关的资料，沉降观测记录，尤其是结构工程验收记录等，这里不一一列出。
对于以上重点抽查资料，必须保证是原件，其它具体要求如下：1.工程地质报告应注意，首先要是有资质单位出具的工程地质报告，报告必须有勘察单位的红章，并有勘测人员签字。
2.桩基工程要有桩基检测报告，报告必须是有资质单位出具，并加盖单位红章，同时要有桩基竣工图。
3.施工组织设计及施工方案应注意：①编制依据要充分、详细，不能仅以“现行各项施工验收规范、标准”一句话概括；②工程关键或重要的分部、分项工程应有施工技术方案或技术措施，并且对工程的难点、重点有针对性和指导性；③要有质量目标、质量责任制、质量管理和控制措施与方法，以便在施工过程中对质量的控制、管理、检查都有相应的标准和依据；④应在施组中编制质量策划或单独编制质量策划，其中主要包含如技术交底计划、技术复核与预检计划、原材料取样计划、过程产品的取样计划、隐蔽工程验收计划、新技术推广计划、成品保护计划、质量记录计划、质量验收计划等；⑤对于工期过长或跨年度施工的工程，在施工过程中应有施工组织设计的修改补充；⑥对施工组织设计、技术方案或技术措施等，要认真负责的按程序办理审核、审批手续。
创鲁班奖(国家优质工程)工程资料管理要点
五、鲁班奖工程资料复查主要内容
（一）工程立项、审批、开工及竣工文件
1、工程立项审批文件。 2、国有土地使用证。 3、建设用地、建设工程规划许可证。 4、工程招标、承包及专业分包的合同文件。 5、施工许可证。 6、建设工程竣工验收资料（包括规划、公安消防、环 保等部门出具的认可文件或准许使用证及工程竣工备 案表）。 7、省（部）级结构优质工程的证明文件或创鲁班奖工 程中间检查评价资料。 8、工程获省优、部优文件证书等。
期内的可靠和安全，注重投资效益，资源节约和保护环境， 提高原创设计能力和科技创新能力，不断提高设计、施工 水平、工程质量和投资效益。
3.鲁班奖评审的主要依据：《建筑工程质量管理 条例》、《中国建设工程鲁班奖（国家优质工程） 评选办法》（建协[2008]17号文 ）、中国建设 工程鲁班奖（国家优质工程）评选办法实施细 则 、《工程建设标准强制性条文》《建筑工程 施工质量验收统一标准》GB500300国家现行其他
实现创优的价值，达到鲁班奖工程优中选优的目的。
3.工程资料应具有可追溯性。 可追溯性的含义：是指通过记录来追溯产品的历 史 。对于工程建设来讲，主要是原材料、设备的来 源和施工（安装）过程形成的资料要有可追溯性。涉 及到产品合格证，质量证明书，检验试验报告等。 例如：材料供应商供货时提供的产品质量证明文 件为复印件时，应加盖经销商印章并注明所供数量、 供货日期、原件在何处、抄件人应签字。这就是追溯 性要求，当这个材料有问题时，可以通过抄件人和原 件存放处，一级级查找，查找是厂家还是哪一级经销 商的问题。
（二）工程施工资料 1、工程地质报告。 2、复合地基及桩基检测报告。 3、施工组织设计及施工方案。 4、地基基础与主体结构相关的资料。 5、隐蔽工程验收记录。 6、屋面淋水，地面蓄水试验记录及地下室防水效果 检查记录。 7、沉降观测记录。 8、新材料新工艺施工记录。 9、建筑节能分部验收记录，节能工程中所用原材料 性能检测报告，建筑节能现场实体检测报告。
鲁班奖档案资料的基本要求
1.鲁班奖档案资料的基本要求工程档案必须齐全、完整、真实、准确，并具有可追溯性。
2.工程施工主要的技术与管理资料为了确保工程资料齐全、完整及填写规范、及时，项目部应按前期策划制订出详细的工程技术资料管理方案，确定各专业形成的资料内容，在施工过程中按管理方案进行严格控制。
3.鲁班奖复查资料的基本要求鲁班奖复查依据是按相关国家、行业、地方现行规范、规程、标准要求检查。
建设工程文件归档整理规范(GB／T50328—2001)建筑工程资料管理规程3.1地基及桩基工程工程地质勘察资料，地基与基础处理、桩基资料，回填土密实度检测记录：地基与基础施工及处理方案、原材料试验报告、基础桩验收报告、隐蔽工程记录、基坑与周边回填土的密实度检测报告；整体基础质量验收记录及检测单位的相应资质等。
重点抽查地基强度、压实系数、注浆体强度和地基承载力；复合地基桩体强度、桩体干密度以及复合地基承载力：桩基单桩承载力和桩身完整性。
3.2结构工程主体工程所使用的材料和构件要有出厂合格证和进场复试报告；主体工程的分项分部工程的质量验收资料要齐全；混凝土和砌筑砂浆的强度检测报告；混凝土同条件试件强度检测记录和非破损检测记录；钢筋接头和钢结构焊缝(螺栓)的强度检测报告；重大设计变更记录和质量事故处理记录；隐蔽工程及质量验收等记录要完整。
3.3屋面工程防水、保温隔热材料的出厂合格证(质量检测报告)进场验收记录；屋面蓄水检验记录、淋水试验记录、大雨观察记录及质量验收报告；屋面基层、细部做法、防水层和附加层、保护层与隔离层、隐蔽工程等施工记录；防水混凝土配合比、防水涂料与密封材料配合比等试验报告；屋面工程所采用的防水方式、设计防水等级、防水设防层数、所采用的施工方法、技术措施能否满足质量要求，主要检查施工组织设计、施工方案和技术交底都是鲁班奖必检项目。
3.4幕墙工程幕墙(含玻璃、金属、石材)工程的施工图、结构计算书、设计说明及其设计、施工单位的资质。
鲁班奖资料要求
鲁班奖资料要求鲁班奖资料及要求一、鲁班奖的申报及复查流程申报流程分为网上申报和书面申报，接到通知后成立小组进行现场整改，然后进行复查及评审。
如有需要，还需进行竣工资料整改、现场、资料及DVD整改、现场及资料整改等步骤。
最后进行迎评工作，包括DVD录像制作、DVD上传及寄送等。
二、创鲁班奖工程规模及申报条件1、创鲁班奖工程规模要求住宅工程建筑面积需达到5万平方米以上，公共建筑工程需满足以下条件之一：3万座以上的体育场、5000座以上的体育馆、3000座以上的游泳馆、1500座以上的影剧院、高度350米以上的电视发射塔、建筑面积3000平方米以上的古建筑重建工程、建筑面积6万平方米以上的学校、医院、科研等群体建筑工程、建筑面积2万平方米以上的其他单体公共建筑工程。
2、创鲁班奖工程申报条件申报工程应符合法定建设程序、国家工程建设强制性标准和有关省地、节能、环保的规定，工程设计先进合理，并已获得本地区或本行业最高质量奖。
工程项目已完成竣工验收备案，并经过一年使用没有发现质量缺陷和质量隐患。
住宅工程除符合规定外，入住率应达到40%以上。
申报单位应没有不符合诚信的行为。
自2011年起，申报工程原则上应已列入省（部）级的建筑业新技术应用示范工程。
积极采用新技术、新工艺、新材料、新设备，其中有一项国内领先水平的创新技术或采用建设部“建筑业10项新技术”不少于6项。
三、鲁班奖工程的具体要求要求内容主要分为五方面，即整体工程安全适用、积极推广应用新技术、工程技术含量高、工程积极推行建筑节能、搞好环境保护、工程项目始终坚持科学管理和工程总体综合效益显著。
具体要求包括地基基础与主体结构安全、可靠、耐久，沉降观测数据正常或已经稳定，且无开裂变形情况等。
地基与桩基工程是复查中的重点项目之一。
由于地基与桩基在复查时已经隐蔽，不能直接观察，因此主要查工程的沉降变形情况。
具体来说，需要观察工程地面和散水是否有不均匀沉降产生的裂缝，以及主体工程是否有倾斜及变形裂缝。
鲁班奖申报资料的内容和要求
鲁班奖申报资料的内容和要求2)基础施工照片；3)结构施工照片；4)门窗安装照片；5)屋面防水照片；6)管线敷设照片；7)设备安装照片；8)室内外装修照片。
2．景观工程照片的收集1)绿化工程照片；2)水景工程照片；3)灯光工程照片；4)雕塑工程照片；5)广场、道路工程照片；6)其他景观工程照片。
3．照片的编排1)照片的尺寸必须为5寸或6寸；2)每张照片必须注明拍摄时间、地点、拍摄者和拍摄内容；3)照片的排列顺序必须与建设进度相符合；4)照片要求色彩鲜艳、清晰，不得有模糊、重影、暗角等现象。
4．照片的张数1)结构工程照片要求不少于40张；2)景观工程照片要求不少于20张。
5．照片的保存1)照片必须保持完整，不得有缺页、缺角、污损等现象；2)照片必须按照建设进度和照片编排顺序进行保存；3)照片必须保存在干燥、通风、防潮、防火的地方，不得与易燃、易爆物品放置在一起。
要求申报资料必须准确，真实，涵盖全部内容。
资料中的数据和文字必须与工程一致。
如果有差异，必须有相应的变更手续和文件说明。
必须使用由___统一印制的《鲁班奖申报表》。
承建单位即申报单位名称要与建设工程施工合同中承建单位名称一致。
申报资料中提供的文件、证明和印章等必须清晰，容易辨认。
规划报批文件中的建筑面积必须与施工技术资料、申报资料及规划验收文件中的建筑面积一致，如果存在差距必须到规划部门办理相关手续。
提供工程款支付情况的说明，包括业主支付总承包商及总承包商支付分包商的情况。
工程录象带的内容应包括工程全貌，工程竣工后的各主要功能部位，工程施工中的基坑开挖、基础施工、结构施工、门窗安装、屋面防水、管线敷设、设备安装、室内外装修的质量水平介绍以及能反映主要施工方法和体现新技术、新工艺、新材料、新设备的措施等。
照片要求色彩鲜艳、清晰，不得有模糊、重影、暗角等现象。
结构工程照片要求不少于40张，景观工程照片要求不少于20张。
鲁班奖工程资料管理要求
PPT文档演模板
2021/1/5
鲁班奖工程资料管理要求
资料的有效性要求
资料应有效，就是要求资料应由具有资格的单位和执业 人员按要求出具，并在有效期内。下列情况均影响资料 有效性：
不按要求进行第三方检测、检验 相关单位和执业人员，不符合资质要求或资质证书失效 需签字盖章的资料，无盖章签字或未经指定单位和人员签字
施工资料管理要点
施工技术资料的形成应符合国家相关的法律、法规、施 工质量验收标准和规范、工程合同和设计文件的规定， 同时应符合地方规定。施工资料遵循的标准依次为：
⑴ 国家现行有关规范及质量验收标准 ⑵《建设工程文件归档整理规范》GB/T50328-2001 ⑶《建筑工程资料管理规程》JGJ/T185-2009 ⑷ 行业和地方现行有关规范及质量验收标准 ⑸ 工程图纸 ⑹ 工程合同及其他应符合的标准
PPT文档演模板
2021/1/5
鲁班奖工程资料管理要求
资料应便于查阅和检索
资料应按照《建筑工程资料管理规程》JGJ/T185-2009 的相关规定进行组卷和编目
工程资料应分类整理，按照类别和时间顺序进行编号
工程资料组卷遵循自然形成规律，保持卷内文件、资料内在联系 工程资料中同一事项的请示与批复，应组合在一起，按批复在前、 请示在后排列 施工资料中的设计变更、洽商记录中有正文及附图， 应组合在一起， 按正文在前、附图在后顺序排列 同一厂家、同一产品质量合格证与检测报告，应组合在一起， 按合 格证在前、检测报告在后顺序排列
4 工程各参建单位应确保各自资料的真实、有效、及时和完整， 对工程资料进行涂改、伪造、随意抽撤或损毁、丢失的，应按有 关规定予以处罚，情节严重的，应依法追究法律贵任。
5 由建设单位采购的建筑材料、构配件和设备，建设单位应保证 建筑材料、构配件和设备符合设计文件、规范标准和合同要求， 并保证相关材料质量证明文件的完整、真实和有效，并经监理单 位认可后及时移交给工程施工单位整理归档。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
建筑工程资料管理 一、建筑工程资料管理原则 （三）时限性原则 工程资料的报验报审及验收应有时限的要求
（四）有效性原则
工程资料内容应真实、完整、有效，签字盖章完整 齐全，严禁随意修改。 工程资料应为原件，当为复印件时，应加盖复印 件提供单位的公章，注明复印日期，并有经手人签字
二、建筑工程施工资料编制的依据 （一）依据标准 分为四级。即国家标准、行业标准、地方标准和企 业标准。 《建筑工程施工质量验收统一标准》 （GB50300-2013） 《建筑工程资料管理规程》（JGJ/T185-2009） （二）国家、行业、地方的文件 （三）有效的施工图纸：图纸要按照规定进行审批。
（设计有）批复文件 建设工程人防验收意见
11
序
验收意见 验收意见 批复及验收
批文
燃气 14 （煤气）
15 绿化
16
审核意见
序号 17
部门 技术监督局 城建档案
文件内容 电梯安全检验
备注
18
19 20 21 22
锅炉使用证
档案验收意见 预防性防疫卫生审核意见 卫生疾控部门验收意见
集团投资业务发展总体情况汇报
鲁班奖工程 建筑工程资料整理要求
汇报人：李丽娜
第一部分
当前我国建设项目工程资料工程质量监 督管理技术现状、重要问题及发展趋势
第二部分
《建设工程文件归档整理规范》 （GB/T50328-2014）
新旧资料文件组卷归档解读
新版规范与旧版规范的区别： 1. 增加了对归档电子文件的质量要求及其立卷方法； 2. 对工程文件的归档范围进行了细分，将所有建设工程 按照建筑工程、道路工程、桥梁工程、地下管线工程 四个类别，分别对归档范围进行了规定； 3. 对各类归档文件赋予了编号体系； 4 .对各类工程文件，提出了不同单位“必须归档” 和 “选择性归档” 的区分； 5.增加了关于立卷流程和编制案卷目录的要求。
（三）是否符合民用建筑节能强制性标准，对执行
绿色建筑标准的项目，还应当审查是否符合绿色建
筑标准；
（四）勘察设计企业和注册执业人员以及相关人员 是否按规定在施工图上加盖相应的图章和签字； （五）法律、法规、规章规定必须审查的其他内容。
第十三条
审查机构对施工图进行审查后，应
当根据下列情况分别作出处理：
第一章
序号 部门
基建与验收文件
复查内容 备注
1 2
计划
规划
立项批复 建设工程规划许可证
建设工程竣工规划验收
3 4 5 土地 建设
国有土地使用证 建设工程项目施工许可证
序号 部门
6 消防 7 8 环保 9
复查内容
设计文件审批意见 工程消防验收意见书 项目环保评价意见 项目竣工环保验收意见
备注
10
人防
•
第十八条 发施工许可证。
按规定应当进行审查的施工图，
未经审查合格的，住房城乡建设主管部门不得颁
三、建筑工程施工资料整理要求
各专业、各章的施工资料应按相同的顺序整理。
做到分类、层次清楚、目录清晰、内容齐全、查
找方便。
建筑工程施工资料应按资料类别整理归档 1、C1类 施工管理资料 2、C2类 施工技术资料 3、C3类 施工测量记录 4、C4类 施工物资资料 5、C5类 施工记录 6、C6类 施工试验记录 7、C7类 施工质量验收记录 8、C8类 竣工验收资料
卫生
智能建设工程系统验收
23
24
无障碍设施验收
工程竣工验收
第二章
监理文件
卷 分 内 备 册 页 注 号 数 36
专业 类别 分类 名称 编号 编号
资 料 名 称
监理工程师通知书，监理工程 监理 B类〈1〉师通知回复单，监理工程师通 4 资料 知整改回复结果确认
第三章
建筑与结构工程资料
第一节
C1施工管理资料
建筑给水排水及供暖工程 通风与空调工程 建筑电气工程
工程资料总目录索引
序号 专业名称/类别 分册号 备注
13 14 15
16
17
智能建筑工程 建筑节能工程 电梯工程
室外工程-绿化、道路 竣工图
建筑工程资料管理
一、建筑工程资料管理原则 同步性、规范性、时限行、有效性 （一）同步性原则 工程资料应保证与工程进度同步形成、收集 和整理。 （二）规范性原则 工程资料所反映的内容要准确，符合现行国家 有关工程建设相关规范、标准及行业地方等规程 的要求
房屋建筑和市政基础设施工程施工图设计文件 审查管理办法 《房屋建筑和市政基础设施工程施工图设计文 件审查管理办法》已经第95次部常务会议审议通 过，现予发布，自2013年8月1日起施行。 住房城乡建设部部长 姜伟新
2013年4月27日
第十一条
审查机构应当对施工图审查下列内容：
（一）是否符合工程建设强制性标准； （二）地基基础和主体结构的安全性；
施工日志 1、施工日志应以单位工程为记载对象，从工程开 工起至工程竣工止逐日记录。应全面准确记录在 施工期内每一天的现场施工情况。工程施工期间 有间断，应在日志中加以说明，可以在停工最后 一天或复工第一天日志中描述。 2、施工日志要有时间、天气情况、分项部位、机 械作业及人员情况； 3、各专业工长应分别填写施工日志，记录本专业 的施工内容、施工班组名称、作业人数、完成工 作量。应保证内容真实、连续和完整。
第三部分
鲁班奖工程 建筑工程资料整理要点
工程资料总目录索引
序号 专业名称/类别 分册号 备注
1
基建文件
2 3
4 5 6
监理资料 竣工验收资料
建筑与结构工程 建筑与结构工程—CFG桩复合地基 建筑与结构工程—预应力
工程资料总目录索引
序号 专业名称/类别 分册号 备注
7 8 9
10 11 12
建筑与结构工程—钢结构 建筑与结构工程—幕墙 建筑与结构工程—精装修
（一）审查合格的，审查机构应当向建设单位
出具审查合格书，并在全套施工图上加盖审查
专用章。审查合格书应当有各专业的审查人员
签字，经法定代表人签发，并加盖审查机构公 章。
•
第十四条
任何单位或者个人不得擅自修改
审查合格的施工图；确需修改的，凡涉及本办法 第十一条规定内容的，建设单位应当将修改后的 施工图送原审查机构审查。
分ABCD册（上海） A册是施工组织设计、质量计划资料 B册是施工技术管理资料包括施工记录和施工试验 C册是工程质量保证资料，包括外委托的试验、评定 C册还包括商砼的资料 D册是工程质量验收资料 施工日志是B册 C册主要是通过第三方检测的试验 B册也有一部分试验，但是是施工单位自己能做的那 部分 物资放在C册
