电力管沟工程施工技术交底记录(新版)
电力管线沟工程安全技术交底(最新版)
( 安全管理 )单位：_________________________姓名：_________________________日期：_________________________精品文档 / Word文档 / 文字可改电力管线沟工程安全技术交底(最新版)Safety management is an important part of enterprise production management. It promotes the progress of enterprise work and promotes economic efficiency.电力管线沟工程安全技术交底(最新版)一、沟槽开挖按沟槽大小深度，经测量放线后，采用挖掘机开挖，配合人工修整，其开挖边坡坡比控制在1:0.5，开挖过程中始终保持良好的排水，确保施工现场的干燥。
基坑的开挖土方，视土质情况，能利用的就近利用，不能利用的弃至就近的弃土场。
沟槽开挖成型经监理工程师验收合格后，立即进行下道工序施工，以防天气有变造成基底受水浸泡。
二、基础的现浇基坑内设排水设施，在砼浇注前，基坑底不得有积水，经监理工程师同意后，进行C20砼的浇注。
三、墙身砌筑墙身砖砌体砂浆采用砂浆搅拌机拌和，严格按配合比配料以确保强度。
机制砖应符合《普通烧结砖》（GB/T5101-1998）的规定，常温施工，机制砖应在使用前浇水以保持充分湿润，不得有干心现象。
砖体应上下错缝，内外搭接，沟墙采用五顺一丁砌法，最下一皮和最上一皮砖均采用丁砖砌筑，砌砖时，砂浆应满铺满挤，灰缝不得有竖向通缝，水平灰缝厚度和竖向灰缝宽度一般以10mm为标准，误差不应大于±2mm。
四、抹面砖墙防水抹面，采用五层作法，根据需要水泥浆和水泥砂浆均可掺用一定比例的防水剂。
五、支架支架及接地系统按设计图纸，配合土建施工同时进行，均需刷防腐漆防腐，所有焊接必须牢固，接地电阻符合图纸要求。
电力管沟施工技术交底(完整版)
电力管沟施工技术交底1.工程概况本工程电力管沟为新建工程，现状无电力管沟设施。
位于项目60米规划线以外的绿化范围内，采用隐蔽式 24 线电缆沟，电缆沟断面形式为1.91m(净宽)*1.37m(净深),砖砌结构，双侧支架，壁厚240mm，C15 素混凝土垫层，M10 水泥砂浆砌筑MU10 砖砌侧墙，C25电力管沟压顶混凝土，C35 钢筋混凝土盖板。
2.工作内容和工作量电力管沟工程自规划七路至顺达路约2.6km,左、右幅约5.2km长，电力管沟每隔 200 米左右设一处横过路管，由于道路桩号 K0+000～K0+100、K0+300～ K0+910、K1+120～K1+320、K1+440～K1+710、K2+530～K3+190、K3+340～K4+010、K4+280～K4+530 与 K4+750～K4+834 路面改造，过路管采用 6 根Ф160 MPP 电力管，分 1 层放置，每层 6 根，在车行道下设 C25 混凝土保护。
其余路段，采用 6 根Ф160MPP 电力拖拉管方式实施。
电缆沟过交叉路口处为Ф160MPP 电力管（阻燃型，管材环刚度要求为：不小于 25KN/㎡，壁厚为 10mm）敷设，具体敷设方式为：采用 4 层放置，每层 6 根。
电缆排管在车行道下设 C25 混凝土保护埋深 1.0 米。
电缆直埋排管在人行道下敷设，埋深 0.7 米。
道路直线段每隔 50 米设置工作井，交叉路口和横过道路排管处设三通井或四通井。
电缆沟内采用复合型支架，沿电缆沟两侧交错放置，支架纵向间距 0.8 米，层间距为 0.23 米，电缆沟通道间距 0.7 米。
电缆沟沟底纵向排水坡度不小于 0.5%，电力沟每隔25 米设Ф300 集水口一个，内填沙。
电缆沟在纵向每 25m 设置一道变形缝，变形缝的宽度、构成及材料应符合《给水排水工程混凝土构筑物伸缩缝设计规程》（CECS 117:2000）的要求。
电缆走廊在人行道上每隔 10m 处设置电缆标志牌。

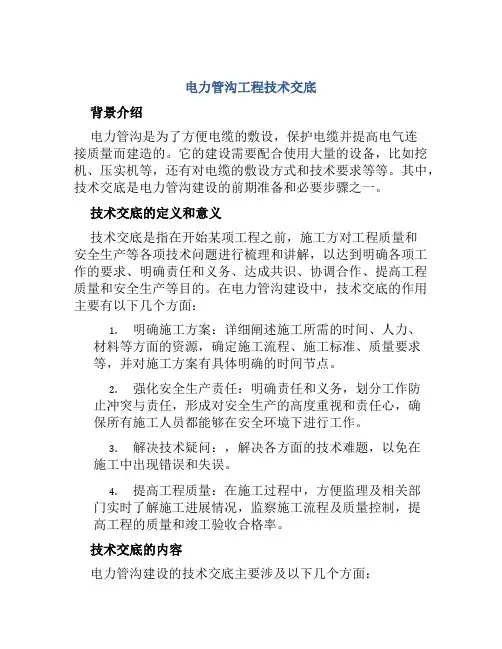

电力管沟工程技术交底
电力管沟工程技术交底背景介绍电力管沟是为了方便电缆的敷设，保护电缆并提高电气连接质量而建造的。
它的建设需要配合使用大量的设备，比如挖机、压实机等，还有对电缆的敷设方式和技术要求等等。
其中，技术交底是电力管沟建设的前期准备和必要步骤之一。
技术交底的定义和意义技术交底是指在开始某项工程之前，施工方对工程质量和安全生产等各项技术问题进行梳理和讲解，以达到明确各项工作的要求、明确责任和义务、达成共识、协调合作、提高工程质量和安全生产等目的。
在电力管沟建设中，技术交底的作用主要有以下几个方面：1.明确施工方案：详细阐述施工所需的时间、人力、材料等方面的资源，确定施工流程、施工标准、质量要求等，并对施工方案有具体明确的时间节点。
2.强化安全生产责任：明确责任和义务，划分工作防止冲突与责任，形成对安全生产的高度重视和责任心，确保所有施工人员都能够在安全环境下进行工作。
3.解决技术疑问：，解决各方面的技术难题，以免在施工中出现错误和失误。
4.提高工程质量：在施工过程中，方便监理及相关部门实时了解施工进展情况，监察施工流程及质量控制，提高工程的质量和竣工验收合格率。
技术交底的内容电力管沟建设的技术交底主要涉及以下几个方面：施工方式在施工前需要对电力管沟建设的方式进行全面讲解。
建议在施工前制定详细施工方案，并根据现场情况及时调整计划。
施工要求对于施工要求的内容，建议要讲解的内容包括：电缆敷设要求、埋深要求、填土要求、回填顺序、接地要求等方面，并重点讲解其必要性和安全性。
安全生产施工安全生产和施工质量的关系密不可分。
因此，对于电力管沟的安全生产，应做到有理论讲解，有安全规范，确保施工人员的安全和施工的顺利进行。
这里特别提醒，施工人员需戴好安全帽和安全鞋等防护设备。
现场勘查施工前，一定要进行现场勘查。
在现场勘查时需对实际情况进行细致记录，并对实际情况进行比对。
同时，需要特别注意现场的环境，如土壤条件、地形、气候、环保要求等。
电力沟技术交底
5、安装好的钢筋架应有足够的刚度和稳定性，使钢筋位置在灌注混凝土时不致变动。
二、质量标准及检验方法
1、网眼长、宽：±10 mm。
2、网眼尺寸：±20 mm。
3、受力钢筋的间距：±10 mm。
三、安全交底：
1、进入施工现场的人员必须佩戴安全帽。
2、注意沟槽有无坍塌危险。
6、钢筋裁切前，可先将同直径不同长度的各种编号钢筋按顺序填制配料表，再按表列各种钢筋的长度及数量配料，使钢筋的断头废料尽量减少。
7、下料前应认真核对钢筋规格、级别及加工数量，防止差错。
8、下料后必须挂牌注明所用部位、型号、级别，并应分别存放。
二、质量标准及检验方法
1、受力钢筋全长：±10 mm。
2、弯起钢筋高度：-5 mm。
4.6采用五顺一丁防水沟墙做法，但最下一皮和最上一皮砖均应采用丁砖砌法。
4.7半头砖可作填墙心用，但必须先铺砂浆后放砖，然后再用灌缝砂浆将空隙灌平且不得集中使用。
交底单位
济南黄河路桥工程公司
接收单位
技术员
交底人
接受人
技术交底记录
工程名称
济南市奥体中路道路排水工程
分部工程
电力工程
分项工程
砖墙砌筑及砂浆抹面(二)
济南市奥体中路道路排水工程
分部工程
电力工程
分项工程
砼基础
一、技术交底
1、基础砼标号为C25。
2、2×2.1电缆沟基础宽2.5m，高25cm；
3、模板上及其内应清除干净，木模板应加水湿润，但不得有积水。
4、模板要直顺，支撑牢固结实，防止振捣时出现跑模现象。
5、严格按照配比上料，准确计量，配合偏差不得超过下列规定：
电力管沟施工技术交底(完整版)
电力管沟施工技术交底1.工程概况本工程电力管沟为新建工程，现状无电力管沟设施。
位于项目60米规划线以外的绿化范围内，采用隐蔽式 24 线电缆沟，电缆沟断面形式为1.91m(净宽)*1.37m(净深),砖砌结构，双侧支架，壁厚240mm，C15 素混凝土垫层，M10 水泥砂浆砌筑MU10 砖砌侧墙，C25电力管沟压顶混凝土，C35 钢筋混凝土盖板。
2.工作内容和工作量电力管沟工程自规划七路至顺达路约2.6km,左、右幅约5.2km长，电力管沟每隔 200 米左右设一处横过路管，由于道路桩号 K0+000～K0+100、K0+300～ K0+910、K1+120～K1+320、K1+440～K1+710、K2+530～K3+190、K3+340～K4+010、K4+280～K4+530 与 K4+750～K4+834 路面改造，过路管采用 6 根Ф160 MPP 电力管，分 1 层放置，每层 6 根，在车行道下设 C25 混凝土保护。
其余路段，采用 6 根Ф160MPP 电力拖拉管方式实施。
电缆沟过交叉路口处为Ф160MPP 电力管（阻燃型，管材环刚度要求为：不小于 25KN/㎡，壁厚为 10mm）敷设，具体敷设方式为：采用 4 层放置，每层 6 根。
电缆排管在车行道下设 C25 混凝土保护埋深 1.0 米。
电缆直埋排管在人行道下敷设，埋深 0.7 米。
道路直线段每隔 50 米设置工作井，交叉路口和横过道路排管处设三通井或四通井。
电缆沟内采用复合型支架，沿电缆沟两侧交错放置，支架纵向间距 0.8 米，层间距为 0.23 米，电缆沟通道间距 0.7 米。
电缆沟沟底纵向排水坡度不小于 0.5%，电力沟每隔25 米设Ф300 集水口一个，内填沙。
电缆沟在纵向每 25m 设置一道变形缝，变形缝的宽度、构成及材料应符合《给水排水工程混凝土构筑物伸缩缝设计规程》（CECS 117:2000）的要求。
电缆走廊在人行道上每隔 10m 处设置电缆标志牌。

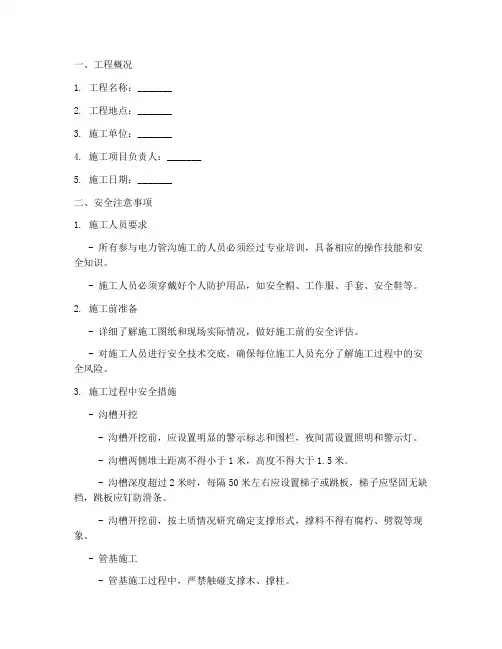

电力管沟安全技术交底模板
一、工程概况1. 工程名称：_______2. 工程地点：_______3. 施工单位：_______4. 施工项目负责人：_______5. 施工日期：_______二、安全注意事项1. 施工人员要求- 所有参与电力管沟施工的人员必须经过专业培训，具备相应的操作技能和安全知识。
- 施工人员必须穿戴好个人防护用品，如安全帽、工作服、手套、安全鞋等。
2. 施工前准备- 详细了解施工图纸和现场实际情况，做好施工前的安全评估。
- 对施工人员进行安全技术交底，确保每位施工人员充分了解施工过程中的安全风险。
3. 施工过程中安全措施- 沟槽开挖- 沟槽开挖前，应设置明显的警示标志和围栏，夜间需设置照明和警示灯。
- 沟槽两侧堆土距离不得小于1米，高度不得大于1.5米。
- 沟槽深度超过2米时，每隔50米左右应设置梯子或跳板，梯子应坚固无缺档，跳板应钉防滑条。
- 沟槽开挖前，按土质情况研究确定支撑形式，撑料不得有腐朽、劈裂等现象。
- 管基施工- 管基施工过程中，严禁触碰支撑木、撑柱。
- 卸基础材料时，要招呼沟槽内操作人员让开，使用滑槽卸料，不得从地面直接倒入沟内。
- 机动翻斗车、手推车等在沟槽卸料时，沟槽边缘要放挡板，防止翻车坠落伤人。
- 电缆敷设- 使用震动器前，应检查其是否完好，操作人员必须穿绝缘鞋，戴绝缘手套。
- 操作中保持导线有足够的长度和松弛度，避免线头被拉断。
- 模板拆卸- 模板拆卸后，应先将钉子拔掉或拆掉，防止物品掉落伤人。
4. 应急措施- 制定应急预案，确保在发生意外情况时能迅速采取有效措施。
- 定期检查施工设备，确保其处于良好状态。
- 做好施工现场的卫生和消防工作。
三、施工质量要求1. 严格按照施工图纸和规范要求进行施工。
2. 确保管沟尺寸、坡度、基础等符合设计要求。
3. 施工过程中要注重细节，确保工程质量。
四、施工进度要求1. 按照施工计划，合理安排施工进度。
2. 确保工程按时完成。
五、其他事项1. 施工过程中，要密切关注天气变化，确保施工安全。
电力管道施工技术交底记录
施工所需要的砂浆现场用砂浆搅拌机搅拌。
2、作业条件
沟槽开挖已经完成，做好基坑排水，处理好沟槽底部基层处理后，方可进行管线施工。
二、质量标准
质量要求符合《港口工程质量检验评定标准》（JTJ221-98）、《电气装置安装工程电缆线路施工及验收规范》(GB50168-92)的规定。
2、安装好的管道不得用做支撑或放手板，其支撑、支架、垫块不得用于其他受力点。
3、管道安装完成后，应将所有管口及井口封闭严密，防止杂物进入。
4、预留管口的临时封堵不得随意打开，以防掉进杂物造成管道堵塞。
七、注意事项
1、每一个施工工序完成后必须先通知现场施工员进行质量检查，合格后报工程部技术员进行复查并报业主及监理进行检查验收，验收合格后方可进入下一工序施工。
（3）、挖出的土应及时运走，无法运走应堆放在离基坑3米以外堆放，并确保沟槽坡顶无静载，及重车碾压等动荷载。基底每边加30cm的施工工作面进行开挖，按照施工进度合理安排开槽长度。基坑验收后，立即浇筑垫层。超挖的部分严禁用浮土回填，经设计、监理认可后，进行处理。
素砼垫层施工
管沟开挖完毕，按规定对基底整平夯实，并清除沟底杂物。地基验槽完成后，清除表层浮土和扰动土，不留积水，立即进行放线支模、垫层混凝土施工，垫层砼混凝土采用C20商品混凝土，厚100mm，垫层混凝土必须振捣密实，表面平整。
沟槽回填
经监理工程验收合格后，进行管槽回填，回填时采用蛙式打夯机分层夯实，填筑至原路基面标高，每层厚度不超过30cm。针对混凝土包封路段混凝土包封顶面至道路路面结构层底之间采用1:6水泥土回填。回填管道两侧土方时应避免碰撞管道以免损坏。
四、质量保证措施
1、沟槽的地基处理及管道的基础施工要严格按照设计图纸及相应规范要求进行施工，该工序完成后必须进过专业工程师检查及试验部门试验合格后方可进入下一个工序的施工。
最新整理电缆沟施工技术交底记录
最新整理电缆沟施工技术交底记录一、施工准备1.1、技术准备及要求1.1.1、图纸会检：严格按照设计图纸的要求做好图纸会审工作。
1.1.2、定位放线：根据业主提供的控制点，采用全站仪定出电缆沟的基准线。
1.2、材料准备及要求 1.2.1、混凝土采用自拌，砂、石应有复试报告，水泥应有出厂合格证及复试报告。
1.2.2、砖采用机制红砖，应有出厂合格证及复试报告。
1.2.3、模板应采用表面平整、加工精密、有一定刚度的多层胶合板。
1.2.4、钢筋应进行外观及资料（出厂合格证中）检查，并经送样复试合格。
混凝土实验室配合比完善。
1.3、主要机具 1.3.1、装载机、自卸汽车、砼搅拌机、插入式振动器、平板振动器、潜水泵、蛙式打夯机、柴油发电机、单面木工手压刨床、木工园锯、全站仪、水准仪、挖掘机。
1.3.2、电弧焊机、钢筋切断机、钢筋弯曲机。
二、施工工艺1、工艺流程施工准备→测量放线→沟槽开挖→基础垫层、基础浇筑→墙体砌筑（预埋件）→内墙抹灰→盖板制作→沟底找平、抹面→隐蔽验收→沟壁回填→质量评定。
2. 测量放线：根据设计中线及给定的坐标、相对位置和高程准确地测定线路的中线、标高及开挖边线，经核对无误后方可进行施工。
3. 沟槽开挖：电缆沟埋深超过1米，计划采用机械开挖，然后预留20厘米进行人工清底，以防超挖。
沟槽开挖宽度，应比设计宽度每侧加宽0.5米，以便于模板安装和基槽底排水；边坡放坡系数为1：0.33。
必要时应加挡土板作边坡支护。
原则上沟槽开挖土方用机械随挖随运走，如需现场堆土，则采取单侧堆放，按要求应距沟边1m以外，且堆土高度不超过1.5m。
4. 基础垫层、基础浇筑：基底在浇筑垫层砼之前用碎石或石粉渣铺填一层后再施工垫层砼。
砼底板C15砼底板用木方作侧模，用钢道钉进行固定。
底板砼配合比严格按照质量检测中心的理论配合比，再根据现场材料含水量情况调整施工配合比执行，并严格控制过磅配料及水灰比，操作人员不得随意增减用水量。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
( 安全管理 )
单位：_________________________
姓名：_________________________
日期：_________________________
精品文档 / Word文档 / 文字可改
电力管沟工程施工技术交底记
录(新版)
Safety management is an important part of enterprise production management. It promotes the progress of enterprise work and promotes economic efficiency.
电力管沟工程施工技术交底记录(新版)
1、沟槽开挖
沟槽开挖采用挖掘机挖土，人工配合进行，根据土质情况，开挖放坡坡度1:0.05。
沟槽开挖时机械挖至距底面20cm时用人工处理，不得超挖，严禁扰动槽底原状土。
挖槽后必须马上支撑，撑木间距为2-3米，不得无支撑过夜。
2、垫层
设计沟道底设15cm厚3：7灰土、15cm厚C20砼垫层。
槽底整平、夯实，经自检、报验监理工程师抽检合格后，依次进行灰土、砼垫层施工。
3：7灰土采用现场人工拌和、过筛，翻拌遍数不得少于3遍，拌好的灰土表观要达到色泽一致、均匀、无直径大于2cm 的土块，还需取样抽检其含水量及灰剂量等，合格后方可下槽。
灰
土下槽后人工整平，电夯夯实。
灰土垫层经自检、报验监理工程师抽检合格后，浇筑砼前先在灰土垫层上均匀洒水，保持灰土潮湿，砼垫层施工必须采用插入式振捣器配合平板振捣器振捣，以保证砼的密实度。
填表人：曹霞
3、侧墙砌筑
当砼垫层强度达到75%后方可进行侧墙砌筑。
砌筑前精确定出侧墙内线，挑选技术熟练的瓦工进行砌筑，砌筑前须将用砖充分湿润，砌筑过程中逐层灌浆，砌筑时精确定出支架预埋件位置，砌筑时一次预埋到位。
侧墙砌筑完成检验合格后进行砂浆粉面和支架安装。
4、盖板预制及安装
本工程所用盖板我单位选在现场统一进行集中预制，对进场钢材进行抽检送样，确保原材料合格，严格按照设计图纸进行配筋，对盖板的养护不少于14天。
侧墙达到一定强度后，盖板强度大于75%时，即可进行盖板安装，为保证工程质量及工期目标，盖板安装前将侧墙顶面清理干净，浇水湿润，然后均匀的摊一层砂浆，人工配
合机械平稳地将盖板吊装到位，盖板安装完成后及时用砂浆进行缝隙填充。
5、回填
两侧胸腔部分回填必须等盖板安装牢固，砂浆凝固后方可进行，两侧应对称进行，用立夯夯实，防止将侧墙挤压变形甚至倾塌。
盖板顶前两层用手夯夯实，50cm厚以后方可使用电夯排夯。
回填应逐层严格控制其压实度。
