会议电视终端产品原理

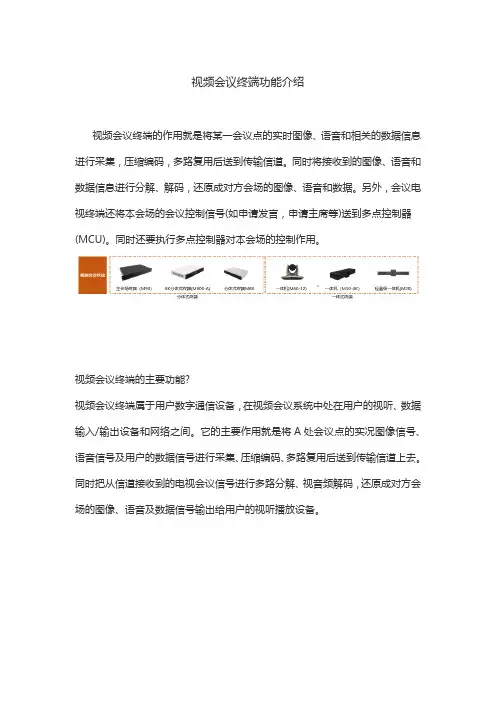

视频会议终端功能介绍
视频会议终端功能介绍视频会议终端的作用就是将某一会议点的实时图像、语音和相关的数据信息进行采集，压缩编码，多路复用后送到传输信道。
同时将接收到的图像、语音和数据信息进行分解、解码，还原成对方会场的图像、语音和数据。
另外，会议电视终端还将本会场的会议控制信号(如申请发言，申请主席等)送到多点控制器(MCU)。
同时还要执行多点控制器对本会场的控制作用。
视频会议终端的主要功能?视频会议终端属于用户数字通信设备，在视频会议系统中处在用户的视听、数据输入/输出设备和网络之间。
它的主要作用就是将A处会议点的实况图像信号、语音信号及用户的数据信号进行采集、压缩编码、多路复用后送到传输信道上去。
同时把从信道接收到的电视会议信号进行多路分解、视音频解码，还原成对方会场的图像、语音及数据信号输出给用户的视听播放设备。
1、数据信输入与输出一般输入到终端的视频、音频都是模拟信号。
终端的I/0模块就要将它们进行数字化，变为数字视音频信号。
例如将模拟视频信号首先变为PCM数字视频，进而再转换为CIF或口F的数字视频将音频信号变为PCM数字音频信号。
2、信道传输它包括对数字视频的缓存、纠错编码，对各种媒体信号的多路复用/解复用，以及终端和信道接口等功能。
缓存的作用是将编码后输出的不定速率的视频信号，经缓冲存储后变为固定速率的视频信号。
再对这一视频信号进行BCH(511,493)纠错编码，编码后送往多路复用电路。
多路复用是将压缩编码后的音频、纠错后的视频、数据信号及控制信号合成为一路数字码流送往接口电路。
3、系统控制视频会议终端设备中的系统控制模块完成对I/0模块、编解码模块、信道传输模块的控制作用。
控制模块还承担会议系统中端到端及端到网络信令的传送、为用户对终端的设备以及通信制提供渠道。
会议电视基本概念及工作原理
一、会议电视基本概念及工作原理什么是会议电视？会议电视是一种利用电视、音响等设备，通过传输网络，在两地或多个地方召开现场会议以达到代替传统的必须召集与会人员到一个会场室召开会议的目的，从而达到节省会议差旅费用、节省开会时间、提高工作和决策效率的一种通信手段。
由上可见，一个完整的会议电视系统应当包括会场终端设备和会场之间的交换设备以及终端设备和交换设备之间的传输线路，交换设备我们通常称之为MCU（Multi-Point Control Unit），即多点控制单元。
对于一个大型的会议电视系统，我们应当还有一套会议电视网络管理系统，以便对会议电视网络进行集中管理。
从会议电视的功能来看，要使会议电视能达到现场会议的效果，必须使不同地方的人能看到另一地点的人，能听到另一会场的发言并与之讨论，因此，每个会议电视终端应当包括一套视频图象和声音的输入和输出系统以及视频音频的编解码设备（CODEC）。
视频和音频输入系统采集本地会场的图象和声音，视频和音频的输出系统用来播放对方的图象和声音。
CODEC编解码设备的主要作用是将本会场的图象和声音信号按照一定的格式编码，然后通过传输线路传到远端，同时，将其他会场传来的图象和声音编码流按照约定的格式还原成本会场可以看得见的图象和听的见的声音。
因此，一个终端设备的CODEC编解码器是终端设备的核心设备。
以上介绍的是会议电视系统的基本功能及其相关设备。
现代会议电视系统大多利用现代计算机和通信技术，可以提供更多的其他多媒体功能，使得我们的异地会议更加方便、表现更加丰富、工作更有成效。
例如，利用图文摄像机，可以方便地将授课胶片或者文件传到其他会场；利用VTEL的SmartBoard电子白板，可以使得我们把在白板上书写的内容可以传到其他会场，同时，其他会场的与会人员也可以在他们的白板上修改内容，从而十分自然的讨论问题。
这些智能的多媒体功能将在后续章节中详细介绍。
二、会议电视标准什么是标准？在数字通信当中，标准也常常称作协议。
ZXV10 T700终端结构原理及系统配置
主席扩展功能列表
功能名称 添加终端 呼叫终端 挂断终端 强制退端 延长会议
结束会议
功能说明
主席终端添加没有配置在会议中的终 端加入会议
主席终端呼叫已经配置在会议中，但 是没有上端的终端加入会议。
主席终端将会议中的某个终端挂断， 但并不从会议中删除这个终端。
主席终端可查看非主席终端会场情况
主席终端可选择非主席终端会场进行循 环浏览
主席终端可以放弃主席控制地位
“停止选看”与“视频选看”相对应，主 席终端退出视频选看
主席扩展功能列表
功能名称 点名发言 关闭声控
静音闭音
自由讨论
功能说明
对视频、音频都做处理，所有于会终端的 音箱全部打开，除了被点名终端和主席终 端麦克打开外，其它终端的麦克全部关闭
课程内容
• ZXV10 T700系统特点与功能介绍 • ZXV10 T700系统组网应用 • ZXV10 T700 硬件接口 • ZXV10 T700 的配置和操作 • 基础知识
一般设置
一般设置界面的进入路径为： [系统管理→基本设置→显示设置]
网络设置
ZXV10 T700提供了3种接入方式， 即[静态IP]、 [DHCP]、[PPPoE]
会议模板需要在会议管理员操作界面中配置。召集会议的模板与一般会议的模 板不同，召集会议的模板对会议名称及终端前缀等做了限制性要求。具体配置 方法请参见《ZXMS80多媒体业务管理系统操作手册（系统管理员分册）》中相 关描述。
静态NAT
T700终端静态NAT参数配置如下：
1
2
3
4
是否启动静态NAT：表示是否使用静态NAT，如果启 用了静态NAT，那么就不能再启用H.460.Fantas穿越 方法了，反之亦然
视频会议系统原理以及组成部分讲解
• （2）信号混合
调音台的输入信号往往有很多路（包括 效果器返送来的信号），而最后通过调音 台输出的信号可能只有一路或两路，这就 需要将多路信号混合成一路或两路信号。 当然，这些混合还要根据需要，按一定比 例进行。
• （3）信号分配
调音台不仅有多路输入，而且有多路输 出，除了主输出外，还有辅助输出、编组 输出等，因此就需要将进入调音台的各种 信号按要求对各路输出进行分配。
模拟扩音系统
调音台 均衡器 反馈抑制器 功放 音箱
调音台
• 1）信号放大
调音台的输入信号源有传声器（话筒）、 录音机、CD唱机、调谐器、电子乐器等， 它们的电平大小不同。从话筒来的是很微 弱信号，约为200mV，小的只有几mV，而 从CD唱机来的信号可能高达1000mV，这 就需要调音台对各种大小不同的信号进行 不同程度的放大，使信号幅度最终相差不 多，以便在调音台内对它们进行处理。
发出的声音就会传到话筒，引起啸叫，这种现象就是声反馈。 声反馈的存在，不仅破坏了音质，限 制了话筒声音的扩展 音量，使话筒拾取的声音不能良好再现；深度的声反馈还会 使系统信号过强，从而烧毁功放或音箱（一般情况下是烧毁
音箱的高音头），造成损失。
数字扩音系统
美国CLEARONE XAP400专业音频处理器
或H.264协议、音频使用G.711、G.722或G.728、数据、
控制信令进行单独编码，然后将编码后的数据进行“复用”
打包后形成遵循网络协议的数据包，通过网络接口传到
MCU供选择广播。从MCU传来的其他会场的数据包通过
“解复用”，分别还原成视频、音频以及数据及控制信令
分别相应的输出设备上回显或执行。
f=4.5 to 54.0 mm (F1.6 to F2.8) 5.5 （望远端）至 60.3 度（广角端）
会议电视基本原理
夫曼编码，基于高端应用的视、音频编解 编码。 缩编码，适用窄带可使电话 于多媒体视频
特点 用于公共电话网
低时延
低时延，低误码
低误码，时延大
PCM编码 ：从过去的样本来预测下一个样本的值 码DPCM：对预测的样本值与原始的样本之
指压缩后的数据与解压后的数据有所不同 。
终端
八
H.323协议提供的 四类实体
多点控制器
网关
网守
视频编解码器、音频编解码器、数据应用通道、H.225 复用层、系统控制单元、网络接口卡
H.225
九 H.323标准框架 H.235
H.245 H.248
呼叫信令协议 安全和通信加解密标准
媒体通信控制协议 网关控制协议
它们组合起来，还原成原来的音频信号。
自适应变换编码ATC：使用离散余弦变换把话音信号分 成许多频带，用来表示每个变换系数的位数取决于话
音谱的性质，获得的数据率可低到16kbit/s
从话音波形信号中提取生成话音的参数，使用这些参数通过话音生成模型重 间，常用的有多脉冲激励编码，等间隔 脉冲激励编码，码激励线性预测编码、混合激励线性预测编码
网和MCU组网两种
之差进行编码 自适应差分脉冲编码ADPCM 使用一组带通滤波器把输入音频信号的频 个连续的频段，每个频段称为子带。对每 音频信号采用单独的编码方案去编码。在 时，将每个子带的代码单独解码，然后把 组合起来，还原成原来的音频信号。 编码ATC：使用离散余弦变换把话音信号分 ，用来表示每个变换系数的位数取决于话 性质，获得的数据率可低到16kbit/s 参数，使用这些参数通过话音生成模型重 出话音。 之间，常用的有多脉冲激励编码，等间隔 预测编码、混合激励线性预测编码
视频会议机方案
视频会议机方案概述视频会议机是一种为企业、组织和个人提供远程沟通和协作的设备。
它结合了高清视频、音频和可视化功能，使用户能够实时交流、分享内容和举办会议，无论身处何地。
本文将介绍视频会议机的基本概念、工作原理和选择要点，并提供一些常见的视频会议机品牌和型号供用户参考。
工作原理一个典型的视频会议机方案由以下几个主要组件组成：1.视频会议终端：视频会议终端是进行视频会议的关键设备。
它通常包括摄像头、麦克风、扬声器和显示屏。
用户可以通过终端进行远程视频通话、共享屏幕和参与多方会议。
2.视频编解码器：视频编解码器负责将视频和音频信号进行压缩和解压缩。
它能够将高清视频和音频信号转换为可传输的数据流，并在接收端解码还原成原始信号。
3.网络连接：视频会议需要可靠的网络连接来传输音视频数据。
一般来说，有线网络连接比无线连接更加稳定和可靠，但无线连接可以提供更高的灵活性和便携性。
4.云服务：许多视频会议系统都使用云服务来管理会议、用户和数据。
云服务可以提供高效的会议调度、用户管理和数据存储，使用户能够轻松地创建和管理视频会议。
选择要点在选择适合自己的视频会议机方案时，以下几个要点需要考虑：1.需求分析：首先需要明确自己的具体需求，包括会议规模、功能要求和预算限制等。
不同厂商和型号的视频会议机在功能和价格上可能存在差异，根据自身需求来选择最适合的方案。
2.视频质量：视频会议的核心是高清的视频质量。
要选择具备适当分辨率、帧率和码率的视频会议机，以确保用户能够获得清晰、流畅的视频体验。
3.音频质量：除了视频质量外，音频质量也是视频会议的重要因素之一。
好的音频质量可以减少背景噪音和回声，使参与者能够听到清晰的对话内容。
4.易用性：易用性是衡量视频会议机方案优劣的关键指标。
一个好的视频会议机应该具备简单直观的界面、快速的响应时间和易于操作的控制面板。
5.扩展性：考虑未来的发展需求，选择具备一定扩展性的视频会议机方案。
例如，一些方案可以支持多方会议、屏幕共享和远程演示等功能，满足不同场景的需求。
会议终端设备工作原理
会议终端设备工作原理一、引言会议终端设备是现代会议室不可或缺的重要设备之一，它能够实现多方通信、音视频传输和数据共享等功能。
本文将介绍会议终端设备的工作原理，包括硬件组成、信号传输和数据处理等方面的内容。
二、硬件组成会议终端设备主要由摄像头、麦克风、扬声器、显示屏和处理器等硬件组成。
摄像头用于采集与会人员的画面，麦克风用于采集与会人员的声音，扬声器用于播放远程与会者的声音，显示屏用于显示远程与会者的画面。
而处理器则是设备的核心部件，负责控制和协调各个硬件组件的工作。
三、信号传输会议终端设备通过网络进行信号传输。
在会议开始前，终端设备会通过网络连接到会议服务器，与其他与会者建立通信通道。
在会议过程中，摄像头采集的画面和麦克风采集的声音会经过编码和压缩处理，然后通过网络传输给远程与会者。
同时，终端设备也会接收来自远程与会者的音视频信号，并进行解码和解压缩处理，最后通过显示屏和扬声器输出。
四、数据处理会议终端设备在信号传输过程中还需要进行数据处理。
首先，摄像头采集的画面需要经过图像处理算法进行优化和增强，以提高画质和清晰度。
其次，麦克风采集的声音需要经过降噪和回声消除等处理，以确保声音质量。
另外，终端设备还需要对音视频信号进行同步处理，以保证画面与声音的同步性。
五、系统软件会议终端设备还需要运行一些系统软件来支持其正常工作。
这些软件包括操作系统、会议控制软件和编解码器等。
操作系统是设备的基础软件，负责管理硬件资源和提供基本的功能支持。
会议控制软件则是设备的核心软件，负责与会议服务器进行通信和控制各个硬件组件的工作。
而编解码器则是用于音视频信号的编码和解码，以提高传输效率和保证信号质量。
六、安全保障在会议终端设备的工作原理中，安全保障也是一个重要的方面。
会议终端设备通常会采用加密算法对音视频信号进行加密，以防止信号被非法窃取或篡改。
同时，设备也会通过用户身份认证和权限管理等措施，确保只有授权人员才能参与会议和访问相关数据。
会议电视系统的组成
会议电视系统的组成
会议电视系统主要由会议电视终端设备、多点控制设备（或音视频矩阵切换器）MCU（Multipoint Control Unit）组成。
1．会议电视终端设备主要包括视频输入／输出设备、音频输入／输出设备、视频编解码器、音频编解码器、信息通信设备及多路复用／信号分线设备等。
2．通信线路网络：会议电视的传输介质可采用光缆、电缆、微波及卫星等数字信道，或者其他类型的传输信道。
3．MCU：多点视频会议系统的关键设备，它的作用相当于一个交换机的作用，它将来自各会议场点的信息流，经过同步分离后，抽取出音频、视频、数据等信息和信令，再将各会议场点的信息和信令，送入同一种处理模块，完成相应的音频混合或切换、视频混合或切换、数据广播和路由选择、定时和会议控制等过程，最后将各会议场点所需的各种信息重新组合起来，送往各相应的终端系统设备。
4．会议电视系统的终端其实也是始端，它既是信息的发送端，也是信息的接收端，其信号流是双向的。
在终端的视频通道中，输入设备应该有摄像机、电子白板（作板书用）、视频展示台（展示照片和实物等）、电子讲台、计算机等。
模拟视频信号经过A∕D转换、彩色信号解码、格式变换、滤波等处理，送入信源编码器编码后，变成压缩了的视频码流，再送至多路复用器，与音频码流、辅助数据、系统控制信息等复合在一起，组成会议电视的复合码流，由网络接口
送至网络传输。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
会议电视终端产品原理
课时：1 课时：1课时
视频会议系统
• 视频会议系统是通过网络通信技术来实 现的网络虚拟会议，通过图形、声音等 多种方式交流信息，使在地理上分散的 用户可以通过视频会议系统共聚一处。 支持人们远距离的实时信息交流与共享。 视频会议系统的应用极大提升企业内部 人员的沟通能力并大幅降低企业人员的 出差成本。
FOCUS2100 C60
V30
21
组网图
多画面 电视墙 多路E1 多路E1 IP接入 IP接入 MCU FOCUS8600 主会场 FOCUS3600 网管
SDH传输网 SDH传输网
1~4E1 IP
IP网 IP网
FOCUS3600
FOCUS3800
FOCUS3600
FOCU视频编解码标准
• 在视频编码领域，主要存在两大标准制定组织，包括 ITU-T和ISO/IEC。ITU-T的标准包括H.261、H.263、 H.264，主要应用于实时视频通信领域，如会议电视。 • MPEG系列标准是由ISO/IEC制定的，主要应用于视频 存储(DVD)、广播电视、因特网或无线网上的流媒体 等。 • 两个组织也共同制定了一些标准，H.262标准等同于 MPEG-2的视频编码标准，而最新的H.264标准则被纳 入MPEG-4的第10部分。
16
音频编解码标准
• 视音频编码技术是视频会议系统的关键 技术指标，是影响会议效果的重要因素。 音频编码技术主要有G.711、G.722、 G.728、G.729等。
17
音频编解码标准
18
视频会议系统性能评估
19
视频会议终端内部基本结构
20
迪威系列终端产品
FOCUS3800 FOCUS3600 FOCUS3100
• 硬件视频是基于嵌入式架构的视频通信方式，依靠 DSP+嵌入式软件实现视音频处理、网络通信和各项会 议功能。其最大的特点是性能高、可靠性好，大部分 中高端视讯应用中都采用了硬件视频方式。 • 硬件视频会议系统主要包括嵌入式MCU、会议室终端、 桌面终端等设备。其中MCU部署在网络中心，负责码 流的处理和转发;会议室终端部署在会议室，与摄像头、 话筒、电视机等外围设备互联;桌面终端集成了小型摄 像头和LCD显示器，可安放在办公桌上作为专用视频 通信工具。
2
视频会议
3
视频会议系统组成
• • • • • • 一套完整的视频会议系统通常包括： 视频会议终端 多点控制单元MCU 网络管理软件 传输网络 相关附件
4
视频会议设备
5
视频会议设备
6
视频会议终端工作原理
•
7
视频会议系统接入方式
• 视频会议的接入方式包括两大类： • 一种是基于电路交换的网络，如ISDN、 DDN、PSTN等 • 一种是基于包交换的网络，如ATM、IP、 帧中继等
FOCUS8600 MCU
FOCUS 8600是迪威公司新推出的功能强大的会议电 视系统多点控制单元。FOCUS 8600，支持多种视频编解 码，支持多种音频编解码，支持终端(64K-8M)，支持专 线和IP混网会议，可以为各种不同需求用户提供完整解 决方案。采用超强稳定的COMPACT PCI架构，嵌入式实 时操作系统实现。 FOCUS 8600可以和FOCUS3600/FOCUS3100小型化终 端组网，也可以和其他品牌的H.323终端互通互控。
13
软件视频会议系统优势及不足
14
视频会议系统标准
• 视频会议系统终端的主要功能： 完成视频信号的采集、编辑处理及显示输出、音频信 号的采集、编辑处理及输出、视频音频数字信号的压 缩编码和解码，最后将符合国际标准的压缩码流经线 路接口送到信道，或从信道上将标准压缩码流经线路 接口送到终端中。此外，终端还要形成通信的各种控 制信息：同步控制和指示信号、远端摄像机的控制协 议、定义帧结构、呼叫规程及多个终端的呼叫规程、 加密标准、传送密匙及密匙的管理标准等。
25
26
24
FOCUS3800
FOCUS3800是迪威公司集合先进的视频编解码和传输 通信技术，根据最新的视频会议终端流行趋势，推出功能 强大的一款会议电视终端。该终端同时支持H.264、H.263 算法，适应各种带宽和应用场合，可以达到FULL HD图像 质量，色彩鲜明，画面清晰，音质优美。FOCUS3800具备 IP和专线E1接口，对网络有更大的适应能力。FOCUS3800 还支持双流，可以让数据应用更方便地融入。FOCUS3800 会议电视终端和FOCUS 8600MCU组成一个系统，适用于政 府机关、军队、公安、教育、金融及电信等网络运营商各 领域的大型高档次的会议电视应用。
23
FOCUS3600
FOCUS3600是迪威公司集合先进的视频编解码和传输 通信技术，根据最新的视频会议终端流行趋势，推出功能 强大的一款会议电视终端。该终端同时支持MPEG-1， MPEG-2和MPEG-4算法，适应各种带宽和应用场合，可以达 到广播级图像质量，色彩鲜明，画面清晰，音质优美。 FOCUS3600具备IP和专线E1接口，对网络有更大的适应能 力。FOCUS3600还支持双流，可以让数据应用更方便地融 入。FOCUS3600会议电视终端和FOCUS 8600MCU组成一个系 统，适用于政府机关、军队、公安、教育、金融及电信等 网络运营商各领域的大型高档次的会议电视应用。
8
视频会议系统附属设备
• 通常用到的附属设备包括投影仪、监视 器/电视机、大型扩音器、麦克风、大型 摄像机、DVD播放机 、录像机、外部遥 控器、写字板、中央控制 、记忆卡、放 映机、等离子屏、计算机监视器等
9
视频会议系统特点及分析
• 硬件视频会议系统 • 软件视频会议系统
10
硬件视频会议系统的特点
11
硬件视频会议系统特点
12
软件视频会议系统特点
• 软件视频是基于PC架构的视频通信方式，主要依靠 CPU处理视、音频编解码工作，其最大的特点是廉价， 且开放性好，软件集成方便。但软件视频在稳定性、 可靠性方面还有待提高，视频质量普遍无法超越硬件 视频系统，它当前的市场主要集中在个人和企业。 • 软件视频会议系统是软件视频的一个重要应用，主要 采用服务器+PC的架构。在中心点部署MCU服务器、 多画面处理服务器和流媒体服务器;在普通桌面PC上配 置USB摄像头、耳麦和会议终端软件;在会议室配置高 性能PC、视频采集卡、会议摄像头和会议终端软件。 在召开视频会议时，采用基于Windows的操作界面进 行会议的各项设置和管理。
