RFID实验报告
RFID实训报告
RFID实训报告实验一RFID系统的编码一、实验目的熟悉和学习ISO/IEC 18000-3，ISO15693标准规范的第二部分规定的数据编码方式，掌握脉冲位置调制技术的256取1、4取1数据编码模式。
二、实验内容通过示波器观测输出的编码信号。
三、基本原理ISO/IEC 18000-3，ISO15693标准规范的第二部分规定：1、“256取1”编码模式：一个独立字节的值可以通过一个脉冲的位置来表现，脉冲在256个联续256/fc（18.8us）时间段中的位置决定该字节的值，这样，一个字节耗时4.833ms，通讯速率为1.65kbits/s（fc/8192）。
VCD发送的数据帧的最后字节要在EOF之前传输完毕。
脉冲发生在决定数值的时间段（18.8us）的后半段（9.44us）。
2、“四中取一”编码：“四中取一”PPM模式用在同时传输两个位的情况。
一个字节中连续的四个数据对，LSB先进行传输。
数据传输率为26.48kbits/s(fc/512)。
四、所需仪器供电电源、示波器。
五、实验步骤可在PC机软件的控制方式和按键的操作，两种方式通过示波器，观测测试点的RF相关信号。
可以观测的信号包括载波信号、调试信号、调制载波信号、射频输出信号，标签返回信号等。
1、测试线连接连接示波器：使用CH2 探头，地接到XP505，探针接到XP503的Pin224设置示波器：触发源选择CH2，其余设置可以参照图片4.4。
2、操作如用PC机软件的控制方式，需用随机配置的通讯线连接PC机和RFID机器，连接随机配置的电源，开启电源（RFID机器上的电源拨动开关向下位置为开启电源），打开示波器（100MHz），用在Tag-Reader软件里选择“Inventory”命令，然后按“AutoRun”软启动或按机器键盘上的键启动连续Inventory测量（在连续测量模式下观察信号效果更好）3、观测信号，大体如图4.4所示:实际效果图：实验二RFID系统的载波产生一、实验目的了解系统载波信号的产生部分原理、实现方法二、实验内容观测系统产生的载波信号三、基本原理基于高频模拟信号产生基本原理四、所需仪器供电电源、示波器。
rfid实训报告
rfid实训报告1. 简介RFID（无线射频识别）技术是一种通过无线电频率识别和追踪物体的技术。
它由一对射频器件组成，包括一个读取器和一个标签。
读取器通过无线电信号与标签进行通信，从而获取标签上存储的信息。
RFID技术在各个领域都有着广泛的应用，包括物流、供应链管理、交通运输、零售业等。
2. 实训目的本次实训旨在让学生深入了解RFID技术的原理和应用，并通过实际操作来掌握RFID系统的搭建和调试。
通过本次实训，学生将能够理解RFID技术在各个领域中的作用，并掌握其在实际应用中的操作和使用技巧。
3. 实训内容3.1 RFID系统组成一个基本的RFID系统由三个主要组件组成：读取器（Reader）、天线（Antenna）和标签（Tag）。
读取器通过天线与标签进行通信，从而读取标签上存储的信息。
在实训中，我们将会学习如何选择合适的读取器、天线和标签，并将它们组装起来搭建一个RFID系统。
3.2 RFID系统搭建首先，我们需要确定读取器和天线的位置，以确保能够准确地读取标签上的信息。
然后，我们将标签贴在物体上，并将天线与读取器连接起来。
此外，还需要对读取器进行相应的配置，以便与标签进行通信。
通过这些步骤，我们就能够搭建起一个RFID系统，并准备进行实际的应用测试。
3.3 RFID系统调试在实际应用中，我们可能会遇到一些问题，比如读取器无法读取标签上的信息、读取距离过短等。
通过对RFID系统进行调试，我们可以解决这些问题并确保系统正常运行。
在实训中，我们将学习如何调整读取器的功率、优化天线的位置，并使用相关工具进行调试和故障排除。
4. 实训效果通过本次实训，学生将深入了解RFID技术的原理和应用，并能够独立搭建和调试RFID系统。
掌握这些技能将对学生未来的工作和研究有着重要的意义。
另外，本次实训还培养了学生的团队合作能力和问题解决能力，通过与同学共同完成实训任务，学生能够更好地理解和运用RFID技术。
5. 总结RFID技术作为一种能够实现物体识别和追踪的先进技术，在各个领域都有着广泛的应用。
rfid实训报告
rfid实训报告引言随着科技的发展和社会的进步，尤其是物联网技术的快速发展，RFID（Radio Frequency Identification，射频识别）技术作为一种非接触式自动识别技术，逐渐在各行各业应用开展。
本文将以RFID实训为主题，探索RFID技术的原理、应用场景以及其在实训中的具体应用。
一、RFID技术的原理RFID技术利用电磁波通过无线方式实现物体的自动识别和数据传输。
它主要由三个部分组成：RFID标签、读写器和中央数据库。
RFID 标签内部包含一个芯片和一个天线，芯片用来存储和处理数据，天线用于与读写器进行通信。
读写器则通过天线向RFID标签发送电磁波信号，并接收从标签返回的响应信号。
中央数据库用来存储和管理来自各个标签的数据。
二、RFID技术的应用场景RFID技术可以应用于各个领域，下面将介绍几个典型的应用场景。
1. 物流管理在物流行业中，RFID技术可以通过标签精确追踪货物的位置和状态，提高物流效率和准确性。
通过在物流过程中的关键节点使用RFID读写器，可以实现自动化记录货物进出库的时间和位置，并通过网络上传至中央数据库，从而方便管理者实时掌握物流情况。
2. 仓库管理RFID技术也可以应用于仓库管理中。
每个货物都附带一个RFID标签，仓库管理人员可以通过RFID读写器快速扫描并记录货物的进出库信息。
这不仅提高了仓库管理效率，同时也能减少人为错误。
3. 超市购物RFID技术可以应用于超市购物体验的改进。
如果每个商品都带有一个RFID标签，消费者只需要将购物车推过RFID读写器，系统就能自动识别所有商品并计算总花费，避免了传统扫码购物的繁琐过程。
4. 动物追踪RFID技术在农业领域也有广泛应用，比如对家禽、牲畜等动物进行身份追踪。
通过在动物的耳标或体内植入RFID标签，饲养员可以精确记录动物的信息，包括疫苗接种情况、生长发育等。
这有助于提高养殖效率和动物健康管理水平。
三、RFID技术在实训中的应用在RFID实训中，学生需要掌握RFID技术的原理和应用，并通过实际操作来提升实践能力。
rfid实训报告
rfid实训报告一、引言RFID（Radio Frequency Identification，射频识别）是一种无线通信技术，通过电磁场中的RFID标签与读写器之间的数据交互，实现对物体的唯一识别与跟踪。
本报告旨在总结我们在RFID实训过程中的学习成果与实践经验，以及对RFID技术在实际应用中的潜力进行探讨。
二、实训目标1. 熟悉RFID标签的工作原理和组成结构。
2. 掌握RFID技术的基本应用领域和流程。
3. 实践RFID技术在物流追踪和库存管理方面的应用。
4. 分析RFID技术在物联网和智能城市建设中的前景。
三、实训内容及步骤1. RFID标签的设计与制备在实训开始阶段，我们了解了RFID标签的工作原理，以及标签芯片、天线和封装等组成结构。
我们首先学习了标签设计的基础原理，然后使用专业软件进行标签模拟和设计。
在设计完成后，我们通过制程工艺流程，制备了自己设计的RFID标签样品。
2. RFID读写器的选用与配置在实验室中，我们了解到RFID读写器负责与标签进行通信，并将读取的数据传输到计算机系统。
我们学习了RFID读写器的选择原则和配置方法，通过实际操作将读写器与计算机相连，并进行相应的参数调整和功能设置。
3. RFID应用实践为了更好地理解RFID技术在实际应用中的价值，我们开展了一系列的应用实践。
- 在物流追踪方面，我们模拟了货物的进出仓库环节，使用RFID技术完成对货物的扫描、记录和追踪，在后台系统中实时更新货物的位置和状态，实现了物流信息的自动化管理。
- 在库存管理方面，我们通过RFID标签对货物进行唯一标识，并将其与库存系统相连接，实现了库存盘点的自动化、高效化，大大提升了库存管理的准确性和效率。
- 在物联网和智能城市建设方面，我们对RFID技术的潜力进行了探索。
通过RFID标签的应用，我们可以实现对城市公共设施、交通系统、物资流通等方面的智能化监控和管理，为城市管理和居民生活带来更多便利。

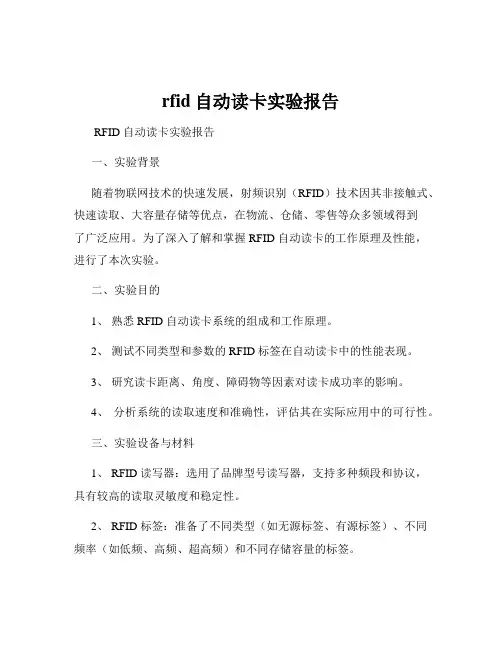

rfid自动读卡实验报告
rfid自动读卡实验报告RFID 自动读卡实验报告一、实验背景随着物联网技术的快速发展，射频识别（RFID）技术因其非接触式、快速读取、大容量存储等优点，在物流、仓储、零售等众多领域得到了广泛应用。
为了深入了解和掌握 RFID 自动读卡的工作原理及性能，进行了本次实验。
二、实验目的1、熟悉 RFID 自动读卡系统的组成和工作原理。
2、测试不同类型和参数的 RFID 标签在自动读卡中的性能表现。
3、研究读卡距离、角度、障碍物等因素对读卡成功率的影响。
4、分析系统的读取速度和准确性，评估其在实际应用中的可行性。
三、实验设备与材料1、 RFID 读写器：选用了品牌型号读写器，支持多种频段和协议，具有较高的读取灵敏度和稳定性。
2、 RFID 标签：准备了不同类型（如无源标签、有源标签）、不同频率（如低频、高频、超高频）和不同存储容量的标签。
3、测试平台：搭建了一个固定的测试平台，包括支架、导轨、旋转台等，用于控制标签与读写器之间的相对位置和角度。
4、障碍物：使用了不同材质（如金属、塑料、木材）和不同厚度的障碍物，模拟实际应用中的干扰情况。
5、计算机：用于连接读写器，运行测试软件和记录实验数据。
四、实验步骤1、系统连接与设置将 RFID 读写器通过 USB 接口连接到计算机，并安装相应的驱动程序和软件。
在软件中设置读写器的工作参数，如频率、功率、编码方式等。
2、标签初始化对准备的不同类型的标签进行初始化，写入唯一标识符和相关数据。
确保标签处于正常工作状态。
3、读卡距离测试将标签固定在测试平台的导轨上，逐渐远离读写器，每次移动一定距离（如 10cm），直到读写器无法读取标签。
记录每次移动后的读卡距离，并计算平均读卡距离。
4、读卡角度测试将标签固定在旋转台上，以一定的角度间隔（如 15°）旋转标签，记录不同角度下的读卡成功率。
分析读卡角度对读取效果的影响。
5、障碍物测试在标签与读写器之间放置不同材质和厚度的障碍物，记录读卡成功率的变化。
无线射频识别实验报告
一、实验目的1. 熟悉无线射频识别（RFID）技术的基本原理和组成；2. 掌握RFID系统的搭建与调试方法；3. 理解RFID技术在实际应用中的优势与挑战；4. 培养动手能力和团队协作精神。
二、实验原理无线射频识别技术（RFID）是一种利用无线电波进行信息交换和识别的技术。
它通过射频标签（Tag）和读写器（Reader）之间的通信，实现数据读取和写入。
RFID 系统主要由以下几部分组成：1. 射频标签：标签是RFID系统的核心，用于存储信息。
标签可以分为有源标签和无源标签两种类型。
2. 读写器：读写器负责读取标签信息，并将信息传输给后台系统。
读写器通常由天线、控制器和通信接口组成。
3. 天线：天线用于发射和接收射频信号，将能量传输给标签，并接收标签返回的信号。
4. 后台系统：后台系统负责数据处理、存储和查询，实现对RFID标签的实时监控和管理。
三、实验内容1. 实验器材：RFID标签、读写器、天线、计算机、实验平台等。
2. 实验步骤：（1）搭建RFID系统：将标签、读写器、天线连接到实验平台上，并确保各部分连接正常。
（2）配置读写器：通过读写器配置软件设置读写器的参数，如波特率、频率等。
（3）测试标签读写：将标签放置在读写器附近，通过读写器读取标签信息，验证标签读写功能。
（4）测试标签识别距离：改变标签与读写器的距离，观察标签识别距离的变化，分析影响识别距离的因素。
（5）测试标签抗干扰能力：在读写器附近放置金属物体，观察标签识别情况，分析标签抗干扰能力。
（6）测试标签数据存储与更新：通过读写器向标签写入数据，并验证数据是否成功存储和更新。
四、实验结果与分析1. 标签读写功能测试：实验结果表明，标签在读写器附近能够成功读取信息，验证了标签读写功能。
2. 标签识别距离测试：实验发现，标签识别距离受读写器频率、标签类型、标签与读写器的距离等因素影响。
在高频段，标签识别距离较远；无源标签识别距离较有源标签短。
射频识别技术实验报告
射频识别技术实验报告
1. 实验介绍
本次实验旨在介绍射频识别（RFID）技术，并通过实验验证
其在物品识别和追踪方面的应用。
2. 实验步骤
1. 准备工作：搜集所需的RFID设备和标签，并确保读写器与
计算机连接正常。
2. 设置实验环境：将读写器放置在适当的位置，并确保标签与
读写器之间有恰当的距离。
3. 标签编码：将需要识别的物品附上RFID标签，并对标签进
行编码。
4. 识别物品：将被标签编码的物品放置在读写器的工作范围内，观察识别结果。
5. 追踪物品：在物品移动时，通过读取标签信息来追踪其位置
和状态。
6. 结果记录：记录每个被识别和追踪的物品的信息，包括时间、位置和状态。
3. 实验结果
根据实验记录和观察，射频识别技术在物品识别和追踪方面表
现出较高的准确性和效率。
通过读取标签信息，可以方便地获取物
品的位置和状态，从而提高物品追踪的效率。
4. 结论
射频识别技术在物品识别和追踪方面具有广泛的应用前景。
通
过实验验证，可以看出该技术具有准确性高、效率高的特点，为物
品管理和追踪提供了一种便捷有效的解决方案。
5. 参考文献
[参考文献1]
[参考文献2]
...
（请根据实际情况添加参考文献）
以上为射频识别技术实验报告的简要内容，详细实验数据和分析可见附录。
RFID实验1,2报告
RFID实验报告实验一智能识别技术与系统实验实验时间：2014年6月21日一、实验目的1.了解智能识别技术概念、特点、原理和优势。
2.掌握条码技术和RFID技术的各自优缺点、技术特征和应用优势。
3.了解条码自动识别系统和RFID自动识别系统的组成和工作原理。
4.了解指纹、视频、语音识别系统的组成、工作原理和应用特点。
二、实验原理1、条码技术实验（1）一维条码识別原理由于不同颜色的物体，苴反射的可见光的波长不同，白色能反射各种波长的可见光，黑色吸收各种波长的可见光，所以当条形码扫描光源发出的光经凸透镜1后，照射到黑白相间的条形码上时，反射光经凸透镜2聚焦后，照射到光电转换器上，接收到与白条和黑条相应的强弱不同的反射光信号，并转换成相应的电信号输出到放大整电路。
在放大电路后需加一整形电路，把模拟信号转换成数字电信号，以便计算机系统能准确判读。
整形电路的脉冲数字信号经译码器译成数字、字符信息。
（2）二维条码识别原理矩阵式二维码（又称棋盘式二维码）是在一个矩形空间通过黑、白像素在矩阵中的不同分布进行编码。
任矩阵元素位苣上，出现方点、圆点或其他形状点表示二进制“1”，不出现点表示二进制的“0”，点的排列组合确定了矩阵式二维码所代表的意义。
行排式二维码（又称：堆积式二维码或层排式二维码），其编码原理是建立在一维码基础之上，按需要堆积成二行或多行。
两者的识别原理，通过图像的采集设备，得到含有条码的图像，此后经过条码泄位、分割和解码三步骤实现条码的识别。
2、RFID技术实验RFID系统的基本工作原理是：读写器通过发射天线发送一泄频率的射频信号，当装有电子标签的物体进入发射天线工作区域时，受电磁场激励产生感应电流，电子标签获得能量被激活并收到读写器的查询信号后，将自身编码等信息通过改变电子标签天线的反射而积, 将信息发送出去；读写器接收到从电子标签反射回的微波合成信号，进行解调和解码，即可将电子标签储存的识别代码等信息读取出来，送到RFID信息处理机进行相关处理。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
第一次实验 10月17日1. 125khz硬件基本实验1.1 125khz 时钟信号测量实验一、实验目的熟悉和学习iso/iec 18000-2，iso18000标准规范的从电子标签返回的时钟信号。
二、实验内容通过示波器观测从电子标签返回的时钟clk信号。
三、基本原理负载调制的基本原理。
四、所需仪器供电电源、示波器。
五、实验步骤1、测试线连接连接示波器：使用ch1 探头，地接到j22测试架，ch1探针接到j23测试架设置示波器：触发源选择ch，其余设置可以参照图5-2-12。
2、操作打开控制软件，系统默认实验模式即为lf 125khz模式，打开串口，启动只读自动识别标签。
3、观测信号，如图5-3-1所示：图5-3-1 解调电子标签返回的时钟信号图1.2 125khz mod信号测量实验一、实验目的熟悉和学习iso/iec 18000-2，iso18000标准规范的对射频进行调制的信号。
二、实验内容通过示波器观测微处理器对射频芯片进行调制的mod信号。
三、基本原理负载调制的基本原理。
四、所需仪器供电电源、示波器。
五、实验步骤1、测试线连接连接示波器：使用ch1 探头、ch2探头，地都接到j22测试架，ch1探针接到j23测试架，ch2接到j24测试架。
设置示波器：触发源选择ch，其余设置可以参照图5-3-2。
2、操作打开控制软件，系统默认实验模式即为lf 125khz模式，打开串口，选择读写卡操作的读数据。
3、观测信号，如图5-3-2所示：图5-3-2 射频调制信号图1.3 125khz 调制解调信号测量实验一、实验目的熟悉和学习iso/iec 18000-2，iso18000标准规范的对射频进行调制和解调的信号。
二、实验内容通过示波器观测射频调制的mod信号和解调的demod信号。
三、基本原理负载调制的基本原理。
四、所需仪器供电电源、示波器。
五、实验步骤1、测试线连接连接示波器：使用ch1 探头、ch2探头，地都接到j22测试架，ch1探针接到j24测试架，ch2接到j25测试架。
设置示波器：触发源选择ch，其余设置可以参照图5-3-3。
2、操作打开控制软件，系统默认实验模式即为lf 125khz模式，打开串口，选择读写卡操作的读数据。
3、观测信号，如图5-3-3所示：图5-3-3 射频调制解调信号图2. iso15693硬件基本实验2.1 iso15693射频编码测量实验一、实验目的熟悉和学习iso/iec 18000-3，iso15693标准规范的第二部分规定的数据编码方式，掌握脉冲位置调制技术的256取1、4取1数据编码模式。
二、实验内容通过示波器观测输出的编码信号。
三、所需仪器实验箱、示波器。
四、实验步骤1、测试线连接连接示波器：使用ch1探头，探头选用×10倍，地接到j20测试架，探针接到j21测试架。
设置示波器：触发源选择ch1，其余设置参照图5-2-3。
2、操作打开控制软件rfid综合实验平台，平台默认的实验为lf 125khz实验，所以要切换到hf iso15693实验模式下，如图5-2-1所示。
设置好后，关闭设置对话框，打开串口设置，点击识别标签命令，选择自动识别，如图5-2-2所示。
图5-2-2 iso15693自动识别设置设置好后，把iso15693的卡放在对应的天线感应区内，这时软件会提示找到卡，并打印卡号。
3、观测信号，大体如图5-2-3所示:图5-2-3 射频编码信号波形图可通过调节示波器水平扫描刻度，精确观测编码信号波形。
2.2 iso15693射频载波测量实验一、实验目的了解系统载波信号的产生部分原理、实现方法二、实验内容观测系统产生的载波信号三、基本原理基于高频模拟信号产生基本原理四、所需仪器供电电源、示波器。
五、实验步骤1、测试线连接连接示波器：使用ch1 探头，探头选用×10倍，地接到j20测试架，探针接到j8测试架。
设置示波器：触发源选择ch1，其余设置参照图5-2-4。
2、操作打开控制软件，切换到hf iso15693实验模式下，启动自动识别标签。
3、观测信号，大体如图5-2-4所示图5-2-4 射频载波信号图2.3 iso15693射频调制测量实验一、实验目的熟悉和学习iso/iec 18000-3，iso15693标准规范的第二部分规定的通信信号调制部分，掌握本标准的ask调制技术。
二、实验内容通过示波器观测输出的调制信号。
三、基本原理iso/iec 18000-3，iso15693标准规范的第二部分规定：篇二：rfid实验总结及感想rfid实验总结及感想rfid这个词，并不陌生，在高中的时候就听说过。
大一的时候学习物联网导论，知道了rfid是物联网的关键技术。
通过本学期前十几周的课程学习，了解了rfid的结构、原理和协议等知识，但是却并不知道它的应用如此广。
对照着实物来了解一种技术，使得之前所学的知识更加实在了。
我明白了不同频率下标签的具体样子，对标签识别范围有了更直观的感受，见到rfid的先进和神奇之处，更加深了我对各个知识点的印象。
这几次的rfid实验，虽然大多是验证性的实验，并不需要编程或者设计硬件结构，但是，也使得我对于rfid，对于验证性实验，有了一些改观。
首先，实验使得我对于rfid有了更深的兴趣。
学习最好的方法，就是将理论和实际结合起来，亲身感受到这项技术的方方面面的时候，才能明白自己哪一部分的知识已经掌握了，而哪一部分还需要多加了解。
做实验的过程中形象生动地掌握了原来枯燥无味的理论知识，人话曰：让知识接地气。
其次，就是实验带来的思考。
在实验的过程中我一直在思考，既然是无线射频，那么这种技术是不是会存在安全漏洞？如何能保证数据不被盗？另外，如果哪天系统崩溃了，或者rfid里面的接收器出现故障，如何保证原始信息的回溯？既然rfid如此先进、好用，价格也并不十分贵，为什么好像并没有在生活中应用地十分普遍呢？这些问题，在上课时并不会十分关注，上课时更加专注于记住知识点或者弄懂例题的理论，而在做实验时，则会更加关注到这项技术本身的利与弊。
当然了，在实验过程中和老师同学及时的沟通交流是很重要的。
正是如此，我更加了解了实验的意义，懂得了rfid在物流和交通中的应用，也对rfid有了更多客观的看法。
这几次实验获益良多，但是建议未来可以在做验证性实验的时候，一边做，老师一边讲解，相信效果会更好，记忆会更加深刻。
篇三：rfid实验报告射频识别技术实验实验报告目录一、实验内容和要求 ............................................................................. . (3)实验一低频命令实验 ............................................................................. ...................................................................... 3 实验二高频iso/iec15693 ................................................................... ....................................................................... 3 实验三超高频iso18000-6c .................................................................... .................................................................... 5 实验四综合实训 ............................................................................. (6)二、实验环境 ............................................................................. . (7)实验一低频命令实验 ............................................................................. ...................................................................... 7 实验二高频iso/iec15693 ................................................................... ....................................................................... 7 实验三超高频iso18000-6c .................................................................... .................................................................... 8 实验四综合实训 ............................................................................. (8)三、实验步骤 ............................................................................. . (8)实验一低频命令实验 ............................................................................. ...................................................................... 8 实验二高频iso/iec15693 ................................................................... ..................................................................... 13 实验三超高频iso18000-6c .................................................................... .................................................................. 22 实验四综合实训 ............................................................................. . (26)实验一低频命令实验 ............................................................................. .................................................................... 27 实验二高频iso/iec15693 ................................................................... ..................................................................... 42 实验三超高频iso18000-6c .................................................................... .................................................................. 47 实验四综合实训 ............................................................................. . (50)五、总结和建议 ............................................................................. . (52)一、实验内容和要求实验一低频命令实验 ? 实验要求rfid 低频模块的主要作用：把指令包按照功能作用，提供相关实验验证平台，执行指令--直观的告诉使用者指令里面不同地方的指令内容的作用。
