液压管路设计
液压管路设计

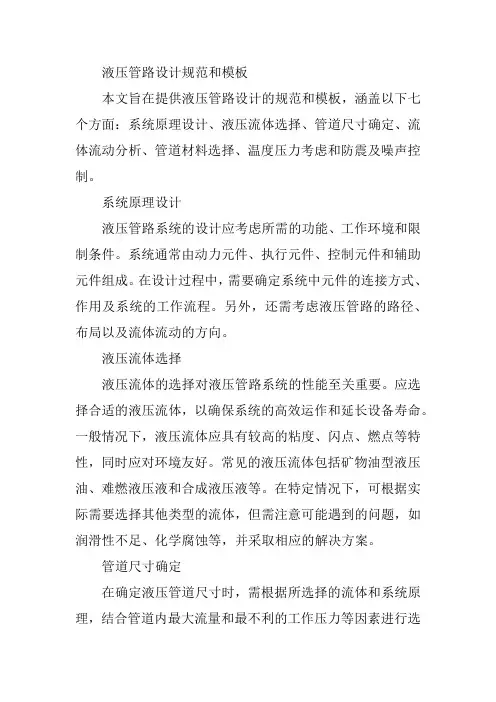

液压管路设计规范和模板本文旨在提供液压管路设计的规范和模板，涵盖以下七个方面：系统原理设计、液压流体选择、管道尺寸确定、流体流动分析、管道材料选择、温度压力考虑和防震及噪声控制。
系统原理设计液压管路系统的设计应考虑所需的功能、工作环境和限制条件。
系统通常由动力元件、执行元件、控制元件和辅助元件组成。
在设计过程中，需要确定系统中元件的连接方式、作用及系统的工作流程。
另外，还需考虑液压管路的路径、布局以及流体流动的方向。
液压流体选择液压流体的选择对液压管路系统的性能至关重要。
应选择合适的液压流体，以确保系统的高效运作和延长设备寿命。
一般情况下，液压流体应具有较高的粘度、闪点、燃点等特性，同时应对环境友好。
常见的液压流体包括矿物油型液压油、难燃液压液和合成液压液等。
在特定情况下，可根据实际需要选择其他类型的流体，但需注意可能遇到的问题，如润滑性不足、化学腐蚀等，并采取相应的解决方案。
管道尺寸确定在确定液压管道尺寸时，需根据所选择的流体和系统原理，结合管道内最大流量和最不利的工作压力等因素进行选择。
通常，管道尺寸需根据流速、流量、压力等参数进行计算，并考虑到管道的安装和维修等因素。
在确定管道尺寸后，还需对管道的布置和支撑方式进行设计，以确保管道的稳定性和安全性。
流体流动分析对管道内的流体流动情况进行详细分析，有助于优化管道设计。
应考虑流体的速度、压力、温度等参数，以及可能存在的噪音、振动等问题。
通过对流体的速度和压力进行控制，可实现系统性能的优化。
同时，应采取措施降低流体流动产生的噪音和振动，如选择合适的管道材料、改变管道形状等。
管道材料选择管道材料的选择应考虑到液压管路系统的特殊工作环境和高压力、高流速的特点。
常见的金属材料包括钢管、铜管和铝合金管等，它们具有高强度和良好的可焊性。
非金属材料如塑料管和橡胶管等也常用于液压管路中，尤其是对腐蚀性流体有较高要求的场合。
在选择材料时，应考虑其耐压能力、耐腐蚀性、成本等因素，并根据实际需求进行选择。
液压回路设计与组装实验
液压回路设计与组装实验一、液压回路设计的基本原理液压回路是指通过液体作为传动介质来实现机械运动的系统，其基本原理是利用液体在密闭管路中传递压力和能量。
液压回路设计的基本原理包括：选择合适的工作介质、确定工作条件、设计系统结构和选择合适的元件。
二、液压回路设计流程1. 确定工作条件首先需要明确所需完成的工作任务，包括工作负载、运动速度、加速度等参数，以此来确定所需的油缸行程和推力大小，并根据推力大小来选择合适的泵和电机功率。
2. 设计系统结构根据所需完成的工作任务，设计出相应的系统结构。
主要包括：泵站、控制阀组、油缸组及其它辅助元件。
其中，泵站是整个系统中最重要的部分，它提供了所需的油流量和压力。
3. 选择合适元件在设计液压回路时需要选择合适的元件，包括泵、阀门、油缸等。
其中，泵是最重要的元件之一，其类型有很多种类可供选择；阀门则决定了液压回路的控制方式和工作效率；油缸则是实现工作任务的关键元件。
三、液压回路组装实验步骤1. 确定实验目的首先需要明确实验目的，以此来确定所需的元件和工具。
2. 准备工具和材料根据所需完成的实验任务，准备好所需的工具和材料。
主要包括：泵、阀门、油缸、管路、油箱等。
3. 组装泵站将泵与电机连接起来，并将其放置在油箱上方。
然后将进口管道与油箱连接，出口管道与控制阀组连接。
4. 组装控制阀组根据设计图纸将各个控制阀门组合起来，并将其与泵站相连。
5. 组装油缸组根据设计图纸将各个油缸组合起来，并连接到控制阀组上。
6. 连接管路根据设计图纸依次连接各个元件之间的管路，保证系统密封性良好。
7. 填充液体并试运行在完成液压回路组装后，需要填充液体并进行试运行。
在试运行过程中需要检查系统是否正常运行，并根据需要进行调整。
四、液压回路组装实验注意事项1. 在组装过程中需要遵循安全操作规程，注意防止液体泄漏和高压伤害。
2. 在选择元件时需要保证其质量可靠，以免影响实验结果。
3. 在组装过程中需要按照设计图纸进行操作，保证系统结构合理。
液压管路总结
液压管路总结引言液压管路是液压系统中至关重要的组成部分。
它们承担着输送液压油、传递动力和控制液压元件的功能。
设计和安装合理的液压管路对于系统的性能和可靠性至关重要。
本文将对液压管路的常见类型、设计原则和安装要求进行总结。
液压管路的类型液压管路可以分为以下几种类型：1.单回路管路：单回路管路一般用于简单的液压系统中，液压泵将液压油从油箱中抽出，通过液压阀控制液压缸的运动，并返回油箱。
2.并联管路：并联管路可以使多个液压元件同时工作，提高系统的效率和响应速度。
3.串联管路：串联管路可以实现多级压力传递和控制，适用于一些特殊的液压系统。
4.闭式管路：闭式管路通过增加一个蓄能器，将液压油循环使用，提高系统的能源利用率。
5.开式管路：开式管路直接将液压油排入油箱，适用于一些要求低压、连续工作的系统。
液压管路的设计原则在设计液压管路时，需要遵循以下几个原则：1.选择合适的管路材料：液压管路一般采用钢管或者钢丝编织管。
需要根据液压系统的压力和工作环境来选择合适的管路材料。
2.管路的布置和长度：尽量减少管路的弯曲和长度，以降低系统的压力损失和能量消耗。
3.管路的直径：通过合理选择管路直径，可以实现系统的压力和流量的平衡。
过小的管路直径会造成压力损失，过大的管路直径会增加系统的惯性。
4.避免死角和气泡：管路中的死角和气泡会造成流体的积聚和压力波动。
需要合理安装支架和连接件，以避免死角的形成，并采取合适的措施排除气泡。
5.阀门和连接件的选用：根据液压系统的要求和工作条件，选择适当的阀门和连接件，以确保系统的正常工作和安全性。
液压管路的安装要求在安装液压管路时，需要注意以下几个要求：1.管路的支撑和固定：管路需要稳定地固定在设备或结构上，以防止振动和松动。
2.管路的悬挂和弯曲：管路的悬挂和弯曲应符合设计要求，以避免承受过大的载荷和损坏管路。
3.管路的密封：管路连接处需要进行合适的密封处理，以防止液压油泄漏和空气进入系统。
液压管路安装要求及注意事项
液压管路安装要求及注意事项1.管路布置的通用要求：1）布管设计和配管时都应先根据液压原理图，对所需连接的组件、液压元件、管接头、法兰作一个整体的考虑。
2）管道的敷设排列和走向应整齐一致，层次分明。
尽量采用水平或垂直布管，水平管道的不平行度应≤2/1000；垂直管道的不垂直度应≤2/400。
用水平仪检测。
3）平行或交叉的管系之间，应有10mm以上的空隙。
4）管道的配置必须使管道、液压阀和其它元件装卸、维修方便。
系统中任何一段管道或元件应尽量能自由拆装而不影响其它元件。
5）配管时必须使管道有一定的刚性和抗振动能力。
应适当配置管道支架和管夹。
弯曲的管子应在起弯点附近设支架或管夹。
管道不得与支架或管夹直接焊接。
6）管道的重量不应由阀、泵及其它液压元件和辅件承受；也不应由管道支承较重的元件重量。
7）较长的管道必须考虑有效措施以防止温度变化使管子伸缩而引起的应力。
8）使用的管道材质必须有明确的原始依据材料，对于材质不明的管子不允许使用。
2.吸油管路的安装及要求：1）吸油管路要尽量短，弯曲少，管径选择适当，不能过细。
2）吸油管应连接严密，不得漏气，以免使泵在工作时吸进空气，导致系统产生噪音，以致无法吸油，因此，建议在泵吸油口处采用密封胶与吸油管路连接。
3）除柱塞泵以外，一般在液压泵吸油管路上应安装过滤器，滤油精度通常为100~200目，过滤器的通流能力至少相当于泵的额定流量的两倍，同时要考虑清洗时拆装方便，一般在油箱的设计过程中，将液压泵的吸油过滤器附近开设手孔就是基于这种考虑。
3.回油管的安装及要求：1）执行机构的主回油管及溢流阀的回油管应伸到油箱液面以下，以防止油飞溅而产生气泡，同时回油管应切出朝向油箱壁的45°斜口。
2）具有外部泄漏的减压阀、顺序阀、电磁阀等的泄油口与回油管连通时不允许有背压，否则应将泄油口单独接回油箱，以免影响阀的正常工作。
3）安装成水平面的油管，应有3/1000～5/1000的坡度。
浅谈液压管路的优化设计
浅谈液压管路的优化设计介绍了在液压系统管路设计中，为了更好的满足液压系统的要求，对液压钢管，配管图、管接头等进行的一些优化设计，以履带起重机、强夯机为实例，在实际生产制作中的注意事项，提高了生产率，增强了对操作者的指导作用，对液压系统的设计完善起到了很好的帮助，同时可为其他设计者提供参考。
标签：液压管路；优化设计；安装液压技术与现代社会中人们的日常生活、工农业生产、科学研究活动产生着日益密切的关系，已成为现代机械设备和装置中的技术构成、现代控制工程的基本技术要素和工业及及国防自动化的重要手段，并在国民经济各行业以及几乎所有技术领域中广泛应用，应用液压技术的程度已成为衡量一个国家工业化水平的标志。
所以正确合理的设计与使用液压系统，对于提高各类液压机械及装置的工作品质和技术经济性能具有重要意义。
液压系统中除了动力元件、执行元件，还有做为液压附件的管道。
液压管路必不可少，尽管它是液压附件，但也是液压系统组成中不可或缺的重要组成部分，管路选择是否恰当却对系统有着重要影响。
在本文，我们就结合履带起重机、强夯机实例来浅谈一下如何对液压管路的设计优化，使我们的液压系统更好的运行，更好的保证液压系统的稳定性能。
一、液压管路的设计在第一台履带起重机的液压设计中，起先液压油箱和液压泵不处在同一转台侧，引起吸引管路过长，吸油阻力大，后来改进了，将液压泵和液压油箱放在同一侧。
虽然液压油泵吸油管路较短，但是对液压泵的工作影响却很大；若吸油阻力大，严重时将会出现空穴现象，空穴现象会使液压装置产生振动及噪声从而影响车辆的正常工作；若管路体积过大，将会影响油箱的结构及尺寸设定，且会造成成本增加。
因此合理设计管路就显得尤为重要。
液压系统配管中，钢管排布的优化，管接头、胶管的选型都很重要。
在实际的设计中，钢管弯制的部位太多造成压力损失大且不易制作，图纸中的液压钢管的估算要准确，钢管在车架上的排布合理化。
如果多人设计，胶管参数的标准要统一，否则不便于实际指导安装；管接头的种类繁多，轻型、重型要严格区分开，有效保证系统性能。
creo原创教程(三),液压管路布局proe高级应用之管道设计
creo原创教程（三），液压管路布局proe高级应用之管道设计今天creo给大家带来高级应用的管道设计，昨天发布的曲面展平和实体自由形状，希望大家能够支持，其中曲面展平教程已经被加入到精华帖，好高兴，种子终于结果了，希望大家错支持，多回复，您的回复是我继续发好贴的动力。
管道设计一般情况下我都用sweep （走管布局简单的），稍微复杂点的就得vss或sweep blend，还有文案大全很多用管道设计模块。
建立点，根据点建立曲线，复制合并成一条曲线，然后再vss或sweep blend 这个完全可以，个人感觉常规办法都是这样，我以前也是这样做的，今天给大家做个插入-高级引用的管道设计，相信你看后一定会会经常用到这个的。
管道设计模块我没有用过，如果大家有异议，可以发帖共同交流1.我先建立几个障碍，走管绕过这些障碍.文案大全2.建立几个基准面，再建立点，这些点要穿过障碍，不能在每个障碍上，基准面要建立点适当看图，这些基准面和点的建立有一定的经验成分在里面，不过不用担心，即使你现在的面和电建立的不好，到时候可以调整3.点击插入--高级--管道，弹出菜单管理器，这里用默认的就可以，几何就是点线面，空心，你的管道不可能是实心对吧，常数半径，这个可以随意一些，到时候和障碍有冲突，可以设置多重半径，一文案大全般情况下我都设置为常数，点完成，输入外部直径我输入10，管道壁厚为1.5，添加点，根据你的管道的走向顺次选取点，别忘了按住ctrl键，到拐弯的时候让你输入折弯半径，这个也有一定的经验在里面，一次不行可多次，一步一步来，点选每个点后，出现个箭头，箭头的方向代表该点所在曲线曲率的方向，也就是切线的方向，选择完最后一个点，点击鼠标中间，可以看到管路建立好了。
如果觉得不满意，可以再调整一下点，教程管道的设计比较简单，实际情况比这个复杂的也有很多，文案大全这里只提供思路，做管道设计，尤其是液压系统的设计，建议用这个种方法，比较好控制，如果vss或者sweep blend，单单是合并曲线就够你忙活一会了，有人会问，为什么sweep不行么，我可以告诉你，合并的复杂曲线sweep是扫描不到的，这里就不能用sweep，简单的在一个平面内的简单的曲线可以用sweep。
液压硬管配管工艺设计指导书
液压硬管配管⼯艺设计指导书
液压配管⼯艺指导书
⼀、适⽤围
本标准适⽤于产品的液压管路的装配⼯艺以及检验⽅法，也可作为培训教材使⽤。
⼆、材料、⼯具准备
1.材料准备
液压管路分两种：硬管和软管。
硬管⼜分普通镀锌⽆缝钢管和不锈钢⽆缝钢管。
软管为定制管，可以从供应商处选择型号直接购买后装配。
硬管与⾼压接头之间需要功能螺母来连接。
功能螺母与硬管搭配使⽤，依据管路的规格型号选择合适的功能螺母。
常⽤的螺母分6L、10L、15L等型号。
2.⼯具准备
液压配管所使⽤的⼯具分为标准⼯具和⾮标准⼯具两种。
标准⼯具可直接从市场购买，⾮标准⼯具需要⾃制。
液压配管前，应提前准备好所需要的各种⼯具。
⼯具的名称、⽤途、类别等信息汇总如下：
三、硬配管⼯艺
1.备管的准备
依据图纸以及现场允许的空间，合理确定钢管的折弯半径。
折弯管端直段的最⼩长度H以及钢管的最⼩长度要求见图1
图1：钢管的尺⼨控制
2.锯管
锯管使⽤的⼯具是⼸形锯和锯条。
不可使⽤割管器，因为割管器会造成切⼝坡形，影响密封性能。
图2：不允许使⽤割管器。
液压回路设计图的原理
液压回路设计图的原理液压回路设计图是液压系统的一个重要组成部分，用来描述液压系统中各个元件的安装位置、管路连接方式以及控制方式。
液压回路设计图可以帮助工程师有效地设计和安装液压系统，实现系统的自动化控制、运动控制等功能。
液压回路设计图的原理包括以下几个方面：1. 回路结构原理：液压回路设计图需要根据实际使用需求，确定回路的结构和元件的布置。
一般来说，液压回路可以分为功力传递回路、控制回路和保护回路。
回路的结构主要包括元件的选型、布置和连接方式。
在设计回路结构时，需要考虑液压系统的工作压力、流量以及信号传递等因素。
2. 元件的选型原理：液压回路设计图中的元件是实现液压系统功能的关键部分。
选型原理涉及到元件的类型、规格、特性等方面。
在选型时，需要考虑元件的工作压力、流量范围、交流或直流电源、是否使用中间容器等因素。
同时，还需考虑元件的可靠性、性能指标、制造商的信誉等因素。
3. 管路连接原理：液压回路设计图中管路连接是实现元件之间油流传递的关键环节。
管路连接原理主要包括布局方式、管路直径的选取、连接方式的选择等方面。
在设计时，需要考虑油液流动的阻力、压力损失、噪声等因素。
合理的管路连接可以保证液压系统的正常运行和高效工作。
4. 控制方式原理：液压回路设计图中的控制方式是实现液压系统自动化控制的关键环节。
控制方式原理主要包括手动控制、自动控制、比例控制和逻辑控制等方面。
在设计时，需要考虑控制的准确性、可靠性、响应速度等因素。
不同的控制方式适用于不同的工况和要求。
5. 安全保护原理：液压回路设计图中的安全保护是为了保证系统的安全和可靠运行。
安全保护原理主要包括过载保护、过热保护、泄漏保护、压力传感器和温度传感器等方面。
在设计时，需要考虑系统的安全工作范围和保护机制，合理设置保护装置和传感器，以提高系统的运行安全性。
总之，液压回路设计图的原理涉及液压系统的结构、元件选型、管路连接、控制方式和安全保护等方面。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
液压管路设计
液压管道安装是液压设备安装的一项主要工程。
管道安装质量的好坏是关系到液压系统工作性能是否正常的关键之一。
1、布管设计和配管时都应先根据液压原理图，对所需连接的组件、液压元件、管接头、法兰作一个通盘的考虑。
2、管道的敷设排列和走向应整齐一致，层次分明。
尽量采用水平或垂直布管，水平管道的不平行度应≤2/1000；垂直管道的不垂直度应≤2/400。
用水平仪检测。
3、平行或交*的管系之间，应有10mm以上的空隙。
4、管道的配置必须使管道、液压阀和其它元件装卸、维修方便。
系统中任何一段管道或元件应尽量能自由拆装而不影响其它元件。
5、配管时必须使管道有一定的刚性和抗振动能力。
应适当配置管道支架和管夹。
弯曲的管子应在起弯点附近设支架或管夹。
管道不得与支架或管夹直接焊接。
6、管道的重量不应由阀、泵及其它液压元件和辅件承受；也不应由管道支承较重的元件重量。
7、较长的管道必须考虑有效措施以防止温度变化使管子伸缩而引起的应力。
8、使用的管道材质必须有明确的原始依据材料，对于材质不明的管子不允许使用。
9、液压系统管子直径在50mm以下的可用砂轮切割机切割。
直径50mm以上的管子一般应采用机械加工方法切割。
如用气割，则必须用机械加工方法车去因气割形成的组织变化部分，同时可车出焊接坡口。
除回油管外，压力由管道不允许用滚轮式挤压切割器切割。
管子切割表面必须平整，去除毛刺、氧化皮、熔渣等。
切口表面与管子轴线应垂直。
10、一条管路由多段管段与配套件组成时应依次逐段接管，完成一段，组装后，再配置其后一段，以避免一次焊完产生累积误差。
11、为了减少局部压力损失，管道各段应避免断面的局部急剧扩大或缩小以及急剧弯曲。
12、与管接头或法兰连接的管子必须是一段直管，即这段管子的轴心线应与管接头、法兰的轴心是平行、重合。
此直线段长度要大于或等于2倍管径。
13、外径小于30mm的管子可采用冷弯法。
管子外径在30～50mm时可采用冷弯或热弯法。
管子外径大于50mm时，一般采用热弯法。
14、焊接液压管道的焊工应持有有效的高压管道焊接合格证。
15、焊接工艺的选择：乙炔气焊主要用于一般碳钢管壁厚度小于等于2mm的管子。
电弧焊主要用于碳钢管壁厚大于2mm的管子。
管子的焊接最好用氩弧焊。
对壁厚大于5mm的管子应采用氩弧焊打底，电弧焊填充。
必要的场合应采用管孔内充保护气体方法焊接。
16、焊条、焊剂应与所焊管材相匹配，其牌号必须有明确的依据资料，有产品合格证，且在有效使用期内。
焊条、焊剂在使用前应按其产品说明书规定烘干，并在使用过程中保持干燥，在当天使用。
焊条药皮应无脱落和显著裂纹。
17、液压管道焊接都应采用对接焊。
焊接前应将坡口及其附近宽10～20mm处表面脏物、油迹、水份和锈斑等清除干净。
18、管道与法兰的焊接应采用对接焊法兰，不可采用插入式法兰。
19、管道与管接头的焊接应采用对接焊，不可采用插入式的形式。
20、管道与管道的焊接应采用对接焊，不允许用插入式的焊接形式。
21、液压管道采用对接焊时，焊缝内壁必须比管道高出0.3～0.5mm。
不允许出现凹入内壁的现象。
在焊完后，再用锉或手提砂轮把内壁中高出的焊缝修平。
去除焊渣、毛刺，达到光洁程度。
22、对接焊焊缝的截面应与管子中心线垂直。
23、焊缝截面不允许在转角处，也应避免在管道的两个弯管之间。
24、在焊接配管时，必须先按安装位置点焊定位，再拆下来焊接，焊后再组装上整形。
25、在焊接全过程中，应防止风、雨、雪的侵袭。
管道焊接后，对壁厚小于等于5mm的焊缝，应在室温下自然冷却，不得用强风或淋水强迫冷却。
26、焊缝应焊透，外表应均匀平整。
压力管道的焊缝应抽样探伤检查。
27、管道配管焊接以后，所有管道都应按所处位置预安装一次。
将各液压元件、阀块、阀架、泵站连接起来。
各接口应自然贴和、对中，不能强扭连接。
当松开管接头或法兰螺钉时，相对结合面中心线不许有较大的错位、离缝或跷角。
如发生此种情况可用火烤整形消除。
28、可以在全部配管完毕后将管夹与机架焊牢，也可以按需求交*进行。
29、管道在配管、焊接、预安装后，再次拆开进行酸洗磷化处理。
经酸洗磷化后的管道，向管道内通入热空气进行快速干燥。
干燥后，如在几日就复装成系统、管内通入液压油，一般可不作防锈处理，但应妥善保管。
如须长期搁置，需要涂防锈涂料，则必须在磷化处理48小时后才能涂装。
应注意，防锈涂料必须能与以后管道清洗时的清洗液或使用的液压油相容。
30、管道在酸洗、磷化、干燥后再次安装起来以前，需对每一根管道内壁先进行一次预清洗。
预清洗完毕后应尽早复装成系统，进行系统的整体循环净化处理，直至达到系统设计要求的清洁度等级。
31、软管的应用只限于以下场合：
――――设备可动元件之间
――――便于替换件的更换处
――――抑制机械振动或噪声的传递处
32、软管的安装一定要注意不药使软管和接头造成附加的受力、扭曲、急剧弯曲、磨擦等不良工况。
33、软管在装入系统前，也应将内腔及接头清洗干净。
