漏电保护器的保护方式的探讨(新版)
对漏电保护器的安全性能剖析范本（2篇）
对漏电保护器的安全性能剖析范本漏电保护器作为一种重要的电气安全设备，其安全性能对于保障人民生命财产安全具有重要意义。
本篇文章将对漏电保护器的安全性能进行剖析，从设计、工作原理、误动作、故障检测与排除等方面进行探讨。
漏电保护器设计上的安全性能漏电保护器在设计上要满足一系列安全性能要求，保证能有效识别、隔离漏电电流，并提高电气安全性。
首先，漏电保护器要具备良好的感应线圈设计，确保能够检测到微弱的漏电电流，并快速做出响应。
其次，漏电保护器应配备可靠的触发器，能够在电路出现漏电时及时切断电源。
触发器可以采用电磁形式或电子形式，但无论哪种形式都需要保证触发动作准确可靠，以避免因漏电而导致的电击事故。
另外，漏电保护器还需要具备防误动作的能力。
由于某些特定的工况要求，电器设备本身可能存在一定的漏电电流，这时漏电保护器需要具备一定的灵敏度调节范围，以避免误动作造成电路的频繁断开。
漏电保护器工作原理的安全性能漏电保护器的工作原理是通过感应线圈检测电流，当电路中出现漏电时，感应线圈中的电流发生变化，触发器接收到信号后切断电路。
这一工作原理确保了漏电保护器对漏电电流的有效识别和隔离。
但是，漏电保护器的工作原理也存在一定的安全隐患，特别是在地线存在高电流情况下。
如果地线发生短路或接地电流异常增大，会导致漏电保护器误切断电路，进而对电气设备和人身安全产生威胁。
为了提高漏电保护器的安全性能，现代漏电保护器通常会加入额外的故障检测与排除功能，以避免因地线故障而误动作。
通过对地线电流进行监测，并对故障情况进行判断和处理，可以提高漏电保护器对地线异常情况的识别能力，从而进一步提高安全性能。
误动作对漏电保护器的安全性能影响误动作是指漏电保护器在正常工作过程中，没有发生漏电的情况下误切断电路的现象。
误动作会对电气设备和电路的正常使用造成影响，甚至可能对人身安全产生威胁。
为了减少误动作对漏电保护器的影响，需要采取以下措施。
首先，采用抗干扰能力强的感应线圈设计，降低外界电磁干扰对漏电保护器的影响。
漏电保护器使用技术探讨
进行通电试用 ， 在完 全没有 问题后 ， 在恢复正常的使用 。 最后 指出在漏 电保 护装 置正 常安装 和正常运行 中， 有下列几种 接地故障有金属性和电弧性两种形式。①故障点熔焊， 故障点 情况不能使漏 电保护装置动作 ：
标准进行 选用 ， 不能随便 的进行选用 ， 因为不 同的工作 、 生活、 学习 会有 一个不平衡 电流通过互感器使漏 电保护器产生误动作 。 ４ ． ３下级漏电保护器 的电源侧进 线（ 包括工作零线 ） 必须全部接 等电压的功率都不一样 ， 所 以要选择 合适 的漏 电保护器 。这样才 能 更好的进行漏 电保护 ， 使用电时更安全 ， 保证人民的财产不受到漏 在上一级漏 电保护器的负载侧 。
阻抗可忽略不计的接地故障为金属性接地故障。 金属性接地故障能 ａ ． 被保护线路中的相线与相线之间、 相线与零线之间发生的直 因为所有的设备都是接在零 使外壳带危险性接触电压， 其主要后果是人身电击； ②故障点不熔 接接触或间接接触电击事故不能保护， 焊， 而是产生电弧 、 电火花的接地故障为电弧性接地故障。电弧、 电 线与相线之间、 相线与相线之间的根本就无法区分是流经设备的正 火花的局部高温可高达 ２ ０ ０ ０ ￣ ３ ０ ０ ０ ． ％，很容易引燃旁边的可燃物 常电流还是促使发生故障的电流 ； ｂ ． 单相对地漏电电流或电击电流已达到动作值， 矢量和电流（ 剩 质， 引起电气火灾。 电弧性接地故障只能引起电气火灾， 而不会引起 人身电击事故。 余电流 ） 没有达到动作值 。 无论是保护接零还是接地措施 其保护范围都是有限的。当用 ｅ ． 在漏电保护器的使用中， 主要的作用就是对不能预警的电路 在电路的正常工作中， 其重要性根本就不能得到良 电设备发生碰壳故障时， 则形成该相对零线的单相短路 ， 由于短路 问题进行防护 ， 电流很大 ， 迅速将保险熔断， 断开电源进行保护。其工作原理是把 好的体现， 但一旦电路出现故障的话 ， 一定要对其进行良好的处理 ， “ 碰壳故障” 改变为“ 单相短路故障” 从而获取大的短路电流切断保 因为工作的疏忽而造成没有 良 好的对漏电器进行检查， 这是非常危 所以； 一旦电路出故障； 就要炼化好的对其进行检查。 险。然而， 工地的电气碰壳故障并不频繁， 经常发生的是漏电故障。 险的， 如设备受潮负荷过大、 线路过长 、 绝缘老化等造成的漏电， 这些漏电 ４ 漏电保 护器使用注意事项 一 ４ ． １漏电保护器适用于 性点直接接地的低压配电系统。对于 电流值较小。 不能迅速切断保险， 因此故障不会 自动消除而长时间 存在， 但这种漏 电电流对人 身安全 已构 成严重 的威胁 ， 所 以需要 加 电源中性点不接地的系统， 则不宜采用漏电保护器。因为后者不能 装灵敏度高的漏电保护器进行补充保护。 构成泄漏电气回路 ， 即使发生了接地故障， 产生了大于或等于漏电 ２漏 电保护器 的选用 保护器的额定动作电流， 该保护器也不能动作切断电源回 路。 对漏电保护器一定要进行良好的选用 ， 要根据国家具体规定的 ４ ． ２ 中性线 Ｎ 必须 通过零序 电流互感 器。否则 ， 线路接通后就
关于漏电保护器使用的探讨
人体安 伞的 电击 能量 为 ： ・ ＝ ３ ｍ ・ ， 以 明 Ｉ Ｔ ０Ａ Ｓ 可
看 ， 、人们 …旦触 及 ２０ 带 电体 时 ， 电保 护 ２Ｖ 漏
器会 住 ０ 时 Ｉ 内迅 速 作 ｉ 应 ， 不 致 现 牛 ．１ ｓ ＇ ｕ Ｊ “反 而 命危 险 Ｔ Ｎ—Ｃ—Ｓ或 Ｔ Ｎ—Ｓ系 统 中 ， 未装 漏 电保 护
有漏 电 电流产牛 当漏 电 电流达 到漏 电保 护器 的额
电流 值 。在 ｝ 现 故 障时 ， 成 漏 电保 护 器 不 动 作 ， Ｈ 造
起 不 到 保 护作 用 。 控 制 回路 的 Ｔ作 中性 线 不能 进行 重复 接地 、一 方面 ， 重复接 地 时 ， 在正 常 Ｔ 作情 况 下 ， Ｔ作 电流 的
２１ ０ １ 月 第 ｌ １年 １ ４卷 第 １ 期 １
２ １ ，Ｖ ｌ ４，Ｎｏ １ ０ １ ｏ ，１ ． １
贵 州 电 力 技 术
ＧＵＩ ＺＨＯＵ ＥＬＥＣＴＲＩ ＰＯＷ ＥＲ Ｃ ＴＥＣＨＮｏＬＯＧＹ
专题 研 讨
Ｓ ｅ ｉｌＲ ｐ ｒｓ ｐ ｃａ ｅ ｏ ｔ
关 于 漏 电保 护 器 使 用 的 探 讨
相 电流在 零序 电流 互感 器铁 芯 中感 应 的磁通 量之 和
切 断 电源 回路 ， 达到 安全 保护 的 目的 。
但是 Ｔ Ｎ—Ｃ—Ｓ系 统 只能对 用 电设备 的外壳 在
也等 于零 。这 时 ， 由于 零 序 电流 互 感 器 的 二次 侧 绕 组无 信号 输 出 ， 开关仍 处 于闭合 状态 ， 主 电源 继续 向
流 ， 使保 护器拒 绝动 作 。 而
谈低压配电系统的漏电保护
谈低压配电系统的漏电保护随着人民的生活水平的不断地提高，如电冰箱、洗衣机、电视机、空调、电饭煲、微波炉等各种各样的电气设备越来越多地进入千家万户，被众多居民普遍使用。
这些家用电器的应用，对于保护人身与设备的安全意识，引起了国内外人士的广泛关注。
本文主要阐述了有关低压配电系统的漏电保护。
标签：低压配电系统;漏电保护一、前言在电气设备安装过程中，注意做好接地保护、接零保护以及三级漏电保护工作，其中接地保护就是将电气设备的金属外壳和接地体相连接，将电气设备中的电流引入到地面，减少操作人员的触电危险;接零保护则是将电气设备的金属外壳与供电变压器中性线相连接，避免由于电气设备的绝缘破坏而影响人身安全。
二、漏电保护原理概述1.漏电电流动作保护器，即漏电保护器的应用，一旦出现触电事故，立即自动切断电源，减少人身触电的可能性。
漏电保护器主要由主开关、脱扣机构、漏电脱扣器、实验按钮以及零序电流互感器五部分构成。
被保护的电气设备，接地电流在漏电保护器的脱扣器中发生作用，如果超过了设定值，则开关自动跳闸、切断电源，确保工作人员安全。
在电气设备正常运行情况下，各相电流的流量之和为零;而在零序电流互感器中的双侧，如果没有信号输出，或者由于设备的绝缘已经损坏、人身触及带电体等情况，那么主回路中各相电流的流量之和则不为零。
这种情况下，零序电流互感器中的故障电流，就会产生磁通现象，在二次侧感应电源的作用下，脱扣线圈励磁，则主开关跳闸，供电的回路被切断。
建筑电气中经常应用的漏电保护器，可以分为电流动作漏电保护器与电源动作漏电保护器两种类型;漏电保护器可以应用在低压配电系统中，发挥防电击、防漏电的作用，避免发生电气火灾事故。
因此，在建筑的低压电系统中安装漏电保护器，可有效避免火灾事故的发生，同时保护人身安全与设备完整。
直接接触的保护方式主要为：通过外护物或者遮拦的方式保护、重点保护带电部分、放置在伸臂以外的保护等;间接接触的保护方式主要为：利用二级绝缘实行保护、自动切断供电设备;电气隔离;超低压安全保护等。

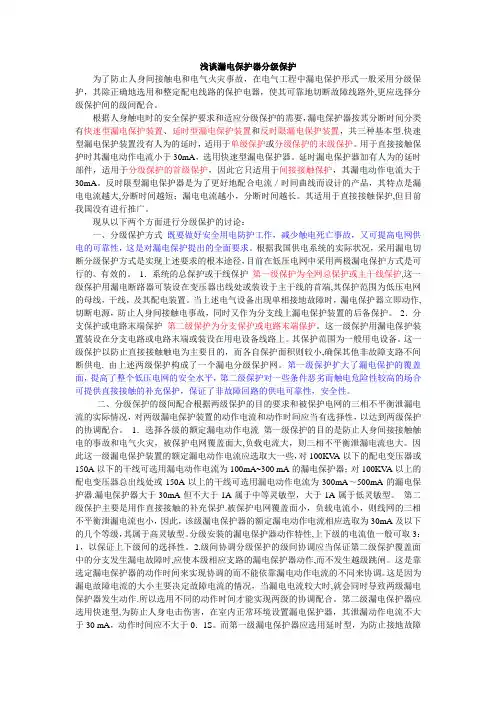

漏电保护分级浅谈
浅谈漏电保护器分级保护为了防止人身间接触电和电气火灾事故，在电气工程中漏电保护形式一般采用分级保护，其除正确地选用和整定配电线路的保护电器，使其可靠地切断故障线路外,更应选择分级保护间的级间配合。
根据人身触电时的安全保护要求和适应分级保护的需要，漏电保护器按其分断时间分类有快速型漏电保护装置、延时型漏电保护装置和反时限漏电保护装置，共三种基本型.快速型漏电保护装置没有人为的延时，适用于单级保护或分级保护的末级保护。
用于直接接触保护时其漏电动作电流小于30mA，选用快速型漏电保护器。
延时漏电保护器加有人为的延时部件，适用于分级保护的首级保护，因此它只适用于间接接触保护，其漏电动作电流大于30mA。
反时限型漏电保护器是为了更好地配合电流／时间曲线而设计的产品，其特点是漏电电流越大,分断时间越短；漏电电流越小，分断时间越长。
其适用于直接接触保护,但目前我国没有进行推广。
现从以下两个方面进行分级保护的讨论：一、分级保护方式既要做好安全用电防护工作，减少触电死亡事故，又可提高电网供电的可靠性，这是对漏电保护提出的全面要求。
根据我国供电系统的实际状况，采用漏电切断分级保护方式是实现上述要求的根本途径，目前在低压电网中采用两极漏电保护方式是可行的、有效的。
1．系统的总保护或干线保护第一级保护为全网总保护或主干线保护,这一级保护用漏电断路器可装设在变压器出线处或装设于主干线的首端,其保护范围为低压电网的母线，干线，及其配电装置。
当上述电气设备出现单相接地故障时，漏电保护器立即动作,切断电源，防止人身间接触电事故，同时又作为分支线上漏电保护装置的后备保护。
2．分支保护或电路末端保护第二级保护为分支保护或电路末端保护。
这一级保护用漏电保护装置装设在分支电路或电路末端或装设在用电设备线路上。
其保护范围为一般用电设备。
这一级保护以防止直接接触触电为主要目的，而各自保护面积则较小,确保其他非故障支路不间断供电. 由上述两级保护构成了一个漏电分级保护网。
浅议漏电保护在电气安全方面的运用
浅议漏电保护在电气安全方面的运用电气安全是非常重要的，漏电保护装置可以改进这方面的问题，并可以保证用电安全。
现如今，漏电保护器可以有效保护人身安全和防火安全，通过控制额定电流值，减少人体触电事故和火灾的发生，充分的在电气安全方面发挥了作用。
基于此，本文就漏电保护装置及其在电气安全方面的运用展开了讨论。
标签：漏电保护；电气安全；运用1、漏电保护装置的基本原理一旦电气设备出现漏电现象，就会造成流经设备的电压和电流出现异常，而漏电保护装置就可以对这部分异常参数进行相应的检测，然后引起保护器装置动作，进而对电气设备以及有关工作人员进行保护。
然后按照漏电保护装置实际反映信号的不同，来对装置进行划分，一类是电压保护装置，另外一类是电流保护装置。
其中电压型的保护装置自身结构相对复杂，并且成本较高，还容易受到外界因素的影响，所以现阶段这种类型的漏电保护装置已经不在使用。
目前所使用的漏电保护装置通常都是电流型的，它是对电路中的零序电流的检测反馈来决定其自身的动作，通常装置内部都是使用电子元件来作为其中构件的。
并且这种装置灵敏程度较高，功能十分齐全，因此其实际应用范围是非常广泛的。
电流型漏电保护装置可以分为四个部分，即：检测互感器、检测主机和信号处理单元、驱动等。
2、漏电保护在电气安全控制过程中的工作原理和参数选择2.1 工作原理电压互感器从故障电器系统上取出零序电压以后，就把电压信号传送到单相接地的选线模块；电流互感器从同一段母线引出的馈出线提取零序电流，并将电流信号传输到单相接地的选线模块。
单相接地选线模块主要包括零序电压处理电路、零序电流处理电路、时序鉴别器以及接地选线信号输出电路等部分。
其中，零序电压基波电路又被分成两个支路：一路通过滤波、移相和整形等操作变成基准零序电压，这部分作为时序鉴别参考信号；另一路则经过上述操作后，作为零序电压比幅信号。
而各路零序电流基波经过处理以后，变成一组相位、脉宽都可以变化的信号。
漏电保护器的安全技术（三篇）
漏电保护器的安全技术漏电保护器是一种用于防止人体触电、电器因线路漏电而引起火灾的重要安全设备。
它通过监测电流的流动情况，一旦发现线路发生漏电或人体接触电流过大，就能迅速切断电源，保护人身安全和电气设施的正常运行。
本文将介绍漏电保护器的工作原理和几种常见的安全技术。
1. 工作原理漏电保护器主要由漏电感应器和漏电保护装置组成。
漏电感应器可以感应线路中的漏电电流，当漏电电流达到设定值时，漏电感应器会产生信号，将信号传递给漏电保护装置。
漏电保护装置接收到信号后，会立即切断电源，起到保护的作用。
2. 过载保护技术漏电保护器通常还配备有过载保护技术，用于防止线路超负荷工作而引起的火灾。
过载保护技术可以监测电流的大小，在电流超出额定值时，漏电保护器会立即切断电源，以保护线路和电器设备的安全。
3. 短路保护技术短路是指电路中两个或多个导体之间出现低阻抗连接，导致电流大幅度增加。
短路保护技术能够感应到线路中出现的短路情况，并迅速切断电源，防止短路引发火灾或设备损坏。
4. 地面故障保护技术当线路发生接地故障时，漏电保护器可以及时感应到，并迅速切断电源，防止接地故障引发火灾和电气设备损坏。
地面故障保护技术能够在电流接地故障时，快速检测到故障信号，并切断电源，避免电流流向地面。
5. 误动作保护技术漏电保护器需要保证对漏电故障的及时触发，但又要防止误动作。
误动作是指在没有真正发生漏电故障的情况下，漏电保护器误切断电源。
为了防止误动作，漏电保护器通常采用了多项技术，如差动形式的感应器、微电子技术和防抗干扰技术等。
6. 自动复位技术在发生漏电故障时，漏电保护器自动切断电源，保证人身安全和设备的正常运行。
当漏电故障排除后，漏电保护器会自动恢复供电，使电路恢复正常工作。
自动复位技术可以提高设备的使用寿命和可靠性。
为了确保漏电保护器的安全性，用户在使用时也需要注意以下几点：1. 定期检测：漏电保护器应定期进行测试，确保其正常工作。
浅谈漏电保护器的原理、选用及运行管理
国家职业资格全省统一鉴定维修电工论文（国家职业资格二级）论文题目：浅谈漏电保护器的原理、选用及运行管理浅谈漏电保护器的原理、选用及运行管理摘要：简单叙述漏电保护器的工作原理，在实际应用当中漏电保护器的应用局限性，并粗略地阐述了漏电保护器的安装和运行管理。
关键词：漏电保护器原理作用局限性运行管理漏电保护器所检测的是剩余电流，即被保护回路内相线和中性线电流瞬时值的代数和（其中包括中性线中的三相不平衡电流和谐波电流），此电流即为正常的泄漏电流和故障时的接地故障电流。
为此，漏电保护器的整定值，即其额定动作电流In，只需躲开正常泄漏电流值即可，此值以毫安计，所以漏电保护器能十分灵敏地切断保护回路的接地故障，还可用作防直接接触电击的后备保护。
然而，在对漏电保护器的进一步使用中，应注意了解一些漏电保护器的相关动作原理，但也要注意到它所存在的不足之处，当心在应用漏电保护器时要注意它的选用和管理，以便有好地发挥漏电保护器的保护作用。
下面就这三方面作一粗浅的论述。
漏电保护器主要包括检测元件(零序电流互感器)、中间环节(包括放大器、比较器、脱扣器等)、执行元件(主开关) 以及试验元件等几个部分。
图1 是三相四线制供电系统的漏电保护器工作原理示意图。
TA 为零序电流互感器, GF为主开关, TL为主开关的分励脱扣器线圈。
在被保护电路工作正常, 没有发生漏电或触电的情况下, 由基尔霍夫定律可知, 通过TA 一次侧的电流相量和等于零。
这样TA 的二次侧不产生感应电动势, 漏电保护器不动作, 系统保持正常供电。
当被保护电路发生漏电或有人触电时, 由于漏电电流的存在, 通过TA 一次侧各相电流的相量和不再等于零,产生了漏电电流Ik，在铁心中出现了交变磁通，在交变磁通作用下, TL 二次侧线圈就有感应电动势产生, 此漏电信号经中间环节进行处理和比较, 当达到预定值时, 使主开关分励脱扣器线圈TL 通电, 驱动主开关GF 自动跳闸, 切断故障电路,从而实现保护。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
( 安全技术 )
单位：_________________________
姓名：_________________________
日期：_________________________
精品文档 / Word文档 / 文字可改
漏电保护器的保护方式的探讨
(新版)
Technical safety means that the pursuit of technology should also include ensuring that people
make mistakes
漏电保护器的保护方式的探讨(新版)
我多年来从事农村电力管理工作，在工作中，安全用电确实令人烦恼。
特别是在农电体制改革的今天，对行政村的配电台区进行了统管，产权界线作了明确划分，涉及的用户数量很大。
尽管配电线路先后进行了改造，但农户的室内线路并未达到低压规程要求的程度，加之少数用户对安全用电的意识不强、私拉乱接现象还时有发生，从而给我们安全用电管理工作带来了一定的难度。
为了做到安全用电，我们除了加大对线路的改造和安全用电宣传力度，还抓漏电保护器的“三率”。
由于工作抓在实处，起到了应有的效果。
1漏电保护器的作用
采用漏电保护器(漏电继电器、漏电断路器)作为低压电网及电气设备的保护，是弥补直接保护不足的一种有效的间接保护，是防止因电气设备绝缘损坏漏电，造成人身触电伤亡，设备烧毁及火灾
事故最有效的技术措施。
近年来在城市住宅、工厂、学校、机关、农村等用电场所得到了广泛的应用，现已步入普及阶段。
但目前保护器的适用性和配套还存在不足，使提高保护器“三率”受到了制约。
为了提高“三率”，单级保护的方式已不能适应保护需要，因而我们采取多级保护的方式，经过数十年来的运行证明，效果很好，确实起到了应有作用，使事故明显得到了控制。
早期采取的单级保护就是在配电房供电端安装一台保护器控制所有出线，或安装数台保护器分别控制各路出线，在用户的受电端没有装保护器，这种单级保护的方式，由于被保护区域范围大，供电线路导线自身的泄漏电流和导线与大地之间的分布电容形成的电容电流，使供电线路总的合成电流难以实现在零序状态下运行。
特别是三相四线供电线路，三相的泄漏电流和电容电流就难以平衡，保护器甚至处在临界状态运行，往往从供电线路至用户的任意一处发生漏电故障，流经保护器零序TA合成电流值达到保护器的额定漏电动作电流值时，保护器就动作，切断电源，使整个被保护区域停电，故障面广，排除故障困难，恢复送电时间长，无法做到持续供
电。
用户也因用电心切，反映强烈，对安装保护器产生误解，影响保护器“三率”的提高。
为了克服单级保护的方式存在的缺点，我们采取了多级保护的方式。
就是在配电房每路出线上分别安装保护器，作为一级保护；在自然村庄或用户小表集装的电源进线处安装保护器，作为二级保护；在用户的受电端安装保护器，作为三级保护(末端保护)，构成了多级保护的方式。
保护方式虽然确定，但要按各级保护的需要正确选用保护器，由于目前的脉冲、鉴幅、鉴相等保护器在实际运行中还有不足之处，甚至影响保护器的运行率，所以我们仍然选用电流型保护器。
2多级保护具体选择
(1)一级保护：一级保护主要是防止供电线路的倒杆、断线造成危险。
按线路总的合成电流大小、额定工作电流大小及动作时间需要，一般选用额定漏电动作电流值为100～120mA、额定工作电流为40～200A(额定工作电流＞100A选用漏电继电器)、动作时间为0.18～0.2s延时型四线四极保护器为宜。
(2)二级保护：二级保护要考虑人身触电，同样按线路总的合成电流大小、额定工作电流大小及动作时间需要，一般选用额定漏电动作电流值为50～75mA，额定工作电流为40～100A，动作时间为0.12～0.14s延时型四线四极保护器为宜。
(3)三级保护：三级保护着重考虑人身触电，一般选用额定漏电动作电流值为30mA，额定工作电流为40A，四线四极保护器，家用照明为20A单相两极，动作时间不大于0.1s速断型保护器为宜。
在采取多级保护的方式对低压电网进行保护时，除按上述三个主要参数选用保护器，还要对其质量、性能进行必要的测试和模拟漏电试验，同时做到正确安装、维护、加强运行管理，并由专人负责，遇到漏电故障查找方便，并不会出现误动作和越级动作。
从而保证保护器的可靠运行，使“三率”得到提高，确保安全用电。
