塔内件安装技术交底记录
铁塔吊装安全技术交底模板
一、交底对象1. 施工单位全体吊装作业人员2. 施工现场管理人员3. 监理单位相关人员二、交底目的为确保铁塔吊装作业安全，预防事故发生，提高作业人员安全意识，特进行安全技术交底。
三、交底内容1. 作业前的准备工作（1）吊装作业人员应熟悉吊装作业的安全操作规程和注意事项。
（2）检查吊装设备、工具及吊装材料是否符合安全要求，如有损坏或不符合要求，应及时更换。
（3）确保吊装区域周围环境安全，清理杂物，设置警戒线，并做好交通疏导工作。
2. 吊装作业过程中的安全注意事项（1）吊装作业人员必须佩戴安全帽、安全带等个人防护用品。
（2）吊装作业前，应对吊装设备进行试吊，确认设备运行正常。
（3）吊装作业过程中，严禁酒后操作、疲劳作业。
（4）吊装过程中，指挥人员应站在可见范围内，准确指挥，确保吊装作业安全。
（5）吊装过程中，严禁超载、超限、超高作业。
（6）吊装过程中，应保持吊装设备、吊索具、吊装材料等完好无损。
（7）吊装过程中，如发现异常情况，应立即停止作业，并采取相应措施进行处理。
3. 群塔作业的安全注意事项（1）群塔作业前，应进行充分的安全评估，确保各塔之间安全距离符合要求。
（2）群塔作业过程中，各塔之间应保持足够的垂直距离，低塔起重臂与高塔塔身保持安全距离。
（3）群塔作业过程中，低塔顶升加节时，高塔应停止作业；高塔顶升时，低塔不得在高塔顶升范围内作业。
（4）群塔作业过程中，应确保各塔之间的通信畅通，防止误操作。
4. 夜间施工的安全注意事项（1）夜间施工必须有足够的照明，确保作业人员视线清晰。
（2）塔吊上应设置警示灯，提醒周围人员注意安全。
（3）夜间施工过程中，应加强现场巡查，确保作业安全。
四、交底要求1. 施工单位应将本安全技术交底内容传达给全体吊装作业人员，确保人人知晓。
2. 施工现场管理人员应加强对吊装作业的监督检查，确保安全技术措施落实到位。
3. 监理单位应定期对吊装作业进行安全检查，及时发现并纠正安全隐患。
《管理资料-技术交底》之铁塔组立施工技术、安全交底记录
《管理资料-技术交底》之铁塔组立施工技术、安全交底记录铁塔组立施工技术、安全交底记录技术及安全措施交底记录编号：110GSHD-YZ-02 工程名称施工阶段交底时间听讲单位交底人交底地点交底依据和主要内容：杆塔作业指导书、杆塔安全措施、杆塔基础质量措施、杆塔文明施工及环境保护措施一、工程名称：二、线路方向：三、杆塔组立施工注意事项1、自立塔组立采用内悬浮抱杆分解组立。
2、铁塔组装使用的各种规格的塔材、螺栓、垫片、脚钉必须符合设计图纸要求。
3、螺栓的穿入方向应符合下列规定：3、1对立体结构：水平方向由内向外；垂直方向由下向上。
3、2对水平结构：顺线路方向，由送电侧穿入或按统一方向穿入；横线路方向，两侧由内向外，中间由左向右（指面向受电侧）；垂直方向由下向上。
4、螺杆应与构件面垂直,螺栓头平面与构件间不应有空隙。
5、螺母拧紧后, 螺杆露出的长度:对单螺母不应小于两个螺距, 对双螺母可与螺母相平。
6、必须加垫者，每端不宜超过两个垫片。
7、直线耐张塔，中相跳线横担安装在线路前进方向的左侧。
8、铁塔连接螺栓在组立结束时必须全部紧固（达到扭矩标准）。
架线后应复紧一遍,达到扭矩标准。
应在铁塔顶部至边导线以下之间的全部单螺母螺栓的外露螺纹上刷灰铅油，以防螺母松动。
基础顶面以上8米塔身安装防盗螺栓。
接地眼孔位置暂不安装防盗螺栓。
四、杆塔组立施工质量严格执行《35kV架空送电线路施工及验收规范》、的规定和《杆塔组立施工作业指导书》的全部规定。
五、杆塔组立施工安全措施1、施工前要正确填写安全工作票，工作票签字齐全、有效；各作业点要明确指定安全监护人，各施工人员要明确自己的岗位职责，作业中必须到岗到位。
2、坚持班前讲话制度，在各道工序开始前，由施工队现场工作负责人宣读安全工作票，强调安全注意事项，明确施工工艺施工方法和各岗位人员的安全责任。
3、施工前施工队工作负责人必须对施工人员讲解安全注意事项和操作方法，宣讲安全工作票和安全监护制度，并做好安全监护工作。
铁塔技术交底记录(DOC)
1.3.1.2、现浇基础的混凝土强度要求：整体组立时为设计强度的100%；分解组塔应达到设计强度的70%，混凝土龄期最小不得少于10天。
1.3.1.3、组立铁塔前，应准备好技术资料，包括杆塔明细表、铁塔安装图、铁塔组立施工方案及措施等。
4）铁塔防盗、防松要求：基础顶面以上8.0m范围内的螺栓均采用防盗螺栓，若8m处遇到节点板或接头时，其节点板或接头所有螺栓均使用防盗螺栓，三跨跨越档两侧的杆塔（N1、N2塔）全塔螺栓采用防卸措施；除安装防盗螺栓（具有防松性能）外的其他单螺帽螺栓均加装防松罩，如设计图纸有特殊要求的，按设计图纸要求安装。
1.2.2、本工程铁塔螺栓穿向要求：
1）对于立体结构：水平方向由内向外穿；垂直方向由下向上穿；斜向者向斜下向斜上穿。
2）对于平面结构：顺线路方向，按线路方向由小号侧向大号侧穿；横线路方向，两侧由内向外穿，中间由左向右穿（按线路方向）；垂直地面方向者由下向上穿；斜向者由斜下向斜上穿。
3）个别螺栓如按照上述要求不能安装，则上报项目部做统一规定，但要注意相邻螺栓的穿入顺序有时影响螺栓是否能顺利穿入。
35kV谭大、大天改接线导线采用JL/G1A-240/30钢芯铝绞线，地线采用一根JLB20A-50铝包钢绞线。
10）导线换位：无需进行循环换位，两站相序相对应。
11）主要气象条件：最高气温40℃，最低气温-5℃，年平均气温15℃，最大风速25m/s，覆冰5mm。
12）污区划分：全线按d级污区上限标准配置绝缘。
项目名称
开县大进35KV输变电工程35KV线路工程
交底单位
贵州送变电工程公司
交底主持人签名
交底日期
交底记录-组塔施工
至绞磨 地滑车
L≥塔全高 外拉线 拉线地锚 3T
图 4-3、外拉线悬浮抱杆分解组塔平面布置示意图
1.1.6 塔材的绑扎和起吊 1.1.6.1 分片起吊时，吊点钢丝绳用两根等长的Φ15mm 的钢丝绳组成一个 V 型套子，在 V 型套子的顶点穿一个 3T 滑车组成起吊动滑组与起吊钢丝绳相连。 1.1.6.2 吊点钢丝绳的两端，固定在被吊构件的两根主材对称节点处，以防吊点钢丝绳 滑动。 1.1.6.3 牵引钢绳在构件上的绑扎位置，一定要在构件重心以上。并处于构件的结构中 心线上，以防构件在起吊过程中发生倾覆、歪斜等现象。 1.1.6.4 对于起吊塔片无水平铁或构件较宽时可采用多点起吊或绑扎加强木的方法进行 补强。21 米铝合金悬浮抱杆的吊荷不得超过 1200kg（起吊绳在与起吊构件连接一端采用 动滑车） 。 1.1.6.5 开始起吊时，应收紧下部的控制钢丝绳，放松上部调整大绳，使构件平稳起立。 现场指挥人员应随时观测构件与塔身的距离，协调绞机手和控制钢丝绳人员的操作。一 般使起吊构件离开塔身 0.5m 左右为宜，调整钢绳需松紧时，应缓紧缓松，要防止突然松 紧大绳。调整钢绳与地面的夹角不得大于 45°。 1.1.6.6 调整钢绳必须绕在可靠的锚桩上。与构件绑扎的地方，一定要位于节点位置， 以免吊装时绳扣滑脱。 1.1.6.7 起吊构件在起立前，构件的着地端头，设专人看护，以免顶弯构件。 1.1.6.8 构件刚离地，应对所有起重设备进行一次全面检查，如无异常情况，方可继续 起吊。起吊构件过程中，调整钢绳的受力应适中。 1.1.6.9 塔材临近就位时塔上作业人员应密切注视构件起吊情况，小心构件挂住塔身， 构件稍超过已组塔段时应暂停牵引，然后缓缓松开控制钢绳。利用两根 Ø 18 棕绳调整构 件就位。塔片就位后用尖搬子找正主材螺栓孔，严禁将手指伸入孔中找正。直至安装完 全部螺栓及附件，并紧固后方可松开牵引。 1.1.6.10 绞磨应布置在顺线路或横线路的方向上，距塔位的距离应大于铁塔全高的 1.2 倍以外，牵引机手应能观测到构件的起吊情况。 1.1.6.11 拆除抱杆在已组好的塔顶端挂一滑车，利用牵引绳穿过塔顶端滑车，系在抱杆 上部。拆开上拉线，启动绞磨，松开承托绳。并在抱杆根部系一根大绳，绞磨缓缓松出， 使抱杆降至合适位置时将抱杆引出塔身。 （如果抱杆过长无法引出时，可将抱杆分段后再 引出塔外） 。 1.1.6.12 每提升一次抱杆，在抱杆固定好后，应对所有拉线系统、承托系统、滑车、工
安全、技术交底记录(铁塔)
7）不同金属、不同规格、不同绞制方向的导线或避雷线严禁在同一个耐张段内连接。
8）孤立档内严禁接头。
9）当导线或避雷线采用液压或液压钳连接时，必须由经过培训并考试合格的技术工人担任。操作完成并自检合格后应在连接管上打上操作人员的钢印。
6、铁塔组装，以散装组立为主，分片组立为辅；采用内抱杆组立；散装时禁止使用横绳，根据抱杆的允许承载能力，合理确定吊装、分片、分段及应所附带件的数量。
7、脚钉的安装位置为，直线塔的脚钉统一安装在D腿主材上（面向线路前进方向）右侧后腿上，转角塔脚钉安装在转角内侧塔身的主材上。
8、铁塔连接螺栓在架线前、后须复紧一遍，以防螺母松动，基础顶面至横担以下范围内螺栓用防盗装置（除接地螺栓不采用）。
2、分片组立铁塔过程安全措施：
1）施工请应召开工会，按照作业指导书给出的施工方案，合理分工，明确职责。
2）起吊前应对所有临时拉线、起吊索具及其它连接部分进行检查，确认连接牢固后徐徐起吊构件，构件离地面20cm时，停止对各受力点进行检查，必要时做相应调整。
3）组装和起吊工作在同一处进行时起吊件的下方不得有人，如因地形限制，应待起吊构件就位后再行组装。

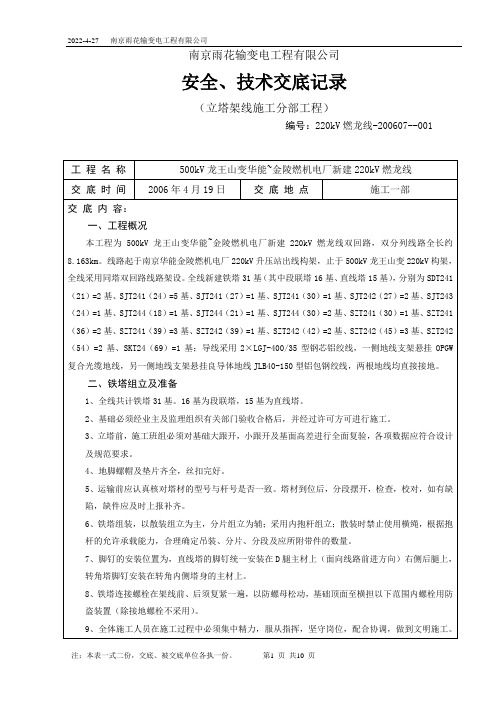

二、铁塔组立及准备
1、全线共计铁塔31基。16基为段联塔，15基为直线塔。
2、基础必须经业主及监理组织有关部门验收合格后，并经过许可方可进行施工。
3、立塔前，施工班组必须对基础大跟开，小跟开及基面高差进行全面复验，各项数据应符合设计
5、运输前应认真核对塔材的型号与杆号是否一致。塔材到位后，分段摆开，检查，校对，如有缺陷，缺件应及时上报补齐。
塔内件安装技术交底
(二)、塔器标准摘录
允差在 20 层内为±10mm(SHT3088-2012 第 13 页)。
4、受液盘支座、受液盘封板、降液板连接板的安装(SHT3088-2012 第14 页)：
6、塔盘板安装后水平度公差(SHT3088-2012 第 15 页)：
②堰高极限偏差：
8、推荐螺栓扭矩：
9、焊接件安装推荐公差(图纸有规定的按图纸)：图 1
七、安全要求：
1、施工前办理各种作业票，如吊装票、受限作业票等；
2、进入受限作业要有专人监护，登记进出人员及工具、进出时间；
3、进入受限作业前要做气体检测，并符合安全标准方可进入设备施工；
4、根据设备人孔部位设置合理的通风设备；
5、进入设备施工使用安全电压灯光照明和头灯设备；
6、吊装人员要专人指挥，设置卷扬机位置要牢靠，操作人员要熟悉卷扬机操作流程并通过培训合格方可操作指挥；
7、施工结束后检查现场工具及手段用料的整理工作；。
塔式起重安装安全技术交底模板
一、交底目的为确保塔式起重机的安全、顺利安装，预防事故发生，特进行本次安全技术交底。
本交底适用于塔式起重机的安装全过程，包括基础施工、设备组装、调试、试运行等环节。
二、交底内容1. 人员要求（1）安装作业人员必须取得相关部门颁发的特种作业操作资格证书，持证上岗。
（2）现场管理人员应具备相应的安全管理知识和经验，负责监督安装作业的顺利进行。
2. 安全操作规程（1）进入施工现场必须遵守安全操作规程和安全生产纪律，佩戴好安全帽、工作鞋等防护用品。
（2）高空作业必须正确使用安全带，并遵守现场各项安全文明规定。
（3）严禁酒后、疲劳作业，确保操作人员精力充沛。
3. 安装前的准备工作（1）核对设备清单，确保设备齐全、完好。
（2）检查安装场地，确保平整、坚实，符合安装要求。
（3）检查安装工具、设备，确保其性能良好、安全可靠。
4. 安装过程中的安全注意事项（1）基础施工基础施工应严格按照设计要求进行，确保基础承载能力满足塔机使用需求。
（2）设备组装设备组装过程中，注意检查各部件连接是否牢固，确保设备安装正确、安全。
（3）调试调试过程中，严格按照操作规程进行，发现问题及时处理。
（4）试运行试运行过程中，注意观察塔机运行情况，确保各部件运行正常。
5. 安装后的验收（1）检查基础、设备、安装质量，确保符合设计要求。
（2）检查安全防护设施，确保完好、有效。
（3）进行试运行，确保塔机运行正常。
6. 应急处理（1）遇到紧急情况，立即停止作业，确保人员安全。
（2）根据事故情况，采取相应措施，防止事故扩大。
（3）及时上报事故情况，按规定进行处理。
三、交底时间本次安全技术交底时间为____年____月____日。
四、交底人员（1）施工单位负责人：____（2）安装工程技术人员：____（3）现场管理人员：____（4）安装作业人员：____五、注意事项1. 安装作业人员应认真学习本交底内容，确保掌握安全操作技能。
2. 施工单位应定期对安装作业人员进行安全教育培训，提高安全意识。
通信铁塔安装安全技术交底模板
一、交底目的为确保通信铁塔安装施工过程中的安全，预防安全事故的发生，提高施工人员的安全意识，特制定本安全技术交底。
二、适用范围本交底适用于通信铁塔的安装施工全过程，包括基础施工、塔体组立、天线安装、设备调试等环节。
三、安全责任1. 施工单位应严格按照国家有关安全生产法律法规和标准规范进行施工。
2. 施工单位负责人应对施工现场的安全生产负总责。
3. 施工单位应建立健全安全生产责任制，明确各级人员的安全责任。
四、施工准备1. 施工前，施工单位应组织施工人员进行安全技术交底，确保施工人员掌握安全操作规程。
2. 施工单位应提供符合安全要求的施工设备和材料，并确保其质量合格。
3. 施工现场应设置明显的安全警示标志，警示施工人员注意安全。
五、施工安全措施1. 高空作业：施工人员必须佩戴安全帽、安全带，并使用安全绳索进行固定。
严禁无防护措施进行高空作业。
2. 登高作业：登高作业人员必须持有相关资格证书，并穿戴安全防护用品。
严禁攀登未经加固的建筑物、构筑物。
3. 电气作业：电气作业人员必须持证上岗，严格执行电气安全操作规程。
施工现场应设置临时接地装置，防止触电事故。
4. 机械作业：机械作业人员必须熟悉机械性能，并严格按照操作规程进行操作。
机械设备应定期进行保养和维护。
5. 防火：施工现场应设置消防设施，施工人员应掌握灭火器的使用方法。
严禁在施工现场吸烟、动火作业。
6. 防雷：施工现场应设置防雷装置，确保施工人员安全。
六、施工过程中注意事项1. 施工人员应严格按照施工图纸和技术规范进行施工，不得擅自修改设计。
2. 施工现场应保持整洁，不得堆放杂物，防止绊倒、滑倒事故。
3. 施工人员应遵守施工现场的规章制度，服从现场管理人员的指挥。
4. 施工人员应加强自我保护意识，发现安全隐患应及时报告。
七、安全教育与培训1. 施工单位应定期对施工人员进行安全教育培训，提高施工人员的安全意识和技能。
2. 施工单位应组织施工人员进行安全演练，提高施工人员应对突发事件的能力。
技术交底(铁塔部分)
在配备施工机具的同时应配备安全防护用具。
（3）、组立前的准备
铁塔运输：铁塔塔材的工地运输在铁塔组立前进行，运输前必须加固好运件，运输过程中除卸车人员外，不得载其他人，卸车后必须有人看守。
组立铁塔前必须对运到现场的塔材进行清点数量和检验质量。质量不合格者不得使用。
1、本工程应严格遵照以下作业标准及文件资料进行施工，以确保质量。
本工程设计图纸
有关本工程的质量管理规定
《110～500kV送电线路验收规范（GB50233-2005）》
《输变电工程达标投产考核评定标准》（2002年版）
《铁塔作业指导书》
施工安全、技术、质量相关措施及文件
2、检验要求：
（1）、用螺栓连接构件时，应符合下列规定：
2、作业准备及条件
铁塔组立前的准备包括：技术准备、人员准备、机具准备、组立前准备。
（1）、人员准备
参加组立铁塔的人员必须具备上岗条件且经过技术交底；组立铁塔的重要岗位必须由技工担任，机动绞磨的机手必须是熟悉机械的人员操作；
根据塔型、重量、地形条件、组塔方法合理配备组塔人员。
（2）、机具准备
主要施工机具：应配备内悬浮抱杆1－2套，其他备用机具若干。
接受公司、项目部、建设单位、监理及运行单位对施工安全、进度和施工质量的监督、检查。
协调好作业现场的人员、材料、工具和机械，以满足施工现场需要。
监督、保证施工技术、质量、安全措施的贯彻、实施，及时发现问题并进行处理，检查、督促有关人员消除质量缺陷或隐患，并做到安全、优质、高效。
协调和处理好质检代表、监理工程师以及地方政府、群众之间的关系，为施工创造有利条件。
组塔作业安全技术交底模板
一、交底目的为确保组塔作业安全顺利进行，提高作业人员的安全意识，降低安全事故发生率，现将组塔作业安全技术进行交底，请全体作业人员认真学习并严格遵守。
二、作业内容1. 组塔作业包括：组塔前准备、塔身组装、塔架安装、天线塔安装、塔身加固、接地系统安装等。
2. 作业地点：[具体地点]3. 作业时间：[具体时间]三、作业人员及职责1. 作业人员：全体参与组塔作业的人员。
2. 职责：（1）作业负责人：负责组织、协调、指挥组塔作业，确保作业安全顺利进行。
（2）安全员：负责现场安全监督检查，发现安全隐患及时制止并报告。
（3）作业人员：严格遵守操作规程，服从指挥，确保自身及他人安全。
四、安全技术措施1. 作业前准备：（1）检查设备、工具、材料等是否齐全、完好。
（2）对作业人员进行安全教育和技术交底。
（3）检查现场环境，确保符合安全要求。
2. 作业过程中：（1）严格遵守操作规程，正确使用安全防护用品。
（2）塔身组装时，确保连接牢固，防止因振动、风力等原因造成塔身倾斜或倒塌。
（3）高空作业时，必须佩戴安全带，并做好防坠落措施。
（4）使用吊车等起重设备时，确保设备完好，操作人员熟悉操作规程。
（5）在作业过程中，严禁酒后作业、疲劳作业。
3. 作业结束后：（1）对作业现场进行清理，确保无安全隐患。
（2）对作业人员进行总结，对存在的问题进行分析，提出改进措施。
五、安全注意事项1. 严禁无关人员进入作业现场。
2. 严禁在作业现场吸烟、使用明火。
3. 严禁在作业现场嬉戏打闹，确保作业环境安静。
4. 严禁擅自改动设备、线路，确保设备正常运行。
5. 严禁在作业过程中擅自离岗，确保作业安全。
六、应急措施1. 发现安全隐患，立即停止作业，报告作业负责人。
2. 如发生安全事故，立即启动应急预案，及时组织救援。
3. 对事故原因进行调查，制定整改措施，防止类似事故再次发生。
请全体作业人员认真学习本安全技术交底，提高安全意识，确保组塔作业安全顺利进行。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
3、作业监护人在作业人员进入受限空间作业前，负责对安全措施落实情况进行检查，发现安全措施未完全落实或安全措施不完善时，有权提出暂不进行作业。作业监护人应清楚进入受限空间作业人数，并与作业人员确定联络信号。在出入口处保持与作业人员的联系，严禁离岗，发现异常时，应及时制止作业，并立即采取救护措施。
±6
2
4
降液板上部立边至塔内壁的径向最大距离U
±6
1
5
固定在降液板上的塔盘支撑件与支持圈的水平度
＋1
－0.5
4
6
固定在降液板上的塔盘支撑件间的距离J
±3
4
四、HSE保证措施
1、凡进入受限空间作业，必须办理进入受限空间作业许可证。进入受限空间作业必须设专人监护，注明作业时间，不得在无监护人或作业时间以外作业。
4、作业监护人要随时携带进入受限空间作业许可证，并负责保管。进入受限空间作业的任务、地点、时间与作业许可证不符不得作业。作业监护人不在场监护不得作业。
5、对违反本规定强令作业或安全措施没落实时，作业人员有权拒绝作业。
6、设备的出入口内外不得有障碍物，保证其畅通无阻，便于人员出入和抢救疏散。进入受限空间作业所用照明应使用安全电压和安全行灯，在金属设备内及特别潮湿场所作业，其安全行灯电压应不超过 12Ｖ且绝缘良好。
表13 塔内部支撑件安装质量标准
项次
检 查 项 目
允许偏差值
mm
每层最少测量点
数量
检验方法
1
支撑圈和支撑粱水平度
Di≤1600mm
3
6
玻璃管水准仪、钢尺、拉线均布检查
1600mm＜Di≤4000mm
5
8
4000mm＜Di≤6000mm
6
12
6000mm＜Di≤8000mm
8
12
8000mm＜Di≤10000mm
玻璃管水准仪、钢尺、拉线均布检查
支持板安装尺寸M
≤±2M/100
4
支持板倾斜度Q
≤±2G/100
4
支持板安装尺寸R1
≤±5R1/1000且不大于±6
4
支持板安装尺寸R2
≤±5R2/1000且不大于±12
4
5
填料支撑结构件水平度
2Di/1000且不大于4
b
注：Di为塔内直径；L1为支撑梁（件）长度；G表示降液板支持板的宽度。
二、交底依据
1.中国石化集团宁波工程有限公司提供的设备一览表。
2.设备厂家提供的设备制造图。
3.中天合创鄂尔多斯煤炭深加工示范项目净化装置施工组织设计。
4.《石油化工静设备安装工程施工及技术规程》 SH/T3542-2007
5.《石油化工静设备安装工程施工质量验收规范》 GB50461-2008
6.《石油化工建设工程施工安全技术规范》 GB50484-2008
表11 塔盘构件尺寸质量标准单位：m法
塔盘板
0
－4
0
－2
钢尺检查
受液盘
降液板
表12 塔盘板允许弯曲度单位：mm
塔盘板长度
筛板、浮阀、圆泡罩塔盘板
舌形塔盘板
检验方法
＜1000
2
3
拉线、钢尺检查
1000～1500
2.5
3.5
＞1500
3
4
3、 塔内部支撑件、降液板及受液盘安装质量应符合表13和表14的规定（见图4、图5、图6）。
10
12
Di＞10000mm
1
12
2
支撑圈间距
相邻两层之间
Di≤4000 mm
±3
4
Di＞4000 mm
6
20层中任意两层之间
Di≤4000 mm
±10
4
Di＞4000 mm
6
3
支撑梁
平面度
300mm范围内
1
任意
全长范围内
L1/1000且不大于5
a
中心线位置
2
a
4
降液板的支持板
螺栓孔水平间距T
≤3
4
SH/T3543-G111
技术交底记录
工程名称：净化装置
单元名称：
技术文件名称
塔内件安装技术交底
交底日期
年月日
主持人
交底人
参加交底人员签字
交底主要内容：
一、概述
本工程为中天合创鄂尔多斯煤炭深加工示范项目净化装置，由中石化宁波工程公司负责设计，中石化南京工程公司负责施工。酸性气体脱出单元（161）4台塔需塔内件安装及整改，具体为甲醇洗涤塔T01、CO2产品塔T02、H2S浓缩塔T03、热再生塔T04。
三、交底内容
塔盘安装应在塔体耐压试验合格并清扫干净后进行。塔内件表面不得有油污、挂渣、铁锈、泥沙及毛刺等杂物。
1、塔盘构件宜按下列顺序进行安装：
a）内部支撑件安装或复测；
b）降液板安装；
c）塔盘板安装；
d）气液分布元件安装；
e）清理杂物；
f）最终检查；
h）通道板安装；
g）人孔封闭。
2、到货的塔盘部件质量标准应符合表11和表12的规定：
7、进入受限空间内的作业人员每次作业时间不宜过长，应安排轮换作业或休息，为保证设备内空气流通和人员呼吸需要，可采用自然通风或强制通风方法（不允许通氧气）。进入受限空间作业，涉及用火、临时用电、高处作业、起重吊装等作业要同时办理相应作业许可证。
8、起重工吊装之前，必须仔细检查绳索、吊具及起重机械的完好状况，经确认合格后方可使用。选用合适的吊装索具，索具要达到并满足安全系数要求，不得有缺陷现象存在。起重作业时，起重索具、吊具等一律不准与电气线路交叉接触。信号指挥人员必须持证上岗，旗哨齐全，指令要清楚明确。
a支撑梁在全长范围内的平面度和中心线位置应每件检验。
b填料支撑结构件的水平度应每件检验。
表14 降液板、塔盘支撑件安装质量标准
项次
检 查项 目
允许偏差值
mm
每层最少测量点数量
检验方法
1
降液板底边与受液盘上表面距离F
±3
6
水平仪、钢尺检查
2
降液板底部立边与受液盘立边的距离W
＋5
－3
6
3
中间降液板间距Y
9、在吊装过程中还应严格遵守“十不吊”管理规定。风力在6级以上或夜间施工时尽量不安排吊装。吊物应牢固固定后，得到确认后方可撤钩。
记录人：
日期： 年 月 日
审核人：
日期：年 月 日
