压电效应及应用
压电
1 + [ω R (C a + C e + C i ) ]
tg tg 1
dFm ω R
2
输入电压与作用力的相位差
=
=
π
2
ω (C a + C e + C i )
π
2
1
ωτ
Uim Fm
0 90
1
2
ωτ
3
4
φ
0
讨论：
ω=0（静态量）时，Uim=0（输入电压为零） – 原因：由于等效电阻不可能无穷大，存在电 荷泄漏，所以不能测量静态量 ωτ>>3（高频情况），放大比常数 – 输入电压与作用力频率无关 – τ一定，ω越高，高频响应越好 对低频测量情况：τ一定，ω↓偏差越大 – 所以要求τ要大，扩大 低频响应范围 输出电压灵敏度受电缆分布电容影响
（a）压电片并联
（b）并联等效电路
（c）等效电荷源
此时， C = C + C = 2 C a 1 2 q a = q1 + q 2 = 2 q U = U = U = U 1 2 a 可见，并联输出型压电元件的输出电荷等于各片电荷之和，因 并联输出型压电元件的输出电荷等于各片电荷之和， 并联输出型压电元件的输出电荷等于各片电荷之和 而可等效为电荷输出型的电荷源
逆压电效应的应用： 逆压电效应的应用
超声波加湿气、 超声波加湿气、超声波清洗机 压电蜂鸣器 石英晶体振荡器
压电传感器的特点 是一种典型的有源传感器 是一种典型的”双向传感器” 灵敏度高 频响宽(0.1Hz~几十KHz) 体积小、重量轻
二、石英晶体的压电效应
石英晶体：二氧化硅（SiO2），理想外形为正六面棱体 石英晶体三个晶轴：光轴（Z） 电轴（X） 机械轴（Y） 作为压电元件时应作切片处理

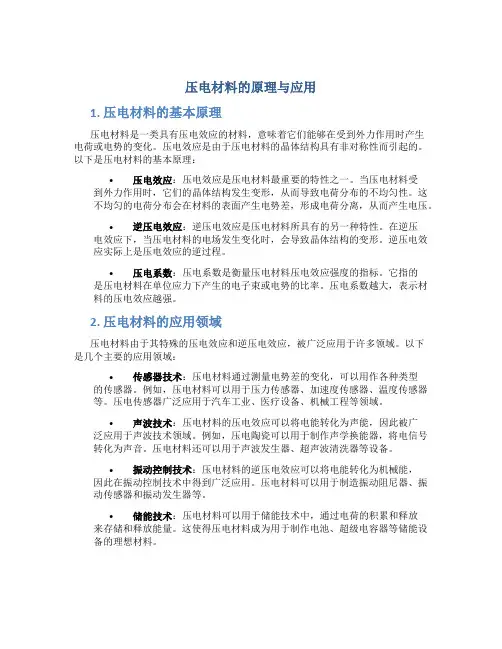

压电材料的原理与应用
压电材料的原理与应用1. 压电材料的基本原理压电材料是一类具有压电效应的材料，意味着它们能够在受到外力作用时产生电荷或电势的变化。
压电效应是由于压电材料的晶体结构具有非对称性而引起的。
以下是压电材料的基本原理：•压电效应：压电效应是压电材料最重要的特性之一。
当压电材料受到外力作用时，它们的晶体结构发生变形，从而导致电荷分布的不均匀性。
这不均匀的电荷分布会在材料的表面产生电势差，形成电荷分离，从而产生电压。
•逆压电效应：逆压电效应是压电材料所具有的另一种特性。
在逆压电效应下，当压电材料的电场发生变化时，会导致晶体结构的变形。
逆压电效应实际上是压电效应的逆过程。
•压电系数：压电系数是衡量压电材料压电效应强度的指标。
它指的是压电材料在单位应力下产生的电子束或电势的比率。
压电系数越大，表示材料的压电效应越强。
2. 压电材料的应用领域压电材料由于其特殊的压电效应和逆压电效应，被广泛应用于许多领域。
以下是几个主要的应用领域：•传感器技术：压电材料通过测量电势差的变化，可以用作各种类型的传感器。
例如，压电材料可以用于压力传感器、加速度传感器、温度传感器等。
压电传感器广泛应用于汽车工业、医疗设备、机械工程等领域。
•声波技术：压电材料的压电效应可以将电能转化为声能，因此被广泛应用于声波技术领域。
例如，压电陶瓷可以用于制作声学换能器，将电信号转化为声音。
压电材料还可以用于声波发生器、超声波清洗器等设备。
•振动控制技术：压电材料的逆压电效应可以将电能转化为机械能，因此在振动控制技术中得到广泛应用。
压电材料可以用于制造振动阻尼器、振动传感器和振动发生器等。
•储能技术：压电材料可以用于储能技术中，通过电荷的积累和释放来存储和释放能量。
这使得压电材料成为用于制作电池、超级电容器等储能设备的理想材料。
3. 压电材料的未来发展趋势•多功能性：未来，压电材料将朝着多功能性的发展方向发展。
例如，研究人员正在努力将压电材料与其他功能材料结合，以实现多种功能，如光电一体化、声电一体化等。
压电效应的原理和应用
压电效应的原理和应用1. 压电效应的定义和基本原理压电效应是指某些晶体（如石英、陶瓷等）在受到外力作用时会产生电荷分布不均的现象。
这种电荷分布不均会导致晶体产生电势差，即产生电荷。
这个现象被称为压电效应。
压电效应的基本原理是晶体的晶格结构发生微小的形变，导致正负电荷的分离。
当施加的外力改变时，晶体的形变也会相应地改变，进而改变压电材料的电荷分布和电势差。
2. 压电效应的应用2.1 发电应用压电效应的最直接应用是将机械能转换成电能。
利用压电材料的特性，可以制造压电发电机，将机械振动、压力等能量转化为电能。
这种发电方式具有高效率、无污染、稳定性好等特点，在一些特殊场合下有着广泛的应用。
例如，压电发电机可以应用于自行车、汽车以及建筑物等结构上，通过机械振动或者压力变化来为设备供电。
2.2 声波传感应用压电效应还可以应用于声波传感领域。
当压电材料受到声波的作用时，由于声波的机械振动，压电材料会产生电势变化，从而对声波进行检测和测量。
这种应用在声学领域非常常见，例如，压电传感器可以用于声学测量、医学超声波成像和声波控制等领域。
2.3 压电制造应用压电效应还常常被应用于压电微调器件的制造上。
压电微调器件是一种利用压电材料的特性来实现微小位移调整的装置。
这种装置在精密仪器、精密加工设备和光学仪器中起到了重要作用。
例如，压电微调器件可以用于激光打印机的打印头定位、显微镜的焦距调节和光学仪器的波长调节等。
2.4 压电传感应用压电效应在传感领域的应用也非常广泛。
利用压电材料的特性，可以制造各种传感器，如压力传感器、振动传感器、加速度传感器等。
这些传感器可以测量各种物理量，并将其转换为电信号输出。
压电传感器被广泛应用于工业自动化、航空航天、医疗设备等领域，用于监测和控制。
3. 压电效应的未来发展压电效应作为一种重要的物理现象，其应用领域还在不断拓展和创新。
随着科学技术的进步，压电材料的性能和稳定性不断提高，压电效应将在更多的领域得到应用。
压电效应和挠曲电效应
压电效应和挠曲电效应
压电效应和挠曲电效应都是固体材料中的一种电-机械转换效应，但它们的原理和应用场景略有不同。
1.压电效应：
•原理：当施加机械应力（例如压力或拉伸）到某些特定的压电材料上时，会导致材料的形变，并且产生正比于应力的电荷分离，从而在材料的两端形成电势差，这种现象称为压电效应。
•材料：压电效应最常见的材料包括晶体类如石英、硼酸锂等，以及陶瓷类如钛酸钡（PZT）等。
•应用：压电效应广泛应用于传感器、声波发生器、超声波传感器、压电陶瓷换能器（如超声波换能器）、压电陶瓷马达等领域。
2.挠曲电效应：
•原理：挠曲电效应是指当施加机械应力（如弯曲或扭转）到某些特定的压电材料上时，会导致材料的形变，进而产生电荷分离，从而在材料的两端形成电势差的现象。
•材料：挠曲电效应同样适用于一些压电材料，如压电陶瓷（PZT）等。
•应用：挠曲电效应可用于一些应用，如压电传感器、柔性压电传感器、柔性挠曲发电器等领域。
其特点是可以应用于柔性和弯曲的表面，从而具有更广泛的应用场景。
虽然压电效应和挠曲电效应在原理上有所不同，但它们都是实现电-机械转换的重要方法，在传感、激励、发电等领域都有广泛的
应用。
电气石压电效应
电气石压电效应
电气石压电效应
一、引言
电气石是一种常见的矿物，因其独特的压电效应而受到广泛关注。
压电效应是指某些材料在受到压力或张力时，会产生电压的现象。
电气石的压电效应是其众多特性之一，具有广泛的应用前景。
本文将详细介绍电气石压电效应的原理、影响因素和应用。
二、电气石压电效应的原理
电气石的压电效应是由于其晶体结构的特点所引起的。
在电气石晶体中，正负电荷中心不重合，这种晶体结构的不对称性使得电气石在受到压力或张力时，会产生电荷的聚集和分离，从而产生电压。
这种电压的大小取决于施加的压力或张力的大小和方向。
三、影响电气石压电效应的因素
温度：电气石的压电效应会随着温度的升高而降低，这是由于温度升高会导致电气石晶体的热膨胀和热振动增加，从而降低压电效应。
湿度：湿度对电气石压电效应的影响较小，但高湿度环境可能会降低电气石的压电性能。
应力状态：电气石的压电效应会随着应力的变化而变化。
在一定的应力范围内，电气石的压电效应会随着应力的增加而增加。
四、电气石压电效应的应用
能源转换：电气石的压电效应可用于将机械能转换为电能，为可穿戴设备和智能传感器等提供能源。
声学传感器：利用电气石的压电效应，可以制作出声学传感器，用于检测声音和振动。
气体传感器：电气石的压电效应还被用于制作气体传感器，用于检测环境中的气体成分和浓度。
医学应用：电气石的压电效应也被应用于医学领域，如用于制作生理信号检测器和药物传输系统等。
压电效应及其应用
压电效应及其应用压电效应是指在某些晶体中，当受到外力的作用时，会发生电荷的分离，从而产生电场的现象。
这种效应是由于晶体的结构对外力的敏感性所引起的，因此被称为压电效应。
在压电效应的基础上，人们开发出了许多应用，为现代科技的发展和人类生活的改善做出了贡献。
一、压电效应的发现和研究压电效应最早是在18世纪被发现的。
当时，法国的物理学家皮埃尔·居里（Pierre Curie）发现，在某些晶体中，当受到外力的作用时，会产生电荷的分离，从而形成电场。
这种现象被称为压电效应。
随后，他的妻子玛丽·居里（Marie Curie）也对压电效应进行了研究，并发现压电效应还可以用来产生声波和超声波。
在接下来的几十年里，人们对压电效应进行了深入的研究，并发现了许多新的晶体具有压电效应。
例如，石英、钛酸锶、钨酸铅等都是具有压电效应的晶体。
此外，人们还研究了压电效应的机理和影响因素，为后来的应用奠定了基础。
二、压电效应的应用1. 压电传感器压电传感器是一种利用压电效应来检测物理量的传感器。
它的工作原理是将物理量转化为力或压力，并作用于压电晶体上，从而产生电荷的分离，形成电场。
通过测量电场的大小，可以确定物理量的大小。
压电传感器广泛应用于机械、电子、医疗等领域，用于测量压力、力、形变等物理量。
2. 压电陶瓷压电陶瓷是一种利用压电效应制成的陶瓷材料。
它具有良好的压电性能，可以将机械能转化为电能，并且具有高灵敏度、高稳定性、高温度稳定性等特点。
因此，压电陶瓷被广泛应用于声学、电子、自动化等领域，如扬声器、超声波发生器、压电振荡器等。
3. 压电马达压电马达是一种利用压电效应制成的电机。
它的工作原理是将电场作用于压电晶体上，使其产生形变，并将形变转化为机械能，从而驱动负载。
压电马达具有体积小、重量轻、响应速度快等特点，被广泛应用于微型机械、精密仪器、航空航天等领域。
4. 压电降噪压电降噪是一种利用压电效应来降低噪声的技术。
压电效应的实例
压电效应的实例压电效应是指在某些晶体中当外加压力施加在晶体表面时，晶体会发生电荷分离和电位变化的现象。
这种现象是由于晶体内部的结构改变导致的。
压电效应存在于很多不同种类的晶体中，这里将介绍一些常见的压电效应实例。
1.石英晶体：石英晶体是一种具有强烈压电效应的材料。
当外加压力施加在石英晶体的表面上时，晶体会产生电荷分离，导致电势差的产生。
这种特性使得石英晶体在压电传感器、压电发电器等应用中得到广泛使用。
2.非线性压电效应：除了线性压电效应外，一些晶体还具有非线性压电效应。
这意味着在施加压力时，产生的电位变化不仅与施加的力大小有关，还与施加力的时间和频率有关。
这种非线性效应在一些应用中具有重要意义，例如超声波发生器、共振器等。
3.压电陶瓷：压电陶瓷是一种常见的压电材料，具有良好的压电性能。
它们通常用于制造压电传感器、换能器和振动器等设备。
压电陶瓷广泛应用于医疗设备、声学设备和无线通信等领域。
4.压电片：压电片是一种薄片状的压电材料，可通过施加外部压力生成电荷。
压电片常用于控制系统、自动化设备和振动控制系统中，用于测量和控制压力、振动和力。
5.压电石墨烯：最近的研究表明，石墨烯也具有压电效应。
在施加压力时，石墨烯中的晶格结构发生改变，导致电荷分离和电势变化。
这一发现为利用石墨烯在传感器、电池和柔性电子设备中的应用提供了新的可能。
总结起来，压电效应在材料科学与工程中起着重要作用。
通过利用压电效应，人们可以开发出各种压电传感器、压电发电器、振动器和控制系统等设备，这些设备在医疗、声学、通信等领域具有广泛的应用前景。
同时，随着对材料结构和性能的深入研究，人们还在不断发现新的压电材料和压电效应，这将进一步丰富和拓展压电技术的应用范围。
压电效应的原理和实际应用
压电效应的原理和实际应用1. 压电效应的原理•压电效应是指某些物质在受到机械应力作用时，会产生电荷的分离和极化现象。
压电效应的基本原理是压电材料的晶格结构发生变化，从而导致电荷分子的排列方向发生改变，进而产生极化电荷。
•压电效应可分为正压电效应和逆压电效应两种。
正压电效应是指在外力作用下，压电材料的电荷分子按照一定的方向排列，产生极化电荷；而逆压电效应则是指施加电场时，压电材料的晶格结构发生变化，导致物体的大小或形状发生变化。
2. 压电效应的实际应用压电效应在很多领域中得到了广泛的应用，以下列举了一些常见的实际应用。
2.1 声波传感器•压电材料常常被用于制造声波传感器。
当声波作用于压电材料时，材料会产生电荷的分离和极化，将声波转化为电信号。
•声波传感器在许多领域中都有应用，例如声音识别、音频设备和医疗设备等。
常见的应用包括麦克风、扬声器和超声波传感器等。
2.2 压电陶瓷•压电陶瓷是一种常见的压电材料，广泛应用于传感器、换能器和机械振动器等领域。
压电陶瓷在电子设备中具有重要作用，可将电能转换为机械振动能量或声波能量，广泛应用于超声波发生器、声纳和无线电波滤波器等领域。
2.3 压电压力传感器•压电材料的压电效应可用于制造压力传感器。
当施加外力或压力时，压电材料会产生电荷的分离和极化，从而测量压力的大小。
•压电压力传感器在工业控制、航空航天和汽车工业等领域中具有广泛的应用。
例如，在汽车制动系统中，压电压力传感器可以测量刹车压力，并通过与控制单元连接将信息传输到车辆的控制系统中。
2.4 压电发电•压电效应还可以用于发电。
当施加外力或压力时，压电材料会产生电荷的分离，从而产生电能。
•压电发电具有可持续性和无污染的特点，被广泛应用于可再生能源领域。
例如，压电发电技术可以应用于道路、桥梁和建筑物等场所，通过车辆行驶或振动产生的压力来产生电能。
3. 总结压电效应是一种将机械能转化为电能的重要现象。
它在声音识别、传感器、压力传感器和发电等领域中具有广泛的应用。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
压电效应应用及现状
[编辑本段]
一、原理：
压电效应的原理是，如果对压电材料施加压力，它便会产生电位差（称之为正压电效应），反之施加电压，则产生机械应力（称为逆压电效应）。
如果压力是一种高频震动，则产生的就是高频电流。
而高频电信号加在压电陶瓷上时，则产生高频声信号（机械震动），这就是我们平常所说的超声波信号。
也就是说，压电陶瓷具有机械能与电能之间的转换和逆转换的功能，这种相互对应的关系确实非常有意思。
压电材料可以因机械变形产生电场，也可以因电场作用产生机械变形，这种固有的机-电耦合效应使得压电材料在工程中得到了广泛的应用。
例如，压电材料已被用来制作智能结构，此类结构除具有自承载能力外，还具有自诊断性、自适应性和自修复性等功能，在未来的飞行器设计中占有重要的地位。
二、应用：
压电材料的应用领域可以粗略分为两大类：即振动能和超声振动能-电能换能器应用，包括电声换能器，水声换能器和超声换能器等，以及其它传感器和驱动器应用。
1、换能器
换能器是将机械振动转变为电信号或在电场驱动下产生机械振动的器件
压电聚合物电声器件利用了聚合物的横向压电效应，而换能器设计则利用了聚合物压电双晶片或压电单晶片在外电场驱动下的弯曲振动，利用上述原理可生产电声器件如麦克风、立体声耳机和高频扬声器。
目前对压电聚合物电声器件的研究主要集中在利用压电聚合物的特点，研制运用其它现行技术难以实现的、而且具有特殊电声功能的器件，如抗噪声电话、宽带超声信号发射系统等。
压电聚合物水声换能器研究初期均瞄准军事应用，如用于水下探测的大面积传感器阵列和监视系统等，随后应用领域逐渐拓展到地球物理探测、声波测试设备等方面。
为满足特定要求而开发的各种原型水声器件，采用了不同类型和形状的压电聚合物材料，如薄片、薄板、叠片、圆筒和同轴线等，以充分发挥压电聚合物高弹性、低密度、易于制备为大和小不同截面的元件、而且声阻抗与水数量级相同等特点，最后一个特点使得由压电聚合物制备的水听器可以放置在被测声场中，感知声场内的声压，且不致由于其自身存在使被测声场受到扰动。
而聚合物的高弹性则可减小水听器件内的瞬态振荡，从而进一步增强压电聚合物水听器的性能。
压电聚合物换能器在生物医学传感器领域，尤其是超声成像中，获得了最为成功的应用、PVDF薄膜优异的柔韧性和成型性，使其易于应用到许多传感器产品中。
2、压电驱动器
压电驱动器利用逆压电效应，将电能转变为机械能或机械运动，聚合物驱动器主要以聚合物双晶片作为基础，包括利用横向效应和纵向效应两种方式，基于聚合物双晶片开展的驱动器应用研究包括显示器件控制、微位移产生系统等。
要使这些创造性设想获得实际应用，还需要进行大量研究。
电子束辐照P （VDF-TrFE）共聚合物使该材料具备了产生大伸缩应变的能力，从而为研制新型聚合物驱动器创造了有利条件。
在潜在国防应用前景的推动下，利用辐照改性共聚物制备全高分子材料水声发射装置的研究，在美国军方的大力支持下正在系统地进行之中。
除此之外，利用辐照改性共聚物的优异特性，研究开发其在医学超声、减振降噪等领域应用，还需要进行大量的探索。
