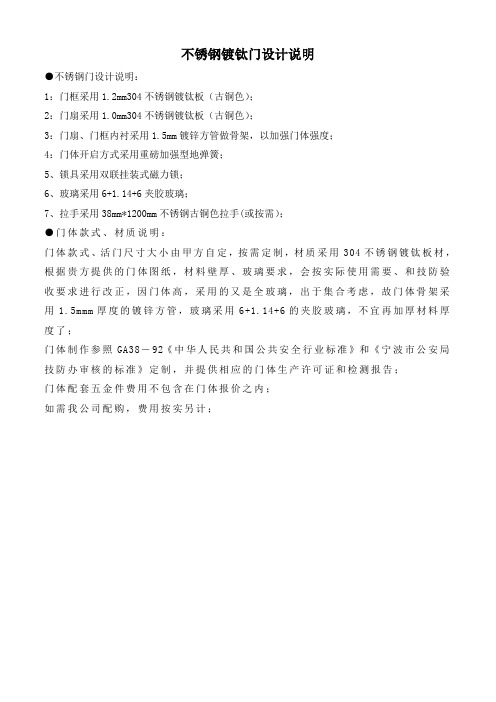

不锈钢镀钛门设计说明
●不锈钢门设计说明：
1：门框采用1.2mm304不锈钢镀钛板（古铜色）；
2：门扇采用1.0mm304不锈钢镀钛板（古铜色）；
3：门扇、门框内衬采用1.5mm镀锌方管做骨架，以加强门体强度；
4：门体开启方式采用重磅加强型地弹簧；
5、锁具采用双联挂装式磁力锁；
6、玻璃采用6+1.14+6夹胶玻璃；
7、拉手采用38mm*1200mm不锈钢古铜色拉手(或按需）；
●门体款式、材质说明：
门体款式、活门尺寸大小由甲方自定，按需定制，材质采用304不锈钢镀钛板材，根据贵方提供的门体图纸，材料壁厚、玻璃要求，会按实际使用需要、和技防验收要求进行改正，因门体高，采用的又是全玻璃，出于集合考虑，故门体骨架采用1.5mmm厚度的镀锌方管，玻璃采用6+1.14+6的夹胶玻璃，不宜再加厚材料厚度了；
门体制作参照GA38－92《中华人民共和国公共安全行业标准》和《宁波市公安局技防办审核的标准》定制，并提供相应的门体生产许可证和检测报告；
门体配套五金件费用不包含在门体报价之内；
如需我公司配购，费用按实另计；。
创客大赛作品设计说明书
创客大赛作品设计说明书
参赛作品说明书格式规范
1．总体要求
主要包括下列内容：作品详细描述、作品实物或模型的照片、创新点采用word 2003及以上版本编排。
2．页面要求
A4页面。
页边距：上25mm，下25mm，左、右各20mm。
正文尽量采用小四号字体，标准字间距，单倍行间距。
不要设置页眉，页码位于页面底部居中。
3．作品描述
设计说明书介绍中可插入图片二维、三维（渲染图）、CAD图纸皆可，力求能完整表达作品设计特色，这一部分内容不可超过4页。
4．图表要求
设计说明书介绍中可插入图片二维、三维（渲染图）、CAD图纸皆可，力求能完整表达作品设计特色。
如有坐标图，则坐标图的横纵坐标应标注对应量的名称和符号/单位（并加题号，位于图下方）。
表格按序编号，并加表题（位于表上方）。
采用三线表，必要时可加辅助线。
第9组设计说明书(2)
第9组设计说明书(2)《制药设备及工艺设计》课程设计说明书题目：第九组小组作业系别：制药工程班级：制药142 小组成员：周雨万廷彪孟苏志周颖顾成娟 ______张金萍_____________ 完成日期：2021.5.11目录一、设计任务书 ........................................................................... ................................................. - 4 - 1.1、设计题目 ........................................................................... ...................................................... - 4 - 1.2、设计条件 ........................................................................... ...................................................... - 4 - 1.3、设计内容与要求 ........................................................................... .......................................... - 4 - 1.4、设计成果 ........................................................................... ...................................................... - 4 - 二、生产工艺流程简述 ........................................................................... ..................................... - 5 - 2.1、工艺流程框图 ........................................................................... .............................................. - 5 - 2.2、生产原料 ........................................................................... ...................................................... - 5 - 2.3、工艺流程设计原...................................... - 5 - 2.4、生产工艺的简介 ........................................................................... .......................................... - 6 - 2.4.1工序内容 ........................................................................... .................................................. - 6 - 2.4.2操作方式 ........................................................................... .................................................. - 6 - 2.4.3人员安排 ........................................................................... .................................................. - 6 - 三、物料衡算 ........................................................................... ..................................................... - 7 - 3.1物料衡算基础 ........................................................................... ................................................. - 7 - 3.2 衡算基准 ........................................................................... ........................................................ - 7 - 3.3 衡算方法和步骤 ........................................................................... ............................................ - 8 - 3.4物料衡算 ........................................................................... ......................................................... - 8 - 四、能量衡算 ........................................................................... ..................................................... - 8 - 4.1概述 ........................................................................... ................................................................. - 8 - 4.2热量衡算的目的 ........................................................................... ............................................. - 9 - 4.3 热量衡算的依据 ........................................................................... ............................................ - 9 - 4.4热量衡算过程 ........................................................................... ............................................... - 10 - 五、主要生产设备的选型 ........................................................................... ................................ - 10 - 5.1设备选型原则 ........................................................................... ............................................... - 10 - 5.2反应釜选型 ........................................................................... ................................................... - 11 - 5.3中间体 3 配料釜R1301 选.................... - 11 - 5.4 缩合反应釜 R1302 选型 ........................................................................... ............................. - 12 - 5.5 减压浓缩釜 R1103 选型 ........................................................................... ............................. - 14 - 5.6 换热器选型 ........................................................................... .................................................. - 15 - 5.7缩合储罐选型 ........................................................................... ............................................... - 18 - 5.8抽滤罐选型 ........................................................................... ................................................... - 20 - 5.9设备选型及设备一览表 ........................................................................... ............................... - 21 - 六、管道布置 ........................................................................... ................................................... - 22 - 6.1 设计依据 ........................................................................... ...................................................... - 22 - 6.2 设计原则 ........................................................................... ...................................................... - 22 -- 2 -6.3 管道材料的选择 ........................................................................... .......................................... - 22 - 6.3.1 金属管材 ........................................................................... ............................................... - 22 - 6.3.2 特殊管材 ........................................................................... ............................................... - 23 - 6.4 管径的计算 ........................................................................... ................................................. - 25 - 6.4.1 管径的计算依据 ........................................................................... ................................... - 25 - 6.4.2 流速的确定 ........................................................................... ........................................... - 26 - 6.4.3 管径的计........................................... - 26 - 6.5 管道布置 ........................................................................... ...................................................... - 29 - 6.5.1 管道敷设原则 ........................................................................... ....................................... - 29 - 6.5.2 泵的管道布置 ........................................................................... ....................................... - 30 - 七、车间平面布置设计 ........................................................................... ................................... - 31 - 7.1 车间平面布置设计的原则 ........................................................................... .......................... - 31 - 7.2 车间平面布置图 ........................................................................... .......................................... - 32 - 7.3 带控制点的工艺流程图 ........................................................................... .............................. - 32 - 八、工艺专业执行行政法规政策 ........................................................................... .................... - 32 - 8.1 消防设计措施 ........................................................................... .............................................. - 32 - 8.1.1 设计依据 ........................................................................... ............................................... - 32 - 8.1.2 主要危险物 ........................................................................... ........................................... - 33 - 8.3 消防系统 ........................................................................... ...................................................... - 33 - 8.2 环境保护措施 ........................................................................... .............................................. - 37 - 8.2.1环境保护法律 ........................................................................... ........................................ - 37 - 8.2.2环境质量标准 ........................................................................... ........................................ - 37 - 8.2.3排放标准 ........................................................................... ................................................ - 38 - 九、GMP 符合性说明 ........................................................................... ..................................... - 38 - 9.1 设计依据............................................................................ .................................................... - 38 - 9.2车间洁净等级确认 .................................................................................................................. - 38 - 9.3 工艺设备选型说明 ........................................................................... ..................................... - 39 - 十、参考文献及附录 ........................................................................... ....................................... - 41 - 10.1参考文献 ........................................................................... ..................................................... - 41 - 10.2附录 ........................................................................... ............................................................. - 42 -- 3 -一、设计任务书1.1、设计题目1.1.1年产20000kg生产车间工艺设计 1.2、设计条件 1.2.1生产制度1.2.2年工作日：300天； 1天2班；每班5h 1.3、设计内容与要求1.3.1确定工艺流程及净化区域划分； 1.3.2物料衡算；1.3.3设备选型（要求有湿法制粒、卧式沸腾干燥、铝塑包装）； 1.3.4按GMP规范要求设计生产工艺流程图和车间工艺平面图； 1.3.5编写设计说明书； 1.4、设计成果1.4.1设计说明书一份包括工艺概述、工艺流程及净化区域划分说明、物料衡算、设备选型及主要设备一览表、车间工艺平面布置原则、技术要求和说明。
PLC三级项目
燕山大学三级项目设计说明书题目：运料小车运行控制学院（系）：电气工程学院年级专业： 11级仪表三班学号：学生姓名：许书源程佳敏冯琦孟丹蕊侯文秀指导教师：***教师职称：副教授可编程控制器（PLC）的概况1.1 PLC的定义可编程控制器实际上是一种工业控制计算机，它的硬件结构与一般微机控制系统相似，甚至与之无异。
可编程序控制器主要由CPU(中央处理单元)存储器(RAM和EPROM),输入/输出模块(简称为I/O模块)、编程器和电源五大部分组成。
近年来发展极为迅速、应用面极广的工业控制装置。
它按照成熟而有效的继电器控制概念和设计思想，利用不断发展的新技术、新电子器件，逐步形成了具有特色的各种系列产品。
1.2 PLC的发展1968年美国GM（通用汽车）公司提出取代继电器控制装置的要求，并公开招标提出十项标准:(1)编程方便，现场可修改程序；(2)维修方便，采用模块化结构；(3)可靠性高于继电器控制装置；(4)体积小于继电器控制装置；(5)数据可直接送入管理计算机；(6)成本可与继电器控制装置竞争；(7)输入可以是交流115V；(8)输出为交流115V, 2A以上，能直接驱动电磁阀，接触器等；(9)在扩展时，原系统只要很小变更；(10)用户程序存储器容量至少能扩展到4K。
1969年，美国数字公司(DEC)研制出了第一台可编程序控制器，满足了GM公司装配线的要求。
这种新型的工业控制装置简单易懂、操作方便、可靠性高、通用灵活、体积小、使用寿命长，很快在美国其它工业领域推广使用。
随着集成电路技术和计算机技术的发展，现在已有了第五代PLC产品。
1.3 PLC的特点PLC之所以越来越受到控制界人士的重视，是和它的优点分不开的: 1)功能齐全，它的适用性极强，几乎所有的控制要求，它均能满足； 2)应用灵活，其标准的积木式硬件结构，以及模块化的软件设计，使得它不仅可以适应大小不同、功能繁复的控制要求，而且可以适应各种工艺流程变更较多的场合；3)操作方便，维修容易，稳定可靠。
北盘江大桥主索平安设计说明_设计说明书概述梁子湖环
四、设计规范及标准4.1主要设计规范及标准1、《工程建设标准强制性条文一城镇建设部分》2013年版；2、《市政公用工程设计文件编制深度规定(2013年版)》：3、《城市道路工程设计规范》(CJJ37-2012)4、《城市桥梁设计规范》(CJJ11-2011)；5、《公路桥涵设计通用规范》(JTGD60-2015)；6、《公路钢结构桥梁设计规范》(JTGD64-2015)；7、《桥梁用结构钢》(GB/T714-2015)；8、其它相关的现行有效规范、规程。
4.2主要参考规范1、《铁路桥梁钢结构设计规范》(TB10091-2017)；2、《道路桥示方书•同解说》(日本道路协会)；3、《铁道构造物设计标准及解说•铁路钢桥》(日本运输省)五、主要技术标准设计说一、概述梁子湖环湖通村（防汛）道路工程位于鄂州市梁子湖区，起于梁子湖高尔夫，经涂镇、太和镇、沼山镇、梁子镇、东沟镇，止于梧桐湖新区（东沟镇），与梧桐湖新城段广家洲大堤相连，道路全长约85.85km,其中道路主体工程约63.2km。
起点段远期与武汉市江夏区绿道对接，终点段远期与东湖高新区牛山湖绿道衔接，构建完整的环湖、通村、防汛系统。
通过本项目的建设，推动梁子湖生态文明示范区建设，加强梁子湖陆上交通能力，带动梁子湖区生态旅游的发展，推动梁子湖区经济发展：同时提升梁子湖防汛能力，实现环境保护及经济发展共赢的局面，对梁子湖区经济和社会的发展，具有重要的战略意义。
本设计标段为环湖路中两处节点桥及其两端接线工程，分别为前海湖大桥和磨刀矶大桥。
本册图为璘刀矶大桥第二册桥梁工程第二分册上部结构及附属工程。
二、设计依据（1）本项目设计合同：（2）工可批复；（3）地质详勘（尚未完成）：（4）关于本项目的沿线地形图及现场调查资料；（5）相关道路以及河道设计、施工、竣工、物探、勘察等资料；（6）国家有关道路、河道以及高压线有关设计规范及管理条例；（7）业主组织的相关专题研究报告及相关行业主管部门的批复。
金工实习创新设计作品说明书
金工实习创新设计作品说明书题目温馨桌椅的设计学生江娥、陆逸楠、钱志超指导教师年级专业班级 08过控04所在学院机电工程学院2009-9-20groups, Wujiang County. In September, the chapter in the Tomb occupied formally established the village of KMT: Wu Jiang County Government (known as "guerrilla Government") and against self-defence groups. Begins to flow from jiaxing railway Lili, Tan Hills area. In November, the County Government is based on the tomb of Lu Xiyan, mine-and from the pier at Dang, under Jin bang. County Government operates three Civil Affairs, finance, education一、作品简介(主要介绍设计作品的背景、作品设计的创新性、作品功能等,约600~800字)1. 作品名称:温馨桌椅2. 作品用途:该作品主要供普通的三口、四口之家吃饭喝茶使用，作品的局部设计比较人性化，突出了和谐的家居生活，可创造温馨的家居环境。
3. 作品简介:由于现代社会快节奏的生活方式，当人们从一天的工作环境解脱出来的时候，在家里需要一种温馨、愉快的环境。
因此，设计出温馨桌椅来减少生活对人们的压力，同时可以给正在成长的小孩带来一份成长的快乐，也可以给恋爱的人带来浪漫的感觉。
主要采用经典时尚的红白颜色搭配以及现代化的透明玻璃和不锈钢连杆，还有古典气息的木头基底。
孟靖设计说明书
燃气输配课程设计说明书设计题目炎陵县天然气输配管网设计专业建筑环境与设备工程学生姓名孟靖学号U200715802完成日期2010年6月18日指导教师目录一、设计资料 (2)1.1炎陵县相关资料炎陵县相关资料 (2)1.2天然气气源 (2)1.3我国一些地区和城市的居民生活用气量指标 (3)二、负荷计算 (3)2.1城市燃气总年用量计算 (3)2.2确定各类用户用气高峰系数 (5)2.3计算月平均日和小时计算流量 (6)三、管道布置 (7)3.1、管网系统选择 (7)3.2、中压管网布置原则 (7)3.3、管道布置及管网规划图 (8)四、管网水力计算 (8)4.1、管道的途泄流量 (8)4.2、确定零点 (9)4.3、转输流量的计算 (9)4.4、管道的计算流量 (9)4.5、计算过程 (9)4.6，管网平差计算 (12)4.7、绘制水力计算图 (16)五、储气容积计算 (17)5.1、用气量的储气容积 (17)5.2、确定储气罐的实际容积 (18)六、燃气输配课程设计体会 (19)参考文献 (20)附录 (20)燃气输配课程设计说明书设计题目：炎陵县天然气输配管道设计一、设计资料◆1.1、炎陵县相关资料：供气区面积为：4.67平方公里人口密度为：4万人/平方公里属于南方地区无采暖考虑。
◆1.2、天然气气源：中原油田液化天然气特性参数表1◆1.3、我国一些地区和城市的居民生活用气量指标：城镇居民生活用气量指标[MJ/(人·年)] 表2二、负荷计算◆2.1、城市燃气总年用量计算2.1.1居民生活年用气量居民生活的燃气用量和燃气用具的配置、气候条件、有无集中热水供应等许多因素有关，很难精确估计，通常根据实际统计资料分析而得的用气定额来计算。
在计算居民生活年用气量时，需要确定用气人数。
居民用气人数取决于城镇居民人口数及气化率。
气化率是指城镇居民使用燃气的人口数占城镇总人口的百分数。
根据供气区面积、人口密度、燃气热值以及居民生活用气量指标，计算出居民生活年用气量：ly H kqS Q ρ=式中：Q y ——居民生活年用气量(Nm 3/a)S ——供气区面积(平方公里) ρ——人口密度(人/平方公里) K ——气化率(%)q ——居民生活用气定额(kJ/人·年) H l ——燃气低热值(kJ/Nm 3)供气区面积选取图中有道路覆盖的区域面积，通过测量其值S=4.67平方公里；已知人口密度ρ=40000人/平方公里；气化率是指城市气化人口占总人口的比例，本设计规划管网覆盖整个供气区，没有涉及到城市总人口数，因此气化率可采用K =100％；炎陵县按南方地区无采暖考虑，查表2“城镇居民生活用气量指标”，取炎陵县居民用气量定额q =2400MJ/(人·年)；查表1“炎陵县天然气特性参数”，气源燃气低热值H l =36.15MJ/Nm 3；计算得炎陵县居民生活年用气量：2.1.2商业用户年用气量商业用户主要是指学校、医院、饭店以及城市公共建筑等。
智能断电节能装置作品说明书
附件22016大连市中学生“低碳生活”科技创新大赛作品说明书作品名称：智能断电节能装置申报者：倪靖尧、卢紫晗所在学校（全称）：大连市第一中学辅导教师：赵国庆A、作品详细说明说明：必须填写，字数不少于1500字，可自行加页。
经过我们小组的调查研究发现，全世界有很多的人在关闭用电器后，不随手拔下插头或关闭电源，致使用电器关闭后，仍有少量的电流通过用电器，造成了无谓的浪费。
我们小组为了解决这一问题，发明出了一种可自动切断电路的装置。
本装置由一个可同时提供5V和12V电压的电源和一节干电池、一个芯片、一个继电器、一个电流检测装置、一个与用电器并联的大电阻和一个指示灯组成。
其中指示灯与大电阻串联，二者与用电器并联，电流表和继电器在干路上。
5V电压提供给芯片，12V电压提供给电流表与继电器、大电阻和指示灯。
干电池为电流表供电，指示灯反应电路是否接通。
装入家用220V电压时，需添加一个光耦隔离器，以避免220V高压电影响低压电运行的设备。
工作时，电流表会将通过电线的电流大小转化为AI信号输入芯片中，芯片会根据已设置好的程序进行分析，若此时电流大小高于预设值（略高于被关闭用电器供电线路电流值，低于用电器工作所需的最低电流。
）芯片会重新分析下一个信号，电路保持连通状态，指示灯亮。
系统电路结构原理：如图1所示，为本智能节电装置的系统电路结构原理框图。
其中，电阻R1、电阻R2用来模拟家用电器。
R1与R2并联时，流经并联电阻的电流较大；当开关S2断开时，电阻R2被切除出电路网络，此时，流经R1的电流减小。
上文所述，家用电器正常工作时的耗电情况用R1、R2并联的情况来模拟，其中R1选用1000欧姆电阻，用来模拟用电器待机状态下的用电器，R2选用510欧姆的电阻，通过与R1并联，用来模拟工作状态下的用电器。
当开关S1接通时，用电器从待机状态转换为工作状态，通过系统的电流为正常用电电流，此时正常供电，用电器正常工作。
图1.智能节电装置的系统电路结构原理框图B、作品细节说明说明：自愿填写，可采用图文并茂方式，简要描述作品的细部设计、原理和功能，可自行加页。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
燃气输配课程设计说明书设计题目炎陵县天然气输配管网设计专业建筑环境与设备工程学生姓名孟靖学号U200715802完成日期2010年6月18日指导教师目录一、设计资料 (2)1.1炎陵县相关资料炎陵县相关资料 (2)1.2天然气气源 (2)1.3我国一些地区和城市的居民生活用气量指标 (3)二、负荷计算 (3)2.1城市燃气总年用量计算 (3)2.2确定各类用户用气高峰系数 (5)2.3计算月平均日和小时计算流量 (6)三、管道布置 (7)3.1、管网系统选择 (7)3.2、中压管网布置原则 (7)3.3、管道布置及管网规划图 (8)四、管网水力计算 (8)4.1、管道的途泄流量 (8)4.2、确定零点 (9)4.3、转输流量的计算 (9)4.4、管道的计算流量 (9)4.5、计算过程 (9)4.6，管网平差计算 (12)4.7、绘制水力计算图 (16)五、储气容积计算 (17)5.1、用气量的储气容积 (17)5.2、确定储气罐的实际容积 (18)六、燃气输配课程设计体会 (19)参考文献 (20)附录 (20)燃气输配课程设计说明书设计题目：炎陵县天然气输配管道设计一、设计资料◆1.1、炎陵县相关资料：供气区面积为：4.67平方公里人口密度为：4万人/平方公里属于南方地区无采暖考虑。
◆1.2、天然气气源：中原油田液化天然气特性参数表1项目参数取值组分，体积百分比（％）CH495.857 C2H6 2.936 C3H80.733 iC4H100.105 nC4H100.201 iC5H120.031 nC5H120.037 N20.085 其它0.015分子量，kg/kmol 17.3气化温度，℃（0.3MPa）-161.5临界温度，℃-82.3临界压力，kg/cm245.8液态密度，kg/m3（15.5℃）460气态密度，kg/Nm30.754液态/气态膨胀系数，m3/m3LNG（20℃）610低热值，MJ/Nm3（kcal/Nm3）36.15（8641）运动粘度，m2/s 12.07×10－6华白指数，MJ/Nm344.94燃烧势45.18爆炸极限5％～15％◆1.3、我国一些地区和城市的居民生活用气量指标：城镇居民生活用气量指标[MJ/(人·年)] 表2城镇地区 东北地区华东、中南地区北京 成都 上海 有集中供暖的用户 2303～2721 —2721～3140 — — 无集中供暖的用户1884～23032093～23032512～29312512～29312303～2512二、负荷计算◆2.1、城市燃气总年用量计算2.1.1居民生活年用气量居民生活的燃气用量和燃气用具的配置、气候条件、有无集中热水供应等许多因素有关，很难精确估计，通常根据实际统计资料分析而得的用气定额来计算。
在计算居民生活年用气量时，需要确定用气人数。
居民用气人数取决于城镇居民人口数及气化率。
气化率是指城镇居民使用燃气的人口数占城镇总人口的百分数。
根据供气区面积、人口密度、燃气热值以及居民生活用气量指标，计算出居民生活年用气量：ly H kq S Q ρ=式中：Q y ——居民生活年用气量(Nm 3/a)S ——供气区面积(平方公里)ρ——人口密度(人/平方公里)K ——气化率(%)q ——居民生活用气定额(kJ/人·年)H l ——燃气低热值(kJ/Nm 3)供气区面积选取图中有道路覆盖的区域面积，通过测量其值S=4.67平方公里；已知人口密度ρ=40000人/平方公里；气化率是指城市气化人口占总人口的比例，本设计规划管网覆盖整个供气区，没有涉及到城市总人口数，因此气化率可采用K =100％；炎陵县按南方地区无采暖考虑，查表2“城镇居民生活用气量指标”，取炎陵县居民用气量定额q =2400MJ/(人·年)；查表1“炎陵县天然气特性参数”，气源燃气低热值H l =36.15MJ/Nm 3；计算得炎陵县居民生活年用气量： 2.1.2商业用户年用气量商业用户主要是指学校、医院、饭店以及城市公共建筑等。
商业用气量与多种因素有关，比如城镇性质、职能划分、发展规模及趋势等。
炎陵各种公共商业建筑也在不断的增加，有商业购物中心、娱乐城、办公写字楼、商贸综合楼，有宾馆、酒店、职工食堂、茶馆，有医院、诊所、福利院、美容美发室，还有职校、中学、小学、幼儿园等。
这些公共或商业服务设施，有的规模庞大，有的规模较小，其热耗要求各不一样，要对其耗气量逐一分析计算是不现实的。
但是，对于整个城市来说，其城市商业用户的发展速度与其人口及经济增长率有着密切相关的联系，一般会随着人口与经济的增长成一定比例的增长。
炎陵在商业方面也较为发达，并且随着经济的发展和人民生活水平的不断提高，商业用户的规模和数量也会扩大和增加。
商业用户在改用天然气后虽然会提高这部分用户的燃料成本，但环境和节能效益却是十分显著的。
考虑到商业用户的燃料成本在其经营成本中所占比例一般不高，对天然气价格有着一定的承受能力，同时随着以后环保要求的提高，继续使用燃煤生活锅炉可能会付出较高的环保成本（如烟尘处理、灰渣处理、排污费等），配合相关的政策支持，在城区内对燃煤生活锅炉逐步实行煤改气是切实可行的。
综上所述，商业用户耗气量按实际调查资料并适当考虑发展进行核算，在没有具体资料的情况下，商业用户的用气量按城市居民耗气量的一定百分比考虑，本课程设计按20%考虑，计算得炎陵县商业用户年用气量：年/1048.21024.12.02.036712NmQ Q ⨯=⨯⨯==2.1.3工业用户年用气量对于有承受能力、经济效益好、且环保需要整改的企业用天然气替代；对以电、柴油、重油、液化气等作为燃料的企业，如以天然气替代，将使企业燃料成本降低、产品质量提高，也计入天然气用户。
由本设计给出了三个工业用户的耗热指标，将其换算为用气量。
即：用气量=燃气低热值耗热指标1）工业用户1：140×108KJ/年，用气量=381015.3610140⨯⨯=3.873×105 Nm 3/年2）工业用户2：100×108KJ/年，用气量=381015.3610100⨯⨯ =2.766×105 Nm 3/年3）工业用户3：170×108KJ/年，用气量=381015.3610170⨯⨯ =4.703×105 Nm 3/年年/1024.115.36240014000067.4371Nm H kq S Q l ⨯=⨯⨯⨯==ρ计算得炎陵县工业用户年用气量：()年/10134.110703.4766.2873.33653NmQ ⨯=⨯++=2.1.4计算得炎陵县所有用户理论年用气总量：()年/106014.1101134.0248.024.1377321NmQ Q Q Q ⨯=⨯++=++=2.1.5未预见量城市年用气量中还应计入未遇见量它主要包括两部分内容：一部分是管网的燃气漏损量；另一部分是发展过程中没有预见到的新情况而超出了原计算的设计供气量。
本设计未遇见量按总用气量的5%计算，计算得炎陵县年用气未预见量：aQ Q Q Q gs j /Nm100843.0%595%101.6014%5%953774⨯=⨯⨯=⨯++=2.1.6总年用气量计算得炎陵县所有用户理论年用气总量：年/106857.110)0843.06014.1(3774Nm Q Q Q y ⨯=⨯+=+=◆2.2、确定各类用户用气高峰系数用气高峰性是城市燃气供应的重要特征，用气高峰系数包括：月高峰系数、日高峰系数、小时高峰系数。
用气高峰系数是确定调压站、混气站、输配管网设计规模的重要参数。
2.2.1居民及公共建筑用户用气高峰系数居民及公共建筑用户的用气随季、日、小时的变化非常明显，其大小与城市性质、气候、供气规模、人口流动状况、居民生活水平和生活习惯等密切相关。
用气高峰系数可根据城市用气统计资料选取；对于以前基本没有管道燃气，没有管道燃气用户的用气统计资料的城市，可参照《城镇燃气设计规范》给出的用气高峰系数取值范围，结合同类城市的统计分析资料及当地的具体情况确定居民和公建用户的用气高峰系数。
1）月高峰系数影响居民生活及商业用户用气月不均匀性的主要因数是气候条件。
月高峰系数为计算月的平均日用气量和年平均日用气量之比。
结合《城镇燃气设计规范》给出的用气高峰系数取值范围：max 1K =1.1-1.3，此处取max 1K =1.2。
2）日高峰系数影响居民和商业用户用气日不均匀性主要取决与居民生活习惯。
在一周内星期一至星期五用气量变化较小，而周六、周日用气量增大。
日高峰系数为计算月中最大日用气量和该月平均日用气量之比。
结合《城镇燃气设计规范》给出的用气高峰系数取值范围：max 1K =1.05-1.2，此处取max 1K =1.18。
3）小时高峰系数居民和商业用户的用气小时高峰系数与供气规模密切相关，对统计资料的分析表明，用气户数越少，小时高峰系数越大，随着用气户数的增加，小时高峰系数将逐渐降低。
小时高峰系数为计算月中最大日的小时最大用气量和该日小时平均用气量之比。
小时高峰系数除在一天内受人们工作、生活作息时间变化呈现周期性变化外，与日高峰性系数类似，在一周内也呈现出较明显的周期性。
由下表（任务书提供）小时不均匀性 表3小时 0-11-22-33-44-55-66-77-88-99-10 10-11 11-12％ 1.35 1.30 1.65 0.99 1.63 4.35 5.20 5.17 4.87 6.55 10.45 9.59 小时 12-1313-1414-1515-1616-1717-1818-1919-2020-2121-2222-2323-24％ 4.09 2.77 2.27 4.05 7.10 11.246.10 3.42 2.13 1.48 1.27 0.98计算得小时高峰系数：7.21002424.11=⨯=h K2.2.2工业用户用气高峰系数工业用户用气的高峰系数主要与其用气设备的年工作日及生产班制有关，一般情况下，工业用户的月用气及日用气是较均匀的，主要考虑其小时不均匀性。
1）月高峰系数 工业企业的月不均匀性主要取决于生产工艺的性质，连续生产的工业企业及工业炉用气比较均匀，一般按均匀用气考虑。
即月高峰系数K m ＝1.02）日高峰系数工业用户在正常工作日的日用气量变化不大，但在停产及检修期则不用气，因此，其日高峰系数主要取决于年工作日数。
本设计不考虑工业用户的日用气不均匀性，日高峰系数K d ＝1.0。
3）小时高峰系数 工业用户用气的小时不均匀性主要与生产班制有关，在工作时间内，认为用气是均匀的，因此，小时高峰系数一般按下述数值选取：一班制用户：K h =3.00 二班制用户：K h =1.50 三班制用户：K h =1.00本设计中各工业用户都为一班工作制，因此取K h =3.00。
