斜屋面高支模施工方案一、门式架高支撑施工方法1、模板搭设⑴、门架按设计斜面坡度要求拉一条斜线，先沿屋脊梁开始排架，离柱边200mm排第一只架，每间距800mm放一只架，并拉上交叉连杆，排至梁的另一边的支承柱时，如果排架至柱的距离大于400mm时，将最后几排的门架排距由800mm调整为600mm，使最后一排排距符合要求。
底层架铺设后，再架设中层或上层架，然后加顶托，大致调整高度到预定平水，在顶托上放木枋，第一层枋沿梁轴方向，第二排枋垂直梁轴方向、间距300mm。
然后调整顶托高度，使梁底板调至预定高度，铺梁底板，固定梁底板，梁底板装好后再装梁侧板和楼面模板。
⑵、顺着卸屋面板坡度方向与门架的跨距方向一致的方法搭设斜板门式架。
斜板门式架一般取2榀为一组，斜屋面板的梯形或三角形的斜腰边处以临斜边处200mm增设钢管立杆或门式架，第二排枋成放射状放置。
第一层枋和顶托之间的三角形空隙采用三角形木楔块塞紧。
三角形木楔块须按照屋面坡度预制加工好。
⑶门式脚手架支撑体系要求在底部上200mm位置用万向扣扣一道钢管拉杆，纵横各一道，以保证整体性及稳定性。
在顶层架顶部下100mm纵横必须各扣一道钢管拉杆，以分散斜向压力。
⑷、在底层架横杆中央处扣一道通长拉杆，故整个支撑高度范围内设置水平拉杆如下：距楼面200mm设扫地杆，以上每个门式架设置一道水平拉杆；水平拉杆要通长设置，纵横方向均设，交接处用钢管扣扣住，在端部要顶到柱。
2、模板拆除根据混凝土七天及二十八天抗压试件试验报告，当混凝土达到拆模强度要求后，再安排拆除模板；对板及梁部分，强度要达到75％；对悬臂部分，跨度大于8m的梁，拆模强度要达到设计强度的100％。
模板拆除时，先松顶托，把顶托除下,利用原支撑体系做脚架,拆卸梁及楼面模板,最后拆除支撑体系。
二、质量保证措施⑴立柱就位前应放出控制线，使立柱尽量在同一直线上，以便与水平拉杆连接及使其满足间距要求。
⑵门架、立柱排放时要用线陀吊线，控制其垂直度。
斜屋面施工方双面支模
斜屋面施工方双面支模
一. 介绍
在建造斜屋面时，使用双面支模是非常重要的。
不仅可以提高建筑质量，同时也可以提高工作效率。
本文将详细介绍斜屋面施工方双面支模的相关知识。
二. 双面支模的选用
双面支模应选择质量好、强度高、稳定性好的材料。
一般选用钢结构支撑架或预制混凝土支撑架。
支撑架的稳定性、强度、承载能力、防滑性能等都应符合规范要求，以确保施工过程中的安全性能。
三. 施工准备
进行斜屋面施工时，首先需要做好施工准备工作。
包括清理施工现场、检查和维护所需的施工设备和施工材料，确保施工的平稳进行。
同时，还需要根据斜屋面的设计方案，选择合适的支撑架，并进行组装，以便支撑斜屋面的施工。
四. 双面支模的搭建
进行斜屋面施工之前，需要对双面支模进行搭建。
在搭建过程中，需要考虑斜屋面的角度和坡度，以确保支撑架和模板的安装位置和角度正确。
双面支模的搭建需要非常严格的控制，一旦出现错误或偏差，会直接影响到之后的施工质量和安全性能。
五. 施工过程中的注意事项
在施工过程中，一定要注意安全。
要对施工人员进行安全教育培训，确保施工人员有足够的施工经验和技能。
在施工过程中，要检查支撑架和模板的状况是否合格，以及施工现场的安全状况是否符合要求。
如果发现不合格或危险因素，要及时采取措施消除。
以上就是斜屋面施工方双面支模的介绍。
通过严格控制施工过程，选择合适的支撑架和模板，以及注重安全问题，我们可以确保斜屋面施工的顺利完成。
混凝土结构斜屋面施工技术探讨
混凝土结构斜屋面施工技术探讨摘要: 本文介绍了混凝土结构斜屋面施工技术，严控施工各个环节，多道设防，防止漏水等质量问题出现。
关键词: 建筑斜屋面；施工技术；水灰比；通常来说，我们常把屋脊与檐口内角大于30°～45°的斜屋面视为陡斜屋面，而小于30°的斜屋面则视为坦斜屋面。
按其骨架承重结构的材料分为钢架结构、木架结构、钢筋混凝土结构等；按其防水面层材料分为沥青油毡卷材屋面、铁皮屋面、塑料采光板屋面、玻璃钢屋面和各种瓦（琉璃瓦、石棉瓦、桑曲瓦、胶泥瓦等）屋面。
然而从使用效果来看,有些斜屋面的防水性能并不尽人意,漏水等质量问题时有发生。
如何在施工中克服这个通病,成为摆在我们面前的问题，下面我们就其施工工艺及防范措施做个简要的探讨。
设计措施防水问题关键在于“防”, 要采取多道设防,才可以避免漏水问题的出现[1 ] 。
具体斜屋面设计宜采用三道设防原则, 做法是: (从上到下) 彩色混凝土瓦, 挂瓦条30 ×50 , 聚苯板50 厚在挂瓦条间隔内满铺, 顺水条40×10 @500 , SBS 二布三涂,防水涂料, 20 厚1∶2.5 水泥砂浆找平, 现浇钢筋混凝土屋面板。
为了保证斜屋面的整体效果,可以把厨卫排汽管道内置于烟囱中,见图 1 ,这样做既美观,防水效果又好。
图1 烟囱、排汽管、节点施工图建筑材料选择2.1 模板宜采用钢木混合模板、整张大块多层胶合板、竹模板，除定型钢模板外，其板厚均不得少于25mm厚，木模板材质以落松最佳。
2.2 模板支撑系统的材料必须有足够的刚度。
模板横带大楞应是不小于截面规格,60mm×90mm的落松方，支柱应是不小于截面规格,60mm×120mm的落松方，如用圆木则圆木小头直径不小于80mm，且不得使用腐朽和椴木质材。
2.3 现浇屋面板的混凝土选用的水泥标号不得小于32.5级，砂子为中砂，卵石子粒径)10～30mm 为宜，混凝土的落度不得大于18cm，砂子的含泥量不得超过5%，石子的含泥量不得大于3%。
斜屋面模板专项施工方案
斜屋面模板专项施工方案1.工程概况某楼屋面为斜屋面，工程形状复杂，斜屋面高低错落，屋面斜板倾角为60°和30°，屋面模板工程施工难度大，劳动强度高，标高控制较难，模板等周转材料消耗量远远超出定额消耗量，为一次摊销。
屋面板有向外悬挑500mm的檐沟，檐口支架搭设困难。
屋面板上有老虎窗，给施工带来更大的难度，模板配置要求更高。
支撑体系搭设困难，整个支撑体系为满堂架支撑系统，控制好水平拉杆的设置和受力立杆的传力途径，采用扣件钢管架支撑，确保模板的稳定性和刚度。
2．材料屋面模板体系采用18厚木胶合板及50*100木档配置，模板支架系统采用φ48×3.0钢管扣件架满堂搭设。
3．模板工程施工方法及要点3.1施工顺序主体结构柱模安装→满堂架搭设→立梁模→铺斜屋面板→加固。
满堂架搭设前先在顶层板面阁楼屋面柱模定线安装，天沟预先支设放出轮廓线及控制标高线和斜屋面屋脊线及阴角线（整个坡屋面水平投影线）。
斜屋面标高为65.278m至66.400m不等。
搭架时按控制标高立好高点及低点立杆，扫地杠水平杆及纵横向剪力撑。
架子搭设完毕之后，在梁模板支设至斜屋面梁底，立梁侧膜、铺坡，枋与架提固定采用18#铁丝8字型绑扎，绑扎点间距不大于1000。
3.2斜屋面顶板支模要求（1）30°处采用单面模板法此法是斜屋面混凝土施工中较常用的简易法，但影响浇筑质量的方面较多，如屋面坡度的大小，模板的光滑程度和坍落度的影响等。
因混凝土无法按常规振捣而导致不密实，须待混凝土处于初凝阶段再振捣。
此时混凝土的可塑性降低，再振捣势必造成混凝土的内伤和裂纹。
为此，在施工中应采用一些措施，如控制混凝土的坍落度30-50mm，利用焊接板筋做抗滑移带和确定混凝土流向、分段施工等。
为了保证板面的平整度，随捣随用1：2．5水泥砂浆抹平。
（2）60°处为双面夹板法施工需要用短钢筋作支架，并加设止水片，以控制屋面厚度和止水、防渗。
坡屋面施工单面支模、双面支模施工

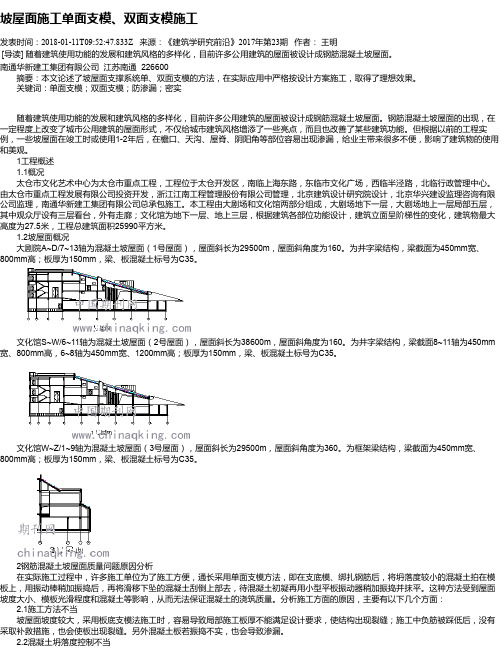

坡屋面施工单面支模、双面支模施工发表时间：2018-01-11T09:52:47.833Z 来源：《建筑学研究前沿》2017年第23期作者：王明[导读] 随着建筑使用功能的发展和建筑风格的多样化，目前许多公用建筑的屋面被设计成钢筋混凝土坡屋面。
南通华新建工集团有限公司江苏南通 226600 摘要：本文论述了坡屋面支撑系统单、双面支模的方法，在实际应用中严格按设计方案施工，取得了理想效果。
关键词：单面支模；双面支模；防渗漏；密实随着建筑使用功能的发展和建筑风格的多样化，目前许多公用建筑的屋面被设计成钢筋混凝土坡屋面。
钢筋混凝土坡屋面的出现，在一定程度上改变了城市公用建筑的屋面形式，不仅给城市建筑风格增添了一些亮点，而且也改善了某些建筑功能。
但根据以前的工程实例，一些坡屋面在竣工时或使用1-2年后，在檐口、天沟、屋脊、阴阳角等部位容易出现渗漏，给业主带来很多不便，影响了建筑物的使用和美观。
1工程概述1.1概况太仓市文化艺术中心为太仓市重点工程，工程位于太仓开发区，南临上海东路，东临市文化广场，西临半泾路，北临行政管理中心。
由太仓市重点工程发展有限公司投资开发，浙江江南工程管理股份有限公司管理，北京建筑设计研究院设计，北京华兴建设监理咨询有限公司监理，南通华新建工集团有限公司总承包施工。
本工程由大剧场和文化馆两部分组成，大剧场地下一层，大剧场地上一层局部五层，其中观众厅设有三层看台，外有走廊；文化馆为地下一层、地上三层，根据建筑各部位功能设计，建筑立面呈阶梯性的变化，建筑物最大高度为27.5米，工程总建筑面积25990平方米。
1.2坡屋面概况大剧院A~D/7~13轴为混凝土坡屋面（1号屋面），屋面斜长为29500m，屋面斜角度为160。
为井字梁结构，梁截面为450mm宽、800mm高；板厚为150mm，梁、板混凝土标号为C35。
文化馆S~W/6~11轴为混凝土坡屋面（2号屋面），屋面斜长为38600m，屋面斜角度为160。
现浇钢筋混凝结构坡屋面混凝土施工工法(2011年 坡度25～75°之间)_secret
坡屋面混凝土施工工法1.前言随着社会经济的发展，人们追求人居环境的要求不断提高，坡屋顶以其美观的造型、灵活多变的组合方式和良好的排水、隔热保温性能在各类建筑中的应用越来越广泛，而传统的简单木结构坡屋面已经不适应现代建筑的安全功能要求，应运而生的坡屋面混凝土结构也就随之广发应用。
但也因坡屋面不如平屋顶施工方便，坡面振捣困难、不易密实，天窗、通风孔等处因构造复杂，实际防水效果不尽如意，渗漏时有发生。
为有效解决此问题，我们在合欢阳光城工程施工过程中，对坡屋面钢筋混凝土结构的施工施工工艺进行了技术攻关，完成了本工法。
2.特点（1）钢筋混凝土工程结构坡屋面，具有造型美观、排水合理特点，又比传统木结构具有更高安全、耐久性能。
（2）本工法针对坡屋面施工的特殊情况，通过改进施工方法，合理解决了坡屋面混凝土振捣困难、不易密实，钢筋保护层和坡度控制不易的问题。
（3）保证结构施工一次完成，有效减少了返工、修补造成的经济损失，同时加快施工进度和减少垃圾排放。
3.适用范围现浇坡屋面钢筋混凝土结构适用于各类多层住宅、别墅、会所、厂房、仿古、商务建筑等。
本工法适用于坡度在25ْ～75ْ之间的现浇钢筋混凝土结构坡屋面施工。
4.工艺原理4.1采用专用马凳，有效保证钢筋保护层厚度控制准确。
4.2采用专门控制筋，保证坡面混凝土成型几何尺寸准确和构件截面厚度正确。
4.3大坡度屋面采用局部双面支模，既保留了单面支模施工方便的特点又解决了双面支模混凝土下料、振捣不易的特点。
4.4“点触式”振捣混凝土，用振捣器短时间、小面积、密间距插入混凝土直接接触坡面混凝土板底模方法振捣混凝土，保证振捣密实而混凝土不致过多坍塌。
4.5斜绑钢丝网，分块浇筑混凝土，钢丝网斜绑避免网下混凝土镂空形成蜂窝空洞。
5.施工工艺流程及操作要点5.1工艺流程：清模，浇水湿模，划分浇筑带→斜绑分块钢丝网、安装浇灌位置控制筋、保护层垫块复位检查→汽车泵将混凝土泵至坡屋面、对称上料→先梁后坡、由左（右）至右（左）、由下至上，用Φ30及Φ50振捣棒专人振捣→人工用铁锹及时向上收灰，补灰，连续浇筑→手提式平板振捣器二次振捣，木抹子配合初步找平→杠尺刮平，向上平行推进一电动抹子找平，斜面拉线厚度控制尺控制厚度→每步浇筑块接槎处理及混凝土初凝前坡面二次搓毛处理→湿水养护5.2操作要点5.2.1.模板制作安装1电脑模拟放线由于坡屋面一般造型复杂，变化较多且多为多面体型，很难在平面图纸中表述清楚。
坡屋面双面模板方案
目录1 工程概况： (2)2 编制依据： (2)2.1 专项方案编制目的： (2)2.2 斜屋面施工工艺原理 (2)2.3施工过程中的质量控制点 (3)2.4工艺流程 (4)3 具体施工方案 (4)3.1 模板工程 (4)3.2 钢筋工程 (9)3.3 混凝土工程 (9)4 安全注意事项 (10)5 安全措施 (11)1工程概况：工程项目：XXX工程地点：XXXX建设单位：XXX房地产开发有限公司设计单位：XX原构设计咨询有限公司勘察单位：XXX有限责任公司上海分公司监理单位：XXX工程监理有限公司总包单位：XXX建筑工程有限公司2编制依据：1、XXX二期四标施工图2、《屋面工程技术规范》GB50345-20123、《建筑施工高处作业安全技术规范》JGJ80-912.1 专项方案编制目的：为保证坡屋面的混凝土浇捣密实性，防止后期开裂与渗漏，以确保屋面板的结构安全和防水效果。
要求≥45°的屋面采用双面支模，为了满足上述要求，特编制坡屋面双面模板专项方案。
2.2 斜屋面施工工艺原理：本施工方法是在按要求安装好坡屋面底层模板后，再沿环屋面处按要求安装好面模并预留适当宽度适中的浇筑槽，然后依据坡屋面的走向沿坡底至坡顶的方向布置竖向钢管和横向龙骨，横向龙骨与底层模板间通过限位止水螺栓进行夹固、定位，以此来控制结构的厚度及安装面层模板的依据。
中间预留的浇筑槽面模按放样结果事先分级预制，安装时将事先预制的面层模板摆放进竖向龙骨之间，通过铁钉将面层模板与竖向龙骨钉牢即可。
泥水工绕坡屋面四周从预留浇筑槽浇筑已安装好一级模板的混凝土，木工绕坡屋面四周封闭浇筑槽，每封闭完一层浇筑槽后即可从第二级浇筑槽浇筑下一层混凝土。
采用逐层浇筑、逐层封闭的方法、相互依次循环进行，直至浇筑结束。
2.3施工过程中的质量控制点根据本工程屋面结构设计特点，从以下几个方面加以控制：1、由于本屋面工程屋面坡度较大而且转折较多，在施工过程中对各个部位（梁及板支模的下部、各个转折点）的标高进行控制及模板工程；2、对屋面结构钢筋成型、绑扎控制、上下保护层的控制；3、对商品砼坍落度及砼的浇捣顺序的控制。
屋面(斜屋面)施工方案
目录一、工程概况 (2)二、编制依据 (2)三、施工组织计划 (2)四、屋面工程控制要点 (4)五、屋面主体结构施工工艺 (4)（一）施工工艺流程 (4)（二）图纸复核 (4)（三）模板工程 (4)（四）钢筋工程 (6)（五）混凝土工程 (7)（六）安全防护工程 (11)六、质量保证措施 (11)七、安全施工措施 (13)八、文明施工措施 (13)一、工程概况本工程屋面坡度较大，约47度多。
此外斜板顶面结构较复杂，细部节点较多，施工难度较大。
为了保证屋面造型与设计效果一致，屋面的施工必须严格控制其屋面板、梁等各个细部的标高。
施工中特别要注意梁、板节点的平面位置及标高的处理，以及对现浇坡屋面砼浇筑质量的控制。
此外，由于屋面板坡度较大，混凝土浇筑质量不易保证，也是本工程坡屋顶的特点。
因此施工过程中必须做到施工安全及按图施工，提高工程质量，保障屋面工程的使用功能性良好的原则，依照国家现行施工质量验收规范的标准，进行斜屋面的施工；每道施工工序，严格在管理人员、监理单位的监督下进行，并对每道工序进行检查验收、评审，作出检验记录，并由监理人员签认备案。
二、编制依据1.本工程设计图纸；2.《混凝土结构工程施工质量验收规范》GB50204-20023.《工程建设标准强制性条文》2002年版4.《建筑工程施工质量验收统一标准》（GB50300-2001）5.《屋面工程质量验收规范》GB50207-20026.《弹性体改性沥青防水卷材》（GB18242-2000）7.《建筑施工安全检查标准》JGJ59-998.《建筑施工扣件式钢管脚手架安全技术规范》JGJ130-20019.《建筑施工高处作业安全技术规范》三、施工组织计划本工程采用项目经理负责制管理，由项目部直接管理，项目经理全权负责本项目的机械、材料和劳动力的组织及施工，项目管理架构如下：·施工机械及材料计划表序号 机械或设备名称 数量 额定功率 （KW ） 用于施工部位 备注 1 泵车 1 材料运输 2 钢筋切断机 5 3 钢筋加工 3 钢筋弯曲机 3 3 钢筋加工 4 调直切断机 2 3 钢筋加工 5 木工圆锯 2 3 模板加工 6 木工平刨车 2 3 模板加工 7 插入式振动器6 2.2 混凝土振捣 8 模板 8000m2 支撑体系 9 木方 20000条 支撑体系 10钢管40T支撑体系施工人员计划序号 工种 人数 备注 1 木工 50 2 钢筋工 30 3 砼工 12 4 电工 2 5 机修工 2 6信号工4项目经理技术负责人 施 工 员安 全 员质 检 员技 术 员测 量 员资 料 员四、屋面工程控制要点1、由于屋面坡度较大而且转折较多，在施工过程中对屋脊梁、檐口、汇（分）水线起止点等部位的标高必须精确控制；对于、坡度阴角线、坡度阳角线、檐口线、转角点、汇（分）水线起止点的定位必须精确；2、坡屋面模板支撑体系的稳固性必须加以控制。
73 斜屋面混凝土施工标准做法
73 斜屋面混凝土施工标准做法1 工艺原理本做法是对于大坡度斜屋面板采用双面封闭支模浇筑混凝土,对于小坡度斜屋面板采用支单面底模浇筑混凝土而制定的标准做法。
2工艺流程2.1大坡度(≥45°)斜屋面板混凝土浇筑工艺流程屋面板底模板支设钢筋绑扎面板封闭支设留设浇捣口混凝土浇筑封闭浇捣口面板拆模养护2.2 小坡度(＜45°)斜屋面板混凝土浇筑工艺流程模板支设钢筋绑扎混凝土浇筑养护3 施工要点3.1按设计坡度及施工方案支设好模板，当屋面坡度＜45°时模板按单面支设底模；当斜屋面坡度≥45°时，模板采用双面封闭支设，加固螺杆应采用止水螺杆，上表面模板平行檐口按照间距1800mm、宽度250mm留设通长浇筑振捣口，每段浇筑振捣完后及时封闭。
3.2 在板面双层双向钢筋之间应增设支撑马凳筋，支撑马凳筋不小于φ10；当板筋≥Φ12时，间距不大于1000mm×1000mm，当板筋＜Φ12时，间距不大于600mm ×600mm。
马凳支座点焊于板底筋上，在板面筋绑扎完毕后，将马凳焊接至板面筋。
3.3 混凝土原材料应选择合理级配砂石，对于单面支模，混凝土塌落度宜取100～120mm；对于双面支模，混凝土塌落度宜取140～160mm。
3.4由于斜屋面施工难度大并且不应留设施工缝；砼浇捣时采取边浇边退的方法，自下而上浇向屋脊，随浇随振。
单面支模时，混凝土采用平板振动器振捣；双面封闭支模时，采用振动棒插入振捣。
3.5按照屋面瓦挂瓦条安装要求及斜屋面防水保护层防滑要求预留短钢筋，对于采用全封闭支模的大坡度斜屋面板，可采用结构植筋方式留设短钢筋。
3.6 斜屋面两侧必须同步浇筑，严禁先浇完一侧到顶后再浇另一侧，防止水平推力酿成事故。
3.7浇筑完成的混凝土面层要找平压光，并用薄膜覆盖养护不少于14天。
图73-1 小坡度斜屋面模板支设实例图图73-2 小坡度斜屋面混凝土浇筑实例图图73-3 斜屋面混凝土观感实例图。
斜屋面结构工程施工技术
斜屋面结构工程施工技术摘要：本文介绍斜屋面结构工程的两种施工方法，分析存在质量问题及产生的原因，提出了改进的技术措施，并着重阐述双面支模关键技术。
关键词：斜屋面单面模板法双面模板法近年来，住宅楼的屋面大多采用斜坡屋面，这种斜屋面结构施工一般采用两种方法，即单面模板法和双面模板法。
本文根据笔者多年从事施工的实践，介绍两种支模的施工方法及存在问题,提出改正措施，重点阐述双面支模的施工技术。
1施工方法1.1单面模板法单面模板法是目前斜屋面混凝土施工中普遍采用的简易做法，适用于屋面坡度≤300的屋顶。
它的施工工序是：支撑底模、绑钢筋、后浇筑坍落度s＜10mm的干硬性混凝土并拍到模板上，再将滑移下坠的混凝土刮到上部去。
待混凝土接近初凝时，用手提小型平板振捣密实，并同时找平。
1.2双面模板法对于屋面坡度＞300且无法采用单面模板法施工的斜屋面，应采用双面模板法施工。
这种屋面的施工工序是：采用双面模板法支模，并用短钢筋做支架以保证混凝土板厚后，可采取分段浇捣，也可在上层模板上开设浇捣孔，并用坍落度较大的细石混凝土浇筑。
2质量问题及原因2.1单面模板法也许多工程实践中，用单面模板法施工的斜屋面混凝土在拆除模板后，虽未发现孔洞，但有个别的蜂窝现象。
若这些蜂窝状空隙是连通的，就很可能导致雨水渗漏，且不易查找漏雨点，因而很难进行修补。
影响单面模板法混凝土工程质量的因素较多。
如屋面坡度大小、模板光滑程度，钢筋表面形状及混凝土工作性质等。
由于斜屋顶混凝土的施工无法按常规振捣而导致不密实，在坡屋面单面模板上施工的混凝土拌合物主要靠自身凝滞力、模板面的摩阻力和钢筋网的扶持力来维持不再沿斜面下滑。
但是，当模板超过一定角度且混凝土受振捣作用时，由于模板对混凝土的摩阻力小于混凝土的下滑力，因而发生混凝土顺模板下滑的现象。
这种现象可能持续到混凝土初凝前，加之钢筋网等因素，将导致混凝土出现蜂窝状空隙，雨季雨水渗漏，从而影响整个结构物的安全性和耐久性。
