G6电器培训——整车配电及电路图

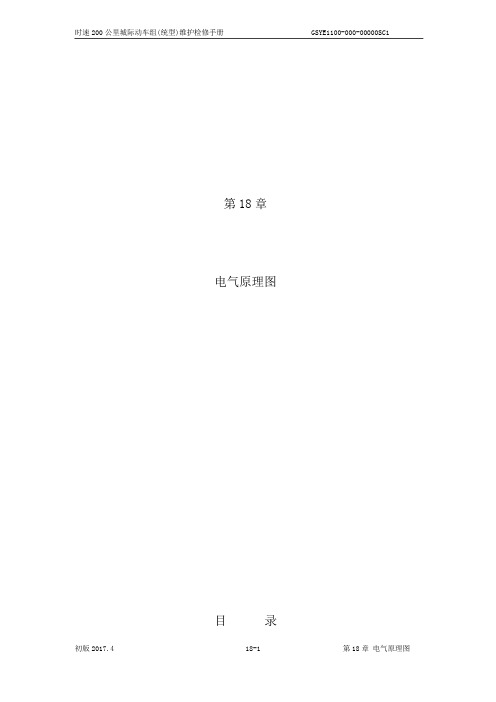

CRH6A型动车组维护说明书-第18章 电气原理图
第18章电气原理图目录18.1 18.2 18.3 18.4 18.5 18.6 18.7 18.8 18.9 18.10 18.11 18.12 18.13 18.14 18.15 18.16 18.17 18.18 18.19 18.20 18.21 18.22 18.23 18.24线号、代号、符号的定义 (4)主电路（GSYE1100-010-00001DY） (22)高压贯通设备电缆连接（GSYE1100-010-00006DY） (25)接地电路设备连接（GSYE1100-010-00007DY） (27)控制电路（GSYE1100-010-00003DY） (27)逻辑运行控制（GSYE1100-010-00008、9DY） (30)辅助电源电路系统图（GSYE1100-010-00012DY） (45)辅助电路（GSYE1100-010-00036～43DY） (48)直流电源系统图（GSYE1100-010-00013、14DY） (62)受电弓控制（GSYE1100-010-00010DY） (63)VCB控制（GSYE1100-010-00005DY） (65)3次电源扩展供电控制（GSYE1100-010-00016DY） (68)BKK接通控制（GSYE1100-010-00015DY） (69)设备远程控制（GSYE1100-010-00017、18DY） (69)辅助电源装置控制（GSYE1100-010-00019、20DY） (72)列车网络控制系统图（GSYE1100-010-00021DY） (73)中央控制装置、终端控制装置（GSYE1100-010-00022～31DY） (74)列车网络控制光缆连接（GSYE1100-010-00032DY） (75)开关门控制（GSYE1100-010-00033～35DY） (76)制动控制（GSYE1100-010-00049～52DY） (78)非常起动控制（GSYE1100-010-00053DY） (84)司机室空调控制（SFE100-010-00083DY） (87)空调控制（GSYE1100-010-00054～57DY） (87)显示器控制（GSYE1100-010-00048DY） (88)18.25信息控制装置输入及显示灯（GSYE1100-010-00058～65DY）、终端控制装置内部接线（GSYE1100-010-00066DY） (89)18.26 18.27 18.28 18.29 18.30 18.31 18.32 18.33 18.34 18.35自动过分相控制（GSYE1100-010-00070DY） (93)广播系统（GSYE1100-010-00044DY） (94)头罩车钩控制（GSYE1100-010-00073DY） (95)刮雨器控制（GSYE1100-010-00069DY） (96)烟火报警装置（GSYE1100-010-00045～47DY） (96)前照灯转换控制（GSYE1100-010-00068DY） (96)给水卫生控制（GSYE1100-010-00072DY） (99)电热玻璃控制（GSYE1100-010-00071DY） (100)影视和CCTV系统(GSYE1100-010-00076DY） (100)列车无线系统（GSYE1100-010-00067DY） (101)修订记录序号修改标题1修改内容初版发行编制\审核陈争\孙宁日期2017.4备注2 318.1线号、代号、符号的定义18.1.1关于线号的说明（1）线号的定义按照下述方法定义线号。
汽车电气设备总线路图
汽车电气设备总线路图一、汽车电系特点与组成一汽车电系特点1 低压直流：6V、12V、24V 2单线并联 3 负极搭铁二汽车电系组成1 电源系统：蓄电池、发电机、调节器等；2 起动系统：起动开关、起动继电器、起动机；3 点火系统：点火开关、点火线圈、火花塞等；4 照明系统5 信号与报警系统：6 仪表与显示系统：电流表、水温表、燃油表、机油压力表、充电指示灯等；7 辅助电器：电动雨刮器、空调等；8 电子控制系统：传感器、电控单元、执行器等二、汽车电路图的形式１、汽车布线图２、汽车线束图３、汽车电路原理图４、位置图：电器位置图、线束位置图等;三\桑塔纳轿车电路图的特点1．基本电路按系统依次排列整个电路都是纵向排列,同一系统的电路归纳在一起,在电路图中所占的篇幅局限在某一范围;2．整个电路很少转折交叉有些线路比较复杂的电器,为了使它们有机地连贯起来而不破坏图面的纵向性,采用断线代号法加以解决;小方框、底部电路号码３．整个电路突出以中央接线盒为中心１电路图上方第5条横线以上的部分表明了中央接线盒中安装的器件与导线; 4条横线,用来表示压装在中央接线盒塑料盘身内的成型铜片;“30”：常火线;直接与蓄电池正极相接的火线；“15”：小容量火线;从点火开关15接柱引出的,受点火开关控制的小容量用电器的供电线；“X”：大容量火线;受减荷继电器控制的大容量用电器的供电线,只有当减荷继电器触点闭合时,才能将30线的电流引入X线；“31”：搭铁线;它与中央接线盒支架搭铁点相连接;２第5条横线上标有中央接线盒背面插接器的代号,后面的数字表明了该插接器连接的导线在插接器中的插孔位置;D23 ;凡是接点标有同一代号的导线都在车上的同一线束内 ;继电器表示方法：继电器－J、数字－位置、分数分母－插脚的标号,分子－相应的插孔熔断器的表示方法：熔断器－Ｓ、数字－位置、额定电流;S5连接插头表示方法：连接插头－T、分数分子－插座孔数,分母－连接导线对应的孔的序号T29／15搭铁线表示方法：底部横线,带圈的数字代号接地部位;不是所有电器都直接与金属车体相连接而搭铁的,有的通过接地插座,有的则通过其它电器或电子设备再接地连接;。
比亚迪G6整车电器原理图手册
电器原理图目录第一节维修手册说明 (2)第二节电器件位置分布图 (3)第三节继电器、保险丝位置分布图 (6)一、仪表板配电盒 (6)二、前舱配电盒 (12)三、仪表板线束外挂继电器座及外挂保险盒（483QB与476ZQA一致） (17)四、前舱小继电器盒与保险盒（仅476ZQA） (19)五、前舱小继电器盒与保险盒（仅483QB） (22)六、顶棚外挂继电器（483QB与476ZQA一致） (23)第四节低压线束布置图 (24)第五节整车搭铁位置分布图 (75)第六节电器原理图 (83)第一节维修手册说明●本手册中的线束零部件明细编号规则参照BYDXS-SG-001-2008中的要求。
●本手册中的接插件命名、配电盒接口命名、电路维修图中保险，继电器等回路元素编码规则参照BYDXS-SG-001-2008中的要求。
●本手册中的接插件孔位定义按照比亚迪汽车工程研究院电器部线束科默认数法来原则来定义，但对于特殊接插件的孔位定义规则参照BYDXS-SG-008-2008中的要求来。
●本手册中的电路维修图配置包括经济款（*3）、旗舰款（*4），未注说明者泛指豪华款和尊贵款。
动力总成包括MT-483QB、476QZA系列。
ABS系统包括BOSCH 9，DELPHI7.8系列。
●本手册中的电路维修除电路图外还包括用电器接地网络图，仪表板配电盒内部配电图。
●本手册中的电路图中的线色说明如下：第二节电器件位置分布图一、前舱●电器件位置分布图1（前舱）（1）ABS控制单元及阀体总成（2）电喷ECU（476QZA）（3）前舱配电盒二、驾驶室●电器件位置分布图2（驾驶室—仪表台、地板）1-仪表板配电盒及BCM模块2-倒车雷达3-前灯高度调整ECU4-组合仪表5-组合开关6-转向轴锁7-DAB8-PAB10-网关11-CD主机兼空调面板12-电喷ECU（483QB）13-安全气囊ECU14-点烟器15-外置功放16-I-Key ECU18-车载TV模块6三、顶棚5●电器件位置分布图4（顶棚-后搁物板）（1）前室内灯（2）天窗电机（3）天线放大器（4）高频接收器（5）胎压检测模块第三节继电器、保险丝位置分布图一、仪表板配电盒●仪表板配电盒位置示意（1）仪表板配电盒（1）仪表板配电盒总成1.1接插件编号示意图1.2.保险、继电器编号及规格（483QB ）K2-8 闪光继电器K2-7 启动及切断继电器K2-6 油泵继电器K2-5 电动车窗继电器K2-4 主继电器K2-3 点烟器继电器K2-2 A/T继电器K2-1 ETV继电器F2-33F2-32F2-31F2-30F2-29F2-28F2-27F2-26F2-25F2-24F2-23F2-12F2-13F2-14F2-15F2-16F2-17F2-18F2-19F2-20F2-21F2-22F2-11F2-10F2-9F2-8F2-7F2-6F2-5F2-4F2-3F2-2F2-110A备用FG/1前灯洗涤30AFG/220A车载冰箱右前电动座椅7.5A雨刮F2/3330ASRS15A F2/32F2/317.5A控制模块IG1F2/3015A外后视镜加热除霜备用EMSETV电机起动机点火线圈15A7.5A左后窗电机右前窗电机电动天窗20A20A20A20A20A左前电动座椅20A 25A20A20A后雾灯点烟器15A规格编号说明10A 7.5AF2/12F2/11F2/1020AF2/9F2/8F2/77.5AF2/6F2/515AF2/410AF2/37.5AF2/2说明编号F2/1规格20AF2/13F2/14F2/15F2/16F2/17F2/18F2/19F2/20F2/21F2/22F2/23F2/24F2/29F2/28F2/27F2/26F2/2515A说明编号规格15A门锁电机门灯、室内灯控制模块常电电源音像常电座椅加热备用转向轴锁解锁IG2左前窗电机右后窗电机内后视镜20A主继电器15A15A油泵电机15A 洗涤电机CVT二档电7.5ACVT常电保险K2-8闪光继电器起动机油泵20A 20A电动车窗主继电器K2-7K2-6K2-5K2-4K2-3K2-2K2-120A30A 说明编号规格30AETV电机AT点烟器30A20A继电器1.3.保险、继电器编号及规格（476ZQA ）F2/1门锁电机F2/2室内灯F2/3多路集成控制器F2/4音像系统F2/6后雾灯F2/7座椅加热F2/14IG2F2/15天窗电机F2/16左前窗控F2/17右后窗控F2/23电喷主继电器ⅠF2/24油泵电机F2/26 发动机ECUF2/27预留F2/28洗涤电机F2/29外后视镜加热F2/31继电器控制模块F2/32SRS ECUF2/33雨刮系统K2-1电喷主继电器ⅡK2-2AT继电器K2-3点烟器继电器K2-4电喷主继电器ⅠK2-5电动窗继电器K2-6燃油泵继电器K2-7起动机继电器K2-8闪光继电器F2/5点烟器F2/20内后视镜方向显示F2/8主驾电动座椅F2/11预留保险F2/12氧传感器F2/13转向轴锁F2/21电机控制模块F2/9预留保险F2/22起动机F2/25电喷主继电器ⅡF2/18右前窗控F2/19左后窗控F2/10副驾电动座椅F2/30预留保险CVT常电7.5A洗涤电机15A 油泵电机15A30A主继电器120A ACC电右后窗电机左前窗电机IG2转向轴锁解锁备用座椅加热音像常电控制模块常电电源门灯、室内灯门锁电机15A规格编号说明15AF2/25F2/26F2/27F2/28F2/29F2/24F2/23F2/22F2/21F2/20F2/19F2/18F2/17F2/16F2/15F2/14F2/1320A规格F2/1编号说明F2/27.5AF2/310AF2/415AF2/5F2/67.5AF2/7F2/8F2/920AF2/10F2/11F2/127.5A10A 说明编号规格15A点烟器后雾灯20A20A25A20A 左前电动座椅20A20A20A20A20A电动天窗右前窗电机左后窗电机7.5A15A TCU 起动机EMS备用外后视镜加热除霜15AF2/30控制模块IG17.5AF2/31F2/3215A SRS30A F2/33雨刮7.5A右前电动座椅备用10A备用主继电器2熔断器继电器20A30A点烟器15A规格编号说明30A 20A K2-1K2-2K2-3K2-4K2-5K2-6K2-7主继电器1电动车窗20A 20A 油泵起动机闪光继电器K2-8主继电器2备用二、前舱配电盒●前舱配电盒位置示意图（1）前舱配电盒2.1 前舱配电盒（483QB ）K1-5高速冷凝风扇继电器K1-4高速散热风扇继电器K1-3后除霜继电器K1-2压缩机继电器K1-1前鼓风机继电器F1-21F1-24门窗电机F1-25点火开关F1-22主保险F1-23主保险预留F1-19F1-20F1-18F1-16F1-17F1-15F 1-14F 1-13F1-10F1-11F1-12F1-9F1-8F1-7F1-6F1-5F1-4F1-3F1-2F1-11#点火开关50AF1/23-2窗控系统F2/15~F2/1950AF1/23-1规格编号说明预留70A F1/22-2主保险125AF1/22-1鼓风机40AF1/21F2/7~F2/11F1/2040AEMSF1/1840A ABSF1/1940A F1/1725A ABSF2/1~F2/6转向、告警灯高速散热风扇前雾灯10A右近光灯左近光灯10A左远光灯10A右远光灯10A规格F1/1保险丝编号说明F1/2F1/3F1/4F1/520AF1/615AF1/77.5A F1/820A F1/915A F1/1030AF1/1120AF1/127.5A 40AF1/1640A F1/1520AF1/14说明编号F1/13规格15A小灯MCU EMS低速散热风扇压缩机喇叭、制动灯后除霜2#点火开关K1-5K1-4K1-3K1-2规格K1-1编号说明20A30A20A20A鼓风机后除霜压缩机高速散热风扇高速冷凝风扇30A继电器比亚迪汽车 G6轿车维修手册2.2前舱配电盒（476ZQA ）K 1-1前鼓风机继电器K 1-2压缩机继电器K 1-3后除霜继电器K 1-4前雾灯继电器K 1-5昼行灯继电器F 1/1右远光灯F 1/2左远光灯F 1/3左近光灯F 1/4右近光灯F 1/52#点火开关F 1/6小灯F 1/7M C U F 1/8预留F 1/9E M SF 1/10前雾灯F 1/11昼行灯F 1/12压缩机F 1/14喇叭、制动灯F 1/13转向、告警灯F 1/15后除霜F 1/18E M SF 1/17A B S F 1/19A B S F 1/16照明、C A N 模块辅助电源F 1/20电动座椅F 1/21鼓风机F 1/23-1 窗控系统 50AF 1/23-2 点火开关 50AF 1/22-1主保险 125AF 1/22-2电子风扇50A2#点火开关后除霜喇叭、制动灯压缩机前雾灯EMSMCU 小灯15A规格F1/13编号说明F1/1420AF1/1540A F1/1640A7.5A F1/1215AF1/1120AF1/1015A F1/920A F1/87.5A F1/715AF1/620AF1/5F1/4F1/3F1/2说明编号F1/1规格10A右远光灯10A左远光灯10A左近光灯右近光灯10A备用昼行灯转向、告警灯F2/1~F2/6ABS25A F1/1740A F1/19ABS40A F1/18EMS40AF1/20F2/7~F2/11F1/2140A鼓风机F1/22-1125A主保险F1/22-250A电子风扇说明编号规格F1/23-150A窗控系统F2/15~F2/19F1/23-21#点火开关熔断器继电器30A前雾灯压缩机后除霜鼓风机15A20A30A20A说明编号K1-1规格K1-2K1-3K1-4K1-5昼行灯三、仪表板线束外挂继电器座及外挂保险盒（483QB 与476ZQA 一致）● 仪表板线束外挂继电器座及外挂保险盒位置示意图 1-外挂继电器座1、IG1继电器 3-外挂继电器座2（1）仪表板线束外挂IG1继电器、外挂继电器座1KG-3ACC 继电器座41253IG2继电器座KG-210876KG-5右转向灯继电器座1315121120181716左转向灯继电器座KG-4KG-1IG1继电器座4231K G-3K G-220A20A70AKG-1IG1继电器IG2继电器ACC 继电器K G-4右转向灯继电器20AK G-5左转向灯继电器20A（3）仪表板线束外挂继电器座2外后视镜除霜继电器座1KG-65327610KG-78座椅加热继电器座座椅加热继电器20A外后视镜除霜继电器KG-7KG-620A说明编号规格四、前舱小继电器盒与保险盒（仅476ZQA）●前舱小继电器盒及保险盒位置示意图1-4#小继电器盒2-3#保险盒（1）4#小继电器盒K4-1制动真空泵继电器K4-2冷却液循环泵继电器F4/6冷却液循环泵F4/5制动真空泵F4/1大灯洗涤F4/2TCUF4/4制动真空泵、冷却液循环泵15AK4-1制动真空泵15AK4-2冷却液循环泵继电器30AF4/1大灯洗涤30AF4/2TCU熔断器F4/3F4/4F4/5F4/630A30A15A15A备用F4/5～F4/6制动真空泵冷却液循环泵（2）3#保险盒F3/150A F3/250A F3/3125A F3/470AEPS预留50A 50A规格编号说明70AF3/1F3/2F3/3F3/4125A前舱配电盒2备用主保险五、前舱小继电器盒与保险盒（仅483QB ）1－前横梁线束外挂继电器盒KC-2低速风扇继电器KC-1接前雾灯继电器108653172低速风扇20A前雾灯20AKC-2规格编号说明KC-1六、顶棚外挂继电器（483QB 与476ZQA 一致）1-天窗外挂继电器135681072接天窗关闭继电器KP-2接天窗开启继电器KP-1天窗关闭20AKP-2KP-120A天窗开启规格编号说明第四节低压线束布置图●线束布置图——G6整车线束分布图●线束布置图4.1 ——左前门线束T04T0561711T063146T032310111T0931T0821T12TJ021384T1115T1013T0712T2JT2K左前门线束TJO1●线束布置图4.2 ——右前门线束● 线束布置图4.3 ——左后门线束213146V04V07V0531V0921V061346791013141718202123V102136V03V0815V02VJ01左后门线束●线束布置图4.4 ——右后门线束21W0815W036312W06W09W1013W05W0212W07W046413WJ012321201817141310976431右后门线束●线束布置图4.5 ——顶棚线束P0331P04P06P0712P0214P0912P2I51P081086531PJ01201312541顶棚线束●线束布置图4.7——仪表板线束483QB：483QB：476QZA：476QZA：G18G201463G21G57M6G458321G71166312G2TG2S12G2AG2R31G2MGJ14125141320GJ04G2N4544434140383734332827252420191312761G2X36393527203334261712191651114仪表板线束（1）仪表板线束（2）G46G39G42G7016712G29171361712G83G32G4412761G64G27G60M6G363014151G75GJ0541GJ13G11B8415G33G72G16G2QG15AG2P3014151仪表板线束（3）G6651014G771054121G7621G28G63G22G62G6116871G4712G73192110G34G8118916G4822101112110411652817GJ10GJ09GJ08145121320GJ07G3841G35BG35AG31G30178161724仪表板线束（4）G74G53162010111GJ122413121GJ1151061GJ82G4912111222413121G52G581561016712G50G3713568102018161513112123252628301356810201816151311G67仪表板线束（5）●线束布置图4.8 ——地板线束K171K12K22M6K34K3512K1312K14K33M6621315410K271103217161K21K411K401K10K2311K37K31K381346791013141718202123KJ04K1812K20KJ03K2FK2HK2G231K2EKJ0134171812510KJ02201312541地板线束（1）KJ051346791013141718202123K11K15K16141320K2551212K3915610KJ43K32121111022K26201341512KJ07KJ06141320512K244321K4212K362321201817141310976431KJ09K1912KJ0815163417282地板线束（2）。
G6电器培训——典型电器系统(信息化教学大赛,参赛,说课,教学设计)
讲师：*****
1
1 2 3 4
CAN-BUS 疲劳预警系统 前灯光束调整ALS 刮水系统 灯光系统 后部发光LOGO
7 8 9
电动车窗 智能钥匙系统 组合仪表 驻车辅助系统 多媒体系统 空调系统
10 11
12
2
5 6
1
CAN-BUS
CAN全称为“Controller Area Network”，即控制器局域网， 是国际上应用最广泛的现场总线之一。
0-5Km/h ≤ 56°
人眼闭合超过2s
perclos值：闭着眼睛帧数所占总帧数的比值 14
2
信号采集流程图
疲劳预警系统
过程：先找到脸部，然后 分割脸部，找到眼睛。再 根据眼睛是否闭合的时间 长度、频率判定--闭眼3s--报警； 头动不报警；
疲劳预警系统
摄像头采集人脸 眼睛数据
17
3
前灯光束调整系统ALS
ALS系统，能够根据车辆负 载的变化自动调整近光灯 的垂直倾角，其既能保障 驾驶人员的前方视野，同 时能预防会车时由于灯光 过高而产生的目眩危险的 产生。
18
3
系统组件
前灯光束调整系统ALS
车灯调节器
ALS 主ECU
车灯调节器
车身高度传感器
19
3
安装位置
前灯光束调整系统ALS
7
1
CAN-BUS
接上G80连接器，从连接器后端引线，检查各端子电压 ；
端子号 G80-2 -车身地 G80-4 -车身地 G80-6 -车身地 线色 W/L P P 端子描述 车速信号 B-CANH-1 F-CANH 条件 有车速 始终 始终 正常值 车速信号波形 2.5~3.5V 2.5~3.5V
OH6系统整车功能接线方式说明_RV2
OH6系统常用整车功能应用说明RV22015/4/28Woodward Governor Company 1000 East Drake RoadP.O. Box 1519Fort Collins, CO 80522-1519 USA Tel: 970-482-5811Fax: 970-498-3058为更好地理解和应用伍德沃德OH6系统整车功能特准备此手册，手册对OH6系统支持的整车功能，相应接线方式及注意事项做了简要介绍，如需详细了解各功能请参考相关系统应用手册。
同时手册内容会随着实际应用情况作出一定修订，参阅之前请确认为最新版本。
使用须知：1．手册中涉及两种开关信号：常开式开关和点触式开关，两种开关的示意图如下所示：常开式开关点触式开关实际应用时务必确认开关类型使用正确，否则将导致功能无法实现或不能正常工作2．相对于外部执行器的驱动控制电流，对应ECU针脚能够支持的最大电流有限。
为避免ECU 损坏，对于除灯泡以外的外部执行器的驱动控制，都需要通过继电器间接执行以实现电气隔离。
ECU不能直接驱动控制除灯泡以外的外部执行器，否则将造成ECU损坏。
接线示意图如下所示：3. 所有接线示意图均基于常见的接插件信息绘制，实际应用时需要根据实际使用的接插件插针布置情况接线，同时需要保证所用部件特性与系统要求一致；如果实际所用部件特性与要求不一致，需确认该部件是否可用，对应的标定文件中的相关设置也需要更改。
4．OH6系统ECU接插件插针布置图如下所示：1.脚踏板信号（APP）1.1功能介绍OH6系统支持两种类型的脚踏板信号输入：带怠速确认开关脚踏板和双模拟量信号脚踏板，两种脚踏板的信号示意图分别如下所示：带怠速确认开关脚踏板信号示意图双模拟量信号脚踏板信号示意图1.2接线方式两种脚踏板信号的接线示意图如下所示。
带怠速确认开关脚踏板信号使用的ECU针脚是：脚踏板位置信号（APP1）：AF3；怠速确认开关信号（IVS）：AG1。
重汽HOWO-TX国六车型电气原理图（2020版）
重汽HOWO-TX国六车型电气原理图（2020版）HOWO-TX国VI车型电气原理图（2020-01）版-01本电气原理图为该车型截止2020年03月27日技术状态，如有更改，恕不另行通知。
HOWO-TX国VI车型电气原理图（2020-01）版-02本电气原理图为该车型截止2020年03月27日技术状态，如有更改，恕不另行通知。
HOWO-TX国VI车型电气原理图（2020-01）版-03本电气原理图为该车型截止2020年03月27日技术状态，如有更改，恕不另行通知。
HOWO-TX国VI车型电气原理图（2020-01）版-04本电气原理图为该车型截止2020年03月27日技术状态，如有更改，恕不另行通知。
HOWO-TX国VI车型电气原理图（2020-01）版-05本电气原理图为该车型截止2020年03月27日技术状态，如有更改，恕不另行通知。
HOWO-TX国VI车型电气原理图（2020-01）版-06本电气原理图为该车型截止2020年03月27日技术状态，如有更改，恕不另行通知。
HOWO-TX国VI车型电气原理图（2020-01）版-07本电气原理图为该车型截止2020年03月27日技术状态，如有更改，恕不另行通知。
HOWO-TX国VI车型电气原理图（2020-01）版-08本电气原理图为该车型截止2020年03月27日技术状态，如有更改，恕不另行通知。
HOWO-TX国VI车型电气原理图（2020-01）版-09本电气原理图为该车型截止2020年03月27日技术状态，如有更改，恕不另行通知。
HOWO-TX国VI车型电气原理图（2020-01）版-10本电气原理图为该车型截止2020年03月27日技术状态，如有更改，恕不另行通知。
HOWO-TX国VI车型电气原理图（2020-01）版-11本电气原理图为该车型截止2020年03月27日技术状态，如有更改，恕不另行通知。
HOWO-TX国VI车型电气原理图（2020-01）版-12本电气原理图为该车型截止2020年03月27日技术状态，如有更改，恕不另行通知。
全车电路的检修培训课件PPT(共40张)
三、插接器
分线束与分线束之间，线束与用电设备之间、线束与开关之间的连接采用插接器。插接器不能松动、腐蚀，其上有锁紧装置。为了避免安装中出现差错，插接器还制成不同的规格、形状。
汽车电路图 随着汽车电子技术的发展，汽车电路图变得越来越复杂，如何快速而准确地识读汽车电路图是汽车维修人员应该掌握的主要内容。汽车电路图常见的表达方式有线路图、原理图和线束图3种。 线路图是传统的汽车电路图表达方式，它将汽车电器在车上的实际位置相对应地用外形简图表示在电路图上，再用线条将电路、开关、保险装置等和这些电器一一连接起来。 线路图
二、汽车电采用了断线带号法解决交叉问题，通过地址码查找的办法，查出电路走向及相互连接关系。
11、人生的某些障碍，你是逃不掉的。与其费尽周折绕过去，不如勇敢地攀登，或许这会铸就你人生的高点。 12、有些压力总是得自己扛过去，说出来就成了充满负能量的抱怨。寻求安慰也无济于事，还徒增了别人的烦恼。 13、认识到我们的所见所闻都是假象，认识到此生都是虚幻，我们才能真正认识到佛法的真相。钱多了会压死你，你承受得了吗?带，带不走，放，放不下。时时刻刻发悲心，饶益众生为他人。 14、梦想总是跑在我的前面。努力追寻它们，为了那一瞬间的同步，这就是动人的生命奇迹。 15、懒惰不会让你一下子跌倒，但会在不知不觉中减少你的收获;勤奋也不会让你一夜成功，但会在不知不觉中积累你的成果。人生需要挑战，更需要坚持和勤奋! 16、人生在世：可以缺钱，但不能缺德;可以失言，但不能失信;可以倒下，但不能跪下;可以求名，但不能盗名;可以低落，但不能堕落;可以放松，但不能放纵;可以虚荣，但不能虚伪;可以平凡，但不能平庸;可以浪漫，但不能浪荡;可以生气，但不能生事。 17、人生没有笔直路，当你感到迷茫、失落时，找几部这种充满正能量的电影，坐下来静静欣赏，去发现生命中真正重要的东西。 18、在人生的舞台上，当有人愿意在台下陪你度过无数个没有未来的夜时，你就更想展现精彩绝伦的自己。但愿每个被努力支撑的灵魂能吸引更多的人同行。 19、积极的人在每一次忧患中都看到一个机会，而消极的人则在每个机会中看到了某种忧患。莫找借口失败，只找理由成功。 20、每一个成就和长进，都蕴含着曾经受过的寂寞、洒过的汗水、流过的眼泪。许多时候不是看到希望才去坚持，而是坚持了才能看到希望。 1、有时候，我们活得累，并非生活过于刻薄，而是我们太容易被外界的氛围所感染，被他人的情绪所左右。 2、身材不好就去锻炼，没钱就努力去赚。别把窘境迁怒于别人，唯一可以抱怨的，只是不够努力的自己。 3、大概是没有了当初那种毫无顾虑的勇气，才变成现在所谓成熟稳重的样子。 4、世界上只有想不通的人，没有走不通的路。将帅的坚强意志，就像城市主要街道汇集点上的方尖碑一样，在军事艺术中占有十分突出的地位。 5、世上最美好的事是：我已经长大，父母还未老;我有能力报答，父母仍然健康。 6、没什么可怕的，大家都一样，在试探中不断前行。 7、时间就像一张网，你撒在哪里，你的收获就在哪里。纽扣第一颗就扣错了，可你扣到最后一颗才发现。有些事一开始就是错的，可只有到最后才不得不承认。 8、世上的事，只要肯用心去学，没有一件是太晚的。要始终保持敬畏之心，对阳光，对美，对痛楚。 9、别再去抱怨身边人善变，多懂一些道理，明白一些事理，毕竟每个人都是越活越现实。 10、山有封顶，还有彼岸，慢慢长途，终有回转，余味苦涩，终有回甘。 11、失败不可怕，可怕的是从来没有努力过，还怡然自得地安慰自己，连一点点的懊悔都被麻木所掩盖下去。不能怕，没什么比自己背叛自己更可怕。 12、跌倒了，一定要爬起来。不爬起来，别人会看不起你，你自己也会失去机会。在人前微笑，在人后落泪，可这是每个人都要学会的成长。 13、要相信，这个世界上永远能够依靠的只有你自己。所以，管别人怎么看，坚持自己的坚持，直到坚持不下去为止。 14、也许你想要的未来在别人眼里不值一提，也许你已经很努力了可还是有人不满意，也许你的理想离你的距离从来没有拉近过......但请你继续向前走，因为别人看不到你的努力，你却始终看得见自己。 15、所有的辉煌和伟大，一定伴随着挫折和跌倒；所有的风光背后，一定都是一串串揉和着泪水和汗水的脚印。 16、成功的反义词不是失败，而是从未行动。有一天你总会明白，遗憾比失败更让你难以面对。 17、没有一件事情可以一下子把你打垮，也不会有一件事情可以让你一步登天，慢慢走，慢慢看，生命是一个慢慢累积的过程。 18、努力也许不等于成功，可是那段追逐梦想的努力，会让你找到一个更好的自己，一个沉默努力充实安静的自己。 19、你相信梦想，梦想才会相信你。有一种落差是，你配不上自己的野心，也辜负了所受的苦难。 20、生活不会按你想要的方式进行，它会给你一段时间，让你孤独、迷茫又沉默忧郁。但如果靠这段时间跟自己独处，多看一本书，去做可以做的事，放下过去的人，等你度过低潮，那些独处的时光必定能照亮你的路，也是这些不堪陪你成熟。所以，现在没那么糟，看似生活对你的亏欠，其实都是祝愿。
汽车车身电气设备检修 模块六 电路图的识读与分析
课题2 汽车电路图的识读
电路图的常用电气符号
虽然不同 车型的电路 图不相同， 但汽车电路 图所采用的 符号大体相 同。汽车电 路图中使用 的各种常用 电气符号如 表所示。
电路图识读要领
1. 牢记电气图形符号 2. 熟记电路标记符号 3. 掌握各种开关在电路中的作用 4. 浏览全图，分割各个单元系统 5. 牢记回路原则
那么，常见的汽车电路图有哪些？电路图中的 一些符号都代表什么？怎么样才能读懂汽车电路图 ？本模块将着重介绍这些问题。
知识链接
一张电路图中，一定存在着某些局部复杂一时 难以看懂的电路，这时可以放弃该部分电路，先从 简单易懂的电路看起。等看懂其他电路后，再结合 已看懂的电路来重点分析剩余难懂的电路。这样既 缩短了读图时间，又提高了读图准确性。
汽车电器布线图
汽车电器布线图也叫汽车电器线路图。是传统的汽 车电路表达方法。汽车电器布线图就是根据汽车各电器 设备的外形和实际安装位置，用相应的图形符号和合理 的导线布置将电路中的电源、开关、用电器等用导线一 一连接起来所构成的电路图。
汽车电器布线图也有自身的缺点，布线图中线路密 集、纵横交错，不能清晰简洁地反映出电器系统的工作 原理，给读图、查找和分析故障带来很大的不便。需要 较长时间才能读懂，随着汽车上电器设备的增多，也不 可能把所有电器设备画到一张图上，因此这样的图会越 来越少。
课题1 汽车电路图的分类
由于电路是由导线连接而成的，又可以把电路称为 线路。汽车电路图就是用来表达汽车电路的特殊图形。
汽车电路图可以用来表达整车电路，也可以用来表 达局部电路。局部电路又叫单元电路或部分电路。汽车 电路图通常可以分为电源电路、启动电路、点火电路、 燃油喷射电路、照明信号电路、仪表电路、自动变速器 电路等局部电路。整车电路就是汽车用电设备总电路， 通常将汽车上各种电器设备按照它们各处的工作特点和 相互联系，通过各种开关、配电装置用导线把它们合理 地连接起来而构成的整体电路。汽车电路图不仅可以用 来表达汽车电路，还可以表示各用电设备、线束等在车 上的具体位置。
整车电气原理图怎么看
整车电气原理图怎么看
要理解整车电气原理图，可以按照以下步骤进行：
1. 首先，将整车电气原理图分为不同的功能模块，如动力系统、照明系统、仪表盘系统等。
2. 针对每个功能模块，可以根据原理图中的元件、连接线和符号来推测其功能和作用。
例如，电源符号表示供电源的位置，电机符号表示电动机的位置等。
3. 参考原理图中的线路连接，观察元件之间的连接方式和跳线等信息，可以了解各个功能模块之间的关联关系。
4. 注意观察原理图中的箭头符号，它们表示电流的流动方向。
5. 在原理图中，还可能出现一些标记或编号，如电阻器的阻值、电容器的容值等，这些可以帮助进一步理解电路的具体细节。
6. 最后，将各个功能模块的信息整合起来，形成对整车电气系统的整体认识。
在阅读原理图时，我们需要注意文中不能有标题相同的文字，这样可以帮助我们更好地理解电路的结构和功能。
同时，多与实际车辆进行对照，通过观察车辆上的电气元件和线路来加深理解。
另外，还可以查阅相关的电气原理资料，以便更深入地了解整车电气系统的工作原理。
汽车电气讲义设备总线路
16
二、组成 由三大部分组成： 1. 各种传感器及信号开关；2.电控单元；3.执行器。
传 感
电控单元
执 行
器
ECU
器
德国ECU——Electronic Control Unit 日本ECM 美国PCM表示。
17
19
20
21
(1)传感器—— 空气流量传感器、温度传感器、曲 轴位置传感器、转速传感器、节气门位置传感 器、爆震传感器 等有些是模拟信号、有些是数 字信号，电脑分情况处理。
汽车电气设备总线路
精品jin
二、汽车电器设备线路类型
1.汽车线路图分类 分类： 整车线路和 单元线路。
整车线路分为： ①汽车电路线路图（布线图）
②汽车线路原理图
③汽车线束图
2.汽车电路线路图（布线图） 布线图是按照汽车电器在车身上的大体位置来进
行布线的，它可真实反映汽车电器的相互连接情 况，安装实际位置，外型等，是进行汽车电器故 障诊断、维修的重要资料。特别便于现场工人操 作使用。
（前面介绍的电路，都可按以上方法分析。汽车 电路识读有专门的介绍书籍，要经过一定的努力 才能掌握。以上是一般电路的识读方法。）
※电脑控制电路图的识读方法
在汽车电路中电脑应用越来越广泛，如：燃油喷射、自动变、 点火控制、ABS防抱死、悬架控制、安全气囊、防盗装置等。
14
一、电脑控制分类： 1.分置式； 2.集中式(现代广泛采用）
5
6
桑塔纳2000 空调电路 与现代全自动空调的控制思想接近很接近。
7
优点： （1）减少电线的曲折与交叉，布局合理，图面简洁、清
晰，图形符号考虑到元器件的外形与内部结构，便于读 者联想、分析，易读、易画。 （2）在此图上建立起电位高、低的概念：其负极“－” 接地（俗称搭铁），电位最低，可用图中的最下面一条 线表示；正极“＋”电位最高，用最上面的那条线表示。 电流的方向基本都是由上而下，路径是：电源正极 “＋”→开关→用电器→搭铁→电源负极“－”。 （3） 各局部电路（或称子系统）相互并联且关系清楚， 熔断器、开关及仪表等的接法基本上与原图吻合。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
右前门
左后门 右后门 背门
U
V W Y
前门车外磁卡探测天线引线
前探头配线
磁卡探测天线
前保险杠
Lb
Ld
8
2
G6配电系统及电路图
②类别代码：采用 1、2或者大写字母 J 表示，分为以下三 种情况: ●该回路元素如果是配电盒上的接插件，此位代码采用序号 1、 2、3表示，配电盒的编码如下表。
配电盒名称 前舱主配电盒 仪表板主配电盒 编码 1 2
说明 IG2继电器 ACC继电器 座椅加热继电器 预留
KG-11
KG-11
KG-4
32
2
位置3——外挂继电器
G6配电系统及电路图
KG-5
KG-6
KG-7
KG-9
编号 说明
KG-5 右转向
KG-6 左转向
KG-7 外后镜除霜
KG-9 启动锁止 （6DT25）
33
2
位置4（483车型）
G6配电系统及电路图
6
2
2.1 G6电路图图示含义
G6配电系统及电路图
线束接插件的编码采用 3位表示
①位置代码：采用 A、B、C、K、M表示（I、J、O、X、i 、j 不予采用），该位取决于该回路元素所属线束的位置，对 应关系参照表 1。
线束名称 发动机线束Ⅰ 装配位置 发动机 编码 A
发动机线束Ⅱ
前舱线束 前横梁线束 蓄电池负极线
前舱
前舱 前横梁 蓄电池
Ab
B C Ea
7
2
线束名称
G6配电系统及电路图
装配位置 编码
变速箱搭铁线
仪表板线束Ⅰ 仪表板线束Ⅱ 左地板线束
变速箱
管梁 仪表台 左地板
Fa
G Gb K
右地板线束
顶棚线束 后保险杠线束 左前门线束
右地板
顶棚 后保保险杠 左前门
M
P R T
右前门线束
左后门线束 右后门线束 背门线束
驾驶室
2
G6配电系统及电路图
1.前室内灯 2.天窗电机 3.天线放大器 4.高频接收器
顶棚 24
2
2.3 配电盒
前舱配电盒(483发动机）
G6配电系统及电路图
编号 说明
K1-1 鼓风机
K1-2 压缩机-5
高速散热器风扇 高速冷凝器风扇
25
2
G6配电系统及电路图
前舱配电盒(1.5T发动机）
2
2.2电器布置
G6配电系统及电路图
1.ABS 2.ECM（1.5T） 3.前舱配电盒
前舱 22
2
G6配电系统及电路图
1.仪表板配电盒（集成BCM） 2.倒车雷达 3.前灯调整ECU（装有时） 4.组合仪表 5.组合开关 6.转向轴锁 7.DAB 8.PAB 9.防疲劳预警ECU（装有时） 10.网关 11.多媒体控制面板 12.发动机ECM 13.气囊ECU 14.点烟器 15.外置功放 16.智能钥匙ECU 17.头枕显示屏（装有时） 模块（装有时） 23
G6电器培训课件——配电及电路图
1
1 2
G6电器技术概述 配电系统及电路图
2
1
G6电器系统技术概述
3
1
G6电器系统技术概述
TFT液晶仪表
智能钥匙（发动机防盗）
多功能转向盘
全方位6安全气囊
GPS、车载电视、车载蓝牙
双温区空调自动控制
10扬声器环绕音响 真皮8向调节电动座椅
4
1
G6电器系统技术概述
用电器编号规则： 线束编码+空+接插件编号
继电器控制：配电盒内部针脚 18
2
搭铁命名规则
G6配电系统及电路图
搭铁使用线束代码+数字的形式表示。元器件自身搭铁用符号表示。 例：仪表板线束31号插头搭铁
元器件搭铁
19
2
其它符号
G6配电系统及电路图
线色
线径
公端子 母端子 螺栓固定
20
2
线束类型
线束类型 作用
16
2
继电器编号规则：
G6配电系统及电路图
1.前舱配电盒附配的继电器按相应位置编号为K1-1、K1-2…… 2.仪表板配电盒附配的保险按相应位置编号为K2-1、K2-2……
17
2
G6配电系统及电路图
3.外挂继电器编号为KG-1 、 KG-2 …… 4.继电器控制模块内具备继电器功能的内部设计电路按相应顺序编号为 KI1-1、KI2-2……
鹰眼式高亮氙气前大灯 “Follow me home”大 灯延时关闭功能 前大灯自动开启 前大灯高度自动调节 前大灯洗涤功能
发光后logo
5
1
G6电器系统技术概述
彩色显距倒车影像 系统 +六倒车雷达 右前轮盲区可视系统
发动机防盗系统
主副驾安全带未系提醒 防疲劳系统
中文八方向显示 自动防炫目内后 视镜
39
2
G6配电系统及电路图
•蓄电池安装注意事项——为避免严重事故，应当正确装配蓄电池挂钩朝向
40
谢谢观看！
41
34
2
位置4（1.5T车型）
G6配电系统及电路图
前雾灯继电器
35
2
2.5蓄电池 汽车用蓄电池参数：
G6配电系统及电路图
充电电压 14V
存放电压12.5V以上 启动电压10.5V以上
36
2
• 蓄电池充电方式、要求
G6配电系统及电路图
恒流充电 以0.1 C20A电流充电至蓄电池电压为16V后，改用0.05C20 A电流为再 继续充电。当蓄电池电压连续稳定1～2小时不变时充电结束（两次电压 的差值＜0.03V），或者充电至蓄电池电压达到16V后继续改用0.05C20 A 电流充电3-5小时，充电结束。 恒压充电 恒压14.8V～15.5V，最大电流不能超过0.25 C20 A，当充电电流 ≤0.5A后继续充电3小时即可，总充电时间控制在24小时内。
零部件上接插件（线束代码+空+接插件编号） ：零部件上的插头/插座的 代号同样以线束编码开头，后面直接跟该线束接插件编号。 如上图表示：仪表板线束上28号插头。
14
2
G6配电系统及电路图
配电盒接插件（线束代码+配电盒代码+配电盒端口） ： 与前舱配电盒对接的插座相应的编“*1(a~z)”； 与仪表板配电盒对接的插座相应的编“*2(a~z) ”。 “*”表示线束编码，“1”表示前场配电盒，“2”表示仪表板配电盒， （a-z）表示配电盒上端口位置。
仪表板线束1在仪 表板配电盒T口插 接件4号针脚
前舱线束在前舱配 电盒G口插接件2号 针脚 15
2
保险编号规则：
G6配电系统及电路图
1.前舱配电盒附配的保险按相应位置编号为F1/1、F1/2…… 2.仪表板配电盒附配的保险按相应位置编号为F2/1、F2/2…… 3.外挂保险编号为FG-1、FG-2……
K1-5 K1-4
K1-3 K1-2 K1-1
编号 说明
K1-1 鼓风机
K1-2 压缩机
K1-3 后除霜
K1-4 冷却液循环泵
K1-5 制动真空泵
26
2
G6配电系统及电路图
注意前舱配电盒配电线束的安装特点
接发电机 27
接蓄电池
2
仪表板配电盒
G6配电系统及电路图
编号 说明
K2-1 ETV
K2-2 AT
G6配电系统及电路图
图例 电路图中标示
标准线
用于一般情况的导线连接， 无需屏蔽要求。
双绞线
在低频情况下，双绞线可 以靠自身来抗拒外来干扰 及相互之间的串音。比如 低速CAN，扬声器。 能够将辐射降低在一个范 围内，或者防止辐射进入 导线内部，造成信号干扰。 比如音频信号线。（屏蔽 网接地）
屏蔽线
21
蓄电池不予索赔： 蓄电池因维护和保养不当而造成亏电、不存电； 蓄电池编号与车辆批次不符。
38
2
如何判断蓄电池故障？
G6配电系统及电路图
蓄电池负极
A
车身搭铁点
车辆整车静态电流的方法：发动机熄火 → 关闭所有用电器 → 按起动 按钮使车辆进入OFF档 → 关好车门 → 打开发动机罩，断开机舱锁体 接插件。 拆开蓄电池负极电缆，在蓄电池负极电缆与蓄电池负极柱间串入电流表， 按遥控等待30S左右，待车进入防盗状态时，观测万用表指示电流。
K2-3 点烟器
K2-4 主继电器
K2-5 电动车窗 28
K2-6 油泵
K2-7 起动机
K2-8 闪光灯
2
G6配电系统及电路图
诊断仪 键 进行ON/OFF、 时间等设置
仪表板配电盒（车身控制模块）——诊断仪设置选项
选择个性 化设置5
可设置四门同步 /只解锁驾驶门
选 择 读 取 数 据流 4
29
2
2.4 外挂继电器/外挂保险
G6配电系统及电路图
位置1
位置2 30
位置3
2
G6配电系统及电路图
位置1——外挂保险及继电器
编号 说明
KG-1
FG-1 FG-2
IG1继电器
前大灯洗涤（30A） 车载冰箱（20A）
31
2
位置2——外挂继电器
G6配电系统及电路图
KG-3
KG-2
编号 KG-2 KG-3 KG-4
●该回路元素如是线束间的对接接插件，此位代码采用字母 J 表示； ●该回路元素如果是接车用电器模块的接插件、继电器座、外挂 保险、线束搭铁端子则此位为空。
9
2
G6配电系统及电路图
③排序代码：采用大写字母 A、B、C、D、E、F或 01、02、03、 04、05表示，分 为以下两种种情况。 ●该回路元素如果是配电盒上的接插件，此位代码采用：A、B、C、D 、E、F，该位与接 插件所插配电盒的插口位置代号一致。 ●其它回路元素按所在线束的空间位置依次编号 01、02、03、04、 05
