oppo的故障测试及维修
电子产品中的故障诊断与维修方法
电子产品中的故障诊断与维修方法电子产品已经成为我们日常生活中不可或缺的一部分。
然而，由于长期使用以及各种原因，这些电子产品经常会出现各种故障。
在这篇文章中，我将详细介绍电子产品中故障诊断与维修的方法，帮助读者更好地解决电子产品问题。
以下是故障诊断与维修的步骤：1. 确定问题现象：当电子产品出现故障时，首先需要明确故障的具体表现是什么。
例如，手机不能开机或者屏幕显示模糊。
明确问题现象后，可以更有针对性地进行故障排查。
2. 检查电源：电源是电子产品正常工作的前提，因此在故障排查的开始阶段，需要仔细检查电子产品的电源线、电池或者适配器是否连接良好，并且电源是否正常。
3. 寻找共同点：如果多个电子产品出现相同的故障现象，那么很可能是由于同一种原因引起的。
在这种情况下，可以尝试从共同点入手，比如检查电子产品的固件是否需要更新，或者是否有用户疏忽的设置问题。
4. 参考说明书或用户手册：大多数电子产品都附带有说明书或用户手册。
在排查故障时，可以参考这些资料，了解电子产品的功能和操作方法，以及常见故障的排除方法。
5. 使用诊断工具：如果根据问题现象还无法确定具体原因，可以使用一些专业的电子产品故障诊断工具。
例如，可以使用电子测试仪器来检测电子元件的工作状态，或者使用专业的软件工具来分析电子产品的软件问题。
6. 拆解电子产品：如果以上步骤还没有找到故障原因，可能需要拆解电子产品。
在进行拆解之前，需要确保已经了解电子产品的结构和组成部件，并且有相关的技术知识和经验。
拆解电子产品时需要小心操作，避免损坏其他部件。
7. 修复或更换故障部件：一旦找到故障原因，可以尝试修复或者更换故障部件。
修复电子产品需要一定的技术知识和经验，如果不确定是否能够修复，可以寻求专业的维修服务。
8. 测试维修效果：修复完毕后，需要进行测试以验证维修效果。
可以重新启动电子产品并测试其功能是否恢复正常。
如果问题已经解决，那么恭喜你成功完成维修。
总结起来，电子产品中的故障诊断与维修需要一定的技术知识和经验。
oppoU529维修
U529 维修手册
内部资料 请勿外传
2.3.2 拆摄像头 用镊子（最好是塑料镊子）将摄像头 FPC 拆起，再将摄像头从主板上拆下（摄像头是粘在 导电泡棉上的）
拆起摄像 头 FPC
导电泡棉
2.3.3 拆 PCB 半成品 先将 PFC 揭起
先用镊子 揭起 PFC
2.3.4 再用一字批或钢片将主板从卡扣中撬出，然后取出主板
撬卡扣旁 边，将主板 撬出即可
10
U529 维修手册
内部资料 请勿外传
2.4 拆功能键 如图所示轻顶即可将功能键拆出
用手指轻顶 此处
2.5 拆分主板上盖组件
2.5.1 拆显示屏镜片，用吸盘吸起显示屏镜片一角（注意吸盘所吸位置应在镜片中间位置，用力不能太急）， 拆下镜片后需用保护膜贴好镜片和显示屏。
物料名称
1280146 振动马达 0884897 IC
序 号 组件名称 9 翻盖面壳组件 10 翻盖面壳装饰板 11 主板上盖 12 受话器固定片 13 按键 14 主板 15 扬声器 16 OLED 组件
序 号 组件名称 17 薄膜开关 18 摄像头 19 主板下盖组件 20 螺钉 21 电池 22 电池盖
2.5.7 拆分主板上盖与翻盖底壳
第一步：将转轴定位塞用 镊子撬出来一点（用镊子 完全撬出来可能很费力）
第二步：用镊子将 此处主板轴套定 位塞夹出
当用镊子撬出 来一点后，用 尖嘴钳夹住， 轻轻拔出。
第三步：按箭头方 向将轴套拨至最 边上。
15
第四步：按箭头方 向将转轴拨至最 边上
U529 维修手册
2.2.2 取出下盖组件，打开所有卡扣后即可将下盖组件取出（如下图所示） 8
U529 维修手册

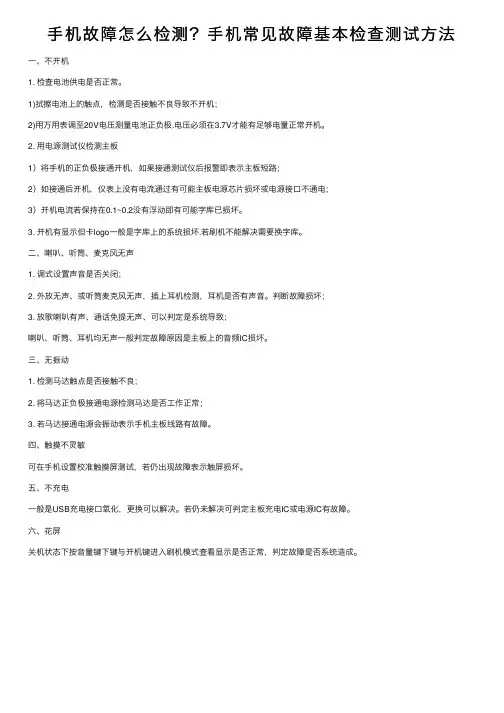

手机故障怎么检测？手机常见故障基本检查测试方法
⼿机故障怎么检测？⼿机常见故障基本检查测试⽅法⼀、不开机
1. 检查电池供电是否正常。
1)拭擦电池上的触点，检测是否接触不良导致不开机；
2)⽤万⽤表调⾄20V电压测量电池正负极.电压必须在3.7V才能有⾜够电量正常开机。
2. ⽤电源测试仪检测主板
1）将⼿机的正负极接通开机，如果接通测试仪后报警即表⽰主板短路；
2）如接通后开机，仪表上没有电流通过有可能主板电源芯⽚损坏或电源接⼝不通电；
3）开机电流若保持在0.1~0.2没有浮动即有可能字库已损坏。
3. 开机有显⽰但卡logo⼀般是字库上的系统损坏.若刷机不能解决需要换字库。
⼆、喇叭、听筒、麦克风⽆声
1. 调式设置声⾳是否关闭；
2. 外放⽆声、或听筒麦克风⽆声，插上⽿机检测，⽿机是否有声⾳。
判断故障损坏；
3. 放歌喇叭有声、通话免提⽆声、可以判定是系统导致；
喇叭、听筒、⽿机均⽆声⼀般判定故障原因是主板上的⾳频IC损坏。
三、⽆振动
1. 检测马达触点是否接触不良；
2. 将马达正负极接通电源检测马达是否⼯作正常；
3. 若马达接通电源会振动表⽰⼿机主板线路有故障。
四、触摸不灵敏
可在⼿机设置校准触摸屏测试，若仍出现故障表⽰触屏损坏。
五、不充电
⼀般是USB充电接⼝氧化，更换可以解决。
若仍未解决可判定主板充电IC或电源IC有故障。
六、花屏
关机状态下按⾳量键下键与开机键进⼊刷机模式查看显⽰是否正常，判定故障是否系统造成。

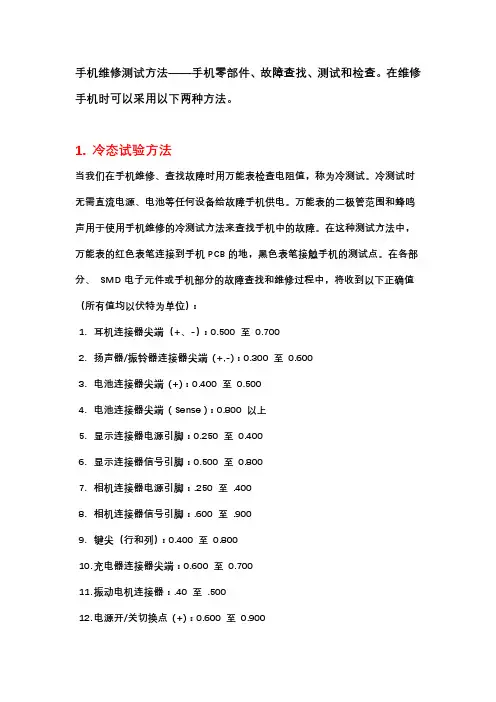

手机维修检测移动部件故障的2种方法
手机维修测试方法——手机零部件、故障查找、测试和检查。
在维修手机时可以采用以下两种方法。
1. 冷态试验方法当我们在手机维修、查找故障时用万能表检查电阻值，称为冷测试。
冷测试时无需直流电源、电池等任何设备给故障手机供电。
万能表的二极管范围和蜂鸣声用于使用手机维修的冷测试方法来查找手机中的故障。
在这种测试方法中，万能表的红色表笔连接到手机PCB的地，黑色表笔接触手机的测试点。
在各部分、SMD电子元件或手机部分的故障查找和维修过程中，将收到以下正确值（所有值均以伏特为单位）：1.耳机连接器尖端（+、-）：0.500 至0.7002.扬声器/振铃器连接器尖端(+,-)：0.300 至0.6003.电池连接器尖端(+)：0.400 至0.5004.电池连接器尖端( Sense )：0.800 以上5.显示连接器电源引脚：0.250 至0.4006.显示连接器信号引脚：0.500 至0.8007.相机连接器电源引脚：.250 至 .4008.相机连接器信号引脚：.600 至 .9009.键尖（行和列）：0.400 至0.80010.充电器连接器尖端：0.600 至0.70011.振动电机连接器：.40 至 .50012.电源开/关切换点(+)：0.600 至0.90013.MIC 连接器尖端（模拟MIC）（+、-）：0.700 至0.90014.电池充电输出点(+,-)：0.300 至0.40015.SIM 卡连接器引脚1 (VSim)：0.500 至0.70016.SIM 卡连接器引脚2、3、6：.400 至 .80017.SIM 卡连接器引脚4 (GND)：.00（蜂鸣声）18.Micro SD 卡连接器引脚4：0.500 至0.60019.微型卡连接器引脚6 (GND)：.00（蜂鸣声）20.微型卡连接器引脚1,2,3,5,7,8：0.600 至0.80021.实时时钟：0.400 至0.50022.数据RX 和TX 引脚：0.600 至0.7002、热试法这是查找和维修手机故障的第二种方法。
手机故障维修大全
手机故障诊断大全1：屏幕损坏检查与处理：(1)LCD与PCB之间联接器的接触是否良好?可清洗后再安装试试看。
(2)工作电压、时钟、是否正常?是否存在虚焊?(3)软件是否有问题?可再写一次软件试试看：(4)是否LCD质量差?更换LCD。
2：手机进水避免手机进水、受潮。
液体进入手机会严重腐蚀元器件，使手机受到损害。
第一步：关闭手机电源，将手机电池取出。
第二步：用电吹风吹干手机内部的水分，但要注意，在选择风档上只能使用暖风。
在用电吹风吹干手机时，要将温度调至最低，以免机身胶料因为受热而变形。
3：翻盖故障翻盖故障是针对翻盖手机而言的，直板手机不存在这样的问题。
经常翻开机盖，时间长了，容易造成翻盖转接处损坏，这对手机翻盖的坚固程度是一个考验。
而翻盖坚固与否关键在于轴，若轴结实耐用，则出问题的可能性比较小。
双屏手机的设计思路，就是不用翻盖就可以了解到来电的情况，减少翻开机盖的次数。
另外，手机外壳故障除了其本身材料缺陷外，主要是人为因素造成的。
防范措施：喜爱翻盖手机的消费者在购机时，要仔细检查连接轴的强度。
当然，用户在使用过程中，也不要频繁地开关机盖，以免增加翻盖受损的概率。
同时，消费者在购买手机时，应弄清外壳的材料的坚韧性。
另外，平时也要注意对外壳的保护，避免外壳受到撞击、挤压等。
以便在出现问题时，明确责任，避免质量争议。
提醒：外壳、翻盖故障不是特别严重的问题，一般收取人工费50元。
4：死机死机也是令消费者头疼的问题。
死机是由多方面的原因引起的。
平时操作不当会导致死机；手机硬件受损，也可能导致经常性的死机；手机的软件设计问题而导致的死机。
防范措施：用户在使用手机的时候，一定要注意操作，按键速度不宜过快，还应避免短信息轰炸。
消费者对待手机，要轻拿轻放，防止外界震动的影响?"不要让手机进水、防潮，使硬件不受到损害。
对策：对于软件、硬件设计缺陷引起的死机，消费者只能将手机送到客户服务中心进行检修。
而最好的办法是购买品牌机，如诺基亚、三星，摩托罗拉等，毕竟，这些品牌在软件、硬件的设计上，还是可以信赖的。
手机维修及常见故障的排除方法
手机维修及常见故障的排除方法一、手机维修的基本知识在进行手机维修前，我们需要了解一些基本的知识。
首先，手机主要由硬件和软件两部分组成。
硬件包括机身、屏幕、电池、摄像头等组件，而软件则包括操作系统、应用程序等。
此外，手机维修需要使用一些基本的维修工具，如螺丝刀、手机拆解工具、吸盘等。
在维修过程中，务必小心操作，避免对手机造成进一步的损坏。
二、常见故障及排除方法1.无法开机可能原因：可能原因：电池电量耗尽电池故障电源开关故障解决方法：解决方法：尝试使用充电器充电更换电池检查电源开关是否正常，并修复或更换2.屏幕无显示或显示异常可能原因：可能原因：触摸屏故障显示屏故障软件问题解决方法：解决方法：重新启动手机检查触摸屏是否有灰尘或污渍，并清理检查显示屏连接是否松动，修复或更换恢复手机出厂设置或升级系统3.通话质量差或无法接听电话可能原因：可能原因：手机信号差麦克风或听筒故障软件问题解决方法：解决方法：尝试在不同的地点测试信号质量检查麦克风或听筒是否有灰尘或污渍，并清理恢复手机出厂设置或升级系统4.充电困难可能原因：可能原因：充电线或充电器故障充电口损坏解决方法：解决方法：更换充电线或充电器检查充电口是否有灰尘或污渍，并清理如充电口严重损坏，需要修复或更换三、维修注意事项1.在进行手机维修前，务必备份重要数据，以免丢失。
2.记录每个维修步骤，以便需要时进行参考。
3.如果不确定如何处理某个故障，请咨询专业的手机维修人员。
结论通过本文档，我们简要介绍了手机维修的基本知识，并列举了常见的手机故障及其排除方法。
手机故障时，我们可以尝试一些简单的排除方法进行修复，但对于复杂的故障，建议寻求专业技术支持。
同时，在维修手机时，务必小心操作，避免对手机造成进一步的损坏。
手机故障的基本检修步骤
手机故障的基本检修步骤
手机故障的基本检修步骤
1、手机出现的种种故障，大体可分为以下三类：
（1）完全不能开机，即在加电后按开机键，手机无任何反应。
（2）不能完全正常开机，即在加电后按开机键，手机有反应，但没有正常的信息提示。
（3）能正常开机，但部分功能失效，如显示不正常，按键失灵，无声等。
2、对于手机维修人员来讲，拿到一部故障手机，都必须经过问、看、听、摸、想、修这六个步骤：
（1）问：向用户询问手机产生故障的大致过程或原因，具体故障现象等，为粗略判断故障范围提供有用的线索。
（2）看：对手机做一些简单操作，观察手机上的有关状态指示及显示信息等是否正常，这样可进一步确认故障范围。
（3）听：对手机进行试拨呼叫及通话，从声音大小和质量上判断故障。
（4）摸：拆开手机，加电（或开机）后，用手触摸电路板上的有关模块或芯片等，如发现烫手，即可大致判断故障部位。
（5）想：通过上述几个步骤后，根据已有的维修经验并结合手机的具体工作原理，进行综合分析及思考，作出最后的检修方案。
（6）修：根据已制定的检修方案进行测试，查找到准确的故障点并用相应工具或用好的元器件替换排除将其排除。
3、在对故障手机进行检修时，应遵从先外后内，先简后繁，先易后难，先软后硬（即先用免拆机方法试修软件，不行再查硬件电路）的总原则。
而具体到手机内部电路的检查时，也应遵从如下步骤：检查所有电源供电通路→检查13MHz主时钟信号及全部路径→检查单片机（逻辑电路）系统及软件→检查收信机电路→检查发信机电路→检查音频送受话及振铃通路。
手机故障与维修方法
手机基本的电流反应总结1. 按开机键时电流表无任何反应，这种情况大多出现在开机回路不正常的状态下，主要原因有：(1)电池触片损坏使电源不能送到电源集成电路，一般情况，电池的正极，都与手机主板的某一大电容、功放IC的供电端存在直接相通的，这可以做为我们判断电池供电是否正常送达的重要依据；(2)开机键接触不良，可以通过用橡皮擦查按键，清除按键导电片的接触不良问题；(3)开机键到电源集成电路触发脚间电路有虚焊现象；这种故障俗成手机开机按键线路故障。
对于初学者，往往对此束手无策。
如果有电路图，还可以查一查，如果没有电路图，则往往无从下手。
其实，此时我们可以做几点：一是可以看看插充电器是否可以开机，二是进行手机开机线路的常规检查。
开机线路的常规检查，一是更换前板，看看是否前板断路；二是重点检查前后板的接插座，看看有无不良、虚焊；三是加焊电源IC。
(4)电源集成电路损坏，可以试着挤压和补焊排除虚焊，无效再更换；2.按开机键时，电流达不到最大值，故障来源于射频电路或发送通路。
由于功放的发射电流较大，我们可以观察电流判断有无发射。
一般开机搜网后正常情况下，电流表应有一个跳跃，但由于不同类型手机电流不一样，所以不能认定电流达到多大值才正常，一般可达到300mA以上。
这种情况主要指手机可以开机，只是开机不正常，或开机后手机无接收和发射故障。
3.按开机键时，电流表有指示，但不摆动。
电流只能维持在几mA，最高不会超过50mA，这种情况一般可以肯定CPU没有正常启动工作。
而CPU不能启动工作，往往是字库、暂存数据不能被CPU读取，存在故障。
这种情况主要是软件故障。
有电流指示，说明硬件电路已经工作，但电流表不摆动，说明控制系统不能正常工作，主要是软件故障引起，应处理软件。
当然，有相当多的手机，硬件方面引发的假软件故障也相当的多，主要见于三星、波导、TCL和首信等国产机系列的手机中，这点我们需要着重的提醒广大的维修工作人员，还要就是手机的键盘矩阵电路，也是引发手机出现这种故障的关键核心。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
oppo的故障测试及维修
Oppo故障测试及维修包括以下几个方面：
一、诊断
在进行故障检测和维修时，最根本的步骤是诊断问题。
在诊断前，首先要了解用户使用oppo手机时遇到的问题，收集客户
的症状和历史信息，然后根据问题的特征对常见的故障原因进行初步判断，如opo手机开机时错误，通常是因为手机内存不足，电池耗尽或系统被损坏；如果出现摄像头质量变差，通常是摄像头驱动出现问题，或摄像头内部损坏，而显示屏出现纯色或黑白条纹，可能是显示屏出现故障，导致了屏幕的显示色彩不正常。
通过这些观察来确定问题的具体原因，才能够进一步进行维修。
二、拆机检查
在排除机器外部的故障后，可以进行拆机检查。
这一步相当重要，必须要按照正确的步骤进行，以防造成电路短路或故障扩大。
在拆机检查时，要检查电源按钮是否完好，按键是否损坏，显示屏是否有损坏，以及背板上的电路元器件是否正常，这些检查都是必不可少的。
三、维修
根据检查结果，确定需要进行维修的部位，并开始进行维修操作。
一般情况下，维修操作包括更换损坏的部件，清洁电路和
更换连接器等，以确保维修后的oppo手机可以正常使用。
四、调试
维修完成后，要对oppo手机进行调试，以确保手机的正常使用。
调试的主要内容包括检查手机的功能和性能，以及确认其能正常工作。
此外，还要对维修后的oppo手机进行全面测试，以确保维修后系统没有任何隐藏的故障。
总之，oppo故障测试及维修包括了诊断、拆机检查、维修以
及调试等步骤，要确保oppo手机的正常使用，必须要根据实
际情况精准的检测以及细致的维修，以提高维修效率。
