照明配电箱安装作业指导书
配电箱装配作业指导书（文档3篇）
配电箱装配作业指导书（文档3篇）以下是网友分享的关于配电箱装配作业指导书的资料3篇，希望对您有所帮助，就爱阅读感谢您的支持。
第一篇配电箱装配作业指导书1 总则本作业指导书规定了低压配电产品的装配的内容与要求，适用于本组织生产的各类低压配电产品如：开关柜、动力箱、配电箱、控制屏、台、母线插接箱的组装工艺过程。
2 设备和工具2.1 设备：弯排机、50kV A试验变压器、平衡电桥、搪锡炉、台钻等。
2.2 工具：螺丝刀、尖嘴钳、剥线钳、压线钳、万用表、兆欧表、扳手、钢卷尺、钢直尺、游标卡尺、塞尺、涂层测厚仪等。
3 装配规范3.1 在产品装配前，应对下列各项逐一进行检查，做好工艺准备。
3.1.1 结构应该符合该型号产品结构的要求，产品应有固定的安装孔。
3.1.2 门应能在大于90°角内灵活转动，门在转动过程中不应损坏漆膜，不应使电器元件受到冲击，门锁上后不应有明显的晃动。
检验方法：手执门锁轻轻推拉，移动量不超过2mm。
3.1.3 门与门及门与框架之间的缝隙检验：门与门之间的缝隙均匀差小于1000mm为1mm，大于1000mm为1.5mm，门与门框之间缝隙均匀差小于1000㎜为2mm，大于1000mm为2.5mm。
3.1.4 壳体焊接应牢固，焊缝应光洁均匀，不应有焊穿、裂缝、咬边、溅渣、气孔等现象，焊药皮应清除干净。
3.1.5 壳体表面处理后，漆膜表面应丰满、色彩鲜明、色泽均匀、平整光滑、用肉眼看不到刷痕、皱痕、针孔、起泡、伤痕、斑痕、手印、修整痕迹及沾附的机械杂质等缺陷。
3.1.6 产品上所有电镀件的镀层（包括元器件本身的电镀件的镀层及紧固件）不得有起皮、脱落、发黑、生锈等现象。
3.2 元器件选择及安装3.2.1 产品内选择的电器元件和材料，必须符合认证产品要求和顾客图纸的要求，在不影响产品内在质量要求的前提下，可以征得顾客同意并得到相关批准进行认证规定范围内的代用。
3.2.2 器件必须采用取得强制性产品认证的厂家生产的合格产品，非认证产品不得使用。
2019-配电柜作业指导书-word范文 (9页)
本文部分内容来自网络整理，本司不为其真实性负责，如有异议或侵权请及时联系，本司将立即删除！== 本文为word格式，下载后可方便编辑和修改！ ==配电柜作业指导书篇一：配电箱、开关箱安装作业指导书1．工程概况及工程量 1.1工程概况1.2工作量2．编制依据（以下文件必须能够找到，否则不要写入）3．作业前必须具备的条件和应做的准备4．参加作业人员的资格和要求5．所需工器具和仪表的规格和精确度 6．作业的程序、方法和内容 6．1安装前的检查6.1.1配电箱、开关箱必须一闸一控，严禁用同一个开关控制2台及2台以上用电设备（包含插座）。
6.1.2配电箱、开关箱在安装前必须对内部进行全面的检查，配电箱、开关箱内的各种合格证应齐全，外观完好，与支架连接牢固、无晃动，检查电源箱的各层门打开是否灵活方便，门锁都能正常开启，活动门地线齐全。
6.1.3配电箱、开关箱内的标示齐全，主要包括：电源箱系统图、使用说明、联系人员姓名、联系电话、各开关与插座对应标志齐全、漏保测试合格证、电源箱名称及编号等。
6.1.4检查内部各连接螺栓牢固、无松动，螺栓紧固力距按下表6.1.5检查各开关上下口连接紧固无松动现象，各连接导线均采用铜导线且符合设计要求，导线相色正确，电源线由左至右排列为A、B、C相。
裸露的带电部分与地的最小距离为20mm。
(A:黄、B:绿、C：红、N：淡蓝色)6.1.6配电箱、开关箱内零线、地线齐全，零线不应小于相线的1/2，地线采用黄绿线且不得小于2.5mm.。
6.1.7配电箱、开关箱内的配线绝缘应良好，排列整齐，绑扎成束并固定牢固。
导线剥头不得过长，压接应牢固。
盘面操作部位不得带电体明露。
6.1.8开关箱内的漏电保护器的额定动作电流不应大于30mA，额定漏电动作时间不应大于0.1s。
各开关箱中的漏电保护器只可直接控制照明和容量不大于3kW的动力回路，但不应频繁操作。
6.1.9用500V摇表对开关箱内的各个回路进行绝缘测试，应大于0.5兆欧并做好记录。
照明安装作业指导书
照明安装施工方案报审表工程名称：忻州广宇煤电有限公司2×135MW热电机组烟气脱硝工程编号：HT-HD-D006填报说明：本表一式 4 份，由承包单位填报，建设单位、项目监理机构、承包单位各一份。
特殊施工技术方案由承包单位总工程师批准，并附验算结果。
照明安装施工方案报审表工程名称：忻州广宇煤电有限公司2×135MW热电机组烟气脱硝工程编号：HT-HD-D006填报说明：本表一式 3 份，由承包单位填报，建设单位、项目监理机构、承包单位各一份。
特殊施工技术方案由承包单位总工程师批准，并附验算结果。
忻州广宇煤电有限公司2×135MW热电机组烟气脱硝工程2×135MW热电机组烟气脱硝照明安装作业指导书编制：曹志海审核：郝朝忠批准：汤益洪江苏天力建设有限公司2012年05月23日目录1.编制依据2.适用范围3.工程概况及主要工程量4.作业人员资格及要求5.作业所需机械、工器具6.施工准备7.作业程序8.作业方法、工艺要求及质量标准9.职业安全卫生和文明施工、环境管理措施及注意事项10、用电强制性条文11、施工技术记录12、危险点及控制措施13、环境因素辨识评价及控制措施1、适用范围本作业指导书适用于忻州广宇煤电有限公司2×135MW热电机组烟气脱硝工程照明系统安装。
2、编制依据2.1《上海龙净环保科技工程有限公司设计图纸》2.2《电气装置安装工程1kv及以下配线工程施工及验收规范》GB50258-962.3《电气装置安装工程电气照明装置施工及验收规范》GB50259-962.4《火力发电厂和变电所照明技术规定》DLGJ56-952.5《电力建设安全工作规程》（火力发电厂部分）DL5009.1—20023、工程概况及主要工程量3.1工程概况：本作业指导书适用于忻州广宇煤电有限公司2×135MW热电机组烟气脱硝工程照明系统由上海龙净环保科技工程有限公司设计。
电气照明安装工程作业指导书
4. 电线、电缆穿管前，应清除管内杂物和积水。管口应有保护措施，不进入接线盒（箱）的垂直管口穿入电线、电缆后，管口应密封。
5. 当采用多相供电时，同一建（构）筑物的电线绝缘层颜色选择应一致，即保护地线应是黄绿相间色，零线用淡蓝色；相线用：A相-黄色、B相-绿色、C相-红色。
室外电线导管、电缆导管及线槽按设计要求施工。
1. 导管切割时，必须正确使用切割机。
2. 电动工机具接地可靠。
3. 防止触电。
1. 金属导管严禁对口熔焊连接，应套管熔焊或丝口连接，但是镀锌和壁厚不大于2㎜的钢导管不得套管熔焊连接。
2. 金属导管和线槽必须接地或接零可靠。
3. 室外埋地敷设的电缆导管，埋深不应小于0.7m，壁厚不大于2㎜的钢电线导管不应埋设于室外土壤内。
1. 当采用暗敷时，室内电线导管、电缆导管及线槽按设计要求在砌体砌筑时应预埋或预留孔洞。
2. 导管与导管的交汇点应设置分线盒。
1. 导管切割时，必须正确使用切割机。
2. 电动工机具接地可靠。
3. 防止触电。
1. 电缆导管的弯曲半径不应小于电缆最小允许弯曲半径。
2. 金属导管和线槽必须接地或接零可靠。
6. 线槽应安装牢固，无扭曲变形，紧固件的螺母应在线槽外侧。
7. 敷设的绝缘导管管口应平整光滑，管与盒（箱）等器件采用插入法连接时，连接处结合面涂专用胶合剂，接口牢固密封。
8. 刚性导管经柔性导管与电气设备、器具连接时，柔性导管的长度在动力工程中不大于0.8m，在照明工程中不大于1.2m。
3
电线导管、电缆导管及线槽敷设安装（Ⅱ）室外
1. 电线、电缆导管内穿引线铁丝。

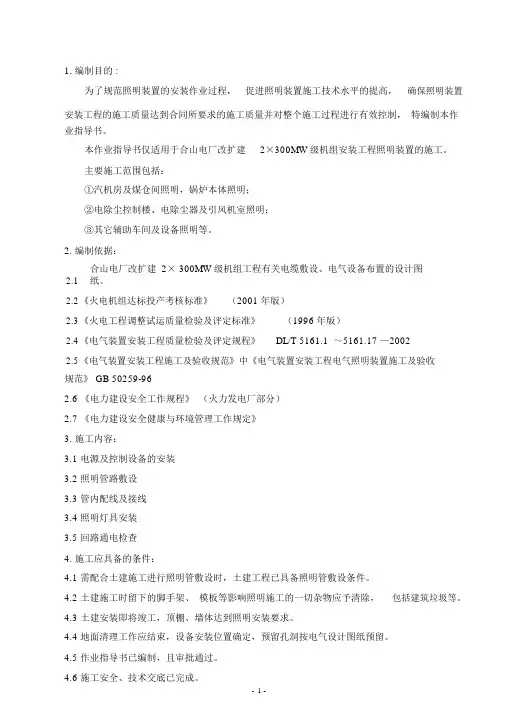

照明装置安装作业指导书
1.编制目的 :为了规范照明装置的安装作业过程，促进照明装置施工技术水平的提高，确保照明装置安装工程的施工质量达到合同所要求的施工质量并对整个施工过程进行有效控制，特编制本作业指导书。
本作业指导书仅适用于合山电厂改扩建2×300MW级机组安装工程照明装置的施工。
主要施工范围包括：①汽机房及煤仓间照明，锅炉本体照明；②电除尘控制楼、电除尘器及引风机室照明；③其它辅助车间及设备照明等。
2.编制依据：2.1合山电厂改扩建 2× 300MW级机组工程有关电缆敷设、电气设备布置的设计图纸。
2.2《火电机组达标投产考核标准》（2001 年版）2.3《火电工程调整试运质量检验及评定标准》（1996 年版）2.4《电气装置安装工程质量检验及评定规程》DL/T 5161.1 ～5161.17 —20022.5《电气装置安装工程施工及验收规范》中《电气装置安装工程电气照明装置施工及验收规范》 GB 50259-962.6 《电力建设安全工作规程》（火力发电厂部分）2.7 《电力建设安全健康与环境管理工作规定》3.施工内容：3.1 电源及控制设备的安装3.2 照明管路敷设3.3 管内配线及接线3.4 照明灯具安装3.5 回路通电检查4.施工应具备的条件：4.1 需配合土建施工进行照明管敷设时，土建工程已具备照明管敷设条件。
4.2 土建施工时留下的脚手架、模板等影响照明施工的一切杂物应予清除，包括建筑垃圾等。
4.3 土建安装即将竣工，顶棚、墙体达到照明安装要求。
4.4 地面清理工作应结束，设备安装位置确定，预留孔洞按电气设计图纸预留。
4.5 作业指导书已编制，且审批通过。
4.7 施工用的材料、工器具、安全防护用品等准备完毕。
4.8 确认要安装的设备及其附件已交付至现场。
5.施工程序和方法：5.1 照明装置安装流程图：土建验收、施工条件具备设备开箱与检查电源及控制设备安装照明管路敷设管内配线及接线照明灯具安装照明回路通电检查5.2 设备的开箱与检查：5.2.1 设备的开箱与检查，会同现场监理、厂家代表、物管部有关人员严格遵照检验制度的有关规定进行检查，认真做好开箱检查记录，检查后各单位参加人员应在签证书上签字。
8-配电箱安装施工作业指导书
5
飞溅的异物
设备破损
可接受的风险
6
撬棍插入设备箱内过深
设备破损
可接受的风险
7
敲打设备箱内侧
设备破损
可接受的风险
8 9
狭窄的作业场所 未封堵的孔洞
夹伤 坠落 设备性能下降 打击 设备破损 打击 夹伤 夹伤 夹伤 打击 设备破损 设备破损 打击 设备破损
低风险 低风险
10
交叉作业的屏柜安装
低风险
11 12 13 14 15 16 17 18
2
1
适用范围
本作业指导书适用于 110kV-500kV 变电站内端子箱、检修电源箱、配电箱（不含建筑电气配电
箱）安装及二次接线安装作业。
2
编写依据 表 2-1
序号 1 2 3 4 5 6 7 8 9
编
写
依
据
引用资料名称 GB 50171—1992《电气装置安装工程盘、柜及二次线回路施工及验收规范》 DL5009.3-1997《电力建设安全工作规程》 （变电所部分） GB 26860-2011《电力（业）安全工作规程》 （发电厂和变电所电气部分） Q/CSG 10001-2004《变电站安健环设施标准》 Q/CSG 10017.2-2007《110kV~500kV 送变电工程质量检验及评定标准 工程》 Q/CSG11105.2-2008《南方电网工程施工工艺控制规范》 《中国南方电网公司十项重点反事故措施》 《基建工程质量控制作业标准（WHS） 》 （2012 版） 《电网建设施工作业指导书》 第 2 部分：变电电气安装
注：主要工器具及仪器仪表根据具体工程量规模配备。
6
作业方法
6.1 开箱检查 6.1.1 配电箱开箱前应提早报请监理单位审核同意，同意后方可开箱。开箱时需有监理单位人员现 场见证。
照明灯具、开关箱、开关插座安装作业指导书
电力土建工程照明、通风空调、给排水、消防工程照明灯具、开关箱、开关插座安装作业指导书目录1适用范围2引用标准、术语3施工准备3.1材料及主要机具3.2作业条件4操作工艺4.1工艺流程4.2操作方法5质量标准5.1主控项目5.2一般项目5.3成品保护6职业健康、环境管理措施6.1职业安全健康危害辩识和风险控制措施6.2安全文明施工和环境控制措施7、应注意的问题8.记录（六）照明灯具、开关箱、开关插座安装作业指导书1适用范围本作业指导书适用于本单位承建的工业和民用建筑室内外照明安装工程。
2引用标准、术语2.1《建筑电气工程施工质量验收规范》GB503032.2《电气装置安装工程爆炸和火灾危险环境电气装置施工及验收规范》GB50257 2.3《电气装置安装工程电气照明装置施工及验收规范》GB502593施工准备3.1 材料及主要机具3.1.1材料：待安装的照明灯具、开关箱、开关插座等。
3.1.2机具：一字形和十字形螺丝刀、冲击电钻、梯子、圆头锤、电工刀、钢锯、扳手、钢丝钳、剥线钳、压接钳、电笔、手电钻、摇表、线锤、锡锅、万用表、兆欧表等。
3.2 作业条件3.2.1电气照明装置施工前，土建工程应全部结束，对电气施工无任何妨碍。
3.2.2预埋件及预留孔洞的位置、几何尺寸，是否符合设计要求，盒内杂物清理干净。
4操作工艺4.1 工艺流程4.1.1灯具安装工艺流程灯具固定一组装灯具一灯具接线一灯具接地4.1.2开关箱、开关插座工艺流程清理一接线安装4.2 操作方法4.2.1灯具安装4.2.1.1灯具的固定(1)当在砖混中安装电气照明装置时，应采用预埋吊钩、螺栓、螺钉、膨胀螺栓、尼龙塞或塑料塞固定；严禁使用木楔。
当设计无规定时，上述固定件的承载能力应与电气照明装置的重量相匹配。
(2)软线吊灯，灯具重量在0.5kg及以下时，采用软电线自身悬吊安装；当软线吊灯灯具重量大于0.5kg时，灯具安装固定采用吊链，且软电线均匀编叉在吊链内，使电线不受拉力，编叉间距应根据吊链长度控制在50〜80mm范围内。
照明配电箱安装作业指导书
照明配电箱安装作业指导书1、范围本工艺标准适用于工业与民用建筑电器安装工程。
2、准备工作2．1 学习操作工艺和质量标准，审查图纸，制定保证质量措施。
3、材料准备3．1 出具产品合格证，按图纸所要求的型号对号入座，标高、尺寸、导线、附件等同类规范标准。
4、工具准备4．1 手锤、錾子、水平尺、线坠、卷尺、手电钻、冲击电钻、万用表、摇表等相关小型工具。
4．2 施工技术配备、班组人员明确、检查土建情况、创造作业条件。
4．3 熟悉图纸，做好技术交底。
5、照明配电箱安装施工工艺流程照明配电箱安装工艺过程及质量要求（见图1）6．1 施工准备明确工程负责人及安装操作人，认真组织施工管理人员审核图纸，学习工艺标准，验收规范，讨论技术质量交底。
6．2 操作工艺6．2．1 根据箱（柜、盘）安装方式，平面图及变更洽商确定安装坐标，随土建进度配管稳盒，预留孔洞埋件、配管执行配管工艺。
6、6．2．2 根据土建施工水平线，地平线挂墙箱、盘、出线盒，管口清（图1）扫，整理封堵，固定箱盘螺栓支架预埋、支架顶埋、嵌壁箱稳箱体，接短管，封堵，防止污染导物，落地柜型钢或水泥基础施工，管口采取防堵措施箱（柜、盘）接地端子预留。
6. 2. 3自加工箱（柜、盘）预制，成品箱（柜、盘）校核分类，土建屋顶，墙面地面抹灰等喷浆全部完成后，穿线、安装箱（柜、盘）平正、牢固，导线清除污染理顺，分清相序，接支路绑扎成束，压接牢固，PE线截面选择正确，压接有防检垫、母线连接达到标准，遥测合格，分路标志齐全，通电试验无误。
7、质量技术标准7．1 质量标准7．1．1箱（柜、盘）型号、规格、质量符合设计要求，试验调整符合规范，安装位置正确，箱体开孔合适，固定牢固，平正，接地性可靠，标志齐全，箱体漆层完好，嵌壁箱贴脸并紧靠墙面。
7. 1. 2同类箱、盘标高应一致，允许偏差3mm,连接缝2mm,垂直度：箱盘允许偏差3mm。
柜为1.5/1000。
水泥基础应高出地面50mm以上，钢基础顶面高出地面10mm 以上,型钢基础顶部平直侧面平直度允许偏差每m/mm 全长50mm。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
照明配电箱安装作业指导书
1. 引言
本指导书旨在提供照明配电箱的安装作业指导，确保安装过程符合相关安全规范和操作要求。
在进行照明配电箱的安装前，请仔细阅读本指导书并按照指导进行操作，以确保安全和正常的运行。
2. 准备工作
在进行照明配电箱的安装前，需要进行以下准备工作：
2.1 工具准备
•扳手
•螺丝刀
•绝缘胶带
•电线切割钳
•钳子
2.2 材料准备
•照明配电箱
•电线
•接线端子
•护套管
3. 安装步骤
根据以下步骤进行照明配电箱的安装：
3.1 验收
在开始安装前，先仔细检查所使用的材料和工具是否齐全，并确保照明配电箱的质量符合要求。
3.2 系统停电
在进行安装前，确保相关电源已经关闭，并使用电压表确认系统已经停电。
3.3 照明配电箱位置选择
根据实际需要和设备要求，在合适位置选择照明配电箱的安装位置。
确保位置接近需要供电的区域，并且能够方便进行维护和检修。
3.4 安装照明配电箱
将照明配电箱固定在选择好的位置上，在固定时注意梁、柱等结构物的位置，确保安装牢固。
3.5 接线
根据设备电气图纸的要求，进行接线工作。
首先，使用电线切割钳将电线根据需要的长度剪断，然后使用钳子依次将电线的两端剥开一段绝缘层。
根据电气图纸的要求，将剥开的电线分别连接到照明配电箱的接线端子上。
3.6 添加护套管
在将电线连接到照明配电箱的接线端子后，使用绝缘胶带将接线端子进行绝缘处理。
然后，将电线与接线端子部分一起放入护套管中，确保电线的绝缘和保护。
3.7 安装完毕
确认所有接线无误后，将配电箱的盖子盖好，并确保盖子完全密封。
然后，打开系统电源，测试照明配电箱的运行情况，确保正常运行。
4. 安全注意事项
在进行照明配电箱安装作业时，请注意以下安全事项：
•请在停电的情况下进行安装和维护操作。
•请确保按照正确的电气图纸进行接线操作，避免错误连接。
•请使用绝缘工具和材料，确保安全接地和绝缘。
•在安装过程中，请注意自身安全，避免触电等事故。
•如遇到不明问题，请及时向专业人员咨询。
5. 总结
本安装作业指导书提供了照明配电箱的安装步骤和安全注意事项。
在进行安装作业时，请确保严格按照指导书中的步骤进行操作，并注意个人安全。
如果遇到问题，请及时向专业人员咨询。
