屋顶光伏发电与储能的设计
光伏储能系统设计方案
光伏储能系统设计方案随着社会对绿色能源的需求增加，光伏储能系统已经成为了一种非常重要的电力解决方案，因为它能够将光伏发电和储能技术相结合，将太阳能转化为电能并进行储存，为日常生活带来更加可持续、安全可靠的用电方式。
但是，要打造一个性能优异的光伏储能系统，需要有极为合理的设计规划，下面本文将对这种系统的设计方案进行探索和分享。
第一步：确定储能项目需求在设计光伏储能系统时，首先要确定项目需求，如储电的容量、使用期限和负载输出等。
如果是家庭光伏储能系统，储能容量大约在2-10kWh之间，此外，对于工业用途，储能器要求的容量将迅速增加。
同时，也需要知道负载输出需求。
在家庭设置中，输出负载的容量通常是1-5kW，并且开启时间不超过24小时；而在商用或工业现场中，输出负载的容量至少为10kW，并且需要持续运行数小时、数天或更长时间。
第二步：确定适用储能技术在确定需求后，就要考虑储能技术。
光伏储能系统可以选择的储能技术包括电池、超级电容器，以及燃料电池储备储存。
可供选择的电池类型包括铅酸电池、锂离子电池、镍氢电池、钠硫电池和铅碳电池等。
锂离子电池是目前最流行的电池储能技术，由于它们的容量高、效率高、寿命长和价格相对较低，深受欢迎。
钠硫电池的容量更高，但是短期使用效果不佳，而铅酸电池相对较为廉价，但是寿命较短。
超级电容器是一项新技术，它们的储能原理与电子学的电容器相似，但是容量更高，能够快速充放电，而且寿命长。
相对于电池，超级电容器不太适用于长期储存，但在临时负载方面，它们具有巨大的优势。
最后，燃料电池储存技术是一种没有可充电盘点过程的新兴技术。
它利用燃料电池产生的电能来储存电能。
第三步：光伏发电系统和储能系统结合光伏储能系统中最复杂的部分就是如何将光伏发电系统连接到储能系统。
在这里，使用逆变器是必要的。
逆变器是一种能够将直流电能转化为交流电能的装置，同时也能够管理发电和储能系统之间的协作关系。
它主要有四种类型，分别是线与单相逆变器、线-线式三相逆变器，以及TL和ML光伏逆变器。
屋顶分布式光伏电站设计及施工方案设计
屋顶分布式光伏电站设计及施工方案设计一、设计方案1.选址分析：在选择屋顶作为光伏电站的位置时，需要考虑以下几个方面：-组件安装的方向：确保组件能够面向太阳以获取最大的太阳辐射。
-屋顶结构的稳定性：确定屋顶能够承受光伏组件的重量，并避免对屋顶结构造成损害。
-遮挡物：确保屋顶上没有大型的遮挡物，如树木或其他建筑物。
2.光伏组件布局：在屋顶上安装光伏组件时，需要考虑以下几个因素：-组件的倾角和朝向：根据所在地的纬度确定组件的倾角，并使其朝向太阳，以获得最佳的光照条件。
-组件之间的间距：确保组件之间有足够的间隔，以避免相互之间的阴影，并提高整个电站的发电效率。
3.逆变器和电池储能系统的选择：逆变器是将直流电转换为交流电的关键设备，而电池储能系统能够存储白天产生的多余能量以供夜间使用。
在选择逆变器和电池储能系统时，需要考虑以下几个因素：-太阳能电池板的输出功率：适配逆变器和电池储能系统的额定功率。
-系统的可靠性和效率：选择可靠性高、效率较高的设备，以提高整个电站的性能。
4.控制和监测系统：为了实现对光伏电站的远程监控和控制，需要安装一套专门的控制和监测系统。
该系统可以监测电站的发电情况、能量产量和设备运行状态，并远程调整电站的工作模式，以提高整体的发电效率。
二、施工方案1.屋顶结构评估：在施工前需要对屋顶的结构进行评估，确保其能够承受光伏组件的重量。
如果屋顶不够稳定，可能需要进行加固或修复工作。
2.组件安装：将太阳能电池板安装在屋顶上，并确保每个组件的倾角和朝向符合设计要求。
安装过程中需要注意安全，使用合适的工具和设备，避免对组件造成损坏。
3.电气连接：将组件连接到逆变器和电池储能系统。
这包括安装电缆和连接器，并确保其安全可靠，避免电气故障和短路。
4.控制和监测系统安装：安装控制和监测系统，确保其正常工作。
这包括安装传感器、数据采集设备和远程控制设备，并配置相应的软件和网络连接。
5.系统调试和测试：在完成安装后，对整个光伏电站进行调试和测试。
屋顶光伏发电项目设计方案
屋顶光伏发电项目设计方案一、项目背景光伏发电是利用太阳能将光能转换为电能的一种清洁能源发电方式。
屋顶光伏发电项目是指在建筑物屋顶安装光伏组件，通过光伏发电系统将太阳能转化为电能。
屋顶光伏发电项目具有节省能源、减少碳排放、降低用电成本等优势，已经成为建筑领域中的重要发展方向。
二、项目目标1.实现电力的自给自足：通过屋顶光伏发电系统，满足建筑物内部的电力需求，实现电力的自给自足，减少对传统能源的依赖。
2.减少能源消耗：通过光伏发电系统，将太阳能转化为电能，并应用于建筑内的照明、空调、动力等用电设备，减少传统能源的消耗。
3.降低碳排放：光伏发电是一种清洁能源发电方式，不产生二氧化碳等有害气体，通过屋顶光伏发电项目可以实现碳排放的降低。
三、项目内容1.光伏组件安装：选择适合建筑物屋顶的光伏组件，进行安装。
要根据建筑的朝向、倾角等因素进行合理布置，最大程度上接收太阳辐射能。
2.逆变器安装：安装逆变器将直流发电转化为交流电，以供建筑内部电力设备使用。
3.电网连接：将光伏发电系统与当地电网连接，与电网形成互补供电关系。
当太阳能不足时，可以从电网获取电力；当光伏发电过剩时，可以将多余的电力注入电网。
4.电力储存系统：建立电力储存系统，将光伏发电系统产生的电能储存起来，以备不时之需。
可以选择储能电池、超级电容等电力储存设备。
5.监控系统：安装光伏发电系统监控系统，对系统的发电量、发电效率、故障状态等进行监控，及时发现并解决问题。
6.安全保护措施：为光伏发电系统设置安全保护措施，防止雷击、过压、过流等故障对系统造成损害。
四、项目优势1.节约能源成本：利用太阳能免费发电，减少对电力公司的依赖，降低用电成本。
2.环保减排：光伏发电是一种清洁能源发电方式，不产生污染物和二氧化碳等有害气体，有助于减少环境污染。
3.增加建筑效益：屋顶光伏发电系统可以为建筑物提供额外收益，通过电网与电力公司的互动，产生电费的补贴和销售收入。
4.投资回收周期短：屋顶光伏发电系统具有可再生能源的特点，投资回收周期一般较短，可以在较短时间内实现回本。
光伏系统的电池容量与储能设计
光伏系统的电池容量与储能设计随着可再生能源的快速发展，太阳能光伏系统日益成为人们关注的热点。
其中，光伏系统的电池容量与储能设计是影响系统性能和效益的重要因素之一。
在本文中，我们将探讨光伏系统的电池容量和储能设计的关键问题，并提供有效的设计指导。
一、电池容量的影响因素光伏系统的电池容量是指电池能够存储的电能量。
电池容量的大小直接关系到系统的储能能力和供电可靠性。
以下是影响光伏系统电池容量的关键因素。
1. 光伏阵列发电量：光伏系统的发电量取决于光照条件和阵列设计。
对于同一光伏系统而言，发电量的大小直接影响到电池的充电速度和电池充放电循环次数。
因此，准确估计和选择合适的电池容量需要基于实际的光伏阵列发电量数据。
2. 平均日负荷需求：光伏系统的电池容量应考虑可靠供电的需求，即满足平均日负荷需求的情况下，电池能够提供持续供电直至日光条件恢复。
这将确保用户在夜间或光照不足时能够获得充足的能源。
3. 系统效率：光伏系统的效率包括光伏阵列发电效率、逆变器效率和充放电系统效率等。
高效的光伏系统不仅可以减少光伏阵列发电量的损失，还能提高电池充放电效率，从而降低电池容量的需求。
二、储能设计的考虑因素光伏系统的储能设计包括电池容量的选择、充放电控制策略和系统的可靠性保证。
以下是相关考虑因素。
1. 电池类型选择：常见的光伏系统电池类型有铅酸电池、锂离子电池和钠硫电池等。
每一种电池类型都有其独特的优缺点，选择合适的电池类型需要考虑成本、容量、寿命和环境等因素。
2. 充放电控制策略：光伏系统的充放电控制策略直接影响电池的充放电效率和寿命。
合理的控制策略能够最大程度地延长电池的使用寿命，并确保系统在负载需求高峰期能够提供稳定的供电。
3. 系统可靠性保证：光伏系统的可靠性保证包括电池组的冗余设计、电池余量的监控与报警系统等。
这些设计措施可有效减少故障风险，并提高系统的可靠性和稳定性。
三、光伏系统的优化策略为了实现光伏系统的最佳性能和效益，以下是一些优化策略供参考。

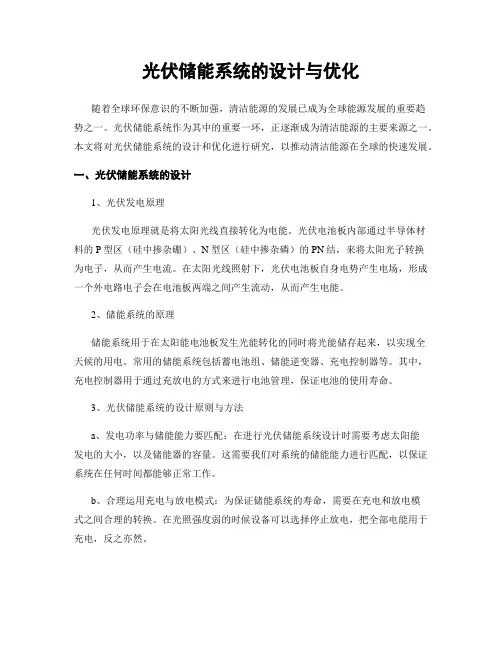

光伏储能系统的设计与优化
光伏储能系统的设计与优化随着全球环保意识的不断加强，清洁能源的发展已成为全球能源发展的重要趋势之一。
光伏储能系统作为其中的重要一环，正逐渐成为清洁能源的主要来源之一。
本文将对光伏储能系统的设计和优化进行研究，以推动清洁能源在全球的快速发展。
一、光伏储能系统的设计1、光伏发电原理光伏发电原理就是将太阳光线直接转化为电能。
光伏电池板内部通过半导体材料的P型区（硅中掺杂硼）、N型区（硅中掺杂磷）的PN结，来将太阳光子转换为电子，从而产生电流。
在太阳光线照射下，光伏电池板自身电势产生电场，形成一个外电路电子会在电池板两端之间产生流动，从而产生电能。
2、储能系统的原理储能系统用于在太阳能电池板发生光能转化的同时将光能储存起来，以实现全天候的用电。
常用的储能系统包括蓄电池组、储能逆变器、充电控制器等。
其中，充电控制器用于通过充放电的方式来进行电池管理，保证电池的使用寿命。
3、光伏储能系统的设计原则与方法a、发电功率与储能能力要匹配：在进行光伏储能系统设计时需要考虑太阳能发电的大小，以及储能器的容量。
这需要我们对系统的储能能力进行匹配，以保证系统在任何时间都能够正常工作。
b、合理运用充电与放电模式：为保证储能系统的寿命，需要在充电和放电模式之间合理的转换。
在光照强度弱的时候设备可以选择停止放电，把全部电能用于充电，反之亦然。
c、合理选型光伏电池板与储能器：当我们进行光伏储能系统设计时需要根据实际情况合理地选择光伏电池板和储能器。
在能满足发电功率和储能容量匹配的前提下，还需要选择价格合适、性能稳定的产品。
二、光伏储能系统的优化策略1、储能系统的优化储能系统的优化可以从以下几个方面入手：一是提高储能器容量，以延长储能系统的使用时间；二是减小储能器充、放电损耗，以提高系统的效率；三是提高储能器的安全性，避免安全问题的发生。
2、发电系统的优化光伏发电系统的优化可以从以下几个方面入手：一是提高光伏电池板的效率，增加其发电能力；二是通过优化光伏电池板的方向和角度，来提高收集太阳光的效率；三是增加光伏电池板的数量，以提高发电功率。
屋顶光伏发电设计方案
屋顶光伏发电设计方案屋顶光伏发电是一种利用太阳能进行发电的技术，在屋顶上安装光伏板，将光能转化为电能。
下面是一个屋顶光伏发电的设计方案：1. 根据屋顶的大小和朝向确定光伏板的布局和安装方式。
光伏板的摆放应尽量避免受到阴影的影响，以确保发电效率。
可以使用网格布局或串联布局，根据实际情况进行选择。
2. 选择适当的光伏板类型和品牌。
目前市场上有多种类型的光伏板，如单晶硅、多晶硅和薄膜光伏板等。
根据预算和要求选择合适的光伏板，并选择可靠的品牌以保证质量。
3. 安装支架系统。
支架系统用于固定光伏板和适应不同的屋顶形状和角度。
支架系统应具有良好的稳定性和抗风能力，确保光伏板在恶劣天气条件下的安全性。
4. 安装逆变器和电池储能系统。
逆变器将直流电转换为交流电，供电给室内用电设备。
根据实际需求可以选择单相或三相逆变器。
电池储能系统用于储存多余的电能，以便在夜间或阴天使用。
5. 进行安全检查和防雷保护。
在安装光伏系统之前，应进行必要的安全检查。
确保光伏板和支架系统的稳固性，避免安装过程中的安全隐患。
同时，在设计中考虑防雷保护措施，以防止雷击对光伏系统造成损害。
6. 监控和维护光伏系统。
安装监控系统，实时监测光伏系统的发电量和工作状态。
定期进行系统的检查和维护，保持光伏系统的高效运行。
7. 考虑政府补贴和节能优惠政策。
在设计光伏发电系统时，可以考虑利用政府补贴和节能优惠政策，降低投资成本和提高收益。
综上所述，屋顶光伏发电的设计方案涉及到光伏板的布局、支架系统的选择、逆变器和电池储能系统的安装、安全检查和维护等方面。
通过科学合理的设计，可以充分利用太阳能资源，为屋顶提供可持续的清洁能源。
屋顶光伏发电系统设计方案
屋顶光伏发电系统设计方案
简介
本文档旨在提供一个屋顶光伏发电系统的设计方案。
屋顶光伏发电系统是一种利用太阳能转化为电能的系统，可以为建筑物提供清洁、可再生的能源。
设计要点
1. 太阳能电池板的选取：选择高效率的太阳能电池板，以最大程度地捕捉太阳能并转化为电能。
2. 安装位置的确定：根据屋顶的朝向、倾角和遮挡物情况选择最佳的安装位置，以确保太阳能电池板能够得到充分的日照。
3. 组件的选取：选择适合屋顶光伏发电系统的逆变器、电池组和配电系统等组件，以确保系统的稳定性和安全性。
4. 储能系统的设计：考虑使用储能设备，如电池组，以存储白天产生的太阳能电能，以供夜间或阴天使用。
5. 系统监控与维护：设计一个系统监控与维护的方案，确保屋顶光伏发电系统的正常运行，并及时发现和解决可能出现的问题。
总结
屋顶光伏发电系统设计方案的关键是选择高效率的太阳能电池板、确定最佳安装位置、选取适合的组件和设计储能系统。
此外，系统监控与维护也是确保系统正常运行的重要环节。
屋顶光伏发电系统的使用可以为建筑物提供清洁、可再生的能源，从而减少对传统能源的依赖，降低能源消耗的同时降低环境影响。
以上为屋顶光伏发电系统设计方案的简要介绍。
详细的设计内容和技术细节需要在具体的项目中根据实际情况进行进一步研究和调整。
屋顶光伏发电系统储能并网分析
屋顶光伏发电系统储能并网分析发布时间：2023-05-16T08:06:06.847Z 来源：《新型城镇化》2023年9期作者：薛文平[导读] 文章主要研究屋顶式光伏发电系统与储能并网的运行方法，利用理论的基础研究，对光伏发电系统、储能设备与并网装置做出合理选择，并估算年发电量和社会经济效应。
经过汇流箱、配电箱、逆变器、升压和储能系统等流程后，将屋顶的太阳能光伏发电系统可以直接连入公用电网，这样即可完成电能自己产，自己用，自己上网。
国投广西新能源发展有限公司广西南宁 530000摘要：文章主要研究屋顶式光伏发电系统与储能并网的运行方法，利用理论的基础研究，对光伏发电系统、储能设备与并网装置做出合理选择，并估算年发电量和社会经济效应。
经过汇流箱、配电箱、逆变器、升压和储能系统等流程后，将屋顶的太阳能光伏发电系统可以直接连入公用电网，这样即可完成电能自己产，自己用，自己上网。
关键词：光伏发电；储能并网；并网；太阳能光伏发电主要有两种工作模式：分别是离网和并网。
近年来，受国家政策影响，其中光伏发电系统和新能源发电系统的行业和市场变化很大，开始渐渐向偏远农村和城市发展，开启并网发电，因此带储能的并网型发电是值得研究的课题。
太阳能光伏发电系统的特点是间歇性与随机性，可以在系统中配备储能设备，通过运用储能设备的快速调节能力，可以使电能质量得到提高与改善，因此文章对一个屋顶光伏发电储能的并网控制系统进行了设计。
1 屋顶光伏发电系统概述就屋顶光伏发电系统而言，由多种元素组合而成，比如，计量装置、光伏组件、并网逆变器，各自发挥着不同的作用。
当下，晶体硅太阳能电池组件、非晶硅薄膜电池组件是光伏组件的核心组成要素。
前者具有多样化的优势，比如，较长的使用寿命，较强的抗风和抗冰雹能力，光电的转换率可以到14%—17%；而后者是由半导体材料组成，只有几微米厚，其光电转换率为6%—6.5%，能够附在各类廉价的基片上，比如，玻璃。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
屋顶光伏发电与储能的设计文章通过理论分析与计算，对屋顶光伏系统和并网电气设备进行选型。
采用多晶硅太阳电池，根据光伏发电原理，通过汇流、逆变、升压、储能等步骤，将光伏电站系统接入公共电网，实现电能的自产、自用、自销。
标签：光伏发电；并网；电能Abstract：Through theoretical analysis and calculation，the roof photovoltaic system and grid-connected electrical equipment are selected. Adopting polysilicon solar cell，according to the principle of photovoltaic power generation，and through confluence，inverter，boost，energy storage and other steps，the photovoltaic power station system will be connected to the public power grid to achieve self-generation，self-use and self-consumption of electrical energy.Keywords：photovoltaic power generation；grid-connected；electric energy引言太阳能作为一种新型能源，具有清洁、环保，可再生等特点，是人类开发的重要绿色能源之一。
其中，光伏发电是利用光生伏特效应，将光能转化为电能的技术。
如今光伏发电已进入规模化发展阶段，其应用十分广泛，如为无电区提供电力；并网发电；生产太阳能电子产品，在交通上使用的路灯等。
屋顶分布式光伏发电是常见的太阳能发电技术，合理选择发电的相关设备，设置发电系统的关键参数，可提高对太阳能资源的利用率。
本文就屋顶光伏发电系统做项目设计，接入公共电网，实现电能的自产、自用、自销。
1 设备与安装的选择1.1 光伏电池屋顶光伏发电系统中的光伏电池，主要有单晶硅、多晶硅、非晶硅、薄膜电池等[1]。
太阳电池的材料决定着制作成本和光电转换效率，目前单晶硅太阳电池的光电转换效率可达26%，但其制作工艺复杂、加工繁琐，导致单晶硅太阳电池成本一直远远大于其他太阳电池。
就制作工艺而言，多晶硅太阳电池在生产过程中能量消耗低，材料制造相对简单，制造时不污染环境，比单晶硅太阳电池更经济环保。
而且，经德国研究人员的努力，其转换效率也突破20.3%[2，3]。
此外，文献[4-5]研究发现光强与温度对单晶硅、非晶硅电池输出电流与电压的影响规律相同，但对非晶硅电池的工作影响较大，在光照强度或温度条件相同时，晶硅太阳电池的转换效率高于非晶硅太阳电池。
因此，综合光电转换效率、制作成本、经济环保等因素，本次设计选择多晶硅太阳电池。
1.2 布局方式光伏發电系统中最小的发电单元是每个光伏组件。
通常在安装底座上将多个光伏组件串联或并联，形成固定的直流发电单元，进而组成光伏发电方阵。
屋顶光伏组件固定摆放方式可大幅降低工程建设成本、减少维护和检查费用，其中，条形基础施工简单，场地平坦时可直接放置于地面，屋顶面积使用率高、施工速度快。
因此本文采用钢筋混凝土条形基础安装方式。
此外，设计时，要确保光伏系统全年高效运行。
光伏电池要以最佳倾角来安装，以便采集更多的太阳辐射量。
为简便，取北回归线为北纬N23°，扬州经纬度取北纬N32°，东经E119°。
根据规范[6]得出独立系统安装时组件倾角为37°，并网系统安装倾角为28°，斜面日均辐射量14207kJ/m2，日辐射量13400kJ/m2。
1.3 光伏板与逆变器屋顶总面积为6125m2，尺寸24.5m×250m，位于扬州市。
光伏组件均采用XHGD-300W多晶硅组件，功率为300W，转换效率为17.5%，结构尺寸为1950mm×990mm×40mm。
系统中逆变器是把光伏方阵产生的直流电转换为交流电，并入配电网。
根据本次设计光伏发电系统总装机容量，综合分析各项指标及安全要求，确定选用30kWh组串式逆变器方式。
此型号的光伏并网逆变器支持六路组串检测，可快速定位故障发生位置，有保护功能和发生短路、过载、电网等异常故障时的报警功能，且无谐波污染供电。
1.4 组件排布光伏方阵各排、列的布置间距应保证全年包括夏至日和冬至日9：00am-15：00pm内各个方位互不遮挡。
间距可由下列公式计算[7]：其中，组件开路电压温度系数Kv=-0.32%/℃，开路电压VOC=42.6V，工作电压Vpm=35.8V，组件峰值功率电压温度系数K’v=-0.41%/℃，组件工作条件下极低和极高温度分别为t=-25℃，t’=+60℃，逆变器允许最大输入电压Vdcmax=1000V，逆变器允许的mppt电压最大和最小值分别为Vmpptmax=800V，Vmpptmin=500V。
在公式（2）和公式（3）中带入数值，得16.3？燮N？燮18.5，取N=18。
为减少支架购买费用，将两块光伏组件横向叠加摆放，每个光伏方阵由2行9列，共18块光伏组件串联而成，长17.55m，宽1.984m。
取L=1.984m，根据公式（1）计算，方阵间距取D=3.62m。
本次设计共65个光伏方阵，5行13列，1170块光伏组件。
每行的方阵间隔0.33m，每列的方阵由计算所得的D值再多0.556m过道宽。
2 并网2.1 并网方式并网光伏发电系统主要由光伏方阵、逆变器及输配电系统三大部分组成，根据本光伏电场规划容量，本次设计将光伏组件串联组成光伏方阵，然后与逆变器连接，所发电量通过逆变、低压交流汇流接入配电系统，实现400V低压并网接入。
之后通过升压变压器将电压升至10kV，再经过线路接入变电站10kV的母线其他配电设施上。
2.2 部分电气设备的选择2.2.1 汇流箱的选择汇流箱在光伏发电系统中负责有序汇合光伏组件产生的电流。
它能保证在光伏系统维护、检查时方便切断电路以及当光伏系统发生故障时缩小被影响的范围。
本文采用组串式逆变器，为了减少逆变器后端的电缆接线、提高系统的可靠性和易维护性，设计选择上海新驰SHLX-AC8交流汇流箱。
2.2.2 并网柜的选择并网柜是连接光伏电站和低压母线的配电装置，负责分离光伏系统和母线，使电能更安全地接入电网。
对于低压并网的光伏发电系统，本设计还需增加光参考计量及一定的保护功能。
光伏并网柜作为光伏发电系统的电流总出口，必不可少。
本设计选择爱斯凯最大功率500kW交流并网柜，尺寸800×2200×800mm。
2.2.3 蓄电池的选择该设计要求配备合适容量的储能装置，即蓄电池，并能够向负载提供持续稳定的电力。
容量可由下面计算公式得到：式中最长无日照期间用电时数D=240h，储能电池放电效率修正系数F=1.05，平均负荷容量P0=0.13kW，储能电池的放电深度U=0.7，逆变器等交流回路的损耗率Ka=0.8。
可得CC=60kWh，继而可计算出需要50块蓄电池（12V，100Ah）。
由于蓄电池和低压母线不能直接连接，本文中连接蓄电池的装置选择PCS 储能逆变器，多用于储能，可进行双向逆变，是一种具有特殊功能并网逆变器。
当电能充足时，通过PCS将电能存储于蓄电池；当电能不足时，将存储的电能通过PCS供应母线。
3 经济效益3.1 屋顶光伏站的优势目前国内光伏产业逐渐成熟完整，光伏发电系统的安装成本随光伏组件和逆变器价格的下降而下降。
屋顶光伏发电能很好地顺应光伏产业发展大潮流，实现电能自产自销、自产自用，很大程度上节约用电成本，且获得投资收益。
3.2 光伏发电量的计算3.2.1 发电量收益本次设计在屋顶安装光伏容量350kWp，场地总面积约6125平方米，尺寸24.5m×250m，场址位于扬州市，本光伏电站为工厂自建。
系统发电量由下面公式计算得到：考虑到光伏电站10年衰减10%，25年衰减20%，25年平均的年发电量约为38.6万kWh。
江苏省最新的光伏上网电价调整为0.75元/kWh，若电站每年的电量全部上网，每年平均可获收益约为29万元。
3.2.2 电站成本主要电气设备数量及价格如表1所示。
此外，通信和监控系统设备费用约为10万元；建筑工程方面有屋面处理、基础安装及接地工作、电缆敷设、并网接入、设备运输及仓储等需花费约45万元；其他屋面租用、勘察设计、建造管理等费用约20万元。
另外，设备安装及场地建造的人工费用约30万元。
电站总成本约为285万元，若每年正常运作发电，约9年收回成本，后期即可获益。
4 结束语本文对屋顶光伏发电的基础部件、电气设备进行选择，同时系统分析了光伏发电系统的社会经济收益。
当然，建造光伏系统中的细节还有所欠缺，如何进一步提高太阳能电池的转换效率，怎样减少成本，让利益最大化等等，都是今后需要努力的地方。
参考文献：[1]王聪，代蓓蓓，于佳玉，等.太阳能光电、光热转换材料的研究现状与进展[J].硅酸盐学报，2017，45（11）：1555-1568.[2]Jiang Y，Shen H，Pu T，et al. High efficiency multi-crystalline silicon solar cell with inverted pyramid nanostructure[J]. Solar Energy，2017，142：91-96.[3]P. Bellanger，M. Traoré，B.S. Sunil，A. Ulyashin，C. Leuvrey，C. Maurice，S. Roques，A. Slaoui. Polycrystalline silicon films obtained by crystallization of amorphous silicon on aluminium based substrates for photovoltaic applications[J].Thin Solid Films，2017，636（8）：150-157.[4]肖文波，吳华明，傅建平，等.光强和温度对硅光伏电池输出特性的影响[J].华中科技大学学报（自然科学版），2017，45（01）：108-112.[5]Ji Hoon Kim，Kook Joo Moon，Jong Man Kim，et al. Effects of various light-intensity and temperature environments on the photovoltaic performance of dye-sensitized solar cells[J]. Solar Energy，2015，113：251-257.[6]GB 50797-2012.光伏发电站设计规范[S].北京：中国计划出版社，2012.[7]段培明，许美娜，柳杨雨，等.屋顶分布式光伏发电设计分析[J].科技与创新，2017（24）：108-109.。
