汽车电路主要由电源、负载、导线、开关和保护元件等组成。
电源是汽车电路的源头，一般由发电机、蓄电池、点火开关和燃油泵等组成。
发电机能够为汽车电路提供电力，蓄电池则是汽车电路的储存设备，点火开关用于启动发动机，燃油泵能够将燃油输送到发动机内部。
同时，电源也是汽车电路的能量供给系统。
负载则是汽车电路的用电设备，如灯光、音响、电动窗、空调等。
负载会根据不同的驾驶情况进行不同功率的消耗。
同时，负载是汽车电路的功能实现系统。
导线是汽车电路中连接电源和负载的通信线路，主要负责电能的传输。
在汽车电路中，导线比较繁多，而且连接方式也有所不同。
一般分为电路分支和总线连接两种形式。
开关是汽车电路的控制系统，一般可分为电气式和机械式两种。
电气式开关运用的是电气信号的变化，机械式开关则是利用人类的动力来完成开关的操作。
保护元件是汽车电路的安全保障系统，一般包括保险丝、保险器、过热继电器等。
保护元件在汽车电路中的作用是当电路出现异常时，及时切断电源，保护电路及汽车设备的安全。
总体来说，汽车电路由发电机、蓄电池、点火开关、导线、负载、开关和保护元件等组成。
汽车电路的特点在于稳定、可靠、传输距离长、传递功率高和使用频率较高等。
同时，汽车电路还需要考虑到环境相对复杂，温度变化大等因素。
因此，在设计汽车电路时需要考虑到以上因素，构建更加完善的汽车电路系统。
简述汽车电路特点

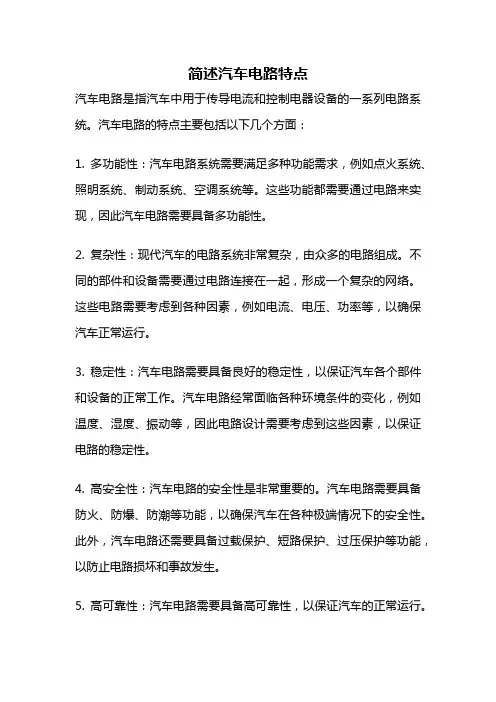

简述汽车电路特点汽车电路是指汽车中用于传导电流和控制电器设备的一系列电路系统。
汽车电路的特点主要包括以下几个方面：1. 多功能性：汽车电路系统需要满足多种功能需求，例如点火系统、照明系统、制动系统、空调系统等。
这些功能都需要通过电路来实现，因此汽车电路需要具备多功能性。
2. 复杂性：现代汽车的电路系统非常复杂，由众多的电路组成。
不同的部件和设备需要通过电路连接在一起，形成一个复杂的网络。
这些电路需要考虑到各种因素，例如电流、电压、功率等，以确保汽车正常运行。
3. 稳定性：汽车电路需要具备良好的稳定性，以保证汽车各个部件和设备的正常工作。
汽车电路经常面临各种环境条件的变化，例如温度、湿度、振动等，因此电路设计需要考虑到这些因素，以保证电路的稳定性。
4. 高安全性：汽车电路的安全性是非常重要的。
汽车电路需要具备防火、防爆、防潮等功能，以确保汽车在各种极端情况下的安全性。
此外，汽车电路还需要具备过载保护、短路保护、过压保护等功能，以防止电路损坏和事故发生。
5. 高可靠性：汽车电路需要具备高可靠性，以保证汽车的正常运行。
汽车是一种交通工具，其电路系统的可靠性直接关系到驾驶安全。
因此，汽车电路需要经过严格的测试和验证，确保其在各种工况下正常运行。
6. 节能环保：现代汽车电路系统也需要考虑节能环保的因素。
例如，汽车电路可以通过智能控制来减少能量的消耗，提高燃油利用率。
此外，汽车电路还可以通过优化设计和材料选择，减少对环境的污染。
总的来说，汽车电路具有多功能性、复杂性、稳定性、高安全性、高可靠性和节能环保等特点。
随着科技的发展，汽车电路系统也在不断创新和改进，以满足汽车行业日益增长的需求。
汽车电路的特点决定了其在汽车工程中的重要性，对汽车的性能、安全性和可靠性起着至关重要的作用。
因此，对于汽车制造商和工程师来说，掌握汽车电路的特点和技术是非常重要的，可以帮助他们设计出更加先进和可靠的汽车电路系统。
汽车电路的特点
汽车电路的特点
汽车电路是汽车的重要部件，它调节汽车的电气系统性能，为汽
车提供动力。
汽车电路有着诸多特点，下面我将对其进行详细介绍。
首先，汽车电路特别耐用。
它是由各种优质电子元器件和线材制成，并且具有高精度，耐高低温，抗腐蚀、低噪声、准确的工作要求。
因此，汽车电路可以在恶劣的环境中正常工作，以满足汽车的运行需求。
其次，汽车电路空间尺寸小，适用性强。
它采用节省空间的电子
元件设计，安装方便，集成度高，可以满足各种不同车型的空间要求。
而且，随着新技术的引入，汽车电路产品也不断改进，可以更好地满
足汽车的需求。
再次，汽车电路具有安全性好的特点。
它是经过严格的检测和测试，所有的电子元件均具有高可靠性和稳定性，从而确保汽车的安全
性能。
最后，汽车电路具有多功能性。
它集信号处理、控制、自检等多
种功能于一体，可以在多种汽车上使用，且性能可靠。
总之，汽车电路是非常重要的。
它调节汽车的电气系统性能，保
证汽车的安全性和正常运行，为汽车提供动力。
汽车电路特别耐用，
空间尺寸小，适用性强，安全性好，可以为汽车提供更高的效率和更
可靠的性能。
简述汽车电器的供电特点
简述汽车电器的供电特点
1．低压汽车电系的额定电压有12伏（V）、24V两种，汽油车普遍采用12V电系，而柴油车多采用24V电系。
电器产品额定运行端电压，对发电装置12V电系为14V；对24V 电系为28V。
对用电设备电压在0。
9～1。
25倍额定电压范围内变动时应能正常工作。
2．直流汽车电系采用直流是因为起动发动机的启动机，为直流串激式电动机，其工作时必须由蓄电池供电，而蓄电池消耗电能后又必须用直流电来充电。
3．单线制是指从电源到用电设备只用一根电线连接，而另一根导线则由金属部分如车体、发动机等代替作为电器回路的接线方式，具有节省导线、简化线路、方便安装检修、电器元件不需与车体绝缘等优点而得到广泛采用。
但在个别情况下，也采用双线制。
4．负极搭铁采用单线制时，蓄电池的负极必须用导线接到车体上，称为负极搭铁，这是国家标准规定的，也是交流发电机正常工作的必要条件。
简述汽车电气设备线路的特点

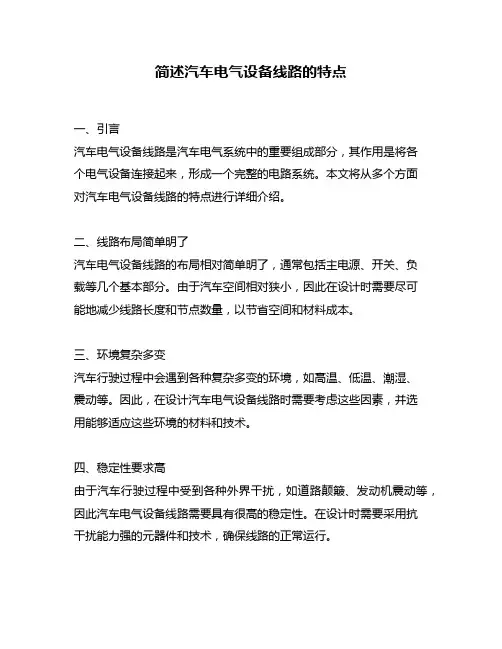

简述汽车电气设备线路的特点
一、引言
汽车电气设备线路是汽车电气系统中的重要组成部分，其作用是将各
个电气设备连接起来，形成一个完整的电路系统。
本文将从多个方面
对汽车电气设备线路的特点进行详细介绍。
二、线路布局简单明了
汽车电气设备线路的布局相对简单明了，通常包括主电源、开关、负
载等几个基本部分。
由于汽车空间相对狭小，因此在设计时需要尽可
能地减少线路长度和节点数量，以节省空间和材料成本。
三、环境复杂多变
汽车行驶过程中会遇到各种复杂多变的环境，如高温、低温、潮湿、
震动等。
因此，在设计汽车电气设备线路时需要考虑这些因素，并选
用能够适应这些环境的材料和技术。
四、稳定性要求高
由于汽车行驶过程中受到各种外界干扰，如道路颠簸、发动机震动等，因此汽车电气设备线路需要具有很高的稳定性。
在设计时需要采用抗
干扰能力强的元器件和技术，确保线路的正常运行。
五、安全性要求高
汽车电气设备线路的安全性是非常重要的，一旦出现故障可能会导致严重后果。
因此，在设计时需要采用符合国家标准和行业标准的元器件和技术，并进行严格的测试和验证，确保线路的安全可靠。
六、维修难度大
汽车电气设备线路通常布局复杂，节点众多，因此在维修时需要耗费大量时间和精力。
为了降低维修难度，可以在设计时采用模块化设计思想，将各个部分分离出来，方便维修和更换。
七、结论
总之，汽车电气设备线路具有布局简单明了、环境复杂多变、稳定性要求高、安全性要求高、维修难度大等特点。
在设计时需要考虑这些因素，并采用合适的材料和技术，确保线路的正常运行和安全可靠。
汽车电路的主要特点
汽车电路的主要特点是：1.采用单线制2.低压直流供电（12V或24v）3.回路负极搭铁4.两组供电系统（蓄电池和发电机）5.用电器并联连接一、了解汽车电路图的一般规律1 ．电源部分到各电器熔断器或开关的导线是电器设备的公共火线。
在电路原理图中一般画在电路图的上部。
二、 2 ．标准画法的电路图，开关的触点位于零位或静态。
即开关处于断开状态或继电器线圈处于不通电状态，晶体管、晶闸管等具有开关特性的元件的导通与截止视具体情况而定。
3 ．汽车电路的特点是双电源、单线制，各电器相互并联，继电器和开关串联在电路中。
4 ．大部分用电设备都经过熔断器，受熔断器的保护。
5 ．整车电路按功能及工作原理划分成若干独立的电路系统。
这样可解决整车电路庞大复杂，分析困难的问题。
现在汽车整车电路一般都按各个电路系统来绘制，如电源系、启动系、点火系、照明系、信号系等，这些单元电路都有着自身的特点，抓住特点把各个单元电路的结构、原理吃透，理解整车电路也就容易了。
二、认真阅读圈注认真阅读图注，了解电路图的名称、技术规范，明确图形符号的含义，建立元器件和图形符号间一一对应的关系，这样才能快速准确地识图。
三、掌握回路在电学中，回路是一个最基本、最重要，同时也是最简单的概念，任何一个完整的电路都由电源、用电器、开关、导线等组成。
对于直流电路而言，电流总是要从电源的正极出发，通过导线、熔断器、开关到达用电器．再经过导线 ( 或搭铁 ) 回到同一电源的负极，在这一过程中，只要有一个环节出现错误，此电路就不会正确、有效。
例如：从电源正极出发，经某用电器 ( 或再经其他用电器 ) ，最后又回到同一电源的正极，由于电源的电位差 ( 电压 ) 仅存在于电源的正负极之间，电源的同一电极是等电位的，没有电压。
这种“从正到正”的途径是不会产生电流的。
在汽车电路中．发电机和蓄电池都是电源，在寻找回路时，不能混为一谈，不能从一个电源的正极出发。
经过若干用电设备后，回到另一个电源的负极，这种做法。
汽车电路基础知识介绍-经典
起动机空转
排除方法
检查发动机飞轮齿圈是否磨损过度 或损坏，更换齿圈后仍无效则需检 查起动机驱动齿轮是否磨损过度。
05 汽车照明系统与电路
CHAPTER
汽车照明系统的组成与功能
01
02
03
04
前照灯
提供车辆前方照明，提高夜间 或低能见度条件下的可见度。
尾灯和转向灯
提供车辆后方照明，并指示车 辆行驶方向和转向意图。
汽车电路的组成
汽车电路主要由电源、负载、控 制装置和导线等部分组成。汽车Leabharlann 路的类型与特点汽车电路的类型
根据电流的路径，汽车电路可以分为 直流电路和交流电路。根据电流的流 向，汽车电路可以分为单线制和双线 制。
汽车电路的特点
汽车电路具有低电压、大电流、多分 支、高灵敏度等特点，能够满足汽车 各种用电设备和控制系统的需要。
连接照明设备与电源电路， 传输电能以驱动照明设备 工作。
汽车照明系统常见故障与排除
灯泡烧毁
检查灯泡是否符合规格，更换 烧毁的灯泡。
开关故障
检查开关是否正常工作，必要 时更换开关。
线路故障
检查线路是否破损、接触不良 或短路，修复或更换故障线路 。
照明设备不工作
检查控制电路和负载电路是否 正常，检查蓄电池和发电机是
仪表板照明
提供车内照明，便于驾驶员查 看仪表板和操作车辆内部开关
。
雾灯
在雨雾天气提供额外照明，提 高车辆在恶劣天气条件下的能
见度。
汽车照明系统的电路连接
01
02
03
电源电路
将蓄电池或发电机输出的 电能传输到照明系统。
控制电路
通过开关、继电器或电子 控制单元（ECU）控制照 明系统的开启和关闭。
汽车电路基本特点
汽车电路基本特点
1.电压稳定性要求高：汽车电路的工作电压通常为12V或24V，电压波动对于电子设备的工作稳定性和寿命有着很大的影响，因此汽车电路对电压的稳定性要求比较高。
2. 要求抗干扰能力强：在汽车行驶过程中，会受到各种干扰，如发动机的振动、高压线圈的电磁辐射等，因此汽车电路必须具备较强的抗干扰能力。
3. 线路复杂度高：汽车电路中包含着众多的传感器、执行器、控制模块等组成的复杂电路系统，需要满足不同的控制要求和传输速率，因此线路复杂度较高。
4. 要求可靠性高：汽车电路的可靠性直接关系到汽车行驶的安全性，因此汽车电路对于电子元件的选择、连接、防护等方面都有着严格的要求，以确保整个电路系统的可靠性。
5. 要求节能环保：随着能源和环保问题的日益突出，汽车电路也开始注重节能环保，例如采用高效的电子元件、优化控制策略等方式来降低能耗和减少排放。
- 1 -。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
汽车电路按车辆结构形式、电器设备数量、安装位置、接线方法不同而有所不同，但其电路一般有以下几个特点：
(1)低电压。
汽车电气设备采用低压直流供电，柴油机大多采用24V直流供电，汽油机大都采用12V直流供电。
低电压由于电功率较小，不适应汽车用电设备日益增多的要求，酝酿中的汽车电系电压标准是42V/14V电压体系。
有些汽车电控系统的电脑电源使用＋5V电源。
(2)装有保护装置。
为了防止电路或元件因搭铁或短路而烧坏电线束和用电设备，各种类型的汽车上均安装有保险装置。
这些保险装置有的串联在元器件或零部件回路中，也有的串联在支路中。
(3)并联制。
所谓并联就是指汽车上所有低压用电设备均采用并联方式与电源连接，每个用电设备都由各自串联在其支路中的专用开关控制，互不产生干扰。
电气设备间均为并联开关，熔断器均串联在电源和相应的用电设备之间，电流表申联在供电汽车电路上，电气仪表与其传感器之间串联。
(4)单线制、负极搭铁。
电源和所有用电设备的负极均搭铁，车架车身、发动机体便成为一条公共的地线。
单线连接是汽车线路的特殊性，现代汽车上所有电气设备的正极均用导线连接，该导线通常称为“火线”;而所有的负极则与车身金属相连，称之为“搭铁”。
任何一个电路中的电流都是从电源的正极出发经导线流人用电设备后，由电器设备自身或负极导线搭铁，通过车架或车身流回电源负极而形成回路。
部分要求比较高的线路也采用双线连接方式，如发电机与调节器之间的连接。
负极搭铁是通过蓄电池的负极直接与机体连接。
负极搭铁对车架或车身的化学腐蚀较轻，对无线电干扰较小。
(5)采用双电源。
所谓双电源，就是指蓄电池和发电机两个供电电源。
蓄电池是辅助电源，在汽车未运转时向有关用电设备供电;发电机时主电源，当发动机运转到一定转
速后，发电机转速达到规定的发电转速，开始向有关用电设备供电，同时对蓄电池充电。
两者互补，可以有效地使用电设备在不同的情况下都能正常地工作，同时延长蓄电池的供电时间。
(6)电器产品电子化和电子控制装置大量使用。
随着汽车工业的快速发展，汽车电路上电器设备逐渐电子化。
(7)电器产品电子化和电子控制装置大量使用。
随着汽车工业的快速发展，汽车上电器设备逐渐电子化。
在现代汽车上燃油喷射控制、点火提前角控制、自动变速器控制、防抱死制动控制、安全气囊控制等电子控制系统在汽车上的应用已十分广泛。
(8)电气线路的走向和布局大致相同。
各电器设备均根据其用途装在车辆上大致相同的位置，所以整个电气线路的走向和布局大致相同。
(9)汽车线路有颜色和编号特征。
为了便于区别各线路的连接，汽车所有低压导线，必须选用没颜色的单色或双色线，并在每极导线上编号.编号由生产厂家统一编定。
(10)将导线做成线束。
为了不使全车电线零乱，以便安装和保护绝缘，将导线做成线束。
一辆汽车可以有多个线束。
汽车电路中导线束基本上是分段的结构形式，线束之间用插接器进行连接。
以上为汽车电路基本特点。
