液位排污泵控制箱工作原理.
排污泵的工作原理
排污泵的工作原理
排污泵是一种用于排放废水和污水的设备。
其工作原理是通过电动机的驱动，使叶轮旋转，从而产生离心力，将液体吸入并通过排泵出。
在整个工作过程中，排污泵具有以下几个关键部件和工作原理。
1. 电动机：排污泵的电动机通常采用交流电机或直流电机，通过与电源连接和启动装置的协调工作，提供动力驱动泵运转。
2. 轴承：轴承支撑泵体和叶轮，降低泵组振动和噪音，确保排污泵的稳定运行。
3. 泵体和泵腔：泵体是排污泵的外壳，泵腔是泵体内部空间，用于存储液体。
泵腔通常由防腐材料制成，以便处理废水和污水的腐蚀性。
4. 叶轮和叶轮室：叶轮是排污泵的关键部件，它负责产生离心力，使液体被吸入和排出。
叶轮通常由耐腐蚀材料制成，以便在恶劣的环境中长时间运行。
5. 导叶或导流板：导叶或导流板的作用是将流体引导到叶轮，使其获得最佳效果，并提高排污泵的工作效率。
6. 流体吸入口和排出口：流体吸入口是进入泵体的地方，而流体排出口是排出泵体的地方。
流体从吸入口进入泵腔，然后通过旋转的叶轮产生离心力，最后从排出口排出。
7. 密封装置：排污泵使用密封装置来防止泵体和轴封处的液体泄漏，确保泵运行效率和安全。
总结起来，排污泵的工作原理是通过电动机驱动叶轮旋转，产生离心力，从而通过吸入和排泵的过程来处理和排放废水和污水。
各个关键部件的协同工作确保了排污泵的正常运行和高效性能。
雨水泵工作原理

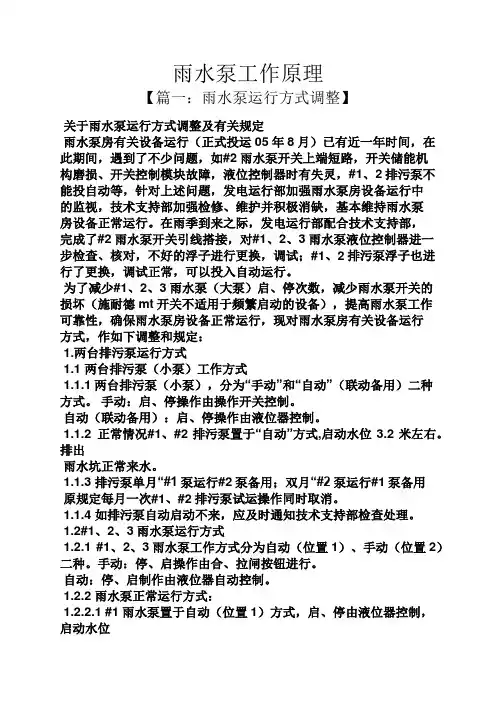

雨水泵工作原理【篇一：雨水泵运行方式调整】关于雨水泵运行方式调整及有关规定雨水泵房有关设备运行（正式投运05年8月）已有近一年时间，在此期间，遇到了不少问题，如#2雨水泵开关上端短路，开关储能机构磨损、开关控制模块故障，液位控制器时有失灵，#1、2排污泵不能投自动等，针对上述问题，发电运行部加强雨水泵房设备运行中的监视，技术支持部加强检修、维护并积极消缺，基本维持雨水泵房设备正常运行。
在雨季到来之际，发电运行部配合技术支持部，完成了#2雨水泵开关引线搭接，对#1、2、3雨水泵液位控制器进一步检查、核对，不好的浮子进行更换，调试；#1、2排污泵浮子也进行了更换，调试正常，可以投入自动运行。
为了减少#1、2、3雨水泵（大泵）启、停次数，减少雨水泵开关的损坏（施耐德mt开关不适用于频繁启动的设备），提高雨水泵工作可靠性，确保雨水泵房设备正常运行，现对雨水泵房有关设备运行方式，作如下调整和规定：1.两台排污泵运行方式1.1 两台排污泵（小泵）工作方式1.1.1两台排污泵（小泵），分为“手动”和“自动”（联动备用）二种方式。
手动：启、停操作由操作开关控制。
自动（联动备用）：启、停操作由液位器控制。
1.1.2 正常情况#1、#2排污泵置于“自动”方式,启动水位3.2米左右。
排出雨水坑正常来水。
1.1.3 排污泵单月“#1泵运行#2泵备用；双月“#2泵运行#1泵备用原规定每月一次#1、#2排污泵试运操作同时取消。
1.1.4 如排污泵自动启动不来，应及时通知技术支持部检查处理。
1.2#1、2、3雨水泵运行方式1.2.1 #1、2、3雨水泵工作方式分为自动（位置1）、手动（位置2）二种。
手动：停、启操作由合、拉闸按钮进行。
自动：停、启制作由液位器自动控制。
1.2.2 雨水泵正常运行方式：1.2.2.1 #1雨水泵置于自动（位置1）方式，启、停由液位器控制，启动水位约3.5米左右。
当两排污泵自动失灵、雨水量大排污泵来不及排水时，由#1雨水泵启动排水。
污水泵控制原理
潜水泵电路原理图一、潜水泵的电路控制部分主要由交流接触器、热继电器、转换开关、指示灯、按钮、液位控制器、潜水泵过热保护器、中间继电器等元件组成。
二、交流接触器（CJ）是一种自动电磁式开关，适用于远距离频繁地接通或分断主电路的用电设备，具有控制容量大、动作可靠、操作效率高、使用寿命长等优点。
交流接触器是利用电磁力作用下的吸合和反向弹簧作用下的释放，使主触点闭合和分断导致主电路的接通和分断。
交流接触器主要由电磁系统、触头系统、灭弧装置及辅助部分构成。
1、电磁系统：由线圈、静铁心、动铁心组成。
线圈电压有220V，380Ｖ，接触器分交流接触器和直流接触器。
铁心用硅钢片叠制而成，做成Ｅ型状。
2、触头：主触头是用于接通和断开主电路，因此触头的质量很重要，必须用紫铜片制成，接触部分还要镀银，为了使触头接触紧密并消除触头开始接通时产生的颤动，在触头上还装有压紧弹簧。
触头采用双断点桥式结构，两触头串连于同一电路中，同时接通或断开。
主触头允许通过较大电流，（接触器的额定电流）称之为一次接线，辅助触头用于自锁、互锁等控制电路，只能通过小电流。
称之为二次接线。
3、灭弧装置：当接触器断开较大电流时，动静触头之间会产生较强的电弧，其产生的光和热易使触头烧坏，因此减小电弧造成的危害至关重要，所以在接触器上装有灭弧罩，触头采用双断点桥式结构，使电弧分成两路，加大了电弧距离，减小触头分断电流，使电弧容易熄灭。
型号为CT10-20、CT10-40。
4、接触器工作原理：线圈通电时产生磁场，使静铁心产生较大的吸引力，以克服弹簧的作用力将动铁心吸合，从而带动主触头闭合，接通主电路。
辅助触头发出各种信号，以达到远距离控制的目的。
当线圈失电或电压下降到一定数额时，静铁心产生的吸引力消失，动铁心在反向弹簧的作用下释放回复原先位置，接触器断开主电路。
三、热继电器：主要是利用电流的热效应对电动机或其它用电设备进行过载保护、断相保护、电流不平衡保护。
如何监控玻璃管液位计中的液位
液位控制 收发器
GKYWX GKYDXF-BJ
多个 GKY 液位传感器
多个 GKY 液位传感器 1 个 GKY 液位传感器
通过移动网（GPRS/5G/NB）传输液位信 号 通过无线天线传输液位信号 遇紧急情况向管理员发短信打电话
在以上任何一 接入 1-16 个点的干簧 例如 GKY2-3T-BL 是用于凉水玻璃管液
光电监控探头夹就是在玻璃管外加装一红外发光管，发射红外线。另一方安装一红外接收 管，接收红外线。在玻璃管内放一个浮子。当浮子经过红外探头时，遮住光路，就将液位信号 发送出去。具体原理图如下：
如果是普通的水，在玻璃管内放一个普通的浮子就可以了。玻璃管外放置红外探头。当浮 子经过探头时，遮住光路，转换器就将水位信号发送出去。
二、UQK 液位控制/水位控制原理 干簧管将电极触点密封在玻璃管内，接近磁铁，触点就会吸合。所以人们在浮球里放一块 磁铁和上、下两个干簧管，通过导线将浮球固定于水池中，如图 2.1。这就是 UQK 的液位控制 /水位控制方式。当水池无水的时候，浮球下垂，磁铁在下限干簧管处，故下限干簧管吸合。 当水池有水的时候如图 2.2，浮球上翻，磁铁在上限干簧管处，故上限干簧管吸合。将干簧管 触点串接交流接触器，就可以控制水泵启动，见图 2.3。这种方式依靠水的浮力使浮球上下翻 转，上限、下限间的距离依据导线的长度来决定。由于要考虑耐流问题，导线不能太细。同时 导线使用一段时间后，变得僵化发硬，翻转很不灵活。于是浮子翻转有时高一点，有时低一点， 上下限位置很不准确。于是出现了定位准确的 GSK 方式。
排污泵工作原理

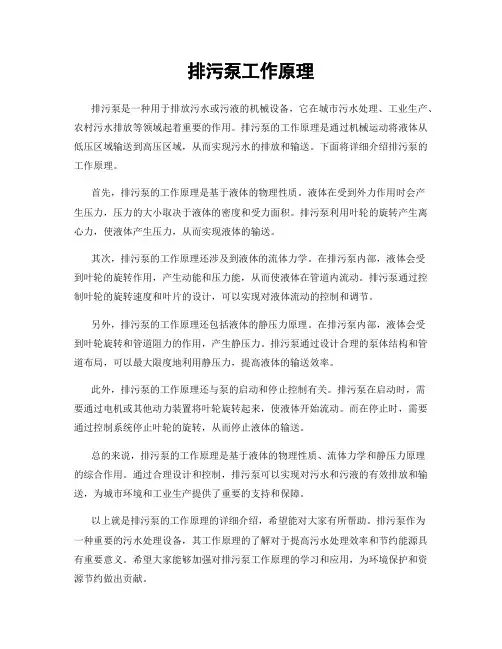

排污泵工作原理排污泵是一种用于排放污水或污液的机械设备，它在城市污水处理、工业生产、农村污水排放等领域起着重要的作用。
排污泵的工作原理是通过机械运动将液体从低压区域输送到高压区域，从而实现污水的排放和输送。
下面将详细介绍排污泵的工作原理。
首先，排污泵的工作原理是基于液体的物理性质。
液体在受到外力作用时会产生压力，压力的大小取决于液体的密度和受力面积。
排污泵利用叶轮的旋转产生离心力，使液体产生压力，从而实现液体的输送。
其次，排污泵的工作原理还涉及到液体的流体力学。
在排污泵内部，液体会受到叶轮的旋转作用，产生动能和压力能，从而使液体在管道内流动。
排污泵通过控制叶轮的旋转速度和叶片的设计，可以实现对液体流动的控制和调节。
另外，排污泵的工作原理还包括液体的静压力原理。
在排污泵内部，液体会受到叶轮旋转和管道阻力的作用，产生静压力。
排污泵通过设计合理的泵体结构和管道布局，可以最大限度地利用静压力，提高液体的输送效率。
此外，排污泵的工作原理还与泵的启动和停止控制有关。
排污泵在启动时，需要通过电机或其他动力装置将叶轮旋转起来，使液体开始流动。
而在停止时，需要通过控制系统停止叶轮的旋转，从而停止液体的输送。
总的来说，排污泵的工作原理是基于液体的物理性质、流体力学和静压力原理的综合作用。
通过合理设计和控制，排污泵可以实现对污水和污液的有效排放和输送，为城市环境和工业生产提供了重要的支持和保障。
以上就是排污泵的工作原理的详细介绍，希望能对大家有所帮助。
排污泵作为一种重要的污水处理设备，其工作原理的了解对于提高污水处理效率和节约能源具有重要意义。
希望大家能够加强对排污泵工作原理的学习和应用，为环境保护和资源节约做出贡献。
液位培训(1)
液位培训(1)
二、物位检测的作用 1、确定容器中的贮料数量，以保证连续生产的需
要或进行经济核算； 2、为了监视或控制容器的物位，使它保持在规定
• 3、 在使用中，应定期清洗玻璃管内外壁污垢，以保 持液位显示清晰。清洗程序：先关闭与容器连接的上、 下阀门，打开排污阀，放净玻璃管内残液，使用适当 清洗剂或采用长杆毛刷拉擦方法，清除管内壁污垢。
• 4、 如果石英管断裂或挂垢严重需要更换时，具体步 骤：拆下表体，拧开两端螺帽和螺母，用木棍将石英 玻璃管从一端向另一端敲击，取出石墨环，将新石英 管装入，再将石墨环套在石英管上，等距嵌入表体内， 拧紧两端螺母及螺帽，确认无渗漏后，即可投入运行。
液位培训(1)
第三章磁性浮子液位计
第五章 电缆浮球液位开
工作原
关
电缆浮理球开关是根据重力与浮力的
原理设计而成，用大容量微动开关
作为节点输出，当浮球与水平面上 仰角度超过28°时，便会输出一个 开关量信号。
特点
可自动调节，易于操作，便于安装，安 全可靠，免予维修，无毒环保。它对污 水有抵抗作用，广泛应用于家庭，厂矿 等的水池，油，酸和碱的池，桶，槽， 灌等的容器中。
液位培训(1)
第三章 绳浮球液位计
测量原理：阿基米德原理
系统构成：
平衡重物;DN50*230mm
不锈钢或碳钢管
浮标：卫生级不锈钢管或衬塑管DN150*210
绳：四氟绳或尼龙绳
滑轮：尼龙轮：DN100
支架：T型架 单或双个角钢50*50 长度以便 于两侧自由移动为标准，自行确定
超声波液位计原理分析及使用注意事项
超声波液位计在工业自动化中的应用越来越多，但应注意防潮防污。
下面，我们分析一下超声波液位计的原理，看看使用超声波液位计时应注意哪些问题。
超声波液位计是通过换能器表面震动推动空气产生超声波。
超声波发出后换能器会有瞬间的静止，目的是为了接受返回的超声波。
发出的超声波遇到水面反射回来再传回到换能器，引起换能器表面震动，这就接收了超声波。
这样一发一收，根据其时间差就可以计算出液位的高度了。
所以超声波液位计的核心在于返回的波能够引起换能器表面的震动，接收到返回的超声波。
我们可以设想一下，如果换能器表面覆盖一层油污，或者一个水滴，换能器还能接收到超声波吗？所以超声波液位计使用时一定要注意防潮、防污，不能用于污水池，或挥发性强的液体中。
因为排污池的周围环境一般比较脏，水泵等很多设备的机油排放在周围，换能器表面很容易粘上一层油污。
挥发性液体会产生雾气吸收超声波，削弱回波的强度。
关于其他液位计的性能可以参见附录中的“各类液位传感器原理和性能分析”一文。
根据以上的分析，我们把超声波液位计的使用注意事项总结一下：第一，超声波液位计都存在盲区（一般为400mm），且安装时不能离容器壁太近（最好大于500mm）。
比如，排污池一般都很小，里面又有水泵及管道，这些障碍物都会反射波，造成误判。
第二，超声波传感器检测的液面要求比较平稳，不能有太大的波动。
而排污泵在排水时搅动水面，或者容器内有搅拌机时都会造成较大的波动，影响检测的准确度。
第三，雾气会吸收超声波，影响检测。
有些排污池会排放一些热水，产生一些水蒸气，造成误判断。
所以超声波液位计也不适用于挥发性强的液体中，如浓度较高的酸性、碱性液体。
第四，就是我们前面提到的，超声波液位计的换能器表面不能太脏，不能有水滴。
下面，我们通过图示来做一说明：附录、各类液位传感器检测原理和性能分析液位控制/水位控制的核心在于液位传感器，它决定了液位控制系统的可靠性、稳定性及使用寿命。
液位控制显示仪表做得好坏，可以起到景上添花的作用，可以增加很多功能，但并不是决定液位控制系统寿命的核心。
一体化预制泵站技术
一体化预制泵站是目前城市污水、雨水、排水、废水处理常见的科学模式。
一体化预制泵站的“一体化”就可以说明出它的重点作用。
无论要求干式或湿式泵坑，或者两者的结合体，这种泵站都可以预制出，关键是过硬的技术。
一、一体化污水预制泵站之总体设计原理由压力传感器或者浮球反馈泵站的液位信息到控制系统，再由控制系统设定的运行参数调节水泵开关运行。
当液位达到系统设定的开启水泵液位时，控制系统会控制水泵启动，这样污水便从泵站抽到市政污水管路出口；当污水抽送低于系统设定液位时，系统会控制水泵停运。
这样循环反复，使得一体化污水预制泵站顺利运行。
二、一体化污水预制泵站之防滑盖设计原理防滑顶盖盖板材料由GRP制成。
盖板内外表面平整，不允许有深度2mm以上的裂纹，不允许有分层脱层，纤维祼露、树脂结节、异物夹杂、色泽明显不匀等现象。
可有效防止长时间裸露在太阳光下面老化。
整体顶盖有防滑措施，如防滑花纹或颗粒，并刷有防腐漆。
三、一体化污水预制泵站之筒体设计原理玻璃钢筒体筒体以无碱玻璃纤维无捻粗纱及其制品为增强材料，热固性树脂为高标号树脂，采用计算机控制缠绕工艺，确保厚度均匀并达到设计要求，结构层厚度由结构设计确定。
浙江贝德泵业的一体化预制泵站之泵站筒体结构由纤维缠绕玻璃钢(GRP)制成，采用意大利(VEM)公司设备，全自动化控制连续缠绕型，确保厚度均匀并达到设计的刚度，质量稳定优良。
四、一体化污水预制泵站之污渍流通原理采用CFO流场计算，使得尽可能把淤泥等固体颗粒排出设备。
另外，因输送介质为含有大量砂、油脂类和各种生活杂物，特别是污水中氯离子浓度高，据此，特别要求粉碎格栅机的切割刀片材质除了具有高强度和硬度的条件，还需要耐腐蚀。
粉碎型格栅应能每日24小时连续运转，确保切割后的固体颗粒粒径应在15－16mm以上，不能切碎颗粒小于10mm，防止固体颗粒直接通过污水处理厂的提升格栅。
五、一体化污水预制泵站之传动轴的设计原理传动轴表面硬度应达60HRC以上，拉伸张力不小于1,027 kPa；抗泥砂磨损。
