蛙式打夯机的简单动力学分析
科技与创新┃Science and Technology & Innovation·34·文章编号：2095－6835（2015）16－0034－01蛙式打夯机的简单动力学分析陈 锐（福建农林大学，福建 福州 350000）摘 要：随着社会的发展和科技的不断进步，蛙式打夯机在夯实泥土过程中的应用越来越广泛。
因此，对蛙式打夯机在运用中的各项数据进行了分析，以期为相关方面的研究提供帮助。
关键词：蛙式打夯机；动力学分析；机架；重锤中图分类号：TU62 文献标识码：A DOI ：10.15913/ki.kjycx.2015.16.034蛙式打夯机是利用冲击和冲击振动的作用分层夯实泥土的压实器械。
其利用偏心旋转力原理制成，由偏心块、电动机、机架和皮带等构成。
电动机传动部分在支座上带动偏心块，偏心块依靠离心力的作用，通过传动轴与机架的铰接带动机架运动，使机架绕着此轴进行上、下锤击摆动。
机架前端有重锤，当机架向下方摆动时，依靠重力和惯性力落地的一瞬间夯击泥土，向上方摆动时支座向前移动。
因此，蛙式打夯机每捶打一次，就会向前移动一步，犹如青蛙向前跳跃，因此取名为“蛙式打夯机”。
1 打夯机向上跳跃一瞬间分析设偏心块的质量为m ，打夯机整体的质量为M ，时间为t ，偏心部分相对于打夯机整体形心的偏心距为e . 现假设打夯机整体形心与质心重合，偏心装置以转速ω匀速转动。
如图1所示 ，建立固定坐标系O —XY 和平动坐标系O ′—X ′ Y ′，在平动坐标系下机架（偏心杆）与X ′ 轴夹角为θ∶θ=ωt ，设传动轴O ′相对于固定坐标系的水平位移、速度和加速度分别为x ，x ′，x ″，相对于固定坐标系的竖直位移、速度和加速度分别为y ，y ′，y ″，假设不计地面摩擦力，建立偏心轮的受力方程。
A 点相对于动系加速度：a Ax =-e ω2cos ωt 、a Ay =-e ω2sin ωt . A 点相对于定参考系：a 定Ax =x ″-e ω2cos ωt 、a 定A y =y ″-e ω2sin ωt . 在水平方向：F x =Mx ″. （1） me ω2cos ωt =（M +m ）x ″. （2）F x 为M 水平方向约束力。
蛙式打夯机
蛙式打夯机
蛙夯是建筑施工中常见的小型压实机械，虽有不同形式，但构造差不多相同，但要紧由机械结构和电器操纵两部分组成。
机械结构部分由拖盘、传动机构、前轴装置、夯头架、操纵手柄组成；电器操纵部分包括电动机、开关操纵及胶皮电缆。
夯头架上的偏心块与皮带松归并能够调整，因偏心块的旋转使蛙夯跳动、冲击、夯实土壤。
1. 蛙夯只适用于夯实灰土、素土地基以及场地平坦工作，不能用于夯实坚或软硬不均相差较大的地面，更不得夯打混有碎石、碎砖的杂土。
2. 作业前，应对工作进行清理排除障碍，搬运蛙夯到沟槽作业时，应使用起重设备，上下槽时选用跳板。
3. 不管在工作之前和工作中，凡需要运蛙夯必须切断电源，不准带电搬运，以防造成蛙夯误动作。
4. 蛙夯属于手持移动式电动工具，必须按照电气规定，在电源首端装设漏电动作电流大于30A，动作不大于0.1S的漏电爱护器，并对蛙夯外壳做好爱护接地。
5. 操作人员应戴好绝缘用品。
6. 蛙夯的操作必须有两个人，一人扶夯，一人提电线，提人也必须穿戴好绝缘用品，两人要紧密配合，防止拉线过紧和夯打在线上造成事故。
7. 蛙夯的电器开关与入线处的联接，要随时进行检查，幸免入
线处因震动、磨损等缘故导致松动或绝缘失效。
8. 在蛙打室土时，夯头要躲开墙基础，防止因夯头处软硬相差太大，砸断电线。
9. 两台以上蛙夯同时作业时，左右间距不小于5M，前后不小于10M。
相互间胶皮电不要缠绕交叉，并远离夯头。
蛙式打夯机安全操作规程
蛙式打夯机安全操作规程一、准备工作1. 确保所有作业人员都明确了蛙式打夯机的基本结构和工作原理，并接受了必要的培训和指导。
2. 检查蛙式打夯机的各项工况指标，包括油液、水液、燃油等是否满足工作要求。
3. 检查蛙式打夯机通风系统、液压系统、电气系统等的正常运行状况。
4. 确保作业场地平整，并清除一切可能对打夯机操作造成威胁的障碍物。
二、安全操作流程1. 操作前，必须佩戴符合国家标准的个人防护设备，包括安全帽、防护眼镜、耳塞、防护服等。
2. 在操作过程中，必须保持清醒状态，禁止酒后、疲劳、患病或受伤的人员操作。
3. 在操作前必须进行仔细的检查，确保所有的开关、按钮、手柄等操作装置灵活可靠。
4. 确保操作区域内只有蛙式打夯机操作人员，其他人员必须保持一定的安全距离。
5. 开始操作前，必须确保打夯机的底板与地面平齐，否则必须调整底板高度。
6. 操作过程中，必须保持通信畅通，与其他人员保持有效的沟通和协调。
7. 操作人员必须熟悉蛙式打夯机各部件的位置，遵守正确的操作顺序，不得随意拆卸或更换部件。
8. 在操作期间，不得进行任何与蛙式打夯机工作无关的活动，禁止在蛙式打夯机上存放杂物。
9. 在操作过程中，不得穿过正在工作的蛙式打夯机底板下方，以避免发生意外伤害。
10. 操作完毕后，必须将蛙式打夯机归位，并进行必要的保养和检修。
三、安全注意事项1. 禁止操作人员擅自改装蛙式打夯机，一旦发现有故意违反安全规定的行为，将严肃处理。
2. 禁止携带易燃、易爆物品接近蛙式打夯机操作区域。
3. 在操作过程中，如遇到异常情况，如噪音突然增大、温度异常升高等，必须立即停止操作并报告相关负责人。
4. 在作业过程中，如发现蛙式打夯机有异常震动、漏油、冒烟等情况，必须立即停止操作，并通知相关负责人。
5. 确保所有设备和工具的使用符合国家的相关法律法规，严禁使用假冒伪劣产品。
6. 当蛙式打夯机需要移动时，必须停止工作，将其放置在平稳的地面上，防止蛙式打夯机因移动而引发的安全事故。

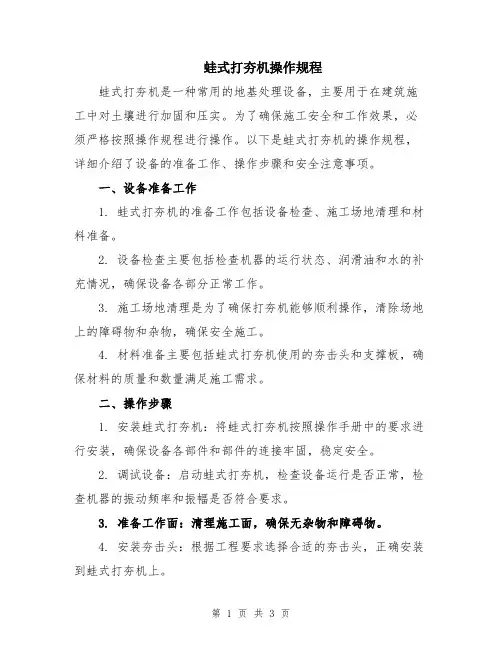

蛙式打夯机操作规程
蛙式打夯机操作规程蛙式打夯机是一种常用的地基处理设备，主要用于在建筑施工中对土壤进行加固和压实。
为了确保施工安全和工作效果，必须严格按照操作规程进行操作。
以下是蛙式打夯机的操作规程，详细介绍了设备的准备工作、操作步骤和安全注意事项。
一、设备准备工作1. 蛙式打夯机的准备工作包括设备检查、施工场地清理和材料准备。
2. 设备检查主要包括检查机器的运行状态、润滑油和水的补充情况，确保设备各部分正常工作。
3. 施工场地清理是为了确保打夯机能够顺利操作，清除场地上的障碍物和杂物，确保安全施工。
4. 材料准备主要包括蛙式打夯机使用的夯击头和支撑板，确保材料的质量和数量满足施工需求。
二、操作步骤1. 安装蛙式打夯机：将蛙式打夯机按照操作手册中的要求进行安装，确保设备各部件和部件的连接牢固，稳定安全。
2. 调试设备：启动蛙式打夯机，检查设备运行是否正常，检查机器的振动频率和振幅是否符合要求。
3. 准备工作面：清理施工面，确保无杂物和障碍物。
4. 安装夯击头：根据工程要求选择合适的夯击头，正确安装到蛙式打夯机上。
5. 调整设备位置：根据需要，调整蛙式打夯机的位置，确保夯击头与地面垂直。
6. 打夯操作：启动蛙式打夯机，按照设备使用说明，将夯击头连续的敲击地面。
在打夯的过程中，应注意保持夯击头的垂直度和均匀度，避免出现夯击头与地面倾斜或打夯不均匀的情况。
7. 切换夯击点：在夯击的过程中，根据设备的工作范围和实际需要，逐渐向周围切换夯击点，确保整个施工面都能得到均匀的夯击。
8. 夯击深度的控制：根据设计要求，控制夯击头的下降深度和夯击的次数，确保夯实层的夯击深度和夯击次数符合设计要求。
9. 检查施工效果：在打夯作业完成后，应及时检查施工面的夯实情况，并根据需要进行修整和调整。
10. 清理工作面：打夯作业完成后，应对施工面进行清理，清除夯击头压实后产生的碎屑和杂物。
确保施工场地的整洁。
三、安全注意事项1. 操作人员应熟悉蛙式打夯机的性能和使用方法，具备相关操作证书，严禁无证人员操作。
工程机械夯实机械
第九章夯实机械第一节用途与分类夯实机械是一种适用于对粘性土壤和非粘性土壤进行夯实作业的冲击式机械，夯实厚度可达l~1.5m，在公路、铁路、建筑、水利等工程施工中应用广泛。
在公路修筑施工中，可用于夯实桥背涵侧路基、阵实路面坑槽以与夯实、平整路面养护维修，是筑路工程中不可缺少的设备之一。
夯实机械可按冲击能量、结构和工作原理进行分类：按夯实冲击能量大小分为轻型(0.8~lkN•m)、中型(l~10kN•m)和重型(10~50kN•m)三种；按结构和工作原理分为自由落锤式夯实机、振动平板夯实机、振动冲击夯实机、爆炸式夯实机和蛙式夯实机。
冲击式压路机是一种不同于传统的径静碾压实、振动压实和打夯机压实原理的新型压实设备。
这种20世纪90年代才实际投入使用的压路机，特别适用于湿陷性黄土压实和大面积深填土石方的压实工作。
第二节结构与工作原理一、振动平板夯实机利用激振器产生的振动能量进行压实作业的振动平板夯，广泛应用于工程量不大的狭窄场地。
振动平板夯的结构如图9-1所示。
它由发动机、夯板、激振器、弹簧悬挂系统的等组成。
振动平板夯分非定向和定向两种形式。
动力通过发动机经皮带传递给偏心块式激振器。
由激振器产生的偏心力矩带动夯板以一定的振幅和激振力振实被压材料。
非定向振动平板夯是利用激振器产生的水平分力自动前移；而定向振动平板夯是利用两个激振器壳体中心（两激振器中心）所处位置的不同，使振动平板原地垂直振动或在总离心力的水平分力作用下水平移动。
振动平板夯的隔振元件是弹簧减震器。
二、振动冲击夯实机振动夯实机包括内燃式振动冲击夯和电动式冲击夯两种形式。
前者动力是内燃发动机，而后者动力是电动机，都是由动力源（发动机、电机）、激振装置、缸筒和夯板等组成。
振动冲击夯的工作原理是由发动机（电机）带动曲柄连杆机构运动，产生上下往复作用力使夯实机跳离地面。
在曲柄连杆机构作用力和夯实机重力作用下，夯板往复冲击被压实材料，达到夯实的目的。
振动冲击夯实的冲击频率7〜11Hz,跳起高度45〜65mm，通过夯板对被夯实材料的快速冲击使材料颗粒产生位移，获得很好的夯实效果。
蛙式打夯机操作注意事项
蛙式打夯机操作注意事项简介蛙式打夯机，又称为蛤蟆打夯机，是一台广泛应用于建筑、道路、桥梁、码头等基础工程施工的机器设备。
蛙式打夯机操作简单方便，但由于涉及到安全问题，操作时必须要注意一些事项。
本文将从操作前的准备工作、操作中需要注意的安全事项、操作后的维护保养等方面，详细介绍蛙式打夯机的操作注意事项。
操作前的准备工作1.检查机器设备在操作蛙式打夯机之前，应当简单检查机器设备的各个部位是否完整、功能是否正常。
如果有任何破损或异常情况，需要及时停机报修。
2.着装要求在操作蛙式打夯机时，应佩戴符合保护要求的安全服、安全鞋等装备，以确保自身安全。
3.施工现场检查在打夯时需要先进行现场检查，仔细了解地形、土质，确认无障碍物、无杂物等因素影响施工。
4.安全警示标识在施工现场应设置必要的安全标志，警示施工人员、过路行人，以确保施工过程中的安全。
操作中需要注意的安全事项1.操作人员应熟练操作在进行蛙式打夯机的操作时，必须由具备相关资格证书或技术培训合格的专业人员进行操作，且必须熟练掌握设备的操作技巧。
2.重视轨道的平放在使用蛙式打夯机前，必须确保轨道平放，否则会在操作时发生危险。
3.注意周围环境在使用蛙式打夯机时，要时刻注意周围的环境，如有人员上下走动要及时给以警示，防止人为的触碰打夯机。
4.严禁超负荷操作操作人员必须要明确一点：严禁超负荷操作蛙式打夯机，一旦出现超负荷操作，会导致机器同步出现故障，严重时甚至会导致设备损伤。
5.及时检查悬挂物在操作蛙式打夯机时，一定要注意检查悬挂物的情况。
如果悬挂物不稳，必须立即停机处理。
千万不要勉强进行打夯，这样会对设备造成伤害和人身安全威胁。
6.正确使用油门在使用蛙式打夯机时，必须正确使用油门。
油门响应时间要快，操作人员应严格遵守安全规定，不得在施工过程中调高油门。
7.保证施工现场的整洁卫生施工现场应当保持整洁卫生，并严格落实好垃圾箱和垃圾袋的使用，避免垃圾杂物对施工造成影响。
蛙式打夯机安全使用技术要点范文
蛙式打夯机安全使用技术要点范文蛙式打夯机是一种常用的土地压实设备，安全使用技术对于保证施工过程的顺利进行和施工人员的人身安全至关重要。
下面将介绍蛙式打夯机安全使用技术的要点。
1. 设备检查与维护在使用蛙式打夯机之前，首先要进行设备检查。
检查电气线路和接头是否完好，并确保电源插头接地良好。
检查打夯机的润滑系统和冷却系统是否正常运行。
检查机器的重要部件是否磨损，如不正常磨损应及时更换。
检查安全装置是否完好，如保护网、护罩等。
检查油箱内的液位是否符合要求。
如果在检查过程中发现任何异常情况，应立即停止使用并及时进行维修。
2. 操作人员的安全防护在操作蛙式打夯机时，操作人员要穿戴符合要求的个人防护装备。
包括安全帽、防护眼镜、防护耳罩、防护面罩、防护手套和防护鞋等。
同时，要确保操作人员的服装不松散，并且不能携带长发或耳环等物品，以防止被机器部件卷入或勾住。
3. 施工现场的安全措施在蛙式打夯机施工现场，应设置明显的安全警示标志，以提醒周围人员注意安全。
同时要确保施工现场的道路平整，防止机械在施工过程中出现颠簸。
打夯时，应确保施工现场没有其他人员在机器周围活动，防止发生人员被夯击伤的事故。
4. 打夯机操作技术在操作蛙式打夯机时，要确保正确掌握操作技术，以防止安全事故的发生。
首先要注意操作平稳，避免猛推或突然停止的情况发生。
其次，在操作中应掌握好节奏和力度，避免夯击力度过大或过小。
操作人员应熟悉打夯机的工作原理和控制按钮的功能，确保能够正确使用各项功能。
5. 定期检查和维护在使用蛙式打夯机一段时间后，要定期进行检查和维护工作。
定期检查润滑油的使用情况，并及时添加或更换。
定期检查蛙式打夯机的冷却系统，确保冷却效果正常。
定期清洗打夯机的过滤器和散热器，确保机器能够正常工作。
同时要定期检查打夯机各个部件的紧固情况，确保不松动或脱落。
总之，蛙式打夯机的安全使用技术是保证施工过程安全的关键。
通过设备检查与维护、操作人员的安全防护、施工现场的安全措施、打夯机操作技术和定期检查和维护等措施的落实，可以保证施工过程的安全性，减少事故的发生。
蛙式打夯机安全使用规定
蛙式打夯机安全使用规定
蛙式打夯机是一种用于压实土壤的机械设备，安全使用规定如下：
1. 操作人员应经过专门培训，熟悉蛙式打夯机的操作步骤和安全操作规程。
2. 在使用蛙式打夯机之前，应检查设备的运行状态和工作条件，确保设备和相关设施完好无损。
3. 操作人员应穿戴合适的个人防护装备，包括安全帽、安全鞋、手套、护目镜等。
4. 打夯机应在平坦、结实的地面上稳定安放，避免设备滑动或倾斜。
5. 操作人员应保持清醒，并避免在疲劳、饮酒或受药物影响时使用蛙式打夯机。
6. 在操作蛙式打夯机之前，应清理工作区域，避免杂物、障碍物对设备和操作人员造成伤害。
7. 在操作蛙式打夯机时，应保持足够距离，避免身体接触设备或工作区域。
8. 操作人员应遵守打夯机的操作规程，确保正确选择打夯机的操作模式和参数，并严禁擅自修改设备的工作设置。
9. 在操作蛙式打夯机期间，应随时关注设备的运行状态，如发现异常情况或设备故障，应立即停机检查。
10. 在操作蛙式打夯机结束后，应进行设备的维护保养，清洁设备并妥善存放。
11. 在操作蛙式打夯机期间，应与其他工作人员保持有效的沟通，确保工作的协调进行。
以上是一些常见的蛙式打夯机安全使用规定，具体的安全规程可以根据实际情况和设备的使用说明进行制定。
在使用蛙式打夯机时，操作人员应始终保持警觉，以确保工作的安全和高效进行。
