风机种类特点及选用原则

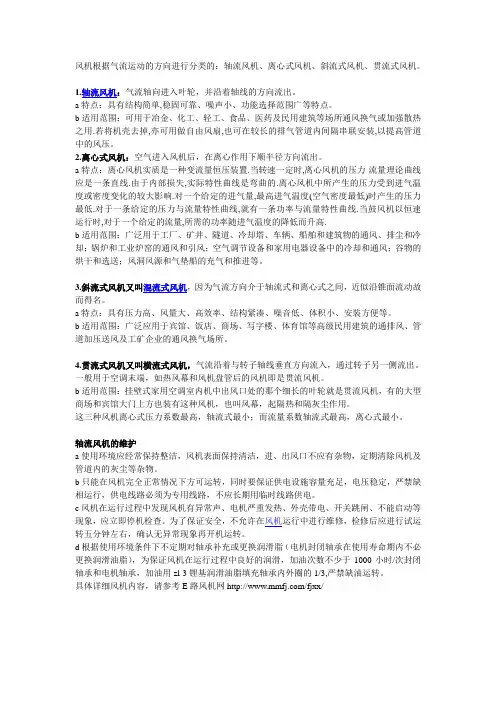

风机分类、特点及适用范围
风机根据气流运动的方向进行分类的：轴流风机、离心式风机、斜流式风机、贯流式风机。
1.轴流风机：气流轴向进入叶轮，并沿着轴线的方向流出。
a特点：具有结构简单,稳固可靠、噪声小、功能选择范围广等特点。
b适用范围：可用于冶金、化工、轻工、食品、医药及民用建筑等场所通风换气或加强散热之用.若将机壳去掉,亦可用做自由风扇,也可在较长的排气管道内间隔串联安装,以提高管道中的风压。
2.离心式风机：空气进入风机后，在离心作用下顺半径方向流出。
a特点：离心风机实质是一种变流量恒压装置.当转速一定时,离心风机的压力-流量理论曲线应是一条直线.由于内部损失,实际特性曲线是弯曲的.离心风机中所产生的压力受到进气温度或密度变化的较大影响.对一个给定的进气量,最高进气温度(空气密度最低)时产生的压力最低.对于一条给定的压力与流量特性曲线,就有一条功率与流量特性曲线.当鼓风机以恒速运行时,对于一个给定的流量,所需的功率随进气温度的降低而升高.b适用范围：广泛用于工厂、矿井、隧道、冷却塔、车辆、船舶和建筑物的通风、排尘和冷却；锅炉和工业炉窑的通风和引风；空气调节设备和家用电器设备中的冷却和通风；谷物的烘干和选送；风洞风源和气垫船的充气和推进等。
3.斜流式风机又叫混流式风机，因为气流方向介于轴流式和离心式之间，近似沿锥面流动故而得名。
a特点：具有压力高、风量大、高效率、结构紧凑、噪音低、体积小、安装方便等。
b适用范围：广泛应用于宾馆、饭店、商场、写字楼、体育馆等高级民用建筑的通排风、管道加压送风及工矿企业的通风换气场所。
4.贯流式风机又叫横流式风机，气流沿着与转子轴线垂直方向流入，通过转子另一侧流出。
一般用于空调末端，如热风幕和风机盘管后的风机即是贯流风机。
b适用范围：挂壁式家用空调室内机中出风口处的那个细长的叶轮就是贯流风机，有的大型商场和宾馆大门上方也装有这种风机，也叫风幕，起隔热和隔灰尘作用。
这三种风机离心式压力系数最高，轴流式最小；而流量系数轴流式最高，离心式最小。
风机选型手册
风机选型手册一、风机类型选择根据使用场景和具体需求，选择合适的风机类型。
一般而言，风机类型可分为离心式、轴流式、罗茨式等。
在选择时，需要考虑风机的压力、流量、噪音、效率等因素，以及安装空间和环境条件。
二、风量与风压计算根据实际需求，计算风机的风量和风压。
风量是指单位时间内通过风机的空气体积，风压是指空气在通过风机时所受到的压力。
在计算时，需要考虑管路阻力、设备所需风量等因素，以确定合适的风机和风压。
三、风机尺寸确定根据计算结果，选择合适的风机尺寸。
在选择时，需要考虑风机的效率、噪音、重量等因素，以及安装空间和环境条件。
一般来说，较大的风机能够提供更高的风量和风压，但也会带来更高的噪音和重量。
四、空气动力学设计进行空气动力学设计，优化风机性能。
空气动力学设计包括叶轮形状、叶片角度、流道设计等，这些因素都会影响风机的性能。
通过优化设计，可以提高风机的效率、降低噪音、减小阻力等。
五、机械设计及材料选择进行机械设计及材料选择，确保风机稳定可靠。
机械设计包括支撑结构、轴承系统、传动系统等，材料选择包括钢材、铝合金、塑料等。
在选择时，需要考虑材料的强度、耐腐蚀性、重量等因素，以确保风机能够稳定可靠地运行。
六、控制系统与调速方式根据实际需求，选择合适的控制系统与调速方式。
控制系统包括启动方式、保护装置、控制柜等，调速方式包括变频调速、液力耦合器调速等。
在选择时，需要考虑控制精度、稳定性、可靠性等因素，以确保风机能够根据实际需求进行调节和控制。
七、安装与维护要求根据实际情况，确定合适的安装与维护要求。
安装要求包括基础设计、安装位置选择、管路连接等，维护要求包括定期检查、清洗、润滑等。
在确定时，需要考虑安装空间、环境条件、使用频率等因素，以确保风机能够安全可靠地运行，并延长其使用寿命。
风机选型原则
风机选型原则风机选型原则是指在选择风机时需要遵循的一些基本规则和原则。
正确的风机选型可以确保风机的性能和使用寿命，同时也可以降低风机使用过程中的能耗和维护成本。
下面就介绍一下风机选型的原则。
1. 确定风机的工作条件在选择风机时，首先需要确定风机的工作条件，包括风量、风压、温度、湿度等参数。
只有明确了这些参数，才能选择合适的风机型号和规格。
2. 选择合适的风机类型根据不同的工作条件和使用要求，可以选择不同类型的风机，如轴流风机、离心风机、混流风机等。
不同类型的风机有着不同的特点和适用范围，选择时需要结合实际情况进行考虑。
3. 确定风机的运行效率在选择风机时，需要考虑其运行效率。
一般来说，高效率的风机不仅能够节约能源，还能够降低使用成本。
因此，在选择风机时，需要尽可能选择高效率的产品。
4. 选择合适的尺寸和规格根据实际需求，选择合适的尺寸和规格也是非常重要的。
如果选用过大或过小的风机，都会影响其运行效果和使用寿命。
因此，在选择风机时，需要根据实际需求进行精确计算，并选择合适的尺寸和规格。
5. 考虑风机的噪音和振动在使用风机时，噪音和振动也是需要考虑的因素。
如果噪音和振动过大，不仅会影响工作环境和生产效率，还会对设备造成损坏。
因此，在选择风机时，需要考虑其噪音和振动水平，并选择符合要求的产品。
6. 选择可靠性高的产品在选择风机时，除了考虑性能和效率外，还需要考虑其可靠性。
选择可靠性高的产品，可以降低故障率和维护成本，同时也可以提高生产效率。
总之，正确的风机选型可以确保风机的性能和使用寿命，同时也可以降低使用成本和维护成本。
因此，在选择风机时，需要根据实际需求进行精确计算，并结合以上原则进行综合考虑。
风机选用
在工程设计或实际应用中，合理地选择风机是一项非常重要的工作。
风机一旦选定，它将在生产和生活中运行若干年，选型合理会给用户的使用带来方便和效益。
否则，会造成事故和能源的浪费。
一、不同用途通风机的特通风机的应用遍及国民经济各个领域。
按照通风机各自的用途和所处理气体的种类以及流量、压力的不同，其应用形式各有差异。
下面介绍各种用途主要通风机的种类及其特点。
1. 用于炼钢炼铁用通风机名称型式输送气体特点化铁炉用通风机离心空气此种风机要求在高压、小流量范围内具有效率高、噪声低、性能曲线平坦、高效区宽、安全运行流量范围大的特点。
由于压力高，叶轮圆周速度大，设计时要有足够的强度。
烧结炉冷却通风机轴流离心空气在通风时，采用效率高的轴流式为好，但噪声较大；在引风时，由于磨损严重，可采用具有耐磨结构的工作轮。
2. 工业锅炉配套用名称型式输送气体特点通风机引风机离心空气烟气通风机输送的介质为空气，最高温度不得超过80℃ 。
引风机输送的介质为烟气，最高温度不得超过250℃ ，一般采用水冷轴承，用耐磨材料制造叶轮和壳体。
引风机前必须加装除尘装置，除尘效率应达到国家规定的排放标准通、引风机进口调节流量可装导流器，也可采用电磁调速电机和双速电机，以适应锅炉运行负荷变化，且节能效果明显。
3. 矿山、隧道用名称型式输送气体特点矿外主通风机轴流离心矿井内气体对于大流量，选轴流式通风机较好。
采用动叶可调或进口导叶调节流量，可提高运行效率。
一般轴流式主通风机应配备有返风装置，返风量应符合国家规定标准，离心式通风机应配返风道。
矿井局部通风机轴流离心矿井内气体矿井内局部通风用。
随着开采深度的增加，要求体积小、重量轻、可经常移动。
一般采用防爆轴流通风机。
隧道通风机轴流空气根据隧道内烟尘的浓度可自动运转。
采用动叶可调式可提高运行效率，并能够在发生火灾时返风。
4. 热电站锅炉配套用名称型式输送气体特点引风机离心轴流子午加速锅炉烟气燃烧重油时，需注意由排气中硫的成分所造成的腐蚀；燃烧煤炭时，须注意由灰尘所致的磨损。
风机的分类及其运用
风机的分类及其运用一、风机的分类A.按照气流运动来进行风机分类的有：1．离心风机气流进入旋转的叶片通道，在离心力作用下气体被压缩并沿着半径方向流动。
2．轴流风机气流轴向进入风机叶轮后，在旋转叶片的流道中沿着轴线方向流动的风机。
相对于离心风机，轴流风机具有流量大、体积小、压头低的特点，用于有灰尘和腐蚀性气体场合时需注意。
3．斜流式（混流式）风机在风机的叶轮中，气流的方向处于轴流式之间，近似沿锥流动，故可称为斜流式（混流式）风机。
这种风机的压力系数比轴流式风机高，而流量系数比离心式风机高。
B.按压力的风机分类按照压力来进行风机分类的有：1．低压离心风机风机进口为标准大气条件，风机全压PtF≤1kPa的离心风机。
2．中压离心风机风机进口为标准大气条件，风机全压为1kPa＜PtF＜3kPa的离心风机。
3．高压离心风机风机进口为标准大气条件，风机全压为3kPa＜PtF＜15kPa的离心风机。
4．低压轴流风机风机进口为标准大气条件，风机全压为PtF≤0.5kPa的轴流风机。
5．高压轴流风机风机进口为标准大气条件，风机全压为0.5kPa＜PtF＜15kPa的轴流风机。
C.按比例大小的风机分类比转速是指要达到单位流量和压力所需的转速，按比例大小风机分类有：1．低比转速风机（ns=11~30）2．中比转速风机（ns=30~60）3．高比转速风机（ns=60~81）按用途的风机分类按用途风机分类，可分为引风机、纺织风机、消防排烟风机等。
二．风机应用领域风机广泛地应用于各个工业部门，一般讲，离心式风机适用于小流量、高压力的场所，而轴流式风机则常用于大流量、低压力的情况，应根据不同的情况选有不同的风机分类。
1、锅炉用风机锅炉用风机根据锅炉的规格可选用离心式或轴流式。
又按它的作用分为锅炉风机—向锅炉内输送空气；锅炉引风机把锅炉内的烟气抽走。
2、通风换气用风机这类风机一般是供工厂及各种建筑物通风换气及采暖通风用，要求压力不高，但噪声要求要低，可采用离心式或轴流式风机。
风机选型原则
风机选型原则风机是我国对气体压缩和气体输送机械的习惯简称，通常所说的风机包括通风机，鼓风机，风力发电机，其主要结构部件是叶轮、机壳、进风口、支架、电机、皮带轮、联轴器、消音器、传动件（轴承）等。
今天我们所讲到的风机选型主要是指通风机的选型。
下面大家跟小编一起来看一下吧。
1、根据场地的规模测算所需风量，然后根据场地的大小和所需风量来确定所需风机的规格与数量。
2、根据通风机输送气体的物理、化学性质的不同，选择不同用途的通风机。
如输送有爆炸和易燃气体的应选防爆通风机;排尘或输送煤粉的应选择排尘或煤粉通风机;输送有腐蚀性气体的应选择防腐通风机;在高温场合下工作或输送高温气体的应选择高温通风机等。
3、所选择的通风机应考虑充分利用场地的原有设备，根据原来的设施设计，从而保证现场安装过程的顺利，更能够节省投资，保证通风机的安全正常工作。
4、再根据这些风机的用途、工艺要求及使用场合，选择风机的种类中国风机交易网、机型以及结构材质等以符合所需的工作条件，力求使风机的额定流量和额定压力，尽量接近工艺要求的流量和压力，从而使风机运行时使用工况点接近风机特性的高效区。
5、当根据各种方法确定了所需风机型号与数量之后，很有可能依然有两款以上的风机适用，这时我们通常选择效率较高、机号较小的一种，同时也要根据价格、制作工艺、安装便利程度和保修服务等因素充分考虑。
6、对有消声要求的通风系统，应首先选择效率高、叶轮圆周速度低的通风机，且使其在最高效率点工作;还应根据通风系统产生的噪声和振动的传播方式，采取相应的消声和减振措施。
通风机和电动机的减振措施，一般可采用减振基础，如弹簧减振器或橡胶减振器等。
7、风机选型还应该了解国内通风机的生产和产品质量情况，如生产的通风机品种、规格和各种产品的特殊用途，新产品的发展和推广情况等，充分考虑环保的要求，以便择优选用风机。
8、选择离心式通风机时，当其配用的电机功率小于或等于75KW时，微博威海网库-风机交易可不装设仅为启动用的阀门。
风机技术标准
风机技术标准1. 风机类型和结构1.1 离心式风机离心式风机是一种利用旋转叶轮产生气体的离心运动来工作的风机。
它具有较高的压力和较低的风量，适用于需要较高压力的场合，如通风、空调、鼓风机等。
1.2 轴流式风机轴流式风机是一种利用旋转叶片产生气体流动的风机。
它具有较高的风量和较低的压力，适用于需要大流量和较低压力的场合，如冷却塔、工业炉等。
1.3 罗茨式风机罗茨式风机是一种利用两个或多个转子在相互之间形成间隙而产生吸力和排气的风机。
它具有较高的压力和较低的风量，适用于需要较高压力的场合，如污水处理、化工等。
1.4 贯流式风机贯流式风机是一种利用旋转叶片产生气体流动的风机，但叶片是固定的。
它具有较低的压力和较高的风量，适用于需要大流量和较低压力的场合，如冷却塔、工业炉等。
2. 风机的性能参数2.1 风量风量是指风机在单位时间内产生的气体体积，通常以立方米/小时或立方英尺/分钟为单位表示。
风量是衡量风机性能的重要参数之一，它直接影响着空气流动的效果和设备的散热效果。
2.2 风压风压是指风机在单位时间内对气体产生的压力，通常以帕斯卡（Pa）为单位表示。
风压是衡量风机性能的另一个重要参数，它直接影响着气体流动的距离和效果。
2.3 噪音噪音是指风机运行时产生的声音，通常以分贝（dB）为单位表示。
噪音是衡量风机性能的重要参数之一，它直接影响着人们的生活和工作。
2.4 能效比能效比是指风机的输出功率与输入功率之比，通常以百分比（%）为单位表示。
能效比是衡量风机性能的重要参数之一，它直接影响着设备的能源消耗和运行成本。
3. 风机的主要部件和材料3.1 叶轮叶轮是风机的主要部件之一，它由叶片、轮毂和轴组成。
叶轮的材质一般为铸铁、铸钢、铝合金等。
叶片的形状和角度对风机的性能有着重要影响。
3.2 机壳机壳是风机的主要部件之一，它由钢板、铸铁等材料制成。
机壳的作用是保护风机内部部件，同时将气体导入和导出。
3.3 电机电机是风机的动力源，它由定子和转子组成。
全面了解风机分类原理选型维护
全面了解风机分类原理选型维护风机是一种将风能转换为机械能并将空气输送或排出的设备。
它广泛应用于空调、通风、废气处理、工业排风等领域。
了解风机的分类、原理、选型和维护对于正确应用和高效运行风机至关重要。
下面将对这些方面进行详细阐述。
一、风机的分类根据不同的标准，风机可以分为不同的类型。
按照功率分类，主要有小功率风机、中功率风机和大功率风机。
按照风机的结构分类，主要有离心风机、轴流风机、混流风机和旋涡风机。
离心风机是最常见的一种，其特点是风量大、压力高，适用于需要输送长距离的空气。
轴流风机适用于风量大、压力低的情况，如通风系统中的空气循环。
混流风机的性能介于离心风机和轴流风机之间，旋涡风机适用于需要输送粉尘和杂质的气体。
此外，还有其他特殊类型的风机，如排气风机、热风循环机、鼓风机等。
二、风机的工作原理风机的工作原理就是通过叶轮的旋转来加速空气，产生气流。
离心风机的工作原理是利用离心力将空气从中心向外推送。
轴流风机的工作原理是通过叶片的螺旋形状，使空气同时产生轴向和切向的速度分量。
混流风机则是离心和轴流风机的综合，同时具备二者的特点。
不同类型的风机根据其结构和叶轮的形状设计，使得其流量、压力和效率等性能特点有所区别。
三、风机的选型正确选择风机是确保其正常运行和高效率运转的关键。
在选择风机时，需要考虑以下几个因素：1.风量：根据需要输送或排出的空气量来确定风机的风量。
风量的计算涉及到空气体积、温度、湿度等因素。
2.风压：根据系统的阻力或需要克服的压力来确定风机的风压。
风压的计算需要考虑管道流阻、弯头、收缩、过滤器等。
3.电机功率：根据风机的风量和风压，以及风机的效率来确定风机所需的电机功率。
电机功率的选择决定了风机的工作效率和运行成本。
4.噪音和振动：根据使用环境的需求，选取合适的风机，以确保噪音和振动不会影响到正常的工作和生活。
四、风机的维护对风机进行定期的维护保养，可以延长其使用寿命和提高其运行效率。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
风机种类特点及选用原则
轴流风机：风机的进风口与出风口平行；风量大、风压小、噪音小，种类繁多、价格便宜；在通讯产品中较多的使用；
离心风机：风机的进风口与出风口垂直；风量小、风压高、噪音大、价格高、供应商少；一般用于阻力较大的发热元器件或机柜的冷却
混流风机：风机的进风口与出风口平行；其性能介乎轴流风机和离心风机之间，风量大、风压也大；其出风与进风有一倾斜角度，如有两个风机并联，则风量可以扩散到整个系统。
为了使风机的效率最高，轴流风扇的最佳工作点在风机特性曲线的后1/3部分，即风量大，风压低的区间。
根据实际情况，如果风量足够的话，也可以在前面的1/3部分，即风量小，风压高的区间，避免在中间的不稳定区；
离心风机的最佳工作点在风机特性曲线的前1/3部分，即风压较高的区间；
风机距离被冷却单板的距离最小要大于1倍的风机厚度；
风机的出风口应避免正对设备正面人员操作的地方；
冷却风机的功率不得大于整机设备功耗的10%
4.2.3 吹风与抽风选用原则
当系统中热量分布不均匀，需要对专门区域进行集中冷却的情况，采用吹风方式，，出风口直接对准被冷却部分，风量集中，风压大；系统中为正压，灰尘等不易进入。
缺点是风速不均匀，存在死区（低速区），根据进风的不同，还可能在局部回流区；进风流经风扇后，温度会有所升高。
当系统中阻力较大且热量分布较均匀时，采用抽风方式，系统使用抽风不存在死区，风速均匀，能较均匀地流过被冷却表面；不利的是系统中为负压，在恶劣环境中灰尘易进入，风扇所处的环境温度较高，影响寿命。
4.2.4 风机串并联特性
当系统中风压不够时，可采用风机串联的工作方式，以提高其工作压力。
风机串联时，其风机特性曲线发生变化；风量上是每台风机的风量（略有增加），而风压则为相同风量下两台风机风压之和
当风道特性曲线比较平坦，需增大风量时，可采用并联系统，当风机并联使用时，其风压比单个风机的风压稍有提高，而总的风量是各风机风量之和，并联系统的优点为是气流路径短，阻力损失小，气流分布比较均匀，但效率低。
4.2.5 风机转速控制
降低系统噪声，风机的噪声与其转速有密切的关系，降低转速，噪声显著降低,风机的寿命是整个系统的薄弱环节之一，控制风机的转速可以延长风机寿命，提高系统的可靠性；
控制风机的转速还可以节约能源，风机在低速运转时，可以降低能源的消耗，提高整机效率。
转速与噪音、风压、风流量及功率的关系：
N2 = N1 + 50 log10 (RPM2/RPM1)------------------噪音计算公式
P2 =P1 (RPM2/RPM1)2 -------------------------------风压计算公式
q2 = q1 (RPM2/RPM1)---------------------------------风流量计算公式
HP2 = HP1 (RPM2/RPM1)3 --------------------------风机功率计算公式
例：某风机全速运转速度为4000RPM，噪音为40dB ，且全速运转时工作点为：(50CFM, 0.3IN.H2O)求半速运转时的噪音及工作点；
N2 = N1 + 50 log10 (RPM2/RPM1)=40+50log10(1000/2000)=24.9dB
P2 =P1 (RPM2/RPM1)2=0.3(1000/2000) 2=0.075 IN.H2O
q2 = q1 (RPM2/RPM1) =50(1000/2000) =25CFM。
