CPU固件升级
PCS7 S7-400H CPU固件更新步骤
PCS7系统S7-400H CPU固件更新步骤一、背景：使用PCS7控制系统的工厂，截至目前为止已发生了几起CPU故障，故障现象为CPU上所有的指示灯同步闪烁（见下面的视频），在将诊断信息发送给热线进行分析后，回复可能是CPU的固件存在BUG，需要更新S7-400H的固件消除此类BUG。
CPU状态指示灯全闪视频.mp4二、准备工作：1.根据CPU型号从西门子网站下载相应的固件更新包，并解压缩到工程师站新创建的文件夹内。
固件版本下载路径（需要先注册）：https:///cs/ww/en/view/1094745502.DCS程序备份。
3.由于当前PCS7版本是V7.1，CPU固件更新会清除CPU内AS RT PO授权，因此更新前须回收CPU内AS RT PO授权，打开PCS7项目，在“Component view”下展开左侧菜单栏，右键点击Charts→Charts→Book Back Process Objects，见图1。
4.授权回收后会清空CPU内程序和数据，引起CPU进入停止状态，此时现场设备会失去控制，因此固件更新必须在工厂停机检修期间进行，并需联系工艺专业采取预防和隔离措施，采取手动操作和控制装置和后备系统的压力。
5.因CPU固件更新期间（一台CPU升级时间可按30分钟考虑）不能断电，否则CPU可能进入故障模式且无法恢复，联系电气，确保在此期间CPU的电源供应。
三、说明：如果控制系统配置的是冗余CPU，则需要对2个CPU分别执行下面第四节中第1~7步的操作，然后对其中1个CPU执行第8~11步的操作。
四、升级步骤：1，待工艺准备好之后，通过CPU上的开关把CPU从RUN模式切换到STOP模式。
2，开始CPU固件更新：打开Hardware界面，选中CPU模块→点击顶部菜单PLC→Update Firmware，见图2。
3，在弹出的Update Firmware对话框内，从Target Module栏下可看到待升级CPU 模块的订货号和当前固件版本号。

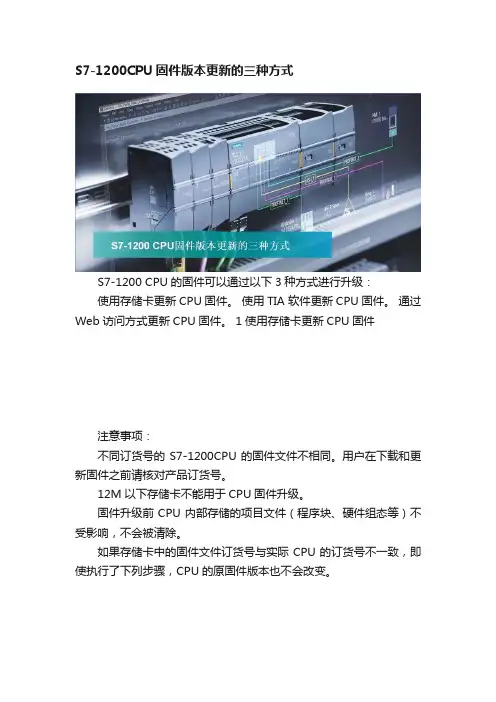

S7-1200CPU固件版本更新的三种方式
S7-1200CPU固件版本更新的三种方式S7-1200 CPU的固件可以通过以下3种方式进行升级：使用存储卡更新CPU固件。
使用TIA 软件更新CPU固件。
通过Web访问方式更新CPU固件。
1使用存储卡更新CPU固件注意事项：不同订货号的S7-1200CPU的固件文件不相同。
用户在下载和更新固件之前请核对产品订货号。
12M以下存储卡不能用于CPU固件升级。
固件升级前CPU内部存储的项目文件（程序块、硬件组态等）不受影响，不会被清除。
如果存储卡中的固件文件订货号与实际CPU的订货号不一致，即使执行了下列步骤，CPU的原固件版本也不会改变。
详细步骤：第一步：使用电脑通过读卡器清除存储卡中内容。
注意：不要格式化存储卡！第二步：从西门子官方网站下载最新版本的固件文件。
下载并解压缩，用户可以得到一个“S7_JOB.SYS”文件和“FWUPDATE.S7S”文件夹。
第三步：将“S7_JOB.SYS”文件和“FWUPDATE.S7S”文件夹拷贝到存储卡中。
第四步：将存储卡插到CPU1200卡槽中。
此时CPU会停止，“MAINT”指示灯闪烁。
第五步：将CPU断电上电。
CPU的“RUN/STOP” 指示灯黄绿交替闪烁说明固件正在被更新中。
“RUN/STOP” 指示灯亮(黄)，“MAINT”指示灯闪烁说明固件更新已经结束。
第六步：拔出存储卡第七步：再次将CPU断电上电用户可以在TIA PORTAL 软件--->在线和诊断--->诊断--->常规中在线查看CPU目前的固件版本。
注意：S7-1200 CPU 固件版本在 V2.2 以下(包括V2.2)，可以降级（最低V1.0)或升级（最高V2.2)。
S7-1200 CPU 固件版本在 V3.0 不可以降级至V2.2(或更低版本)，同样V2.2的固件版本不能升级至V3.0S7-1200 CPU 仅支持由西门子制造商预先格式化过的存储卡，即下列订货号产品：订货号容量SIMATIC MC 4 MB 6ES7 954-8LC03-0AA0SIMATIC MC 12 MB 6ES7 954-8LE03-0AA0SIMATIC MC 24 MB 6ES7 954-8LF03-0AA0SIMATIC MC 256 MB 6ES7 954-8LL03-0AA0SIMATIC MC 2G 6ES7 954-8LP02-0AA0SIMATIC MC 32G 6ES7 954-8LT03-0AA02使用TIA软件更新CPU固件1. 打开所连接S7-1200 CPU 的'在线和诊断'(Online and Diagnostics) 视图，并切换到“在线”模式。
CPU67160升级步骤
CPU67160升级步骤施耐德电气（中国）有限公司2013年3月29日目录1升级准备 (3)2升级步骤 (3)2.1 升级步骤 (3)2.2 升级协处理器 (3)2.3 升级CPU固件 (5)2.4 注意事项 (7)1升级准备升级CPU之前必须准备如下产品：●光纤交换机或光电收发器（接头为SC或ST）●62.5μ多模光纤跳线（热备端口为MTRJ接口，跳线另一端取决于光纤交换机接头）●Modbus串口通信电缆：110XCA28202 + 110XCA20300(两根电缆)如果没有购买Modbus通讯电缆，也可以按照下列接线方式焊接通讯电缆（注意，焊接的通讯电缆有可能导致固件下载失败）：2升级步骤2.1升级步骤●升级Copro协处理器固件；●升级CPU固件2.2升级协处理器●转换协处理器的MAC地址为十进制IP地址；●转换PC的IP地址与MAC地址在同一网段；●启动OS Loader软件●选择“FTP”下载方式●在IP地址栏中协处理器的“十进制IP地址”●点击“Connect”按钮，在弹出的窗口中输入“MAC地址”，并点击OK按钮●点击“Next”按钮，在弹出的窗口中，选择协处理器固件文件●点击“Next”按钮，如果在弹出的窗口中“Hardware ID”和“OS Version”旁边显示“√”，即可开始点击“Next”下载●直到下载结束并显示“Success”提示●断电并重启PLC，此时即可升级CPU的固件版本2.3升级CPU固件●启动OS Loader软件●选择升级时的通讯方式，如果用串口电缆，选择“Modbus”，如果采用“USB转MB+适配器”，选择“MBPlus01”(如果插入USB转MB+适配器，软件会自动显示MBPlus01名称)●选择“Processor”选项，在“Modbus”或“Modbus Plus”地址中输入PLC的地址，缺省为1，并点击“Connect”按钮。
连接成功后，在右边的列表框中将出现CPU模板的型号及CPU的运行状态●点击“Next”按钮（如果CPU模板在运行状态，必须先停止CPU运行），在弹出的窗口中，选择协处理器固件文件●点击“Next”按钮，如果在弹出的窗口中“Hardware ID”和“OS Version”旁边显示“√”，即可开始点击“Next”下载（如果通过Modbus升级，约需1h20min左右）●直到下载结束并显示“Success”提示2.4注意事项●在固件文件下载过程中，严禁将PLC断电，否则将导致CPU损坏●在固件文件下载过程中，严禁将通讯电缆断开，否则将导致CPU损坏。

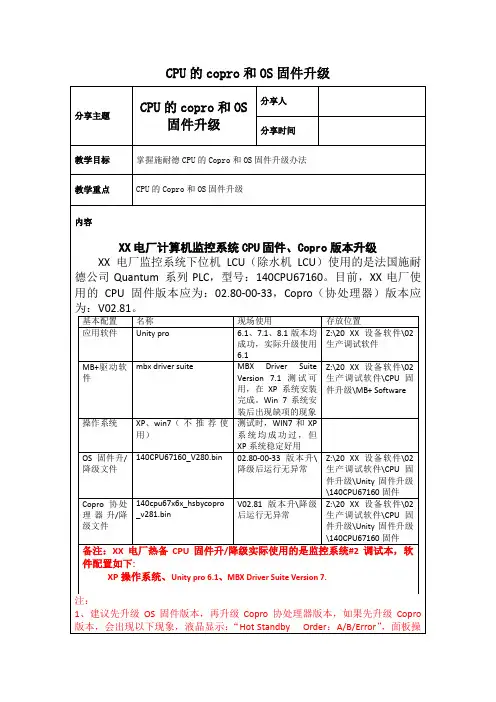

CPU的copro和OS固件升级一小课
CPU的copro和OS固件升级作无效。
待OS固件版本升级完成后，液晶显示恢复正常。
1、CPU固件OS、协处理器Copro版本的查看1.1新安装的CPU模块液晶显示“NO Conf Batl Mb+”.如下图所示，其中，Batl因CPU电池未安装导致。
1.2按CPU面板“ESC”，进入“Quantum PLC Operations”,同时“↑”、“→”两侧指示灯红色点亮。
1.3连续按“↑”两次，进入“Quantum System Info”界面，如下图所示：1.4按“→”一次，进入“System Info Stop Code”界面，如下图所示：1.5按“↑”一次，进入“System Info Firmware Info”界面，如下图所示：1.6按“→”一次，可查看CPU固件版本，如下图所示：1.7按“ESC”一次，返回“System Info Firmware Info”界面，再按“↑”两次，进入“System Info Copro Info”界面，如下图所示：1.8按“→”一次，可查看CPU “Copro Rev”版本，如下图所示：2、CPU 的OS固件升级/降级2.1准备工具：CPU及背板，MB+通信适配器（TSX C USB MBP），9针公头信号电缆，方口USB转平口USB信号线，开关电源及电源线。
如下图所示：i.CPU及背板：背板，电源模块140 CPS 224 00，待升/降级处理CPU，详如下图所示：ii.MB+通信适配器（TSX C USB MBP），没有独立供电电源，自身有一个方口USB接口和一个9针母头接口，方口USB通过专用线与调试笔记本连接，9针母头接口通过专用线与CPU MB+接口连接，如下图所示：iii.9针公头信号电缆，两头均为公头，连接CPU与MB+适配器：iv.方口USB转平口USB信号线，连接电脑和MB+适配器：v.开关电源及电源线，将提供一个稳定的24V DC电源给PLC模件：vi.接线方式2.2安装MB+通信适配器驱动文件，软件名称为mbx driver suite，按照默认提示安装即可，无特殊更改；2.3在“设备管理器”→“MBX Devices for Modicon Networks”→“USB TSXCUSBMBP Rev 2 Adapter（Device 0）”，中更改设备地址为：4。
S7-400 CPU操作系统(固件)更新
S7-400 CPU操作系统（固件）更新更新固件时，始终应当更新到相关 MLFB 可用的最新版本。
以前的固件版本只是作为备份，以便恢复到原始版本，但是至今还没发现有这样做的必要。
完成更新之后，必须对 CPU 执行一次总复位。
CPU 固件的最新版本适用于相关 MLFB 的所有版本。
如果您在操作系统更新过程中遇到问题...在某个特殊交货期内交付的 CPU 在固件更新过程中可能会出现问题。
您可以根据下面的情况来识别这些 CPU：∙所有 LED 都保持常亮，即大于正常系统更新所用的大约最长 4 分钟的时间。
∙LED INTF 和 EXTF 将闪烁如果出现了上述某个问题，则可以进行相应的错误更正，步骤见下页描述。
1. 通过存储卡进行固件更新创建操作系统更新卡的要求：∙S7 存储卡：固件版本 < 4.0.0：2 MB 闪存 (订货号为 6ES7 952-1KL00-0AA0 ) 或更大容量固件版本 >= 4.0.0：4 MB 闪存 (订货号为 6ES7 952-1KM00-0AA0 ) 或更大容量固件版本 >= 5.0.0：8 MB 闪存 (订货号为 6ES7 952-1KP00-0AA0 ) 或更大容量；∙STEP 7 V3.2 或更高版本 (为了使用新增功能，需要相应版本的 STEP 7)。
∙带有编程设备的 PC，用于编程存储卡。
使用 STEP7 创建操作系统更新卡的步骤：1.下载所需的 CPU 文件。
2.双击文件名将文件解压缩。
3.在 SIMATIC 管理器中执行“File/S7 Memory Card/Delete”命令，删除存储卡。
4.在 SIMATIC 管理器中选择“PLC/Update CPU Operating System”编程操作系统，然后选择目标目录并点击“Open”按钮打开 CPU_HD.UPD 文件，启动编程过程。
执行操作系统更新：1.切断 CPU 所在机架的电源 (PS)2.将准备好的操作系统更新卡插入 CPU 中。
AC500CPU固件升级步骤3
AC500CPU固件升级步骤3AC500CPU固件升级步骤3在前两个步骤中，我们已经准备好了用于AC500CPU固件升级的必要文件，现在我们将进行实际的固件升级过程。
在开始之前，请确保您已经备份了CPU的当前配置和程序，并事先通知系统中的所有相关方。
固件升级可能会导致CPU的设置和程序丢失，因此备份非常重要。
以下是AC500CPU固件升级的步骤：步骤1：连接计算机和PLC首先，将您的计算机连接到PLC上，使用适当的编程电缆连接计算机的USB或串行端口与PLC的通信端口。
确保电缆连接牢固，并且通信端口设置正确。
步骤2：启动AC500 Control Builder在计算机上启动AC500 Control Builder软件。
在软件界面中，选择“Online”>“Connect”选项以建立与PLC的连接。
选择正确的通信端口和PLC型号。
步骤3：选择固件升级选项在AC500 Control Builder软件中，选择“PLC”>“Firmware Upgrade”选项以开始固件升级过程。
这将打开固件升级向导。
步骤4：选择固件文件步骤5：选择升级方式在固件升级向导中，您将看到两种升级方式：“Online”和“Offline”。
选择“Online”选项以在线升级PLC固件。
这将需要连接到PLC并立即升级固件。
步骤6：开始固件升级在选择了“Online”升级方式后，固件升级向导将提供有关升级的更多信息。
请仔细阅读并确保您已经备份了PLC的当前配置和程序。
然后，点击“Start Firmware Upgrade”按钮以开始固件升级过程。
步骤7：等待固件升级完成一旦您点击了“Start Firmware Upgrade”按钮，固件升级过程将开始。
请耐心等待，直到升级完成。
这可能需要几分钟的时间，具体取决于您的PLC型号和固件文件的大小。
步骤8：确认固件升级一旦固件升级完成，AC500 Control Builder软件将显示一个升级成功的消息。
电脑固件升级指南确保硬件安全和稳定性
电脑固件升级指南确保硬件安全和稳定性电脑固件升级指南随着科技的不断进步和硬件设备的不断更新，保持电脑硬件安全和稳定性变得愈发重要。
固件，作为硬件设备的基本系统软件，也需要定期升级以保持最新的功能和性能优化。
本文将为您提供电脑固件升级的指南，帮助您确保硬件的安全和稳定性。
一、了解固件升级的必要性固件是硬件设备运行的基础，它负责管理系统和设备之间的通信和交互。
