cpu包括哪些部分
CPU结构详解范文
CPU结构详解范文CPU（中央处理器）是计算机的核心部件之一，也是控制和执行计算机指令的关键部分。
下面将对CPU的结构进行详细的解释。
CPU的结构可分为五个主要部分：运算器（ALU）、控制器、寄存器组、数据通路和系统总线。
1. 运算器（ALU）：运算器是CPU中负责执行算术和逻辑运算的部分。
它包含各种电子电路，用于执行加法、减法、乘法、或运算、与运算等运算操作。
运算器还包括累加器（accumulator），用于存储运算结果。
2. 控制器：控制器负责控制计算机的操作和指令的执行顺序。
它通过解码指令并产生相应的控制信号来实现对CPU内部电路的控制。
控制器还包括程序计数器（program counter），用于存储当前执行的指令地址。
3. 寄存器组：寄存器组是一组特殊的存储器单元，用于高速存储数据和地址。
它们位于CPU内部，用于保存当前指令、操作数和中间结果。
常见的寄存器包括累加器、指令寄存器（instruction register）、存储地址寄存器（mar）、存储器缓冲寄存器（mdr）等等。
4.数据通路：数据通路是计算机内部各个部件之间传递数据的路径。
它由各种电子电路和线路组成，用于传输运算器、寄存器和内存之间的数据和控制信号。
数据通路中还包括数据选择器、多路器、解码器等电路，用于实现不同的数据传输部件。
5.系统总线：系统总线是CPU和计算机内其他部件之间传递数据和控制信号的通道。
总线可分为数据总线、地址总线和控制总线三个部分。
数据总线用于传输数据，地址总线用于传输内存或外设的地址，控制总线用于传输各种控制信息。
总体来说，CPU的工作原理是通过不同部件之间的协作来完成各种计算和指令执行任务。
当计算机执行一条指令时，控制器首先从内存中读取指令，并解码成相应的控制信号。
接下来，控制信号通过数据通路传递给运算器和寄存器组，运算器执行相应的算术或逻辑运算，寄存器组保存运算结果和中间数据。
最后，数据和控制信号通过系统总线传递给内存或外设。
第3章CPU构成习题参考解答
6．按照图 3．3 所示的双总线数据通路，写出 SUB R2，R3 指令取指阶段和执行阶段的 微操作序列。 答：SUB R2，R3。这是一条减法指令，属于寄存器寻址方式，操作数和结果都存在寄 存器中。其功能是用寄存器 R2 的内容减去 R3 的内容，结果存入寄存器 R2 中。其指令流程 如表 3．26： 表 3．26 SUB R2，R3 指令双总线流程分析表 步骤 （ 1） （ 2） （ 3） （ 4） （ 5） 微 操 作 （PC）→MAR； （PC）+1→C （C ） →PC； M[MAR] →MDR （MDR）→IR （R2）－（R3）→C （C）→R2 控 制 信 号 解 释 PCOUT1、 CPMAR、 EMAR、 指令地址送到 MAR ， PC RD、+1、CPC 内容和 1 相加后送 C。 COUT、CP2PC、SMDR MDROUT1、CP1IR 完成 PC 的修改， 将读出的 指令送 MDR。 将读出的指令送 IR，取指 阶段完成。
表 3．27 SUB R2，R3 指令三总线流程分析表 步骤 （ 1） （ 2） （ 3） （ 4） 微 操 作 （PC）→MAR； （PC）+1→PC M[MAR] →MDR （MDR）→IR （R2）－（R3）→R2 控 制 信 号 解 释 PCOUT3、 CPMAR、 EMAR、 指令地址送到 MAR ， PC RD、+1、CP1PC 内容和 1 相加后送 PC。 SMDR MDROUT3、CP1IR R2OUT2 、 R3OUT3 、 ADD、PC1R1 将读出的指令送 MDR。 将读出的指令送 IR，取指 阶段完成。 R2 减去 R3 的内容后送 R2。
8．根据表 3．7 分析，参考表 3．8，说明此模型机有几种指令格式。 答：模型机有如下 9 种指令格式： ⑴ 31 27 26 22 21 17 16 0 OP ra rb C2 指令：LOAD、STORE、LOADA、ADDI、ANDI 和 ORI 使用此格式。 ⑵ 31 27 26 22 21 0 OP ra C1 指令：LOADR、STORER 和 LOADR 使用此格式。 ⑶ 31 27 26 22 21 17 16 12 11 0 OP ra rc 未用 指令：NEG、NOT 使用此格式。 ⑷ 31 27 26 22 21 17 16 12 11 OP 未用 rb rc 未用 指令：BRxx 使用此格式。 ⑸ 31 27 26 22 21 17 16 12 11 OP ra rb rc 未用 指令：BRLxx 使用此格式。 ⑹ 31 27 26 22 21 17 16 12 11 OP ra rb rc 未用 0 指令：ADD、SUB、AND 和 OR 使用此格式。 ⑺ 31 27 26 22 21 17 16 5 4 未用 3 2 C4 3 2 C4 0 0 0
微机原理题库
1、微处理器主要由哪几部分组成？运算器ALU，控制器CU，内部存储器RA三部分组成2、按传送信息的不同，总线一般可分为哪三种总线？数据总线、地址总线、控制总线3、8086CPU 寄存器有哪些？8086 有14个16位寄存器，这14个寄存器按其用途可分为(1)通用寄存器、(2)指令指针、(3)标志寄存器和(4)段寄存器等4类。
(1)通用寄存器有8个, 又可以分成2组,一组是数据寄存器(4个),另一组是指针寄存器及变址寄存器(4个).4、8086 CPU 常用的指令有哪些？数据传送指令，算术运算指令，移位指令，程序控制指令，串操作指令，处理器控制指令，I/O 指令，中断指令。
5、内部存储器主要分为哪两类？它们的主要区别是什么?(1)分为ROM和RAM.(2)它们之间的主要区别是:ROM在正常工作时只能读出，不能写入。
RAM则可读可写。
断电后，ROM中的内容不会丢失，RAM中的内容会丢失。
6、主机与外设之间的数据的输入/输出方式分为哪几种？程序直接控制传送方式程序中断控制方式存贮器直接存取方式7、什么是A/D 转换器，它的作用是什么？什么是D/A 转换器，它的作用是什么？A/D转换就是把模拟量转换成数字量。
这些数字量经过计算机处理后输出结果，通过D/A转换器变为电压或电流信号，送到执行机构，达到控制某种过程的目的。
8、如何将二进制转换成十进制？如何将十进制转换成二进制？二进制转十进制通用公式为：abcd.efg(2)=d*20+c*21+b*22+a*23+e*2-1+f*2-2+g*2-3（10）十进制整数转换为二进制整数采用"除2取余，逆序排列"法。
9、8086 有多少根地址线，寻址的内存容量是多少？20根，1M10、计算机的通信有哪两种基本方式？基本通讯方式：串行方式和并行方式。
11、结构化程序设计有哪几种基本的程序结构？顺序结构、循环结构、分支结构12、什么叫中断？中断向量表的作用是什么？如何设置中断向量表？中断：指当出现需要时，CPU暂时停止当前程序的执行转而执行处理新情况的程序和执行过程。
看看CPU内部结构
看看CPU内部结构(尤其是超频的朋友)使用电脑人几乎没有人不知道CPU，每个人都能说出一些关于CPU的知识。
那么你看到过CPU内部是什么样子的吗？本文会用简单的方式，可以让各位一探CPU内部秘密。
第一部分：CPU的基本结构：我们都知道CPU是什么样子的，可是你知道CPU的内部是什么样子的吗？我们来看下图。
CPU一般包括三部分:基板、核心、针脚如图，目前的CPU一般就是就是包括三个部分:基板、核心、针脚。
其中基板一般为PCB，是核心和针脚的载体。
核心和针脚，都是通过基板来固定的，基板将核心和针脚连成一个整体。
核心，内部是众多的晶体管构成的电路。
如上图，在我们的核心放大图片中，可以看到不同的颜色的部分，同一个颜色代表的是为实现一种功能而设计的一类硬件单元，这个硬件单元是由大量的晶体管构成的。
不同的颜色代表不同的硬件单元。
需要注意的是，在实际的芯片中，并没有颜色的区分，这里只是为了直观，我们才用不同的颜色代表不同的硬件单元。
第二部分，认识CPU核心的基本单位——晶体管：我们常说到的AMD主流的CPU早期的Palomino核心和Thoroughbred-B核心采用了3750万晶体管，Barton核心采用了5400万晶体管，Opteron核心采用了1.06亿晶体管；INTEL的P4的Northwood核心采用了5500万晶体管，Prescot t核心采用了1.25亿晶体管等等，其实指的就是构成CPU核心的最基本的单位——晶体管的数目。
如此庞大数目的晶体管，是什么样子的，是如何工作的呢？我们来看下图。
CPU核心内最基本的单位三极管然后将这样的晶体管，通过电路连接成一个整体，分成不同的执行单元，分别处理不同的数据，这样协同工作，就形成了具有强大处理能力的CPU了。
那么这些电路是怎么连接在一起的呢。
这就是我们要说的铜互连技术(图3)CPU是以硅为原料上制成晶体管如上图，CPU是以硅为原料上制成晶体管，覆上二氧化硅为绝缘层，然后在绝缘层上布金属导线(现在是铜)，独立的晶体管连接成工作单元。
CPU结构与功能测试试卷
CPU结构与功能测试试卷（答案见尾页）一、选择题1. CPU的主要功能是什么？A. 存储数据B. 控制计算机系统C. 进行数学计算D. 进行逻辑运算2. CPU内部的主要寄存器有哪些？A. 指令寄存器B. 数据寄存器C. 状态寄存器D. 堆栈寄存器3. 在CPU中，用于解释和执行指令的部件是什么？A. 管线B. 控制单元C. 加法器D. 计算机指令集4. CPU的时钟频率指的是什么？A. CPU每秒执行的指令数B. CPU每秒执行的操作数C. CPU每秒执行的周期数D. CPU每秒执行的时间5. 在多核处理器中，每个核心都有自己的缓存，这种设计是为了什么？A. 提高数据处理速度B. 降低功耗C. 增加内存带宽D. 减少主存容量6. 下列哪个不是CPU的性能指标？A. 主频B. 功耗C. 扩展性D. 可用性7. 在CPU中，用于存储当前正在执行的任务的寄存器是什么？A. 指令寄存器B. 状态寄存器C. 堆栈寄存器D. 通用寄存器8. 在CPU中，用于存储将要执行的指令的部件是什么？A. 管线B. 控制单元C. 加法器D. 寄存器9. CPU的性能主要取决于以下哪个因素？A. 内存容量B. 显卡性能C. CPU的时钟频率D. 硬盘读写速度10. CPU的内部结构通常包括哪些部分？A. 控制单元B. 算术逻辑单元C. 寄存器D. 数据总线11. 控制单元的主要作用是什么？A. 执行指令B. 进行算术运算C. 进行逻辑运算D. 管理内存访问12. 算术逻辑单元（ALU）的主要功能是什么？A. 执行加法和减法运算B. 执行乘法和除法运算C. 执行比较和逻辑运算D. 管理缓存13. 在CPU中，寄存器的主要作用是什么？A. 存储指令和数据B. 缓存数据以提高访问速度C. 管理CPU内部的数据流D. 连接CPU和外设14. 以下哪个不是CPU的性能指标？A. 主频B. 制造工艺C. 缓存大小D. 指令集15. 在多核CPU中，每个核心通常独立执行什么？A. 指令B. 数据C. 操作系统D. 应用程序16. CPU与内存之间的数据交换通常通过什么实现？A. 系统总线B. 内存总线C. 控制总线D. 数据总线17. 在现代CPU中，采用了一种名为“超标量”的技术，它的主要目的是什么？A. 提高指令的执行效率B. 增加指令的数量C. 提高内存访问速度D. 减少指令的执行时间18. 在CPU中，用于存储当前正在执行指令的寄存器是哪一个？A. 指令寄存器B. 数据寄存器C. 状态寄存器D. 堆栈寄存器19. CPU的体系结构有哪两种主要类型？A. 管道过滤器结构B. 数据流结构C. 图灵机结构D. 流水线结构20. 以下哪个是操作系统用来管理CPU资源的工具？A. 内存管理单元B. 中断控制器C. 调度程序D. I/O子系统21. 为什么CPU需要散热器？A. 发热B. 降温C. 散热片D. 散热风扇22. 在CPU封装技术中，哪种技术可以提高CPU的性能和速度？A. 集成电路B. 芯片组C. 超线程技术D. 以上都是23. CPU的主要组成部分包括哪些？A. 控制器B. 运算器C. 寄存器D. 缓存24. 在CPU中，控制器的主要职责是什么？A. 执行指令B. 进行算术运算C. 管理内存访问D. 协调和控制其他组件25. CPU中的运算器主要负责什么？A. 管理内存访问B. 执行算术和逻辑运算C. 控制指令执行D. 进行数据传输26. CPU中的寄存器有什么作用？A. 存储数据和指令B. 提供数据高速缓存C. 管理内存分配D. 控制指令执行27. CPU如何与外部设备进行通信？A. 通过内存总线B. 通过系统总线C. 通过I/O总线D. 通过数据总线28. 在计算机系统中，CPU的性能主要取决于什么？A. 控制器的复杂性B. 运算器的速度C. 寄存器的容量D. 缓存的级别29. 以下哪个是CPU的主频，单位是赫兹（Hz）？A. 2 GHzB. 1000 MHzC. 500 MbpsD. 1000000 Hz30. 超线程技术是一种提高CPU性能的技术，它允许单个物理核心同时执行多个线程。

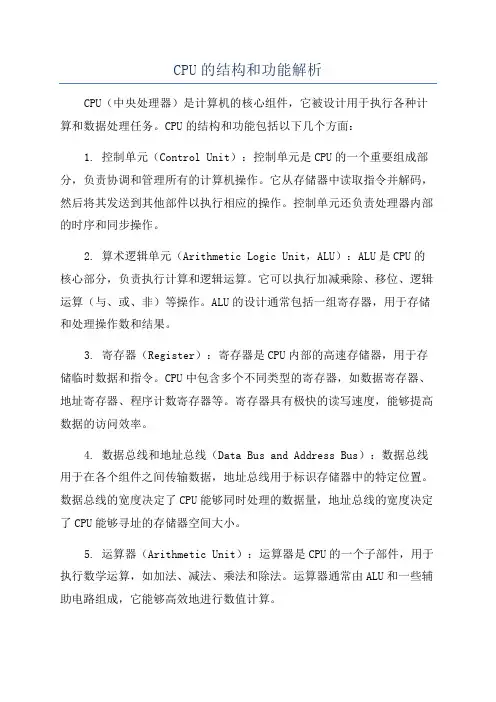

CPU的结构和功能解析
CPU的结构和功能解析CPU（中央处理器）是计算机的核心组件，它被设计用于执行各种计算和数据处理任务。
CPU的结构和功能包括以下几个方面：1. 控制单元（Control Unit）：控制单元是CPU的一个重要组成部分，负责协调和管理所有的计算机操作。
它从存储器中读取指令并解码，然后将其发送到其他部件以执行相应的操作。
控制单元还负责处理器内部的时序和同步操作。
2. 算术逻辑单元（Arithmetic Logic Unit，ALU）：ALU是CPU的核心部分，负责执行计算和逻辑运算。
它可以执行加减乘除、移位、逻辑运算（与、或、非）等操作。
ALU的设计通常包括一组寄存器，用于存储和处理操作数和结果。
3. 寄存器（Register）：寄存器是CPU内部的高速存储器，用于存储临时数据和指令。
CPU中包含多个不同类型的寄存器，如数据寄存器、地址寄存器、程序计数寄存器等。
寄存器具有极快的读写速度，能够提高数据的访问效率。
4. 数据总线和地址总线（Data Bus and Address Bus）：数据总线用于在各个组件之间传输数据，地址总线用于标识存储器中的特定位置。
数据总线的宽度决定了CPU能够同时处理的数据量，地址总线的宽度决定了CPU能够寻址的存储器空间大小。
5. 运算器（Arithmetic Unit）：运算器是CPU的一个子部件，用于执行数学运算，如加法、减法、乘法和除法。
运算器通常由ALU和一些辅助电路组成，它能够高效地进行数值计算。
6. 控制器（Controller）：控制器是CPU的另一个子部件，负责控制和协调各个组件之间的操作。
它从指令存储器中获取下一条指令，并将其发送给控制单元解码执行。
控制器还负责处理各种中断和异常情况，以及调度和控制指令的执行顺序。
7. 存储器接口（Memory Interface）：存储器接口是CPU与主存储器之间的桥梁，负责传输数据和指令。
存储器接口包括地址解码器、读写电路、数据缓冲器等，它能够提供合适的接口和协议，以保证数据的高效传输和正确处理。
CPU;MPU;MCU三者,以及ARM,DSP,FPGA三者的区别
CPU ⇒MPU ⇒MCU1 CPU（Central Processing Unit,中央处理器） (1)1.1 CPU的组成 (1)1.2 CPU的工作原理 (1)2 MPU（Microprocessor Unit,微处理器） (3)2.1 MPU的组成 (3)2.2 MPU的分类 (3)2.3 MPU的体系结构：冯.诺伊曼结构和哈佛结构 (3)2.4 MPU的典型代表:DSP（Digital Signal Processor,数字信号处理器） (4)3 MCU（Microcontroller Unit,微控制器/单片机） (5)3.1 MCU的概念 (5)3.2 MCU的概述 (5)3.3 MCU的分类 (6)3.4 MCU的架构:CISC架构和RISC架构 (6)3.5 常见的MCU (6)3.6 MCU的典型代表:ARM (9)4 CPLD（Complex Programmable Logic Device,复杂可编程逻辑器件) (10)5 FPGA（Field Programmable Gate Array,现场可编程门阵列） (10)6 DSP,ARM,FPGA的区别 (10)1 CPU（Central Processing Unit,中央处理器）中央处理器（CPU）是电子计算机的主要器件之一，其功能主要是解释计算机指令及处理计算机软件中的数据。
1.1 CPU的组成CPU由运算器、控制器和寄存器及实现它们之间联系的数据、控制及状态的总线构成。
运算器：进行算术运算和逻辑运算(部件:算数逻辑单元、累加器、寄存器组、路径转换器、数据总线)。
控制器：控制程序的执行,包括对指令进行译码、寄存，并按指令要求完成所规定的操作，即指令控制、时序控制和操作控制。
复位、使能(部件:计数器、指令暂存器、指令解码器、状态暂存器、时序产生器、微操作信号发生器)。
寄存器：用来存放操作数、中间数据及结果数据。
1.2 CPU的工作原理CPU从存储器或高速缓冲存储器中取出指令，放入指令寄存器，并对指令译码，将指令分解成一系列的微操作，然后发出各种控制命令，执行微操作，从而完成一条指令的执行。
看看CPU内部结构
瞧瞧CPU内部结构(尤其就是超频的朋友)使用电脑人几乎没有人不知道CPU,每个人都能说出一些关于CPU的知识。
那么您瞧到过CPU内部就是什么样子的不？本文会用简单的方式,可以让各位一探CPU内部秘密。
第一部分:CPU的基本结构:我们都知道CPU就是什么样子的,可就是您知道CPU的内部就是什么样子的不？我们来瞧下图。
CPU一般包括三部分:基板、核心、针脚如图,目前的CPU一般就就是就就是包括三个部分:基板、核心、针脚。
其中基板一般为PCB,就是核心与针脚的载体。
核心与针脚,都就是通过基板来固定的,基板将核心与针脚连成一个整体。
核心,内部就是众多的晶体管构成的电路。
如上图,在我们的核心放大图片中,可以瞧到不同的颜色的部分,同一个颜色代表的就是为实现一种功能而设计的一类硬件单元,这个硬件单元就是由大量的晶体管构成的。
不同的颜色代表不同的硬件单元。
需要注意的就是,在实际的芯片中,并没有颜色的区分,这里只就是为了直观,我们才用不同的颜色代表不同的硬件单元。
第二部分,认识CPU核心的基本单位——晶体管:我们常说到的AMD主流的CPU早期的Palomino核心与Thoroughbred-B核心采用了3750万晶体管,Barton核心采用了5400万晶体管,Opteron核心采用了1、06亿晶体管;INTEL的P4的Northwood核心采用了5500万晶体管,Prescott核心采用了1、25亿晶体管等等,其实指的就就是构成CPU核心的最基本的单位——晶体管的数目。
如此庞大数目的晶体管,就是什么样子的,就是如何工作的呢？我们来瞧下图。
CPU核心内最基本的单位三极管然后将这样的晶体管,通过电路连接成一个整体,分成不同的执行单元,分别处理不同的数据,这样协同工作,就形成了具有强大处理能力的CPU了。
那么这些电路就是怎么连接在一起的呢。
这就就是我们要说的铜互连技术(图3)CPU就是以硅为原料上制成晶体管如上图,CPU就是以硅为原料上制成晶体管,覆上二氧化硅为绝缘层,然后在绝缘层上布金属导线(现在就是铜),独立的晶体管连接成工作单元。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
cpu包括哪些部分
CPU主要包括运算器和控制器两大部件。
还包括若干个寄存器和高速缓冲存储器及实现它们之间联系的数据、控制及状态的总线。
物理结构下CPU包括运算逻辑部件、寄存器部件和控制部件等。
作用介绍
一、基本组成
运算器：对计算机传输过来的信息进行算术或者逻辑运算。
控制器：负责计算机CPU中指令的执行。
二、物理结构
运算逻辑部件：运算逻辑部件，可以执行定点或浮点算术运算操作、移位操作以及逻辑操作，也可执行地址运算和转换。
寄存器部件：通用寄存器又可分定点数和浮点数两类，它们用来保存指令执行过程中临时存放的寄存器操作数和中间（或最终）的操作结果。
通用寄存器是中央处理器的重要组成部分，大多数指令都要访问到通用寄存器。
通用寄存器的宽度决定计算机内部的数据通路宽度，其端口数目往往可影响内部操作的并行性。
专用寄存器是为了执行一些特殊操作所需用的寄存器。
控制部件：控制部件，主要是负责对指令译码，并且发出为完成每条指令所要执行的各个操作的控制信号。
