压铸基本知识
压铸基本知识

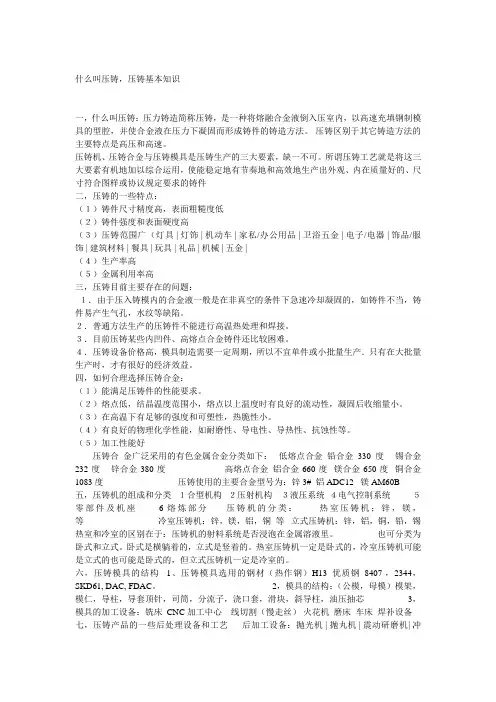

什么叫压铸，压铸基本知识一，什么叫压铸：压力铸造简称压铸，是一种将熔融合金液倒入压室内，以高速充填钢制模具的型腔，并使合金液在压力下凝固而形成铸件的铸造方法。
压铸区别于其它铸造方法的主要特点是高压和高速。
压铸机、压铸合金与压铸模具是压铸生产的三大要素，缺一不可。
所谓压铸工艺就是将这三大要素有机地加以综合运用，使能稳定地有节奏地和高效地生产出外观、内在质量好的、尺寸符合图样或协议规定要求的铸件二，压铸的一些特点：（１）铸件尺寸精度高，表面粗糙度低（２）铸件强度和表面硬度高（３）压铸范围广（灯具 | 灯饰 | 机动车 | 家私/办公用品 | 卫浴五金 | 电子/电器 | 饰品/服饰 | 建筑材料 | 餐具 | 玩具 | 礼品 | 机械 | 五金 |（４）生产率高（５）金属利用率高三，压铸目前主要存在的问题：１．由于压入铸模内的合金液一般是在非真空的条件下急速冷却凝固的，如铸件不当，铸件易产生气孔，水纹等缺陷。
２．普通方法生产的压铸件不能进行高温热处理和焊接。
３．目前压铸某些内凹件、高熔点合金铸件还比较困难。
４．压铸设备价格高，模具制造需要一定周期，所以不宜单件或小批量生产．只有在大批量生产时，才有很好的经济效益。
四，如何合理选择压铸合金：（１）能满足压铸件的性能要求。
（２）熔点低，结晶温度范围小，熔点以上温度时有良好的流动性，凝固后收缩量小。
（３）在高温下有足够的强度和可塑性，热脆性小。
（４）有良好的物理化学性能，如耐磨性、导电性、导热性、抗蚀性等。
（５）加工性能好压铸合金广泛采用的有色金属合金分类如下：低熔点合金铅合金330度锡合金232度锌合金380度高熔点合金铝合金660度镁合金650度铜合金1083度压铸使用的主要合金型号为：锌3# 铝ADC12 镁AM60B五，压铸机的组成和分类１合型机构２压射机构３液压系统４电气控制系统５零部件及机座 6 熔炼部分压铸机的分类：热室压铸机；锌，镁，等冷室压铸机：锌，镁，铝，铜等立式压铸机：锌，铝，铜，铅，锡热室和冷室的区别在于：压铸机的射料系统是否浸泡在金属溶液里。
压铸工艺总结知识点
压铸工艺总结知识点压铸工艺是一种常用的金属加工工艺，通过对金属材料的加热融化后进行注入模具中，经过冷却固化后得到所需的零部件或产品。
它具有生产效率高、生产周期短、产品质量好等优点，被广泛应用于汽车制造、电子制造、机械制造等行业。
以下是对压铸工艺的总结知识点。
一、压铸工艺的基本原理1.压铸工艺的基本原理是利用金属在一定温度下的液态性质，在高压力下将熔融金属填充到模具腔中，并使其冷却凝固形成所需形状的零部件或产品。
2.压铸工艺主要涉及到金属材料的熔化、注入、冷却凝固等过程。
熔化过程通过加热金属到其熔点以上，使其变成液态；注入过程通过压力将熔融金属注入到模具中；冷却凝固过程通过降温，使金属从液态逐渐转变为固态。
二、压铸模具的结构和类型1.压铸模具是压铸工艺中最核心的设备之一，它包括上模和下模两部分。
上模为固定模，下模为动模。
2.压铸模具还包括模具腔、分型面、导向机构等部分。
模具腔是用来形成产品外形的腔体结构；分型面用于分离上模和下模；导向机构用于保证上下模的定位和运动方向。
三、压铸工艺的工艺参数1.压铸工艺中的主要参数包括注射压力、注射速度、保压时间、冷却时间等。
注射压力是指将熔融金属注入到模具腔中所施加的压力；注射速度是指熔融金属注入到模具腔中的速度；保压时间是指保持一定压力对熔融金属进行冷却固化的时间；冷却时间是指产品在模具中冷却至一定温度的时间。
2.合理的工艺参数能够保证产品的质量和生产效率，需要根据具体材料和产品要求进行调整和控制。
四、压铸材料的选择1.压铸工艺主要适用于铝合金、镁合金、锌合金等低熔点金属的加工，也可以用于一些高熔点金属材料的加工。
2.压铸材料的选择需要考虑产品的机械性能、导热性能、耐腐蚀性、成本等因素。
五、压铸工艺的优缺点1.压铸工艺具有生产效率高、生产周期短、产品质量好等优点，能够实现高精度、高复杂度的零部件生产。
2.压铸工艺的缺点是模具制造和维护成本较高，适用于大批量生产的零部件。
压铸基础知识压铸的优缺点
压铸基础知识压铸的优缺点压铸是一种金属铸造工艺，其特点是利用模具腔对融化的金属施加高压。
那么你对压铸了解多少呢?以下是由店铺整理关于压铸知识的内容，希望大家喜欢!压铸使用的模具压铸模具由两部分组成，分别是覆盖部分与活动部分，它们结合的部分则被称为分型线。
在热室压铸中，覆盖部分拥有浇口，而在冷室压铸中则为注射口。
熔融金属可以从这里进入模具，这个部位的形状同热室压铸中的注射嘴或是冷室压铸中的注射室相匹配。
活动部分通常包括推杆以及流道，所谓流道是浇口和模腔之间的通道，熔化的金属通过这个通道进入模腔。
覆盖部分通常连接在固定压板或前压板上，而活动部分则连接在可动压板上。
模腔被分成了两个模腔镶块，它们是独立的部件，可以通过螺栓相对容易地从模具上拆下或安装。
模具是经过特别设计的，当打开模具后铸件会留在活动部分内。
这样活动部分的推杆就会把铸件给推出去，推杆通常是通过压板驱动的，它会准确地用同样大小的力量同时驱动所有的推杆，这样才能保证铸件不被损坏。
当铸件被推出后，压板收缩把所有的推杆收回，为下一次压铸做好准备。
由于铸件脱模时仍然处于高温状态，只有推杆的数量足够多，才能保证平均到每根推杆上的压力足够小，不至于损坏铸件。
不过推杆仍然会留下痕迹，因此必须仔细设计，让推杆的位置不会对铸件的运作造成过多影响。
模具中的其它部件包括型芯滑板等。
型芯是用来在铸件上开孔或开口的部件，它们也能用来增加铸件的细节。
型芯主要有三种：固定、活动以及松散型。
固定型芯的方向同铸件脱出模具的方向平行，它们要么是固定的，要么永久性地连接在模具上。
可动型芯可以布置在除了脱出方向以外的任何方向上，铸件凝固后打开模具之前，必须利用分离装置把活动型芯从模腔内拿出。
滑块和活动型芯很接近，最大的区别在于滑块可以用来制造倒凹表面。
在压铸中使用型芯和滑块会大幅增加成本。
松散型芯也被称作取出块，可以用来制造复杂的表面，例如螺纹孔。
在每个循环开始之前，需要先手动安装滑块，最后再同铸件一起被推出。
压铸工艺总结知识点

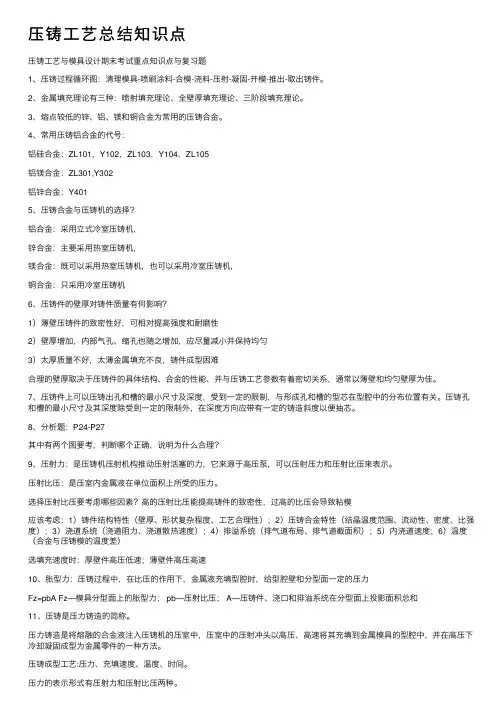

压铸⼯艺总结知识点压铸⼯艺与模具设计期末考试重点知识点与复习题1、压铸过程循环图：清理模具-喷刷涂料-合模-浇料-压射-凝固-开模-推出-取出铸件。
2、⾦属填充理论有三种：喷射填充理论、全壁厚填充理论、三阶段填充理论。
3、熔点较低的锌、铝、镁和铜合⾦为常⽤的压铸合⾦。
4、常⽤压铸铝合⾦的代号：铝硅合⾦：ZL101，Y102，ZL103，Y104，ZL105铝镁合⾦：ZL301,Y302铝锌合⾦：Y4015、压铸合⾦与压铸机的选择？铝合⾦：采⽤⽴式冷室压铸机，锌合⾦：主要采⽤热室压铸机，镁合⾦：既可以采⽤热室压铸机，也可以采⽤冷室压铸机，铜合⾦：只采⽤冷室压铸机6、压铸件的壁厚对铸件质量有何影响？1）薄壁压铸件的致密性好，可相对提⾼强度和耐磨性2）壁厚增加，内部⽓孔、缩孔也随之增加，应尽量减⼩并保持均匀3）太厚质量不好，太薄⾦属填充不良，铸件成型困难合理的壁厚取决于压铸件的具体结构、合⾦的性能、并与压铸⼯艺参数有着密切关系，通常以薄壁和均匀壁厚为佳。
7、压铸件上可以压铸出孔和槽的最⼩尺⼨及深度，受到⼀定的限制，与形成孔和槽的型芯在型腔中的分布位置有关。
压铸孔和槽的最⼩尺⼨及其深度除受到⼀定的限制外，在深度⽅向应带有⼀定的铸造斜度以便抽芯。
8、分析题：P24-P27其中有两个图要考，判断哪个正确，说明为什么合理？9、压射⼒：是压铸机压射机构推动压射活塞的⼒，它来源于⾼压泵，可以压射压⼒和压射⽐压来表⽰。
压射⽐压：是压室内⾦属液在单位⾯积上所受的压⼒。
选择压射⽐压要考虑哪些因素？⾼的压射⽐压能提⾼铸件的致密性，过⾼的⽐压会导致粘模应该考虑：1）铸件结构特性（壁厚、形状复杂程度、⼯艺合理性）；2）压铸合⾦特性（结晶温度范围、流动性、密度、⽐强度）；3）浇道系统（浇道阻⼒、浇道散热速度）；4）排溢系统（排⽓道布局、排⽓道截⾯积）；5）内浇道速度；6）温度（合⾦与压铸模的温度差）选填充速度时：厚壁件⾼压低速；薄壁件⾼压⾼速10、胀型⼒：压铸过程中，在⽐压的作⽤下，⾦属液充填型腔时，给型腔壁和分型⾯⼀定的压⼒Fz=pbA Fz—模具分型⾯上的胀型⼒； pb—压射⽐压； A—压铸件、浇⼝和排溢系统在分型⾯上投影⾯积总和11、压铸是压⼒铸造的简称。
压铸知识培训完整版doc
压铸知识培训完整版doc标题：压铸知识培训完整版一、引言压铸作为一种重要的金属成型工艺，被广泛应用于汽车、摩托车、家电、通讯、航空航天等行业。
为了提高员工的专业技能和综合素质，使企业更好地适应市场需求，我们特举办本次压铸知识培训。
本文档将详细阐述压铸工艺的基本原理、设备、模具、原材料、工艺参数以及常见问题及解决方法等内容，旨在帮助员工全面了解压铸知识，提高实际操作能力。
二、压铸工艺基本原理1. 压铸定义：压铸是一种利用高压将熔融金属迅速注入模具型腔，并在压力作用下凝固成型的金属成型方法。
3. 压铸特点：压铸具有生产效率高、成型精度高、力学性能好、表面质量好、材料利用率高等优点。
三、压铸设备1. 压铸机：压铸机是压铸生产中的关键设备，主要由合模机构、注射机构、液压系统、电气控制系统等组成。
2. 辅助设备：辅助设备包括熔化炉、保温炉、输送系统、模具冷却系统、喷涂料装置等。
四、压铸模具1. 模具结构：压铸模具主要由动模、定模、型腔、浇注系统、冷却系统、顶出系统等组成。
2. 模具材料：模具材料应具备良好的导热性、耐磨性、抗热疲劳性、抗腐蚀性等性能。
3. 模具设计要点：模具设计应考虑产品结构、分型面、浇注系统、冷却系统、顶出系统等因素。
五、压铸原材料1. 常用压铸材料：压铸材料主要包括铝合金、锌合金、镁合金、铜合金等。
2. 材料选择原则：根据产品性能要求、生产成本、工艺特点等因素选择合适的压铸材料。
六、压铸工艺参数1. 压力：压力是压铸过程中的关键参数，包括合模力、注射力、保压力等。
2. 温度：温度控制对压铸产品质量具有重要影响，包括熔融金属温度、模具温度等。
3. 时间：时间参数包括填充时间、保压时间、冷却时间等。
七、压铸常见问题及解决方法1. 缩孔：增加浇注系统截面积、提高模具温度、降低注射速度等方法。
2. 气孔：优化模具设计、提高熔融金属温度、增加注射压力等方法。
3. 疲劳裂纹：选用高强度模具材料、提高模具表面质量、控制模具温度等方法。
压铸基础必学知识点
压铸基础必学知识点1. 压铸工艺：压铸是指将加热至熔融状态的金属或合金注入到压铸模具中，在一定压力下冷却固化，从而得到所需的铸件的加工方法。
压铸要素包括铸型、压铸机、模具、压铸合金和工艺参数等。
2. 压铸机：压铸机是用于压铸工艺的专用设备，主要由两个机构组成：锁模机构和压铸机构。
锁模机构用于固定模具，压铸机构用于施加压力和注入金属。
3. 模具：模具是用于压铸过程中形成铸件形状的工具。
模具一般由模座、模芯、顶针等组成。
模具的材料一般选用高硬度、高耐磨的材料，如合金钢等。
4. 压铸合金：压铸合金是指用于压铸工艺的金属或合金材料。
常用的压铸合金有铝合金、镁合金、锌合金等。
这些合金具有良好的流动性和凝固性，适用于压铸工艺。
5. 工艺参数：在压铸过程中，需要调节的一些参数，如压力、温度、注射速度等。
这些参数的选择和调整对于得到满足要求的铸件非常关键。
6. 凝固收缩：在压铸过程中，金属或合金在冷却固化过程中会发生收缩现象。
收缩率的大小对最终铸件的尺寸和形状有很大影响，需要在设计模具时考虑。
7. 缺陷与质量控制：在压铸过程中可能会出现一些缺陷，如气孔、夹杂、缩孔等。
对于这些缺陷的预防和控制需要采取相应的措施，以确保铸件质量达到要求。
8. 表面处理：压铸铸件的表面通常需要进行一些处理，以提高其表面质量和外观。
常见的表面处理方法有喷砂、抛光、喷漆等。
9. 机械加工：有些压铸铸件需要进行机械加工，以达到更高的精度和形状要求。
常见的机械加工方法有铣削、钻孔、车削等。
10. 环保与安全：在进行压铸工艺时，需要注意环保和安全要求。
例如，控制废气和废水的排放，遵守相关安全操作规程，确保工作人员的人身安全。
压铸常识知识点总结
压铸常识知识点总结一、压铸工艺概述压铸是一种常用的金属精密成型工艺，其工艺特点是在一定的温度和压力条件下将金属液压注入金属模具中，利用金属的液态流动性和模具的成形空腔来实现金属零件的成型。
压铸工艺能够生产出具有精密尺寸和良好表面质量的金属零件，被广泛应用于汽车、摩托车、电器、工具机、通讯设备等领域。
二、压铸原理1. 压铸设备压铸设备主要由压铸机、模具、及周边辅助设备组成。
其中，压铸机是实现金属液态注射的关键设备，其工作原理是通过液压系统或机械系统驱动金属液柱加压，使金属液压入模具腔室内，进行成型。
模具则是实现金属零件成型的工装，其结构复杂，对金属液的填充和固化起着关键作用。
周边辅助设备主要包括金属熔炉、自动送料机、冷却系统等。
2. 压铸原理压铸原理是将预熔的金属合金以一定温度和压力注入金属模腔中，让金属液充满模腔各个孔洞，然后通过快速冷却和定型来实现金属零件的成型。
压铸过程中，金属液在模腔内流动并充满整个模具腔，通过固化成型后，得到精密的金属零件。
三、压铸工艺的优点1. 高成形精度：压铸能够生产出精密尺寸、高密度的金属零件，能够满足高精度、高要求的产品制造。
2. 良好表面质量：压铸零件的表面光洁度高，能够减少后续表面处理工序，提高生产效率。
3. 生产效率高：压铸生产周期短，效率高，能够大规模生产高质量的金属零件，降低生产成本。
4. 材料利用率高：压铸可以有效减少原料浪费，提高金属的利用率，降低生产成本。
5. 设计自由度大：压铸工艺能够生产复杂结构、薄壁、轻质的金属零件，具有设计自由度大的优点。
四、压铸工艺的缺点1. 成本高：压铸设备和模具成本高，对生产场地和工艺环境要求严格，产能受限。
2. 材料要求严格：压铸工艺对金属液态流动性、凝固收缩性、气孔率等要求严格，需要选择合适的金属材料。
3. 零件后处理工艺复杂：压铸后的零件可能需要进行除毛刺、研磨、喷漆等后处理工序，工艺复杂。
4. 高能耗：压铸过程需要耗费大量能源，对环境污染和能源消耗都有一定影响。
压铸基本知识
压铸基本知识一. 压铸工艺;压铸工艺是将压铸机.压铸模和压铸合金三大要素,有机组合并加以综合运用的过程.压铸时,金属填充型腔的过程就是将压力.速度.温度.及时间等工艺参数加以统一的过成.同时.这些工艺参数又相互影响.相互制约.并相辅相成,只有正确选择和调整这些参数.使之协调一致.才能获得预期的效果.因此.在压铸过程中.不仅应重视铸件结构的工艺性.铸型的先进性,压铸机性能和结构的优良性,压铸合金选用的适应性和熔练工艺的规范性.更应重视.压力.速度.温度.和时间等工艺参数对铸件质量的重要作用.第一节;压力：压力存在是压铸工艺有别与其它铸造方法的主要特点.压力是使组织致密和轮廓清晰的重要因素.在压铸生产中.压力的表示形式有; 压射力.和压射比压两种.压射力;压射力是压铸机压射机构中推动压射活塞运动的力通常用; P. 或 F 表示. 它是反应压铸机功能的一个主要参数. 它的大小由压射缸的面积和系统工作压力所决定.比压;压室内铝合金单为面积上所承受的压力;. P= F/S P---- 比压S---- 压室的截面积F---压射力F= P 3.14D2/4比压又可分为两种;填充比填压; 金属填充型腔时各部位所受到的力.( 又称为压射比压)2. 增压比压; 增压阶段的压力称为增压比压;这两个阶段的比压都是跟据压射力来却定的;现有的压铸机两个阶段的压射力是不同的故比压也不同.填充比压是克服浇口系统和型腔阻力的;特别是内浇口的阻力.增压比压决定了正在凝固的金属所受的压力.以及这时所形成的涨型力的大小.比压增大.结晶细. 细晶层增厚.由于填充特性改善.表面质量提高.气孔影响减轻.抗拉强度提高.但延伸率降低.合金属液在高比压作用下填充型腔.合金温度升高.流动性改变.有利与铸件质量的提高.影响压力的因素;1.温度越高有效比压越大2.模具温度过底.压力损失增大.3铸件结构和浇注系统的设计.填充阻力越大.压力降低大.影响压力的还有;机床的性能.液压系统的灵敏度.密封性.氮气的压力.油液温度的变化所引起粘度的波动.压射头与料筒之间的配合情况.五; 压射过程中的速度;一般的取值范围为; 一速0.3m/S;高速; 1---5m/S ;建压时间;0.03---0.05m/S.压射结束后.保持增压压力.直到铸件完全凝固.六; 比压的选择铸件一般分为两种; 有强度要求和无强度要求.比压的选择要跟据壁厚来选择;在一般情况下.压铸薄臂铸件时.由与型腔中的金属液流动阻力较大.因内浇口也薄,所以有较大的阻力,故要有较大的填充比压才能保证达到须要的内浇口速度.对与厚壁铸件,一方面选定的内浇口速度较低,并且金属的凝固时间较长,可以采用较小的填充比压;另一方面,为使铸件具有一定的致密度,还需要有足够的增压比压才能满足够要求对于形状复杂的铸件,填充比压应选择高一些. 但要考虑合金的类别;如合金.内浇口的速度.压机的合模力等因素填充比压的大小,主要是根据所选定的内浇口速度计算的.而增压比压的大小,主要是根据不同合金的类别选用不同的数值.当模具排气良好且内浇口与铸件臂厚设计恰当,可选小点,反之就要选大点.有气密性要求.面大.壁薄一般应为;50---60MPa第二节压射速度压射过程中,压射速度既受压力的直接影响,又与压力共同对铸件内部质量,表面要求和轮廓清晰程度起着重要作用. 速度的表示形式常为压射速度和内浇口速度,压射速度.压射头推动金属向前移动的速度称为压射速度.压射速度又分为多级( 一般有; 慢速.一快.二快)慢速; 也叫慢压射速度. 它是指冲头开始运动到封住熔杯口的速度一快; 也叫一级压射速度; 它是指从慢速结束开始到金属充满内浇口时的速度.二快;也叫二级压射速度;也叫快压射速度; 它是指从一快结束到金属全部把型腔填充完全时的速度.一快要求压室中的金属液充满压室,在既不过多降底合金属温度,又有利于排除压室中的气体的原则下,该阶段的速度应尽量的底,一般应底于O.3M/S,二快该速度由压铸机的特性决定,现有的国产压铸机一般在4-----10m/S,该速度是压铸机的主要参数之一,但在保正铸件内外质量的前提下速度越底越好.这样有利于按顺序填充.减少气孔的存在.二快的作用;(1)对铸件力学性能的影响;提高压射速度.则动能转化为热能,可提高合金的流动性.有利与消除流痕,冷隔等缺陷.可改变力学性能和表面质量.但速度过快时.合金液呈雾状与气体混合,产生严重的乱流.力学性能下降.铸件局部产生针孔.(2); 压射速度对填充特性的影响;提高压射速度可改变压射条件.可压铸出质量优良的复杂薄壁铸件.但速度过快时.填充条件恶化,在厚壁铸件中最显著.二快速度的选择和该考虑的因素;1; 要考虑熔化潜热,凝固温度范围.2; 模具温度高时.压射速度可适当降底;为提高模具寿命也可适当限制压射速度.3当铸件壁薄,形状复杂且对表面要求高时.应采用较高的压射速度.内浇口速度熔融金属在冲头作用下,经过横浇道到达内浇口,然后进入型腔,进入型腔的快慢.就叫内浇口速度.通常采用的内浇口速度范围是15-----70m/S同发生变化,这种变化的熔融金属进入型腔流动时,由与型腔的型状复杂.厚度不同.模具温度梯度不等因素的影响.流动的速度随时发生变化.这个速度称为填充速度.内浇口速度的高底对铸件力学性能的影响极大.内浇口速度太底.铸件强度就会下降.内浇口速度提高.强度就会上升.而过高又会导致强度下降.冲头.压射速度.与内浇口速度的关系;根据连续性原理;冲头压射速度越高.则金属流经内浇口的速度越快1.速度的选择;在压铸生产过程中,速度与压力共同对铸件内在质量.表面质量和轮廓.清晰度起着重要的作用.如果对压铸件的力学性能较高的要求.则不应选用过大的内浇口速度这样能降底乱流.所造成的涡流.因为涡流中含有空气和型腔内的涂料所挥发的气体.随着卷入涡流内的空气和蒸气的增多.压铸件内部的气孔就会增多.并切力学性能明显下降和变坏.如果压铸件是复杂的薄臂件.并切对表面质量提出了较高的要求.就应该选用较高的压射速度和内浇口速度.这一点是非常重要的.常用的铸件平均壁厚与内浇口速度的关系;见下表格;铸件壁厚内浇口速度铸件壁厚内浇口速度1 46----55 5 32----401.5 44----53 6 30----372 42----50 7 28----342.5 40----48 8 26----323 38----46 9 24----293.5 36----44 10 24----274 34----42以上单为; mm 内浇口速度; m/S内浇口速度与压射速度和压室直径内浇口截面积有直关系. 注; 这一点非常关键.(记住了这一点可以解决很多问题)内浇口速度可以调整以下三个方面; 生产中想提高压射速度1.调整冲头速度;(即;提高压射速度.开大节流伐)2.改变压室直径;(即;更换熔杯.大换小)3.改变内浇口截面积;(既;修模)压力; 速度;的分析;一快过慢铝液热损失过大.对填充不利.过快铝液不稳定易产生卷气.出现气孔.二快起点过早.会将料筒里的气体和浇道里的气体卷入型腔对质量严重不利.当二快过早迟.合金液会进入型腔.在快速来后铝液前沿与后来铝液不能完全融合.型成冷隔.或者流痕.增压起点对压铸件质量的影响;1.增压缸提前动作(也就是增压来的过早)待型腔填充完毕.增压缸活塞动作也终止,故无法行成增压后的高比压.铸件在较底压力下结晶成型.严重影响质量.(铸件内会出现缩孔)2.增压来的过迟(晚)铸件已凝固.增压虽建立.但已无效.不能起到作用.3.正确的增压转换点.应选在型腔基本填补满前.立既增压.才能获得预期的效果.4.压射头磨损受阻.压射不畅对工艺参数影响很大.对4的分析如下;4.1 压射冲头被咬伤卡住.会严重影响压力的传递和压射速度的稳定以及铸件质量和生产的正常进行.原因很多;主要原因是由与温度的影响波动.使压射头与压室的间隙也处与不断变化的状态. 这种间隙变化.在大直径的压室中最明显.故压射室直径越大.冲头受命越短.压射室浇料口下方.经常处与高温合金的冲击下.与上方形成明显的温度差,在不同膨胀量的作用下.产生扭曲.轴线同轴度可偏0.2mm,如果冲头配合间隙小与0.1mm压射杆又是刚性连接的情况.则冲头拉伤磨损情况会更加严重.故为了发挥压射系统的效率.必需合理选择压室和压射头的配合间隙.并解决温度差的影响.温度压铸过程中.温度对填充的热状态.操作的效率起着重要的作用.压铸中所指的温度是;1.浇铸温度;2.模具温度.温度的控制是获得优良铸件的重要因素.1;浇铸温度;汤汋里的铝合金注入料筒时的温度.(这时的温度测量不方便,一般以保温炉取汤口的温度表示.下面谈浇铸温度的作用和影响;随着合金液温度的升高.力学性能有所改变.但超过一定限度后.性能会恶化;原因;1.气体在合金中的溶解度随温度的升高而增大.虽然溶解在合金中的气体量较少.但在压铸过程中难以排出.对铸件质量是有影响的.2.含铁量随合金温度升高而增加.使流动性降低.结晶粗大.性能恶化.3.铝合金.镁合金随温度升高氧化加剧.氧化夹杂物使合金性能恶化.因此合金过热易产生缩孔.裂纹.气孔和氧化夹杂物.使产品力学性能变差.漏气.4.合金温度过底.会使成份不均匀,流动性差.影响填充.使产品充型不良.合金温度对填充流速有直接影响.浇铸温度过高.而且在高速的作用下.易产生涡流包气,对与凝固温度范围较宽的合金可采用高压.底温.底速.这样有利与型成顺序填充.提高铸件质量.但易引起粘模和溶蚀.不利与模具热平衡.降低模具寿命.故正确选择合金温度十分重要.影响浇铸温度的主要因素;1.合金的性质. 熔点. 热容量. 凝固范围;对与凝固范围宽的合金,可采用底温.底速.高压.和较厚的内浇口.这样.对厚壁铸件质量可以取得良好的效果.2.铸件结构的复杂成度;3.模具温度;4.比压和压射速度;因为动能转化为热能.可使合金温度升高.合金浇铸温度的选择通常在保证成型和所要求的表面内在质量的前提下.尽可能采用底的温度.(浇铸温度一般应高与合金液相合金类别锌合金铝合金镁合金浇铸温度410--450 610--700 640--700 线温度20---30度.)内浇口速度对合金温度的影响;合金液高速通过内浇口时.因摩擦会使温度升高(能量守恒原理.动能转变为热能)如; 当内浇口速度为40m/S时.铝合金液进入型腔时的温度将增加8度.而内浇口速度越大.温度就增加的越多.模具温度在压铸过程中.模具需要一定的温度.模具的温度是压铸工艺中又一重要的参数.它对提高生产率和获得优良铸件有着重要的作用.1.模具温度的作用和影响;在填充过程中.模具对金属液流温度.粘度.流动性.填充时间和填充流态等均有较大影响.模具温度过底时.表层冷凝后又被高速液流激破.产生表面缺陷.大的破碎块会被卡在内浇口处.严重影响填充速度和填充效果.使表面质量和内在质量下降.严重时产品不能成型.这种情况在生产中可经常看到.模具温度过高时.虽有利与获得光洁的铸件表面.但易出现缩裂和凹陷.2 . 模具温度对合金液冷却速度.结晶壮态.收缩应力有明显的影响.模具温度过底.收缩应力增大.铸件易产生裂紋.3 . 模具温度对模具寿命影响很大,强烈的温度变化.形成复杂的应力状态.频繁的应力交变.是导致模具过早龟裂的主要原因.4 . 模具温度对铸件尺寸公差等级有一定影响.模具温度稳定则铸件收缩率也相应稳定.5 . 影响模具温度的主要因素;5.1. 合金浇注温度.浇注量.热容量.和导热性.5.2 浇注系统和溢流槽的设计.用以调整平衡状态.5.3 压铸比压和压射速度.5.4 模具设计.( 模具体积大.则热容量大.模具温度波动小.模具材料导热性好.则温度分布就越均衡.有利与改善热平衡5.5 模具合理预热提高初温.有利与改善热平衡.可大大的提高模具寿命.5.6 生产频率快.模具温度升高.只要保持在一定范围对产品和模具都是十分有利的.5.7 合理的喷涂能起到隔热和散热的作用.6 . 模具温度对铸件力学性能的影响;模具温度提高.改善了填充条件.使力学性提高.模具温度过高.合金液冷却速度就会下降.细晶层(激冷层)厚度减薄.晶粒较粗大.强度下降.(漏气率升高)因此.为了获得质量稳定的优质铸件.必需将模具温度严格地控制在最佳的工艺范围内.(最好应用模温机)以保证模具在恒定范围内工作..7. 模具温度的选择和控制;7.1模具温度的选择应根据铸件的形状. 复杂成度.臂厚.臂厚差浇铸温度.合金的性质等因素来综合考虑.(铝合金一般应在220—280度)7.2模具温度冷却装置;为了获得稳定的模具工作温度.宜采用模具温度控制装制(即;温控装制.模温机)目前我司模具温控手段落后.只是通水冷却.通水量也未加控制.迫切需要以载热油为介质.用电子温度计进行控制.将模具温度稳定在工艺范围之内.只有这样才能降低质量的波动.提高成品率8 . 模具的热平衡;为了保正生产的连续进行.模具工作温度应保持在一定的范围内.这就必需使模具处与热平衡状态.模具热平衡指的是.在每一个压铸循环中.金属液传给模具的热量.等与冷却系统带走的和模具自然散发的热量第四节-时间压铸机工艺上的时间指的是;1.填充时间;2.增压建立时间. (建压时间)3.保压时间;4.留模时间;(冷却时间)5.顶出.顶回时间;6.循环时间;7.压射时间;时间是一个多元复合的因素.它与压力.速度温度.合金液的物理性质.铸件的结构有着密切的关系.(还与内浇口的截面积有关).所以在压铸工艺中是至关重要的.1. 填充时间;从金属进入型腔到型腔被完全充满.所需的时间;铸件填充所需的时间长短.与以上所说的压力.速度.温度.以及合金.铸件结构有着直接原因.可做分析;如压力小模具温度底.合金温度也底.肯定所需填充时间就长.反之.就短.(一般薄臂件填充时间要短.如;散热器.反之.就要长.具体多少为好必需根据实际情况而定.跟据经验和计算.铸件平均壁厚与填充时间应选在如下;平均壁厚填充时间平均壁厚填充时间1.0 0.01—0.04 5 0.048—0.0721.5 0.014—0.02 6 0.056—0.0842.0 0.018—0.026 7 0.066—0.102.5 0.022—0.032 8 0.076—0.1163.0 0.028—0.040 9 0.088—0.1383.5 0.034—0.05 10 0.1—0.164.0 0.040—0.062. 填充时间的选择;2.1 合金浇铸温度高时.填充时间可选长些;2.2. 模具温度高时.填充时间可选长些;2.3 .铸件厚壁且离浇口远时.填充时间可选长些;3; 增压建压时间;即从压射比压上升到增压比压所需的时间;从压铸工艺上说建压时间越短越好.但是.这个时间受压射系统的增压装置和油路设计的限制.性能很好的压铸机.其最短的建压时间也不会少与10m/s从压铸工艺上来说.建压时间的长短.取决与模具中合金液的凝固时间.凝固时间少长的合金.增压建压时间也可少长.但应短与合金液的凝固时间.因此.在机器压射系统和增压装置上.建压时间的可调性是非常重要的.若建压时间少长这时合金已成半固态或固态.压力就无法传递.失去了增压的作用.(铸件产生缩松.漏气)4; 保压时间;定义; 即从型腔填满到在增压比压作用下凝固的这段时间.称为保压时间.保压时间的作用;---冲头将压力通过还未凝固的料饼.传递到型腔.使正在凝固的金属在压力作用下结晶.从而获得致密的铸件.(保压不正常漏气比例会上升).一般来说有以下归率;1.合金结晶范围大.保压时间应选的长些;2.铸件平均厚度大.保压时间应的长些;3.内浇口厚.保压时间应选的长些;5 留模时间;定义; 从保压结束到开模顶出铸件的这段时间;足够的留.模时间.能够保正铸件在模具内凝固.冷却.使铸件建立足够的强度.在开模和顶出时.不致产生变形和拉裂.留模时间的选择.通常以开模和顶出不变型.不开裂的最短时间为宜.然而.过长也不好.降低了生产效率.降低了模温.不易脱模.由与合金有热脆性和收缩性.而引起产生裂纹.综上所述.压铸生产中的压力.速度.温度.时间等工艺参数可按下列原则进行调整;1.铸件壁越厚.结构越复杂.则压射力应越大;2.铸件壁越薄.结构越复杂.压射速成应越快;3.铸件壁越厚.留模时间应越长;4.铸件壁越薄.结构越复杂.浇铸温度应越高.冲满度的含义;浇入料筒里的金属占料筒总容量的成度.叫压室(或料筒)的充满度;充满度对与卧式冷室压铸机有着特殊的意义.因为.卧式压铸机的料筒在浇入合金后.并不是完全充满.而是在金属液面上方留有一定的空间.这个空间所占空间越大.存有空气就多.压入模具中的气体就越多.产品中的气体含量就多(产品中的气孔就越多)而充满度太小也不好.因为.合金在料筒里的温度下降的太快.激冷层厚.对填充十分不利.一般应在40—80%.最好是在65—75%之间.第六节压铸涂料压铸涂料包括;1. 料筒与冲头的配合部位;2.型腔表面;3.浇道表面;4.活动部位的配合部位; 以上所说的四个方面都要根据要求喷上或刷上不同润滑材料.这种不同的润滑材料通称为压铸涂料.涂料的正确选择和合理使用是一个非常重要的环节.它对模具寿命.铸件质量.生产效率.以及后道工续的表面处理有着重大的影响.涂料必须起到的作用;(应具备的特性)1.高温下具有良好的润滑作用;且发气量小.闪点高.2.具有良好的成膜性.(减小铸件与模具之间的摩擦使出模顺利)3. 保温性; 减少瞬间的热扩散.提高充型性具体的还可以这样解释;1.挥发点底.在100—150度时.能很快的挥发.不增加或少增加型腔中的气体.2.覆盖性好.与高温下结成薄膜层.但不易产生堆积.3.无味.不晰出或分解有害气体.4.性能稳定.在规定的保存期内不沉淀.不分解.5.对环境汚染小.涂料的使用;1.均匀;不要太厚.也不要漏涂.2.涂料的浓度尽可能的小;3.涂完后一定用气吹匀;涂料挥发后方可合模,压射.不然型腔中有大量的气体.使铸件产生气孔.甚至这些气体产生高的反压力.使铸件成型困难.4.生产中应特别注意模具排气道的清理.避免涂料聚集堵塞排气道.5.对与转弯内凹部位应避免涂料沉积.碳化.(喷完后多吹气)。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
补缩。
压铸工艺条件
压力：压铸时型腔的压力叫压射比压，比压与铸件的致 密程度，轮廓的清晰程度密切相关。与相关的有增压压 力（压射缸压力）与冲头面积和压射缸面积。
温度:合金温度越高，合金的流动性与填充性能越好， 对成形有好处，但是太高会产生粘模、拉伤等现象；模 具温度会影响铸件的表面精度、收缩性、流动性、铸造 周期、变形程度，铝合金模温一般在180-300度之间为 宜，锌合金在150-200度为好。
冷却管堵塞
冷却设计不 佳 模具温度分布不均
压铸工艺
模具
分流锥太长
浇口太 薄
增压压力传 递不佳
增压传递受 阻
其它
加工余量大
人
压铸机
铝料
喷涂调整不当压射速度不良
冲头磨损
机械手舀料时 多时少
脱模剂过稀
冲头发卡
冲头漏水
精炼时间或温度不够
铝液除气不净
气 精炼剂不合格 孔
二、
1.热室机：射出部分浸在熔汤内的压铸机。 由于射料机构浸在熔汤内，所以合金的熔
压
点不能太高，否则影响射料机构的寿命，
铸
因此热室压铸机只适用锌、铅、锡等低熔 点的合金。
机 2.冷室机:射出部分不浸在熔汤内的压铸机，
简
适用于铜、铝等高熔点的合金。
介
镁合金则热室机与冷室机均可使用。冷室
压铸机还可按射料系统的摆放方式分为卧
时间:留模时间与喷涂时间
压铸模简介
勿用置疑，对铸件的质量影响最大的是压铸 模的好坏，一套压铸模的设计包括以下几个 方面：
分型面的设计 浇注系统的设计 排溢系统的设计 冷却系统的设计 抽芯机构的设计 顶出机构的设计
包括内浇口、直浇道、 横浇道的设计，是压铸 模设计的重中之重，需 慎之又慎
压铸是将铝、锌、镁、铜、锡、铅等合金熔融后， 以高速、高压射入金属模具内，然后在压力下急 速凝固的铸造方法。它具有以下特点：
一、 压 铸 概 述
1.高速充填，由于速度高，金属呈雾状喷出，当 这些微粒与模具接触便立即固化，形在一层光滑 致密的表层，因此可做薄壁零件。
2.充填时间短，一般为0.02-0.2s,是最适合大批 量生产的铸造过程。
高压，型腔充满后，压铸机会持续施与一定的压 力，冷室机高达300-1100kg/cm2,因此铸件的尺 寸精度好。
冷却速度快，由于使用金属模具，热传良好，冷 却速度快的结果是铸件的结晶组织细化，机械性 能良好，一般铝合金压铸件的强度相当于其它铸 造过程的铸件T6热处理后的强度。
压铸机通常可分为热室机与冷室机两大类：
包括溢流槽与排气槽与 排气块的设计，是排除 型腔内气体、涂料余烬、 冷金属的通道与处所， 对铸件的质量有很大的 改善。
人
压铸机
铝料
调整舀料量不当
调整冷却水不 当
执行工艺不严
氮气不足
增压时间不 良
冲头磨损
机械手舀料时 多时少
回炉料污染
冲头发卡
冲头漏水
铝液成分不合 格
铝液温度高
低高速切换 位置不当
增压速 度太慢
缺
低高速切换位置不当 压射速度不当
排气不良 浇口位置不当
模具漏水 溢流效果不良 渣包的位置大小不佳
陷 分 析 加工余量大
压铸工艺
模具
其它
式与立式两种
熔化 送料并 舀料 射出 成形
压
保温
铸
开模
流
程
合模 喷涂 顶出铸件
介
并取出
绍
射出阶段分为慢压射、快压射、增压三个阶段，慢 压射的目的将金属液以低速充满料筒与浇口间的空
间，使压室内的金属液面平稳上升，将压室内的气
体顺利排出。快压射的目的是将合金液以高速填满
型腔。在快压射终了时在模具上施加压力，是为了
速度：主要慢压射速度与快压射速度，慢压射速度与卷 气量有关，对气孔的产生有较大的影响；快压射速度关 系到成形的好坏，一般来说较高的速度能获得较好的外 观质量，但是速度过高对模具的寿命有较大的损害，而 且由于气体来不及排出，较易形成分弥散的小气孔。
行程:最重要的是快慢压射转换点的位置。理论上是将 合金充满冲头与内浇口之间的空间时开始转为快压射。
