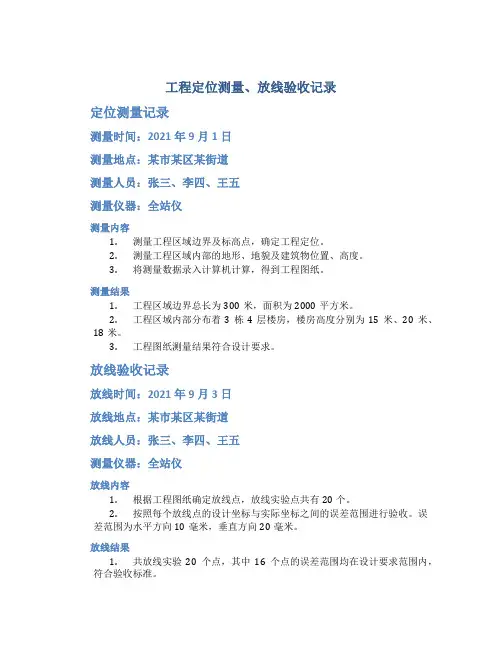

工程定位测量、放线记录

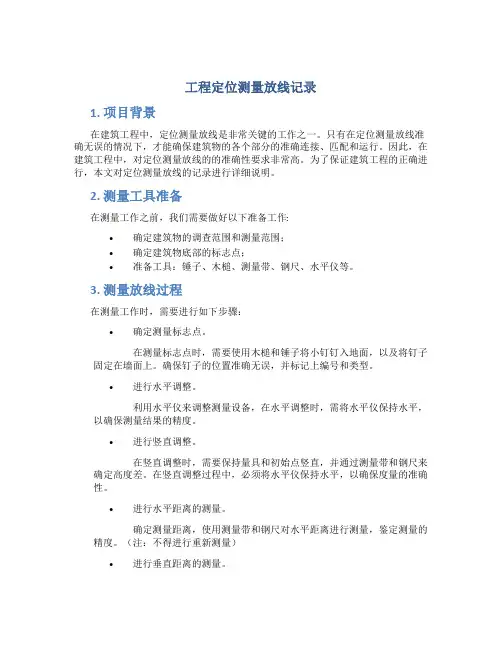

工程定位测量放线记录

C30-1 工程定位测量放线记录 □□□□□□□□工程名称73团保障性住房A-05小区22#住宅楼 工程定位放线依据 总平面图编号建施J-8-02 永久水准点名称南岗路中心s点 永久水准点标高南岗路与南环路相交点为绝对高程 752.46。 本工程土0.000为751.30 建筑设计标高17.95m 房屋朝向坐北朝南 纵轴线方位 编号22#楼1轴一23#楼1轴重合邻近建筑物名称拟建23号住宅楼 距离0 横轴线方位 编号22#楼A 轴一23#楼G 轴邻近建筑物名称拟建23号住宅楼距离39.86m 测量仪器 名称电子经纬仪编号DE2B220023校验日期 验 收结监理工程师（建设单位项目专业技术负责人） 施测日期2012年4月6日复测日期2012年4月7日 拟建23#楼 r得到匸■点，再从厂点向北量出7.8 得到I点. t-得到匚点，同理，将经纬仪架于| 轴线用尺划分。 注:1.首先经纬仪架于_点，照准点，然后打反镜由_点向北量39.86 2.将经纬仪架于点，镜头对准点，向东旋转90°,用钢尺向东量出46.8 点，用钢尺向东量出46.8 -得到■点?然后打上延长桩。最后由定位轴线分别将各 3.经轴线闭合，其轴线偏移2 .,符合要求。 年月曰 技术负责人 质量检查员

论单位 施测人 工程定位测量放线记录 □□□□□□□□工程名称73团保障性住房A-05小区23#住宅楼 工程定位放线依据 总平面图编号建施J-8-02 永久水准点名称南岗路中心s点 永久水准点标高南岗路与南环路相交点为绝对 高程752.46。 本工程土0.000为751.80 建筑设计标高17.95m 房屋朝向坐南朝北 纵轴线方位 编号23#楼1轴一规划一路中心线邻近建筑物名称拟建规划一路 距离52.81m 横轴线方位 编号23#楼B轴一南环路中心线邻近建筑物名称拟建南环路距离19.2m 测量仪器 名称电子经纬仪编号DE2B220023校验日期 验 收监理工程师（建设单位项目专业技术负责人）施测日期2012年4月6日复测日期2012年4月23日 ［点，然后由点向东量52.81 ,得到点，再将经纬仪架于从■■:点，照准1点 向 说明：1.首先将经纬仪架于南环路中心线与规划一路中心线的交汇点.，照准南岗路中心线与南环路中心线交汇点 北旋转90° 量出19.2 :得到；点，从|点打延长桩依次量出2.4 7.5 、10.2 j得到|点、「点和点。 2. 再将经纬仪架于?点，镜头对准|■点，向东旋转90°用钢尺向东依次量出1 3.7 ?、55.37、得到|点和：点，同理，将经纬仪架于I,点,用钢尺向东依次量出1 4.27 ■, . 5 5.37*得到?.点和. 点.将经纬仪架于|?点,用钢尺向东依次量出14.27 i、55.37 得到》点和.倬.再将经纬仪架于从|点，照准F点、向南量出0.3 得到］点，然后打上延长桩。最后由定位轴线分别将各轴线用钢尺" 划分。 3. 经轴线闭合，其轴线偏移2 ?P,符合要求。 技术负责人

工程测量放线方案

㈠工程测量 1、测量放线方案 本工程的测量放线工作，依据城市规化局或建设方提供的绝对座标，采用全站仪，再根据施工图提供的各个座标点通过精确计算在施工现场放好每一个角点或座标点，整个测设过程经过初测、精测和检测三个步骤，放线前，必须认真验算各座标点与建筑物的相互关系，认真计算座标点数据与建筑物数据是否相符，认真复算结构尺寸与建筑尺寸是否相等，经复算各个相互关系无误后再进行实地放线。 2、具体操作方法 1)建立轴线控制网，以业主提供的座标点和设计总平面图，定出建筑物四大角控制点，根据各控制点引出各轴线，建立建筑物轴线平面控制网。 轴线控制网采用直角坐标法进行引测，分为初定、精测和检测三步。 轴线初定时把设计座标投测在地面上，利用打入土中的小木桩作埋设标志，由于该点在土方开挖时将被挖去，为此在初定时同时定出前后方向桩，外桩埋设在离基坑开挖边线2—3m以外，并埋设好混凝土标桩，顶部放置200mm×200mm不锈钢板。方格网控制点初定并将标桩埋设好后，进行精测，采用现场改正方法，长轴线改正时其180°之差10＂，短轴线改正时其90°之差6＂。 上述两个步骤完成后，会同业主单位和监理方对控制网进行检测。测角用J2经纬仪两个测回，距离往返观测，最后根据所测得的数据进行平差计算坐标值和测量精度，其闭合测角中误差在±3〞之内，边长丈量相对中误差为1／2000即为合格，可进行下道工序施工。

2)高程控制：按业主单位和设计方确认的水准原点，在建筑物四角建立高程控制点采用二等测量确定水准面的标高，可将水准点记于轴线控制桩上，也可另外埋设高程控制点。控制点处挖土后现浇一圈混凝土，中心埋入Ф25的圆头钢筋，本工程控制点共六个。另在远处永久性建筑物上作两个对照观测点，高程控制点经业主和监理方检测确认后，方能投入使用。 3）垂直度测量控制，本工程采用J2级经纬仪控制，框架结构柱，墙垂直度，本工程控制点设在建筑物的阳角，观测点用红漆标准在砼柱上，标注标志用三角形表示，每次在同一线上进行观测，其它轴线根据经纬仪引上线进行观测，同时做好观测记录并归档，要求每层垂直度不超过5mm，且整栋建筑物垂直度误差控制在15mm以内。 4）沉降观测：沉降观测点设置在标高0.5m处，观测点总数不少于10点，主要设置在地下室角点及沉降缝轴线处，观测点规点用φ12以上钢筋埋置在砼中，测量仪器采用高精度的等距水准仪和专用钢卷尺，按要求做好实测记录，如有不正常结果，及时提请设计、监理、业主、质监部门分析处理，观测点相邻两点的误差值不超过间距的千分之二，按设计院标示沉降观测点进行观测。 ㈡施工测量 1) 建立轴线控制网，以业主提供的座标点和设计总平面图，定出建筑物四大角控制点，根据各控制点引出各轴线，建立建筑物轴线平面控制网。 轴线控制网采用直角坐标法进行引测，分为初定，精测和检测三步。 轴线初定时把设计座标投测在地面上，利用打入土中的小木桩作

测量放线施工方案57256

都市广场工程 测量放线施工方案 山西省第三建筑工程公司 二0一二年七月 审批： 审核： 编制： 目录 编制依据 (1) 第一章概述.......................................................................................1-2 第二章施工总体安排...........................................................................2-3 第三章施工方法.................................................................................3-12 第四章质量保证措施...........................................................................12-14 第五章成品保护 (14) 第六章安全文明措施 (14) 编制依据 一、都市广场1#、2#、3#楼及地下车库施工图纸。 二、建设单位提供的测绘点数据及现场实测桩点。 三、工程测量规范GB50026-93。 第一章概述 一、工程概况 1、都市广场1#、2#、3#楼及车库。 2、1#、2#、3#楼及车库，檐口高分别为1#楼12.6m、2#楼27m、3#楼27.5m。

3、1#、2#、3#楼及车库长63.18m，宽分别为29.35m；1#、2#、3#楼及车库±0.00绝对 标高为786.200；基础底板板底为-11.150，相当于绝对标高775.050m,垫层底底标高为-11.32m，相当于绝对标高774.880m。 4、1#、2#、3#楼及车库地下二层高3.3m。地下一层层高3.6m。 5、1#、2#、3#楼及车库底板厚度：。 二、施工条件 1、施工工工期紧，施工面积大，施工场地地处市中心，施工难度大。 2、质量要求合格。 3、面对以上特点，故要求对水准点及定位控制点桩进行保护，以及项目经理部进场时， 根据建设单位提供的水准点BM1引入现场内，代号分为M 1′、M 2 ′、M 3 ′、M 4 ′、 M 5′、M 6 ′，以此作为水准点控制工程的标高； M 1 ′、M 2 ′、M 3 、M 4 ′、M 5 ′、M 6 ′， 的绝对标高为784.253M、784.425M、783.875M、778.42M、784.105M、784.23M，并以此建立水准控制网，及在土方开挖前根据测绘院提供的轴线定位桩，引测到现场四周固定，并建立施工轴线定位控制网，以作为施工轴线的投测点。 第二章施工总体安排 一、施工准备 1、认真阅读图纸，核对尺寸、标高与测绘院提供的测绘点进行比较。 2、对测绘院提供的成果坐标点、水准点进行闭合检查并把坐标点及水准点引测到现场 四周内以建立控制网，并进行闭合检查。 3、检验和校核测量仪器及测量工具。 二、测量仪器准备

测量放线施工图解

1测量工作原则 审查图纸：所有尺寸、建筑物关系进行校核，平面、立面、大样图所标注的同一位置的建筑物尺寸、形状、标高是否一致；室内外标高之间的关系是否正确。 实施测量原则：以大定小、以长定短、以精定粗、先整体后局部。 测量主要操作人员必须持证上岗。 施工前测量方案审批通过（方案中要有：建立测量网络控制图、结构测量放线图、标高传递图、水电定位图、砌筑定位放线图、抹灰放线控制图等）。 2测量工具

A1：所有精密仪器必须经过计量检测，合格后才允许在施工现场使用 A2：建立测量仪器台账统一管理，定期维护与保养 B3：结构测量做法 A3：现场建立3个以上三级坐标、高程控制点，采用钢管做维护、警示 A4：沉降观测点采用Φ20镀锌圆钢加工，测量点位统一进行编号，沉降由第三方实施观测，进入主体标准层开始观测

A5:临时测量控制点采用木桩制作，桩截面不小于50*50mm，木桩顶部平整；木桩周边浇筑混凝土避免扰动

A6：场地内设置施工测量控制基准点，采用混凝土浇筑，必须牢固、坚实 A7: 建立方格网控制图，占地面积≤1万m2方格网间距10m；占地面积≥1万m2方格网间距20m，地形复杂的可适当调整

A8: 进场前，根据国土局提供的基准点进行建筑物定位引测，并在场地附件建立施工期间坐标控制网、标高控制点 A9:施工单位在完成建筑定位、轴线引测后报监理公司复核 A10:基础施工轴线引测采用龙门桩 A11:主体结构施工在楼层内建立轴线控制网(内控法)，控制点不少于4个

A12:所有主控线、轴线交叉位置必须采用红油漆做好标识 A13:楼层内设置的传递点必须采用激光铅垂仪进行传递，严禁采用线锤投射控制线

定位和测量放线施工方案

定位和测量放线施工方案 1．编制依据 2.施工准备 2.1施工前的准备工作 为了保证施工测量放线工作准确无误，施工前应组织测量人员进行学习教育，严格遵守施工测量放线工作的基本准则，明确测量任务在施工中的重要作用，建立严格的管理制度，认真执行《工程测量作业规程》及本公司技术部编制的测量管理制度。 资料收集：当地地区地址资料，了解建筑物的地下及附近场地现状资料，如管线走向、高程和其所在位置等。 2.2深化研究设计图纸 了解设计意图，熟悉并校核图纸，着重了解工程现场具体情况和定位条件，建筑物的相互关系和轴线尺寸、地下地上的标高变化，领会设计方面对测量精度的要求。 2.3测量器具的检定 测量仪器设备检验，是测量前准备工作中很重要的一步，仪器钢尺的准确度是测量精度和工程质量的根本保障，《计量法》中明确规定，任何单位和个人不准在工作岗位上使用无检定合格印证或者超过鉴定周期以及经鉴定不合格的计 量器具。所以本工程所用的仪器、钢尺、塔尺等必须严格按《计量法》中有关规定送检定部门做检定、检核。经鉴定、检核合格的仪器方可使用。 2.4人员安排

本工程施工测量队伍由一名测量技师和三名测量工程师组成测量班组, 在技术工程师领导下开展具体工作，包括制定测量施工方案、组织验线、测量资料汇编、现场放线，填写测量施工日志等工作。 2.5仪器准备 2.6导线桩的校核 根据规划局所给定的控制点，进行坐标反算，求出建筑物各边长、方位角，保证正确的依据成果；复测现场导线桩之间的关系结果满足《工程测量作业规程》（以下简称《规程》）的要求。 2.7水准点的复核 根据测绘院提供的水准点采用复合法进行校核观测结果满足规范要求。 3.平面控制 3.1测量难点 本工程现场：场地较大，配套楼基坑开挖深、支护易变形，会直接造成控制点的损坏等等。为保证工程正常施工，建立一个稳固可靠、使用方便的控制网尤为重要。 3.2总体思路 平面控制网分总控制网和轴线控制网三级测设。首先建立以业主提供的控制点为基准的总控制网，采用经纬仪水准仪测量。

建筑工程测量放线标准化做法图解

《建筑工程测量学》教学大纲

1目的： 明确、规范土建工程放线的标准动作，提升土建工程放线精度。 2适用范围： 适用于佛山公司所有在建及新建项目。 3编制说明 本标准做法要求所有在建及新建项目均按此做法执行。 4、放线标准做法 4.1测量工作原则 审查图纸：所有尺寸、建筑物关系进行校核，平面、立面、大样图所标注的同一位置的建筑物尺寸、形状、标高是否一致；室内外标高之间的关系是否正确。 实施测量原则：以大定小、以长定短、以精定粗、先整体后局部。 测量主要操作人员必须持证上岗。 施工前测量方案审批通过（方案中要有：建立测量网络控制图、结构测量放线图、标高传递图、水电定位图、砌筑定位放线图、抹灰放线控制图等）。 4.2测量工具

全站仪经纬仪水准仪激光铅垂仪激光扫平仪棱镜塔尺50m大卷尺线锤墨斗 5m小卷尺油漆毛笔铅笔对讲机4.3 测量设备管理 测量设备登记台账 序号设备名称设备型号/编号检验日期检验状态合格证编号责任人备注 A1：所有精密仪器必须经过计量检测，合 格后才允许在施工现场使用 A2:建立测量仪器台账统一管理，定期维护 与保养 4.4结构测量做法

A3:现场建立3个以上三级坐标、高程控制 点，采用钢管做维护、警示 A4:沉降观测点采用Φ20镀锌圆钢加工， 测量点位统一进行编号，沉降由第三方实 施观测，进入主体标准层开始观测 木桩 铁钉 混凝土 A5:临时测量控制点采用木桩制作，桩截面不小于50*50mm，木桩顶部平整；木桩周边浇筑混凝土避免扰动

A6：场地内设置施工测量控制基准点，采用混凝土浇筑，必须牢固、坚实 A7: 建立方格网控制图，占地面积≤1万 m2方格网间距10m ；占地面积≥1万m2 方格网间距20m ，地形复杂的可适当调整 工程基线复核表单位工程坐标定位 A8: 进场前，根据国土局提供的基准点进行建筑物定位引测，并在场地附件建立施工期间坐标控制网、标高控制点 A9:施工单位在完成建筑定位、轴线引测后报监理公司复核 A10:基础施工轴线引测采用龙门桩

测量放线施工方案

目录 一、编制依据2 二、人员及仪器设备2 三、测量放线方案3 四、放线座标图6 本工程为泰吉滨江DE组团商住楼工程，建筑面积约130000m2，多层

及高层，其中；E1、E2、E3、E4为多层，D1~D7为高层，短肢剪力墙结构，为使建筑物的测量放线工作有据可依，特制定方案如下： 编制依据 重庆泰吉置业有限公司；泰吉·滨江AC组团施工图纸 《工程测量规范》（GB50026-93） 公司《工程测量专业质量手册》 人员和仪器设备 人员配备： 设专职测量放线员二名，负责全部测量放线工作，项目技术负责人和现场施工员配合放线，平面放线时，再由四名工人协助放线。（注；测量放线员都持有上岗证） 仪器设备： NTS312B全站仪2台、DT2145系列电子经纬仪6台，DS3水准仪8台，铅锤仪5台、50m钢卷尺8把，5m钢卷尺10把，5m合金水准尺3根，线锤、墨斗、小线等其它工具。（注；全站仪,电子经纬仪、水准仪、钢卷尺均持有合格证）所有测量仪器和钢卷尺必须经过检测合格后方可使用，使用过程中要做好维修和保养工作，如发现仪器有失准现象，应立即确定失准过程中测量使用的范围，并上报处理。 测量放线方案 分四部分：工程定位测量放线；基础、楼层测量放线；装饰装修测量放线。 工程定位测量放线 (1)定位放线前，对场地进行必要的平整。 ⑵根据建设单位给定的建筑物位置定位放线，定出外墙轴线和首层外墙边线，

闭合复核无误后，在适当位置做出引桩，引桩的数量应能够定出建筑物的至少3条边为宜。引桩的位置设在井边，或离开一段距离至桩下无视觉障碍物，且易于保护的部位。引桩用50cm长的木桩钉入土内，地面处用混凝土浇筑保护好，并砌砖井围起来防止碰撞破坏。 ⑶根据建设单位给定的标准水准点向现场内引测标高，在场地周围及原有建筑物上做好标记，往返测量至少两次，确保无误后，用红漆将标高点描画成三角标记。 ⑷平面定位和标高引测做完后请规划单位、设计单位、监理单位和建设单位验线，做好签字验收手续。 2．基础测量放线 ⑴孔桩开挖之前，用经纬仪从定位引桩引到井圈上，然后以十字轴线为基准，分别定出其它轴线。 ⑵孔桩开挖1M后，用水准仪从现场临时水准点向桩下引测标高，在桩护壁上做标记，作为桩下施工的临时水准点。 (3) 人工挖孔桩混凝土浇完后，以控制线来放线确定墙柱插筋位置，并引测标高控制混凝土的高度。 （4）地下室墙柱混凝土浇完后，引测标高，在上面弹出地下室50线，作为支模和打地面的标高依据。 3．楼层放线 （1）上升结构采用内控点传递法。 每栋楼设置4个内控点，组成自成体系的矩形控制方格，控制点编号见内控点平面图（后附）。浇筑±层楼面混凝土过程中，按照每栋楼内控制点布置图预埋100×100×3mm铁板。待混凝土达到可上人强度时，铁板上用钢针划出纵、

施工员测量放线步骤详解

多层民用建筑施工测量 民用建筑施工测量的主要任务是建筑物的定位和放线、基础工程施工测量、墙体工程施工测量及高层建筑施工测量等。 施工员放线手册 2020年8月27日

一、施工测量前的准备工作 （1）熟悉设计图纸 设计图纸是施工测量的主要依据，在测设前，应熟悉建筑物的设计图纸，了解施工建筑物与相邻地物的相互关系，以及建筑物的尺寸和施工的要求等，并仔细核对各设计图纸的有关尺寸。测设时必须具备下列图纸资料： 1）总平面图 如图所示，从总平面图上，可以查取或计算设计建筑物与原有建筑物或测量控制点之间的平面尺寸和高差，作为测设建筑物总体位置的依据。 2）建筑平面图 从建筑平面图中，可以查取建筑物的总尺寸，以及内部各定位轴线之间的关系尺寸，这是施工测设的基本资料。 3）基础平面图 从基础平面图上，可以查取基础边线与定位轴线的平面尺寸，这是测设基础轴线的必要数据。 4）基础详图 从基础详图中，可以查取基础立面尺寸和设计标高，这是基础高程测设的依据。 5）建筑物的立面图和剖面图 从建筑物的立面图和剖面图中，可以查取基础、地坪、门窗、楼板、屋架和屋面等设计高程，这是高程测设的主要依据。 （2）现场踏勘 全面了解现场情况，对施工场地上的平面控制点和水准点进行检核。 （3）施工场地整理 平整和清理施工场地，以便进行测设工作。 27 29 28 26 14.00 教学楼 已建 未建 总平面图

（4）制定测设方案 根据设计要求、定位条件、现场地形和施工方案等因素，制定测设方案，包括测设方法、测设数据计算和绘制测设略图，如图所示。 （5）仪器和工具 对测设所使用的仪器和工具进行检核。 二、定位和放线 1．建筑物的定位 建筑物的定位，就是将建筑物外廓各轴线交点（简称角桩，即上图中的M 、N 、P 和Q ）测设在地面上，作为基础放样和细部放样的依据。 由于定位条件不同，定位方法也不同，下面介绍根据已有建筑物测设拟建建筑物的方法。 （1）如图2所示，用钢尺沿宿舍楼的东、西墙，延长出一小段距离l 得a 、b 两点，作出标志。 （2）在a 点安置经纬仪，瞄准b 点，并从b 沿ab 方向量取14.240m （因为教学楼的外墙厚370mm ，轴线偏里，离外墙皮240mm ），定出c 点，作出标志，再继续沿ab 方向从c 点起量取25.800m ，定出d 点，作出标志，cd 线就是测设教学楼平面位置的建筑基线。 （3）分别在c 、d 两点安置经纬仪，瞄准a 点，顺时针方向测设90?，沿此视线方向量取距离l+0.240m ，定出M 、Q 两点，作出标志，再继续量取15.000m ，定出N 、P 两点，作出标志。M 、N 、P 、Q 四点即为教学楼外廓定位轴线的交点。 （4）检查NP 的距离是否等于25.800m ，∠N 和∠P 是否等于90?，其误差应 4100 宿舍楼 1 2 3 4 5 6 B D E C A 3000 6000 9000 3700 14240 N 7 6 5 4 3 2 b c a d P M 轴线控制桩 教学楼 1 图2建筑物的定位和放线

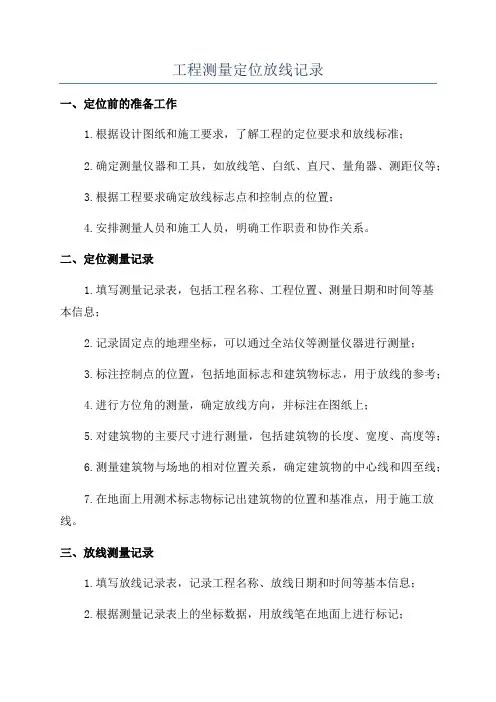

工程定位放线记录

工程定位[放线]测量记录 工程名称施工单位 测量依据甲方提供图纸.座标线为准. 依据提供单位甲方提供图纸、规划放线点. 使用仪器 及编号 全占 仪 水准点标 高[M] 相对相对± 0.000 场地 标高 [M] 相对相对 ±0.000 绝对—绝对一 定位[放线]记录及示意图: 测量人: 年月日复测情况及结论: 监理工程师: 年月日

施工 单位 : 项目技术负责人 年月日 建设 单位 建设单位技术代表 年月日 放线记录表 放线单位 放线责任人 放线时间 建设单位 建设工程地址 建设项目名称 放线依据规划红线图 标高确定情况按现场自然路面标高而定 验线单位签名 建设单位（或个人）签名 施工单位签名 指挥部签名

放线略图: 2016年月日 基础坑(槽)施工检查记录 渝建竣__16工程名称施工单位 检查部位及图号 1.基底地质情况设计实际 2.地下水位: 无 3.地基设计承载力( 值) MPɑ 4.地基实际承载力( 值) MPɑ 5.基坑(槽)设计断面: 详设计 实际断面: 6.地基下坟.坑.塘杂填土的处理: 无 7.施工中排除基坑积水的技术措施：水泵抽取。 8.地基加固措施:

附图表（1）地基隐蔽图张。（2）人工地基试验记录份。 检查 结论 施工单位代表: 年月日 勘察单位代表: 年月日 设计单位代表: 年月日 监理单位代表: 年月日 建设单位代表: 年月日施工现场质量管理检查记录 工程名称施工许可证（开工证） 建设单位项目负责人 设计单位项目负责人 监理单位总监理工师 施工单位项目经理项目技术负责人 序号项目内容 1 现场质量管理制度 1.质量例会制度； 2.三检及交接检制度； 3.质量与经济挂 钩制；4；奖励制度;

施工放线洞的预留 土建房屋施工测量放线的方法与技巧

施工放线洞的预留 一、施工放线洞预留的原因 在高层建筑的施工中会有一种称为放线洞的洞口，它们的存在为了将下层或者底层的坐标点引到上一层，使得该层的控制点与下层相同，便于内部墙体、门窗等结构布局的统一性。 在层数不高的多层建筑中则很少采用预留放线洞的方法进行控制点的控制，通常情况下采用外墙中心线吊线锥的方式引点。而对于高层建筑，由于其层高往往达到50米甚至更高，采用线锥吊的方法会导致误差的积累，不利于有效的控制，但是允许每隔两三层从放线洞吊一次线锥，对比这两层控制线的误差。 二、施工放线洞预留的位置 通常情况下，施工放线洞预留在建筑物的两端，距外墙约1-3米，当然有的建筑物长宽比大于2的时候，会选择在中间补充一个点，以便于控制三点在一条直线上减少误差或者修正误差。 三、施工放线洞预留的大小 施工放线洞的预留一般有两种形状，一种是正方形（或者长方形），另一种是圆形。方形的放线洞一般有两种规格，以板厚120mm 为例：一种是单纯的为了放线引点用，洞口大小为100mm*100mm，上面的木盒尺寸为130mm*130mm*135mm（各个面的尺寸分别为

100mm*120mm*2，130mm*120mm*2，130mm*130mm*1，此处考虑15mm模板板厚）；另一种是兼做传料口（钢管、木方），洞口大小为300mm*300mm，上面木盒的尺寸为 （280mm+350mm）*220mm，倒立的梯形。 四、影响施工放线洞预留的因素 （一）建筑造型与长宽比 不同的造型，放线洞的预留也不相同。 （1）长宽比小于2的方形或者工字型建筑，一般放线洞的位置在四个角，距外墙约3000mm,重庆南岸区同景国际N组团苏中建设的施工即采用该种施工放线洞的预留。

定位和测量放线施工方案(1)

定位和测量放线施工方案 一、施工前的准备工作 1、人员准备：本工程设测量管理员1 名负责本工程与测量有关的工作，测量员2名负责施工过程中的测量放线工作。 2、技术准备. 2、1 根据工程任务的要求，收集分析勘测、设计及施工等相关资料。包括：①、城市规划部门测绘成果；②、工程勘察报告；③、施工设计图纸与有关的变更文件；④、施工组织设计及施工方案；⑤、施工场地地下管网及其它构筑物的成果图。2.2、熟悉首层建筑平面图、基础平面图、有关大样图、总平面图及与定位测量有关的技术资料。2. 3、根据建筑图与结构图校核各部位的尺寸，了解建筑物的平面布置情况，主要轴线，建筑物长、宽，结构特点及解建筑物的建筑坐标、设计高程，在总平面图上的位置，建筑物周围主要建筑物的相互关系和轴线尺寸。 1.1.1.1 检测仪器、鉴定钢卷尺 为了保证测设精度，使用的经纬仪、水准仪、塔尺、钢卷尺必须由专业鉴定部门进行鉴定，鉴定合格后投入使用.施工中注意钢卷尺的维护保养，每使用后要用棉纱上黄油，在运输和存放中均不得挤压，防止钢尺变形，影响测设精度。 1.1.1.2 测量器具的准备 名称经纬仪水准仪塔尺 型号TDJ2—E DZS3—1 5m 50m 5m 精度2? ±3mm 0.5cm ±2mm±1mm 数量1台2台2 个2把5 把2个 钢卷尺盒墨线铁尺斗坠锤

1.1.2 施工程序公司技术质量部派测量工程师参加建设单位组织的红线桩、水准点的交接工作，并将结果交于项目测量员。对建设单位交桩点进行复测，确定无误后引测出平面控制网，并报公司技术质量部派测量工程师验收。根据土方开挖方案确定基坑开挖线，报公司技术质量部复测，复测合格后报监理单位验收，合格后进行土方开挖。 1.1.3 主要施工方法1.1.3.1 平面控制网测设1、轴线控制网的测设根据测绘院或甲方提供的定位依据，验收无误后接桩，然后根据定位依据桩用直角坐标法或极坐标法做井字控制桩；做好以后将控制桩四周砌砖浇筑混凝土，采用全站仪进行复测，并根据定位依据点单项工程引测3 个场区控制点，要求埋深1.5m，用混凝土浇注并以钢柱标记。再用脚手架防护好，并做好警示标记以防破坏。2、场地标高引测：根据测绘院或甲方提供的水准点向现场引测设计标高和轴线高程控制点。 1.1.3.2 基坑开挖放线根据场地轴线控制网，按照总体施工部署，定出基槽上、下口开挖线，并撒白灰线标示。同时，在距上口开挖线外0.5m 设控制桩，此桩点在转角必须设置，在直线段间隔20m 左右设置，保证在坑口白灰线被破坏时能及时恢复。土方开挖过程中，随时检查坡度情况，以防止坡度偏差过大，影响基础工程施工。挖槽时要随时用水准仪检查槽底情况，以防止少挖或超挖。1.1.3.3 设计标高以下施工测量 1、基槽放线和基础放线在土方开挖至设计基底标高时，验槽合格后在拟主轴

测量放线施工方案89087

一、编制依据： 1、五女冢建福家园安置小区施工图纸 2、《建筑变行测量规程》 3、《高层建筑施工手册》 4、《建筑施工手册》 5、《建筑工程施工及验收规范》 二、工程概况 三、施工测量放线准备工作施工测量工作是施工中先导性工序，是使工程施工符合工程设计要求的重要手段之一，在高层建筑施工中尤显重要。 1、了解工程总体布局、定位与标高情况通过对总平面图和设计说明的学习以及设计交底，了解工程总体布局、工程特点和设计意图。首先应了解工程所在地区的红线桩位置及坐标、周围环境及原有建筑物有关系、现场地形及拆迁情况（尤其是地下建筑物和地下管线等）；其次应了解建筑物的总体布局、朝向、定位依据、定位条件及建筑物主要轴线的间距及夹角；再次应了解水准点位置及标高、建筑物首层室内地坪±的绝对标高（尤其是有几种不同标高的±时）、整个场地的竖向布置（标高、坡度等）、绿化及道路、地上地下管线的安排等。其中应特别注意以下几个问题： ㈠工程总体布局和拆迁情况先从设计总平面图上了解现场的原地貌、地物情况；新建建筑物的总体布局、道路及管线的安排。查核场地内需要保留的原有建（构）筑物与新建建筑物的位置是否准确；需要拆迁和需要保留的地下管线的种类、数目是否齐全，位置是否准确。为了准确地核实上述情况，还应从建设单位或城市规划部门取得施工现场的现状大比例尺地形图，并根据设计的条件将新建建筑物绘制到地形图上，以便能更详细、准确地了解现场的地上和地下情况。无论是从总图上还是从地形图上了解到的资料，都需要到现场进行实体考察核对或补测，尤其是对名贵树木的树冠和根系范围以及各种地下管线和检查井的情况要进行核对，这样便于施工时采取必要的措施，防止发生事故，以保证设计定位符合实地情况和测量定位的顺利进行。 ㈡建筑物的平面定位情况①定位依据一般有两种：一种是根据附近原有建筑物或构筑物定位；另一种是根据城市规划部门测定的道路中心线、规划红线或场地平面控制网（建筑方格网）定位。如以原
