锅炉操作工(初级)第二章
锅炉操作工(初级)第一章
二、 热水锅炉
1.额定供热量
2.额定工作压力
3.额定出口/进口温度
3.额节 锅炉基本参数
三、工业锅炉参数系列
（1）蒸汽锅炉参数系列 GB/T1921—2004
（２）热水锅炉参数系列 GB/T３１６６—2004
第一章 锅炉基础知识
二、锅炉专业术语
（1）受热面
（2）对流受热面 （3）辐射传热和辐射受热面 1)辐射传热 2)辐射受热面 （4）炉排面积热强度 （5）炉膛容积热强度 （6）锅炉热效率 （7）蒸汽品质 （8）循环回路 （9）循环倍率
（4）标准状态
（5）热导率、表面传热系数 和传热系数 （6）顺流传热和逆流传热 （7）热力学第一定律 （8）热力学第二定律
第三节 水和水蒸气
一、 水的性质
（1）压力和温度 （2）比热容 （3）密度 （4）热导率 （5）水中杂质 （3）蒸汽的加热 1)悬浮物质 2)胶体物质 3)溶解物质 （1）水的加热 （2）水的汽化
二、水的汽化和蒸汽的加热
第一章 锅炉基础知识
第四节 工业锅炉水循环
一、锅内水循环方式
锅内水循环按工质流动的方式可分为自然循环和强制循环两种。 1)依靠上升管和下降管内工质密度差作为水循环动力的蒸发系 统，称为自然循环。 2)如果锅内水循环系统中工质的流动是依靠水泵的扬程使工质 在受热面内流动，这种水循环 称为强制循环。
1)炉内过程
2)传热过程 3)锅内过程
（7）各种管道阀门
（8）热工仪表 （9）自动控制设备
4)集箱
第一章 锅炉基础知识
第一节锅炉构成及其工作原理
图1-1 锅炉风、烟、煤、灰系统框图 第一章 锅炉基础知识
锅炉工段岗位操作法
锅炉工段岗位操作法第一章岗位概述1.1 岗位名称：锅炉工段岗位1.2 岗位职责：负责锅炉设备的运行、安全操作和日常维护工作。
1.3 岗位要求：具备一定的机械、电气、化学等相关专业知识，具备一定的动手能力和解决问题的能力，遵守安全操作规程，具备强烈的安全意识和责任心。
第二章岗位操作规程2.1 岗位操作程序2.1.1 开始操作前，确认锅炉设备运行状态正常，联络现场运行人员，了解设备的运行情况和注意事项。
2.1.2 佩戴好个人防护装备，包括安全帽、防护眼镜、防护手套等。
2.1.3 根据工艺要求和运行指示，进行相应的操作，包括开启、关闭设备、调节设备参数等。
2.1.4 在操作过程中，要密切注意设备运行状态，及时发现和处理异常情况，避免事故的发生。
2.1.5 操作结束后，对设备进行检查，确保设备处于安全状态，清理现场，并将工作情况记录在操作日志中。
2.2 岗位安全操作要求2.2.1 遵守国家、地方和公司的相关法律法规和政策，了解、掌握锅炉的运行原理和安全操作规程。
2.2.2 在进入锅炉工作区域前，必须佩戴好个人防护装备，如安全帽、防护眼镜、防护手套等。
2.2.3 在操作设备前，必须确认设备运行状态正常，不存在安全隐患和故障。
2.2.4 操作过程中，要时刻注意设备的运行状态，及时发现和处理故障和异常情况。
2.2.5 对设备进行维护和保养时，必须切断设备的电源，避免电击事故的发生。
2.2.6 在设备维修和保养过程中，必须使用专用工具，禁止使用损坏或不符合要求的工具。
2.2.7 禁止擅自改变设备的操作参数和设备结构，必须经过相关部门的批准和检查。
2.2.8 遇到设备故障或发生事故时，必须立即停止操作，及时报告，并按照相关规程进行处理。
2.2.9 对于非紧急情况下的设备维修和保养工作，必须进行事先沟通和计划，制定详细的操作方案，确保作业安全。
2.3 岗位操作技巧2.3.1 熟悉设备的结构和操作原理，掌握设备的运行指示和操作要领。
锅炉操作工 第二章
第二章 锅炉运行与参数调整
掌握中间储仓式制粉系统的启动、运行、 出力调整的基本方法和操作技能；掌握煤粉锅 炉燃烧（出力）调整、锅筒水位调整、汽压和 汽温调整的操作技能；了解并列锅炉参数调节 的基本原理和操作方法；掌握压力表的冲洗、 水位计冲洗、锅炉排污操作技能
第二章 锅炉运行与参数调整
a）负压系统 b）正压系统
图2-3 中速磨煤机直吹式制粉系统
1-原煤仓 2-电子秤 3-给煤机 4-磨煤机 5-煤粉分离器 6-一次风箱 7-煤粉管道 8-燃烧器 9-锅炉 10-送风机 11-高温一次风机 12-空气预热器 13-热风管道 1 4-冷风管道 15-排粉机
16-二次风箱 17-冷风门 18-磨煤机密封门 19-密封风机
四、循环流化床炉的燃烧过程
循环流化床锅炉有以下特点：
1）燃料适应性广 2）燃烧效率高 3）高效脱硫 4）氢氧化物低 5）其他污染物排放低 6）给煤点少 7）燃料预处理系统简单 8）易于实现灰渣综合利用 9）负荷调节范围大，负荷调节快 10）床内不布置埋管受热面 11）投资和运行费用适中
第二节 制粉系统的启动与运行
一、煤粉的基本性质
1.煤粉的爆燃性
影响煤粉爆炸的因素有：煤种的高挥发分、过细的煤粉细度 Rx、适当的煤粉含量、气粉混合物中氧气的含量以及气粉混合 物的温度、流速和湿度等。
2.煤粉的品质
（1）煤粉细度 （2）煤粉的均匀性 （3）煤粉经济细度
第二节 制粉系统的启动与运行
二、制粉系统的类型
1.直吹式制粉系统
第三节 煤粉炉的运行调整
一. 锅炉燃烧调整
1.中间储仓式制粉系统煤粉锅炉的燃料量调节
中间储仓式制粉系统的特点是制粉系统出力与锅炉负荷 不存在直接关系。当锅炉负荷发生变化需要调节煤粉量时， 可以通过改变投停燃烧器的数量或改变给粉机的转速来实现
初级锅炉运行工(二)
职业技能鉴定国家题库统一试初级锅炉运行工知识试卷（二）注意事项1．请首先按要求在试卷的标封处填写您的姓名、考号和所在单位的名称。
2．请仔细阅读各种题目的回答要求，在规定的位置写您的答案。
一、选择题（第1~60题。
选择正确的答案，将相应的字母填入题内的括号中。
每题1 .0分。
满分60分）1．火力发电厂生产过程是将燃料的（）转变为电能。
（A）化学能（B）热能（C）机械能（D）动能。
2．流体在管道内的流动阻力分为（）两种。
（A）流量孔板阻力、水力阻力（B）沿程阻力、局部阻力（C）摩擦阻力、弯头阻力（D）阀门阻力、三通阻力。
3．在流速较小，管径较大或流体粘滞性较大的情况下（）的流动。
（A）才发生层流状态（B）不会发生层流状态（C）不发生紊流状态（D）才发生紊流状态。
4．稳定运动的流体，因其具有（），使流体具有位能、压力能、动能。
（A）质量m(kg)、压力p(Pa)、运动速度w(m/s)、位置相对高度Z（m）（B）质量m(kg)、运动速度过w(m/s) （C）运动速度w(m/s)、相对高度Z （D）质量m(kg)、相对高度Z。
5．电流通过导体时，产生热量的大小，与电流强度的（）、导体电阻大小以及通过电流的时间成正比。
（A）平方（B）立方（C）4次方（D）5次方。
6．蒸汽动力设备循环广泛采用（）。
（A）卡诺循环（B）朗肯循环（C）回热循环（D）强迫循环。
7．如果在金属外壳上接入可靠的地线，就能使机壳与大地保持（），体触及后不会发生触电事故，从而保证人身安全。
（A）高电位（B）等电位（零电位）（C）低电位（D）安全电位。
8．造成火力发电厂效率低的主要原因是（）。
（A）锅炉效率低（B）汽轮机排汽热损失（C）发电机热损失（D）汽轮机机械损失。
9．锅炉本体由汽锅和（）两部分组成。
（A）省煤器（B）空气预热器（C）炉子（D）过热器。
10．火力发电厂主要采用自然循环、强迫循环锅炉、（）、复合循环锅炉。
（A）直流锅炉（B）固态排渣锅炉（C）液态排渣锅炉（D）层燃锅炉。

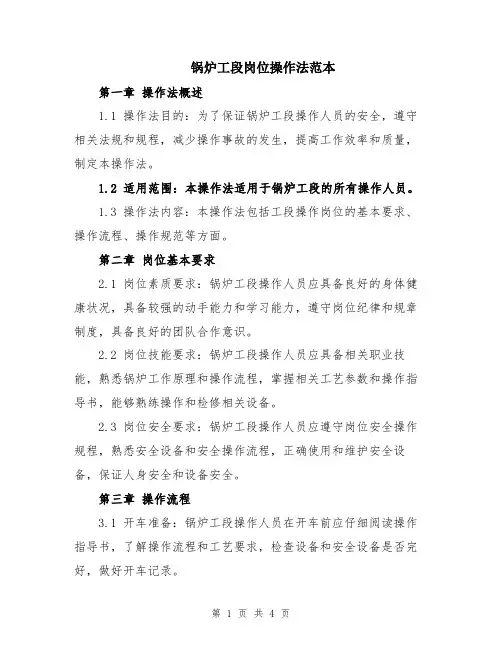

锅炉工段岗位操作法范本
锅炉工段岗位操作法范本第一章操作法概述1.1 操作法目的：为了保证锅炉工段操作人员的安全，遵守相关法规和规程，减少操作事故的发生，提高工作效率和质量，制定本操作法。
1.2 适用范围：本操作法适用于锅炉工段的所有操作人员。
1.3 操作法内容：本操作法包括工段操作岗位的基本要求、操作流程、操作规范等方面。
第二章岗位基本要求2.1 岗位素质要求：锅炉工段操作人员应具备良好的身体健康状况，具备较强的动手能力和学习能力，遵守岗位纪律和规章制度，具备良好的团队合作意识。
2.2 岗位技能要求：锅炉工段操作人员应具备相关职业技能，熟悉锅炉工作原理和操作流程，掌握相关工艺参数和操作指导书，能够熟练操作和检修相关设备。
2.3 岗位安全要求：锅炉工段操作人员应遵守岗位安全操作规程，熟悉安全设备和安全操作流程，正确使用和维护安全设备，保证人身安全和设备安全。
第三章操作流程3.1 开车准备：锅炉工段操作人员在开车前应仔细阅读操作指导书，了解操作流程和工艺要求，检查设备和安全设备是否完好，做好开车记录。
3.2 开车操作：按照操作指导书的要求，对锅炉进行开车操作，在操作过程中要注意参数的监测和调整，及时进行各项操作。
3.3 停车操作：在锅炉工作完成后，进行停车操作，按照操作指导书的要求，逐步降低参数，停止供热或供气，关闭主要设备，清理现场。
3.4 检修操作：按照操作指导书和安全规程的要求，对设备进行检修操作，涉及到拆装、清洗、更换等操作，注意使用安全工具和个人防护装备。
第四章操作规范4.1 作业场所卫生：操作人员在工作结束后，应及时清理作业现场，将杂物和垃圾清理干净，保持工作环境的整洁。
4.2 设备保养：操作人员应按照设备保养要求，定期对设备进行保养和维护，及时清理油污和灰尘，保证设备的正常运行。
4.3 安全操作：操作人员在操作过程中应严格遵守安全操作规程，正确使用安全设备，如防护罩、安全阀、消防器材等，不得违规操作，发现异常情况及时报告。
辅助车间锅炉班组职工培训资料
第一章锅炉根底知识第一节名词解释1、压力垂直作用在物体外表上的力称为压力，常用单位N〔牛顿〕。
2、压强：垂直作用在单位面积上的压力称为压强。
常用单位mpa〔兆帕〕或kgf/cm2〔公斤力/厘米2〕1mpa=10kgf/cm23、尽对压力：以零压〔压力表数等于零〕作为测量起点，称为尽对压力。
表压力：以当时当地的大气压力作为测量起点，也确实是基本压力表测出的压力数值称为表压力。
4、蒸发量：锅炉每小时产生蒸汽的数量称为蒸发量，常用单位t/h〔吨/时〕或kg/h〔公斤/时〕。
额定蒸发量：锅炉铭牌上标出的蒸发量是该锅炉规定的蒸发参数和一定的热效率，长期连续平安运行时，每小时所产生的蒸发量称为额定蒸发量。
5、经济蒸发量：锅炉热效率最高时的蒸发量称为经济蒸发量。
6、受热面积：锅炉内但凡受到火焰或烟气的加热而另一面将热量传给水或水蒸汽的金属面积，称为锅炉受热面积。
7、蒸发率：是指单位时刻内每平方米锅炉受热面积上产生的蒸汽数量。
8、锅炉效率：指锅炉的有效利用热量占所消耗的燃料应放出热量的百分数。
第二节锅炉型号及辅助设备简介1、锅炉的型号由三局部组成：DZL4－1.27－Ⅻ1）表示锅炉的型号或燃烧的方式和额定蒸发量〔单位：t/h〕2）表示蒸汽的出口压力〔单位：MPa兆帕〕3）Ⅻ表示燃料的种类2、锅炉的烟气回程3、卧式内燃链条炉排锅炉的特点：4、水处理简介5、给水设备的要求6、通风设备7、除尘设备除尘设备是防止烟尘污染大气，减少烟尘散落在四周环境的一种设备，通常称为除尘器。
以上2-7条将在第三章中具体介绍。
8、平安附件为了锅炉的平安运行，一般锅炉要备有平安附件，锅炉的三大平安附件包括：平安阀、水位计、压力表。
第三节锅炉的燃料1、锅炉用煤，依据挥发的含量多少可分为以下五种：1）石煤和煤矿石。
石煤的成分特殊高，煤矿石是指煤层中有可燃质的矿石。
挥发分极低发热量也非常难燃烧。
2）无煤烟，又称白煤、硬煤，外表呈黑色且有金属光泽。
锅炉工段岗位操作法范文（二篇）
锅炉工段岗位操作法范文一. 工作区域准备一、开展日常巡检工作前，必须穿戴好劳保用品，如：安全帽、安全鞋、工作服、防护手套等，确保工作的安全性。
二、在工作区域内，清理场地，确保没有杂物、障碍物，保证工作环境整洁、安全。
三、检查工作区域的紧急设备和工具是否齐全，并确保其工作正常。
四、确认相关设备已经停机，并进行必要的断电操作，确保人员安全。
二. 锅炉操作一、检查锅炉1. 检查锅炉的配件和附件是否齐全，确保无遗漏或损坏。
2. 检查锅炉的燃烧器和点火系统是否运转良好，确保工作正常。
3. 检查锅炉的水位是否正常，防止水位过高或过低导致事故发生。
4. 检查锅炉的压力是否正常，确保在安全范围内运行。
二、点火操作1. 打开点火系统的开关，并观察点火器是否工作正常。
2. 用点火器点燃锅炉的燃料，确保燃烧良好。
3. 观察锅炉的火焰，确保其稳定且无异常。
4. 检查锅炉的温度是否正常，防止过热或过冷。
三、监控操作1. 监控锅炉的压力、温度、流量等参数，确保其在安全范围内运行。
2. 注意观察锅炉的排气情况，确保烟气排放符合环保要求。
3. 根据监控数据，及时采取措施调整锅炉的运行状态，保证其性能稳定。
四、维护操作1. 定时清理锅炉内部的灰尘和污垢，以保证锅炉正常运行。
2. 检查锅炉的油水分离装置，清理其中的油污和杂物。
3. 定期检查锅炉的漏水情况，及时修复漏水点，防止事故发生。
4. 检查锅炉的阀门和管道连接是否松动或漏气，确保其完好无损。
五、紧急处理1. 在锅炉出现异常情况时，应立即停机，并断开电源。
2. 根据紧急情况采取相应的应急措施，如使用灭火器灭火。
3. 报告上级主管部门和相关人员，寻求技术支持和帮助。
六、工作结束一、关闭锅炉的点火系统和燃料供应，确保安全停机。
二、待锅炉完全冷却后，进行必要的维护和保养，确保设备的长期稳定运行。
三、清理工作区域内的杂物和垃圾，保持整洁和安全。
四、记录并报告锅炉的运行情况，如温度、压力、燃料消耗量等。
锅炉操作工课件
第一章 锅炉安全管理
第二节 锅炉的安全监察
九、锅炉的化学清洗
1）锅炉受热面被水垢覆盖80%以上，且平均水垢厚度达到或超过下 列数值。 ① 对于无过热器的蒸汽锅炉：1mm。 ② 对于有过热器的蒸汽锅炉：0.5mm。 ③ 对于热水锅、炉：1mm。 2）锅炉受热面有严重的锈蚀。
第一章 锅炉安全管理
第三节 锅炉房规章制度
第三节 锅炉房规章制度
九、各种报表和记录
1）锅炉及附属设备的运行记录。 2）交接班记录。 3）水处理设备运行及水质化验记录。 4）设备检修保养记录。
5）单位主管领导和锅炉房管理人员的检查记录。
第一章 锅炉安全管理
第四节 锅炉“三大”规程
一、安全工作规程
工作场所安全要求及注意事项；锅炉设备运行和检修中的安全要求 和注意事项；热力、机械和电气操作工作票制等各项安全工作管理制 度。
（3）锅炉操作工的岗位职责 1）应熟悉和掌握锅炉的基本知识及设备状况。 2）在班长的领导下，全面负责锅炉的开停操作和运行中的监视调整工 作。 3）加强对锅炉各项参数的调整。 4）加强对锅炉设备的维护保养。 5）有权禁止当班人员违章操作。 6）在班长的指挥下，正确处理锅炉事故和排除运行故障。 （4）副锅炉操作工的岗位职责 1）应熟悉和掌握锅炉运行的操作技术及锅炉设备的概况。 2）接受班长和锅炉操作工的领导与指挥。 3）认真观察和分析检测仪表的工作情况。 4）搞好锅炉的吹灰工作。 第一章 锅炉安全管理
第一章 锅炉安全管理
第二节 锅炉的安全监察
一、锅炉设计的安全监察
应当经特种设备安全监督管理部门核准的检验检测机构鉴定。
二、锅炉制造的安全监察
《特种设备安全监察条例》规定：锅炉及其安全附件、安全保护装 置的制造单位，应当经特种设备安全监督管理部门许可，方可以从事 相应活动。 《锅炉压力容器制造监督管理办法》规定：在中华人民共和国境内制 造、使用的锅炉，国家实行制造资格许可制度和产品安全性能强制监 督检验制度。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
第二章 燃料及其燃烧
第四节 热效率
二、反平衡法
锅炉热效率：
2 100 (q2 q3 q4 q5 q6 )%
（1）排烟热损失
q6
q2
（2）气体不完全燃烧热损失 （3）机械未完全燃烧热损失 （4）散热损失
q3
q5 q6
q4
（5）灰渣物理热损失
图2-3 锅炉热平衡示意图
第二章 燃料及其燃烧
10.什么叫锅炉热效率？
第一章 液压传动原理与液压元件
目 录
第三节 传热 一、热传导 二、对流 三、辐射 第四节 热效率 一、正平衡法 二、反平衡法 复习思考题
第二章 燃料及其燃烧
第一节 燃料
一、燃料的分类
（1）固体燃料
二、煤的元素分析
1.碳（C） 2.氢（H）
（2）液体燃料
3.氧（O） 4.氮（N） 5.硫（S）
（3）气体燃料
6.灰分（A） 7.水分（W）
二、对流
液体或气体依靠其本身的流动来达到热量传递的过程称为对流。
三、辐射
高温物体不通过接触或流动，以电磁波方式直接将热量向四周散 发给低温物体的过程称为辐射。
第二章 燃料及其燃烧
第四节 热效率
一、正平衡法
1）饱和蒸汽锅炉热效率为：
D D h
1
zy
bq
hgs
wr D pw (hbs hgs ) 100
锅炉的传热方式和热效率。
第二章 燃料及其燃烧
目 录
第一节 燃料 一、燃料的分类 二、煤的元素分析 三、煤的工业分析 四、煤的分类 五、燃料油的特性和分类 六、气体燃料的特性和分类 第二节 燃烧燃料
一、燃烧的基本条件
二、煤的炉内燃烧 三、煤油的炉内燃烧 四、气体燃料的炉内燃烧
第二章 燃料及其燃烧
第二章 燃料及其燃烧
BQnet ,ar
100%
2）过热蒸汽锅炉热效率为：
wr Dgq (hbq hgs ) Dzy hbq hgs D pw (hbs hgs ) 100 1 100% BQnet ,ar
3）热水锅炉热效率为：
'' ' G(hrs hrs ) 1 100% BQnet ,ar
复习思考题
1.煤的元素分析的内容是什么？ 2.煤的工业分析的内容是什么？ 3.什么叫煤的低位发热量？ 4.煤的种类有哪些？ 5.锅炉中煤的燃烧过程分成几个阶段？ 6.保证煤在锅炉中充分燃烧应具备哪些条件？ 7.燃油的燃烧过程分成哪几个阶段？ 8.锅炉的热损失有哪几项？
9.锅炉的传热方式有哪几种？
第二章பைடு நூலகம்燃料及其燃烧
第二节 燃料燃烧
三、燃油的炉内燃烧
（1）油的雾化阶段 （2）油粒蒸发与化学反应阶段 （3）油气与空气混合阶段 （4）燃烧至燃尽阶段
四、气体燃料的炉内燃烧
第二章 燃料及其燃烧
第三节 传热
一、热传导
热量从物体内的高温部分传向低温部分，或从高温物体传向 与它接触的低温物体的过程称为热传导。
（1）粘度 （2）闪点和燃点 （3）凝固点
2.燃料油分类
（1）重油 （2）渣油 （3）柴油
（4）机械杂质
第二章 燃料及其燃烧
第一节 燃料
六、气体燃料的特性与分类
1.燃气的特性 2.燃气分类
（1）天然气 （1）燃气的平均密度 （2）体积分数 （3）着火温度 1)气田气 2)油田伴生气 3)矿井气 （2）液化石油气 （3）人供燃气 1)干馏煤气 2)气化煤气
技能型人才培训用书
国家职业资格培训教材
锅炉操作工(初级)
国家职业资格培训教材编审委员会 编 丘 伟 主编
技能型人才培训用书
国家职业资格培训教材
第二章 燃料及其燃烧
依据劳动和社会保障部
制定的《国家职业标准》要求编写
第二章 燃料及其燃烧
培训学习目标
在完成此章学习后，能够掌握燃煤、燃
油、燃气的组成成分、分类及其燃烧特性，
第二章 燃料及其燃烧
第一节 燃料
三、煤的工业分析 四、煤的分类
（1）无烟煤
1.挥发分（V） 2.固定碳（C） 3.灰分（A） 4.水分（W） 5.发热量（Q）
（2）烟煤 （3）贫煤 （4）褐煤 （5）劣质煤 1)煤矸石 2)泥煤 3)油页岩
第二章 燃料及其燃烧
第一节 燃料
五、燃料油的特性与分类
1.燃料油的特性
（4）燃起的发热量
第二章 燃料及其燃烧
第二节 燃烧燃料
一、燃烧的基本条件
二、煤的炉内燃烧
1.煤燃烧过程
（1）煤的干燥阶段 （2）挥发分析出及燃烧阶段 （3）焦炭的燃烧阶段 （4）燃尽阶段
2.煤迅速、完全燃烧的条件
（1）炉膛内要有足够高的温度
（2）燃料与空气充分混合
1)对于层燃炉，大煤块应先破 碎；对于室燃炉，应严格控制 煤粉细度的大小 2)锅炉在运行时应合理配风 3)合理设计锅炉结构 （3）充足的空气量 （4）足够的燃烧空间或时间
