房屋建筑工程结构转换层的施工技术

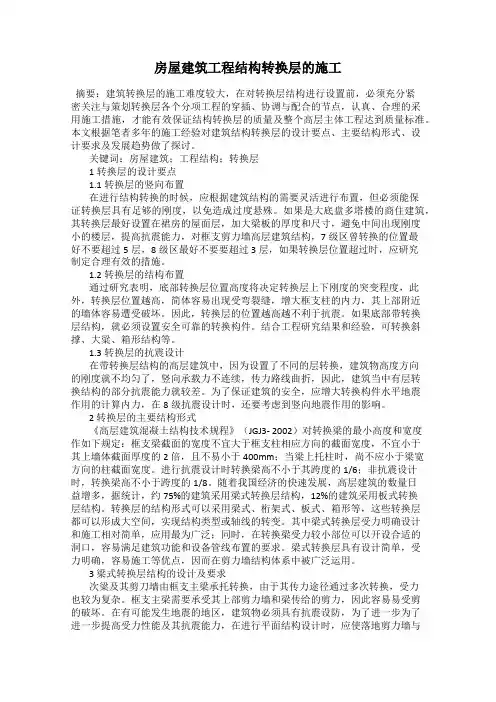

房屋建筑工程结构转换层的施工
房屋建筑工程结构转换层的施工摘要：建筑转换层的施工难度较大，在对转换层结构进行设置前，必须充分紧密关注与策划转换层各个分项工程的穿插、协调与配合的节点，认真、合理的采用施工措施，才能有效保证结构转换层的质量及整个高层主体工程达到质量标准。
本文根据笔者多年的施工经验对建筑结构转换层的设计要点、主要结构形式、设计要求及发展趋势做了探讨。
关键词：房屋建筑；工程结构；转换层1转换层的设计要点1.1转换层的竖向布置在进行结构转换的时候，应根据建筑结构的需要灵活进行布置，但必须能保证转换层具有足够的刚度，以免造成过度悬殊。
如果是大底盘多塔楼的商住建筑，其转换层最好设置在裙房的屋面层，加大梁板的厚度和尺寸，避免中间出现刚度小的楼层，提高抗震能力，对框支剪力墙高层建筑结构，7级区曾转换的位置最好不要超过5层，8级区最好不要要超过 3层，如果转换层位置超过时，应研究制定合理有效的措施。
1.2转换层的结构布置通过研究表明，底部转换层位置高度将决定转换层上下刚度的突变程度，此外，转换层位置越高，简体容易出现受弯裂缝，增大框支柱的内力，其上部附近的墙体容易遭受破坏。
因此，转换层的位置越高越不利于抗震。
如果底部带转换层结构，就必须设置安全可靠的转换构件。
结合工程研究结果和经验，可转换斜撑、大粱、箱形结构等。
1.3转换层的抗震设计在带转换层结构的高层建筑中，因为设置了不同的层转换，建筑物高度方向的刚度就不均匀了，竖向承载力不连续，传力路线曲折，因此，建筑当中有层转换结构的部分抗震能力就较差。
为了保证建筑的安全，应增大转换构件水平地震作用的计算内力，在8级抗震设计时，还要考虑到竖向地震作用的影响。
2 转换层的主要结构形式《高层建筑混凝土结构技术规程》（JGJ3- 2002）对转换梁的最小高度和宽度作如下规定：框支梁截面的宽度不宜大于框支柱相应方向的截面宽度，不宜小于其上墙体截面厚度的2 倍，且不易小于400mm；当梁上托柱时，尚不应小于梁宽方向的柱截面宽度。

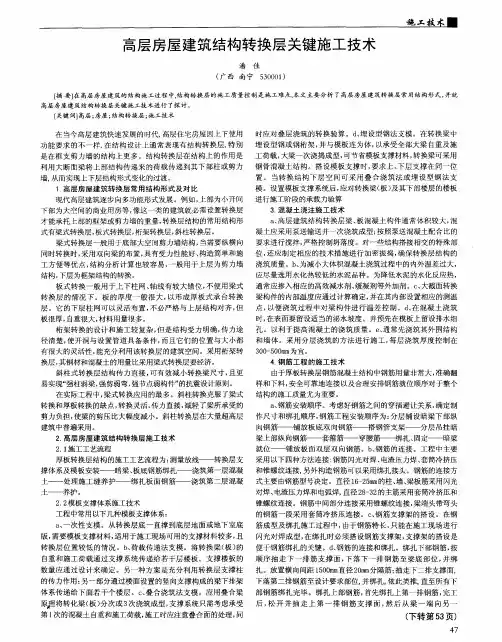

高层房屋建筑结构转换层关键施工技术
大梁一 次浇捣成型， 可节省模板支撑材料 ， 转换梁可采用 是在框 支剪 力墙 的结构上更多 。结构转换层在结构上的作用是 工荷载， 利用大 断面梁将 上部结构传递来的荷载传递到其下部柱或剪力 钢骨混凝土结构 。搭设模板支撑时 ， 要 求上 、 下层支撑在同一位
墙， 从而 实 现上 下 层 结 构形 式变 化 的过渡 。
土— — 养 护 。
对焊、 电渣压力焊和 电弧焊， 直径 ２ ８ — ３ ２ 的主筋采用套筒冷挤压和 锥螺纹连接。钢筋 中间部分连接采用锥螺纹连接， 梁端头带弯头
置 。当转换 结构 下层空 间可采 用叠合 浇筑法 或埋 设型钢法 支
模 。设置模板支撑系统后， 应对转换梁（ 板） 及其下部楼层 的楼板 １高层房屋建筑转换 层常用结构形 式及 对 比 现代高层建筑逐步 向多功能形式发展 。例如， 上部为小开问 进 行 施工 阶 段 的承 载 力验 算 下部为大空 间的商业用房等 ， 像这一类的建筑 就必需设置转换层
施 工
高 层 房 屋 建 筑 结 构 转换 层 关键 施 工 技 术
潘 佳
（ 广西 南宁
５ ３ ０ ０ ０ １ ）
【 摘 要】 在 高层 房屋 建筑的结构施 工过程 中， 结构转换层 的施 工质量控制是施工难 点， 本文主要分析 了高层房屋 建筑转换层常用结构形式 ， 并就 高层房屋 建筑结构转换层关键 施工技 术进行 了探 讨。
凝 土 应 采 用 泵送 输 送 并 一 次浇 筑 成 型 ； 按 照 泵送 混 凝 土 配合 比 的
梁式转换层一般用于底 部大空间剪力墙结构， 当需要纵横向 要求进行搅拌， 严格控制坍落度。对一些结构搭接相交的特殊部 同时转换 时， 采用双 向梁的布 置， 具有受力性能好、 构造简单和施 位 ， 还应制定相应的技术措施进行加密振捣 ， 确保转换层结构的 工方便等优 点， 结构分析计算也较容易， 一般用于上层 为剪 力墙 浇筑质量。ｂ 、 为减小大体积混凝土浇筑过程 中的内外温差过大，

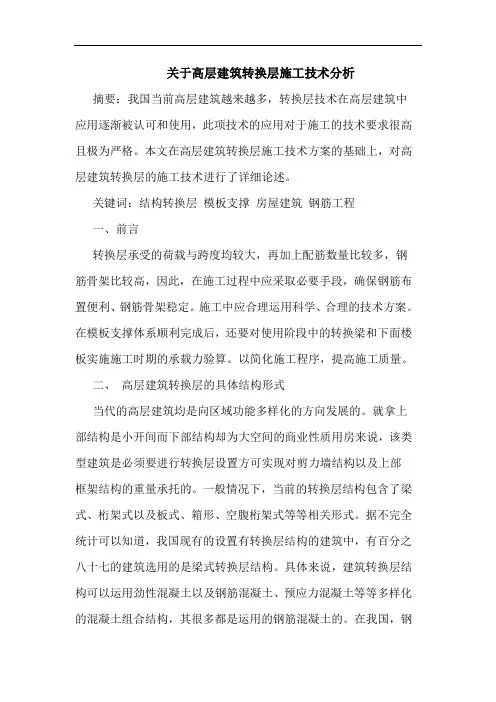

关于高层建筑转换层施工技术分析
关于高层建筑转换层施工技术分析摘要：我国当前高层建筑越来越多，转换层技术在高层建筑中应用逐渐被认可和使用，此项技术的应用对于施工的技术要求很高且极为严格。
本文在高层建筑转换层施工技术方案的基础上，对高层建筑转换层的施工技术进行了详细论述。
关键词：结构转换层模板支撑房屋建筑钢筋工程一、前言转换层承受的荷载与跨度均较大，再加上配筋数量比较多，钢筋骨架比较高，因此，在施工过程中应采取必要手段，确保钢筋布置便利、钢筋骨架稳定。
施工中应合理运用科学、合理的技术方案。
在模板支撑体系顺利完成后，还要对使用阶段中的转换梁和下面楼板实施施工时期的承载力验算。
以简化施工程序，提高施工质量。
二、高层建筑转换层的具体结构形式当代的高层建筑均是向区域功能多样化的方向发展的。
就拿上部结构是小开间而下部结构却为大空间的商业性质用房来说，该类型建筑是必须要进行转换层设置方可实现对剪力墙结构以及上部框架结构的重量承托的。
一般情况下，当前的转换层结构包含了梁式、桁架式以及板式、箱形、空腹桁架式等等相关形式。
据不完全统计可以知道，我国现有的设置有转换层结构的建筑中，有百分之八十七的建筑选用的是梁式转换层结构。
具体来说，建筑转换层结构可以运用劲性混凝土以及钢筋混凝土、预应力混凝土等等多样化的混凝土组合结构，其很多都是运用的钢筋混凝土的。
在我国，钢筋混凝土转换梁是比较常见的，其主指的是将相应的混凝土模板挂在钢结构上实施浇筑行为，这种形式在国际上也获得了普及运用，其将成为建筑业的一个重要发展方向。
（一）、高层建筑转换层结构形式具体分析1.梁式受力较为明确，适用范围比较单一，对于地震有着强烈的反应效果，可应用在底部空间较大的剪力墙结构体系中。
2.箱形主要是单双向托梁和上下层较厚楼板所组合而成的，组合偏复杂一些，可应用在实现纵向及横向结构的同时转换中。
3.板式该种转换层结构可以灵活地实现对上下层结构柱网的有效布置，相比较而言，其耗材量较大，自身重量也较重，其适用于上下柱网轴线错开情况严重以及较难实现采用梁结构直接对上下结构进行承托的楼层中。
转换层施工质量控制
结构转换层是高层建造物中不同结构形式相连接的关节点，它既是下部结构的封顶，更是上部结构的“空中基础”，起着上承下传的重要作用。
其结构形式复杂，施工难度较大，因此，如何从施工技术上和管理措施上周密而合理地组织好施工，对确保结构转换层的质量以及整个高层建造结构主体质量至关重要。
一、转换层的形式、作用和特点1、结构转换层的形式若按使用材料分，普通分为混凝土结构、钢结构两类，其中以混凝土结构最多；若按承受荷载的方式分类，普通有梁式转换、墙式转换、桁架式转换、箱型式转换、斜柱式转换、拱式转换等。
目前，我国的高层建造中，以使用梁式转换结构最为普遍。
2、结构转换层的作用通过结构转换层，将下部楼层的大跨度、大空间框架结构，转换为上部楼层的小跨度、小空间框架结构或者其他结构形式，并改变 (转换)上下部楼层的柱网和轴线尺寸。
3、结构转换层的特点归纳而言，可用“大、重、密”概括之。
“大” ―――主要是指混凝土框架梁的截面尺寸大、跨度大。
目前，高层建造转换层混凝土框架梁的常用截面截面宽度普通为 500mm ~ 2500mm，高度为 900mm ~ 40OOmm，梁的跨度在 6000mm 及以上。
“重” ―――转换层主、次梁要直接承受上部结构的巨大竖向荷载，并传递到框架柱上，由于转换结构构件的截面尺寸原因，其体形庞大，混凝土浇筑量多，形成转换层结构厚重无比，仅单体构件自身分量至少在 6.75 吨以上。
“密” ――― 由于转换层的主、次梁较多，纵、横向交织贯通，其配置的钢筋规格和钢筋数量就特殊多，造成钢筋密集重叠，眼花撩乱，模板系统和支撑系统也随之成为错综复杂的结构体系。
二、质量要点由于转换层的“大、重、密”特点，使施工难度增大，稍有不慎，就可能造成模板变形、钢筋错位、混凝土漏浆等质量问题，甚至发生支撑系统失稳，酿成坍塌事故。
因此，在进行转换层施工时，必须严格从施工技术角度上，加强施工质量控制的管理。
1、在进行施工前，必须专门编制转换层施工方案，经过企业技术负责人审查批准，并严格按此方案组织施工。
高层建筑结构转换层施工技术
高层建筑结构转换层施工技术发表时间：2017-08-11T15:35:38.453Z 来源：《建筑学研究前沿》2017年第8期作者：霍雁隆[导读] 结构转换层体系承担着高层建筑连接纽带的作用，影响建筑功能的实现。
摘要：结构转换层体系承担着高层建筑连接纽带的作用，影响建筑功能的实现，为此建筑企业需要提高对其重视程度，完善现有的结构转换层施工技术体系，提高施工技术能力和水平。
需要注意的是由于高层建筑结构较为复杂，因而施工设计方案的制定必须要详细且实用，对于结构转换层施工中可能会出现的问题要提前做好应对预案，提高结构转换层施工效率，促进整个建筑工程经济效率的提高。
关键词：高层建筑；建筑结构；转换层；施工技术1高层建筑结构转换层施工特点与普通建筑工程的结构转换层相比高层建筑结构转换层具有竖向荷载大、横跨面大、截面高度大以及钢筋含量大排布紧密的特点，且由于高层建筑自身的重量较大对转换层模板的支撑力要求较高，这也大大提高了高层建筑结构转换层的施工难度。
高层建筑物结构转换层支撑体系在不同的施工阶段所需要承受的重量存在差别因而在设计中也需要加以体现，此外为了避免不同浇筑时期的混凝土之间由于温差出现裂缝需要采取恰当的措施减小混凝土水化热。
针对钢筋骨架跨度大、承受荷载较大、高度较高的特点需要在钢筋的布置中确保其稳定性。
2建筑转换层结构施工技术要点2.1模板支撑技术应用要点模板施工和支架施工。
作用于混凝土梁式转换层中的模板就显得十分重要。
在进行施工的时候，模板方面的施工，必须和现场结合，结合实际情况，看似简单，但这对施工十分重要，千万不可马虎。
模板施工虽然方便快捷，但是如果某一个环节没做好，导致的结果就是大范围的出现问题，所以每一个步骤都要引起重视。
①斜撑施工。
斜撑施工对斜撑杆的要求很高，非常的严格，斜撑杆的杆角度，在对其设置的时候，所有的角度都必须保持在 45°以下，不仅如此，必须还要沿着柱面的竖直方向，一步步排距，保持每一个杆之间的距离是1m，除此之外，梁底位置的斜撑杆，必须和梁底部位的模板外钢楞相适应，还要把之间的距离控制在 400mm，支撑杆的上面部分要延伸到模板的底面部分，和钢楞扣接在一起。
结合实例分析房屋建筑转换层结构施工技术
结合实例分析房屋建筑转换层结构的施工技术摘要：本文笔者结合实例分别从模板支撑工程、钢筋工程、混凝土施工与养护等方面介绍房屋建筑转换层结构的施工技术，以供参考。
关键词：房屋建筑；转换层；施工技术由于房屋建筑结构转换层的跨度和承受的竖向荷载均很大，致使它的截面尺寸高而大，钢筋含量大并且排布密集、互相穿插，混凝土的连续浇捣施工强度大，楼层高且自重大，模板支撑要求高，在施工中难度比较大。
以下论述房屋建筑厚板转换层结构的施工技术。
1工程概况某商住楼工程为框支剪力墙结构形式的房屋建筑，3层以下为大空间商场，3层以上为剪力墙结构，第三层为厚板式结构转换层，转换层板厚为1.6m，其余板厚为400mm。
转换层下为钢管劲性柱框架结构，在施工时，整个上部剪力墙结构的荷载均通过第三层1.6m 厚的转换层传至底部框架结构。
其中框支部分属一级抗震等级，剪力墙部分属二级抗震等级，设防烈度为七度。
2房屋建筑转换层结构的施工2.1模板支设的技术要求四周外侧模采用组合钢模板，底模和内侧模采用木胶合模板；模板支架采用钢管与扣件搭设成的脚手架，立杆采用定尺钢管通过排架支撑设计，中间不设接头，间距不大于0.7m×0.7m，横杆步距不大于1.8m，共3遍；所有立杆上下均分别加可调顶托和底座，水平方向拉杆设4道，并设剪刀撑；模板的次梁采用50mm×100mm木方立放，间距0.35m，主梁采用2φ48×3.5mm钢管，间距0.7m；主梁必须在顶托上，不得放于支架横杆上；转换层的侧向模板用14mm 钢筋在相应位置与暗梁主筋拉接，并与板内水平钢筋焊牢。
在转换层施工期间，1～3层的梁板支撑必须予以保留。
在施工时，应在第一步0.8m厚混凝土强度达到设计要求后、第二步1m厚混凝土浇筑前，松开3层模板支撑顶端横杆与立杆的扣件进行卸荷，然后再全部上紧，使第一步的混凝土板和模板支撑体系能共同承受上部荷载；当第二步混凝土强度达到设计要求后，即可将全部模板及支撑拆除。
探讨房屋建筑工程结构转换层的施工技术 向明
探讨房屋建筑工程结构转换层的施工技术向明发表时间：2019-12-27T10:57:23.647Z 来源：《基层建设》2019年第26期作者：向明[导读]中建四局第六建设有限公司 516000一、结构转换层的概述在房屋建筑中，由于其中某一层的上部和下部的平面在使用功能上存在区别，且这一楼层上部和下部采用的结构类型不同，所以在这一楼层转换结构时的楼层就属于结构转换层。
就其功能来看，主要有三种类型：上下层结构类型转换、上下层柱网和轴线改变以及转换结构形式以及结构轴线布置。
当其内部的空间较大时，其主要有结构类型转变与轴线转变，常见的有梁式、空腹桁架式、桁架式、箱形、板式转换层。
而在框筒结构中要想在其底层形成较大的入口，就需要采取多种转换层的方式，常见的有梁式、墙式以及桁架式、拱式、合柱式等。
在房屋建筑中加强对其的应用，主要是利用其解决楼层的竖向构件难以与地面进行有效贯通的问题。
二、转换层的施工重点转换层的施工会导致走向柱网发生改变、增加施工难度、受力结构复杂且上下受力。
转换层施工的重点和难点主要在以下几个方面:施工质量及转换层的支撑模板系统的设计;钢筋配筋量的质量和大小的控制;施工中要转换层面的受力复杂性及连接的难度，以及在转换层施工的过程当中，浇筑混凝土时对温度的控制，以提高浇筑质量。
尤其是在转换层施工的过程中，浇筑混凝土施工需要与钢筋进行配合，确保大面积或大体积的浇筑不会出现钢筋外露及无裂缝的问题。
我国目前使用的转层技术多为施工方法简单、受力明确的梁式转层技术。
经过数十年的建筑工程实践发现，不使用框架支撑时，一定需要一定数量的剪力墙，这样就很容易转变转换层上下部位刚度差异。
在施工作业过程中，如果要保证转换层受力均匀，需要在上层门洞、柱体上方以及墙体内部加配钢筋以保证受力。
三、房屋建筑工程中结构转换层的施工技术分析1.结构转换层模板施工技术房屋建筑结构转化层应用的模板施工技术较为复杂，如一次性模板支撑技术、荷载传递施工技术、叠合浇筑施工技术以及埋设型钢施工技术等，不同的施工技术有着各自的优缺点，其中一次性模板支撑技术应用中需对转换层所处的楼层位置进行分析，其通过和地面直接相连实现支撑，施工中耗费的支撑材料相对较多，不过该种施工技术在转换层距离地面较低工程中应用广泛，施工工艺相对简单，施工中便于对施工进度进行控制。
房屋建筑工程结构转换层的施工技术探究
房屋建筑工程结构转换层的施工技术探究随着城市发展和人口增长，房屋建筑工程在地理位置有限的情况下，往往需要通过上升层数来满足住宅需求。
而在高层建筑中，转换层的设计和施工则显得尤为重要。
转换层位于建筑物高度的或多或少的合适位置，旨在将楼板厚度由常规楼层的厚度转变为机电设备层和楼层之间各异或其他原因所导致的不同厚度。
本文将探究房屋建筑工程结构转换层的施工技术，以及在施工过程中需要注意的关键问题。
一、转换层的设计原则1.承受机电设备的荷载大多数高层建筑都需要设置机电设备层，而这些设备需要支持巨大的荷载。
在转换层的设计中需要考虑这些机电设备的重量和需求，以确保转换层能够承受住这些荷载。
2.满足建筑高度要求转换层的设计要满足相关建筑高度的法律和规定要求，同时也要考虑到区域内的气候因素和地震要求。
3.提供适当的空间转换层不仅仅是为了满足机电设备的需要，还需要提供空间供人员活动和维护设备使用。
二、施工前的准备工作1.清理施工现场在进行转换层的施工之前，首先需要对施工现场进行彻底的清理，将工地上的杂物和垃圾清理干净，确保施工现场安全整洁。
2.测量和标记在开工之前，需要对转换层的位置进行准确的测量和标记，确保转换层的位置和尺寸符合设计要求。
3.选择合适的建筑材料在进行施工之前，需要选择合适的建筑材料，确保转换层的建筑材料符合相关标准和规定。
三、转换层的施工技术1.搭设脚手架在转换层的施工过程中，需要搭设脚手架来支撑施工人员和材料的运输。
脚手架的搭设需要符合相关安全规定，确保施工过程中的安全。
2.进行混凝土浇筑转换层的主体结构一般采用混凝土浇筑的方式进行施工。
施工人员需要合理调配混凝土和石料的比例，确保混凝土的质量。
3.保温及防水施工在转换层的施工过程中，需要考虑到保温和防水的问题。
通过合适的保温材料和防水材料进行施工，确保转换层的保温和防水效果。
四、施工过程中需重点注意的问题3.施工质量施工过程中需要严格控制施工质量，确保转换层的施工质量符合设计要求和相关标准。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
房屋建筑工程结构转换层的施工技术
发表时间：2019-07-22T13:38:51.640Z 来源：《基层建设》2019年第13期作者：刘波
[导读] 摘要：笔者主要结合实际工程案例出发，出发简述了转换层施工重点及难点，以及房屋建筑工程结构转换层施工技术，以期为行业提供有效的参考与借鉴。
广州宏元建设工程咨询有限公司惠州分公司 516211
摘要：笔者主要结合实际工程案例出发，出发简述了转换层施工重点及难点，以及房屋建筑工程结构转换层施工技术，以期为行业提供有效的参考与借鉴。
关键词：房屋建筑工程；结构转换层；施工技术
一、某建筑工程实例
某大厦工程总建筑面积18000mm 2，地下1层，地上15层，现浇混凝土结构，框架-剪力墙结构，平面几何形状不规则，施工难度大。
该工程的中部的第四层设有局部结构转换层，其下为15.6m×9.3m的大空间，其上为框架结构，五个框架柱Zj均由所在的转换结构大梁插出。
该转换层共由5根大梁，其跨度大，截面大，配筋也大。
以KL1梁为例，其截面为1.2m×3.45m，梁长17.9m，净跨13.8m；内配底筋采用φ25Ⅱ级钢筋，面筋3排φ25Ⅱ级钢筋，两端负弯矩筋φ25Ⅱ级钢筋，箍筋φ140@100Ⅱ级钢筋（八肢箍）腰筋梁两侧各25根φ20Ⅱ级钢筋，拉筋中12梁中@400、梁端@200（图1.1）。
图1.1 KL1梁截面图
二、转换层施工重点及难点
本工程的施工流程为：二层楼面施工完毕后，测量放线→二层剪力墙、柱钢筋绑扎二层剪力墙、柱模板安装→转换大梁满堂红支撑系统搭设→大梁底模安装→转大梁钢筋绑扎大梁侧模及其他梁板模→剪力墙、柱混凝土浇筑→其他梁板钢转换层施工中有以下重点和难点：模板支撑系统、钢筋的连接与绑扎、混凝土浇筑及裂缝控制。
因转换梁截面尺寸大，转换层的混凝土与钢筋自重以及施工荷载非常大，因此如何确定转换层梁板模板的支撑系统是转换层施工的重点之一，必须保证支撑系统的承载力和整体稳定性。
转换梁的配筋量大、主筋长、布置密，在梁柱节点区钢筋更是纵横交错。
因此，如何正确地翻样和下料，保证钢筋位置和数量的正确是钢筋施工的关键。
转换梁的截面较大，梁柱交叉的核心区钢筋纵横交错，钢筋间距小，混凝土自由下落困难，且易产生温度及收缩裂缝。
因此，如何保证混凝土顺利浇筑和防止裂缝的产生是保证混凝土施工质量的关键。
三、房屋建筑工程结构转换层施工技术
1.混凝土施工技术
在房屋建筑转换层进行混凝土施工时，需做到以下几点：
（1）保证混凝土配比科学性。
房屋建筑转换层施工最为重要的施工材料即为混凝土，而混凝土配比作为施工当中最为重要的环节，需给予高度的重视。
为了更好的保证混凝土浇筑质量，更好的实现分层浇筑，需重视起配比的科学性，而大体积混凝土一般在三、四层水化热相对较高，此时需通过减水剂或粉煤灰等外加剂的添加有效的降低其水化热状况。
（2）浇筑作业。
在对房屋建筑转换层结构施工当中，通过使用大体积混凝土，为了更好的保证混凝土施工质量严格把控浇筑作业。
在施工前期需做好准备工作，依据房屋建筑工程设计图纸，对混凝土质量以及用量给予科学的核算以及检验，从而在保证混凝土质量的同时，能够那更好的保证工程后续施工。
同时，还需重视设备的使用，如水泵、铲子等。
在完成准备环节后，还需指定邮箱的应急预案，从而对于施工当中的突发状况给予及时的解决。
在具体作业时，需重视混凝土用量与搅拌时间，在材料相同的状况，大体积混凝土浇筑通常比普通混凝土浇筑时间长，同时在投入材料时需由专人把控，从而更好的控制材料拌合质量。
体积较大的混凝土浇筑过程通常需要分层进行，大体是从底部开始，混凝土处于初凝状态时才能进行上一层的混凝土浇筑。
在浇筑过程中，要准备好相应的工具，按照设计要求进行。
2.结构转换层钢筋施工技术
结构转换层施工中钢筋起着重要的支撑作用，是施工工作的重点，为保证施工质量，实际施工中要求施工单位做好以下工作：①加强钢筋参数及质量检查。
为保证房屋建筑工程房屋结构转换层施工质量，施工单位尤其应认真检查每批次运至施工现场钢筋规格、参数等检查，必要情况还需做力学试验，确保各项参数及试验结果满足规范及设计要求，才允许进场。
②明确钢筋施工工艺流程。
明确钢筋施工工
表3.1。
