GCS低压开关柜说明书样本

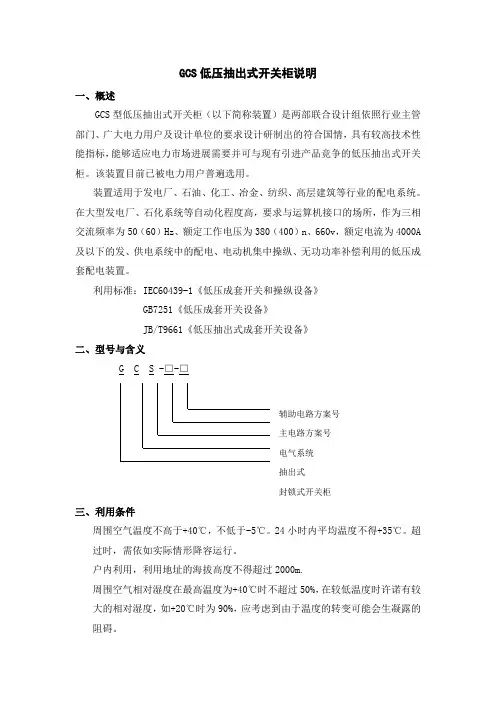

GCS低压抽出式开关柜说明
GCS低压抽出式开关柜说明一、概述GCS型低压抽出式开关柜（以下简称装置）是两部联合设计组依照行业主管部门、广大电力用户及设计单位的要求设计研制出的符合国情，具有较高技术性能指标，能够适应电力市场进展需要并可与现有引进产品竞争的低压抽出式开关柜。
该装置目前已被电力用户普遍选用。
装置适用于发电厂、石油、化工、冶金、纺织、高层建筑等行业的配电系统。
在大型发电厂、石化系统等自动化程度高，要求与运算机接口的场所，作为三相交流频率为50（60）Hz、额定工作电压为380（400）n、660v，额定电流为4000A 及以下的发、供电系统中的配电、电动机集中操纵、无功功率补偿利用的低压成套配电装置。
利用标准：IEC60439-1《低压成套开关和操纵设备》GB7251《低压成套开关设备》JB/T9661《低压抽出式成套开关设备》二、型号与含义G C S -□-□辅助电路方案号主电路方案号电气系统抽出式封锁式开关柜三、利用条件周围空气温度不高于+40℃，不低于-5℃。
24小时内平均温度不得+35℃。
超过时，需依如实际情形降容运行。
户内利用，利用地址的海拔高度不得超过2000m.周围空气相对湿度在最高温度为+40℃时不超过50%，在较低温度时许诺有较大的相对湿度，如+20℃时为90%，应考虑到由于温度的转变可能会生凝露的阻碍。
装置安装时与垂直面的倾斜度不超过50℃，且整组柜列相对平整（符合GBJ232-82标准）。
装置应安装在无猛烈震动和冲击和不足以使电器元件受不到应有侵蚀的场所。
四、1.要紧技术参数主电路额定电压（V）交流380（400）、（600）辅助电路额定电压（V）交流220、380（400）直流110、220额定频率（HZ）50(60)额定绝缘电压（V）660（1000）水平母线≦4000额定电流（A）垂直母线（MCC）1000母线额定短时耐受电压（kA/1S）50，80母线额定峰值耐受电流（Ka/）105，176主电路2500工频试验电压（V/1 min）辅助电路1500三相四线制母线三相五线制，N防护等级IP30 , IP40五、要紧特点提高转接的热量，较大共谋的降低由于转接件的温升给接插件、电缆头、距离板带来的附加温升。
GS-GCS型低压抽出式开关柜
器。 △ 交流接触器，主要选用 GSC1系列的接触器以及与之配套的 JRS4 系列热继电器、联锁机构。 △ 电流互感器全部采用 SDH系列、 SDL 系列、 SDL1 系列。 △ 隔离开关及熔断器式隔离开关选用高分断能力的 QSA系列、 HH15系列开关，熔断器选用 NT00系列。 △ 为提高主电路的动热稳定能力，设计了 GCS系列专用的 CMJ型组合式母线夹和绝缘支撑件，采用高强度、阻燃型的
200MW及以
下和 300MW及以上容量机组低压厂用系统，工作、（备用）电源进线、电源馈线和电动机馈线的一般控制方式。
交流操作部分的辅助方案主要用于厂矿 企业及高层建筑的变压所的低压系统工程，选编了 6 种适用于双电源进 线操作控制的组合方案，并设有操作电气联锁备用自投、自复等控制电路，工程设计中可以直接采用。
GS-GCS型低压抽出式开关柜
■ 基本电气参数见表 1：
额定绝缘电压 Ui 额定工作电压 Ue
主电路 辅助电路
交流660（1000）Ｖ 交流380（660）Ｖ 交流380、220、24V 直流220、110V
额定频率 额定电流
水平母线 垂直母线
50Hz～60Hz ≤4000A 1000A
额定短时（ IS）耐受电流 Icw
二、产品型号及含义
GS
G
C
S
辅助电路方案代号 主电路方案代号 统一设计标志 抽出式 封闭式开关柜 企业代号
三、使用条件
△ 周围空气温度不高于 +40℃，不低于 -5 ℃，24 小时内的平均温度不高于 +35℃，超过时，需根据实际情况降容使 用。
GCS型低压配电柜
GCS 型抽出式（固定分隔式）开关柜1.概述GCS抽出式开关柜适用于发电厂、变电站、石油化工，厂矿企业、饭店及高层建筑等低压配电系统的动力、配电和电动机控制中心，电容补偿等的电能转换、分配与控制用。
在大单机容量的发电厂、大规模石化等行业的低压动力控制中心和电动机控制中心等电力使用场合时能满足与计算机接口的特殊需要。
GCS开关柜是根据电力部主管上级、广大电力用户及设计部门的要求，为满足不断发展的电力市场对增容、计算机接口，动力集中控制、方便安装维修、缩短事故处理时间等需要，本着安全、经济、合理、可靠原则设计的新型低压抽出式开关柜可以作为低压抽出式开关柜的换代产品使用。
GCS开关柜具有分断、接通能力高，动稳定性好，电气方案灵活，组合方便，系列性、实用性强，结构新颖，防护等级高等特点。
符合以下标准IEC60439.1-1999《低压成套开关设备和控制设备》GB7251.1-2005《低压成套开关设备和控制设备第1部分：型式试验和部分型式试验成套设备》JB/T 9661-1999《低压抽出式成套开关设备》等标准.2.产品型号与含义3.使用条件a)周围空气温度不高于 40℃，不低于–5℃。
24小时内平均温度不得高于 35℃超过时，需根据实际情况降容运行。
b)户内使用，使用地点的海拔不得超过2000m。
c)周围空气相对湿度，在最高温度为 40℃时不超过50%,在较低温度时允许有较大的相对湿度,如 20℃时为90%，应考虑到由于温度的变化可能会偶然产生凝露的影响。
d)开关柜安装时与垂直面的倾斜度不超过5%，且整组柜列相对平整（符合GBJ232-82标准）。
e)开关柜应安装在无剧烈震动和冲击以及不足以使电器元件受到不应有腐蚀的场所f)用户有特殊要求时，可以与制造厂协商解决。
4.电气性能：a)基本电气参数额定绝缘电压交流660（1000）V额定工作电压主电路交流 380（600）V辅助电路交流 380、220V直流 220、110V额定频率 50（60）HZ水平母线额定电流≤3150A垂直母线额定电流 1000A额定峰值耐受电流（0.1S） 105、176KA额定短时耐受电流（1S） 50、80KAb)开关柜的主电路方案:共32组118个规格,额定工作电流为4000A,适合2500KVA及以下的配电变压器选用。
GCS抽屉柜使用说明书
GCS抽屉柜使用说明书云南金伟通电气有限公司2019年06月概述:GCS系统是我厂引进瑞士ABB公司制造技术的产品,为工厂组装式低压开关柜装置GCS低压抽出式开关柜包括固定技术和抽屉技术。
选用材料又分为钢板结构技术和塑料结构技术。
GCS系统能适应各种供电配电的需要，能广泛用于陆用、电站等工矿企业配电系统。
产品特点：本产品具有分断能力高，动热稳定性好，结构先进、合理、电气方案切合实际，系列性、通用性强，各种方案单元任意组合，一台柜体所容纳的回路较多，节省占地面积、外形美观、防护等级高，安全可靠，维护方便等优点。
被国家列为两网改造推荐产品和第九批节能产品产品用途:GCS型低压抽出式开关柜使用于三相交流频率为50Hz，额定工作电压为400V（690V），额定电流为4000A及以下的发、供电系统中的作为动力、配电和电动机集中控制、无功功率补偿之用。
广泛应用于发电厂、石油、化工、冶金、纺织、高层建筑等场所，也可用在大型发电厂，石化系统等自动化程度高，要求与计算机接口的场所。
适应标准:本产品符合IEC60439-1 1999《低压成套开关设备和控制设备》《低压成套开关设备和控制设备》JB/T9661-1999《低压抽出式成套开关设备》结构特点：1、框架采用8MF冷轧型材，其型材的二侧面分别有模数为20mm和100mm安装孔，使得框架组装灵活方便。
2、框架的侧框装配形式设计为两种，全组装式结构和部分(侧框和横梁)焊接式结构，供用户选择。
3、开关柜的各功能室相互隔离，其隔室分为功能单元室、母线室和电缆室。
各室的作用相对独立。
4、水平母线采用柜顶平置式排列方式，以增强母线抗电动力的能力，是使主电路具备高短路强度能力的基本措施。
5、电缆隔室的设计使电缆上、下进出均十分方便。
6、抽屉高度的模数为160mm。
抽屉改变仅在高度尺寸上变化，其宽度、深度尺寸不变。
相同功能单元的抽屉具有良好的互换性。
单元回路额定电流250A及以下。
GCS说明书
直流220、110V
4.1.3额定频率50(60)Hz
4.1.4水平母线额定电流≤4000A
4.1.5垂直母线额定电流(MCC) 1000A
4.1.6额定峰值耐受电流105(176)kA
4.1.7额定短时耐受电流50(80)kA
4.2主电路方案
装置主电路方案共32组118个规格，不包括由于辅助电路的控制与保护的变化而派生的方案和规格。
主电路方案是征求了广大设计、制造、试验和使用部门的意见而选编的，包括了发电、供用电和其它电力用户的需要，最大额定工作电流为4000A，适合2500kVA及以下的配
湖北光华电气有限公司
GCS型低压抽出式开关柜
安装使用说明书
文件编号
0GH.466.001
共8页
第3页
电变压器选用。
此外，为适应供用电提高功率因数的需要而设计了电容器补偿柜；考虑系统稳定、母线电压质量综合投资的需要而设计了电抗器柜。
装置水平母线铜排选用如下表。
4.4.2垂直母线
用于MCC柜的垂直母线采用“L”形硬铜搪（镀）锡母线。
L形母线规格（mm）：50×5+30×5（高×厚+底×厚）
湖北光华电气有限公司
GCS型低压抽出式开关柜
安装使用说明书
文件编号
0GH.466.001
共8页
第4页
额定电流1000A
4.4.3中性接地母线
采用硬铜母线
贯通水平中性地线（PEN）或接地+中性线（PN+N）规格如下表：
相导线面积（mm）
选用PE（N）线截面（mm）
500-720
40×5
1200
60×6
>1200

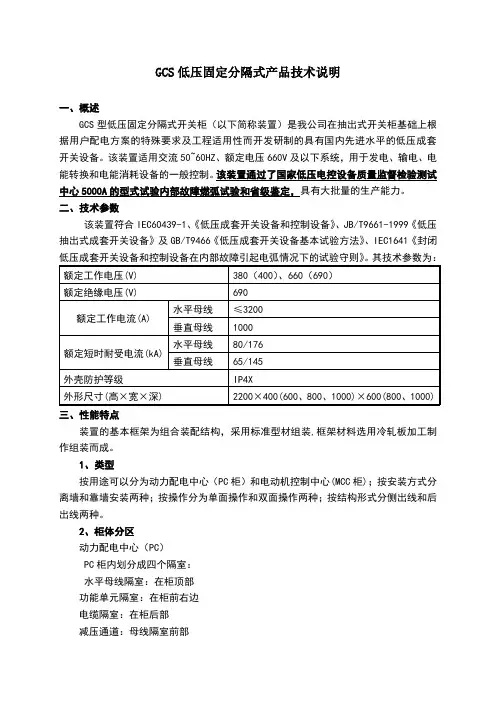

GCS,低压固定分隔式开关柜
GCS低压固定分隔式产品技术说明一、概述GCS型低压固定分隔式开关柜（以下简称装置）是我公司在抽出式开关柜基础上根据用户配电方案的特殊要求及工程适用性而开发研制的具有国内先进水平的低压成套开关设备。
该装置适用交流50~60HZ、额定电压660V及以下系统，用于发电、输电、电能转换和电能消耗设备的一般控制。
该装置通过了国家低压电控设备质量监督检验测试中心5000A的型式试验内部故障燃弧试验和省级鉴定，具有大批量的生产能力。
二、技术参数该装置符合IEC60439-1、《低压成套开关设备和控制设备》、JB/T9661-1999《低压抽出式成套开关设备》及GB/T9466《低压成套开关设备基本试验方法》、IEC1641《封闭三、性能特点装置的基本框架为组合装配结构，采用标准型材组装,框架材料选用冷轧板加工制作组装而成。
1、类型按用途可以分为动力配电中心（PC柜）和电动机控制中心(MCC柜)；按安装方式分离墙和靠墙安装两种；按操作分为单面操作和双面操作两种；按结构形式分侧出线和后出线两种。
2、柜体分区动力配电中心（PC）PC柜内划分成四个隔室：水平母线隔室：在柜顶部功能单元隔室：在柜前右边电缆隔室：在柜后部减压通道：母线隔室前部GCS固定分隔式开关柜为3b分隔方式主要体现在主元器件隔室，二次元件隔室及电缆与母线连接隔室均为分隔的功能空间。
主次元件隔室位于柜前，电缆隔室位于柜后，母线隔室位于柜顶及柜侧中部，专业的散热、减压通道位于母线隔室前部。
为实现3b分隔的主要措施：a.每个功能单元隔室采用单独封闭；b.水平母线隔室与功能单元隔室、电缆隔室之间用金属板分隔；c.二次元件隔室与主元件隔室之间用金属板分隔；d.功能单元室与垂直母线室、释压通道均采用金属板或绝缘板进行分隔,功能单元室与释压通道之间的隔板上对应装有活门，当功能单元室发生引弧时，活门打开，释压通道开通，从而将电弧限制在功能隔室或发生电弧的位置，保证一个单元发生故障时，电弧不会扩展影响到其它单元。
GCS系列低压开关柜
GCS系列低压开关柜一、概述GCS型低压抽出式开关柜(以下简称装置)适用于电厂、石油、化工、冶金、建材、纺织、高层建筑等行业的配电系统。
在大型发电厂、石化系统等自动化程度高，要求与计算机接口的场所，作为三相交流频率为50（60）HZ、额定工作电压380V（400）、（660），额定电流为4000及以下和发、供电系统中的配电、电动机集中控制、无功功率补偿使用的低压成套配电装置。
二、型号说明三、标准装置的设计符合下列标准IEC439-1 低压成套开关设备和控制设备GB7251-1997低压成套开关设备ZBk36001 低压抽出式成套开关设备四、技术参数主电路额定电压（ V ）交流 380 （ 400 ）、（ 600 ）辅助电路额定电压（ V ）交流 220 、 380 （ 400 ）五、主结构■ 主构架采用8MF型开口型钢,型钢的二侧面分别有模数为20mm和100mm的φ9.2mm的安装孔，内部安装灵活方便。
■ 主构架装配形式设计为两种，全组装式结构和部分（侧柜和横梁）焊接式结构，供用户选择。
■ 装置的各功能室相互隔离，其隔室分为功能单元室，母线室和电缆室。
各室的作用相对独立。
■ 水平主母线采用柜后平置式排型方式，以增强母线抗电动力的能力，是使装置的主电路具备高短路强度能力的基本措施。
■ 电缆隔室的设计电缆上下进出均十分方便。
■ 装置通用柜体的尺寸系列（见下表单位：mm）GCK系列低压开关柜一、用途与性能■GCK1系列电动机控制中心，主要是由一些组合式电动机控制单元，和其它功能单元组合而成。
这些单元以上下重叠的方式安装在封闭的金属柜体内，用设置在柜体上方的水平母线，将每个柜体联结在一起，同一柜体的功能单元则并联在垂直母线上。
柜体共分水平母线区、垂直母线区、电缆区和设备安装区等四个互相隔离的区域，功能单元分别安装在各自的小室内，当任何一个功能单元发生事故时，均不影响其它单元，防止事故扩大。
■本产品符合ZBK36001-89《低压抽屉式成套开关设备》标准，该产品采用IEC114规定的IP40防护等级，当所有的门和护板开闭时，或门开启时以及功能单元处于移出位置时均能达到相应的防护等级，这样可确保人身安全。
GCS抽屉柜使用说明书
GCS抽屉柜使用说明书云南金伟通电气有限公司2019年06月概述:GCS系统是我厂引进瑞士ABB公司制造技术的产品,为工厂组装式低压开关柜装置GCS低压抽出式开关柜包括固定技术和抽屉技术。
选用材料又分为钢板结构技术和塑料结构技术。
GCS系统能适应各种供电配电的需要，能广泛用于陆用、电站等工矿企业配电系统。
产品特点：本产品具有分断能力高，动热稳定性好，结构先进、合理、电气方案切合实际，系列性、通用性强，各种方案单元任意组合，一台柜体所容纳的回路较多，节省占地面积、外形美观、防护等级高，安全可靠，维护方便等优点。
被国家列为两网改造推荐产品和第九批节能产品产品用途:GCS型低压抽出式开关柜使用于三相交流频率为50Hz，额定工作电压为400V（690V），额定电流为4000A及以下的发、供电系统中的作为动力、配电和电动机集中控制、无功功率补偿之用。
广泛应用于发电厂、石油、化工、冶金、纺织、高层建筑等场所，也可用在大型发电厂，石化系统等自动化程度高，要求与计算机接口的场所。
适应标准:本产品符合IEC60439-1 1999《低压成套开关设备和控制设备》《低压成套开关设备和控制设备》JB/T9661-1999《低压抽出式成套开关设备》结构特点：1、框架采用8MF冷轧型材，其型材的二侧面分别有模数为20mm和100mm安装孔，使得框架组装灵活方便。
2、框架的侧框装配形式设计为两种，全组装式结构和部分(侧框和横梁)焊接式结构，供用户选择。
3、开关柜的各功能室相互隔离，其隔室分为功能单元室、母线室和电缆室。
各室的作用相对独立。
4、水平母线采用柜顶平置式排列方式，以增强母线抗电动力的能力，是使主电路具备高短路强度能力的基本措施。
5、电缆隔室的设计使电缆上、下进出均十分方便。
6、抽屉高度的模数为160mm。
抽屉改变仅在高度尺寸上变化，其宽度、深度尺寸不变。
相同功能单元的抽屉具有良好的互换性。
单元回路额定电流250A及以下。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
G C S型交流低压配电柜
安装使用说明书
洛阳亚日实业集团有限公司
GCS型交流低压配电柜
一．概述
GCS型低压抽出式开关柜(以下称装置)是原电力
部、机械部联合设计, 具有符合国情、技术性能指
标较高等特点, 能够适应电力市场发展需要并可与
引进产品竞争的低压抽出式开关柜。
该装置于一九九六年七月在上海经过了两部联合主持的鉴定。
受到生产制造单位和电力使用部门的好评。
电力工业部、机械工业部联合以安生用[1997]01号、机重[1997]01号文下发了《关于GCS型低压抽出式开关柜推广应用有关问题的通知》。
当前, GCS型低压抽出式开关柜已被电力用户广泛选用。
二．使用范围和用途
装置适用于发电厂、变电所、石油化工部门、厂矿企业、高层建筑等低压配电系统的动力、配电和电动机控制中心、电容补偿等的电能转换、分配与控制用。
在大单机容量的发电厂, 大规定石化等行业的低压动力控制中心和电动机控制中心等电力使用场合时能满足与计算机接口的特殊需要。
装置是根据电力部主管上级, 广大电力用户及设计部门的要求, 为满足不断发展的电力市场对增容、计算机接口、动力集中控制、方便安装维修、缩短事故处理时间等需要, 本着安全、经济、合理、可靠的原则设计的新型低压抽出式开关柜, 产品具有分析、接通能力高、动热稳定性好、电气灵活、组合方便、系列性实用性强、结构新颖、防护等级高等特点, 能够做为低压抽出式开关柜的换代产品使用。
装置符合IEC439-1《低压成套开关设备和控制设备》、GB7251《低压成套开关设备》、ZBK36001《低压抽出式成套开关设备》等标准。
三．标准及使用条件
IEC439－1《低压成套开关设备和控制设备》
GB7251《低压成套开关设备》
ZBK36001《低压抽出式成套开关设备》
3.1 周围空气温度不高于+40℃, 不低于-5℃, 24小时内平均温度不得高于+35℃, 超过时, 需根据实际情况降容运行。
3.2 户内使用, 使用地点的海拔高度不得超过m。
3.3 周围空气相对湿度在最高温度为+40℃时不超过50%, 在较低温度时允许
有较大的相对湿度, 如+20℃时为90%, 应考虑到由于温度的变化可能会偶然产生凝露的影响。
3.4 装置安装时与垂直面的倾斜度不超过5%, 且整组柜列相对平整( 符合GBJ232-82标准) 。
3.5 装置应安装在无剧烈震动和冲击以及不足以使电器元件受到不应有腐蚀的场所。
3.6 用户有特殊要求时, 能够与制造厂协商解决。
四．型号及含义
五．电气参数
1.电气参数见表1
表1
5.2 主电路方案
装置主电路方案共32组118个规格, 不包括由于辅助电路的控制与保护的变化而派生的方案和规格。
主电路方案是征求了广大设计、制造、试验和使用部门的意见而选编的, 包括了发电、代用电和其它电力用户的需要, 额定工作电流为4000A, 适合2500KV A及以下的配电变压器选用。
另外, 为适应供用电提高功率因数的需要而设计了电容器补偿柜, 考虑综合投资的需要而设计了电抗器柜。
5.3 辅助电路方案
GCS辅助电路图册是根据有关设计要求规定而编制的, 共有辅助电路方案120个, 分上下两册, 上册( 交流操作部分) 共分63个方案, 下册( 直流操作部分) 共有57个方案。
直流操作部分的辅助电路方案, 主要用于发电厂变电站的低压厂( 所) 用系统; 在编制时, 已考虑到适用于200MW及以下和300MW及以上容量机组低压厂用系统, 工作( 备用) 电源进线, 电源馈线和电动机馈线的一般控制方式。
交流操作部分的辅助方案主要用于厂矿企业及高层建筑的变电所的低压系统, 在编制时选编了6种适用于双电源进线操作控制的组合方案, 并设有操作电气联锁备用自投、自复等控制电路, 工程设计中能够直接采用。
直流控制电源为直流220V或110V, 交流控制电源为交流380V或220V, 由抽屉单元组成的成套柜, 220V控制电源引自本柜内专设控制变压器供电的公用控制电源, 公用控制电源采用不接地方式控制变压器, 留有24V电源供需要使用弱电信用灯时采用。
电度表的安装地点和电压的引入方法及其它安装使用要求详见辅助电路图的《编制说明》。
5.4 母线
为提高母线动热稳定能力和改进接触面的温升, 装置全部采用TMY-T2系列硬铜排, 铜排的连接部分必须搪锡, 推荐采用全长搪锡, 也可选用全长镀银铜母线。
5.4.1 水平母线
水平母线置于柜后部母线隔室内3150A及以上为上下双层布置, 2500A及以下为单层布置, 每相由4条或2条母排组成, 大大提高了母线的短路强度。
装置水平母线铜排选用如下表
5.4.2 垂直母线
用于抽屉柜的垂直母线采用”L”形硬铜搪锡母线。
L形母线规格( mm) :
( 高×厚) +( 底×厚)
( 50×5) +( 30×5)
额定电流1000A
5.4.3 中性接地母线
采用硬铜排
贯通水平中性接地线( PEN) 或接地+中性线( PE+N) 规格如表:
*装置内垂直
5.5 电器元件选择
装置主要选用技术性能指标先进, 采用引进技术国内已能批量生产的电器元件。
5.5.1 主断路器
630A及以上的电源进线及馈线断路器, 主选AH系列, 也能够用DW40、DW48系列、AE系列、3WE或ME系列, 认为有必要时, 也能够选用进口的M系列或F系列。
5.5.2 630A以下的馈线和电动机控制用断路器, 主要选用TG系列、CM1系列, 塑壳断路器也能够选用NZM系列、TM30系列塑壳断路器。
5.5.3 交流接触器, 主要选用B系列、LC1系列、3TB系列的接触器以及与之配套的热继电器、联锁机构。
5.5.4 电流互感器全部采用SDH系列、SDL系列、SDL1系列。
5.5.5 熔断器选用高分断能力的Q系列刀熔和NT00系列。
5.5.6 为提高主电路的动稳定能力, 设计了GCS系列专用的CMJ型组合式母线夹和绝缘支撑件, 采用高强度、阻燃型的合成材料热塑成型, 绝缘强度高, 自熄性能好, 结构独特, 只需调正积木式间块即可适用不同规格的母线。
5.5.7 为降低功能单元的间隔板、接插件、电缆头的温升, 设计了GCS柜专用的转接件, 与同类产品比较转接件热容量增大, 温升降低。
5.5.8 如设计部门根据用户需要, 选用性能更优良、技术更先进的新型电器元件时, 因GCS系列柜具有良好的通用性, 不会因更新电器元件, 造成制造和安装方面的困难。
5. 结构特点
5.1 装置的主构架采用8MF型钢, 构架采用拼装和部分焊接两种结构形式。
主构架上均有安装模数孔E=20mm。
5.2 装置各功能室严格分开, 其隔室主要分为功能单元室、母线室、电缆室, 各单元的功能作用相对独立。
5.3 装置没有采用将水平主母线置于柜顶的传统设计, 使电缆室上下均有出线通道, 解决了老产品无法上出线的难题。
5.4 装置柜体的尺寸系列如下表:。
