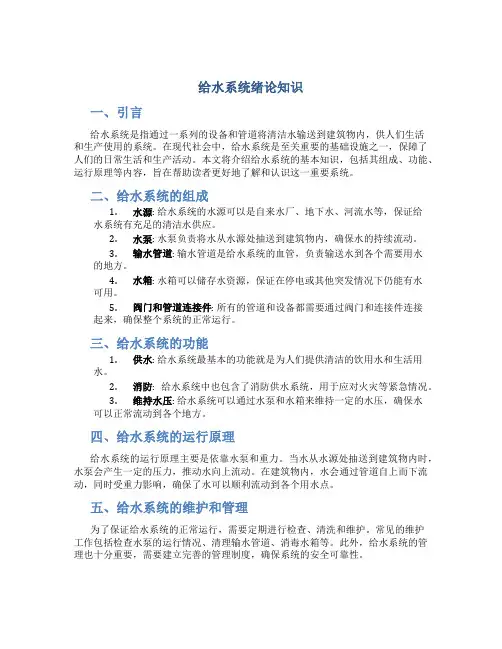

给水系统绪论知识
给水系统绪论知识一、引言给水系统是指通过一系列的设备和管道将清洁水输送到建筑物内，供人们生活和生产使用的系统。
在现代社会中，给水系统是至关重要的基础设施之一，保障了人们的日常生活和生产活动。
本文将介绍给水系统的基本知识，包括其组成、功能、运行原理等内容，旨在帮助读者更好地了解和认识这一重要系统。
二、给水系统的组成1.水源: 给水系统的水源可以是自来水厂、地下水、河流水等，保证给水系统有充足的清洁水供应。
2.水泵: 水泵负责将水从水源处抽送到建筑物内，确保水的持续流动。
3.输水管道: 输水管道是给水系统的血管，负责输送水到各个需要用水的地方。
4.水箱: 水箱可以储存水资源，保证在停电或其他突发情况下仍能有水可用。
5.阀门和管道连接件: 所有的管道和设备都需要通过阀门和连接件连接起来，确保整个系统的正常运行。
三、给水系统的功能1.供水: 给水系统最基本的功能就是为人们提供清洁的饮用水和生活用水。
2.消防: 给水系统中也包含了消防供水系统，用于应对火灾等紧急情况。
3.维持水压: 给水系统可以通过水泵和水箱来维持一定的水压，确保水可以正常流动到各个地方。
四、给水系统的运行原理给水系统的运行原理主要是依靠水泵和重力。
当水从水源处抽送到建筑物内时，水泵会产生一定的压力，推动水向上流动。
在建筑物内，水会通过管道自上而下流动，同时受重力影响，确保了水可以顺利流动到各个用水点。
五、给水系统的维护和管理为了保证给水系统的正常运行，需要定期进行检查、清洗和维护。
常见的维护工作包括检查水泵的运行情况、清理输水管道、消毒水箱等。
此外，给水系统的管理也十分重要，需要建立完善的管理制度，确保系统的安全可靠性。
六、总结给水系统是现代社会中不可或缺的基础设施之一，为人们的生活和生产提供了重要保障。
通过本文的介绍，读者可以对给水系统的基本知识有所了解，并了解其重要性和运行原理。
希望本文能够帮助读者更好地了解和认识给水系统。

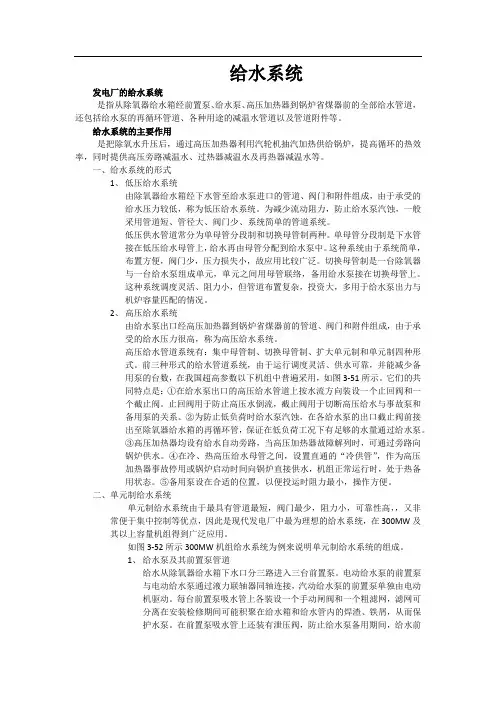

给水系统
给水系统发电厂的给水系统是指从除氧器给水箱经前置泵、给水泵、高压加热器到锅炉省煤器前的全部给水管道，还包括给水泵的再循环管道、各种用途的减温水管道以及管道附件等。
给水系统的主要作用是把除氧水升压后，通过高压加热器利用汽轮机抽汽加热供给锅炉，提高循环的热效率，同时提供高压旁路减温水、过热器减温水及再热器减温水等。
一、给水系统的形式1、低压给水系统由除氧器给水箱经下水管至给水泵进口的管道、阀门和附件组成，由于承受的给水压力较低，称为低压给水系统。
为减少流动阻力，防止给水泵汽蚀，一般采用管道短、管径大、阀门少、系统简单的管道系统。
低压供水管道常分为单母管分段制和切换母管制两种。
单母管分段制是下水管接在低压给水母管上，给水再由母管分配到给水泵中。
这种系统由于系统简单，布置方便，阀门少，压力损失小，故应用比较广泛。
切换母管制是一台除氧器与一台给水泵组成单元，单元之间用母管联络，备用给水泵接在切换母管上。
这种系统调度灵活、阻力小，但管道布置复杂，投资大，多用于给水泵出力与机炉容量匹配的情况。
2、高压给水系统由给水泵出口经高压加热器到锅炉省煤器前的管道、阀门和附件组成，由于承受的给水压力很高，称为高压给水系统。
高压给水管道系统有：集中母管制、切换母管制、扩大单元制和单元制四种形式。
前三种形式的给水管道系统，由于运行调度灵活、供水可靠，并能减少备用泵的台数，在我国超高参数以下机组中普遍采用，如图3-51所示。
它们的共同特点是：①在给水泵出口的高压给水管道上按水流方向装设一个止回阀和一个截止阀。
止回阀用于防止高压水倒流，截止阀用于切断高压给水与事故泵和备用泵的关系。
②为防止低负荷时给水泵汽蚀，在各给水泵的出口截止阀前接出至除氧器给水箱的再循环管，保证在低负荷工况下有足够的水量通过给水泵。
③高压加热器均设有给水自动旁路，当高压加热器故障解列时，可通过旁路向锅炉供水。
④在冷、热高压给水母管之间，设置直通的“冷供管”，作为高压加热器事故停用或锅炉启动时间向锅炉直接供水，机组正常运行时，处于热备用状态。
发电厂给水系统讲解
五．典型事故处理
给水流量突降或中断
现象：
1. 2. 3. 4. 1. 2. 3. 4. 5. 给水压力、给水流量迅速下降并报警； 主汽压力及机组功率下降； 各段受热面工质温度、壁温迅速上升； 当给水流量低于极限值锅炉MFT。 给水泵故障或小机的汽源压力波动或中断； 给水系统、高加故障或有关阀门被误关； 给水自动控制故障，给水流量被减少； 给水管道泄漏或爆破； 由于机组负荷骤减造成给水泵A、B的出力下降；
满足下列任一条件，高加汽侧联锁解列：
1. 2. 3. 4. 5. 高加水侧解列。 汽机跳闸。 高加进口联程阀全关，高加出口联程阀全关。 发电机跳闸。 DCS手动解列。
满足下列任一条件，高加水侧联锁解列：
1. 2. 3. 4. 5. 6. 高加1水位高高高＞138mm。 高加2水位高高高＞138mm。 高加3水位高高高＞138mm。 DCS手动解列。 高加进口联程阀全关。 高加出口联程阀全关。
五．典型事故处理
给水温度骤降
原因： 现象：
1. 2. 3. 4. 5. 1. 高加水侧严重泄漏或爆破，造成高水位保护动作而紧急停用。 2. 高加汽水管道、阀门爆破而紧急停用高加。 3. 高加保护装置误动作。 高加解列信号报警。 给水温度大幅度下降。 省煤器进口、水冷壁出口温度逐渐下降。 高加汽侧停用时，机组负荷短期内将上升。（抽气量减少） 高加汽水管道或阀门爆破时，给水压力将下降。
除氧器可以将给水中的所有的不凝结气体除去，并及时排出。 并且除氧器作为汽水系统中唯一的混合式加热器，能方便地汇 集各种汽、水流，因此除氧器还可以起到加热给水和回收工质 的作用。
除氧器的汽源
工作汽源：四段抽汽（除氧器滑压运行即根据四段抽气的压力 变化而变化） 备用汽源：冷再来汽和辅助蒸汽以及临机的辅助蒸汽。
给水系统的工作原理和作用
给水系统的工作原理和作用给水系统是指供应和分配生活用水的设备和管道网络。
它的工作原理和作用是确保水源可以供应给用户，并确保水质的安全和卫生。
给水系统的工作原理包括水源的净化、加压和分配。
首先，水源可能来自自来水厂、河流、湖泊或地下水井。
水源经过净化工艺，如沉淀、过滤、混凝和消毒，以去除杂质和杀灭细菌。
净化后的水被储存在水库或水塔中，以确保有足够的水量和压力供应给用户。
为了确保水源能够供应给用户，给水系统需要增加水压。
这可以通过水泵实现，水泵将水从水源抽到水箱或水塔中，增加水压。
水泵可以根据需求来启动和停止，并通过压力传感器来监测和控制水压。
一旦水压增加，给水系统将水分配到用户的家庭、商业建筑和公共设施中。
这需要一系列的管道网络来传输水源。
管道通常由金属（如铸铁、镀锌钢）或塑料（如聚乙烯）制成，并埋设在地下或穿越建筑物。
给水系统的作用是确保居民和企业有可靠的供水。
它的主要作用包括：1. 生活用水供应：给水系统为居民提供洗浴、饮用、烹饪、冲洗马桶等日常生活用水。
2. 灭火供水：给水系统还可以为消防系统提供灭火用水，保护人们的生命和财产安全。
3. 工业用水供应：给水系统为工业企业提供生产和制造过程中所需的水源，如冷却、清洗和加工。
4. 公共设施供水：给水系统为学校、医院、公园、游泳池等公共设施提供供水服务，满足人们的基本需求。
5. 农业灌溉供水：给水系统也可以为农田提供灌溉水源，支持农作物生长和农业生产。
除了供应水源，给水系统还需要确保水质的安全和卫生。
这可能涉及监测和检测水质，以确保水中的化学物质（如重金属）和微生物（如细菌和病毒）在安全标准范围内。
此外，给水系统还需要定期进行维护和保养，以确保管道不泄漏和设备正常运行。
总而言之，给水系统是供应和分配生活用水的设备和管道网络。
它的工作原理涉及水源的净化、加压和分配，而其作用是确保供应可靠的水源，满足人们的生活需求，并确保水质的安全和卫生。
发电厂给水系统讲解分解
满足下列任一条件，高加汽侧联锁解列：
1. 2. 3. 4. 5. 高加水侧解列。 汽机跳闸。 高加进口联程阀全关，高加出口联程阀全关。 发电机跳闸。 DCS手动解列。
满足下列任一条件，高加水侧联锁解列：
1. 2. 3. 4. 5. 6. 高加1水位高高高＞138mm。 高加2水位高高高＞138mm。 高加3水位高高高＞138mm。 DCS手动解列。 高加进口联程阀全关。 高加出口联程阀全关。三Fra bibliotek运行中注意事项
高加巡检注意事项
1、高加筒体无异声，汽水侧管道无泄漏、振动； 2、正常疏水调整门及有关管路、接头无泄漏汽、水现象； 3、高加2 汽侧压力＜7.44MPa、水侧压力表显示正常； 4、负荷与疏水调整门开度匹配； 5、高加磁翻牌水位计完好，水位-38/38mm，与DCS 一致。
四．给水系统联锁保护
五．典型事故处理
事件经过：5月1日，汽泵密封水投用，二漏回水至 辅汽疏扩，辅汽疏扩至凝器气动门自动，由于压缩 空气中断，气动门失灵，水位高后，密封水回水不 畅，导致二漏密封水超压，由轴端经轴承油封进入 轴承座，小机润滑油箱进水，润滑油含水率达 15000PPM，滤油装置连续工作一星期才恢复正常， 若当时小汽轮机运行，则可能对轴承造成更大的损 伤和事故。
二．给水系统设备简介
给泵组
给水泵的配置是配有两台50%容量的汽动给水泵，一台30%容 量的电动给水泵考虑到厂用电压等级为6000/380V故电泵采用 定速泵且仅考虑启动而不做备用（出口压头无法满足事故备用 的要求） 每台给水泵前均配有一台前置泵，前置泵的作用是提高给水泵 入口的给水压头，满足其必需的净正吸如水头，防止给水泵发 生汽蚀。
四．给水系统联锁保护
满足下列任一条件，汽泵跳闸：

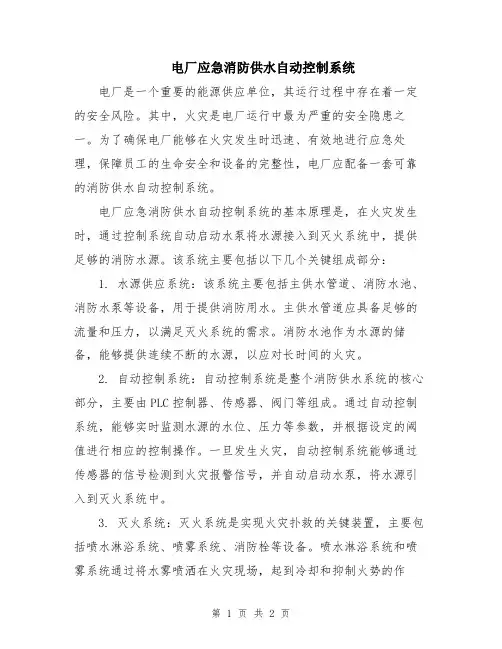

电厂应急消防供水自动控制系统
电厂应急消防供水自动控制系统电厂是一个重要的能源供应单位，其运行过程中存在着一定的安全风险。
其中，火灾是电厂运行中最为严重的安全隐患之一。
为了确保电厂能够在火灾发生时迅速、有效地进行应急处理，保障员工的生命安全和设备的完整性，电厂应配备一套可靠的消防供水自动控制系统。
电厂应急消防供水自动控制系统的基本原理是，在火灾发生时，通过控制系统自动启动水泵将水源接入到灭火系统中，提供足够的消防水源。
该系统主要包括以下几个关键组成部分：1. 水源供应系统：该系统主要包括主供水管道、消防水池、消防水泵等设备，用于提供消防用水。
主供水管道应具备足够的流量和压力，以满足灭火系统的需求。
消防水池作为水源的储备，能够提供连续不断的水源，以应对长时间的火灾。
2. 自动控制系统：自动控制系统是整个消防供水系统的核心部分，主要由PLC控制器、传感器、阀门等组成。
通过自动控制系统，能够实时监测水源的水位、压力等参数，并根据设定的阈值进行相应的控制操作。
一旦发生火灾，自动控制系统能够通过传感器的信号检测到火灾报警信号，并自动启动水泵，将水源引入到灭火系统中。
3. 灭火系统：灭火系统是实现火灾扑救的关键装置，主要包括喷水淋浴系统、喷雾系统、消防栓等设备。
喷水淋浴系统和喷雾系统通过将水雾喷洒在火灾现场，起到冷却和抑制火势的作用。
消防栓则可以提供灭火人员使用的灭火器具，保障他们的灭火工作。
电厂应急消防供水自动控制系统的优势有以下几个方面：1. 高效性：自动控制系统能够实现快速响应和自动操作，省去了人工操作的时间和不可靠性。
在火灾发生时，系统能够迅速启动水泵，将水源引入到灭火系统中，提供足够的消防水源。
2. 可靠性：自动控制系统通过传感器实时监测水源的状态，保障水源的稳定供应。
同时，系统还能够进行故障自检和故障报警，确保系统的正常运行和安全性。
3. 灵活性：自动控制系统能够根据不同的火灾情况和消防需求，进行自动调节和控制。
例如，在火灾发生时，系统可以根据火势的大小和扩展情况，自动调节水泵的流量和喷水系统的工作方式，以达到最佳的灭火效果。
给水系统
给水系统发电厂的给水系统是指从除氧器给水箱经前置泵、给水泵、高压加热器到锅炉省煤器前的全部给水管道，还包括给水泵的再循环管道、各种用途的减温水管道以及管道附件等。
给水系统的主要作用是把除氧水升压后，通过高压加热器利用汽轮机抽汽加热供给锅炉，提高循环的热效率，同时提供高压旁路减温水、过热器减温水及再热器减温水等。
一、给水系统的形式1、低压给水系统由除氧器给水箱经下水管至给水泵进口的管道、阀门和附件组成，由于承受的给水压力较低，称为低压给水系统。
为减少流动阻力，防止给水泵汽蚀，一般采用管道短、管径大、阀门少、系统简单的管道系统。
低压供水管道常分为单母管分段制和切换母管制两种。
单母管分段制是下水管接在低压给水母管上，给水再由母管分配到给水泵中。
这种系统由于系统简单，布置方便，阀门少，压力损失小，故应用比较广泛。
切换母管制是一台除氧器与一台给水泵组成单元，单元之间用母管联络，备用给水泵接在切换母管上。
这种系统调度灵活、阻力小，但管道布置复杂，投资大，多用于给水泵出力与机炉容量匹配的情况。
2、高压给水系统由给水泵出口经高压加热器到锅炉省煤器前的管道、阀门和附件组成，由于承受的给水压力很高，称为高压给水系统。
高压给水管道系统有：集中母管制、切换母管制、扩大单元制和单元制四种形式。
前三种形式的给水管道系统，由于运行调度灵活、供水可靠，并能减少备用泵的台数，在我国超高参数以下机组中普遍采用，如图3-51所示。
它们的共同特点是：①在给水泵出口的高压给水管道上按水流方向装设一个止回阀和一个截止阀。
止回阀用于防止高压水倒流，截止阀用于切断高压给水与事故泵和备用泵的关系。
②为防止低负荷时给水泵汽蚀，在各给水泵的出口截止阀前接出至除氧器给水箱的再循环管，保证在低负荷工况下有足够的水量通过给水泵。
③高压加热器均设有给水自动旁路，当高压加热器故障解列时，可通过旁路向锅炉供水。
④在冷、热高压给水母管之间，设置直通的“冷供管”，作为高压加热器事故停用或锅炉启动时间向锅炉直接供水，机组正常运行时，处于热备用状态。
发电厂给水系统讲解讲义
五．典型事故处理
给水温度骤降
处理：
1. 高加切除后，机组负荷突升，再热器压力上升，注意低旁的运 行情况，并严密监视轴向位移、推力瓦温度、各轴承振动等参 数。
2. 高加切除后，给水温度大幅下降，煤水比将发生较大变化。监 视给水自动调整情况时，维持中间点温度正常，调整减温水量， 维持主蒸汽温度正常。
二．给水系统设备简介
除氧器
除氧器的作用
除氧器可以将给水中的所有的不凝结气体除去，并及时排出。 并且除氧器作为汽水系统中唯一的混合式加热器，能方便地汇 集各种汽、水流，因此除氧器还可以起到加热给水和回收工质 的作用。
除氧器的汽源
工作汽源：四段抽汽（除氧器滑压运行即根据四段抽气的压力 变化而变化） 备用汽源：冷再来汽和辅助蒸汽以及临机的辅助蒸汽。
4、轴封汽封情况正常，无吸汽、漏汽现象，汽缸内无异声，排 汽缸温度＜60℃，润滑油系统管路、接头无渗油，盘车装置完 好；
5、低压主汽门限位触点位置正常 低压油动机及连杆机构完好、 动作正常，高压主汽门限位触点位置正常；
6、油动机及EH 油系统管路、接头无渗油，EH 油压≥9.3MPa； 7、车头窥视窗油流、油位正常，遮断指示器显示正常 。
发电厂给水系统讲解
五．典型事故处理
总结：
我们应该吸取经验教训，注意对各个参数的监视 （本例中主要是辅汽疏扩水位），对于现场存在缺 陷的设备更应该在运行中加强监视，并在异常情况 发生的初期就提高重视程度，将事故扼杀在萌芽中， 这也是我们大学生应该从现在就开始培养的意识。
发电厂给水系统讲解
发电厂给水系统讲解
发电厂给水系统讲解
三．运行中注意事项
汽动给泵巡检注意事项：
1、各轴承、推力瓦回油温度＜65℃、振动正常。轴承润滑油回 油窥视孔回油正常；
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
浅谈某电厂给水系统的组成及作用某发电有限公司一期工程2×600MW汽轮发电机组，采用的是哈尔滨汽轮机厂生产的ZKL600-16.7/538/538型汽轮机，本汽轮机为600MW亚临界、一次中间再热、单轴、三缸、四排汽、直接空冷凝汽式汽轮机，与北京巴威公司生产的B&WB-2080/17.5-M型亚临界自然循环汽包锅炉及哈尔滨电机厂生产的QFSN-600-2YHG型水氢氢冷却发电机配套，锅炉与汽轮机热力系统采用单元制布置。
给水系统的组成及其作用：给水系统大的组成部分有，除氧器、给水泵组、高加系统三大主要部分组成。
其作用主要是把凝结水经过除氧器除氧后，再经给水泵升压，通过高压加热器加热给水，向锅炉提供具有一定压力和一定温度的锅炉给水，同时提供高压旁路减温水、过热器减温水和再热器减温水。
下面就分三部分介绍一下给水系统。
一、除氧器部分白音华工程的除氧器为内置式除氧器，可以定压及滑压运行，除氧器为圆筒形压力容器，是机组回热系统中的混合式加热器，运行时应注意控制除氧器水位及内部压力。
除氧器主要技术规范：项目单位规范型号 DFST－2288•235/175设计压力 MPa 1.08设计温度℃ 350工作压力 MPa 0.165～0.849耐压试验压力 MPa 1.64有效容积 m3 235介质水、水蒸汽制造厂家武汉锅炉股份有限公司1.给水中带入气体的危害当水与空气接触时，就会有一部分溶解到水中，溶解于水中的气体主要来源有两个：一是补水带入；二是处于真空状态下的热力设备及管道附件不严密进入。
给水带入气体的危害如下：（1）腐蚀热力设备及其管道，降低其工作可靠性与使用寿命，给水中溶解气体危害最大的是氧气，它会对热力设备及管道材料产生腐蚀，所容二氧化碳会加快氧的腐蚀，而在高温条件下，水的碱性较弱将使氧化腐蚀将加快；（2）阻碍传热，影响传热效果，降低热力设备的热经济性，不凝结气体附着在传热面上，氧化物沉积形成的盐垢，会增大传热热阻，使热力设备传热恶化。
同时，氧化物沉积在汽轮机叶片上，会导致汽轮机出力下降和轴承推动力增加等危害。
2.除氧器的作用及原理除氧器的作用主要是除去给水中的氧，其次也是实现给水加热的过程。
它的工作原理如下：亨利定律指出，当液体和气体处于同一平衡状态时，在温度一定的情况下，单位体积液体内溶解的气体量与液面上该气体分压力成正比。
当水温升高时，水的蒸发量增大，水面上水蒸汽的分压力升高，气体分压力相对下降，导致水中的气体不断析出，达到新的动态平衡，除氧器就是利用这种原理进行除氧的。
道尔顿定律指出：混合气体的全压力等于各组分气体分压力之和。
对于给水而言，水面上混合气体的全压力，等于气体的分压力与蒸汽的分压力之和。
可见当增加水面上混合气体中水蒸汽的量时，就可降低氧气的分压力，为除氧创造条件。
水达到饱和温度时，水面上蒸汽的分压力接近于其混合气体的总压力，而不凝结气体的分压力接近于零，这样水中溶解的气体就会不断的逸出水面，直至达到此温度和压力下的平衡状态。
热力除氧过程是个传热和传质的过程，传热过程是把水加热到除氧器压力下的饱和温度，传质过程是将水中的气体分离析出。
气体的析出方式大致有两种：一种是在除氧的初始阶段，气体以小气泡的形式从水中逸出。
此时水中气体的含量较多，其分压力大于水面以上气体的分压力，气体会以气泡的形式克服水的粘滞力和表面张力析出，如此可除去水中80％-90％的气体。
另一种是气体以扩散形式从水中逸出。
经过初级除氧的给水中仍含有少量气体，这部分气体的不平衡压差很小，气体离析的能力较弱，为达到深度除氧目的，可适当增加水的表面积，缩短气体析出路径，强化水中气体的析出。
3.除氧器运行满足的几个条件第一：有足够量的蒸汽将水加热到除氧器压力下的饱和温度；第二：及时排走析出的气体，防止水面的气体分压力增加，影响析出；第三：增大水与蒸汽接触的表面积，增加水与蒸汽接触的时间，蒸汽与水采用逆向流动，以维持足够大的传热面积和足够长的传热、传质时间。
二．给水泵组部分1.给水泵组的介绍本工程的给水泵组主要包括三台50％容量的电动给水泵、前置泵其及液力偶合器等组成。
给水泵组主要设备技术规范如下附表：电动给水泵前置泵项目单位规范型号 SQ300－670型式离心式流量 m3/h 1324.8扬程 m 134转速 r/min 1490必需汽蚀余量 m 4.4制造厂家上海凯士比泵有限公司电动给水泵项目单位规范型号 CHTC6/5型式离心式流量 m3/h 1321.5扬程 m 2214转速 r/min 4960配用功率 KW 11000制造厂家上海凯士比泵有限公司液力偶合器项目单位规范型号 R 18K 500M型式速比 112/33额定输入转速 r/min 1490最大输出转速 r/min一次轴转速 r/min最大连续输出功率 MW额定滑差率 %调节范围 %制造厂家德国电动给水泵电动机项目单位规范型号 1TZ1537－8AE02－Z额定电压 V 10000额定电流 A 722额定功率 KW 11000额定转速 r/min 1493绝缘等级 F防护等级 IP54/IP55功率因数 0.90冷却水流量 L/min 506冷却水温度℃ 33制造厂家德国西门子给水泵是汽轮机的重要辅助设备，它将旋转机械能转变为给水的压力能和动能，向锅炉提供所要求压力下的给水。
为提高除氧器在滑压运行时的经济性，同时又确保给水泵的运行安全，通常在给水泵前加设一台低速前置泵，与给水泵串联运行。
由于前置泵的工作转速较低，所需的泵进口倒灌高度（即汽蚀裕量）较小，从而降低了除氧器的安装高度，本工程除氧器的安装平台高度为27.5米，节省了主厂房的建设费用；并且给水经前置泵升压后，其出水压头高于给水泵所需的有限汽蚀裕量和在小流量下的附加汽化压头，能够有效地防止给水泵的汽蚀。
2．电动给水泵的工作过程电动给水泵的工作过程主要是由液力耦合器来控制，液力偶合器可以实现无级变速运行，工作可靠操作简便，调节灵活维修方便。
采用液力偶合器便于实现工作全程自动调节，以适应载荷的不断变化。
液力偶合器主要由主动轴、泵轮、涡轮、旋转内套、勺管和从动轴等组成。
其中泵轮和涡轮分别套装在位于同一轴线的主、被动轴上，泵轮和涡轮的内腔室相对安装，两者相对端面间留有一窄缝。
泵轮和涡轮的环形腔室中装有许多径向叶片，将其分隔成许多小腔室；在泵轮的内侧端面设有进油通道，压力油经泵轮上的进油通道进入泵轮的工作腔室。
在主动轴旋转时，泵轮腔室中的工作油在离心力的作用下产生对泵轮的径向流动，在泵轮的出口边缘形成冲向涡轮的高速油流，高速油流在涡轮腔室中撞击在叶片上改变方向，一部分油由涡轮外缘的泄油通道排出，另一部分回流到泵轮的进口，这样在泵轮和涡轮工作腔室中形成油流循环。
在油循环中，泵轮将输入的机械能转变为油流的动能和压力势能，涡轮则将油流的动能和压力势能转变为输出的机械能，从而实现主动轴与从动轴之间能量传递的过程。
3.泵组的汽蚀原因：a.除氧器压力下降太快；b.泵的进口滤网堵塞；c.流量低时再循环阀未开；d.泵的转速低；e.除氧器水位低；f.前置泵故障。
现象：a.泵的电流降低；b.泵的进出口压力变化太大；c.流量剧烈变化；d.泵内伴有噪声和振动声音；e.机械密封处有蒸汽冒出。
三．高压加热器本工程给水系统中3台高压加热器采用大旁路系统，旁路管道由3号高加入口前三通阀接出，在1号高加出口电动闸阀后接入，三通阀要实现快速动作。
具有系统简单，阀门少，投资节省，运行维护方便等优点。
省煤器进口的给水管路上设有止回阀和电动闸阀。
给水泵出口母管提供高旁减温水和过热器减温水，给水泵中间抽头提供再热器减温水。
给水系统设备和管道的连接如附图所示。
3号)，均为表面式U形管加热器，全部为卧式结构；其作用是利用汽轮机的一段、二段及三段抽汽对经过给水泵升压后的给水进行加热，以提高机组的热效率。
高压加热器正常疏水按压力高低逐级下导，3号高压加热器正常疏水导入除氧器；高压加热器事故疏水直接导入疏水扩容器，再进入凝汽器。
每台高加换热部分均设计有过热蒸汽冷却段、蒸汽凝结段、疏水冷却段，正常运行排气各自排至除氧器。
本工程配备的三台高压加热器(1号三台高压加热器设备规范及运行参数：名称单位 1号高压加热器 2号高压加热器 3号高压加热器JG-2063-2-3 JG－2231－2－2 JG－1745－2－1型式卧式卧式卧式数量台 1 1 1加热面积 m3 2063 2231 1745管侧设计压力 MPa 32 32 32壳侧设计压力 MPa 7.47 4.8 2.66管侧设计温度℃ 290 265 230壳侧设计温度℃ 420/290 360/265 490/230管侧工作压力 MPa 32 32 32壳侧工作压力 MPa 7.47 4.8 2.66制造厂上海动力设备有限公司1．高压加热器的结构高压加热器是给水系统的重要组成部分，下面就介绍一下高压加热器的情况。
为了减小端差，提高表面式加热器的热经济性，现代大型机组的高压加热器和少量低压加热器采用了联合式表面加热器。
此类加热器一般由以下三部分组成：（1）过热蒸汽冷却段当抽汽过热度较高时，导致回热器的换热温差加大，不可逆换热损失也随之增大，为此在高压加热器和部分低压加热器装设了过热蒸汽冷却段，只利用抽汽蒸汽的过热度，蒸汽的过热度降低后，再引至凝结段，以减小总的不可逆换热损失。
在该冷却段中，不允许加热蒸汽被冷却到饱和温度，因为达到该温度时，管外壁会形成水膜，使该加热段蒸汽的过热度被水膜吸附而消失，没有被给水利用，因此在此段的蒸汽都保留有剩余的过热度。
在该段中，被加热水的出口温度接近或略低于抽汽蒸汽压力下的饱和温度。
（2）凝结段加热蒸汽在此段中是凝结放热，其出口的凝结水温是加热蒸汽压力下的饱和温度，因此被加热水的出口温度，低于该饱和温度。
（3）疏水冷却段设置该冷却段的作用是使凝结段来的疏水进一步冷却，使进入凝结段前的被加热水温得到提高，其结果一方面使本级抽汽量有所减少，另一方面，由于流入下一级的疏水温度降低，从而降低本级疏水对下级抽汽的排挤，提高了系统的热经济性。
实现疏水冷却的基本条件是被冷却水必须浸泡在换热面中，是一种水－水热交换器，该加热段出口的疏水温度，低于加热蒸汽压力下的饱和温度。
2.高加的连锁保护加热器水位应维持在正常水位运行，当机组工况发生变化时，抽汽的压力和流量也会发生变化，加热器水位就会上升或下降，水位太高或太低都不利于正常运行。
加热器水位太低，会使疏水冷却段的吸水口露出水面，蒸汽进入该段，这将破坏该段的虹吸作用，造成疏水端差变化和蒸汽热量损失，而且蒸汽还会冲击该冷却段的U 形管束，发生振动。
加热器水位太高，将使部分管子浸在水中，从而减小换热面积，导致加热器性能下降；其次，加热器在过高水位下运行，一旦操作稍有失误或处理不及时，就有可能造成蒸汽管道发生水击，甚至汽轮机进水。
