罗茨流量计培训教材
罗茨流量计培训教材
罗茨腰轮流量计简称腰轮流量计，主要用于对管道中液体流量进行连续或间歇测量的高精度计量仪表。
它具有精度高、可靠性好、重量轻、寿命长、运行噪声低、安装使用方便等特点。
图3.4.5 罗茨流量计及其工作原理
工作原理：
(如图所示)被测气体进入仪表进气口后，会在仪表腔内
形成压力差，从而使叶轮转动，而定时齿轮会与叶轮同步反向转动。
叶轮每旋转一周就会有固定体积流量从出口排出。
这样，通过精密的齿轮传动，就可以将叶轮的旋转转换成固定体积的气体流过。
齿轮的转动经磁耦合器传递给记数器，所以计数器就可以计量流过的气体体积。

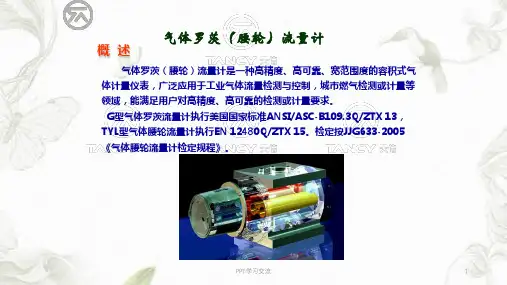

气体罗茨流量计课件
流量范围 （工况）
m3/h
量程 比
最大允许误差
0.5～25 0.55～40 0.45～65
50:1 73:1 144:1
基表: 1.0级 Qmin≤Q＜.05Qmax:±2.0% 0.05Qmax≤Q≤Qmax:±1.0%
0.61～100 0.66～160 1.73～250 1.73～250 2.2～400 2.6～650
压力传感器保护阀
PPT学习交流
11
• 压力传感器保护阀
• 作用：在线试压时保护压力传感器；在线检定压 力。
PPT学习交流
12
G型气体罗茨流量计
技术参数
型号 规格
G16 G25 G40 G65 G100 G160-3 G160-4 G250 G400-4 G400-6 G650 G1000
公称 通径 mm 50 50 50 50 80 80 100 100 100 150 150 200
VN
PPT学习交流
5
气体罗茨流量计
N转通过机械或电子传递装置将动作传递到计数显示装置，使其数字 累加，以显示通过流量计的气体体积，因此，显示值VI 和N的关系可以 表示为
VI =aN
a——与传动比和计数单位量值有关的流量计常数。
•理想误差特性：
EV IV1V 1v 10 % 0
V I
V I a
上式中表示，罗茨流量计的误差只与计量室空间的容积v和传动比 常数a有关。
●高精度、高可靠
永久的不需调整的高精度，不受介质条件变化的影响。
●始动流量极低
G型不同规格流量计的始动流量0.06m3/h～1.20m3/h。TYL型：0.03m3/h～1.20m3/h
●压力损失小
3.1、气体罗茨流量计
130:1 200:1 250:1 160:1 160:1
修正型: 1.5级 Qmin≤Q＜0.05Qmax:±2.5% 0.05Qmax≤Q≤Qmax:±1.5%
特殊要求 1.0级 Qmin≤Q＜0.05Qmax:±2.0% 0.05Qmax≤Q≤Qmax:±1.0%
200:1
260:1
100:1
欧盟型式 批准证书
G型气体罗茨流量计
为什么选择罗茨流量计是
减少输差的捷径？
●使用期限长 正常运行期限长达15年。
●范围度宽 不同规格流量计的范围度
40:1～260:1 。 ●高精度、高可靠
永久的不需调整的高精度，不受 介质条件变化的影响。 ●起步流量极低
不同规格流量计的始动流量 0.03m3/h～1.20m3/h。
●通用性好
所有规格流量计表体组件均可使用通用的附件。
●互换性好
附件与同规格的表体组件之间均可进行互换。
● 配套修正仪
可选为FCM、TFC型，技术性能大幅度提升，见修正仪介绍。
● 信号传感器改进
采用新型旋转传感器，无磁吸力，具有灵敏度高、抗磁干扰能力强，始动 流量低等优点.
●数字压力、温度传感器及保护
q qv
下图为流量计典型误差曲线图：
★因此，好的罗茨流量计应具有极小的漏流量并计量腔表面具有极好 的硬度，能长期保证间隙不变。
G型/TYL型气体罗茨流量计
主要特 点
●使用期限长
正常运行期限长达15年。转子精密加工和平衡、高强度表面处理、无磨损转动、无接 触密封、自洁功能以及对轴承良好润滑，这些精湛的设计与工艺确保流量计长期正常 工作。
√
水平 √
垂直 √
流量计培训课件.pptx
常见故障
故障原因
处理方法
差压式流量计流量计 Nhomakorabea流量计的分类
按结构原理分
按测量原理分
光学原理 热学原理 力学原理 物理原理 冲量式流量计 流体振荡流量计 质量流量计 电磁流量计 差压式流量计 叶轮式流量计 容积式流量计
常见故障
标准孔板
标准孔板
差压原理
结构
故障原因
处理方法
工作原理
目录
一、流量计的分类 二、差压流量计 三、涡轮流量计 四、涡街流量计 五、电磁流量计 六、椭圆齿轮流量计 七、科里奥利质量流量计 八、转子流量计
5．动量式流量计
利用测量流体的动量来反映流量大小的流量计称动量式流量计．由于流 动流体的动量P与流体的密度 及流速v的平方成正比，即p v2， 当通流截面确定时，v与容积流量Q成正比，故p Q2。设比例系数为 A，则Q＝A 因此，测得P，即可反映流量Q．这种型式的流量计，大多 利用检测元件把动量转换为压力、位移或力等，然后测量流量。这种流 量计的典型仪表是靶式和转动翼板式流量计。
4．变面积式流量计(等压降式流量计)
放在上大下小的锥形流道中的浮子受到自下而上流动的流体的作用力而 移动。当此作用力与浮子的“显示重量”(浮子本身的重量减去它所受 流体的浮力)相平衡时，俘子即静止。浮子静止的高度可作为流量大小 的量度。由于流量计的通流截面积随浮子高度不同而异，而浮子稳定不 动时上下部分的压力差相等，因此该型流量计称变面积式流量计或等压 降式流量计。该式流量计的典型仪表是转子(浮子)流量计。
2)电学原理：用于此类原理的仪表有电磁式、差动电容式、电感式、应 变电阻式等。
(3)声学原理：利用声学原理进行流量测量的有超声波式．声学式(冲击 波式)等。
罗茨风机培训资料
第五节 故障原因及其排除方法
——温度过高
(1) 油箱内油太多、太稠、大脏； 处理：降低油位；
(2) 过滤器或消声器堵塞； 处理：清除堵物；
(3) 压力高于规定值； 处理：降低通过鼓风机的压差；
(4) 叶轮过度磨损，间隙大； 处理：修复间隙；
(5) 通风不好，室内温度高，造成进口温度高； 处理：开设通风口，降低室温；
(6) 运转速度太低，皮带打滑。 处理：加大转速，防止皮带打滑。
11
第五节 故障原因及其排除方法
——漏油或油泄漏到机壳中
(1) 油箱位大高，由排油口漏出； 处理：降低油位；
(2) 密封磨损，造成轴端漏油； 处理：更换密封；
12
第五节 故障原因及其排除方法
——气量不足
（1）皮带打滑 处理：调整皮带张紧力
（2）进气堵塞 处理：清洗，更换空滤芯
（3）转速太低 处理：调整转速
（4）间隙磨损 处理：调整间隙
13
14
第四节 维护及检修
1)检查各部位的紧固情况及定位销是否有松动现象。 2)机体内部是否有漏水、漏油现象。 3)机体内部不能有结垢、生锈和剥落现象在。 4)注意润滑及冷却情况是否正常，注意润滑的质量。经常倾听主机运行 有无杂声。注意机组是否在不符合规定的工况下运行。 5)机组的过载，有时不是立即显示出来的，所以要注意进、排气压力，轴 承温度和电动机电流的增加趋势，籍以判断机器是否运行正常。 6)拆卸机器前，应对机器各配合尺寸进行测量，作好记录，并在零部件上 作好标记，以保证装配后保持原来配合要求。
第四节 维护及检修
7)主机的轴承与齿轮采用飞溅润滑，必须使用原厂润滑油，油箱中的油 量在停车时要保证在油标中线以上3—5mm，润滑油要定期更换（第一次 启动工作200小时、换第一次油），以后每半年换油。 8)维护检修应按具体使用情况拟定合理的维修制度，按期进行，并作好 记录，建议每25000大修一次，并更换轴承和有关易损件。
流量计培训课件
流量计培训课件一、引言1、流量计在工业领域的重要作用2、流量计的发展历程与趋势3、本次培训课件的目的与内容二、流量计的基本原理与分类1、流量计的基本原理a.概述b.工作原理2、流量计的分类a.按测量原理分类b.按用途分类c.按安装方式分类三、常见流量计的介绍与选型1、差压式流量计a.工作原理b.优点与缺点c.应用场景2、涡街流量计a.工作原理b.优点与缺点c.应用场景3、电磁流量计a.工作原理b.优点与缺点c.应用场景4、超声波流量计a.工作原理b.优点与缺点c.应用场景5、质量流量计a.工作原理b.优点与缺点c.应用场景6、选择合适流量计的考虑因素a.测量介质特性b.测量需求与精度要求c.使用环境与安装条件d.成本与维护需求e.其他特殊要求（如防爆、防腐等）7、实际案例分析与应用场景展示（结合图片或视频）8、常见问题与解决方案（结合图片或视频）9、操作规范与安全注意事项（结合图片或视频）中医养生培训课件培训课件标题：中医养生培训课件一、引言随着人们生活水平的提高，对健康养生的需求也日益增加。
中医养生，是以传统中医理论为指导，遵循阴阳五行生化收藏之变化规律，对人体进行科学调养，保持生命健康活力的一种方法。
为了帮助大家更好地了解和应用中医养生知识，我们特别设计了本套中医养生培训课件。
二、课件目标通过本套课件的学习，您将能够：1、了解中医养生的基本理念和原则；2、掌握常用的中医养生方法和技巧；3、学会根据个人体质进行养生调理；4、提高自己的健康素养和生活质量。
三、课件内容1、中医养生的基本理念包括阴阳五行学说、脏腑经络理论、天人合一思想等。
2、中医养生的基本原则包括扶正祛邪、调理气血、和谐情志、合理饮食等。
3、常用中医养生方法包括针灸、推拿、拔罐、艾灸、中药调理等。
4、不同体质的养生调理根据不同体质的特点，进行针对性的养生调理建议。
5、常见疾病的中医养生建议针对常见疾病，如感冒、咳嗽、失眠、便秘等，给出相应的中医养生建议。
流量计基础知识课程课件
39
40
41
超声测量仪表的流量测量准确度几乎不 受被测流体温度、压力、粘度、密度等 参数的影响 。
42
超声波流量计由超声波换能器、电子线 路及流量显示和累积系统三部分组成。
43
超声波流量计的电子线路包括发射、接 收、信号处理和显示电路。
44
1．声学系统：由安装于待测管道外表面 的一对超声波探头（换能器）组成。
105225188350lgh1063080109110111高精确度和重复性液体065气体135重复性01可提供hart通讯或现场总线产品113114工作原理仪表名称可测流体种类适用管径mm测量精流体流过通管道中的阻力件时产生的压力差与流量之间有确定关系通过测量差压值求得流蒸汽501000喷嘴50500需直管段压损中等1001200需直管段压蒸汽259000垂直安装靶式流量计蒸汽15200需直管段弯管流量计直接对仪表排出的定量流体计数确定流量椭园齿轮流量104000205无直管段要求需装过滤器压损中等腰轮流量计02无直管段要求通过测量管道截面上流体平均流速来测量流量涡轮流量计46000105需直管段装过滤器涡街流量计150100005需直管段电磁流量计620000515直管段要求不直接检测与质量流量成比例的量来质量流量热式质量流量计同时测体积流量和流体密度来计算质量流量体积流量经密度补偿05温度压力补偿衬里材料或直接与介质接触的测量管常用衬里材料有氟塑料聚氨酯橡胶氯丁橡胶和陶瓷等
35
一体式电磁流量计
36
工作原理 ---------超声波流量计
37
超声波脉冲在上下游两侧传感器间来回传 播，由于上下游传播速度不同，产生时 间差，根据时差大小测出流量。传播时 间技术是用一对传感器，每个传感器都 发送和接受超声波信号并穿过流体。当 流体流动时,向下游方向信号传播时间比 向上游方向的传播时间短。时差与流体 速度成正比，测出时差即测出流量和方 向。
罗茨流量计培训教材
罗茨流量计培训教材
罗茨腰轮流量计简称腰轮流量计，主要用于对管道中液
体流量进行连续或间歇测量的高精度计量仪表。
它具有精度高、可靠性好、重量轻、寿命长、运行噪声低、安装使用方便等特点。
图345罗茨流量计及其工作原理
工作原理:
（如图所示）被测气体进入仪表进气口后，会在仪表腔内形成压力差，从而使叶轮转动，而定时齿轮会与叶轮同步反向转动。
叶轮每旋转一周就会有固定体积流量从出口排出。
这样，
通过精密的齿轮传动，就可以将叶轮的旋转转换成固定体积的气体流过。
齿轮的转动经磁耦合器传递给记数器, 所以计数器就可以计量流过的气体体积。
LL型罗茨流量计的基本知识入门讲解
LL型罗茨流量计的基本知识入门讲解LL型罗茨流量计就是人们常说的气体腰轮流量计。
在气体的测量上可以说是独树一帜的。
由于其测量的特性非常的精密，而且操作安装简单，活跃在各大工业领域当中。
腰轮流量计已存在了一个世纪以上，它的结构可以说在许多方面是从泵、风机或压缩机原理的扩展而发展起来的，1930年，腰轮流量计已在油罐车、油库和小的输送管道上进行石油液体的准确计量了。
工作原理是利用测量元件两个腰轮，把流体连续不断的分割成单个的体积部分，利用驱动齿轮和计数指示机构计量出流体总体积量。
它有两个腰轮(酷似8字形)状的共辄转子，分别控制在各自的转轴上，有一个腰轮转动，另一个就跟着(齿轮联接)反向转动，相互间始终保持着一条线接触(准确说是接近) ，既不能相互卡住，又不能有泄漏间隙。
当有气体通过流量计时，在流量计进出口气体压力差的作用下，两腰轮将按如图方向旋转。
当在进气口充入气体时，两个腰轮都向外转。
当下边的腰轮放横(水平状态)时，在它下边存有一定体积量的气体，连续转动时，一定体积量的气体从排气口进入。
上边的腰轮将进来的气体存入上腔中，并准备将气体送出排气口。
当进气压力高于排气压力时，两个腰轮将连续转动，一次次地排出气体。
当两个腰轮各完成一周的转动时所排出的气体为一回转量v。
在腰轮转轴上带动一副蜗轮副和一套变速齿轮组合传送到计数装置进行累计流量计量。
腰轮流量计由壳体、腰轮转子组件(即内部测量元件)、驱动齿轮与计数指示组件等构成。
腰轮的组成有两种，一种是只有一对腰轮，此种为普通腰轮流量计。
另一种是由两对互成45。
角的组合腰轮，此种称为45。
角组合式腰轮流量计。
普通腰轮流量计运行时产生的振动较大，组合式腰轮流量计振动小，适合用于大流量计量。
气体腰轮流量计与膜式煤气表、气体涡轮流量计一样，也是精确测量气体流量的仪表。
仪表基于容积式测量原理，其特点是精确度高、范围度大、结构紧凑坚固、入口无需直管段、使用寿命长，适于安装在环境狭窄的场合，在严酷的气候条件下精确测量负荷变动大的气体流量。
流量计基础知识培训
各类流量计的基本工作原理
➢ 速度式流量计
电磁流量计
测量原理及优缺点：
电磁流量计是利用电磁感应原理制成的流量 测量仪表，可用来测量导电液体体积流量（流 速）。
优点：几乎没有压力损失，内部无活动部件， 用涂层或衬里容易解决腐蚀性介质流量的测量。 检测过程中不受被测介质的温度、压力、密度、 粘度、及流动状态等变化的影响，没有测量滞后 现象。
流体粘度 流体运动过程中阻滞剪切变形的粘滞力与流体的速度梯度和
接触面积成正比，并与流体粘性有关，其数学表达式为：
F :粘滞力；A :接触面积； du/dy：流体垂直于速度方向的速度 梯度；
：表征流体粘性的比例系数。
F A du
dy
雷诺数：
雷诺数是流体流动的惯性力与粘滞力之比，表示为：
Re：雷诺数（无量纲数）；
ISA1932喷嘴
13
各类流量计的基本工作原理
➢ 差压式流量计
孔板流量计
节流元件： 标准节流元件的结构形式：
III. 文丘里管
文丘里管有两种标准型式：经典文丘里管 与文丘里喷嘴。文丘里管压力损失最低，有较 高的测量精度，对流体中的悬浮物不敏感，可 用于污脏流体介质的流量测量，在大管径流量 测量方面应用的较多。但尺寸大、笨重，加工 困难，成本高，一般用在有特殊要求的场合。
7
流量的基本知识
流量范围： 流量范围指流量计可测的最大流量与
最小流量的范围。
允许误差和精度等级： 流量仪表在规定的正常工作条件下允许的最
大误差，称为该流量仪表的允许误差，一般用最 大相对误差和引用误差来表示。
量程和量程比： 流量范围内最大流量与最小流量值之差称为流
量计的量程。最大流量与最小流量的比值称为量程 比，亦称流量计的范围度。
流量计培训课件[1]
2、指示在零下。其原因为：（1）高低压管路反接；（2）信号线 路反接；（3）高压侧管路严重泄漏或破裂。
其对应处理方法为：（1）检查并正确连接好；（2）检查并正确连 接好；（3）换件或换管道。
流量计培训课件[1]
流量计培训课件[1]
2.1.2楔形孔板 楔形孔板的结构如图所示。其检测件为V形, 设计合适 时节流件上下游无滞流区, 不会使管道堵塞, 取压方式未标准化。 1-高压取压口；2-低压取压口；3-测量管；4-楔形孔板；5-法兰
流量计培训课件[1]
2.1.3标准孔板 又称同心直角边缘孔 板，其轴向截面如图4.2所示。孔板是 一块加工成圆形同心的具有锐利直角 边缘的薄板。孔板开孔的上游侧边缘 应是锐利的直角。标准孔板有三种取 压方式: 角接、法兰及D-D/2取压；如 图4.3所示。为从两个方向的任一个方 向测量流量，可采用对称孔板，节流 孔的两个边缘均符合直角边缘孔板上 游边缘的特性，且孔板全部厚度不超 过节流孔的厚度。
流量计分类
测量流体流量的仪表统称为流量计或流量表．流量计是工业测量中重要 的仪表之一．随着工业生产的发展，对流量测量的准确度和范围的要求 越来越高，流量测量技术日新月异．为了适应各种用途，各种类型的流 量计相继问世。目前已投入使用的流量计已超过100种。从不同的角度 出发，流量计有不同的分类方法。常用的分类方法有两种，一是按流量 计采用的测量原理进行归纳分类: 二是按流量计的结构原理进行分类。 一、按测量原理分类 (1)力学原理: 属于此类原理的仪表有利用伯努利定理的差压式、转子 式；利用动量定理的冲量式、可动管式；利用牛顿第二定律的直接质量 式；利用流体动量原理的靶式；利用角动量定理的涡轮式；利用流体振 荡原理的旋涡式、涡街式；利用总静压力差的皮托管式以及容积式和堰、 槽式等等。
