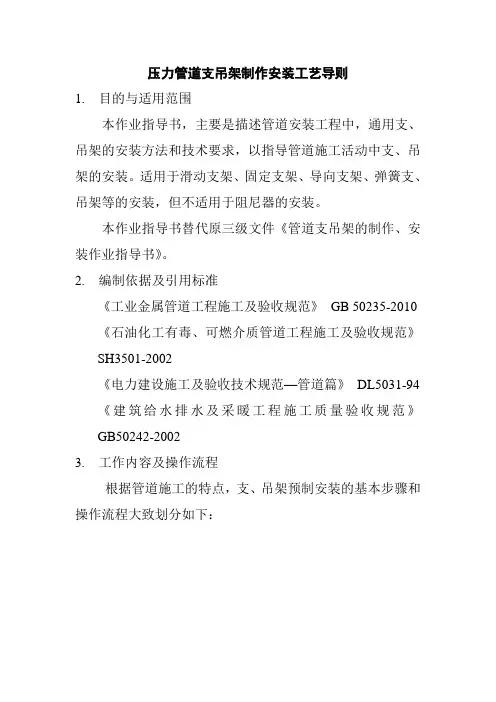

压力管道支吊架制作安装工艺导则

压力管道支吊架制作安装工艺导则

压力管道支吊架制作安装工艺导则1.目的与适用范围本作业指导书,主要是描述管道安装工程中,通用支、吊架的安装方法和技术要求,以指导管道施工活动中支、吊架的安装。

适用于滑动支架、固定支架、导向支架、弹簧支、吊架等的安装,但不适用于阻尼器的安装。

本作业指导书替代原三级文件《管道支吊架的制作、安装作业指导书》。

2.编制依据及引用标准《工业金属管道工程施工及验收规范》GB 50235-2010 《石油化工有毒、可燃介质管道工程施工及验收规范》SH3501-2002《电力建设施工及验收技术规范—管道篇》DL5031-94 《建筑给水排水及采暖工程施工质量验收规范》GB50242-20023.工作内容及操作流程根据管道施工的特点,支、吊架预制安装的基本步骤和操作流程大致划分如下:先决条件检查支、吊架预制支、吊架焊接现场定位放线钢筋探测与钻孔底板固定支、吊架安装支、吊架调整4.操作程序及技术要求4.1 先决条件检查4.1.1 支、吊架预制安装所使用的设计图纸、标准规范等技术文件应完整、齐全,且是有效版本。

4.1.2支、吊架所用材料、安装件和附着件应是设计图纸规定的材质、规格和型号,并有供货商提供的合格证和订货单位签署的验收合格证,且经外观检查合格,不合格者不得使用。

4.2 支、吊架预制4.2.1 支、吊架预制所用的碳钢材料可以采用砂轮机切割、锯割或氧-乙炔切割,不锈钢材料可以用砂轮切割、锯割或等离子切割,所有切割的切口均需打磨平整。

4.2.2 支、吊架预制所用的槽钢、工字钢、H钢、扁钢、角钢等材料,如有弯曲,应该调直,如果是扭曲或折弯的材料,扭曲和折弯部分应予切除。

4.2.3 支、吊架无论是单个部件或两个以上部件组成,每个部件不可拼接,必须拼接时,应该用连接板过渡,连接板的尺寸应能保证焊缝长度≥100mm。

4.2.4 预制支、吊架的根部构件应留有调节余量,该余量应有标志,以便在安装现场按需要进行切割调整。

4.2.5 支、吊架预制加工完毕后,应及时进行手工除锈或喷砂除锈、并按设计要求涂刷底漆(不锈钢部件除外)。

高压细水雾灭火系统施工方案

高压细水雾灭火系统施工方案

高压细水雾系统施工方案编制单位:XXXXXXXXXXXXXXXXXXX编制人:审核人:审定人:编制日期:XXXX年X月XX日目录一、总则 (1)1.系统简述 (1)2.编制依据 (1)二、系统的组成、产品技术条件及参数、工作原理 (2)1.系统组成 (2)2.产品技术条件及参数 (2)三、系统工作原理 (4)1.开式系统工作原理 (4)2.闭式湿式系统工作原理 (4)四、系统的操作 (6)1.系统自动启动 (6)2.系统手动电气启动 (6)3.系统的机械应急启动 (6)4.系统恢复 (6)五、系统主要施工工艺和方法 (7)1.高压泵组的安装 (7)2.高压区域阀组及阀箱安装 (10)3.细水雾喷头安装 (11)4.管道及管道附件的安装 (11)5.管路系统的水压强度试验、气压严密性试验 (16)6.管路系统吹扫 (17)7.系统开通调试 (18)六、项目实施进度计划 (22)七、质量保证措施 (26)八、安全、文明施工保证措施 (29)九、拟用于本工程的施工设备 (37)十、施工人员编制 (38)◆附图一:支吊架式样图◆附图二:管道支吊架安装图◆附图三:高压细水雾施工进度计划◆附图四:质量保证组织机构图◆附图五:项目安全组织机构图◆附图六:细水雾施工人员组成图◆附表一:细水雾管道焊接工艺指导书一、总则1.系统简述本工程按泵组式单管组合分配系统进行设计.系统设计流量根据最大防护区域同时动作喷头流量来计:流量Q=257.6L/min,系统设计工作压力根据最不利点喷头的最低设计工作压力(10Mpa)计算来定。

系统持续喷雾时间不小于30min。

开式系统的响应时间不大于30s。

系统保护范围:二层计算机中心三层、四层除空调机房,弱电间和强电间以外的档案业务及技术用房。

库房采用开式分区淹没保护系统,其余采用全淹没开式系统。

系统组成:高压细水雾泵组、细水雾喷头、过滤器、区域控制阀组、不锈钢管道等组成。

高压细水雾灭火系统的管网系统必须采用具有很强抗锈蚀能力的不锈钢管,因为一旦出现锈蚀,管路上的锈蚀淤积物就会堵塞喷头,导致系统失效。

高压细水雾施工方案

高压细水雾施工方案

高压细水雾施工方案一、施工前准备施工现场勘察:了解现场环境,评估施工难度和风险,制定相应的施工安全措施。

材料准备:采购所需的高压水泵、喷头、喷嘴、管道等材料,确保材料质量符合标准。

施工队伍组织:组建专业的施工队伍,明确各岗位职责,确保施工过程中的协作与沟通。

二、配置高压水泵根据现场需求和喷雾覆盖范围,选择合适的高压水泵型号。

安装水泵基础,确保水泵稳定且便于维护。

连接电源和水源,测试水泵运行状态,确保正常工作。

三、安装喷头和喷嘴根据喷雾要求,选择合适的喷头和喷嘴型号。

在适当的位置安装喷头和喷嘴,确保喷雾范围覆盖目标区域。

紧固喷头和喷嘴,防止松动或脱落。

四、建立管道系统设计合理的管道布局,确保水源能够顺畅地输送到各个喷头和喷嘴。

选择合适的管材和连接方式,进行管道安装。

进行管道试压,检查管道连接处是否严密无泄漏。

五、施工步骤按照预先设计的施工方案,逐步进行各个施工环节。

严格控制施工质量,确保每个施工环节符合设计要求。

及时处理施工过程中出现的问题,确保施工进度不受影响。

六、调试喷头和喷嘴在施工完成后,对喷头和喷嘴进行调试,确保喷雾效果达到预期。

调整喷头和喷嘴的角度和位置,使喷雾更加均匀和密集。

七、设置喷雾范围根据实际需求,设置合适的喷雾范围,确保目标区域得到充分覆盖。

通过调整喷头和喷嘴的数量和位置,实现喷雾范围的精确控制。

八、调节水泵压力根据喷雾范围和效果要求,调节水泵的压力,确保喷雾的均匀性和穿透力。

通过调节水泵的压力开关或控制系统,实现水泵压力的精确控制。

九、进行施工在完成上述准备和调试工作后,开始进行高压细水雾施工。

确保施工过程中操作规范、安全,防止发生意外事故。

实时监控喷雾效果,根据实际情况进行调整和优化。

十、持续监测在施工过程中和施工完成后,持续监测喷雾效果和水泵运行状态。

定期对设备进行维护和保养,确保设备长期稳定运行。

收集施工过程中的数据和信息,为后续施工提供参考和改进方向。

通过以上施工方案的详细规划和实施步骤,可以确保高压细水雾施工项目的顺利进行和高质量完成。

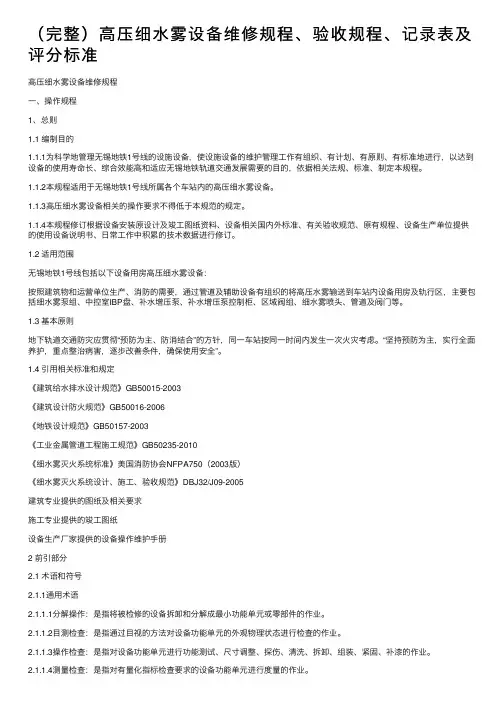

(完整)高压细水雾设备维修规程、验收规程、记录表及评分标准

(完整)高压细水雾设备维修规程、验收规程、记录表及评分标准

(完整)⾼压细⽔雾设备维修规程、验收规程、记录表及评分标准⾼压细⽔雾设备维修规程⼀、操作规程1、总则1.1 编制⽬的1.1.1为科学地管理⽆锡地铁1号线的设施设备,使设施设备的维护管理⼯作有组织、有计划、有原则、有标准地进⾏,以达到设备的使⽤寿命长、综合效能⾼和适应⽆锡地铁轨道交通发展需要的⽬的,依据相关法规、标准、制定本规程。

1.1.2本规程适⽤于⽆锡地铁1号线所属各个车站内的⾼压细⽔雾设备。

1.1.3⾼压细⽔雾设备相关的操作要求不得低于本规范的规定。

1.1.4本规程修订根据设备安装原设计及竣⼯图纸资料、设备相关国内外标准、有关验收规范、原有规程、设备⽣产单位提供的使⽤设备说明书、⽇常⼯作中积累的技术数据进⾏修订。

1.2 适⽤范围⽆锡地铁1号线包括以下设备⽤房⾼压细⽔雾设备:按照建筑物和运营单位⽣产、消防的需要,通过管道及辅助设备有组织的将⾼压⽔雾输送到车站内设备⽤房及轨⾏区,主要包括细⽔雾泵组、中控室IBP盘、补⽔增压泵、补⽔增压泵控制柜、区域阀组、细⽔雾喷头、管道及阀门等。

1.3 基本原则地下轨道交通防灾应贯彻“预防为主、防消结合”的⽅针,同⼀车站按同⼀时间内发⽣⼀次⽕灾考虑。

“坚持预防为主,实⾏全⾯养护,重点整治病害,逐步改善条件,确保使⽤安全”。

1.4 引⽤相关标准和规定《建筑给⽔排⽔设计规范》GB50015-2003《建筑设计防⽕规范》GB50016-2006《地铁设计规范》GB50157-2003《⼯业⾦属管道⼯程施⼯规范》GB50235-2010《细⽔雾灭⽕系统标准》美国消防协会NFPA750(2003版)《细⽔雾灭⽕系统设计、施⼯、验收规范》DBJ32/J09-2005建筑专业提供的图纸及相关要求施⼯专业提供的竣⼯图纸设备⽣产⼚家提供的设备操作维护⼿册2 前引部分2.1 术语和符号2.1.1通⽤术语2.1.1.1分解操作:是指将被检修的设备拆卸和分解成最⼩功能单元或零部件的作业。

高压细水雾系统施工规程

高压细水雾系统施工规程

上海亚泰消防工程有限公司高压细水雾系统施工规程本规程适用于亚泰消防工程有限公司高压细水雾系统的施工,对违规操作所造成的损失由违规方负责。

1. 施工准备1.1高压细水雾系统的施工人员应通过专业培训、考核合格,持证进行施工;1.2施工前配备必要的机具、量具和工具;1.3对采用的组件、管件、管材及其他设备材料施工前进行检验,符合设计要求和高压细水雾系统质量保证大纲的规定,相关的检测报告、质量证明书、合格证和检验等记录应保持;1.4施工前预制图、施工图等有关技术文件齐全,施工人员熟悉施工图纸,明确施工要求及注意事项;1.5施工现场清理干净,保持适宜的施工环境。

2.施工过程2.1施工流程:(见后面高压细水雾灭火系统施工流程);2.2管路施工2.2.1管路的预制a. 管路预制须在工场按预制图要求进行;b. 管材、管件所用的材料符合质量保证大纲的规定,管路采用的冷切割方式(诸如带锯、可低温冷却带金属刀片切割设备、割管机等),不允许用砂轮片切割,不允许损伤钢管材质,切割后应去除锯屑、毛刺;c. 施工前矫直管材,管道按照要求清除干净,封堵开口等必要的防护,至安装完成不允许管道内有杂质、异物;d. 管路宜采用弯管方式,弯管半径不小于管外径二倍,不宜采用弯头焊接,弯管后不得有裂痕、变径、变形等现象;e. 在卡套不宜连接的工况下才能采取管件的焊接,焊接使用的设备、工装及夹具要符合焊接所需的基本要求,管道焊接采用氩弧焊,管内充氩气并焊透,具体焊接过程参见《高压细水雾不锈钢管道焊接工艺规程》,批量生产时每周一次抽样送检,焊后按技术要求表面处理,清除管道杂质进行防护;f. 管径小于等于28mm时还适用螺纹卡套或扩口式卡套的方式接管,当管径大于28mm时还适用焊接活接方式接管或无螺纹液压卡套连接,具体按照工程实际情况配合使用;g. 零部件加工制作应采用适宜的设备、工具和工装夹具,保证加工质量;h. 管路连接后不能减小过水横断面面积;i. 支架和吊架预制符合施工图和图集的要求,表面不允许有锐角、毛刺、锈斑等缺陷;j. 预制零部件应有标识和搬运防护措施。

高压细水雾灭火系统施工与方案

高压细水雾灭火系统施工与方案

上海轨道交通11号线交通大学站工程高压细水雾系统施工方案编制单位:上海建工二建集团有限公司编制人:编制日期:2012年10月17日目录一、总则 (3)1.系统简述 (3)2.编制依据 (3)二、系统的组成、产品技术条件及参数、工作原理 (4)1.系统组成 (4)2.产品技术条件及参数 (4)三、系统工作原理 (5)1.开式系统工作原理 (5)四、系统的操作 (7)1.系统自动启动 (7)2.系统手动电气启动 (7)3.系统的机械应急启动 (7)4.系统恢复 (7)五、系统主要施工工艺和方法 (8)1.高压区域阀组及阀箱安装 (8)2.细水雾喷头安装 (8)3.管道及管道附件的安装 (9)4.管路系统的水压强度试验、气压严密性试验 (13)5.管路系统吹扫 (14)6.系统开通调试 (15)七、质量保证措施 (17)六、安全、文明施工保证措施 (19)九.用于本工程的施工设备 (23)附表一.细水雾焊接工艺指导书 (29)◆附图一:支吊架式样图◆附图二:管道支吊架安装图◆附图三:高压细水雾施工进度计划◆附图四:质量保证组织机构图◆附图五:项目安全组织机构图◆附图六:细水雾施工人员组成图◆附表一:细水雾管道焊接工艺指导书一、总则1.系统简述本工程按泵组式单管组合分配系统进行设计.系统设计工作压力根据最不利点喷头的最低设计工作压力(10Mpa)计算来定。

系统持续喷雾时间不小于30min。

开式系统的响应时间不大于30s。

系统保护范围:系统组成:高压细水雾泵组、细水雾喷头、过滤器、区域控制阀组、不锈钢管道等组成。

高压细水雾灭火系统的管网系统必须采用具有抗锈蚀能力的不锈钢管,因为一旦出现锈蚀,管路上的锈蚀淤积物就会堵塞喷头,导致系统失效。

管网系统的清洁程度对于高压细水雾灭火系统来说是至关重要的,因此管道安装好后必须严格进行冲洗、试压、吹扫。

管道安装均采用氩弧焊。

2.编制依据●《细水雾灭火系统设计、施工、验收规范》 DBJ01-74-2003(北京市地方性标准)●《建筑给水排水及采暖工程施工质量验收规范》 GB50242-2002●《工业金属管道工程施工及验收规范》 GB50235-97●《自动喷水灭火系统设计规范》 GB50084-2001(2005年版)●《现场设备、工业管道焊接工程施工及验收规范》GB50236-98●经国家固定灭火系统和耐火构件质量监督检验中心检测的型式检验报告及相关资料word资料二、系统的组成、产品技术条件及参数、工作原理1.系统组成泵组式细水雾灭火系统由高压主泵、备用泵、稳压泵、电磁阀、过滤器、泵控制柜、水箱组件、区域阀箱组件、高压细水雾喷头(开式)、火灾报警控制系统及补水增压泵、储水水箱、不锈钢管道等部件组成。

  1. 1、下载文档前请自行甄别文档内容的完整性,平台不提供额外的编辑、内容补充、找答案等附加服务。
  2. 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
  3. 3、如文档侵犯您的权益,请联系客服反馈,我们会尽快为您处理(人工客服工作时间:9:00-18:30)。

1.5 施工前要有施工员书面技术、质量、安全交底,施工前预制图、施工图等有关技术文
件齐全, 施工人员熟悉施工图纸,明确施工要求及注意事项。
1.6 施工现场清理干净,保持适宜的施工环境。
2. 常用支吊架选择
2.1 管道支吊架应尽量采用标准管卡、管托和管吊,其制作安装要求按照设计图纸及厂家
操作说明进行。
应对焊工进行资格审查,其施焊钢种、焊接方法、焊接位置应与焊工所持有合格证合格项
目相符,对于焊接质量连续不佳的持证焊工(焊接一次合格率低于 80%)应停止焊接,重
新培训考试合格后方可上岗施焊。
1.3 施工前配备必要的机具、量具和工具:
1.3.1 机具:型材切割机、台钻、电焊机、冲击电钻等;
1.3.2 量具:水平尺、直尺、钢卷尺、划规、划针等;
上海亚泰消防工程有限公司
高压细水雾管道支吊架施工工艺规程
本规程适用于亚泰消防工程有限公司高压细水雾管道支吊架的施工,对违规操作所造
成的损失由违规方负责。
1. 施工准备
1.1 高压细水雾系统的施工人员应通过专业培训、考核合格,持证进行施工。
1.2 严格控制焊接资格,参加施工的焊工必须持有劳动部门颁发的资格证书,上岗施焊前
1.3.3 工具:铁锤、板手、样冲、电钻、各类钻头及虎钳夹具,氧割器具等。
1.4 对采用管道支吊架的材料、焊材、焊接气体等设备材料施工前进行检验,符合设计要
求和本规程的规定,相关的检测报告、质量证明书、合格证和检验等记录应保持一致;型
钢等材料外观表面应平整,厚度均匀,无明显伤痕、裂纹、弯曲、锈蚀等质量缺陷。
拉线的方法在墙上或柱子上画出每个支架的位置。 3.3.3 采用埋入式安装的管道支吊架,应配合土建预留孔洞,埋设支架横梁前应先消除洞 内的碎砖及灰尘,用水将洞浇湿冲洗干净,调整支架横梁长度呈水平,顶面与管子中心线 平行,用水泥砂浆或不低于结构标号的混凝土饱满填实,埋入深度应符合设计要求或有关 标准图的规定。 3.3.4 采用焊接式安装的管道支吊架,应在钢筋混凝土构件上预埋钢板,然后施焊固定。 3.3.5 采用膨胀螺栓安装的管道支吊架,先在墙壁上按支吊架螺栓的位置钻孔,然后将套 管套在螺栓上,带上螺母一起打入孔内,拧紧螺母即可紧固膨胀螺栓,然后将支架安装在 螺栓上用螺母固定,安装时注意应使膨胀螺栓受剪切力。 3.2.6 沿柱敷设的管道的管道支吊架可采用包柱式安装,先在柱子上划出支架定位线,再 将线翻到柱子的其它几个方面,安装时用长螺杆将支架角铁或槽钢穿连在一起,边紧固螺 母边调整支架的高度和水平,使支架的上表面平齐柱上的定位线直至完全固定。 3.2.7 管道末端处应采用支吊架固定,支吊架的位置应不影响喷头的喷雾效果,支吊架与 喷头间的管道的长度不应大于 250mm。 3.2.8 在选用管道支架时除满足有关规范规定外还必须防止管道沿线方向的晃动,即直管 段固定支架间距应不超过 10m,并应在管道转弯处加装固定支架。 3.2.9 吊杆支架的安装要求: a、吊杆支架不能作为固定支架使用,设置的条件:水平管的垂直安装高度不应大于 0.5m 且应安装在固定支架之间,吊架间距应按照上述规定的支架间距; b、当管道设置标高与建筑顶板距离超过 0.5m 时(0.8~1.2m),管段中的固定支架间距不易 超过 3~4m,吊杆支架应安装在其范围内,同时满足上述规定的支架间距; c 、 吊 杆 支 架 详 图 可 参 考 国 家 标 准 图 集 03S402-146 《 胀 锚 螺 栓 固 定 单 管 吊 架 图 》 和 03SR417-2/19《管部件:悬吊管夹(一)》进行安装。 3.2.10 管道安装时不宜使用临时支吊架,当使用临时支吊架时,不得与正式支吊架位置冲 突,不得直接焊在管道上并应有明显标记,在管道安装完毕后应予拆除。 3.2.11 固定支架采用不锈钢螺栓时应在与角铁之间加装橡胶垫片等防腐措施。 3.2.12 管道与支吊架的安装应有良好的防震性能,安装时请在每个吊架与管位之间用 3mm 橡胶板隔开并用 U 型螺栓紧固; 3.2.13 管道支吊架安装位置应准确,及时固定和调整管道支吊架,安装平整牢固,成排支 架应排列整齐,支吊架与管道应接触紧密。 3.2.14 管道安装完毕后应按设计文件规定逐个核对支3.0
2.3 管道支吊架安装图
3. 施工过程 3.1 施工流程:(见后面支吊架施工流程)。 3.2 管道支吊架制作 3.2.1 管道支吊架一般用型钢制作,制作前首先检查钢材的钢号及规格应符合图纸或有关 标准图的要求,加工前对进场的钢材进行调直和校正。 3.2.2 下料前先在材料上用划规、划针、石笔等划线,划出的线应平整清晰,需要钻孔的 材料,先在光滑的一面上画出十字中心线,用样冲冲出中心孔,需加弯曲的材料应先放样 画出弯曲线样。 3.2.3 制作支吊架材料采用机械切割下料,钻孔采用台钻或手钻加工,加工时将钻头中心 对准钻孔中心,将工件放平,选用的钻头大小要合适。批量加工时先加工样板,用杆件试 穿后夹紧集中加工,钻孔后用锉刀将毛边锉平。 3.2.4 管卡、吊杆等部件的螺纹宜用车床等机械加工,当数量较少时也可用圆板牙进行手 工套丝;但加工出来的螺纹应光洁整齐,无断丝和毛刺等缺陷,加工好的螺纹用标准螺母 进行试装。 3.2.5 管卡宜用镀锌或不锈钢成型件,当无成型件时可用扁钢制作,其内圆弧部分应与管 道外径相符。 3.2.6 对于需要组装焊接的管道支吊架各部件应在组焊前校核其尺寸,确认无误后再进行 组对和点焊,点焊成型后用角尺或标准样板校核组对角度并在工作台上整形,最后完成所 有焊缝的焊接,焊缝高度及施焊遍数必须符合设计和规范,支架焊缝必须双面施焊,不得 漏焊、单面焊。 3.2.7 制作好的支架应及时涂刷防锈漆或镀锌,送往安装,安装时应先进行质量检查,检 查内容包括:材料的规格、成型支架总尺寸、焊接部位外观质量、防腐涂层质量、质量不 符合要求的不得安装。 3.2.8 管道支吊架的防腐油漆种类和涂刷遍数符合设计要求,无特殊要求的支吊架除锈后 应涂刷底漆和面漆各一次,外观检查油漆应附着良好,油膜厚度均匀,色泽一致,无脱皮、 起泡和漏涂缺陷。 3.3 管道支吊架安装 3.3.1 管道支吊架的安装除应符合本规程规定外,还应符合设计文件、产品技术文件和国 家现行有关标准的规定。 3.3.2 管道支吊架安装时首先根据设计需要定出各支架的轴线位置,再按管道的标高测出 各支架轴线位置的等高线,然后根据两支架间的距离和设计坡度算出支架的高度差,再用
管道支吊架施工流程 签订合同
技术、施工交底 施工准备 现场测绘 组织材料
支吊架制作 支吊架安装 支吊架检查
交接
上海亚泰消防工程有限公司 2011 年 12 月
2.2 管道固定采用支吊架固定并满足强度要求,管道支吊架一般常用角钢或槽钢加 U 形卡
箍,支架的间距可根据实际情况调整并不大于下表规定的安装间距:
管道外径(mm) 12
22
28
34
42
48
60
公称直径
DN10 DN15 DN20 DN25 DN32 DN40 DN50
距离(m)
1.5
1.5
1.8
2.0
道支吊架安装记录”。 4. 注意事项 4.1 管道支吊架下料后两端进行导角打磨。 4.2 管道支吊架的螺栓孔只允许用台钻打孔,不准气焊割孔,支吊架的孔中心到边为 25 毫 米。 4.3 制作后的支吊架,暂不安装时应放在专用场地或材料库内,合金钢支、吊架应有材质 标记。 4.4 角钢支架的丝杆外露长度不得超过角钢底部,槽钢支架的丝杆外露长度不得超过 25 毫 米。 4.5 安装后的管道支吊架不得用于吊拉负荷或脚手支撑。 4.6 若管道穿梁安装时,穿梁处可作为一个吊架考虑。 4.7 穿越建筑伸缩缝处加装的高压金属软管的两端应各设置一支吊架。 4.8 固定支架不可支承在非承重墙或多孔砖墙面上,应该固定在建筑构件上。 4.9 管道支吊架长度在制作时必须把装修吊顶的高度考虑进去。 4.10 管道与管道之间的接口焊缝不能置于管道支吊架上,需距离支吊架大于 150-200mm。 5. 参考标准及规范 GB50235-2010《工业金属管道工程施工规范》 2011 沪 S/T-308《亚泰高压细水雾灭火系统选用及安装》 GB/T19867.1-2005《电弧焊焊接工艺规程》 03S402《室内管道支架及吊架》 03SR417-2《装配式管道吊挂支架安装图》 GB/T17116.1-1997《管道支吊架 第 1 部分 技术规范》 GB/T17116.2-1997《管道支吊架 第 2 部分 管道连接部件》 GB/T17116.3-1997《管道支吊架 第 3 部分 中间连接件和建筑结构连接件》 GB/T706-2008《热轧型钢》 GB/T8110-2008《气体保护电弧焊用碳钢、低合金钢焊丝》 GB/T 985.1-2008《气焊、焊条电弧焊、气体保护焊和高能束焊的推荐坡口》 GB/T12467.1-2009《金属材料熔焊质量要求 第 1 部分:质量要求相应等级的选择准则》 GB/T12467.2-2009《金属材料熔焊质量要求 第 2 部分:完整质量要求》 GB/T12467.3-2009《金属材料熔焊质量要求 第 3 部分:一般质量要求》 GB/T12467.4-2009《金属材料熔焊质量要求 第 4 部分:基本质量要求》
