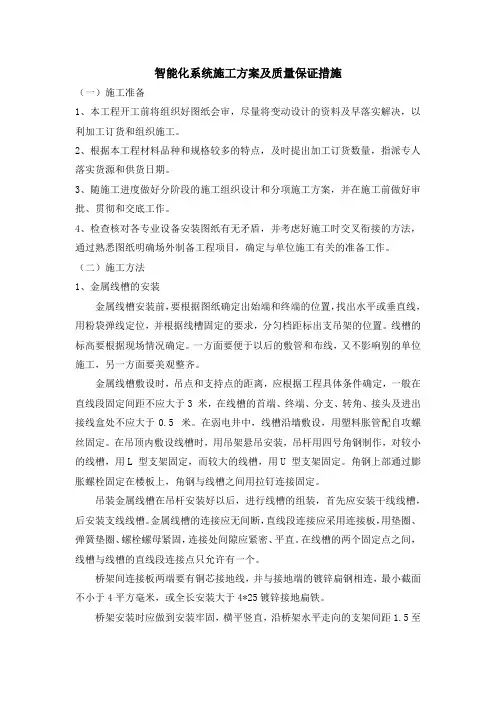

智能化系统施工方案及质量保证措施(一)施工准备1、本工程开工前将组织好图纸会审,尽量将变动设计的资料及早落实解决,以利加工订货和组织施工。
2、根据本工程材料品种和规格较多的特点,及时提出加工订货数量,指派专人落实货源和供货日期。
3、随施工进度做好分阶段的施工组织设计和分项施工方案,并在施工前做好审批、贯彻和交底工作。
4、检查核对各专业设备安装图纸有无矛盾,并考虑好施工时交叉衔接的方法,通过熟悉图纸明确场外制备工程项目,确定与单位施工有关的准备工作。
(二)施工方法1、金属线槽的安装金属线槽安装前,要根据图纸确定出始端和终端的位置,找出水平或垂直线,用粉袋弹线定位,并根据线槽固定的要求,分匀档距标出支吊架的位置。
线槽的标高要根据现场情况确定。
一方面要便于以后的敷管和布线,又不影响别的单位施工,另一方面要美观整齐。
金属线槽敷设时,吊点和支持点的距离,应根据工程具体条件确定,一般在直线段固定间距不应大于3 米,在线槽的首端、终端、分支、转角、接头及进出接线盒处不应大于0.5 米。
在弱电井中,线槽沿墙敷设,用塑料胀管配自攻螺丝固定。
在吊顶内敷设线槽时,用吊架悬吊安装,吊杆用四号角钢制作,对较小的线槽,用L 型支架固定,而较大的线槽,用U 型支架固定。
角钢上部通过膨胀螺栓固定在楼板上,角钢与线槽之间用拉钉连接固定。
吊装金属线槽在吊杆安装好以后,进行线槽的组装,首先应安装干线线槽,后安装支线线槽。
金属线槽的连接应无间断,直线段连接应采用连接板,用垫圈、弹簧垫圈、螺栓螺母紧固,连接处间隙应紧密、平直。
在线槽的两个固定点之间,线槽与线槽的直线段连接点只允许有一个。
桥架间连接板两端要有铜芯接地线,并与接地端的镀锌扁钢相连,最小截面不小于4平方毫米,或全长安装大于4*25镀锌接地扁铁。
桥架安装时应做到安装牢固,横平竖直,沿桥架水平走向的支架间距1.5至3米,垂直安装支架间距不大于2米,吊支架左右偏差应不大于10毫米,高低偏差不大于5毫米。
智能化系统安装方案方针与技术措施

智能化系统安装方案与技术措施一、监控系统1.1系统构成本方案采用数字化的监控系统,系统主要由彩色摄像机、视频编解码器、视频管理服务器、数据管理服务器、网络存储设备、监视器及相关软件等组成。
整个系统中从功能上大致分存储设备、管理设备、前端设备、传输设备。
1.2前端摄像机视频监控系统采用固定枪机、半球机、智能高速球机、隐蔽摄像机相结合的方式,可以充分体现球机的灵活性,固定摄像机的准确性,半球机的美观性,隐蔽摄像机的隐蔽性,彩色摄像机的高层次感和可观察性。
传输设备传输设备由编、解码器及网络交换机组成。
系统视频图像经过编码器进行H.264/MPEG4/MJPEG编码格式编码之后,输出了2路数据流,其中一路为基于UDP的组播实时流,传输至后端网络后可供后端VC客户端直接调阅查看和通过解码器输出到电视墙上;而另一路使用基于TCP的iSICI存储流,经过交换机以数据块的形式直接写入IPSAN中。
整个系统中,视频流在网络上的传送是不需要流媒体服务器转发的,视频图像显示延时不超过300ms,这样保证在图像时延上满足本次监控系统的要求。
1.3管理设备本工程的管理设备即为服务器及各授权的工作站。
通过操作工作站上的监视系统软件,控制解码器的输出监视视频。
1.4监视显示设备本工程的显示设备分为二组,一组设置为液晶监视器组成的电视墙及一组设置为液晶监视器组成的显示单元,电视墙位于一层安保监控中心及监视显示单元位于一层羁押监控室,系统通过同轴电缆将解码器的视频信号传输至该显示单元。
1.5电源系统电源由机房工程系统提供AC220V UPS电源到计算机中心以及各层弱电井的配电箱。
前端摄像机电源由弱电井的UPS配电箱供给。
2、系统业务流程本次解决方案采用IP智能监控系统,借鉴NGN(下一代通讯网络)架构,采用视频流控制和承载交换相分离的机制,可以高质量的实现各种监控业务,包括实时监控、视频信息存储及历史视频流回放等。
其中VM视频管理服务器是整个系统的信令控制和管理核心,所有监控的控制流都由VM视频管理服务器处理。
