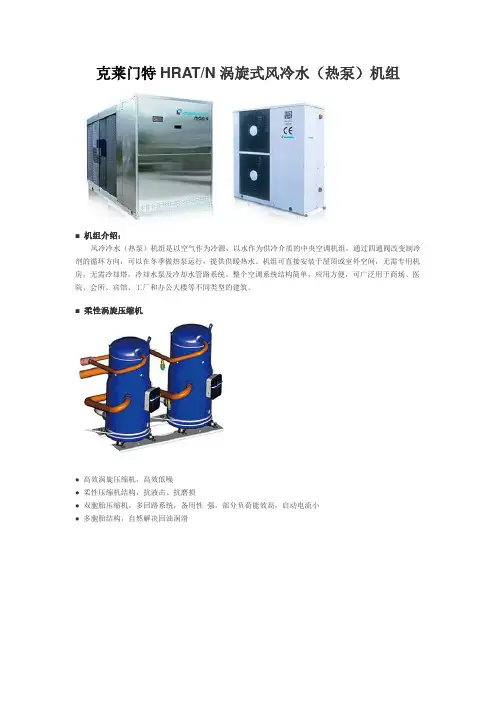

克莱门特HRAT/N涡旋式风冷水（热泵）机组■ 机组介绍：风冷冷水（热泵）机组是以空气作为冷源，以水作为供冷介质的中央空调机组，通过四通阀改变制冷剂的循环方向，可以在冬季做热泵运行，提供供暖热水。
机组可直接安装于屋顶或室外空间，无需专用机房，无需冷却塔，冷却水泵及冷却水管路系统。
整个空调系统结构简单，应用方便，可广泛用于商场、医院、会所、宾馆、工厂和办公大楼等不同类型的建筑。
■ 柔性涡旋压缩机●高效涡旋压缩机，高效低噪●柔性压缩机结构，抗液击、抗磨损●双胞胎压缩机，多回路系统，备用性强，部分负荷能效高，启动电流小●多胞胎结构，自然解决回油润滑■ 高效环保冷媒HFC410A●采用环境领先HFC410A制冷剂,对大气臭氧层无破坏作用,无禁用期限ODP值为0●优异换热性能,节省电源消耗,降低CO2的排放,提高机组能效比●冷媒用量少，减少温室效应■ 配置齐全既有冷水机组又有热泵机组，还可以选配热回收功能，免费提供生活热水。
■ 智能控制系统采用新型控制系统，具有良好的人机界面，优良的控制调整功能、较强的扩展能力、监控管理能力和极强的兼容性。
操作屏嵌入机组，方便的操作、良好的保护。
全电脑自动控制，实现无人操作。
W3000采用直观LCD界面，多语言多菜单显示数据和参数凋整，按照克莱门特传统，压机状态和参数另具有单独的直观显示，运转情况一目了然。
■ 智能除霜不同于传统热泵系统，克莱门特开发出了一种"SMART DEFROST"智能除霜系统，该系统具有自适应功能，能自动根据室外温度和湿度以及机组上次除霜的结果对下次除霜运算进行修正和调整，以保证每次除霜最准确，除霜耗时最短，耗能最少，衰减最少。
■ 高效节能●高效涡旋压缩机●高效冷媒HFC410A●高效钎焊板式蒸发器●并联压机系统设计，低负荷下仍全部利用换热器面积●优异的部分负荷效率ESEER●提供热回收，免费热水（选配）●冬季运用Free Cooling 技术，免费供冷（选配）低噪音采用柔性涡旋压缩机，柔性支撑，航空流线风扇，压机消音罩，风扇降速，机组噪音，振动很低。
螺杆式冷水机组工作原理
螺杆式冷水机组工作原理螺杆式冷水机组是一种常见的制冷设备，广泛应用于工业、商业和家庭等领域。
它的工作原理是利用螺杆压缩机将低温低压的制冷剂压缩成高温高压的气体，然后通过冷凝器将气体冷却成液体，再通过膨胀阀将液体制冷剂膨胀成低温低压的气体，最后通过蒸发器吸收热量，完成制冷循环。
螺杆式冷水机组的主要组成部分包括螺杆压缩机、冷凝器、膨胀阀和蒸发器。
其中，螺杆压缩机是整个系统的核心部件，它通过两个相互啮合的螺杆将制冷剂压缩成高温高压的气体。
螺杆压缩机的工作原理是利用两个螺杆的啮合运动，将制冷剂从低压侧吸入，然后在螺杆的压缩作用下将其压缩成高压气体，最后排出到高压侧。
冷凝器是将高温高压的气体冷却成液体的设备，它通常采用水或空气作为冷却介质。
当高温高压的气体进入冷凝器时，它会通过管道流动，同时与冷却介质进行热交换，将热量传递给冷却介质，从而使气体冷却成液体。
膨胀阀是将液体制冷剂膨胀成低温低压的气体的设备，它通过控制制冷剂的流量和压力来实现制冷效果。
当液体制冷剂通过膨胀阀进入蒸发器时，它会膨胀成低温低压的气体，同时吸收周围的热量，从而实现制冷效果。
蒸发器是将低温低压的气体吸收热量的设备，它通常采用水或空气作为冷却介质。
当低温低压的气体进入蒸发器时，它会通过管道流动，同时与冷却介质进行热交换，将周围的热量吸收进来，从而实现制冷效果。
蒸发器的工作原理是利用制冷剂的蒸发吸热原理，将周围的热量吸收进来，从而实现制冷效果。
螺杆式冷水机组的工作原理是一个循环过程，它通过不断地将制冷剂压缩、冷却、膨胀和蒸发，来实现制冷效果。
整个系统的运行需要依靠电力和水资源，其中电力主要用于驱动螺杆压缩机和其他设备，水资源主要用于冷凝器和蒸发器的冷却。
螺杆式冷水机组是一种高效、可靠的制冷设备，它的工作原理是利用螺杆压缩机将制冷剂压缩成高温高压的气体，然后通过冷凝器将气体冷却成液体，再通过膨胀阀将液体制冷剂膨胀成低温低压的气体，最后通过蒸发器吸收热量，完成制冷循环。
克莱门特六管制机组助力暖通节能
克莱门特六管制机组助力暖通节能
佚名
【期刊名称】《供热制冷》
【年(卷),期】2018(000)001
【摘要】近日,克莱门特受邀出席2017年江西省暖通空调学术交流年会.会议以“践行节能减排,营造绿色未来”为主题,克莱门特营销副总裁卫宇先生以“六管制
风冷螺杆机组”为主题,详细介绍克莱门特六管制多功能热泵机组的各项特性：机
组可解决全年的空调冷水、空调热水、生活热水,空调系统大为简化,占地面积较小,可有效减少甚至取消锅炉;机组可以制取生活热水最高78℃;同时利用制冷循环的冷热端,高效节能,可以作为空气源高效“热机”使用;自适应动态平衡冷量、热量需求;超宽的环境温度运行范围;智能控制,操作简便.此外,机组在商业综合体、酒店、医院、体育健身及休闲中心等建筑可进行广泛节能应用.
【总页数】1页(P62-62)
【正文语种】中文
【中图分类】TU83
【相关文献】
1.克莱门特助力华为云服务江苏数据中心
2.克莱门特助力“数字兰州”项目
3.克莱门特机组助力厦门建发弘爱医院
4.克莱门特助力空军军医大学西京医院
5.克莱门
特为北京大兴国际机场助力
因版权原因，仅展示原文概要，查看原文内容请购买。
克莱门特FOCSWATER F满液式水冷螺杆冷水机
克莱门特FOCSWATER-F满液式水冷螺杆冷水机（R134a）机组介绍：FOCSWATER-F满液式水冷螺杆冷水机组是克莱门特最新推出的高效节能环保型产品，选用HFC134a专用螺杆压缩机及新型高效换热器，使系统最优化匹配，采用模块化设计，根据用户需要，自由组合，实现更高满负荷效率及部分负荷效率，让机组的运行成本大大降低、让用户省的更多。
基本参数：系列规格：13个制冷量范围：250～2000KW制冷剂：R134a适应范围：■ 制冷工况冷冻水进出口温度：12/℃冷却水进出口温度：30/5℃机组特点：■ 满液式螺杆压缩机专为R134a设计满液式半封闭双螺杆压缩机，压缩效率高，在满负荷及部分负荷下均能高效运行。
采用高精度加工双螺杆转子，航空级转动轴承具有性能稳定、噪音低、振动小、运转平稳等特点。
电机直接驱动转子，运动部件和易损件少，无其他能量损失，机械效率高。
配合微电脑控制系统，自动根据工况要求调整负荷输出，通过滑阀实现10-100%精确无级调节，提升部分负荷能效。
满液式蒸发器、冷凝器：采用满液式高效蒸发器，蒸发管完全浸在沸腾液态制冷剂中，有效提高了机组的制冷能力及能效比。
高效换热铜管表面密集环状细缝形成了泡核沸腾所需的汽化核心，强化了管外侧的换热效率。
管内侧强化传热肋增大了水侧扰动和紊流换热，冷冻水流动于管内侧，方便清洗维护。
压力容器专用无缝钢管，无缝针状铰牙高效换热铜管。
高蒸发温度高能效比高稳定性低运行费用高效二次油分离器：内置于冷凝器，结构紧凑、使机组空间减小。
超强分离效率，油分率高达99.6%。
利用引射泵：利用飞机翼原理冷凝前高压气克莱门特独特回油方式使机组在节流——电子膨胀阀控制：精确控制制冷剂流量，优化蒸发器换热性能根据机组排气过热度控制调节，性能更稳定提高机组偏离工况、低负荷运行效率反应迅速，根据负荷变化迅速调节，机组出水温度稳定高效经济器：强化换热效果,提高机组性能,机组COP增达4%，机组效率大增。
R22风冷式螺杆机组介绍
加工定制是类型风冷式冷水机品牌克莱门特Climaveneta型号CSRAN 标准制冷量120～1200kW（kw）输入功率40-380（kw）外形尺寸4300*2500*2700重量62000（kg）应用领域办公，学校，商场，化工，医药，纺织，造纸一、机组介绍：CSRAN系列风冷螺杆式冷热水机组通过切换四通阀改变制冷剂的循环方向，能根据用户需要提供冷水或热水。
CSRAN机组为逆循环的空气源热泵，省去了冷却塔、冷却水泵及冷却水系统，节约了冷却系统投资和运行费用，无须专用机房，可直接安装于屋顶或室外空间。
CSRAN适用于各种商业和工业场合，可以满足全年空调和采暖的需要。
智能除霜功能，确保冬季安全可靠稳定供热。
二、基本参数：制冷量范围：120～1200kW制热量范围：130～1300kW三、适应范围：■制冷工况冷冻水进出口温度12/7℃环境温度35℃■制热工况冷凝器进出口温度40/45℃环境温度7℃相对湿度87%■热回收工况：热水进出口温度40/45℃四、机组特点：1. 应用范围广既有标准(B)机组，又有高温(HT)机组和低噪音(LN)机组，更有极其宁静的超低噪音(SL)机组，各种应用场合都能选到合适的机组。
2. 适于户外使用a) 机组框架和底盘均由加厚镀锌钢制彩板制成，外涂环氧树脂，防腐防锈。
b) 面板更是由优质合金制成，能够承受外界风吹雨淋，永不生锈。
c) 风机内置热保护和外壳IP54级防水保护，外罩金属网罩，非常适合室外环境。
d) 风冷冷凝器铝翅片外敷亲水膜层，有效防止腐蚀。
e) 机组具有冷凝压力调整功能，保证机组在低环境温度下正常制冷。
f) 控制电路和控制面板置于双层密封门之内，防雨防潮，适应室外恶劣环境。
极低噪音，减少扰民。
3. 半封闭螺杆压缩机a) 半封闭双螺杆压缩机阴阳螺杆啮合比为6∶5，由特殊冷冻油润滑的轴承支撑，适度的啮合比既能提高制冷量，又能保证螺杆转动的均衡性。
b) 螺杆压缩机转子坚固耐用，机组对湿工况不敏感，在变工况下运行安全。
克莱门特COOLBLADE 风冷水冷系列
S 单系统机组 D 双系统机组
A 直接膨胀式风冷机组 W 直接膨胀式水冷机组
U IA
U IA
O 上送风机组(前回风、下回风或背回风) U 下送风机组(上回风) 35 标准工况下的名义制冷量
概述
COOLBLADE系列机组概述
COOLBLADE系列精密机房空调是由制冷系统.电加热或翅片式换 热器系统.加湿系统.除湿系统等功能部件科学组成。整机运行 由微处理器集中控制，充分实现高精度,低能耗的优质功效.是 当代节能环保的优秀产品.广泛应用于军事.医疗.金融.通讯及 各个领域的大型数据处理中心,是您的最佳选择。
直接膨胀式机组
使用高效率、低噪音并且内置过热保护装置的封闭式涡旋压缩机。 制冷系统包括以下部件： - 储液器 - 干燥过滤器、视液镜 - 热力膨胀阀 - 连接室外机的阀门 - 高、低压开关(可手动复位) - 水冷机组带有板式换热器
4 中文 05/09
COOLBLADE SA/DA - SW/DW
送回风方式
安装手册 -ADE
SA/DA 直接膨胀式风冷机组 SW/DW 直接膨胀式水冷机组
克莱门特制冷设备(上海)有限公司
中文
frame 1: frame 2: frame 3: frame 4:
frame 5: frame 6:
SA 07-10 SW 08-10 SA 17-20 SW 18-20 SA 25-30-35 SW 25-30-35 SA 45 SW 45 DA 35-50-55 DW 35-50-60 DA 60-70-80 DW 65-75-85 DA 90-100 DW 95-100
室外空冷式冷凝器的安装
室内机和与不同型号的室外机配合使用，标准型或者低噪音型( 在冷凝器盘管做了特殊处理以降低噪音)。 其他室外机安装的信息可从室外空冷冷凝器的手册中获得。
风冷自然冷却机组特点
克莱门特自然冷却风冷冷水机组技术特点数据中心能耗现状云计算时代的数据中心，一方面要求数据中心保持高可用性特点能高效地、安全地运营；另一方面，用户会尽可能要求数据中心降低能源消耗和运行成本；而且数据中心必须具备灵活的扩展能力，以应对多变的业务需求及未来的不确定因素。
而根据最新统计，机房空调系统占总个数据中心的电耗比例达到近45%左右，其中冷源部分占到2/3。
绿色数据中心的构建，机房空调的节能解决方案成了重中之重。
带自然冷却功能的风冷冷水机组功能介绍数据中心通常都需要常年不间断供冷，常规的制冷系统，室外温度即使是低于或远低于其循环冷冻水温的情况下冷水机组运行也需要照常运行。
当室外温度较低时，我们完全可以利用冷空气直接冷却循环冷冻水，从而在冬季减少或完全不需要开启压缩机制冷即可为空调室内机提供冷量，这种方法即为自然冷却方法（Freecooling ），有此功能的机组叫自然冷却机组。
它与常规冷水机组最大的区别在于它带有独特的风冷自然冷却换热器，其运行优先利用天然环境的低温空气冷却循环冷冻水，可以实现无压缩机运行制冷，显着节省压缩机的电耗。
Chiller 33%Humidifier 3%CRAC 9%IT Equipment 30%PDU 5%UPS 18%Main switchgear / Generator 1%Lighting 1%Waste Heat OUTINDOOR DATA CENTER HEATElectricalPower IN（夏季运行示意图）这种机组在夏季与常规空调一样，仍旧采用压缩机制冷。
但是在过渡季和冬季，却能较少地消耗电能达到常规空调同样的制冷效果。
（过度季运行示意图）在过渡季，当环境温度达到比冷冻水回水温度低两度或以上时，开启FREECOOLING自然冷却，利用冷空气的冷量预冷冷冻水，无需压缩机功耗；自然冷却不足部分，再由常规压缩制冷接力冷却，从而减少了系统功耗。
（冬季运行示意图）在冬季，完全靠FREECOOLING自然冷却冷却冷冻水，不需压缩机开启，只需少量风扇电耗，能效比高达20以上。
行间空调-克莱门特
密封系列（CCRC-E 和 CCRX-E), 服务器与空调安装在同一结构内，避免因冷 热空气混合而对制冷效率的影响。
优势：
■ 小风量处理更节能 ■ 灵活性和模块化设计 ■ 对每个刀片服务器的优化管理 ■ 适用于 42U 和 48U 的机柜 ■ 极小的占地面积（1.8m2) ■ 只将冷气输送到需要的地方 ■ 便捷快速的即插即用安装方式 ■ 电源和制冷系统的备份 ■ 维修时 EC 风机不受影响可保持正常工作 ■ 底座滚轮设计方便用户使用 ■ 可抽式电路板设计，方便维修作业 ■ 除湿系统（选件）
mm
2050x1030x300
进出水温度：10℃ /15℃
2050x1030x300
0035 230V-1N-50Hz
24,60 24,60 40,00 4,23 0,860 4200
1
2050x1030x300
0121
400V-3N-50Hz
max
min.
33,02 33,02 7,40 0,90
31,25 31,25 45,00 4,49 0,860 4200
1
2050x1190x300
CRCX 直膨系列
Models 电源
总制冷量 显制冷量 压缩机功率 冷凝器风机功率 蒸发器风机功率 风量 能效比 制冷回路数 尺寸 内机 外机
HxDxW HxDxW
回风：35℃ 相对湿度 27%
CRCX-I 直膨行间系列
kW kW kW
kW m3/h
0051
230V-1N-50Hz
max
min.
10,63 9,61 2,63 0,31 0,16 1500 3,43
1
4,72 4,72 0,77 0,31 0,04 900 4,21
