最新12×15m电缆沟结构计算

12×15m电缆沟结构

计算

电缆沟计算书

设计条件：

1、沟宽B=1.2m

2、沟高H=1.5m

3、顶板搁置长度0.25m

4、覆土厚度=1m

5、沟墙厚度=0.63m

6、顶板厚度=0.2m

7、底板厚度=0.2m

材料参数：砖采用粉煤灰蒸压砖，砂浆等级M10,对应抗弯拉强度f tm=0.12Mpa 覆土重度按18KN/m3内摩擦角30度

车辆荷载：城-A

荷载：

顶板土重=18*1.2*1.27=27.43KN/m2

顶板重=25*0.2*1.2=6KN/m2

墙体重=19*0.63*2*1.2=28.73KN/m

堆积荷载=10*1.4=14KN/m2

土侧压力及堆积荷载侧压力:

上端=(18*1.2*1.27)/3=9.15KN/m

下端=(18*2.7*1.27)/3=20.57KN/m

车辆荷载：

按照城-A标准，车辆传递到盖板顶的竖向压力=35.13KN/m2，分布面积为1.65×6.9m2

根据JTGD30-2004公路路基设计规范车辆荷载换算土层厚度=20/18=1.11m。沟墙计算工况：考虑土侧压力、车辆荷载、盖板对沟墙的有力作用

土压力及等代车辆荷载作用：上端q1=18*（1+0.2+1.11）*1.27/3=17.60KN/m 下端 q2=18*（1+0.2+1.11+1.5）*1.27/3=29.03KN/m

底端弯矩M1=17.60*1.5^2/8=4.95 KN×m

M2=(29.03-17.60)*1.5^2/15=1.72 KN×m

M=M1+M2=6.67KN×m

盖板对沟墙的有利弯矩

M0=0.25*(18*1.2+25*0.2)*1.2*(0.63-0.25)=3.03KN×m

弯矩校验：

M合=6.67-3.03/2=5.16KN×m

砌体W=1*0.63^2/6=0.06615

F tm W=120*0.06615=7.94KN*m

弯矩满足要求

底端水平力R A=5* q1*H/8+2*(q2-q1)*H=5*17.60*1.5/8+2*(29.03-

17.60)*1.5/5=23.36KN

顶端水平力R B=3*q1*H/8+1*(q2-q1)*h/10=3*17.60*1.5/8+1*(29.03-

17.60)*1.5/10=11.61KN

剪力校验：

f v bz=120*1*0.63*2/3=50.4KN

R A、R B均满足要求。

盖板：

盖板较小不超过车辆荷载传递范围

弯矩=（6+27.43+35.13）*1.45^2/8=18KN*m

经世纪旗云等软件计算主筋配置为φ14@200可以满足要求。

分布筋按照构造配筋采用φ10@250.

底板校核：

Q=(27.43*2.13+6*2.13+28.73+0.2*25*2.13+35.13*2.13)/2.13=87.05KN/m

M=87.05*2.13^2/8+5.16=49.37+5.16=54.53kn*m

经软件计算配筋为：φ12@100

综合结论：盖板厚度为20cm 单侧在沟墙上搁置长度为25cm 沟墙厚度为63cm 底板厚度为20cm 可以满足要求。顶板受力筋为φ14@200 分布筋按照构造配筋选用φ10@250 满足规范要求的0.15%，底板主受力筋为φ12@100，分布筋按照构造配筋选用φ10@250 满足规范要求的0.15%。

电线电缆常用计算公式

目录第一部分导电线芯一、导电线芯及裸导体制品 1．圆单线的截面和重量的计算 (1) 2．型线的截面和重量的计算 (1) 二、绞线 1．绞合线芯的结构计算 (2) 2．绞合线芯的重量计算 (5) 3．绞入系数K的理论计算 (6) 4、紧压圆形线芯的重量计算 (7) 5、扇形线芯的结构和重量计算 (7) 6、通讯电缆的结构和重量计算 (8) 第二部分挤压式绝缘层及护层一、圆形挤压式 1．绝缘层 (11) 1）单线挤压式绝缘层的重量 (11) 2）绞线（或束线）芯边隙无填充物挤压绝缘层的重量 (11) 3）复绞线（束绞线）芯挤压式绝缘层的重量 (11) 4）其他形式的绝缘层重量 (12) 2．护层 1）有填充物和包带式护层的重量计算 (12) 2）不填充和不包带式护层的重量计算 (12) 3）金属纺织后挤包和嵌隙护层的重量计算 (13) 4）皱纹式挤压护层的重量计算 (13) 二、扇形挤压式 1）两芯平行有包带护层的重量计算 (14) 2）两芯平行有填充、有包带护层的重量计算 (14) 3）两芯平行不填充或不包带护层的重量计算 (14) 4）套管式护层的重量计算 (14) 5）三芯平行护层的重量计算 (14) 6）椭圆形护层的重量计算 (15) 第三部分绕包、浸涂、浸渍和编织一、绕包层重量的计算 1）带状式绕包层重量的计算 (18) 2）纤维绕包层重量的计算 (18)

3）绳状绕包层重量的计算 (19) 二、浸涂及浸渍层的重量计算 1）漆包线用漆的重量计算 (19) 2）玻璃丝包线用漆的重量计算 (19) 3）浸渍剂的重量计算 (19) 4）浸渍电缆纸和电缆麻重量的计算 (19) 三、编织层的重量计算 1．纤维编织层的重量计算 (20) 2．金属编织层的重量计算 (21) 第四部分成缆填充材料和外护层 1、成缆填充材料的重量计算 (22) 2、外护层材料重量计算 (22) 附录常用材料比重、单根重量及导电线芯绞入系数及成缆绞入系数 (23)

电线电缆截面积怎样计算

1、常用的电线、电缆按用途分有哪些种类？答：按用途可分为裸导线、绝缘电线、耐热电线、屏蔽电线、电力电缆、控制电缆、通信电缆、射频电缆等。 2、绝缘电线有哪几种？答：常有的绝缘电线有以下几种：聚氯乙烯绝缘电线、聚氯乙烯绝缘软线、丁腈聚氯乙烯混合物绝缘软线、橡皮绝缘电线、农用地下直埋铝芯塑料绝缘电线、橡皮绝缘棉纱纺织软线、聚氯乙烯绝缘尼龙护套电线、电力和照明用聚氯乙烯绝缘软线等。 3、电缆桥架适合于何种场合？答：电缆桥架适用于一般工矿企业室内外架空敷设电力电缆、播电视等部门在室内外架设。 4、电缆附件有哪些？答：常用的电附件有电缆终端接线盒、电缆中间接线盒、连接管及接线端子、钢板接线槽、电缆桥架等。 5、什么叫电缆中间接头？答：连接电缆与电缆的导体、绝缘屏蔽层和保护层，以使电缆线路连接的装置，称为电缆中间接头。 6、什么叫电气主接线？答：电气主接线是发电厂、变电所中主要电气设备和母线的连接方式，系统按一定的功能要求的连接方式。 7、在选择电力电缆的截面时，应遵照哪些规定？答：电力电缆的选择应遵照以下原则：（1）（2）（3）（4）（5） 8、交联聚乙烯电缆和油纸电缆比较有哪些优点？（1）易安装，因为它允许最小弯曲半径小、且重量答：轻；（2）（3）（4）（5）（6）（7）（8） 9、固定交流单芯电缆的夹具有什么要求？为什么？控制电缆，亦可用于电信、广包括主母线和厂用电电缆的额定电压要大于或等于安装点供电系统的额定电压；电缆持续容许电流应等于或大于供电负载的最大持续电流；线芯截面要满足供电系统短路时的稳定性的要求；根据电缆长度验算电压降是否符合要求；线路末端的最小短路电流应能使保护装置可靠的动作。不受线路落差限制；热性能好，允许工作温度高、传输容量大；电缆附件简单，均为干式结构；运行维护简单，无漏油问题；价格较低；可靠性高、故障率低；制造工序少、工艺简单，经济效益显著。

电缆材料用量计算公式

电缆材料用量计算公式 1、导体的重量二截面积*导体比重（铜是 8.89，铝是2.7 ）如铜电线120平方毫米计算：120*8.89=1066.8kg/km 2、导体用量（Kg/Km）: =d A2*0.785 * G * N * K1 * K2 * C 符号【A】表示：除号 “ d “表示：导体线径 “&表示：导体比重 “ N”表示：条数 “ K1”表示：导体绞入率 “ K2 “表示：芯线绞入率 “ C ”表示：绝缘芯线根数 3、绝缘用量（Kg/Km）： =（ D"2 - d"2）* 0.7854 * G * C * K2 “ D”表示：绝缘外径 “ d”表示：导体外径 “G”表示：绝缘比重 “ K2”表示：芯线绞入率 “ C”表示：绝缘芯线根数 4、外被用量：(Kg/Km) = ( D1A2 - D A2 ) * 0.7854 * G

“ D1”表示：完成外径 “ D”表示：上过程外径 “&表示：绝缘比重 5、包带用量：(Kg/Km) = D"2 * 0.7854 * t * G * Z “ D”表示：上过程外径 “ t ”表示：包带厚度 “G”表示：包带比重 “ Z” 表示：重叠率(1/4Lap = 1.25) 6、缠绕用量：(Kg/Km)= d"2 * 0.7854 * G * N * Z “ d”表示：导体线径 “ N”表示：条数 “G”表示：比重 “ Z”表示：绞入率 7、编织用量：(Kg/Km)= d"2 * 0.7854 * T * N * G / cos 0 = ata n( 2 * 3.1416 * ( D + d * 2 )) * 目数 / 25.4 / T “ d”表示：编织铜线径

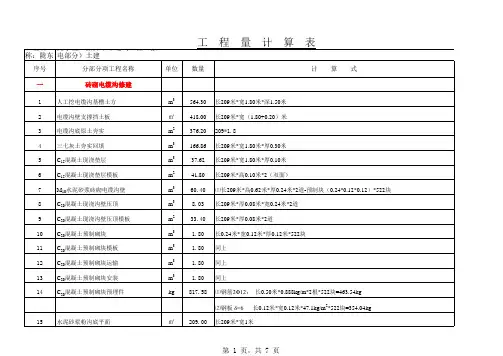

电缆沟工程量计算

电缆沟工程量计算 1、本章的电缆敷设定额适用于１０千伏以下的电力电缆和控制电缆敷设。定额系按平原地区和厂内电缆工程的施工条件编制的，未考虑在积水区、水底、井下等特殊条件下的电缆敷设，厂外电缆敷设工程按本册第十章有关定额另计工地运输。 2、电缆在一般山地、丘陵地区敷设时,其定额人工乘以系数1.3。该地段所需的施工材料如固定桩、夹具等按实另计。 3、电缆敷设定额未考虑因波形敷设增加长度、弛度增加长度、电缆绕梁（柱）增加长度以及电缆与设备连接、电缆接头等必要的预留长度，该增加长度应计入工程量之内。 4、本章的电力电缆头定额均按铝芯电缆考虑的，铜芯电力电缆头按同截面电缆头定额乘以系数 1.2，双屏蔽电缆头制作安装人工乘以系数1.05。 5、电力电缆敷设定额均按三芯（包括三芯连地）考虑的，５芯电力电缆敷设定额乘以系数1.3；６芯电力电缆乘以系数1.6，每增加一芯定额增加30％，以此类推。单芯电力电缆敷设按同截面电缆定额乘以0.67。截面400mm2以上至800mm2的单芯电力电缆敷设按400mm2电力电缆定额执行。240mm2以上的电缆头的接线端子为异型端子，需要单独加工，应按实际加工价计算（或调整定额价格）。 6、电缆沟挖填方定额亦适用于电气管道沟等的挖填方工作。 7、桥架安装：

（1）桥架安装包括运输、组合、螺栓或焊接固定，弯头制作，附件安装，切割口防腐，桥式或托板式开孔，上管件隔板安装，盖板及钢制梯式桥架盖板安装。（2）桥架支撑架定额适用于立柱、托臂及其他各种支撑架的安装。本定额已综合考虑了采用螺栓、焊接和膨胀螺栓三种固定方式，实际施工中，不论采用何种固定方式，定额均不作调整。（3）玻璃钢梯式桥架和铝合金梯式桥架定额均按不带盖考虑，如这两种桥架带盖，则分别执行玻璃钢槽式桥架定额和铝合金槽式桥架定额。（4）钢制桥架主结构设计厚度大于3mm时，定额人工、机械乘以系数1.2。（5）不锈钢桥架按本章钢制桥架定额乘以系数1.1执行。 8、本章电缆敷设系综合定额，已将裸包电缆、铠装电缆、屏蔽电缆等因素考虑在内，因此凡10KV以下的电力电缆和控制电缆均不分结构形式和型号，一律按相应的电缆截面和芯数执行定额。 9、电缆敷设定额及其相配套的定额中均未包括主材（又称装置性材料），另按设计和工程量计算规则加上定额规定的损耗率计算主材费用。 10、直径Φ100以下的电缆保护管敷设执行本册配管配线章有关定定额。 11、本章定额未包括下列工作内容：

电线电缆常用计算公式大全

电线电缆常用计算公式大全标准化管理处编码[BBX968T-XBB8968-NNJ668-MM9N]

一、电线电缆材料用量铜的重量习惯的不用换算的计算方法：截面积*=kg/km 如120平方毫米计算：120*=km 1、导体用量：（Kg/Km）=d^2 * * G * N * K1 * K2 * C / d=铜线径 G=铜比重 N=条数 K1=铜线绞入率 K2=芯线绞入率 C=绝缘芯线根数2、绝缘用量：（Kg/Km）=（D^2 - d^2）* * G * C * K2 D=绝缘外径 d=导体外径 G=绝缘比重 K2=芯线绞入率 C=绝缘芯线根数 3、外被用量：（Kg/Km）= ( D1^2 - D^2 ) * * G D1=完成外径 D=上过程外径 G=绝缘比重 4、包带用量：（Kg/Km）= D^2 * * t * G * Z D=上过程外径 t=包带厚度 G=包带比重 Z=重叠率(1/4Lap = 5、缠绕用量：（Kg/Km）= d^2 * * G * N * Z d=铜线径 N=条数 G=比重 Z=绞入率 6、编织用量：（Kg/Km）= d^2 * * T * N * G / cosθ θ = atan( 2 * * ( D + d * 2 )) * 目数 / / T

d=编织铜线径 T=锭数 N=每锭条数 G=铜比重比重：铜；银；铝；锌；镍；锡；钢；铅；铝箔麦拉；纸；麦拉；；；PEF（发泡）；；Teflon（FEP）；；；棉布带；PP绳；棉纱线二、导体之外材料计算公式 1.护套厚度：挤前外径×+1（符合电力电缆,单芯电缆护套的标称厚度应不小于，多芯电缆的标称厚度应不小于） 2.在线测量护套厚度：护套厚度＝(挤护套后的周长—挤护套前的周长)/2π 或护套厚度＝(挤护套后的周长—挤护套前的周长)× 3.绝缘厚度最薄点：标称值×90% 4.单芯护套最薄点：标称值×85% 5.多芯护套最薄点：标称值×80% 6.钢丝铠装：根数= ｛π×(内护套外径+钢丝直径)｝÷(钢丝直径×λ) 重量=π×钢丝直径×ρ×L×根数×λ 7.绝缘及护套的重量=π×(挤前外径+厚度)×厚度×L×ρ

电线电缆材料用量计算公式

电线电缆材料用量计算公式 1。导体用量：（Kg/Km）=d^2 * 0.7854 * G * N * K1 * K2 * C d=铜线径G=铜比重N=条数K1=铜线绞入率K2=芯线绞入率C=绝缘芯线根数 2。绝缘用量：（Kg/Km）=（D^2 - d^2）* 0.7854 * G * C * K2 D=绝缘外径d=导体外径G=绝缘比重K2=芯线绞入率C=绝缘芯线根数 3。外被用量：（Kg/Km）= ( D1^2 - D^2 ) * 0.7854 * G D1=完成外径D=上过程外径G=绝缘比重 4。包带用量：（Kg/Km）= D^2 * 0.7854 * t * G * Z D=上过程外径t=包带厚度G=包带比重Z=重叠率(1/4Lap = 1.25) 5。缠绕用量：（Kg/Km）= d^2 * 0.7854 * G * N * Z d=铜线径N=条数G=比重Z=绞入率 6。编织用量：（Kg/Km）= d^2 * 0.7854 * T * N * G / cosθ θ = atan( 2 * 3.1416 * ( D + d * 2 )) * 目数/ 25.4 / T d=编织铜线径T=锭数N=每锭条数G=铜比重

比重：铜-8.89；银-10.50；铝-2.70；锌-7.05；镍-8.90；锡-7.30；钢-7.80；铅-11.40；铝箔麦拉-1.80；纸-1.35；麦拉-1.37 PVC-1.45；LDPE-0.92；HDPE-0.96；PEF（发泡）-0.65；FRPE-1.7；Teflon（FEP）2.2；Nylon-0.97；PP-0.97；PU-1.21 棉布带-0.55；PP绳-0.55；棉纱线-0.48 （均为假比重）有关电缆线径、截面积、重量估算公式一、估算铜、铁、铝线的重量（kg/km）重量=截面积×比重S=截面积（mm2） 1. 铜线W=9S W=重量（kg） 2. 铝线W=3S d=线径（mm） 3. 铁丝W=8S 实际铜的比重8.9g/cm3、铝的比重2.7g/cm3、铁的比重7.8g/cm3 二、按线径估算重量（kg/km） 1. 铜线W=6.98d2≈7d2 2. 铝线W=2.12d2≈2d2 3. 铁丝W=6.12d2≈6d2 三、估算线径和截面积 S=0.785d2

电缆沟计算

1、本章的电缆敷设定额适用于１０千伏以下的电力电缆和控制电缆敷设。定额系按平原地区和厂内电缆工程的施工条件编制的，未考虑在积水区、水底、井下等特殊条件下的电缆敷设，厂外电缆敷设工程按本册第十章有关定额另计工地运输。 2、电缆在一般山地、丘陵地区敷设时,其定额人工乘以系数1.3。该地段所需的施工材料如固定桩、夹具等按实另计。 3、电缆敷设定额未考虑因波形敷设增加长度、弛度增加长度、电缆绕梁（柱）增加长度以及电缆与设备连接、电缆接头等必要的预留长度，该增加长度应计入工程量之内。 4、本章的电力电缆头定额均按铝芯电缆考虑的，铜芯电力电缆头按同截面电缆头定额乘以系数 1.2，双屏蔽电缆头制作安装人工乘以系数1.05。 5、电力电缆敷设定额均按三芯（包括三芯连地）考虑的，５芯电力电缆敷设定额乘以系数1.3；６芯电力电缆乘以系数1.6，每增加一芯定额增加30％，以此类推。单芯电力电缆敷设按同截面电缆定额乘以 0.67。截面400mm2以上至800mm2的单芯电力电缆敷设按400mm2电力电缆定额执行。240mm2以上的电缆头的接线端子为异型端子，需要单独加工，应按实际加工价计算（或调整定额价格）。 6、电缆沟挖填方定额亦适用于电气管道沟等的挖填方工作。 7、桥架安装：

工程量计算规则解释(电气)

————————————————————————————————作者：————————————————————————————————日期：

工程量清单计价的工程量计算（1）工程数量的计算工程数量的计算应按规范中规定的工程量计算规则进行。工程量计算规则是指对清单项目工程量的计算规定。除另有说明外，所有清单项目的工程量应以实体工程量为准，并以完成后的净值计算；投标人投标报价时，应在单价中考虑施工中的各种损耗和需要增加的工程量。电力电缆：按设计图示尺寸以长度计算（含预留长度及附加长度）；桥架：按设计图示尺寸以长度计算；配线：按设计图示尺寸以长度以单线长度计算（含预留长度）；配管：按设计图示尺寸以长度计算；

定额工程量计算电气配管工程量计算定额说明： 1、各种配管应区别不同敷设方式、敷设位置、管材材质、规格，以“延长米”为计量单位，不扣除管路中间的接线箱（盒）、灯头盒、开关盒所占长度。 2、配管工程中未包括钢索架设及拉紧装置、接线箱、盒、支架的制作安装，其工程量应另行计算。一、配管工程量计算配管工程以所配管的材质、敷设方式以及按管的规格划分定额子目。（一）计算规则及其要领： 1、计算规则：各种配管工程量以管材质、规格和敷设方式不同，按“延长米”计量，不扣除接线盒（箱）、灯头盒、开关盒所占长度。 2、计算要领：从配电箱起按各个回路进行计算，或按建筑物自然层划分计算，或按建筑平面形状特点及系统图的组成特点分片划块计算，然后汇总。千万不要“跳算”，防止混乱，影响工程量计算的正确性。（二）计算方法：计算配管的工程量，分两步走，先算水平配管，再算垂直配管。 1、水平方向敷设的管，以施工平面布置图的管线走向和敷设部位为依据，并借用建筑物平面图所标墙、柱轴线尺寸进行线管长度的计算， 2、垂直方向敷设的管（沿墙、柱引上或引下），其工程量计算与楼层高度及与箱、柜、盘、板、开关等设备安装高度有关。 3、当埋地配管时（FC），水平方向的配管按墙、柱轴线尺寸及设备定位尺寸进行计算。穿出地面向设备或向墙上电气开关配管时，按埋的深度和引向墙、柱的高度进行计算（三）配管工程量计算时应注意的问题 1．不论明配还是暗配管，其工程量均以管子轴线为理论长度计算。水平管长度可按平面图所示标注尺寸或用比例尺量取，垂直管长度可根据层高和安装高度计算。 2．在计算配管工程量时要重点考虑管路两端、中间的连接件： ①两端应该预留的要计入工程量（如进、出户管端）； ②中间应该扣除的必须扣除（如配电箱等所占长度）。 3．明配管工程量计算时，要考虑管轴线距墙的距离，如在设计无要求时，一般可以墙皮作为量取计算的基准；设备、用电器具作为管路的连接终端时，可依其中心作为量取计算的基准。 4．暗配管工程量计算时，可依墙体轴线作为量取计算的基准：如设备和用电器具作为管路的连

电线电缆常用计算公式

一、导电线芯及裸导体制品 1．圆单线的截面和重量计算： (1)单一材料的圆单线：截面F=0.25π*d12（mm2）重量W1=F*r=0.25π*d12*r （kg/km） W1铜=6.982 d12 （kg/km）W1铝=2.121 d12 （kg/km）W1钢=6.126 d12 （kg/km）F—圆单线截面积mm2 W1 --导线重量kg/km d1—圆单线直径mm r—所用材料比重g/cm3 (2)双金属线: 1)重量系数法: W2=W1*K W2锡=W1铜*K=6.982d12 *K 2)综合比重法: W2=0.25π*d12*r2 *(r-r1)/(r2-r1) W2—镀层材料重量kg/km K --镀层的重量系数见表1 d2—镀层单线的直径mm r –有镀层材料的比重g/cm3 r1—内层材料的比重g/cm3 r2—镀层材料的比重g/cm3 表1. 2.型线的截面和重量计算 1)裸扁线的截面和重量计算

(1)截面F=a*b - f=a*b-[(2R)2-πR2] = a*b - 0.358 R2 (mm2) (2)周长C=2(a+b) - L=2(a+b)-(8R-2πR) =2(a+b) - 1.72R (mm) (3)重量W1=F*r (kg/km) a—扁线厚度mm b—扁线宽度mm R—扁线的圆角半径mm r—方角一圆角截面的差数mm2 L—方欠与圆角周长的差数mm F—扁线截面积mm2 C—扁线的周长mm r—所用材料比重g/cm3 2)双沟形电车线截面和重量计算双沟形是车线截面可用作图法分块计算,然后相加而得,或使用求积仪测得。但在计算重量时可用标称截面计算。 (1)铜电车线 W=F*8.89 （kg/km)F—标称截面mm2 (2)铝合金电车线 W=F*r (kg/km) r—铝合金比重g/cm3 (3)钢铝电车线 W=W铜+W铝=F钢*r钢+F铝*r铝(kg/km) (参照电线电缆手册第二册709页表12—5) 3)高压电缆用型线芯重量计算 (1)空心绞合线芯直径D D=D0+2(t z+t弓) (mm) (2)重量 W=(F Z n Z+F弓n弓)*r*K (kg/km) tz、t弓—Z形及弓形线厚度mm D0 —油道直径mm F Z、F弓—Z形及弓形线厚度mm n Z、n弓—Z形及弓形线根数 r —所用材料比重g/cm3K—线芯绞入系数

电线电缆材料用量计算公式

电线电缆材料用量计算公式电线电缆材料用量计算公式 1．导体用量：（Kg/Km）=d^2 * 0.7854 * G * N * K1 * K2 * C d=铜线径 G=铜比重 N=条数 K1=铜线绞入率 K2=芯线绞入率 C=绝缘芯线根数 2．绝缘用量：（Kg/Km）=（D^2 - d^2）* 0.7854 * G * C * K2 D=绝缘外径 d=导体外径 G=绝缘比重 K2=芯线绞入率 C=绝缘芯线根数 3。外被用量：（Kg/Km）= ( D1^2 - D^2 ) * 0.7854 * G D1=完成外径 D=上过程外径 G=绝缘比重 4。包带用量：（Kg/Km）= D^2 * 0.7854 * t * G * Z D=上过程外径 t=包带厚度 G=包带比重 Z=重叠率(1/4Lap = 1.25) 5。缠绕用量：（Kg/Km）= d^2 * 0.7854 * G * N * Z d=铜线径 N=条数 G=比重 Z=绞入率 6。编织用量：（Kg/Km）= d^2 * 0.7854 * T * N * G / cosθ θ = atan( 2 * 3.1416 * ( D + d * 2 )) * 目数 / 25.4 / T d=编织铜线径 T=锭数 N=每锭条数 G=铜比重比重：铜-8.89；银-10.50；铝-2.70；锌-7.05；镍-8.90；锡-7.30；钢-7.80；铅-11.40；铝箔麦拉-1.80；纸-1.35；麦拉-1.37 PVC-1.45；LDPE-0.92；HDPE-0.96；PEF（发泡）-0.65；FRPE-1.7； Teflon（FEP）2.2；Nylon-0.97；PP-0.97；PU-1.21

电缆沟工程计算式

1、圆100mmRC管单价40元/米,每延米过道电缆沟用钢管3米。 2、C15商砼单价580元/方，每延米过道电缆沟用C15商砼0.046 方。 3、C30商砼单价600元/方，每延米过道电缆沟用C30商砼0.132方。 4、回填砂单价140 /方，每延米过道电缆沟用回填砂0.112 方。 5、红砖盖单价1元/块，每延米过道电缆沟用红砖16块。 6、破除路面80元/平米，每延米过道电缆沟破除路面0.66平米。 7、土方挖换填单价40元/方，每延米过道电缆沟开挖土方0.482方。每延米过道电缆沟单价=圆100mmRC管+C15商砼+C30商砼+砂+红砖+破除路面+土方挖填 =40*3+580*0.046+600*0.132+140*0.112+1*16+80*0.66+40*0.482 =120+26.68+79.2+15.68+16+52.8+19.28 =323.64元/延米

1、圆110mmPVC管单价30元/米,每延米绿化带电缆沟用钢管3米。 2、C15商砼单价580元/方，每延米绿化带电缆沟用C15商砼0.046 方。 3、回填砂单价140 /方，每延米绿化带电缆沟用回填砂0.112 方。 4、红砖盖单价1元/块，每延米绿化带电缆沟用红砖16块。 5、土方挖换填单价40元/方，每延米绿化带电缆沟开挖土方0.482方。每延米绿化带电缆沟单价=圆110mmPVC管+C15商砼+砂+红砖+土方换挖填 =30*3+580*0.046+140*0.112+1*16+40*0.482 =90+26.68++15.68+16+19.28 =167.64元/延米

电线电缆常用的计算公式

电线电缆常用的计算公式 2010年11月29日08:37 生意社生意社11月29日讯 1、导体的截面 1）单根导体 S = πd2/4 （mm2） 2）正规绞合导体 S = (πd2/4)* n * k1 其中d——导体外径(mm) n——绞线根数 k1——绞入系数 π——圆周率， 2、导体的重量 W = S * ρ* L 其中W——导体重量（kg） ρ——材料密度，铜，铝 L——导体的长度（km） 3、绝缘外径 D = d + 2*t (mm) 其中D——绝缘外径 (mm) d——导体外径 (mm) t——绝缘厚度 (mm) 4、绝缘层截面积 S1 = （D2–d2）*π/4

或S1= π*（d+t）* t 5、绝缘层的重量 W1 = S1* ρ* L 其中W1——重量（kg） ρ——材料密度，PVC为～，XLPE为 L——线芯的长度（km）护套的外径、截面积、重量与绝缘层计算方法相同。截~ = （D2 -D2k1—— 6、绞合外径以下介绍的是正规绞合结构的绞合外径计算方法：正规绞合一般外层的根数比内层多6根。 1+6的结构：D0 = 3 * d 2+8的结构：D0 = 4 * d 3+9的结构：D0 = * d 4+10的结构：D0 = * d 5+11的结构：D0 = * d

如果外面还有一层或多层，则 D = D0 + 2 * n * d 其中n——绞合层数一、电线电缆材料用量铜的重量习惯的不用换算的计算方法：截面积*=kg/km 如120平方毫米计算：120*=km 1、导体用量：（Kg/Km）=d^2 * * G * N * K1 * K2 * C / d=铜线径G=铜比重N=条数K1=铜线绞入率K2=芯线绞入率C=绝缘芯线根数2、绝缘用量：（Kg/Km）=（D^2 - d^2）* * G * C * K2 D=绝缘外径d=导体外径G=绝缘比重K2=芯线绞入率C=绝缘芯线根数 3、外被用量：（Kg/Km）= ( D1^2 - D^2 ) * * G D1=完成外径D=上过程外径G=绝缘比重 4、包带用量：（Kg/Km）= D^2 * * t * G * Z D=上过程外径t=包带厚度G=包带比重Z=重叠率(1/4Lap = 5、缠绕用量：（Kg/Km）= d^2 * * G * N * Z d=铜线径N=条数G=比重Z=绞入率 6、编织用量：（Kg/Km）= d^2 * * T * N * G / cosθ θ = atan( 2 * * ( D + d * 2 )) * 目数/ / T

电线电缆重量计算

电线电缆重量计算：（电线电缆材料用量计算公式）铜的重量习惯的不用换算的计算方法：截面积*8.89=kg/km 如120平方毫米计算：120*8.89=1066.8kg/km 1。导体用量：（Kg/Km）=d^2 * 0.7854 * G * N * K1 * K2 * C / d=铜线径 G=铜比重 N=条数 K1=铜线绞入率 K2=芯线绞入率 C=绝缘芯线根数 2。绝缘用量：（Kg/Km）=（D^2 - d^2）* 0.7854 * G * C * K2 D=绝缘外径 d=导体外径 G=绝缘比重 K2=芯线绞入率 C=绝缘芯线根数 3。外被用量：（Kg/Km）= ( D1^2 - D^2 ) * 0.7854 * G D1=完成外径 D=上过程外径 G=绝缘比重 4。包带用量：（Kg/Km）= D^2 * 0.7854 * t * G * Z D=上过程外径 t=包带厚度 G=包带比重 Z=重叠率(1/4Lap = 1.25) 5。缠绕用量：（Kg/Km）= d^2 * 0.7854 * G * N * Z d=铜线径 N=条数 G=比重 Z=绞入率 6。编织用量：（Kg/Km）= d^2 * 0.7854 * T * N * G / cosθθ = atan( 2 * 3.1416 * ( D + d * 2 )) * 目数 / 25.4 / T d=编织铜线径 T=锭数 N=每锭条数 G=铜比重比重：铜-8.89；银-10.50；铝-2.70；锌-7.05；镍-8.90；锡-7.30；钢-7.80；铅-11.40；铝箔麦拉-1.80；纸-1.35；麦拉-1.37 PVC-1.45；LDPE-0.92；HDPE-0.96；PEF（发泡）-0.65；FRPE-1.7；Teflon（FEP）2.2；Nylon-0.97；PP-0.97；PU-1.21 棉布带-0.55；PP绳-0.55；棉纱线-0.48

电线电缆材料定额计算-公式与示例

电线电缆材料定额计算——公式与示例电线电缆是料重工轻的产品，其材料用量对成本有很大影响。依据电线电缆结构进行材料定额（净重）计算，是工艺控制和成本控制的要求，也是电线电缆报价的基础。电线电缆的定额计算，在王春江编著的《电线电缆手册（第1册）》中的“电线电缆的结构计算”一章中已作了阐述，由于缺乏相关参数和推导，很多读者在理解和应用中感到困难。本文试图对电线电缆定额计算进行归纳整理、举例说明和详细阐述，希望对读者有所帮助。本篇先整理出材料定额计算的常用公式并举例计算，后面各篇再针对其中问题逐一剖析。 1 电线电缆材料定额计算常用公式 1.1 圆形导体单位长度重量 24 n m W d n K N K πρη=******* ① 式中： W ——导体单位长度重量，kg/km ； d ——单线直径，mm ； n ——单线根数； ρ——导体密度，g/cm 3 ； n K ——导体单线平均绞入系数； N ——绝缘线芯根数； m K ——绝缘线芯绞入系数； η——紧压系数。 1.2 圆形护层（包括绝缘、护套、屏蔽层等）单位长度重量 1. 2.1 实体护层 0*()****m W D t t N K πρ=+ ② 1.2.2 绕包护层

0)** 1*(nt nt k W D ρ π+±= ③ 1.2.3 编织护层 2 0**(2)***2 W d D d p πλρ= + ④ ②～④式中：W ——护层单位长度重量，kg/km ； 0D ——护层前外径，mm ； t ——护层厚度，mm ； ρ——护层密度，g/cm 3 ； N ——护层线芯根数； m K ——护层线芯绞入系数； n ——绕包层数； k ——重叠率或间隙率； d ——编织丝直径，mm ； p ——编织层单向覆盖率； λ——编织交叉系数。 1.3 圆形成缆填充料单位长度重量 22 ***)***44 (f c m D N D K W ππ ρτ-= ⑤ 式中： W ——填充料单位长度重量，kg/km ； f D ——成缆外径，mm ； c D ——绝缘线芯外径，mm ； N ——绝缘线芯根数； ρ——填充料密度，g/cm 3 ；

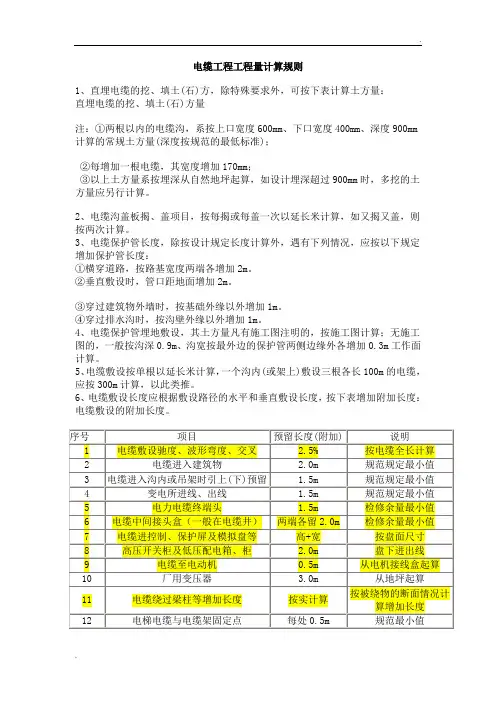

电缆工程工程量计算规则
