直流电动机的励磁方式
直流电动机的机械特性
直流电动机的机械特性直流电动机按励磁方式不同可分为他励、并励、串励和复励四种。
下面一常用的他励和并励电动机为例介绍其机械特性、起动、反转和调速，他励和并励电动机只是连接方式上的不同，两者的特性是一样的。

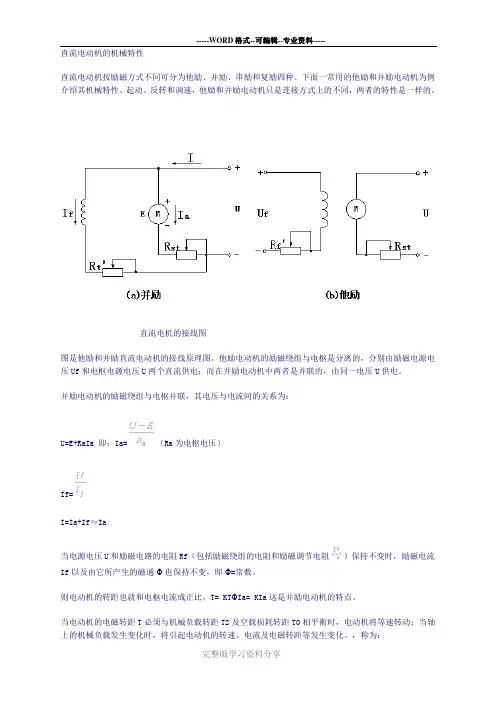

直流电机的接线图图是他励和并励直流电动机的接线原理图。
他励电动机的励磁绕组与电枢是分离的，分别由励磁电源电压Uf和电枢电源电压U两个直流供电；而在并励电动机中两者是并联的，由同一电压U供电。
并励电动机的励磁绕组与电枢并联，其电压与电流间的关系为：U=E+RaIa 即：Ia=（Ra为电枢电压）If=I=Ia+If≈Ia当电源电压U和励磁电路的电阻Rf（包括励磁绕组的电阻和励磁调节电阻）保持不变时，励磁电流If以及由它所产生的磁通Φ也保持不变，即Φ=常数。
则电动机的转距也就和电枢电流成正比，T= KTΦIa= KIa这是并励电动机的特点。
当电动机的电磁转距T必须与机械负载转距T2及空载损耗转距T0相平衡时，电动机将等速转动；当轴上的机械负载发生变化时，将引起电动机的转速、电流及电磁转距等发生变化。
，称为：n===－Ｔ＝n0－式中并励电动机的起动与反转并励电动机在稳定运行时，其电枢电流位：Ia＝，因电枢电阻Ra很小，所以电动机在正常运行时，电源电压U与反电动势E近似相等。
在起动时，n=０，所以E＝kEΦn＝０。
这时电枢电流及起动电流为Iast=，由于Ra很小，因此起动电流I ast可达额定电流IN的10～20倍，这时不允许的。
同时并励电动机的转距正比于电枢电流Ia，这么大的起动电流引起极大的起动转距，会对生产机械的传动机构产生冲击和破坏。
限制起动电流的方法就是在起动时的电枢电路中串接起动电阻Rst，见图。
这时起动电枢中的起动电流的初始值为：Iast=则起动电阻为：Rst=－Ra一般：Iast=（1.5～2.5）IN起动时，可将起动电阻Rst放在最大值处，待起动后，随着电动机转速的上升，再把它逐段切除。
注意：直流电动机在起动或工作时，励磁电路一定要保持接通，不能断开（满励磁起动）。
新能源汽车驱动电机技术 学习情境四 直流电动机
学习情境四 直流电动机
学习任务1 直流电机的基本结构
知识准备：直流电动机是指通入直流电而产生机械运动的电动机，按励磁方式的不同，直流 电动机分为励磁绕组式电动机和永磁式电动机，前者的励磁磁场是可控的，后者的励磁磁场 是不可控的。由于控制方式简单，控制技术成熟，直流电动机曾广泛应用于早期电动汽车驱 动系统。 直流电动机由静止的定子（励磁）和旋转的转子（电枢）两部分组成。定子和转子之间的间 隙称为气隙。
问题4：直流电动机的铭牌数据有哪些？
学习任务2 直流电机的工作原理
问题4：直流电动机的铭牌数据有哪Байду номын сангаас？
凡表征电动机额定运行情况的各种数据称为额定值。额定值一般都标注在电动机的铭牌上，所以也称 为铭牌数据，它是正确合理使用电动机的依据。 直流电动机的额定数据主要有以下几种。 1）额定电压UN（V）。在额定情况下，电刷两端输出（发电机）或输入（电动机）的电压。 2）额定电流IN（A）在额定情况下，允许电动机长期流出或流入的电流。 3）额定功率（额定容量）PN（KW）。电动机在额定情况下允许输出的功率。 对于发电机，是指向负载输出的电功率。即PN=UNIN；对于电动机，是指电动机轴上输出的功率。即 PN=UNINηN
学习任务2 直流电机的工作原理
问题1：什么是直流电动机的模型？ 在一对静止的磁极N和S之间，装设一个可以绕中心横轴而转动的圆柱形铁芯，在它上面
装有矩形和线圈abcd。这个转动的部分通常叫做电枢。线圈的末端a和d分别接到叫做换向 片的两个半圆形铜环上。换向片之间彼此绝缘，它们和电枢装在同一根轴上，可随电枢一起 转动。A和B是两个固定不动的碳质电刷，他们和换向片之间滑动接触，来自直流电源的电 流就是通过电刷和换向片留到电枢的线圈。
直流电机励磁的方法有哪些
直流电机励磁的方法有哪些
直流电机的励磁方法主要有以下几种：
1.磁铁励磁：在电机磁极上安装恒定磁场的永磁体。
这种方法简单易行，但磁场强度无法调节。
2.串联励磁：将电枢线圈和磁场线圈串联连接，由电枢提供电流激励磁场。
这种方法使电机具有稳定磁场，但需要较大的电枢电流。
3.并联励磁：将电枢线圈和磁场线圈并联连接，共享同一电源，由电枢电流和磁场电流一起激励磁场。
这种方法可以调节磁场强度，但对电枢电流的稳定性要求较高。
4.复合励磁：同时采用串联和并联励磁的方式，使电机具有较大的励磁范围和灵活性。
以上是常见的直流电机励磁方法，根据实际应用需求选择适合的方法。
直流电机中的励磁绕组跟电枢绕组的作用分别是什么
direct current motor，DC motor中文名称：直流电动机英文名称：direct current motor，DC motor定义：将直流电能转换为机械能的转动装置。
电动机定子提供磁场，直流电源向转子的绕组提供电流，换向器使转子电流与磁场产生的转矩保持方向不变。
直流电机中的励磁绕组跟电枢绕组的作用分别是什么？电动机的作用是将电能转换为机械能。
电动机分为交流电动机和直流电动机两大类。
(一) 交流电动机及其控制交流电动机分为异步电动机和同步电动机两类。
异步电动机按照定子相数的不同分为单项异步电动机、两相异步电动机和三相异步电动机。
三相异步电动机结构简单，运行可靠，成本低廉等优点，广泛应用于工农业生产中。
1. 三相异步电动机的基本结构三相异步电动机的构造也分为两部分：定子与转子。
（1）定子：定子是电动机固定部分，作用是用来产生旋转磁场。
它主要由定子铁心、定子绕组和机座组成。
（2）转子：转子是重点掌握的部分，转子有两种，鼠笼式与绕线式。
掌握他们各自的特点与区别。
鼠笼式用于中小功率（100k以下）的电动机，他的结构简单，工作可靠，使用维护方便。
绕线式可以改善启动性能和调节转速，定子与转子之间的气隙大小，会影响电动机的性能，一般气隙厚度为0.2-1.5mm之间。
掌握定子绕组的接线方法。
2. 三相异步电动机的工作原理掌握公式n1=60f/P、S=(n1-n)/n1、n=(1-S)60f/P，同时明白它们的意义（很重要），要能够灵活运用这些公式，进行计算。
同时记住：通常电动机在额定负载下的转差率SN约为0.01-0.06。
书上的例题要重点掌握。
3. 三相异步电动机铭牌上的数据（1）型号：掌握书上的例子。
（2）额定值：一般了解，掌握额定频率和额定转速，我国的频率为50赫兹。
（3）连接方法：有Y型和角型。
（4）绝缘等级和温升：掌握允许温升的定义。
（5）工作方式：一般了解。
4. 三相异步电动机的机械特性掌握额定转矩、最大转矩与启动转矩的关系。
直流电动机的原理及特性
直流电机
定子
机座 换向极 主磁极 电刷装置 电枢铁心 换向器
转子
电枢绕组 轴承
风扇 转轴
2.1.2 直流电动机的励磁方式 定义：直流电机产生磁场的励磁绕组的接线方式称为励磁方式。 实质上就是励磁绕组和电枢绕组如何联接，就决定了它是什么 样的励磁方式。
1.他励式
若励磁绕组不与电枢 绕组联接，励磁绕组单独 由其他电源供电的直流电 机称为他励式直流电机。
2.1.2 直流电动机的励磁方式
并励式
励磁绕组与电枢绕组并联，称为并励式直流电机。 并励式直流电机的电枢电流Ia。励磁绕组流过的 电流为If ，经过负载或电源供给电机的总电流 为 I，三者须满足以下关系： 直流发电机：Ia ＝I＋If 直流电动机：Ia ＝I－If
2.1.2 直流电动机的励磁方式
第2章 直流电动机的原理及特性
直流电机的用途
测速
伺服
励磁机
电源
直流电机的特点
• 直流发电机的电势波形较好，对电磁干扰的影响小。 • 直流电动机的调速范围宽广，调速特性平滑。 直流电动机过载能力较强，起动和制动性能良好。
• 由于存在换向器，其制造复杂，价格较高
2.1直流电动机的基本结构和工作原理
端盖 —— 端盖装在机座两端并通过端盖中的轴承支 撑转子，将定转子连为一体。同时端盖对电机内部还 起防护作用。
定子部分
电刷装置——电刷装置是电枢电路的引出（或引入） 装置，它由电刷，刷握，刷杆和连线等部分组成，右 图所示，电刷是石墨或金属石墨组成的导电块，放在 刷握内用弹簧以一定的压力按放在换向器的表面，旋 转时与换向器表面形成滑动接触。刷握用螺钉夹紧在 刷杆上。每一刷杆上的一排电刷组成一个电刷组，同 极性的各刷杆用连线连在一起，再引到出线盒。刷杆 装在可移动的刷杆座上，以便调整电刷的位置。
电机与拖动简答题
1。
三相异步电动机有机械制动和电气制动两类方法。
2。
三相绕线式异步电动机通常采用在转子绕组中串接变阻器或频敏变阻器起动方法。
3.主磁通：在铁心内通过的磁通.4.漏磁通：在部分铁心和铁心周围的空间存在的少量分散的磁通。
5. 直流发电机的励磁方式有：他励；自励（包括并励,串励和复励）。
6.单相罩极式异步电动机的特点：起动转矩小，电动机转向不可改变。
7.常用的控制电机有：伺服电机、测速电机、自整角电机、旋转变压器、力矩电机。
8。
软磁材料可用于制造电机铁心；硬磁材料可用于制造永久磁铁.9.直流电动机的固有机械特性：当直流电动机的电枢电压和磁通均为额定值，且电枢没有串联电阻时的机械特性。
10。
直流并励发电机自励的条件是什么？答：直流并励发电机自励的条件是：1）电机必须有剩磁，如果电机已经失磁，可用其他直流电源激励一次，以获得剩磁。
2）励磁绕组并联到电枢的极性必须正确，否则绕组接通后，电枢中的电动势不但不会增大，反而会下降,如出现这种情况，可将励磁绕组与电枢出线端的连接对调,或者将电枢反转。
3）励磁回路中的电阻要小于临界值。
11。
直流电动机的调速方法有几种，各有何特点?答：直流电机调速方法有三种（以他励直流电动机为例）：（1）改变电枢端电压：转速特性为一组平行下移的直线,特点是空载转速随电枢电压的下降而减小。
(2）在电枢回路中串电阻：转速特性为一组空载转速不变的直线，特点是所串电阻要消耗功率，电动机转速随所串电阻的增加而下降。
(3）改变所串的励磁回路的电阻值：弱磁调速的特点是电动机转速只能上升而不能下降. 12.何为电枢反应？电枢反应的性质是由什么决定的？电枢反应对气隙磁场有什么影响？对电机运行有什么影响？答：电枢磁势的基波对励磁磁势的基波的影响称为电枢反应。
电枢反应的性质取决于负载的性质和电机内部的参数.电枢反应使气隙磁场波形畸变，并呈去磁性。
电枢反应对直流发电机影响其端电压，对直流电动机影响其电磁转矩和转速。
励磁方式
励磁方式简介获得励磁电流的方法称为励磁方式。
目前采用的励磁方式分为两大类：一类是用直流发电机作为励磁电源的直流励磁机励磁系统；另一类是用硅整流装置将交流转化成直流后供给励磁的整流器励磁系统。
现说明如下：1 直流励磁机励磁直流励磁机通常与同步发电机同轴，采用并励或者他励接法。
采用他励接法时，励磁机的励磁电流由另一台被称为副励磁机的同轴的直流发电机供给。
如图15.5所示。
2 静止整流器励磁同一轴上有三台交流发电机，即主发电机、交流主励磁机和交流副励磁机。
副励磁机的励磁电流开始时由外部直流电源提供，待电压建立起来后再转为自励(有时采用永磁发电机)。
副励磁机的输出电流经过静止晶闸管整流器整流后供给主励磁机，而主励磁机的交流输出电流经过静止的三相桥式硅整流器整流后供给主发电机的励磁绕组。
(见图15.6）3 旋转整流器励磁静止整流器的直流输出必须经过电刷和集电环才能输送到旋转的励磁绕组，对于大容量的同步发电机，其励磁电流达到数千安培，使得集电环严重过热。
因此，在大容量的同步发电机中，常采用不需要电刷和集电环的旋转整流器励磁系统，如图15.7所示。
主励磁机是旋转电枢式三相同步发电机，旋转电枢的交流电流经与主轴一起旋转的硅整流器整流后，直接送到主发电机的转子励磁绕组。
交流主励磁机的励磁电流由同轴的交流副励磁机经静止的晶闸管整流器整流后供给。
由于这种励磁系统取消了集电环和电刷装置，故又称为无刷励磁系统。
三相交流发电机励磁原理2008-01-02 21:48利用导线切割磁力线感应出电势的电磁感应原理，将原动机的机械能变为电能输出。
同步发电机由定子和转子两部分组成。
定子是发出电力的电枢，转子是磁极。
定子由电枢铁芯，均匀排放的三相绕组及机座和端盖等组成。
转子通常为隐极式，由励磁绕组、铁芯和轴、护环、中心环等组成。
汽轮发电机的极数多为两极的，也有四极的。
转子的励磁绕组通入直流电流，产生接近于正弦分布磁场（称为转子磁场），其有效励磁磁通与静止的电枢绕组相交链。
直流电动机的四种励磁方式
直流电动机的四种励磁方式
直流电动机的四种励磁方式包括：
1. 系列励磁：将励磁绕组与电动机的电枢绕组串联，使得励磁电流和电动机的电流通过相同的通路。
系列励磁方式适用于需要大起动转矩和较宽速度调节范围的应用。
2. 并联励磁：将励磁绕组与电动机的电枢绕组并联，励磁电流和电动机的电流分别通过独立的通路。
并联励磁方式适用于需要高速运行和较小起动转矩的应用。
3. 复合励磁：是系列励磁和并联励磁的结合，既能得到系列励磁的大起动转矩，又能得到并联励磁的高速运行特性。
通过调节系列励磁绕组和并联励磁绕组的比例，可以实现不同的转速和转矩要求。
4. 独立励磁：独立励磁方式是将励磁绕组与电源独立连接，励磁电流和电动机的电流完全分离。
这种方式适用于需要精确控制励磁电流的应用，可以实现更精确的速度和转矩控制。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
直流电动机的励磁方式
直流电动机定子磁极的产生有两种，一种是用永久磁铁，另一种是给定子励磁绕组通入直流电。
按励磁绕组与电枢绕组连接方式的不同可分为他励和自励两种。
他励指励磁与电枢回路在电气上相独立，自励则两者有直接的电气联系。
自励多应用于小功率电机，而他励方式则多应用于中、大功率电机。
自励的励磁方式又包括：并励、串励、复励等，其中复励又有积复励和差复励之分。
直流电机的励磁方式如图所示：
图中，Ia为电枢电流，If为励磁电流。
图（a）为他励方式。
励磁绕组与电枢绕组无联接关系，用外加电流进行励磁。
他励直流电机的励磁电流在运行中不能太小，易超速运行
图（b1）为并励方式。
励磁绕组与电枢绕组共用同一直流电源，并且励磁绕组与电枢绕组呈并联关系。
在性能上讲，他励与并励电机性能接近，具有较硬的机械特性，转速随负载变化小，磁通为一常值，
转矩随电枢电流成正比变化。
但起动转矩小于串励电机。
他励与并励电机具有较硬的机械特性，转速随负载变化小，调速范围广，适用于转速要求稳定，而对起动转矩无特别要求的负载。
如轧机、金属切削机床、纺织印染和印刷机械等。
并励直流电机的励磁绕组在运行中不能断开，否则易发生飞车。
图（b2）为串励方式。
励磁线圈与电枢线圈相串联并共用电源，励磁电流即为电枢电流。
串励直流电机具有软的机械特性，转速随负载的轻重变化较大，转矩近乎与电枢电流的平方成正比。
起动转矩较他励、并励直流电机大
串励电机适用于要求起动转矩特别大，而对转速的稳定无要求的负载。
主要用于起重及交通运输机械上。
串励电机不允许空载运行，易发生飞车。
图（b3a）、（b3b）为复励方式。
复励直流电机有并励和串励两个励磁绕组，一为与电枢并联的并励绕组，一为与电枢串联的串励绕组。
若串励绕组产生的磁通势与并励绕组产生的磁通势方向相同称为积复励。
若相反，称为差复励。
复励直流电机具有并励和串励电机的“折中或复合”特点，其特性介于并励和复励电机之间。
复励直流电机适用于起动转矩较大，转速变化不大的负载，如冶金辅助机械、空气压缩机等。
