东洋制冷冷水机说明书
水冷说明书ORION中文
外观
各部名称
外观
9
各部名称
操作板的名称及机能
操作板的名称及机能
①数字显示部 ②冷却器运转灯
③
冷却器运转开关
④
复位开关
⑤设定开关
⑥温度调节开关
测定水温显示（通常显示） 警报（错误）显示（闪烁）
灯亮：运转
灯灭：停止 在运转或停止冷却器时按动。
在解除警报（错误）时按动。
轻轻按动：可确认设定水温。 按 2 秒以上：可变更设定水温。 ＊在数字显示部显示设定水温，灯闪烁。 改变设定水温时按动。
接触到设备内部，会导致触电。
产品和机械室内，不要淋水。
而且不要用水洗，否则会导致触电或火灾等。
不要损坏或加工电源线
电源线上放置重物，或过热，或牵拉，或挤压，都会导致电源线损坏，从 而引发触电或火灾等。
异常是要停止运转，向销售店或专业人员咨询。
异常状态下继续运转，会导致触电或火灾等。
漏电断电器工作时，请向专业人员咨询。
（参照「■泵的运转方法」） 5.循环水槽的水，排掉配管内的空气，之后水压计指示上升，压力稳定下来。 6.在压力稳定之后，通过旁通阀，调整到使用压力。
（参照「■送水压力的调整」）
●水位的确认
●水槽即使满水，也有时混入空气。这时候启动冷却器，可能不能冷却。 ●水槽内装有溢流开关，水位达到设定以下时，数字显示为「E03」，发出警报信号。
压送泵水回路（冷却水排放口及旁通阀）的全封闭运转是严格禁止的。全封闭运转的话，压 力会超过 1.2MPa，会使过滤损坏，而且由于泵的故障及泵体发热，会导致配管变形和水的泄 露。 3.对开关频繁低进行 ON/OFF 操作，有可能引发故障。停机之后再启动时，请经过 3 分钟以上 时间。在 3 分钟以内启动运转的话，安全装置起保护作用，还会导致压缩机故障。 4.泵的空运行也是严格禁止的。水槽内必须加水，在确认水位之后再实施运转。 5.排水之际，请将冻结放置模式 OFF。因为泵的空运转会导致故障。 6.水要经常保持清洁，每一个月进行一次水回路检查。必要时，情换水。 （请参照「冷凝器过滤清扫」） 7.对冷凝器过滤，每一个月清扫一次。 （请参照「冷凝器过滤清扫」）

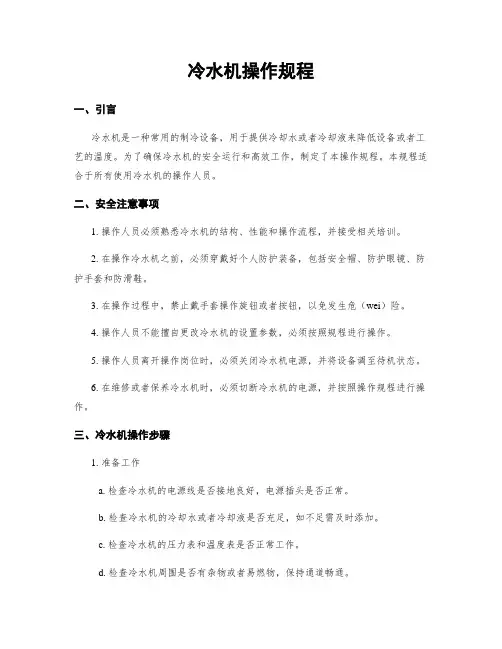

冷水机操作规程
冷水机操作规程一、引言冷水机是一种常用的制冷设备，用于提供冷却水或者冷却液来降低设备或者工艺的温度。
为了确保冷水机的安全运行和高效工作，制定了本操作规程。
本规程适合于所有使用冷水机的操作人员。
二、安全注意事项1. 操作人员必须熟悉冷水机的结构、性能和操作流程，并接受相关培训。
2. 在操作冷水机之前，必须穿戴好个人防护装备，包括安全帽、防护眼镜、防护手套和防滑鞋。
3. 在操作过程中，禁止戴手套操作旋钮或者按钮，以免发生危（wei）险。
4. 操作人员不能擅自更改冷水机的设置参数，必须按照规程进行操作。
5. 操作人员离开操作岗位时，必须关闭冷水机电源，并将设备调至待机状态。
6. 在维修或者保养冷水机时，必须切断冷水机的电源，并按照操作规程进行操作。
三、冷水机操作步骤1. 准备工作a. 检查冷水机的电源线是否接地良好，电源插头是否正常。
b. 检查冷水机的冷却水或者冷却液是否充足，如不足需及时添加。
c. 检查冷水机的压力表和温度表是否正常工作。
d. 检查冷水机周围是否有杂物或者易燃物，保持通道畅通。
2. 启动冷水机a. 打开冷水机的电源开关，确保电源指示灯亮起。
b. 按下启动按钮，冷水机开始运行。
c. 观察冷水机的压力表和温度表，确保指示值在正常范围内。
3. 设置参数a. 根据实际需要，调整冷水机的温度设定值和流量设定值。
b. 根据需要，选择冷水机的工作模式，如自动模式或者手动模式。
4. 监控运行a. 定期检查冷水机的压力表和温度表，确保指示值正常。
b. 观察冷水机的运行状态，如有异常情况及时报告相关人员。
c. 注意观察冷水机的噪音和振动情况，如有异常及时进行维修。
5. 关闭冷水机a. 在结束使用冷水机时，先将冷水机的工作模式调至待机状态。
b. 关闭冷水机的电源开关，确保电源指示灯熄灭。
c. 检查冷水机周围是否有杂物，保持清洁整齐。
四、故障处理1. 当冷水机浮现故障时，操作人员应即将住手使用，并将故障情况报告给维修人员。
水冷机操作说明书
水冷机操作规程1、接通机组电源，温度表显示当前水温（设定水温16。
5ºС）。
STOP的红色指示灯亮，说明电源正常，机组处于待启动状态。
按下启动开关后，P。
RUN，绿灯亮，机组即进入工作状态。
2、机组工作后，当水箱的水温高于设定温度1ºС，而且室外压缩机预热完毕（即黄灯不亮时），压缩机启动，C。
RUN绿灯亮。
3、在冬季，如果室外温度低于5ºС时，黄色加热指示灯亮时，压缩机不工作，但水泵处于工作状态，待加热灯灭后，压缩机开始运行。
若黄色加热指示灯长时间不灭（超过30MIN），按强制按钮（FDRCE）启动压缩机。
4、水箱中装有两个水位控制器，在机组工作时，如室内的蜂鸣器鸣叫，说明水位偏低，应向水箱中补水。
补水量由蜂鸣器的鸣叫停止为准。
5、当工作水箱的水位降低至极低水位时（如系统跑水等情况）水泵将停止工作，这时需及时补水。
6、需要改变2水温时，按O键，温控表上部显示S，此时按▲▼键，调整温控表下部显示至需要设定水温，按O键确认。
温控表返回上部，显示实际水温，下部显示至需要设定水温的工作状态。
7、循环水室内机组，位置确定后严禁来回推动机组，以免制冷管路损坏。
8、温控表除温度外的其他技术参数严禁随意改动。
9、蒸馏水三个月更换一次，室外机的冷凝器三个月用水或高压气体冲洗一次。
10、如遇紧急停电时，需立即关闭水冷机电源，待来电稳定后再打开水冷机组。
振动磨操作规程1、将搅拌均匀的生料试样称30克，放入磨具内，加入12——15滴酒精，盖好磨盘盖子，将磨具放到卡具台面正中，压紧磨盘。
2、开关在中间位置电源打开，指示灯亮，开关在两边位置电源切断，指示灯不亮。
3、在时间继电器上设置粉磨时间为90秒。
4、按绿色启动钮。
振动磨运行，经过设定的时间后自动停止。
5、振动磨磨盘采用碳化钨合金，质脆，操作时注意不能振打、碰撞，以免打碎。
6、放好样品，固定好磨盘后，一定要关闭好密封盖，打开行程开关，方能启动磨机。
制冷设备操作说明书
制冷设备操作说明书一、前言欢迎使用本制冷设备操作说明书。
本手册旨在为您提供准确、详细的操作指南，帮助您正确使用制冷设备并确保其安全性和性能。
二、安全须知在使用本制冷设备之前，请务必仔细阅读以下安全须知，并确保操作人员严格遵守，以防止潜在的危险：1. 在操作设备之前，确保所有操作人员已经接受过相关的安全培训，并具备操作所需的资质和技能。
2. 请使用专用的个人防护装备，如手套、护目镜等，以确保进行操作时的人身安全。
3. 切勿擅自改动设备的电源线、接头或任何其他零部件。
如果发现任何损坏或异常情况，请立即停止使用并联系专业技术人员进行维修。
4. 在进行清洁或维护工作时，请务必先将设备断电，并确保设备冷却完全后才能进行操作。
5. 请勿将易燃、易爆物品放置在设备附近，以防止火灾或爆炸危险。
三、设备介绍1. 设备外观本制冷设备外观简洁大方，整体呈矩形箱体结构，由金属材料制成，具有良好的强度和耐腐蚀性。
2. 设备配件本制冷设备配备以下配件：- 制冷压缩机：用于提供制冷设备所需的压缩制冷剂；- 蒸发器：通过制冷剂与空气的热交换，实现制冷效果；- 冷凝器：用于将制冷剂释放的热量排出设备；- 控制面板：用于设定和监控设备的工作参数。
四、操作步骤1. 开机准备a. 确保设备已连接到可靠的电源，并检查电源线是否损坏。
b. 打开设备的控制面板，并确认设备处于停机状态。
2. 设定参数a. 使用控制面板上的按键或旋钮，设定所需的制冷温度和制冷时间。
b. 根据具体需求，调整其他参数，如风速、湿度等。
3. 启动设备a. 按下控制面板上的启动按钮，设备将开始工作。
b. 在设备运行期间，请密切关注设备的运行状态，确保一切正常。
4. 关机操作a. 当工作完成或需要停止设备时，按下控制面板上的停止按钮，设备将停止运行。
b. 关闭电源，并确保设备完全停止工作后，方可进行下一步骤。
五、清洁与维护1. 清洁操作a. 在清洁设备之前，请断开电源并等待设备完全冷却。
冷水机使用说明
冷水机使用说明一、产品简述冷水机是一种专业的制冷设备，用于产生低温水或冷水，广泛应用于工业、商业和家庭领域。
本产品采用先进的制冷技术，具有高效、环保、可靠等特点，是理想的冷却设备。
二、产品特点1.高效节能：冷水机采用节能制冷技术，能够提供稳定且高效的冷水供应，同时降低能耗。
2.精准控制：通过智能控制系统，用户可以按需设定温度范围和流量，实现精确的温控和流量控制，满足不同场景的需求。
3.安全可靠：冷水机配备多种安全保护装置，如过热保护、过流保护、相序保护等，保证设备运行的安全可靠性。
三、使用须知1.安装要求：冷水机应安装在通风良好、干燥且防尘的地方，防止异物进入设备内部。
同时，冷水机需要与供电回路连接，接线前请确保电源开关处于关闭状态。
2.电源要求：冷水机的电源应符合国家标准，并接地良好。
同时，为避免电网电压波动对设备造成损害，请配备稳压器或者电源清洁器。
3.启动前准备：在启动之前，请检查冷水机的各项参数是否正常，如供水温度、循环水流量等，确保设备能够正常运行。
4.启动操作：先打开电源，然后打开冷水机的主电源开关。
启动后，根据需要设定冷水温度和出水流量，由智能控制系统自动调节。
5.关机操作：先关闭冷水机的主电源开关，再关闭电源。
注意，冷水机应当定期进行清洗保养，确保设备的正常运行和寿命。
四、故障排除2.制冷效果不佳：如果冷水机出水温度较高或制冷效果不佳，请检查冷水机的制冷系统是否正常运行，是否需要添加冷媒等。
3.噪音过大：冷水机运行过程中出现噪音过大的情况，请确保设备的安装和连接是否牢固，是否有松动的部件需要调整。
五、安全保养1.定期清洗：为保证冷水机的制冷效果和安全运行，建议定期对设备进行清洗。
清洗前，请关闭设备电源，等待设备的温度下降，然后使用柔软的布料和中性洗涤剂进行清洗。
2.维护保养：长期使用冷水机后，应进行定期的维护保养，如润滑设备的轴承、清理设备的过滤器等。
3.注意安全：操作冷水机时，请务必注意安全，避免触摸高温部件，避免冷水喷溅。
冷水机操作说明
按下开机键，弹出确认框，按下确认
5
键，机组进入启动延时，待延时结束 后，机组启动进入制冷状态。（图
5）
机组到达指定温度后，机组停机进入 待机状态，待温度上升到一定温度后 6 重新启动，如设定-25℃（回水）， 机组-25℃停机，温度上升到-22℃重 新启动（3度启动温差）。
关机
停机时，按下关机键，弹出确认框， 7 点确认，机组进入延时停机，延时后
冷水机操作说明
操作项目 序号
操作说明
开机
1
开机检查：开机前先检查水路阀门是 否是开启状态
打开冷冻水泵和冷却水泵和冷却塔风 2 机，循环水泵根据客户需要打开。
（右侧墙面控制箱）（图片2）
3 合上机组电源总开关（图片3）
电能表
运行
旋开机组上控制柜的急停按钮，等待
4 机器启动和自检，待触摸屏显示画面
稳定（图片4）
机组停机进入待机状态。
待触摸屏完全关闭（黑屏）后，按下 8 面板上的急停按钮，打开控制箱，拉
下机组总电源（图ቤተ መጻሕፍቲ ባይዱ3）
9
关闭冷冻水泵和冷却水泵和冷却塔风 机，循环水泵（图片2）
其他
参数设置：点击用户设置，弹出密码
框，点击绿色秘密框，输入密码‘
10
111111111’八个一，点击用户参数 设置，然后点击温度框，即可更改温
度，零下就先输‘-’负号，再输温
度，按下确定即可（图10）
故障查询，点击故障查询，方可查看
11
当前故障，待故障处理后，按下复位 键，机组重新进入启动延时状态（图
11）
12
电能表读数：当前读数*30，即为电 能消耗准确读数（图2）
图片 触摸
急 停
冷水机操作规程
冷水机操作规程一、引言冷水机是一种常见的制冷设备，用于调节和控制室内温度。
为了确保冷水机的正常运行和安全使用，制定本操作规程。
二、适用范围本操作规程适用于所有使用冷水机的人员，包括操作人员、维护人员等。
三、安全注意事项1. 操作人员必须经过专业培训并持有相关证书，了解冷水机的基本原理和操作方法。
2. 在操作冷水机之前，必须确保设备处于停止状态，并断开电源。
3. 在操作过程中，严禁将手指或其他物体伸入冷水机内部。
4. 操作人员应佩戴适当的个人防护装备，包括手套、护目镜等。
5. 在操作过程中，应注意设备周围的环境和地面的平稳程度，确保操作安全。
四、操作流程1. 开机准备a. 检查冷水机的外观是否完好，无损坏或漏水现象。
b. 检查冷水机的电源线是否接地良好，无断裂或破损。
c. 打开冷水机的进水阀门，并确保水流畅通。
d. 检查冷水机的冷却剂液位，必要时添加适量冷却剂。
e. 连接冷水机的排水管道，确保排水通畅。
2. 启动冷水机a. 打开冷水机的电源开关，确保电源正常供应。
b. 按照冷水机的启动程序，依次打开冷却水泵、压缩机等设备。
c. 观察冷水机的运行状态，确保各个部件正常工作。
d. 根据需要，调节冷水机的温度和湿度设定值。
3. 运行监控a. 定期检查冷水机的运行状态，包括温度、压力、电流等参数。
b. 注意观察冷水机的报警系统，及时处理异常情况。
c. 定期清洁冷水机的过滤器和换热器，确保其正常运行。
d. 定期检查冷水机的冷却剂液位，必要时添加或更换冷却剂。
4. 关机操作a. 在停止使用冷水机之前，先关闭冷水机的电源开关。
b. 依次关闭冷却水泵、压缩机等设备。
c. 关闭冷水机的进水阀门，停止供水。
d. 清理冷水机周围的杂物，保持设备的整洁。
五、维护保养1. 定期检查冷水机的冷却水泵、压缩机等设备的工作状态，及时修理或更换损坏部件。
2. 定期清洁冷水机的冷凝器和蒸发器，确保其换热效果良好。
3. 定期检查冷水机的电气系统，确保电源线路正常，无漏电现象。
制冷设备操作手册说明书
制冷设备操作手册说明书1. 简介制冷设备操作手册是为了提供使用者对于制冷设备操作方法的详细说明和指导。
本手册涵盖了制冷设备的基本知识、操作要点以及遇到问题的处理方法，旨在帮助使用者正确操作和维护制冷设备，确保设备的正常运行并延长其使用寿命。
2. 设备安装与准备2.1 设备安装在进行制冷设备的安装之前，使用者需要确认设备安放位置是否符合要求，并确保设备周围有足够的空间保证空气流通。
同时，需要检查设备的电源供应是否符合要求，并牢固连接设备与电源。
2.2 设备准备在启动制冷设备之前，使用者需要确保设备内没有任何杂质和异物，并对设备进行一次简单的外观检查，以确保设备没有受到损坏。
另外，还需检查设备的控制面板和开关是否正常工作。
3. 制冷设备操作3.1 启动设备首先，使用者需要按照设备的操作启动流程，逐步打开设备的电源，并按照设备控制面板的指示进行操作。
需要注意的是，启动设备时应该逐渐升高设备的负荷和温度，以保证设备的正常运行。
3.2 调节温度在设备运行期间，使用者需要随时关注设备的温度情况，并按照实际需要进行调节。
在调节温度时，可以根据设备的控制面板进行操作，或者通过外部温度调节器进行调节。
3.3 设备保养定期对制冷设备进行保养是确保设备正常运行的重要环节。
使用者应该按照设备操作手册中提供的保养指导进行操作，包括清洁设备内部和外部的杂质，检查设备的各个部件是否正常，以及更换使用寿命到期的部件。
4. 常见问题与处理方法4.1 设备无法启动若设备无法启动，使用者首先应检查设备电源是否正常连接，并确保电源供应符合要求。
若电源正常，可以检查设备的保险丝和开关是否损坏，并及时更换。
4.2 设备温度异常若设备的温度异常，使用者可以首先检查设备的控制面板设置是否正确，并调整温度控制器。
如果问题仍然存在，可以联系设备的售后服务中心，寻求技术人员的帮助。
4.3 设备噪音过大设备运行过程中出现噪音过大的情况，使用者可以首先检查设备周围是否有异物或杂质，将其清除。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
工业冷水机
使
用
说
明
书
使用前请详细阅读本说明书，并保存此书以备日后参考
冷水机安装
一、冷水机搬运
冷水机搬运前应做好必要的防护措施，搬运过程中禁止倒置、碰撞、震动等，防止机组受损。
二、冷水机安装
1、冷水机安装地面要平整，并牢固可靠；15匹以上的冷水机应建造安装基础，
同时要找平安装点。
机组与墙之间的距离要有1米宽，使机组有足够散热和检修空间。
2、冷水机应水平安置，安装点应加减震器；冷水机应安置在通风较好、能防雨
淋、灰尘较少、远离振动和无腐蚀性气体的地方。
3、按照规范的系统水管匹配和空间位置要求，优化设计水管系统，并按照相关
安装标准进行施工安装。
4、水源水质较差和周围环境恶劣时，对于水冷式冷水机，冷冻水和冷却水系统
必须安装过滤器；散热过滤装置必须及时清洗或更换。
5、对于封闭冷冻水系统，其最高处必须安装自动排气阀，最低处必须安装泄污
排水接头。
6、对于水冷式冷水机，要根据机组制冷能力选用匹配的冷却塔。
7、冷冻水管试漏后，要包好保温层，避免冷量损失和防止管路滴水。
三、电源连接
1、冷水机电源采用三相五线，电源线（R.S.T）接电源线、或单相线（R.S.E），
（N）接零线，（E）接地线。
2、机组用主电源线经电控箱上的穿孔连接在箱内接线柱上，保证接线牢固。
若
冷水机相位掣安装相反，控制面板上的红色指示灯（相位故障）亮，请将电源总掣关闭，然后将电源线R.S.T其中两相对调，再开启电源开关，这时电源指示灯亮，表明已恢复正常。
3、机组配电要求：
注意：主电源电压：额定电压±10%，主电源频率：50±2%Hz
主电源电压波动超过范围时，不准启动冷水机，否则视为错误操作，由此产生的机组损坏不在本公司保修、保养范围之内。
4、水系统的水流开关、水泵、冷却塔等连锁电路在必要时可正确连接在机组端
子2和3控制电路中，将端子2和3短接线去掉。
5、冷水机组设有电流过载保护，压缩机排进气端之高低压保护，马达线圈过热
保护，蒸发器防结冰保护，冷却水之水流连锁保护等多种保护措施。
本公司冷水机组的电器控制先进可靠，并在出厂前已安装调试完成，切勿擅自改动，如确需改动请与本公司联系。
开机运行
一、开机前三检一禁
1、检查机组及其周围环境是否有异状。
2、检查机组电源连接是否妥当（电压是否符合要求）。
额定电压±10%，主电源
频率：50±2%Hz。
3、检查冷冻水阀是否已开启，对于水冷式冷水机来说，还要检查冷却水阀是否
开启，冷水塔是否在备用状态。
※开机前，冷水机水箱和冷凝器必须注满水，严禁无水操作。
二、冷水机操作
当电源接通及水阀开启后，先开系统中的水泵、水塔，后开冷水机上的水泵开关，这时要注意水泵运转方向，确保水泵按箭头方向运转；如方向相反，将电线R及S对调接即可，然后开启压缩机开关，等待三分种，第一机头启动；再等待一分钟，第二个机头启动，此时操作已完成。
再把温控器调节至所需之温度（通常情况下，温度调节不低于3度，以防止蒸发器结冰），当压缩机运行至所调温度时，它会自动关闭；当温度上升至所调温度时，机组会自动开启。
如此循环，达到理想之效果。
（附温控说明具体操作书）
开机步骤：电源总闸→系统水泵开关、水塔开关→机组水泵开关（注意方向）→1号压缩机开关（等待三分钟）→2号压缩机开关（等待一分钟）→温度调整
关机步骤：2号压缩机开关→1号压缩机开关→机组水泵开关→系统水泵开关→水
塔开关→电源总闸
保养
一、每月定期保养：
1、检查电压是否正常、缺相。
2、检查和记录运转电流。
3、测量并记录高低压压力和温控温度是否正常。
（正常时高压力150—280psi/
低压为40—80psi）
4、检查连锁控制电路装置是否松动、老化。
5、检查油位及油温是否正常（15匹以上）。
6、检查压缩机有无异常声音及不正常之震动。
7、冷媒系统测试。
8、整体试车及测试。
二、年度保养
1、清洗冷凝器（累积运行三个月清洗一次）。
2、清洗冷却塔（水冷式累积运行一个星期清洗一次）。
3、检查冷冻油及润滑油系统，必要时进行更换和补充。
4、检查保养主机电路系统。
5、压缩机马达线圈绝缘测试。
6、检查干燥过滤器是否正常，有无堵塞，必要时予以更换。
7、检查冷媒量，及时补充冷媒。
8、检查及校正高低压压力开关。
9、检查及校正温控器。
10、试车运行及总校正，测试过热度是否正常，各部件有无异常声音。
故障排除方法
说明：10HP以上冷水机设有停电保护，在正常运行中，意外停电后又来电冷水机不再自动起动，这属正常现象，只要重新起动水泵开关即可。
