气溶胶灭火器使用手册
气溶胶灭火系统说明书
目录一、热气溶胶灭火技术简介 (2)1、YHQRR热气溶胶灭火机理 (2)2、YHQRR热气溶胶灭火技术性能 (2)二、YHQRR热气溶胶灭火装置的技术特点 (3)1、可靠的启动装置 (3)2、独特的冷却装置 (3)3、产品选型及分类 (3)4、灵活的应用方式 (4)5、市场技术优势 (4)三、YHQRR热气溶胶灭火系统设计要求 (4)1、YHQRR热气溶胶灭火系统适用范围 (4)2、YHQRR热气溶胶灭火系统设计基本参数 (4)3、YHQRR热气溶胶灭火剂设计用量计算 (5)4、YHQRR热气溶胶灭火系统配置要求 (6)四、YHQRR热气溶胶灭火系统注意事项 (7)1、YHQRR热气溶胶灭火系统设计、施工注意事项 (7)2、YHQRR热气溶胶灭火系统调试注意事项 (8)3、YHQRR热气溶胶灭火系统管理注意事项 (8)一、热气溶胶灭火技术简介1、YHQRR热气溶胶灭火机理“气溶胶”是指液态或固态的微粒悬浮于气体介质中的一种物质，其灭火机理如下所述：1.1、吸热降温灭火机理热气溶胶产物中的固体微粒主要为M2O、M2CO3和MHCO3，这三种物质在火焰上均会发生强烈的吸热反应。
M2O 在温度大于350℃时就会分解，M2CO3的熔点为891℃，超过这个温度就会分解，MHCO3在100℃开始分解，200℃时完全分解，这些都是强烈的吸热反应，另外，M2O和C在高温下还可能进行如下吸热反应：M2O+C→2M+CO 2Ｍ2O+C→4M+CO2上述反应都是强烈的吸热反应，这些固体微粒在火场中发生上述化学反应之前的物理气化过程中还需要从火焰中吸收大量的热，使其达到上述反应所需的温度而进行反应。
任何火灾在较短的时间内所释出的热量是有限的，如果在较短的时间内，气溶胶中的上述固体微粒能够吸收火焰的部分热量，那么火焰的温度就会降低，则辐射到可燃烧物燃烧面时，用于气化可燃物分子和将已经气化的可燃烧分子裂解成自由基的热量就会减少，燃烧反应的速度就会得到一定程度的抑制，这种作用在火灾初期尤为明显。

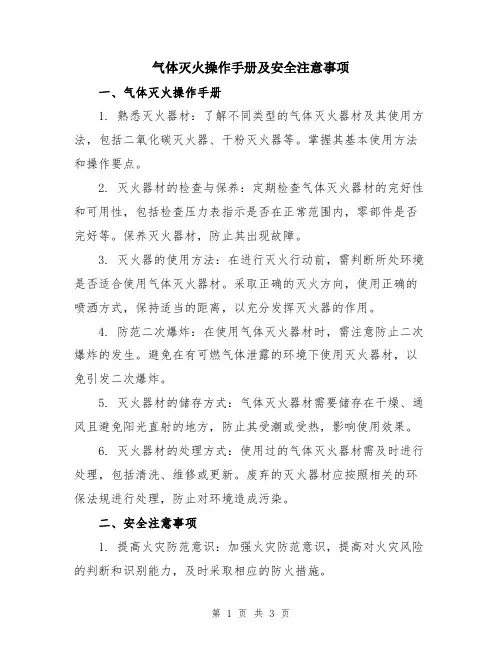

气体灭火操作手册及安全注意事项
气体灭火操作手册及安全注意事项一、气体灭火操作手册1. 熟悉灭火器材：了解不同类型的气体灭火器材及其使用方法，包括二氧化碳灭火器、干粉灭火器等。
掌握其基本使用方法和操作要点。
2. 灭火器材的检查与保养：定期检查气体灭火器材的完好性和可用性，包括检查压力表指示是否在正常范围内，零部件是否完好等。
保养灭火器材，防止其出现故障。
3. 灭火器的使用方法：在进行灭火行动前，需判断所处环境是否适合使用气体灭火器材。
采取正确的灭火方向，使用正确的喷洒方式，保持适当的距离，以充分发挥灭火器的作用。
4. 防范二次爆炸：在使用气体灭火器材时，需注意防止二次爆炸的发生。
避免在有可燃气体泄露的环境下使用灭火器材，以免引发二次爆炸。
5. 灭火器材的储存方式：气体灭火器材需要储存在干燥、通风且避免阳光直射的地方，防止其受潮或受热，影响使用效果。
6. 灭火器材的处理方式：使用过的气体灭火器材需及时进行处理，包括清洗、维修或更新。
废弃的灭火器材应按照相关的环保法规进行处理，防止对环境造成污染。
二、安全注意事项1. 提高火灾防范意识：加强火灾防范意识，提高对火灾风险的判断和识别能力，及时采取相应的防火措施。
2. 灭火器材的合理布置：根据实际需要，在易燃物品存放区域、高温设备周围等合适的位置布置气体灭火器材，以便在火灾发生时能够迅速采取灭火行动。
3. 常规检查与保养：定期对气体灭火器材进行检查和保养，确保其完好可用。
检查压力表指示是否在正常范围内，零部件是否完好。
4. 人员培训与演练：定期组织人员进行灭火器材使用方法培训和实际演练，提高人员的应急处置能力。
5. 避免误用：在使用气体灭火器材时，需避免误用，如将气体灭火器材用于非火灾场景或以错误的方式使用。
6. 安全疏散：发现火灾时，应第一时间采取安全疏散措施，将人员迅速疏散到安全区域，并及时报警，以便专业消防队进行灭火。
7. 监测系统的安装：根据需要安装相应的火灾监测系统，对潜在的火灾风险进行及早预警，以便采取相应的灭火措施。
S型气溶胶说明书
尊敬的用户：
感谢您选择和使用我公司生产的 S 型气溶胶灭火装置！ 本说明书介绍了 S 型气溶胶灭火装置的工作原理、动作程序、系统配置、 技术参数、控制系统及其连接、系统安装及日常维护管理要求，为系统的安装 和日常维护管理提供指导。 为了充分发挥系统之效能及避免因操作不当引起的故障或事故，请详细阅 读该说明书，以确保系统发挥正常的工作效能。 本公司地址：成都市蛟龙工业港（青羊园区）B-50 座 邮 编：610091 售后服务部电话： Tel：+86-28-65016112 Fax：+86-28-65016119 声明：如本使用说明书已升级，则同型产品的介绍以最新版本为准；如本 使用说明书所引起的标准已升级，则以最新标准为准，恕本公司不另行通知。
3) S 型气溶胶灭火剂产生的微粒粒径很小。这些微粒量比一个月内封闭 计算机房自然降落的灰尘量还少，而且这些微粒即使在高湿（相对湿度 95%）
5
四川迪威消防设备制造有限公司
S 型气溶胶灭火装置安装使用说明书
状态下，也无导电性和腐蚀性。不会对电器设备产生任何损害。这是同其它气
溶胶产品的根本区别。
4) 产品应用范围广，适用于各种空间保护，特别适用对精密仪器的保护。
溶胶灭火装置（整机重大约 20kg）相当于 150kg 的 CO2 钢瓶组。所以在有诸多
限制的情况下，如高层建筑的承重限制，气溶胶灭火系统是更为实际的。
� 灭火剂产生的气体物质具有流动特性及绕过障碍物充斥整个空间的
能力，因而不受火源位置的影响。
3、 经济性—系统工程造价低
� 系统无管网，占地空间小，建设投资小，几乎不占用被保护对象的
四川迪威消防设备制造有限公司
S 型气溶胶灭火装置安装使用说明书
气溶胶灭火装置 DKL固定式自动灭火装置使用说明书
1 概述DKL固定式自动灭火装置（以下简称DKL灭火装置）是国内首创，具有世界先进水平的新型环保消防产品。
它是在国际蒙特利尔协定和我国环境保护意识增强的背景下诞生的造福人类的高科技绿色消防产品，是哈龙灭火装置的理想替代产品，适用于通讯机房（Telecommunications facilities）及电子计算机房（Computer rooms）。
1.1 产品特点：灭火速度快，全方位灭火，不受火源位置影响；通过自动灭火控制器自动灭火，无须人员值守；运行储存于常压状态；无须敷设管网，简便易行，安装维修简单；可组合安装；无毒害，无腐蚀；不损耗大气臭氧层。
1.2 主要用途及适用范围（包括不适用范围及场所）1.2.1 DKL灭火装置主要应用于通讯、邮电、冶金、电力、金融等行业的消防灭火。
1.2.2 DKL灭火装置适用于在相对封闭条件下扑救下列火灾1.2.2.1 通讯机房、电子计算机房、变（配）电间、发电机房、电缆井、电缆沟、等场所的电气火灾。
1.2.2.2 生产、使用或贮存柴油（-35号柴油除外）、重油、变压器油、润滑油、动物油、植物油等各种丙类可燃液体场所的火灾。
1.2.2.3 生产、使用或贮存可燃固体物质场所的固体物质表面火灾。
1.2.3 DKL灭火装置不能用于扑救下列物质的火灾1.2.3.1 无空气仍能迅速氧化的化学物质和能自行分解的化学物质。
1.2.3.2 活泼金属、金属氢化物、强氧化剂和自燃的物质。
1.2.3.3 可燃固体物质的深位火。
1.2.4 DKL灭火装置不适用于下列场所1.2.4.1 爆炸危险区域。
1.2.4.2 商业、交通、饮食服务、文体娱乐等公共场所。
1.2.4.3 人员密集场所。
1.3 DKL灭火装置型号、外形尺寸及重量1.4 DKL灭火装置型号的组成及其代表意义L代表落地式，G代表悬挂式，……）S代表S型，K代表K型，……）A代表可灭A类表面火，其他可不标注kg1.5 DKL灭火装置对防护区的要求：防护区应相对封闭。
气溶胶自动灭火装置使用说明书
新一代环保洁净型气溶胶自动灭火装置使用说明书广州海安消防设备有限公司目录第一章概述 (1)第二章S型自动灭火装置的灭火原理 (1)第三章适用范围和不适用范围 (1)第四章装置构成及型号编制 (1)第五章S型灭火装置的主要技术参数 (2)第六章简明设计指南 (2)第七章S型灭火系统控制模式 (3)第八章S型灭火装置的安装、日常维护和使用 (4)第一章概述金海安牌（S）环保型自动灭火装置（以下简称S型自动灭火装置）是由广州海安消防设备有限公司利用现代化工技术自行研制和生产的环保型混合气体灭火产品。
在生产过程中无毒、无污染、无公害，实施灭火过程中效率高、压力低、无残留物、对被保护物无腐蚀、安全性强、不存在F、Cl、Br、CO等有害物质，ODP=0、GWP≤0.35、不破坏大气臭氧层。
是目前消防领域代替哈龙产品的理想产品。
第二章 S型自动灭火装置的灭火原理1、IVS型灭火剂的特性IVS型灭火剂是一种固体含能化学物质，属于烟火药剂。
利用电子气化启动器激活IVs 型灭火剂，使其发生化学反应，能产生大量惰性气体、水汽和微量固体颗粒，形成混合气体，混合气体从IVS型自动灭火装置的喷口向外释放喷射，扑灭火灾。
2、S型自动灭火装置的灭火原理S型自动灭火装置的灭火机理是以物理、化学、水汽降温三种灭火方式同时进行的全淹没灭火形式：a、以物理性稀释空气中氧气“窒息灭火”为主要方式，切断火焰反应链进行链式反应破坏火灾现场的燃烧条件，迅速降低自由基的浓度；b、存在抑制链式燃烧反应进行的化学灭火方式；c、水蒸汽冷凝与气化降低燃烧物温度。
第三章适用范围和不适用范围1、适用范围S型气溶胶系统为全淹没系统，适用于扑灭相对封闭空间的A、B类火灾以及电气电缆初起火灾。
a、扑灭A类火灾：如木材、纸张等固体物质初起火灾，适用于木制品库、档案库、博物馆、图书馆、资料室等场所；b.扑灭B类火灾：适用于生产、使用或贮存柴油（-35号柴油除外）、重油、变压器油、动物油、植物油等各种丙类可燃液体场所的火灾；c.扑灭电气电缆火灾：适用于变（配）电间、发电机房、电缆夹层、电缆井、电缆沟、电子计算机房、通讯房等场所的火灾。
气溶胶灭火装置操作规程精编版
气溶胶灭火装置操作规程一、气溶胶的灭火机理热气溶胶是由凝集法形成的凝集性气溶胶，生成的燃烧产物在离开火焰后冷却而凝集成固态粒子。
由于其粒径小，扩散性能好，可以扩散到灭火空间的任一角落，而且沉降作用较弱，粒子可以在防火保护空间长时间地保持悬浮状态，而作为全淹没灭火剂使用。
气溶胶中占绝对多数的是气体，固体颗粒主要是金属氧化物和碳酸盐类，气体产物是N2，少量CO2和CO，主要靠固体微粒吸热分解降温作用，气相和固相的化学抑制作用及惰性气体的稀释作用实现灭火。
形成的气溶胶固体微粒直径在1μ m左右，这个粒级的粒子粒径远小于干粉灭火剂的极限粒径。
进入到火焰中的微粒，从火焰中吸收热量自身温度升高(热熔作用)，当温度上升到一定值时，微粒发生熔化，气化或分解，进一步吸收热量，其吸热降温作用是很明显的。
例如K2O 在温度大于350℃时分解，K2CO3，温度大于891℃就会分解起吸热反应。
对于小粒子来说，气化分解生成的气体物质对火焰均相抑制作用过程起主导作用，并且由于小粒子在火焰中的驻留时间较长，其非均相抑制作用也得到增强。
此外小粒子的气化分解能使火焰得到冷却，因而在气溶胶灭火过程中存在着物理灭火作用和化学灭火作用的协同效应，灭火效率较高。
由于形成的气溶胶微粒非常小，具有较强的扩散性，气溶胶可以绕过障碍物流动，可以进入到微小空隙之内，具有类似于气体的性质。
气溶胶固体微粒具有较大的表面积，并能在可燃物火焰中吸热，发生气化和分解反应而降低火焰温度，其均相和非均相化学抑制作用都非常强，因而具有较高的灭火效力。
二、气溶胶灭火系统组件及功能作用灭火系统主要包括三部分：灭火装置、控制装置和报警装置。
灭火装置主要由药筒、气体发生器、箱体组成。
药筒由电点火器、引燃药、灭火药剂和外壳组成，药简装在气体发生器内。
气体发生器一般由消焰冷却室和冷却室组成，发生器装在箱体内。
箱体只起保护装饰作用，根据不同型号一个箱体可装数个气体发生器。
报警装置包括：感烟探测器、感温探测器、放气指示灯、声光报警盒、紧急启停按钮等。
气溶胶灭火装置 DKL固定式自动灭火装置使用说明书
1 概述DKL固定式自动灭火装置（以下简称DKL灭火装置）是国内首创，具有世界先进水平的新型环保消防产品。
它是在国际蒙特利尔协定和我国环境保护意识增强的背景下诞生的造福人类的高科技绿色消防产品，是哈龙灭火装置的理想替代产品，适用于通讯机房（Telecommunications facilities）及电子计算机房（Computer rooms）。
1.1 产品特点：灭火速度快，全方位灭火，不受火源位置影响；通过自动灭火控制器自动灭火，无须人员值守；运行储存于常压状态；无须敷设管网，简便易行，安装维修简单；可组合安装；无毒害，无腐蚀；不损耗大气臭氧层。
1.2 主要用途及适用范围（包括不适用范围及场所）1.2.1 DKL灭火装置主要应用于通讯、邮电、冶金、电力、金融等行业的消防灭火。
1.2.2 DKL灭火装置适用于在相对封闭条件下扑救下列火灾1.2.2.1 通讯机房、电子计算机房、变（配）电间、发电机房、电缆井、电缆沟、等场所的电气火灾。
1.2.2.2 生产、使用或贮存柴油（-35号柴油除外）、重油、变压器油、润滑油、动物油、植物油等各种丙类可燃液体场所的火灾。
1.2.2.3 生产、使用或贮存可燃固体物质场所的固体物质表面火灾。
1.2.3 DKL灭火装置不能用于扑救下列物质的火灾1.2.3.1 无空气仍能迅速氧化的化学物质和能自行分解的化学物质。
1.2.3.2 活泼金属、金属氢化物、强氧化剂和自燃的物质。
1.2.3.3 可燃固体物质的深位火。
1.2.4 DKL灭火装置不适用于下列场所1.2.4.1 爆炸危险区域。
1.2.4.2 商业、交通、饮食服务、文体娱乐等公共场所。
1.2.4.3 人员密集场所。
1.3 DKL灭火装置型号、外形尺寸及重量1.4 DKL灭火装置型号的组成及其代表意义L代表落地式，G代表悬挂式，……）S代表S型，K代表K型，……）A代表可灭A类表面火，其他可不标注kg1.5 DKL灭火装置对防护区的要求：防护区应相对封闭。
JR S型气溶胶自动灭火装置使用说明书要点
®安装、使用产品前，请阅读使用说明书J R悬挂式S 型气溶胶自动灭火装置使用说明书执行标准：GA499.1陕西坚瑞消防股份有限公司目录1 概述 12 外形结构与工作原理 23 技术参数 24 开箱检验 25 安装 26 调试 57 使用、操作注意事项98 运输、贮存109 售后服务1010 联系方式101 概述JR S型悬挂式气溶胶自动灭火装置（以下简称JR灭火装置）是国内首创、具有世界先进水平的新型环保消防产品。
它是在国际蒙特利尔协定和我国环境保护意识增强的背景下诞生的造福人类的高科技绿色消防产品，是哈龙灭火装置的理想替代产品，特别适用于通讯机房及电子计算机房。
1.1 产品特点：灭火速度快，全方位灭火，不受火源位置影响；通过气体灭火控制器控制从而实现自动灭火，无须人员值守；运行储存于常压状态；无须敷设管网，简便易行，安装维修简单；可组合安装；无毒害，无腐蚀；不损耗大气臭氧层, 是绿色环保产品。
1.2 主要用途及适用范围1.2.1 JR灭火装置主要应用于通讯、邮电、冶金、电力、金融等行业的消防灭火。
1.2.2 JR灭火装置适用于在相对封闭条件下扑救下列火灾1.2.2.1 通讯机房、电子计算机房、变（配）电间、发电机房、电缆井、电缆沟等场所的电气火灾。
1.2.2.2 生产、使用或贮存柴油（-35号柴油除外）、重油、变压器油、润滑油、动物油、植物油等各种丙类可燃液体场所的火灾。
1.2.2.3 生产、使用或贮存可燃固体物质场所的固体物质表面火灾。
1.2.3 JR灭火装置不能用于扑救下列物质的火灾1.2.3.1 无空气仍能迅速氧化的化学物质和能自行分解的化学物质。
1.2.3.2 活泼金属、金属氢化物、强氧化剂和自燃的物质。
1.2.3.3 可燃固体物质的深位火。
1.3 型号、外形尺寸见表1表1 JR灭火装置型号、外形尺寸1.4 工作环境要求工作环境温度范围：-20℃~+55℃工作环境相对湿度：不大于95%1.5 对防护区的要求：防护区应相对封闭。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
“气溶胶灭火器”使用手册
一、气溶胶灭火剂介绍
气溶胶灭火剂，是将有化学灭火功能的超微粉体灭火剂喷射入大气中，与气体混和形成有很高灭火效能的“云状灭火剂”。
以磷酸铵微粒为基料的平均粒径5微米的超细粉体灭火剂，是将高聚合度的聚磷酸铵，和有催化、消烟、润滑功能的聚合物，经微、纳米级的粉碎、复合和微胶囊化处理，形成新的功能粉体，获得如下效果：粉体的总表面积增大，表面分子数量和表面活性增加，在火焰中受热分解速度加快，捕获自由基的能力增强，使中断火灾链式反应的灭火效能大幅提高。
微小颗粒又易于形成均匀分散、悬浮于空气中的相对稳定的气溶胶，以占满三维空间的方式与火焰接触，产生“全淹没”灭火效果，成为“全淹没”型灭火剂中灭火效能最高的灭火剂，见表1。
气体灭火剂与超细粉体灭火剂灭火效能表表1
气溶胶灭火剂常态下以粉状体存贮在容器内，灭火时由压缩气体加压喷射，生成气溶胶灭火剂。
因此，气溶胶灭火剂具有气体灭火剂的迅速充满有限空间，以“全淹没”的方式灭火的功能，被称为“准气体灭火剂”。
它可快速扑灭飞机舱内的燃油火灾、电气火灾、固体燃烧物火灾。
灭火后的粉粒不粘附在机件表面，易于清理。
因此，它是一种全新概念的高效灭火剂。
二、气溶胶灭火器的组成
气溶胶灭火器，由安装有安全阀的承压罐体、压缩气瓶、减压器、出粉软管、阀门、喷枪组成。
罐体容积： 50 L；
罐体内充装超细粉体灭火剂： 30kg
压缩气瓶容积： 6.8升
压缩气瓶内充入氮气： 30MPa
减压阀输出压力： 1.4～1.6 MPa
安全阀开启压力： 2MPa。
输粉软管长度： 15m
超细粉体灭火剂喷射流量： 1kg/s
三、使用方法
1、喷射气溶胶灭火剂的方法
打开气溶胶灭火器的压缩气瓶开关，压缩氮气经减压阀减至 1.4～1.6MPa 后，进入灭火器罐体内。
拉出输粉软管，将喷头对准火源，打开喷头的球阀开关后，气溶胶灭火剂向火源方向高速射出。
2、扑灭油盘火或机外火的方法
对准油盘火或机身外部的油火，打开压缩气瓶开关，打开喷头的球阀开关，使气溶胶灭火剂高速射出，将灭火剂射流对准油盘火或机身外部的油火的根部喷射，此时不要左右摆动喷头，以免降低射进火焰区域的局部气溶胶灭火剂的浓度，待被喷射处的油火熄灭后再水平缓慢转动喷头，扑灭其余火焰。
3、扑灭飞机初期火灾的方法
飞机初期火灾分为电气短路引发火灾、静电引发燃油火灾、喷射型漏油引发火灾，扑上述火灾的方法有所不同。
对于电气短路火灾、静电引发燃油火灾，将喷头对准火源后喷射气溶胶灭火剂，可迅速将火扑灭；对于喷射型漏油引发的火
灾，属于发动机试车中或试车后燃油泄漏到高温部件上起火，喷射气溶胶灭火剂灭火后，仍要保持舱内的灭火剂浓度，待高温机件温度下降后才能消除复燃可能。
为保持舱内的灭火剂浓度，可关闭相关舱门。
灭火后手持喷枪不要离开，以防止复燃。
4、扑灭机身内大火的方法
当飞机初期火灾发展成大火，而大火的火势又被快速到达的机场消防车控制住时，此时在消防车细水雾掩护下，打开机体有关舱口盖，或借助破拆工具的作业将喷枪插入机身舱内，向舱内持续射入气溶胶灭火剂，快速扑灭舱内大火，并保持舱内气溶胶灭火剂的灭火浓度，直至油火不再复燃。
在与机场消防车的共同协作下，全部扑灭飞机火灾。
四、注意事项
1、气溶胶灭火剂在达到灭火浓度时，有快速扑灭油气大火的能力。
为使气溶胶灭火剂射入飞机舱内后快速达到灭火浓度，应关闭有关口盖，保持舱内空间的密闭性，阻止外界气流进入，和阻止气溶胶灭火剂大量逸出。
2、气溶胶灭火剂的灭火能力强，但阻止复燃能力弱。
扑灭机舱内喷射型漏油引发的火灾后，需要维持气溶胶灭火剂的灭火浓度，阻止燃油被炽热部件再次点燃，待热部件的温度下降至煤油燃点以下后，复燃才不会发生。
此过程中要维持机体舱内气溶胶灭火剂的灭火浓度。
3、气溶胶灭火剂射出后受风的影响很大，在扑灭机外火灾时要位于顺风方向，边喷射边向火源靠近，使气溶胶灭火剂射流高速射向火焰根部，形成灭火高浓度，实现快速灭火。
四、维修保养
1、拧紧压缩气瓶开关，平时不应打开，保持压缩气瓶内的气压不变。
2、保持喷枪的开关在关闭状态，防止湿气进入灭火剂罐内，引起超细粉体灭火剂受潮结块。
江苏典凯消防安全器材有限公司单志勇。
