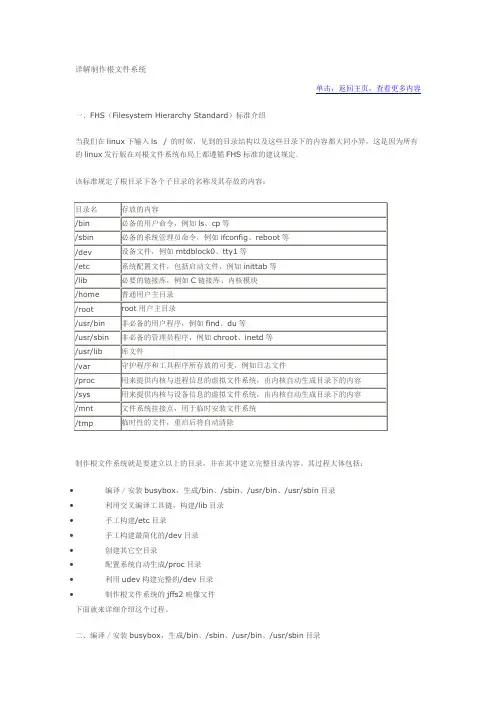

busybox详解制作根文件系统
详解制作根文件系统单击，返回主页，查看更多内容一、FHS（Filesystem Hierarchy Standard）标准介绍当我们在linux下输入ls / 的时候，见到的目录结构以及这些目录下的内容都大同小异，这是因为所有的linux发行版在对根文件系统布局上都遵循FHS标准的建议规定。
该标准规定了根目录下各个子目录的名称及其存放的内容：制作根文件系统就是要建立以上的目录，并在其中建立完整目录内容。
其过程大体包括：•编译／安装busybox，生成/bin、/sbin、/usr/bin、/usr/sbin目录•利用交叉编译工具链，构建/lib目录•手工构建/etc目录•手工构建最简化的/dev目录•创建其它空目录•配置系统自动生成/proc目录•利用udev构建完整的/dev目录•制作根文件系统的jffs2映像文件下面就来详细介绍这个过程。
二、编译／安装busybox，生成/bin、/sbin、/usr/bin、/usr/sbin目录这些目录下存储的主要是常用命令的二进制文件。
如果要自己编写这几百个常用命令的源程序，my god，这简直是一个噩梦！好在我们有嵌入式Linux系统的瑞士军刀——busybox，事情就简单很多。
1、从/下载busybox-1.7.0.tar.bz22、tar xjvf busybox-1.7.0.tar.bz2解包3、修改Makefile文件175 ARCH ?= arm176 CROSS_COMPILE ?= arm-linux-4、make menuconfig配置busyboxbusybox配置主要分两部分。
第一部分是Busybox Settings，主要编译和安装busybox的一些选项。
这里主要需要配置：1）、Build Options -- Build BusyBox as a static binary (no shared libs)，表示编译busybox时，是否静态链接C库。
文件系统管理实训报告
一、实训背景随着信息技术的飞速发展，文件系统作为存储和管理数据的核心，其性能、稳定性和安全性越来越受到重视。
为了提高我们对文件系统管理的理解和实践能力，我们进行了文件系统管理实训。
本次实训以Linux系统下的文件系统管理为主要内容，通过实际操作，加深对文件系统结构、命令、权限管理等方面的认识。
二、实训目标1. 掌握Linux文件系统的基本结构；2. 熟悉常用的文件系统管理命令；3. 理解文件权限和属性的概念；4. 学会文件系统备份与恢复；5. 提高文件系统的安全性和性能。
三、实训内容（一）文件系统结构Linux文件系统采用树状结构，以根目录“/”为起点，所有文件和目录都从根目录开始分层排列。
常见的文件系统结构包括：1. 根目录（/）：包含系统中的所有目录和文件；2. 换行目录（/bin、/sbin、/usr）：存放常用的系统命令和系统服务；3. 用户目录（/home）：存放用户个人文件和目录；4. 临时目录（/tmp）：存放临时文件和程序；5. 系统目录（/etc、/var、/opt）：存放系统配置文件、日志文件和可选软件包。
（二）文件系统管理命令1. ls：列出目录内容；2. pwd：显示当前目录的绝对路径；3. cd：切换目录；4. mkdir：创建目录；5. rmdir：删除空目录；6. touch：创建空文件；7. rm：删除文件或目录；8. cp：复制文件或目录；9. mv：移动或重命名文件或目录；10. chmod：修改文件权限；11. chown：更改文件所有者；12. chgrp：更改文件所属组。
（三）文件权限和属性Linux文件权限分为三组：所有者、所属组和其他用户。
每组权限包括读（r）、写（w）和执行（x）三种。
通过chmod命令可以修改文件权限，例如：- chmod 755 filename：设置所有者有读、写、执行权限，所属组和其他用户有读、执行权限；- chmod u+x filename：给所有者添加执行权限；- chmod g-w filename：取消所属组的写权限。
计算机操作系统实验指导计算机实验环境搭建与使用
内核数设置
如何查看计算机有几个核
三. 利用VMWare虚拟机安装 Linux
Ubuntu Linux地下载
Ubuntu Linux 下载地址: https://ubuntu./download/desktop
版本可自行选择 以Ubuntu Linux 二0为例
编辑虚拟机设置
安装Linux映像文件（ubuntu-xxxx-xxxxxxxx.iso）
实验结果
The End！
user一
常用地磁盘管理命令
df 查看文件系统地磁盘空间占用情况 du 显示目录或文件所占磁盘空间大小 mount 挂装文件系统 umount 解挂文件系统
与用户有关地命令
passwd 修改用户口令 su 切换用户 sudo 允许普通用户使用超级用户权限执行一些命
令
六. Linux下C程序地编写
Makefile文件示例二
obj= main.o hello一.o hello二.o #变量定义
main: $(obj)
gcc –o main $(obj)
hello一.o: hello一.h 隐式规则
#自动推导与
hello二.o: hello二.h
clean:
rm $(obj)
七. 实验二.一 Linux常用命令 使用
实验目地
了解Linux 操作系统地Shell 命令格式,熟练掌握 常用命令与选项地功能
实验内容
练常用地Linux Shell 命令及命令选项,包括文件目 录命令,备份压缩命令,重定向及管道命令等。要求 熟练掌握下列命令地使用。 （一）改变及显示目录命令:cd,pwd,ls （二）文件及目录地创建,复制,删除与移动命令 :touch,cp,mv,rm,mkdir,rmdir （三）显示文件内容命令 :cat,more,less,head,tail （四）文件查找命令:find,whereis,grep （五）文件与目录权限改变命令:chmod （六）备份与压缩命令:tar,gzip,bzip二
操作系统原理实验
操作系统原理实验一、实验目的本实验旨在通过实际操作，加深对操作系统原理的理解，掌握操作系统的基本功能和调度算法。
二、实验环境1. 操作系统：Windows 102. 虚拟机软件：VirtualBox3. 实验工具：C语言编译器（如gcc）、汇编语言编译器（如nasm）、调试器（如gdb）三、实验内容1. 实验一：进程管理在这个实验中，我们将学习如何创建和管理进程。
具体步骤如下：a) 创建一个C语言程序，实现一个简单的计算器功能。
该计算器能够进行基本的加减乘除运算。
b) 使用fork()系统调用创建一个子进程，并在子进程中执行计算器程序。
c) 使用wait()系统调用等待子进程的结束，并获取子进程的退出状态。
2. 实验二：内存管理在这个实验中，我们将学习如何进行内存管理。
具体步骤如下：a) 创建一个C语言程序，模拟内存分配和释放的过程。
该程序能够动态地分配和释放内存块。
b) 使用malloc()函数分配一块内存，并将其用于存储数据。
c) 使用free()函数释放已分配的内存块。
3. 实验三：文件系统在这个实验中，我们将学习如何进行文件系统的管理。
具体步骤如下：a) 创建一个C语言程序，实现一个简单的文件系统。
该文件系统能够进行文件的创建、读取、写入和删除操作。
b) 使用open()系统调用打开一个文件，并进行读取和写入操作。
c) 使用unlink()系统调用删除一个文件。
四、实验步骤1. 安装虚拟机软件VirtualBox，并创建一个虚拟机。
2. 在虚拟机中安装操作系统Windows 10。
3. 在Windows 10中安装C语言编译器、汇编语言编译器和调试器。
4. 根据实验内容，编写相应的C语言程序并保存。
5. 在命令行中使用gcc编译C语言程序，并生成可执行文件。
6. 运行可执行文件，观察程序的执行结果。
7. 根据实验要求，进行相应的操作和测试。
8. 完成实验后，整理实验报告，包括实验目的、实验环境、实验内容、实验步骤和实验结果等。
ramdisk根文件系统制作
制作根文件系统有两种方法1、利用开发板提供的映像文件制作ramdisk2、利用busybox制作根文件系统（制作过程复杂）采用第一种方法制作需要的ramdisk1、拷贝已有的uramdisk.image.gz 到新建的tmp/下，cp uramdisk.image.gz tmp/2、去掉mkimage生成的64 bytes 的文件头，生成新的ramdisk.image.gz$ dd if=uramdisk.image.gz of=ramdisk.image.gz bs=64 skip=13、 gunzip解压ramdisk.image.gz 生成ramdisk.image$ gunzip ramdisk.image.gz4、新建挂载目录“ramdisk”，并将ramdisk.image挂载$ sudo mount -o loop,rwramdisk.imageramdisk5、接下来，只需要将ramdisk目录下的内容全部拷贝到rootfs下即可cp -R ramdisk /* rootfs这样就有了自己的rootfs，省去利用busybox制作的麻烦了有了制作好的rootfs，下面就开始制作映像文件了1、创建镜像文件ramdisk8M.image，并设置大小为8M，文件系统格式为ext2$dd if=/dev/zero of=ramdisk8M.image bs=1024 count=8192$mke2fs -F ramdisk8M.image -L "ramdisk" -b 1024 -m 0$tune2fs ramdisk8M.image -i 0$chmod 777 ramdisk8M.image大小可以按照需要自己调整，但是最好不要超过32M，创建ramdisk目录，将ramdisk8M.image 挂载到该目录下$mkdirramdisk$mount -o loop ramdisk8M.image ramdisk/接下来，只需要将rootfs目录下的内容全部拷贝到ramdisk下即可$cp -R rootfs/* ramdisk注意，这里cp的参数一定是R而非r。
yaffs2根文件系统的制作
Yaffs2文件系统移植到mini2440现在大部分开发板都可以支持yaffs2 文件系统，它是专门针对嵌入式设备，特别是使用nand flash作为存储器的嵌入式设备而创建的一种文件系统，早先的yaffs仅支持小页(512byte/page)的nand flash，使用yaffs2 就可以支持大页的nand flash。
所谓的根文件系统，就是创建各个目录，并且在里面创建各种文件，比如在/bin,/sbin/目录下存放各种可执行的程序，在/etc目录下存放配置文件，在/lib目录下存放库文件，下面就开始文件系统的移植。
一、准备工作1.Yaffs2源代码的获取在bbb:///node/346可以下载到最新的yaffs2 源代码，如果使用git工具，在命令行输入：就可以下载到yaffs2的源代码，到当前目录下。
2．下载Busybox-1.13.3可以从bbb:///downloads/下载Busybox-1.13.3。
3．下载Yaffs2的整理工具可以到友善之臂的网站下载，mkyaffs2image.tgz，其中解压出来有两个可执行的文件，一个是针对小页的，一个是针对NandFlash大页的，其名字为mkyaffs2image-128M，一开始在这里犯了错误，我的NandFlash是128MB的，可以按照网上用的是mkyaffs2image文件，所以老是出来假坏块的提示，仔细一分析,NandFlash不可能一下子出来这么多的坏块，而且我用他们公司提供的根文件系统却没有任何的问题，所以问题处在了整理Yaffs2的工具上面。
因为这两种大小NandFlash的ECC校验是不一样的，也就是spare区的大小是不一样的，造成了ECC校验出错。
4．链接库整理根文件系统时，要使用到链接库，这里直接使用友善之臂根文件系统中的链接库。
从网站下载root_qtopia.tgz。
使用lib目录下的链接库。
5．给内核打上YAffs2补丁然后进入yaffs2源代码目录执行：#cd yaffs2#./patch-ker.sh c /opt/mini2440/linux-2.6.33.3此时进入linux-2.6.32.2/fs目录，可以看到已经多了一个yaffs2目录。
Buildroot根文件系统构建
Buildroot根⽂件系统构建前⾯我们学习了如何使⽤ busybox 来构建根⽂件系统，但是 busybox 构建的根⽂件系统不其全，很多东西需要我们⾃⾏添加，⽐如 lib 库⽂件。
在我们后⾯的驱动开发中很多第三⽅软件也需要我们⾃⼰去移植，这些第三⽅软件有很多⼜依赖其他的库⽂件，导致移植过程⾮常的繁琐。
本章我们来学习⼀下另外⼀种实⽤的根⽂件系统构建⽅法，那就是使⽤ buildroot 来构建根⽂件系统。
1 何为 buildroot ？1.1 buildroot 简介我们讲解了如何使⽤ busybox 构建⽂件系统，busybox 仅仅只是帮我们构建好了⼀些常⽤的命令和⽂件，像 lib 库、/etc ⽬录下的⼀些⽂件都需要我们⾃⼰⼿动创建，⽽且 busybox 构建的根⽂件系统默认没有⽤户名和密码设置。
在后续的实验中，我们还要⾃⼰去移植⼀些第三⽅软件和库，⽐如 alsa、iperf、mplayer 等等。
那么有没有⼀种傻⽠式的⽅法或软件，它不仅包含了busybox 的功能，⽽且⾥⾯还集成了各种软件，需要什么软件就选择什么软件，不需要我们去移植。
答案肯定是有的，buildroot 就是这样⼀种⼯具，buildroot⽐ busybox 更上⼀层楼，buildroot 不仅集成了 busybox，⽽且还集成了各种常见的第三⽅库和软件，需要什么就选择什么，就跟我们去吃⾃助餐⼀样，想吃什么就拿什么。
buildroot 极⼤的⽅便了我们嵌⼊式Linux 开发⼈员构建实⽤的根⽂件系统。
从 busybox 开始⼀步⼀步的构建根⽂件系统适合学习、了解根⽂件系统的组成，但是不适合做产品(主要是⾃⼰构建的话会有很多不完善、没有注意到的细节)。
buildroot 会帮我们处理好各种细节地⽅，是我们的根⽂件系统更加的合理、有效。
因此⼤家在做产品的时候推荐⼤家使⽤ buildroot 来构建⾃⼰的根⽂件系统，当然了，类似buildroot 的软件还有很多，⽐如 yocto。
实验8，存储实验指导书-存储LUN配置
存储实验指导书深圳市讯方通信技术有限公司二零一四年七月版实验8、存储LUN配置实验一、实验目的熟练掌握S2600存储阵列LUN创建和划分的原则及流程可以熟练规划并创建需要LUN二、实验器材存储设备S2600一套，PC客户端一台。
三、实验内容说明通过现场操练，让学生掌握存储的RAID和LUN配置关系。
四、实验步骤(一)实验前准备1、设备条件S2600已经完成硬件安装，上电无异常，ISM初始化配置完成。
2、服务器条件EB服务器已经安装ISM客户端并正常运行，EB服务器的地址1和S2600的管理地址在同一网段，且能够正常通讯；EB服务器的地址2和EC616控制台地址在同一网段，且能够正常连接到S2600的端口通讯。
以上前提都正常，才可以进行以下实验操作。
3、服务器配置条件实验管理系统中完成存储设备初始化。
实验管理系统中完成设备组划分、学生组划分、存储实验环境搭建，并初始化完成，实验状态为“正在进行…”。
EB Storage SERVER 服务端启动成功。
4、客户端条件PC 客户端支持以下操作系统：Microsoft Windows XPMicrosoft Windows 2003资源要求：内存为1GB，硬盘空间大于40GB。
PC客户端到服务器网络通信正常。
PC客户端到存储业务口网络通信正常。
学生机完成EB Storage Client安装。
(二)创建LUN知识根据业务的需要，可以在RAID组中创建多个LUN。
将RAID组的存储空间划分为多个逻辑单元后，将存储资源更合理的分配给应用服务器使用。
前提条件系统中已经创建RAID组。
背景信息与LUN相关的概念：•分条深度：指在使用分条数据映射的硬盘阵列中，条带内的块数量。
也指在硬盘阵列的单个成员盘区中，连续编址的虚拟硬盘块映射到连续编址的块的数量。
在不同的应用场景下应选择适当的分条深度大小。
当存储系统应用于存储顺序数据较多的情况下，如存储媒体数据，建议设置较大的分条深度。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
实验八构建根文件系统
一、实验目的
1、了解嵌入式Linux文件系统的作用和类型；
2、了解jffs2文件系统的优点和在嵌入式系统中的应用；
3、理解文件系统的挂载过程；
4、使用BusyBox制作一个根文件系统。
二、实验环境
预装redhat9.0（内核版本2.4.x）的pc机一台，XScale嵌入式实验箱一台（已构建嵌入式Linux系统），以太网线一根，交叉编译工具链，BusyBox软件包。
三、实验步骤
1、解压BusyBox软件包；
2、使用make menuconfig来配置BusyBox，修改交叉编译器前缀；
Build Option
[*] Build BusyBox as a static binary(no shared library)
[*]Do you want to build BusyBox with a Cross ompile /usr/local/hybus-linux-R1.1/bin/arm-linux-
Installation Option
[*]Don't’t use /use
Coreutils
[*]ls
[*]cp
[*]reboot
[*]echo
[*]mkdir
[*]rm
Editors
[*]vi
Login Utilities
[*]getty
3、交叉编译BusyBox；
make
make install
4、建立BusyBox顶层目录结构
mkdir etc dev proc tmp lib var sys
5、在dev目录下创建必要的设备节点
（ram0,console,null,zero）;
mknod mdblock b 31 3
mknod console c 5 1
mknod null c 1 3
mknod zero c 1 5
cp –dpR /dev /_install/dev （假设busybox的安装目录为/_install）
6、创建inittab文件；
vi /etc/rc
#!/bin/sh
hostname 192.168.0.3
mount –t proc proc /proc
cat /etc/motd
vi /etc/inittab
::sysinit:/etc/init.d/rcS
::askfirst:/bin/sh
::restart:/sbin/init
::ctrllaltdel:/sbin/reboot
配置motd文件
Welcome to XSBASE255 broad
7、建立sysinit动作项执行的命令脚本vi etc/init.d/rcS
#!/bin/sh
hostname 192.168.0.3
mount –t proc proc /proc
ifconfig lo 127.0.0.1
ifconfig eth0 192.168.0.50
最后chmod + x rcS
chmod 777 rcS
mkdir init.d
cd init.d
ln –s ../rc rcS
file rcS
8、创建根文件系统映像文件
使用mkfs.jffs2生成映像文件
mkfs.jffs2 –o rootfs.img –e 0x400000 –r _install –p -l
9、移植文件系统到开发板
四、实验要求
1、要求随时观察记录实验结果；
2、掌握配置和编译BusyBox；
3、掌握构建根文件系统的方法。
五、实验报告要求
1、每人一份实验报告；
2、对文件系统裁剪的体会；
3、比较裁剪的文件系统与原文件系统的大小，理解文件系统裁剪对嵌入式系统的意义。
4、理解和掌握建立根文件系统的方法和步骤。
六、思考题
1、嵌入式文件系统的特点？
2、BusyBox的优点？
3、根文件系统的作用？。
