单片机控制的机器人
单片机的机器人控制技术
单片机的机器人控制技术近年来，机器人技术的发展突飞猛进，成为现代科技领域的热门研究方向。
而控制机器人的关键技术之一就是单片机的应用。
单片机作为嵌入式系统中的重要组成部分，具备强大的计算和控制能力，使得机器人能够实时响应环境的变化，并完成各种任务。
本文将探讨单片机在机器人控制中的应用技术。
一、单片机概述单片机，即单片微型计算机，是将微处理器、存储器、输入输出接口等各种功能电路集成在一块芯片上的微型电脑系统。
它具备体积小、功耗低、成本低廉等特点，适用于嵌入式系统中各种控制任务的实现。
常见的单片机有51系列、AVR系列、STM32系列等。
二、机器人控制技术机器人控制技术是指利用各种方法和手段对机器人进行指令控制和运动管理的一门技术。
单片机在机器人控制中发挥着重要的作用，主要应用于以下方面：1. 传感器信号采集与处理机器人需要通过传感器获取环境信息，并对其进行处理。
单片机可以通过模拟转数模(ADC)等模块实现传感器信号的模拟量和数字量转换，将环境信息转化为计算机可读取的数据，为机器人控制提供基础数据。
2. 运动控制与驱动机器人需要根据指令实现各种运动任务，例如行走、转向、抓取等。
单片机可以通过PWM(脉冲宽度调制)技术控制直流电机的速度和方向，实现机器人的精确控制。
同时，单片机还可以通过总线协议（如I2C、SPI等）控制各类传感器和执行器，实现对机器人的全面控制。
3. 路径规划与自主导航机器人需要具备自主导航能力，在复杂环境中规划行进路径。
单片机可以通过集成的编码器接口和控制算法，实现对电机的精确控制和位置反馈。
同时，结合图像处理技术和传感器数据融合，可以实现机器人的感知、决策和规划能力，使其能够自主避障、路径规划等。
4. 数据通信与远程控制机器人在工业和军事等领域应用时，常常需要与上位机或其他设备进行数据通信和远程控制。
单片机可以通过串口、CAN总线等通信接口与外部设备进行数据交互。
通过设计合理的通信协议和数据传输方式，实现机器人的远程监控和控制。
单片机控制的移动机器人设计与实现
单片机控制的移动机器人设计与实现第一章绪论随着科技的不断发展，人们的生活变得越来越便捷。
移动机器人的出现，更是让人们惊叹不已。
移动机器人可以帮助人们完成很多工作，同时也节省了人力。
然而，机器人的制作不是一件简单的事情。
本文就是关于单片机控制的移动机器人设计与实现。
第二章移动机器人硬件设计2.1 机器人整体设计移动机器人的硬件设计非常重要，这决定了机器人的移动和性能。
本设计采用的是四轮驱动的设计：1、整体设计：长500mm，宽400mm，高350mm。
2、四轮：选用直径为64mm和宽20mm的带凸起的轮胎，可以很好的适应各种地形，同时也增加了机器人的摩擦力。
3、四个马达：每个马达在机器人的四个角上，一旦收到指令，会以不同的速度改变以实现机器人的转向和前进。
2.2 单片机的选取和控制机器人的移动需要一个稳定和可靠的单片机控制系统，本设计采用了TI公司的MSP430系列单片机，起到了控制机器人整体运动的作用。
MSP430是一种微控制器，具有一些出色的特性，如低功耗、高性能和具有4KB闪存等。
MSP430可用于更小的电池和能源收集器，以增强其节能优势。
为了实现机器人的移动，要连接四个电机。
在这里，我们需要使用4根PWM（脉宽调制）针，针的输出建立在50Hz左右的频率上，占空比为0到100%。
如果占空比等于0，电机则停止。
如果占空比为100，则电机运行在最大速度。
但是，光有单片机是没法工作的。
需要让单片机通过各个端口去激活电机，从而让机器人运动起来。
为此，我们需要添加一个工作板和一个电机驱动器。
在本项目中，我们使用了L293NE电机驱动器来控制机器人的电机。
2.3 传感器的选择和使用为了让机器人更智能化和敏感，我们需要添加传感器模块。
这里我们使用了一些传感器：1、红外测距传感器：可实现对障碍物的监测和机器人在路上的规划。
2、光电编码器：用于了解单轮旋转一定角度的时间。
3、加速度传感器：利用这个传感器，可以了解机器人的加速度和速度，从而更准确地控制机器人的运动。

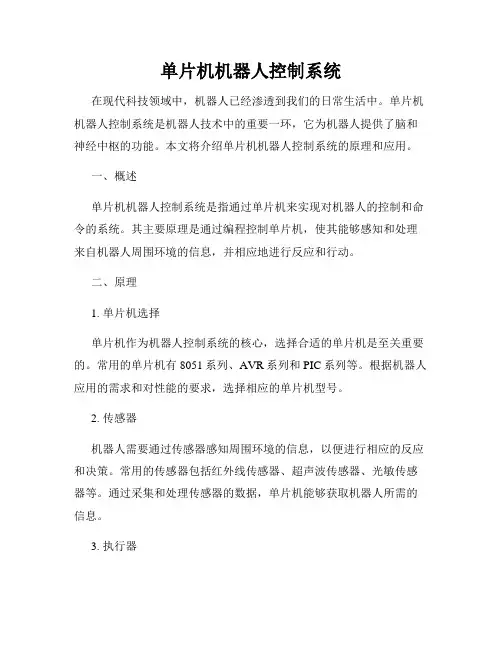

单片机机器人控制系统
单片机机器人控制系统在现代科技领域中，机器人已经渗透到我们的日常生活中。
单片机机器人控制系统是机器人技术中的重要一环，它为机器人提供了脑和神经中枢的功能。
本文将介绍单片机机器人控制系统的原理和应用。
一、概述单片机机器人控制系统是指通过单片机来实现对机器人的控制和命令的系统。
其主要原理是通过编程控制单片机，使其能够感知和处理来自机器人周围环境的信息，并相应地进行反应和行动。
二、原理1. 单片机选择单片机作为机器人控制系统的核心，选择合适的单片机是至关重要的。
常用的单片机有8051系列、AVR系列和PIC系列等。
根据机器人应用的需求和对性能的要求，选择相应的单片机型号。
2. 传感器机器人需要通过传感器感知周围环境的信息，以便进行相应的反应和决策。
常用的传感器包括红外线传感器、超声波传感器、光敏传感器等。
通过采集和处理传感器的数据，单片机能够获取机器人所需的信息。
3. 执行器机器人执行器是机器人能够进行动作的关键部件。
常用的执行器包括舵机、直流电机、步进电机等。
单片机通过控制执行器的转动速度、方向和位置，实现机器人的运动和动作。
4. 编程通过编程，单片机可以对传感器采集的数据进行处理，实现对机器人的智能控制和决策。
编程语言可以选择C语言、汇编语言等。
三、应用单片机机器人控制系统在实际应用中有着广泛的应用和发展潜力。
1. 家庭机器人单片机机器人控制系统可以用于家庭服务机器人。
家庭机器人可以承担打扫、煮饭、照顾老人等日常任务，为人们提供便利和支持。
2. 工业机器人在工业生产中，单片机机器人控制系统可以用于自动化生产线。
工业机器人可以代替人工完成重复性、危险性高的工作，提高生产效率和品质。
3. 医疗机器人单片机机器人控制系统可以应用于医疗领域。
医疗机器人可以进行手术、康复和护理等工作，提高医疗水平和服务质量。
4. 教育机器人单片机机器人控制系统在教育领域具有广阔前景。
教育机器人可以帮助学生学习编程和科学知识，培养学生的创造力和动手能力。

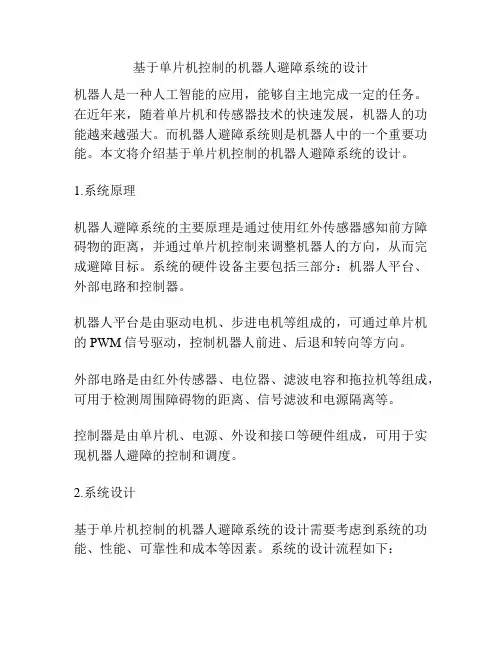

基于单片机控制的机器人避障系统的设计
基于单片机控制的机器人避障系统的设计机器人是一种人工智能的应用，能够自主地完成一定的任务。
在近年来，随着单片机和传感器技术的快速发展，机器人的功能越来越强大。
而机器人避障系统则是机器人中的一个重要功能。
本文将介绍基于单片机控制的机器人避障系统的设计。
1.系统原理机器人避障系统的主要原理是通过使用红外传感器感知前方障碍物的距离，并通过单片机控制来调整机器人的方向，从而完成避障目标。
系统的硬件设备主要包括三部分：机器人平台、外部电路和控制器。
机器人平台是由驱动电机、步进电机等组成的，可通过单片机的PWM信号驱动，控制机器人前进、后退和转向等方向。
外部电路是由红外传感器、电位器、滤波电容和拖拉机等组成，可用于检测周围障碍物的距离、信号滤波和电源隔离等。
控制器是由单片机、电源、外设和接口等硬件组成，可用于实现机器人避障的控制和调度。
2.系统设计基于单片机控制的机器人避障系统的设计需要考虑到系统的功能、性能、可靠性和成本等因素。
系统的设计流程如下：1) 确定系统的方案需求，包括机器人平台、电路设计和软件编程等方面。
2) 设计机器人平台，包括驱动电机、步进电机和其他传感器等。
3) 在外部电路中添加红外传感器、电位器和电容等电路，用于检测周围环境和滤波作用。
4) 根据系统需求和硬件设计，写出单片机控制程序，并完成软件调试和测试。
5) 对系统的硬件电路和软件进行综合测试和调试，调整参数并不断优化系统的性能。
6) 对系统进行部署和测试，确认系统的运行稳定性和安全性。
3.系统实现为实现基于单片机控制的机器人避障系统的功能，需要在程序设计中处理好以下问题：1) 确定红外传感器的连线方式和引脚位置，以实现检测距离、滤波和电源隔离等作用。
2) 通过PWM信号驱动马达，控制机器人的转向和前进后退等方向，实现避障。
3) 设计PID控制算法，控制机器人前进方向和对障碍物的避让姿势。
在实验室进行测试时，我们将机器人放在一个由多个障碍物组成的复杂环境中，并让机器人自主遵循避障路线前进。
单片机在机器人技术中的应用
单片机在机器人技术中的应用随着科技的不断发展，机器人技术在日常生活和工业领域中的应用越来越广泛。
而单片机作为机器人技术中的核心组件之一，具有高性能、低功耗、易于编程等特点，被广泛应用于机器人的控制系统中。
本文将探讨单片机在机器人技术中的应用。
一、单片机简介单片机是一种集成电路，包含了处理器、内存、IO端口等多个功能模块。
它的体积小、功耗低、成本较低，并且高度集成，适合用于嵌入式系统中。
常见的单片机有AVR、PIC和ARM等。
二、单片机在机器人控制中的应用1. 传感器控制机器人需要通过传感器来感知周围环境，获取各种信息。
而单片机可以通过IO口与各种传感器进行连接，并进行数据采集、处理和传输。
例如，单片机可以接收红外传感器、超声波传感器等感知器件的信号，并根据信号来判断机器人的运动方向或进行避障等操作。
2. 运动控制机器人的运动控制是机器人技术中的重要组成部分。
单片机可以通过PWM（脉宽调制）信号控制电机的转速和转向。
通过编程，单片机可以实现机器人的直线运动、转弯等动作。
同时，单片机还可以根据机器人的位置和速度，对电机进行闭环控制，提高机器人的精确度和稳定性。
3. 视觉处理机器人的视觉处理是指机器人通过摄像头等设备获取图像信息，并进行处理和分析。
单片机可以通过与图像传感器连接，对图像进行采集和处理。
例如，单片机可以通过边缘检测、物体识别等算法，实现对图像中目标物体的识别和追踪。
这对于机器人的自主导航和目标追踪具有重要意义。
4. 通信控制机器人通常需要与外部设备或其他机器人进行通信。
而单片机可以通过串口、蓝牙、WiFi等方式，与其他设备进行数据交互和通信。
例如，单片机可以接收来自遥控器的信号，实现对机器人的远程控制。
同时，单片机还可以与其他机器人进行通信，实现多机器人协同工作。
三、单片机在机器人技术中的发展趋势随着人工智能、云计算等技术的进步，单片机在机器人技术中的应用将进一步展开。
未来，单片机将更加小巧、高性能，并且支持更多的接口和通信方式。
基于单片机智能机器人控制系统
系统集成调试
将软硬件进行联调，确保各个模 块之间的通信和控制流程正常运
行，实现整体功能。
系统优化的目标和途径
提高性能
降低功耗
通过优化算法、改进电路设计、使用更高 效的芯片等手段，提高系统的运行速度和 响应时间。
减小体积和重量
通过优化电源管理、使用低功耗器件、降 低系统功耗等手段，延长系统的使用时间 。
控制系统中所使用的执行器包括电机、舵机、步进电 机等。
执行器在控制系统中主要用于实现机器人的运动和操 作，根据控制系统的指令进行相应的动作。
通信接口及其在控制系统中的应用
通信接口类型
控制系统中所使用的通信接口包括串口、I2C、SPI等。
通信接口在控制系统中的应用
通信接口在控制系统中主要用于实现控制器与传感器、 执行器之间的数据传输和通信，使得各个组件能够协同 工作。
降低成本
优化结构设计，采用更小巧的器件和材料 ，降低系统的体积和重量，提高便携性。
优化材料选择和设计，减少制造和维修成 本，提高系统的性价比。
性能评估和改进措施
性能评估
通过测试和测量，评估系统的运行速度 、稳定性、精度等指标，与预期目标进 行对比，判断系统性能是否达标。
VS
改进措施
根据性能评估结果，采取相应的改进措施 ，如优化算法、改进电路设计、更换更高 性能的芯片等，提高系统性能。
作用
单片机作为控制核心，通过编程实现机器人运动、避障、语音识别等功能。
基于单片机的智能机器人控制系统的优缺点
优点
基于单片机的智能机器人控制系统具有结构简单、易于实现、成本低等优点。同时，单片机具有丰富 的外设和接口，方便实现各种功能。
缺点
但是，基于单片机的智能机器人控制系统也存在一些缺点，例如处理能力有限，对于复杂运算和大数 据处理能力较弱。同时，单片机的资源有限，需要合理分配和使用。
单片机控制下的机器人制作
单片机控制下的机器人制作机器人已经成为现代科技的代表性产物之一，随着技术的不断进步和单片机的普及，单片机控制下的机器人制作也成为了人们热衷探索的领域。
本文将从机器人制作的基础知识、硬件设计和软件编程三个方面进行探讨。
一、机器人制作的基础知识1.1 机器人的分类机器人按照其运动形式可以分为轮式机器人、足式机器人和多足机器人。
按照其功能可以分为工业机器人、服务机器人和军事机器人。
不同类型的机器人需要不同的控制方式和相关技术支持。
1.2 机器人的基本部件机器人的基本部件包括机械结构、传感器、执行器、电源和控制器。
机械结构是机器人的身体和骨架，传感器是机器人的感官器官，执行器是机器人的动力源，电源则为机器人提供动力支持，控制器则负责机器人的动作控制和数据处理。
1.3 单片机在机器人制作中的作用单片机可以用来控制机器人的运动、执行复杂的运算和处理传感器的数据，还可以与其他设备或系统进行通讯。
因此，单片机是机器人制作不可或缺的一部分。
二、机器人制作的硬件设计2.1 机械结构设计机器人的机械结构需要根据其预定的功能进行设计，包括机器人的形状、大小、自由度等。
一般来说，机器人要具有较大的自由度，以实现复杂的运动方式和任务。
2.2 传感器选型和连接传感器的选型需要根据机器人的应用场景和需要进行，如红外线传感器、声音传感器、视觉传感器等。
传感器的连接需要深入了解其工作原理和连接方式，并在硬件设计过程中予以考虑。
2.3 执行器的选择和布局选择合适的执行器是机器人制作关键步骤之一，如舵机、直流电机、步进电机等。
执行器的布局需要考虑机器人的机械结构和执行器的类型，以实现最佳的运动效果。
2.4 电源供应设计机器人的电源供应需要根据机器人的功耗、电机数量、工作时间等进行计算和确定。
一般来说，使用锂电池和电源管理模块是较为普遍的设计方式。
三、机器人制作的软件编程3.1 编程环境搭建机器人的软件编程一般使用C语言、Python等编程语言进行。
基于STM32F407的双足机器人
基于STM32F407的双足机器人双足机器人是一种模仿人类步行方式的机器人，它的动作更加灵活自然，能够适应各种复杂的环境和地形。
在现代科技的发展下，双足机器人已经被广泛应用于教育、娱乐和工业等领域。
而基于STM32F407的双足机器人则是一种新型的机器人，它利用STM32F407单片机搭建控制系统，具有高性能和低功耗的特点，成为了双足机器人中的一个重要组成部分。
一、STM32F407STM32F407是意法半导体公司推出的一款高性能ARM Cortex-M4内核的微控制器，具有丰富的外设和强大的性能优势。
它集成了丰富的外设，包括ADC、DAC、PWM、USART、I2C、SPI、CAN等，适用于各种复杂的应用场景。
STM32F407还具有低功耗和高性能的特点，能够满足双足机器人对于控制系统的要求。
基于STM32F407的双足机器人控制系统由STM32F407单片机、电机驱动器、传感器模块、姿态估计算法等组成。
STM32F407单片机作为控制核心，负责控制双足机器人的动作、平衡和姿态调整等功能。
电机驱动器则用于控制双足机器人的步态和速度，传感器模块用于感知周围环境，姿态估计算法用于实时估计双足机器人的姿态和状态。
1. 高性能：基于STM32F407的双足机器人具有较高的性能优势，能够实现复杂的控制算法和运动规划，从而实现更加灵活和稳定的步行动作。
2. 低功耗：STM32F407单片机具有低功耗的特点，能够为双足机器人提供可靠的电力支持，从而延长机器人的工作时间。
3. 灵活性：基于STM32F407的双足机器人具有较高的灵活性和可扩展性，能够根据不同的应用场景进行自由组合和调整，从而适应不同的任务需求。
1. 教育领域：基于STM32F407的双足机器人可以作为教育工具，用于教学生学习机器人控制和运动规划等知识，激发学生对科学和技术的兴趣。
2. 娱乐领域：基于STM32F407的双足机器人可以作为娱乐机器人，进行各种有趣的动作表演和互动，提供新颖的娱乐体验。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
军第一航空学院张宏，王德合
引言
随着微电子技术的不断发展，微处理器芯片的集成程度越来越高，单片机已可以在一块芯片上同时集成CPU、存储器、定时器／计数器、并行和串行接口、看门狗、前置放大器、A／D 转换器、D／A转换器等多种电路，这就很容易将计算机技术与测量控制技术结合，组成智能化测量控制系统。
这种技术促使机器人技术也有了突飞猛进的发展，目前人们已经完全可以设计并制造出具有某些特殊功能的简易智能机器人。
1 设计思想与总体方案
1.1 简易智能机器人的设计思想
本机器人能在任意区域内沿引导线行走，自动绕障，在有光源引导的条件下能沿光源行走。
同时，能检测埋在地下的金属片，发出声光指示信息，并能实时存储、显示检测到的断点数目以及各断点至起跑线间的距离，最后能停在指定地点，显示出整个运行过程的时间。
1.2 总体设计方案和框图
本设计以AT89C5l单片机作为检测和控制核心。
采用红外光电传感器检测路面黑线及障碍物，使用金属传感器检测路面下金属铁片，应用光电码盘测距，用光敏电阻检测、判断车库位置，利用PWM(脉宽调制)技术动态控制电动机的转动方向和转速。
通过软件编程实现机器人行进、绕障、停止的精确控制以及检测数据的存储、显示。
通过对电路的优化组合，可以最大限度地利用51单片机的全部资源。
P0口用于数码管显示，P1口用于电动机的PWM驱动控制，P2，P3口用于传感器的数据采集与中断控制。
这样做的优点是：充分利用了单片机的内部资源，降低了总体设计的成本。
该方案总体方案见图1。
2 系统的硬件组成及设计原理
此系统的硬件部分由单片机单元、传感器单元、电源单元、声光报警单元、键盘输入单元、电机控制单元和显示单元组成，如图2所示。
2．1 单片机单元
本系统采用AT89C51单片机作为中央处理器。
其主要任务是扫描键盘输入的信号启动机器人，在机器人行走过程中不断读取传感器采集到的数据，将得到的数据进行处理后，根据不同的情况产生占空比不同的PWM脉冲来控制电机，同时将相关数据送显示单元动态显示，产生声光报警信号。
其中，P0用于数码管动态显示，P1．0一P1．5控制2个电机，P1．6、P1．7为独立式键盘接口，P2接传感器，P3．2接计里程的光电码盘，P3．7接声光报警单元，P3．4、P3．5、P3．6接用于显示断点数目的发光二极管。
2．2 电机控制单元
本机器人采用了双电机双轮驱动的小车作为其底座。
2个电机分别独立控制其左右两边的车轮，靠两边电机的转速的不同来实现转弯功能，还可让其原地转弯，便于控制。
而传统的小车是靠动力电机和转向电机驱动，转弯角度难以控制，不便于使用。
电机控制电路采用大功率对管BDl39、BDl40组成的H型驱动电路，通过单片机产生占空比不同的PWM脉冲，精确调整电机的转速。
这种电路由于工作在晶体管饱和或截止状态，避免了在线性放大区工作时晶体管的管耗，可以最大限度地提高效率；H型电路保证了可以简单地实现电机转速和方向的控制；电子开关的速度和稳定性也完全可满足需要，整套驱动电路是一种被广泛采用的电机驱动技术。
电路见图3。
2．3 传感器单元
整个机器人共采用了9个传感器，分布在整个机器人的不同部位，相互配合起不同的作用，见图4。
图4中各传感器说明如下：
传感器1置于机器人正前方朝下的金属探测传感器，用于探测金属。
传感器2置于机器人正前方朝前的超声波传感器，用于检测障碍物。
超声波来源于555产生40 kHz的方波信号，经超声波发射头发出。
发射头不断发出信号，当遇到障碍物时，信号会被反射回来，从而接收头会接受到信号，将信号送入单片机进行相应的判断和处理。
传感器3置于机器人正前方朝下的红外光电传感器，用于检测停止线。
红外发射管发出信号，经不同的反射介质反射，根据红外接收管是否接收到信号做出相应的判断。
传感器4、5置于机器人底座下方朝下的红外光电传感器，用于检测地面的引导线，原理同传感器3。
传感器6、7置于机器人正前方朝前的光敏电阻传感器，用于寻找光源。
当机器人前方有光源照射时，光敏电阻的大小将会改变，将2个传感器的改变量进行比较处理后送入单片机，单片机将会产生相应的调整信号，使机器人朝光强的方向行走。
传感器8置于机器人后方两侧朝外的超声波传感器，用于在机器人遇到障碍物时的转弯处理，判断机器人是否完全绕开障碍物，原理同传感器2。
传感器9置于机器人正后方的光电码盘，用于计里程，借助于鼠标原理，选用直径为2．6 cm的塑料小轮自制光电码盘，经过打磨使其周长为8 cm，再在该小轮上打等距离的8个孔，如图5所示。
最小测距精度可达到1 cm，足以满足要求，两侧装上光电传感器，将其安装在车尾，
使之与车的行驶同步。
就实际情况自制出来的各个孔之间的距离无法精确相等，但经过具体测量该光电码盘，能保证行驶50 cm产生50个脉冲，于是采用其作为计算距离的基准单位。
在直道区，可由该电路产生的脉冲数，计算出铁片中心线至起跑线间的距离。
此外，为了清楚直观地观察到各传感器的工作状态，电路中还专门为每个传感器设计了工作指示灯，实时显示每个传感器的工作状态。
2．4 键盘输入单元
键盘输入单元采用独立式键盘，由2个按键组成，其中一个为启动键，另一个为显示切换键，当机器人行走完全程后，按下该键，将显示整个行走过程的时间。
2．5 显示单元
显示单元由2个7段数码管组成，为了减少整个系统的功耗，采用了由单片机软件译码，动态显示，实时显示每个断点到起点的距离以及整个运行过程的时间。
2．6 声光报警单元
用555作为振荡源，用单片机触发振荡源驱动电磁讯响器作为声音指示器和1只发光二极管作为光指示装置，从而组成声光报警单元。
2．7 电源单元
本系统采用2套电源分别对电机和控制电路进行单独供电。
系统控制电路采用经7805稳压后的输出供电(5V)，电机则采用4节AA电池来供电。
3 系统的软件设计
该系统配套的软件程序采用模块结构，由C语言编写完成。
主要由初始化程序、偏道调整程序、偏离光源调整程序、声光指示子程序、读传感器状态、显示程序、定时器0的中断服务程序、定时器1的中断服务程序、外部中断0的服务程序、停车处理等模块组成。
系统的主体流程如图6所示。
4 结束语
该机器人在认为设定的跑道上经过多次实验，达到了预期的效果，但是其智能化程度还远远不够。
随着人工智能和神经网络技术的不断研究和深入，智能机器人的发展前景将会越来越广阔。
