绘图的双缓冲技术
绘图的双缓冲技术
简介
幸运的是当编写一个典型的Windows 窗体程序时，窗体和控件的绘制、效果等操作是不需要特别加以考虑的。
这是为什么呢？因为通过使用.Net 框架，开发人员可以拖动一系列的控件到窗体上，并书写一些简单的与事件相关
联的代码然后在IDE中按F5，一个完完全全的窗体程序就诞生了！所有控件都
将自己绘制自己，窗体或者控件的大小和缩放都调整自如。
在这里经常会用到的，且需要引起一点注意的就是控件效果。
游戏，自定义图表控件以及屏幕保
护程序的编写会需要程序员额外撰写用于响应Paint 事件的代码。
本文针对那些Windows 窗体开发人员并有助于他们在应用程序编制过程中使用简单的绘图技术。
首先，我们会讨论一些基本的绘图概念。
到底谁在负责
进行绘制操作？Windows 窗体程序是如何知道何时该进行绘制的？那些绘制代码究竟被放置在哪里？之后，还将介绍图像绘制的双重缓冲区技术，你将会看
到它是怎样工作的，怎样通过一个方法来实现缓存和实际显示的图像间的交替。
最后，我们将会探讨”智能无效区域”，实际就是仅仅重绘或者清除应用程序
窗体上的无效部分，加快程序的显示和响应速度。
希望这些概念和技术能够引
导读者阅读完本文，并且有助于更快和更有效的开发Windows 窗体程序。
Windows 窗体使用GDI+图像引擎，在本文中的所有绘图代码都会涉及使用托管的.Net 框架来操纵和使用Windows GDI+图像引擎。
尽管本文用于基本的窗体绘图操作，但是它同样提供了快速的、有效的且
有助于提高程序性能的技术和方法。
所以，在通读本文之前建议读者对.Net框
架有个基本的了解，包括Windows 窗体事件处理、简单的GDI+对象譬如Line，Pen和Brush等。
熟悉Visual Basic .Net或者C#编程语言。
概念
Windows 应用程序是自己负责绘制的，当一个窗体”不干净”了，也就是
说窗体改变了大小，或者部分被其它程序窗体遮盖，或者从最小化状态恢复时，程序都会收到需要绘制的信息。
Windows把这种”不干净”状态称为”无效的(Invalidated)”状态，我们理解为：需要重绘，当Windows 窗体程序需要重
绘窗体时它会从Windows消息队列中获取绘制的信息。
这个信息经过.Net框架
封装然后传递到窗体的PaintBackground 和Paint 事件中去，在上述事
件中适当的书写专门用于绘制的代码即可。
简单的绘图示例如下：
using System;
using System.Drawing;
using System.Windows.Forms;
public class BasicX : Form.
{
public BasicX()
{
InitializeComponent();
}
private void BasicX_Paint(object sender, PaintEventArgs e)
{
Graphics g = e.Graphics;
Pen p = new Pen(Color.Red);
int width = ClientRectangle.Width;
int height= ClientRectangle.Height;
g.DrawLine(p, 0,0, width, height);
g.DrawLine(p, 0, height, width, 0);
p.Dispose();
}
private void InitializeComponent()
{
this.SetStyle(ControlStyles.ResizeRedraw, true);
this.ClientSize = new System.Drawing.Size(300, 300);
this.Text = "BasicX";
this.Paint += new PaintEventHandler(this.BasicX_Paint);
}
[System.STAThreadAttribute()]
public static void Main()
{
Application.Run(new BasicX());
}
}
上述代码分成两个基本的步骤来创建示例程序。
首
先InitializeComponent 方法包含一些属性的设置和附加窗体Paint 事
件的处理过程。
注意，在方法中控件的样式也同时被设置，设置控件的样式也
是自定义Windows 窗体及控件行为的一种有效途径，譬如：控件的"ResizeRedraw"属性指示当窗体的大小变化发生以后需要对其完全进行重绘，
也就是说重绘时总是需要对整个窗体的客户区域进行重绘。
窗体的“客户区域”是指除了标题栏和边框的所有窗体区域。
可以进行一个有趣的试验，取消该控
件的属性然后再运行程序，我们可以很明显的看出为什么该属性会被经常的设置，因为窗体调整大小后的无效区域根本不会被重绘。
好了，我们需要注意一下BasicX_Paint方法，正如先前所提到的，
Paint 事件在程序需要重绘时被激活，程序窗体利用Paint事件来负责回应需要重绘的系统消息，BasicX_Paint方法的调用需要一个对象sender 和一个PaintEventArgs类型的变量，PaintEventArgs类的实例或称之为变量 e 封
装了两个重要的数据，第一个就是窗体的Graphics 对象，该对象表示窗体
可绘制的表面也称之为画布用于绘制诸如线、文本以及图像等，第二个数据就
是ClipRectangle，该Rectangle对象表示窗体上无效的的矩形范围，或者说
就是窗体需要重绘的区域。
记住，当窗体的ResizeRedDraw设置后，调整大小
后该ClipRectangle的大小实际就等于窗体整个客户区域的大小，或者是被其
它程序窗体遮盖的那部分剪切区域。
关于部分剪切区域的用处我们会在智能重
绘章节作更详细的阐述。
BasicX 示例程序的运行界面。

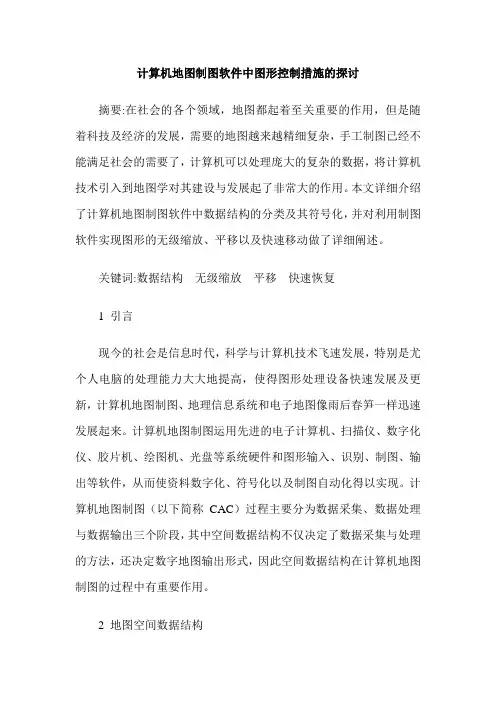

计算机地图制图软件中图形控制措施的探讨
