工业网络与通信
工业自动化中的网络通信协议
工业自动化中的网络通信协议工业自动化是指利用各种技术手段对工厂或生产线上的各种生产过程进行自动控制和管理的技术体系。
在现代工业生产中，网络通信协议在实现工业自动化过程中起着至关重要的作用。
本文将介绍几种常见的工业自动化中使用的网络通信协议。
一、Modbus协议Modbus是一种经典的串行通信协议，被广泛应用于工业自动化领域。
它采用主从结构，通过串口传输数据，将上位机（主站）与下位机（从站）进行连接。
Modbus协议简单易用，适用于控制器之间的通信，如PLC、仪器设备等，具有广泛的兼容性和可扩展性。
二、Profibus协议Profibus是一种常用的工业现场总线通信协议，用于实现自动化系统中各种设备的通信。
它支持多种传输介质，包括RS485、光纤等，适用于不同的工业环境。
Profibus协议具有高速传输、实时性能好等特点，广泛应用于工厂自动化和过程自动化领域。
三、Ethernet/IP协议Ethernet/IP是一种工业以太网通信协议，基于标准的以太网技术，使得工业设备可以通过以太网进行连接和通信。
它支持TCP/IP协议，能够实现工业设备与企业内部网络的集成，为工业自动化提供了更高的灵活性和通用性。
四、CAN协议CAN（Controller Area Network）是一种广泛应用于汽车电子和工业自动化领域的通信协议。
CAN协议采用差分信号传输，具有抗干扰性强、可靠性高等特点。
它适用于多节点分布式控制系统，可以实现设备之间的快速、可靠的通信。
五、Profinet协议Profinet是一种以太网通信协议，是Profibus的以太网扩展。
Profinet协议利用以太网实现工业自动化设备的通信和集成，支持实时通信和无线通信，适用于复杂的工业自动化系统。
六、DeviceNet协议DeviceNet是一种CIP（Common Industrial Protocol）上的一种现场总线通信协议，常用于工业自动化设备的通信。
工业通讯与网络习题
习题（一）一、判断题（每空2分，共20分）1.工业控制网络是计算机网络技术、通信技术与控制技术相结合的产物。
（）2.模拟信号传输的优点是精度高，但易受干扰。
（）3.实时性表现在对外部事件能及时地响应并做出相应的处理，不丢失信息、不延误操作。
（）4.现场总线是综合运用微处理器技术、网络技术、通信技术和自动控制技术的产物。
（）5.在涉及系统实际数据传送能力时，使用比特率。
（）6.曼彻斯特码属于不归零码。
（）7.基带网的线路工作方式一般只能为双工方式。
（）8.网络层负责将逻辑地址和名字转化为物理地址，交给数据链路层处理。
（）9.在异步TDM中，时间片是预先分配好的。
（）10.共享式局域网是各站点共享传输媒介的带宽。
（）二、选择题（每题2分，共20分）1、通信是两点或多点之间借助某种传输介质以（）形式进行信息交换的过程。
A、十进制B、二进制C、八进制D、十六进制2、香农公式的正确表达方式是（）。
A、B、C、D、3、下述选项中不属于模拟数据编码方式的是（）。
A、时间键控（TSK）B、幅移键控（ASK）C、频移键控（FSK）D、相移键控（PSK）4、下述选项中不属于HART通信协议层次的是（）。
A、物理层B、数据链路层C、传输层D、应用层5、为了保持发送设备和接收设备的同步，HART采用的通信模式是（）。
A、异步模式B、同步模式C、并行模式D、串行模式6、HART通信协议支持的设备类型有（）。
A、主设备B、从设备C、成组模式从设备D、主设备、从设备、成组模式从设备7、下述选项中，不属于HART协议的三种帧的是（）。
A、主设备到从设备或成组模式从设备的帧B、从设备到成组模式从设备的帧C、从设备到主设备的帧D、成组模式从设备到主设备的帧8、实现数字数据的模拟传输的通信设备是（）A、路由器B、交换机C、网卡D、调制解调器9、通信系统按通信方式分为三种，它们是（）A、单工B、半双工C、双工D、以上都对10. 计算机网络通信中传输的是（）。
工业网络通信
未来趋势
5G技术的 应用
未来趋势
5G技术具有高速、低延迟的特点，可以为工业网络通 信提供更好的支持
x
未来，5G技术将在工业领域得到广泛应用，实现更高 效、更稳定的数据传输和处理
未来趋势
边缘计算的发展
边缘计算是指将计算任务从数据 中心转移到设备端进行处理。在 工业领域，边缘计算可以提高数 据处理速度和效率，减少数据传 输延迟。未来，边缘计算将在工 业网络通信中发挥重要作用
最早的工业网络通信采用
B 有线通信方式，如RS-485、
CAN等
工业网络通信的发展经历
A
了多个阶段
随着技术的发展，无线
通信逐渐成为了主流，
C
如WiFi、ZigBee等
近年来，随着物联网技术
D
的发展，工业网络通信已
经进入了物联网时代，实
现了设备之间的互联互通
工业网络通信的应用场景
生产过程控制
工业网络通信的应用场景
工业网络通信的应用场景
数据传输
工业网络通信可以实现大量数据的传输和处理。在工业生产过程中，会产生大量的数据， 如生产数据、质量数据等。通过工业网络通信，可以将这些数据传输到数据中心进行分析 和处理，为决策提供支持 智能制造
工业网络通信的应用场景
智能制造是未来制造 业的发展方向。通过 工业网络通信，可以 实现设备之间的互联 互通，实现生产过程 的智能化控制。同时 ，工业网络通信还可 以实现设备的自适应 调整和优化，提高生 产效率和质量
-
THANKS FOR WATCHING
谢谢观看
汇报人：xxxx 汇报时间：20XX年X月
2
工业网络通信在生产过程 控制中发挥着重要作用

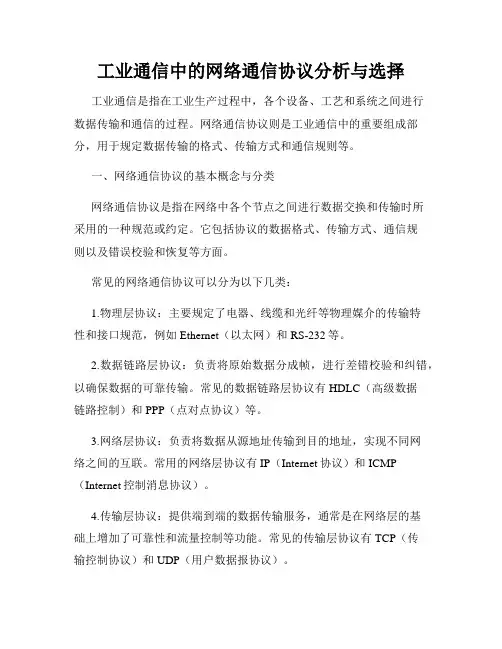

工业通信中的网络通信协议分析与选择
工业通信中的网络通信协议分析与选择工业通信是指在工业生产过程中，各个设备、工艺和系统之间进行数据传输和通信的过程。
网络通信协议则是工业通信中的重要组成部分，用于规定数据传输的格式、传输方式和通信规则等。
一、网络通信协议的基本概念与分类网络通信协议是指在网络中各个节点之间进行数据交换和传输时所采用的一种规范或约定。
它包括协议的数据格式、传输方式、通信规则以及错误校验和恢复等方面。
常见的网络通信协议可以分为以下几类：1.物理层协议：主要规定了电器、线缆和光纤等物理媒介的传输特性和接口规范，例如Ethernet（以太网）和RS-232等。
2.数据链路层协议：负责将原始数据分成帧，进行差错校验和纠错，以确保数据的可靠传输。
常见的数据链路层协议有HDLC（高级数据链路控制）和PPP（点对点协议）等。
3.网络层协议：负责将数据从源地址传输到目的地址，实现不同网络之间的互联。
常用的网络层协议有IP（Internet协议）和ICMP （Internet控制消息协议）。
4.传输层协议：提供端到端的数据传输服务，通常是在网络层的基础上增加了可靠性和流量控制等功能。
常见的传输层协议有TCP（传输控制协议）和UDP（用户数据报协议）。
5.应用层协议：是最接近用户的协议层，负责定义应用程序之间的通信规则和数据格式。
常用的应用层协议有HTTP（超文本传输协议）、FTP（文件传输协议）和SMTP（简单邮件传输协议）等。
二、网络通信协议的选择原则在工业通信中选择适合的网络通信协议非常重要，它直接影响到系统的稳定性、可靠性和性能。
以下是选择网络通信协议的一些原则：1.兼容性：协议应具备与现有设备和系统的兼容性，能够无缝集成到现有的网络环境中。
2.可靠性：协议应具备数据传输的可靠性，能够保证数据的完整性和准确性，同时具备错误检测和纠错机制。
3.实时性：对于需要实时数据传输的工业场景，协议应具备足够的实时性，以确保数据的及时传输和处理。
数据通信与工业控制网络知识点总结
数据通信与工业控制网络知识点总结一、引言数据通信与工业控制网络是现代工业中至关重要的组成部分，它们在实现设备之间的信息传递和控制过程中起着至关重要的作用。
本文将对数据通信与工业控制网络的关键知识点进行总结，包括通信协议、网络拓扑结构和安全性等方面。
二、通信协议1. RS485通信协议RS485是一种串行通信协议，常用于在工业环境中连接远距离设备。
它具有多点通信的能力，可以连接多个设备，通信速率高，抗干扰能力强等特点。
2. Modbus通信协议Modbus是一种通信协议，常用于工业自动化领域。
它支持在不同的物理介质上传输数据，并且能够连接到各种不同类型的设备。
Modbus协议简单易懂，操作方便快捷，广泛应用于工业控制系统中。
3. Ethernet通信协议Ethernet是一种局域网通信协议，常用于工业控制网络中。
它具有高速传输、灵活性强、连接设备数量多等特点，适用于复杂的工控系统环境。
三、网络拓扑结构1. 总线型拓扑结构总线型拓扑结构是指所有设备都通过一根共享的传输介质连接在一起。
它具有简单、易于安装和扩展的优点，但是在故障发生时可能会导致整个网络瘫痪。
2. 星型拓扑结构星型拓扑结构是指所有设备都直接连接到一个集线器或交换机上。
它具有良好的可靠性和扩展性，但是需要更多的网络设备和布线成本。
3. 环型拓扑结构环型拓扑结构是指所有设备通过一条环形的传输介质连接在一起。
它具有较好的抗干扰能力和可靠性，但是在故障发生时可能导致整个网络中断。
四、安全性1. 隔离与细分在数据通信与工业控制网络中，对不同的设备和数据流进行隔离与细分是保证网络安全性的重要手段。
通过合理的网络端口管理和访问控制策略，可以防止未经授权的访问和信息泄露。
2. 数据加密在敏感数据的传输过程中，采用数据加密技术可以保证数据的机密性和完整性。
加密算法和密钥管理是有效保护数据安全的关键要素。
3. 安全认证为了防止非法用户的入侵，数据通信与工业控制网络中应采用安全认证机制，如用户名密码认证、数字证书等方式，确保只有经过授权的用户可以访问网络。
工业网络通信及组态技术 2-1
1
2
3
n
A1 B1
A2 B2
A1 B1
A2 B2
A1 B1
A2 B2
A1 B1
A2 B2
图2-5 总线型网络结构
（4）终端电阻和偏置电阻 一个正规的总线网络使用终端电阻和偏置电阻。在网络连接线非常短、临时
或实验室测试时也可以不使用终端和偏置电阻。 终端电阻：在线型网络两端（相距最远的两个通信端口上），并联在一对通
上述显示的内容将在你的项目中生成。
图2-11 生成子程序及符号表界面
（6）调用子程序“NET_EXE” 配置完NETR/NETW向导，需要在程序中调用向导生成的NETR/NETW参数化子 程序“NET_EXE”，如图2-12所示。调用子程序后生成下面的程序： a．必须用SM0.0来使能NETR/ NETW，以保证它的正常运行。 b．超时：0=不延时；1-36767=以秒为单位的超时延时时间。 c．周期参数，此参数在每次所有网络操作完成时切换其开关量状态。 d．此处是错误参数，0=无错误；1=错误。
图2-1测试 程序中调用网络子程序；I2.0、I2.1分 别为启动和停止的标志，使V1001.0和 V1001.1接通，作为启动信号和停止信 号发送给二号PLC；V2001.0为读取接 收二号PLC反馈的通信信号 。
图2-15所示为二号PLC通信测试程 序，接收到一号PLC发送的启动信号， 使二号PLC的输出端Q1.0输出指示； 接收到一号PLC发送的停止信号，使二 号PLC的输出端Q1.0停止输出指示； I2.0控制二号PLC发送反馈信号 V2001.0给一号PLC。
3 ） 去 除 PROFIBUS 电 缆 芯 线 外 的 保护层，将芯线按照相应的颜色标记插 入芯线锁，再把锁块用力压下，使内部 导体接触，如图2-4所示。应注意使电缆 剥出的屏蔽层与屏蔽连接压片接触。
数据通信与工业控制网络知识点总结
数据通信与工业控制网络知识点总结在当今高度自动化和智能化的工业生产环境中，数据通信与工业控制网络扮演着至关重要的角色。
它们是实现工业设备之间高效、准确信息传递和协同工作的关键基础设施。
接下来，让我们一起深入了解这一领域的重要知识点。
一、数据通信基础数据通信是指在不同设备之间传输数据的过程。
这包括了数据源的生成、数据的编码与调制、数据的传输介质选择以及数据的接收和解码。
（一）数据编码与调制在数据通信中，为了使数据能够在传输介质中有效传输，需要对原始数据进行编码和调制。
常见的编码方式有不归零编码（NRZ）、曼彻斯特编码和差分曼彻斯特编码等。
而调制则是将数字信号转换为模拟信号的过程，常见的调制方式有幅移键控（ASK）、频移键控（FSK）和相移键控（PSK）等。
（二）传输介质传输介质是数据传输的物理路径，常见的有双绞线、同轴电缆、光纤和无线介质等。
双绞线成本较低，适用于短距离传输；同轴电缆具有较好的抗干扰能力，常用于有线电视和早期的网络布线；光纤则具有极高的带宽和传输距离，适用于高速、长距离的数据传输；无线介质如 WiFi、蓝牙等则提供了便捷的移动性和灵活性。
（三）数据传输方式数据传输可以分为串行传输和并行传输。
串行传输是逐位依次传输数据，线路成本低，适用于远距离传输；并行传输则是同时传输多位数据，速度快但线路复杂，成本高，适用于短距离、高速传输。
二、工业控制网络的类型工业控制网络根据应用场景和需求的不同，可以分为多种类型。
（一）现场总线现场总线是一种用于工业现场设备之间通信的网络，如CAN 总线、Profibus 总线等。
它具有实时性强、可靠性高、成本低等优点，广泛应用于制造业、自动化生产线等领域。
（二）工业以太网工业以太网是将以太网技术应用于工业控制领域，它在以太网的基础上增加了实时性、可靠性和安全性等方面的特性，能够满足工业控制对网络性能的要求。
（三）无线网络随着无线技术的发展，工业无线网络也逐渐得到应用，如 Zigbee、WirelessHART 等。
工业网络通信及组态技术--S7-1200与S7-300之间的以太网通信
图4-29 添加连接
图4-30 建立 S7 连接
“S7_Connection_1”为建立的连接，选中连接，在属性的“General”条目中定义连接对方 S7-1200PN 口的IP地 址，如下图4-31所示；
图4-31 定义连接对方的 IP 地址
定义通讯双方的 TSAP 号，如图4-32所示；连接 ID 号，如图4-33所示。 注意：S7-1200预留给S7连接两个TSAP地址：03.01和03.00
图4-22 建立 S7 连接
图4-23 定义连接对方的 IP 地址
定义通讯双方的 TSAP 号，如图4-24所示；连接 ID 号，如图4-25所示；注意：S7-300 预留给 S7 连接 TSAP 地址：03.02；如果通信伙伴是 S7-400 ，则要根据 CPU 槽位来决定 TSAP 地址,例如: CPU400 在 3 号槽，则 TSAP 地址为 03.03。
任务描述
（2）当S7-300作为客户端，S7-1200作为服务器，需在客户端单边 组态连接和编程，而作为服务器端的S7-1200只需准备好通信的数据 以及V4.0版本以上CPU需要激活连接机制。所完成的通信任务： ① S7-300 CPU 读取 S7-1200 CPU中 DB1 的数据到 S7-300 的 DB3 中。 ② S7-300 CPU 将本地 DB4 中的数据写到 S7-1200 CPU中 DB2 中。
图4-24 定义通讯双方的 TSAP 号 配置完网络连接，如图4-26所示，编译保存并下载。
图4-25 连接 ID 号 图4-26 通讯连接状态
（3）软件编程
在OB1中，从“Instruction” >“Communication” >“S7 Communication”下，调用 Get、Put 通信指令，创建接收和 发送数据块 DB3 和 DB4，定义成 101个字节的数组，程序调用如下图4-27所示。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
工业网络与通信一工业网络通信基础工业网络是指安装在工业生产环境中的一种全数字化、双向、多站的通信系统。
具体有以下三种类型：(1) 专用、封闭型工业网络：该网络规范是由各公司自行研制，往往是针对某一特定应用领域而设，效率也是最高。
但在相互连接时就显得各项指标参差不齐，推广与维护都难以协调。
专用型工业网络有三个发展方向：①走向封闭系统，以保证市场占有率。
②走向开放型，使它成为标准。
③设计专用的Gateway与开放型网络连接。
(2) 开放型工业网络：除了一些较简单的标准是无条件开放外，大部分是有条件开放，或仅对成员开放。
生产商必须成为该组织的成员，产品需经过该组织的测试、认证，方可在该工业网络系统中使用。
(3) 标准工业网络：符合国际标准IEC61158 IEC62026 ISO11519或欧洲标准EN50170的工业网络，它们都会遵循ISO/OSI7层参考模型。
工业网络大都只使用物理层、数据链路层和应用层。
一般工业网络的制定是根据现有的通信界面，或是自己设计通信IC,然后再依据应用领域设定数据传输格式。
例如，DeviceNet的物理层与数据链路层是以CANbus为基础，再增加适用于一般I/O点应用的应用层规范。
目前IEC61158认可的八种工业现场总线标准分别是：Fieldbus Type1、Profibus、Con trolNet、P-NET Fou ndation Fieldbus、SwiftNet、WorldFIP 和In terbus。
1工业数据通信的技术组成和系统组成2工业数据通信的传输过程二工业网络物理机构1网络的传输媒介有线传输介质：双绞线、同轴电缆和光纤。
无线传输介质：无线电、微波、卫星、移动通信等各种通信介质。
2工业通信网络的拓扑形式工业网络中的拓扑形式就是节点的互连形式。
常见的是：总线型、环形、星形和树形等。
(1) 总线型：通过一条总线电缆作为传输介质，各节点通过接口接入总线。
是工业通信网络中最常用的一种拓扑形式。
(2) 星形与树形：在星形拓扑中，每个节点通过点对点连接到中央节点，任何节点之间的通信都通过中央节点进行。
树形拓扑是星形拓扑的变种。
常用于节点密集的地方，在商业和民用网络中使用较多。
(3) 环形：通过网络节点点对点的链路的连接，构成一个环路。
信号在环路上从一个设备到另一个设备单向传输，直到信号到达目的地为止。
3介质访问控制方式定义：在计算机网络中，不管是采用什么样的拓扑形式连接，传输介质总是作为各站点的共享资源的。
将传输介质的频带有效地分配给网络上各站点的用户的方法称为介质访问控制方法或协议。
介质访问控制方法对网络的响应时间、吞吐量和效率起着十分重要的作用。
各种局域网的性能在很大程度上取决于所选用的介质访问控制协议。
(1) 多路复用技术在实际的计算机网络系统中，为了有效地利用通信电路，总是利用一个信道同时传输多路信号。
多路复用技术就是把多路信号在单一的传输线路上用单一的传输设备进行传输的技术。
在远距离传输时，多路复用技术可以大大节省电缆的安装和维护费用。
预约轮转（2）带冲突检测的载波监听多路访问CSMA/CD载波监听多路访问：网络站点监听载波是否存在，即判断信道是否被占用，并采取相应的措施，它是一种争用协议。
原则：发前监听，空闲即发，忙时等待。
带冲突检测的载波监听多路访问：该方式可以提高总线的利用率，这种协议的国际标准为就是以太网标准，已在局域网中广泛使用。
原则：发前先侦听，空闲即发送，边发边检测，冲突时退避。
（3）令牌环（Token Ring）介质访问方式：谁可以发送帧，是由一个沿着环旋转的称为“令牌”（TOKEN的特殊帧来控制的。
只有拿到令牌的站可以发送帧，而没有拿到令牌的站只能等待。
拿到令牌的站将令牌转变成访问控制头，后面加挂上自己的数据进行发送。
数据帧通过任何一个站点（除源站点外）时，该站点都要把帧的目的地址和本站地址相比较：如果地址相符合，则将帧拷贝到接收缓冲器，供高层软件处理，同时将帧送回环中；如果地址不符合，则直接将帧送回环中。
数据循环一周后由发送站回收。
三开放系统互连参考模型1 OSI参考模型ISO为了更好的使网络应用更为普及，就推出了OSI参考模型。
其含义就是推荐所有公司使用这个规范来控制网络。
这样所有公司都有相同的规范，就能互联了。
提供各种网络服务功能的计算机网络系统是非常复杂的。
根据分而治之的原则，ISO将整个通信功能划分为七个层次，划分原则是：（1）网路中各结点都有相同的层次；（2 ）不同结点的同等层具有相同的功能；（3）同一结点内相邻层之间通过接口通信；（4）每一层使用下层提供的服务，并向其上层提供服务；（5）不同结点的同等层按照协议实现对等层之间的通信。
第1层物理层：处于OSI参考模型的最底层。
物理层的主要功能是利用物理传输介质为数据链路层提供物理连接，以便透明的传送比特流。
第2层数据链路层：一在此层将数据分帧，并处理流控制。
屏蔽物理层，为网络层提供一个数据链路的连接，在一条有可能出差错的物理连接上，进行几乎无差错的数据传输。
本层指定拓扑结构并提供硬件寻址；第3层网络层：一本层通过寻址来建立两个节点之间的连接，为源端的运输层送来的分组，选择合适的路由和交换节点，正确无误地按照地址传送给目的端的运输层。
它包括通过互连网络来路由和中继数据；第4层传输层：一常规数据递送-面向连接或无连接。
为会话层用户提供一个端到端的可靠、透明和优化的数据传输服务机制。
包括全双工或半双工、流控制和错误恢复服务；第5层会话层：一在两个节点之间建立端连接。
为端系统的应用程序之间提供了对话控制机制。
此服务包括建立连接是以全双工还是以半双工的方式进行设置，尽管可以在层4中处理双工方式；第6层表示层：主要用于处理两个通信系统中交换信息的表示方式。
为上层用户解决用户信息的语法问题。
它包括数据格式交换、数据加密与解密、数据压缩与恢复等功能；第7层应用层：OSI中的最高层。
为特定类型的网络应用提供了访问OSI环境的手段。
应用层确定进程之间通信的性质，以满足用户的需要。
应用层不仅要提供应用进程所需要的信息交换和远程操作，而且还要作为应用进程的用户代理，来完成一些为进行信息交换所必需的功能。
它包括：文件传送访问和管理FTAM、虚拟终端VT、事务处理TP、远程数据库访问RDA、制造报文规范MMS、目录服务DS等协议；数据发送时，从第七层传到第一层，接收数据则相反。
上三层总称应用层，用来控制软件方面。
下四层总称数据流层，用来管理硬件。
数据在发至数据流层的时候将被拆分。
在传输层的数据叫段，网络层叫包，数据链路层叫帧，物理层叫比特流，这样的叫法叫PDU。
各层功能介绍⑴物理层(Physical Layer)物理层是OSI参考模型的最低层，它利用传输介质为数据链路层提供物理连接。
为此，该层定义了物理链路的建立、维护和拆除有关的机械、电气、功能和规程特性。
包括信号线的功能、“ 0和“1信号的电平表示、数据传输速率、物理连接器规格及其相关的属性等。
物理层的作用是通过传输介质发送和接收二进制比特流。
(2) 数据链路层(Data Link Layer)数据链路层是为网络层提供服务的，解决两个相邻结点之间的通信问题，传送的协议数据单元称为数据帧。
数据帧中包含物理地址(又称MAC地址)、控制码、数据及校验码等信息。
该层的主要作用是通过校验、确认和反馈重发等手段，将不可靠的物理链路转换成对网络层来说无差错的数据链路。
此外，数据链路层还要协调收发双方的数据传输速率，即进行流量控制，以防止接收方因来不及处理发送方来的高速数据而导致缓冲器溢出及线路阻塞。
(3) 网络层(Network Layer)网络层是为传输层提供服务的，传送的协议数据单元称为数据包或分组。
该层的主要作用是解决如何使数据包通过各结点传送的问题，即通过路径选择算法(路由) 将数据包送到目的地。
另外，为避免通信子网中出现过多的数据包而造成网络阻塞，需要对流入的数据包数量进行控制(拥塞控制)。
当数据包要跨越多个通信子网才能到达目的地时，还要解决网际互连的问题。
(4) 传输层(Transport Layer)传输层的作用是为上层协议提供端到端的可靠和透明的数据传输服务，包括处理差错控制和流量控制等问题。
该层向高层屏蔽了下层数据通信的细节，使高层用户看到的只是在两个传输实体间的一条主机到主机的、可由用户控制和设定的、可靠的数据通路。
传输层传送的协议数据单元称为段或报文。
(5) 会话层(Session Layer)会话层主要功能是管理和协调不同主机上各种进程之间的通信(对话)，即负责建立、管理和终止应用程序之间的会话。
会话层得名的原因是它很类似于两个实体间的会话概念。
例如，一个交互的用户会话以登录到计算机开始，以注销结束。
(6) 表示层(Presentation Layer)表示层处理流经结点的数据编码的表示方式问题，以保证一个系统应用层发出的信息可被另一系统的应用层读出。
如果必要，该层可提供一种标准表示形式，用于将计算机内部的多种数据表示格式转换成网络通信中采用的标准表示形式。
数据压缩和加密也是表示层可提供的转换功能之一。
(7) 应用层(Application Layer)应用层是OSI参考模型的最高层，是用户与网络的接口。
该层通过应用程序来完成网络用户的应用需求，如文件传输、收发电子邮件等。
2网络互连中继器网桥路由器网关3现场总线通信协议模型。
