去除氧化层方法

合集下载

阳极氧化退膜

阳极氧化退膜

阳极氧化退膜
阳极氧化退膜是指将金属(通常是铝)表面通过阳极氧化处理后形成的氧化膜层进行去除的过程。

阳极氧化是一种表面处理技术,主要用于改善金属的耐腐蚀性、耐磨性和外观。

在某些情况下,可能需要去除这层氧化膜,这就是所谓的退膜。

以下是阳极氧化退膜的一些常见方法和注意事项:
一、常见退膜方法
1. 化学退膜:使用化学溶剂(如碱性或酸性溶液)来溶解氧化膜。

这种方法可以有效去除氧化膜,但需要控制好浓度、温度和处理时间,以避免对金属基体造成损伤。

2. 机械研磨:通过物理研磨的方式去除氧化层。

这种方法适用于较厚的氧化膜,但可能会对金属表面造成划痕或其他物理损伤。

3. 电化学退膜:利用电化学反应去除氧化膜。

这种方法可以更精确地控制退膜过程,但设备和操作要求较高。

二、注意事项
1.膜层完整性:在阳极氧化过程中,氧化膜的质量(如厚度和均匀性)会影响退膜的难易程度和效果。

2.处理参数:不同材质和氧化膜的退膜可能需要不同的处理参数(如溶剂浓度、处理时间、电流密度等)。

3.安全与环保:化学退膜会使用到一些腐蚀性较强的化学品,因此需要采取适当的安全措施,并考虑环保处理。

4.金属基体损伤:退膜过程中需注意避免对金属基体造成过度的机械或化学损伤。

5.后续处理:退膜后的金属表面可能需要进一步的处理,如清洗、钝化或重新涂层,以保护金属不受腐蚀。

阳极氧化退膜是一种专业性较强的工艺过程,通常需要在具备相应设备和技术的条件下进行。

正确的退膜处理不仅可以有效去除氧化膜,还能保证金属基体的完整性和性能。

去除氧化层方法

去除氧化层方法

1. 喷砂:钛铸件的喷砂处理一般选用白刚玉粗喷较好,喷砂的压力要比非贵金属者较小,一般控制在0.45Mpa以下。

因为,喷射压力过大时,砂粒冲击钛表面产生激烈火花,温度升高可与钛表面发生反应,形成二次污染,影响表面质量。

时间为15~30秒,仅去除铸件表面的粘砂、表面烧结层和部分和氧化层即可。

其余的表面反应层结构宜采用化学酸洗的方法快速去除。

2. 酸洗:酸洗能够快速完全去除表面反应层,而表面不会产生其他元素的污染。

HF—HCl系和HF—HNO3系酸洗液都可用于钛的酸洗,但HF—HCl系酸洗液吸氢量较大,而HF —HNO3系酸洗液吸氢量小,可控制HNO3的浓度减少吸氢,并可对表面进行光亮处理,一般HF的浓度在3%~5%左右,HNO3的浓度在15%~30%左右为宜。

3.化学抛光:化学抛光是通过金属在化学介质中的氧化还原反应而达到整平抛光的目的。

其优点是化学抛光与金属的硬度、抛光面积与结构形状无关,凡与抛光液接触的部位均被抛光,不须特殊复杂设备,操作简便,较适合于复杂结构钛义齿支架的抛光。

但化学抛光的工艺参数较难控制,要求在不影响义齿精度的情况下能够对义齿有良好的抛光效果。

较好的钛化学抛光液是HF和HNO3 按一定比例配制,HF是还原剂,能溶解钛金属,起到整平作用,浓度<10%, HNO3起氧化作用,防止钛的溶解过度和吸氢,同时可产生光亮作用。

钛抛光液要求浓度高,温度低,抛光时间短(1~2min.)。

4.电解抛光:又称为电化学抛光或者阳极溶解抛光,由于钛的电导率较低,氧化性能极强,采用有水酸性电解液如HF—H3PO4、HF—H2SO系电解液对钛几乎不能抛光,施加外电压后,钛阳极立刻发生氧化,而使阳极溶解不能进行。

但采用无水氯化物电解液在低电压下,对钛有良好的抛光效果,小型试件可得到镜面抛光,但对于复杂修复体仍不能达到完全抛光的目的,也许采用改变阴极形状和附加阴极的方法能解决这一难题,还有待于进一步研究。

紫外线去除塑料氧化的方法

紫外线去除塑料氧化的方法

紫外线去除塑料氧化的方法
有几种方法可以去除塑料表面的氧化:
1. 使用紫外线照射:紫外线可以通过光解反应去除氧化层。

使用紫外线灯照射塑料表面一段时间后,氧化层会逐渐被分解和去除。

2. 使用紫外线光氧化除臭机:这是一种专门用于去除塑料氧化的设备。

它使用紫外线光源和氧化剂,同时加热作用于塑料表面,可有效去除氧化层。

3. 使用化学溶剂:一些特定的化学溶剂可以溶解塑料表面的氧化层。

将溶剂涂抹在塑料表面,然后用软布轻轻擦拭,即可去除氧化层。

4. 使用抛光剂:抛光剂能够去除塑料表面的氧化层。

将抛光剂涂抹在塑料表面,然后用布或海绵轻轻擦拭,直到氧化层被去除。

无论使用哪种方法,请注意安全,遵循使用说明,避免对人体和环境造成伤害。

另外,如果氧化层较为严重或塑料已经受损,可能需要考虑更换或修复塑料部件。

如何有效地处理锅除去氧层

如何有效地处理锅除去氧层

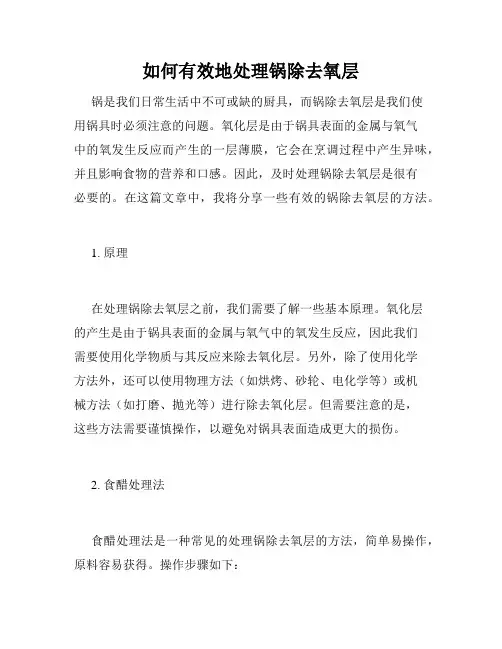

如何有效地处理锅除去氧层锅是我们日常生活中不可或缺的厨具,而锅除去氧层是我们使用锅具时必须注意的问题。

氧化层是由于锅具表面的金属与氧气中的氧发生反应而产生的一层薄膜,它会在烹调过程中产生异味,并且影响食物的营养和口感。

因此,及时处理锅除去氧层是很有必要的。

在这篇文章中,我将分享一些有效的锅除去氧层的方法。

1. 原理在处理锅除去氧层之前,我们需要了解一些基本原理。

氧化层的产生是由于锅具表面的金属与氧气中的氧发生反应,因此我们需要使用化学物质与其反应来除去氧化层。

另外,除了使用化学方法外,还可以使用物理方法(如烘烤、砂轮、电化学等)或机械方法(如打磨、抛光等)进行除去氧化层。

但需要注意的是,这些方法需要谨慎操作,以避免对锅具表面造成更大的损伤。

2. 食醋处理法食醋处理法是一种常见的处理锅除去氧层的方法,简单易操作,原料容易获得。

操作步骤如下:第一步:将锅冲洗干净,用锅刷清洗锅口和锅杆处的氧化层。

第二步:倒入适量的水,加入食醋,使锅底淹没在水中。

第三步:用中火加热锅,待水开后转小火,煮约30分钟。

第四步:关闭火源,让锅自然降温。

第五步:倒掉锅内的醋水,用清水清洗干净,擦干即可。

3. 苏打粉处理法苏打粉处理法也是一种常见的除氧化层的方法,它比食醋处理法更适合处理比较顽固的氧化层。

操作步骤如下:第一步:用锅刷清洗锅内的氧化层。

第二步:在锅底铺上一层苏打粉,越薄越好。

第三步:倒入适量的清水,使锅底淹没在水中。

第四步:用中火加热锅,待水开后转小火,用锅刷将锅底慢慢刷洗,刷洗时若有氧化物脱落,苏打粉会将其吸附,以达到除锈和防止锅生锈的效果。

第五步:关闭火源,让锅自然降温。

第六步:倒掉锅内的水和苏打粉,再用清水清洗干净即可。

4. 草酸处理法草酸是一种强酸,可以溶解锅内的氧化层,但需要注意草酸具有腐蚀性,因此处理时需要特别谨慎。

若使用草酸处理锅内氧化层,操作步骤如下:第一步:将锅冲洗干净,用锅刷清洗锅口和锅杆处的氧化层。

去铜氧化层的最佳方法

去铜氧化层的最佳方法

去铜氧化层的最佳方法
1铜氧化层介绍
铜氧化层是一种无害的绝缘层,它可以使金属不腐蚀和防止电路老化。

铜氧化是电镀技术的一种,由自然的氧化制成的一种多层黄铜膜。

它具有良好的电绝缘性、耐腐蚀性和热稳定性,广泛应用于电子印制板的生产中。

2去除铜氧化层的最佳方法
1.化学法:在国外,主流的去除铜氧化层的方法是化学法。

它包括使用酸性溶液、中性溶液和碱性溶液去除铜氧化层层。

它给定部分氧化层外部受损表面,它可以タ材料とピ制作部件非常有成效减少铜氧化层厚度,从而改善器件的性能和可靠性。

2.电化学法:除了使用化学溶剂外,还可以使用电化学去除铜氧化层。

它的原理是使用电流将铜氧化层的氧化物转化为无害的高密度化合物,从而起到去除铜氧化层的作用。

3.道格拉斯处理方法:道格拉斯处理方法是一种使用精密脉冲电流作用于铜表面,使表面氧化成为分散的铜铝氧化复合涂层的方法。

这种方法不仅可以去除新生的铜氧化物,也可以清除老化、破损的表面氧化物,从而减少修复时间,节省器件生产成本。

3结论
从以上叙述可以看出,去除铜氧化层的最佳方法不仅要考虑到清除表面的黑渍效果,还要考虑到注塑铜件的生产效率和费用。

有时,不同的处理技术会结合起来,使用键合剂或高级加工技术,以达到最佳清洁和保护效果。

去氧化的方法

去氧化的方法

去氧化的方法氧化是一个广泛的术语,指的是一种化学反应,通常由活性氧引起,可以使污损物质发生变化。

去氧化是把氧化物从一种物质中分离出来的过程,也可以把某种氧化产物从表面分解出来,在多个方面都有着广泛的应用。

以下将介绍去氧化的具体方法以及去氧化后的效果:一、室温去氧化室温去氧化也称为“自然去氧化”,是指温度不高于室温下发生的氧化反应,一般称之为低温去氧化,它的去氧化效果较差。

不管是高纯金属还是金属的合金,都可以利用室温去氧化的方法去除氧化层,而且这种方法成本低,它的效果也很显著。

二、化学去氧化化学去氧化是指通过使用有机化学药品,将污染物中的氧元素与物质反应,把氧元素从物质中除去的一种去氧化方法,这种方法可以提高分解速度,而且去除氧化层后,去氧化效果可以达到99.9%。

三、电化学去氧化电化学去氧化是指利用电解质,将化学物质分解成氧化物的一种电解去氧化方法,它的去氧化效率比室温去氧化高得多,而且具有厚度表面均匀性好,有效避免发生收缩裂纹的特点。

四、气体去氧化气体去氧化是把氧化物从表面分解的去氧化方法,通常可以采用氧化氮气体作为去氧化剂,因为氮气有很强的氧化性,可以将表面污染物进行有效氧化,从而实现去氧化的目的。

五、激光去氧化激光去氧化是利用激光来分解氧化层金属表面的去氧化方法,这种去氧化方法可以在不破坏基体的情况下,迅速准确的去除表面的氧化层。

但是,激光去氧化的成本比较高,并不是所有的金属表面都可以采用这种方法,必须要选择具有合适特性的金属。

除了以上介绍的这几种去氧化方法之外,还有一些新型的去氧化技术,这些技术利用纤维束,电火花,等离子体和其他技术,达到去除表面氧化层的目的。

这些去氧化技术都具有一定的特性,都有一定的应用范围,在金属表面处理领域有着重要的地位。

去氧化的方法有许多,也有很多去氧化的理论,只要根据实际情况,选择合适的去氧化方法,就可以轻松实现去氧化的目的,提高金属材料的使用性能。

不锈钢材质零件氧化层去除方法

不锈钢材质零件氧化层去除方法

不锈钢材质零件氧化层去除方法不锈钢材质零件已广泛应用于机械装备制造业各个领域,使用量日增。

在实践运用中,一些不锈钢材质零件,经过一系列的处理(如焊接、退火、冷镦等)后,会在其表面生成一层彩虹色、褐色甚至黑丝的氧化层,影响零件的外观,且使零件防锈能力下降,所以在使用前必须将氧化层去除掉。

不锈钢材质零件表面的氧化层是金属基体表面生成一层富铁氧化物,这层富铁氧化物主要以Fe2O2、Fe2O2、FeO为主,及少量Cr2O3、FeO、Cr2O3、NiO、MnO等其他氧化物。

在高温短时间退火过程中,燃烧气氛中的氧气和高温水蒸气会造成金属基体进一步被氧化,使工件表面氧化皮厚度增加,内层氧化物增加明显。

原因是高温会大大降低氧化皮阻碍离子扩散的能力,造成氧化速度迅速增大。

焊接、退火过程不锈钢表面形成的氧化皮中也会形成大量的孔洞和裂纹,这对产品造成质量隐患。

通常,去除氧化层的方法有三种:浸渍法、盐浴法、盐膜法及电解法。

1、浸渍法:a、硫酸酸洗法。

硫酸酸洗时,通过氧化皮内部裂纹和孔隙渗透到氧化皮内和金属基体表面,与金属基体中的Fe、Mn 反应生成大量氢气(鼓泡作用),金属基体的溶解、氢气的鼓泡作用,会使氧化皮很快与金属基体发生脱落。

实际生产中,在更换硫酸酸洗溶液时,酸洗槽底部往往有大量未被溶解的氧化皮,这证明硫酸酸洗时,氧化皮主要时靠机械剥离作用去除的。

b、混酸酸洗法。

硝酸-盐酸酸洗液,对于不锈钢材质零件氧化皮的溶解能力较强,侵蚀后表面较洁净,但控制不当时容易引起过腐蚀。

混酸酸洗时,酸液会通过氧化皮内部裂纹和孔洞渗透到氧化皮内部和金属基体表面,通过溶解贫铬层,使表面氧化皮很快与金属基体发生剥离并脱落。

C、硝酸-氢氟酸酸洗法。

硝酸-氢氟酸酸洗液对不锈钢材质零件氧化皮的溶解能力强,对金属基体的溶解能力弱,表面侵蚀质量好。

但氢氟酸毒性大,需要良好的防护及废水处理条件。

氢氟酸通过氧化皮内部裂纹和内部孔隙渗透到氧化皮内部和金属基体表面,很快与基体贫铬层中Fe、Cr、Mn、Si的发生反应产生大量氢气,使贫铬层溶解,这对整个氧化皮产生机械剥离作用。

铝合金除锈小妙招

铝合金除锈小妙招

铝合金除锈小妙招
随着时间的推移,铝合金表面不可避免地会出现氧化和锈蚀。


不仅会让表面看起来不美观,还可能对铝合金的性能造成一定的影响。

因此,我们需要采取措施来除去这些锈迹。

下面,我将分享一些铝合
金除锈的小妙招。

1. 使用白醋
将白醋倒入一个容器中,将需要除锈的铝合金部件浸泡在其中,
约30分钟后,使用刷子或者海绵轻轻擦拭,可以去除铝合金上的锈痕。

如果铝合金表面有斑点,可以直接将白醋倒入喷雾瓶中,喷在铝合金
表面,然后用刷子轻轻刷洗即可。

2. 使用柠檬酸
柠檬酸可以有效地去除铝合金表面的氧化层和锈迹。

将柠檬酸粉
末倒入一个容器中,加水搅拌均匀,将需要清理的铝合金部件浸泡在
其中30分钟以上,然后用刷子轻擦即可。

注意要彻底洗净铝合金部件,以防柠檬酸残留导致再次腐蚀。

3. 使用小苏打
将小苏打和水混合成稠糊状,用布或刷子将其涂在铝合金表面,
静置10-15分钟后,用湿布擦拭干净即可。

小苏打具有弱碱性,能够
去除铝合金表面的锈迹和污渍。

4. 使用汽油
将适量汽油倒在铝合金表面,用布或刷子擦拭,再用清水冲洗干
净即可。

汽油可溶解许多油脂和污渍,是一种有效的除锈剂。

总之,这些方法的原料都很常见,且价格低廉,而且不严重影响
环境。

当然,为了防止铝合金再次锈蚀或氧化,我们建议在清洁后,
在铝合金表面涂一层保护膜,可以采用汽车蜡或防锈涂料等。

以上,是几种常见的铝合金除锈小妙招,可以让我们在家中DIY,同时,它们既简单又经济,能够有效地去除铝合金表面的锈蚀和氧化,为我们的生活带来更多的美好。

  1. 1、下载文档前请自行甄别文档内容的完整性,平台不提供额外的编辑、内容补充、找答案等附加服务。
  2. 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
  3. 3、如文档侵犯您的权益,请联系客服反馈,我们会尽快为您处理(人工客服工作时间:9:00-18:30)。

1. 喷砂:钛铸件的喷砂处理一般选用白刚玉粗喷较好,喷砂的压力要比非贵金属者较小,一般控制在0.45Mpa以下。

因为,喷射压力过大时,砂粒冲击钛表面产生激烈火花,温度升高可与钛表面发生反应,形成二次污染,影响表面质量。

时间为15~30秒,仅去除铸件表面的粘砂、表面烧结层和部分和氧化层即可。

其余的表面反应层结构宜采用化学酸洗的方法快速去除。

2. 酸洗:酸洗能够快速完全去除表面反应层,而表面不会产生其他元素的污染。

HF—HCl系和HF—HNO3系酸洗液都可用于钛的酸洗,但HF—HCl系酸洗液吸氢量较大,而HF —HNO3系酸洗液吸氢量小,可控制HNO3的浓度减少吸氢,并可对表面进行光亮处理,一般HF的浓度在3%~5%左右,HNO3的浓度在15%~30%左右为宜。

3.化学抛光:化学抛光是通过金属在化学介质中的氧化还原反应而达到整平抛光的目的。

其优点是化学抛光与金属的硬度、抛光面积与结构形状无关,凡与抛光液接触的部位均被抛光,不须特殊复杂设备,操作简便,较适合于复杂结构钛义齿支架的抛光。

但化学抛光的工艺参数较难控制,要求在不影响义齿精度的情况下能够对义齿有良好的抛光效果。

较好的钛化学抛光液是HF和HNO3 按一定比例配制,HF是还原剂,能溶解钛金属,起到整平作用,浓度<10%, HNO3起氧化作用,防止钛的溶解过度和吸氢,同时可产生光亮作用。

钛抛光液要求浓度高,温度低,抛光时间短(1~2min.)。

4.电解抛光:又称为电化学抛光或者阳极溶解抛光,由于钛的电导率较低,氧化性能极强,采用有水酸性电解液如HF—H3PO4、HF—H2SO系电解液对钛几乎不能抛光,施加外电压后,钛阳极立刻发生氧化,而使阳极溶解不能进行。

但采用无水氯化物电解液在低电压下,对钛有良好的抛光效果,小型试件可得到镜面抛光,但对于复杂修复体仍不能达到完全抛光的目的,也许采用改变阴极形状和附加阴极的方法能解决这一难题,还有待于进一步研究。

盐酸除锈最佳浓度的选择
去除钢铁表面的锈蚀多采用盐酸除锈的方法,由于强调生产,追求产量,使酸洗液一直处于较高浓度,而忽视了酸洗液的最佳浓度的控制与维护,许多厂家简单地采取每周更新一次酸液,或长期不更换酸液,只是经常倒掉一些新酸洗液,添加一些新酸洗液,造成盐酸耗量过高,增加了生产成本,并对环境造成了一定的污染。

研究表明:酸洗速度快慢不仅要考虑酸洗液的浓度,而重要的是决定于Fecl2 在该盐酸浓度下的饱和程度。

当盐酸浓度达到10%时,Fecl2 饱和度48%;当浓度达到31%时,Fecl2 饱和度只5.5%,同时Fecl2 饱和度随温度上升而增大。

要在最时间内,使酸洗后的钢铁表面达到最佳清洁表面,关键在于选择盐酸的浓度、Fecl2含量,与在该盐酸浓度下的溶解度。

因此要提高酸洗速度既要有适当盐酸浓度和一定的Fecl2含量,又要有较高的Fecl2溶解量,在这三个参数中,尤其以盐酸浓度最为重要,降低盐酸浓度不但能够容纳较多的Fecl2含量,而且还不易饱和,从而较好地解决钢铁制品酸洗质量。

实践证明,盐酸浓度范围控制过窄、过宽对操作、生产都带来一定的难度。

根据连续生产实际及人为诸多因素的影响,我们认为推荐使用盐酸浓度控制在8~13%,酸液温度在20~40℃之间,酸液比重为1.35~1.20,可以较好地满足生产的需要,最大限度地提高酸液使用寿命。

Fecl2含量高,则盐酸浓度可相应取低值;Fecl2含量低,盐酸浓度可取高值。

在具体操作上,要经常防止酸液浓度降低和酸液面高度下降,需要补充新酸。

添加酸时必须做到一勤二少,即加酸要勤,每次加酸量宜少。

如果冬季酸洗速度慢可以加温至20~25℃,Fecl2含量过高,酸液比重超过1.35时,可用水稀释最后达到酸液比重不大于1.22即可。

为了解决盐酸酸洗槽在存放和工作中有大量的酸雾散发,造成环境酸雾污染以及在酸洗钢铁时产生铁基体的溶解,造成过腐蚀和氢脆的问题,可使用高效酸雾抑制剂、缓蚀剂与盐酸溶液配制成常温高效除锈液,在常温下去除氧化皮,除锈速度快,不产生过腐蚀,工件表面及内在质量均得到提高,酸槽附近基本闻不到盐酸刺鼻味,除锈率不低于98%,连续添加使用可延长除锈液及设备的使用寿命,并可节约燃料和能耗。

其酸洗液配制及工艺条件如下:(重量百分比)盐酸(33%)55,除锈添加剂10,水35,温度20~40℃。

该除锈添加剂由有机酸、烷基硫酸钠、六次甲基四胺、聚乙二醇、磷酸和水组成。

相关文档
最新文档
